【冶金行业标准(YB)】 优质碳素结构钢丝

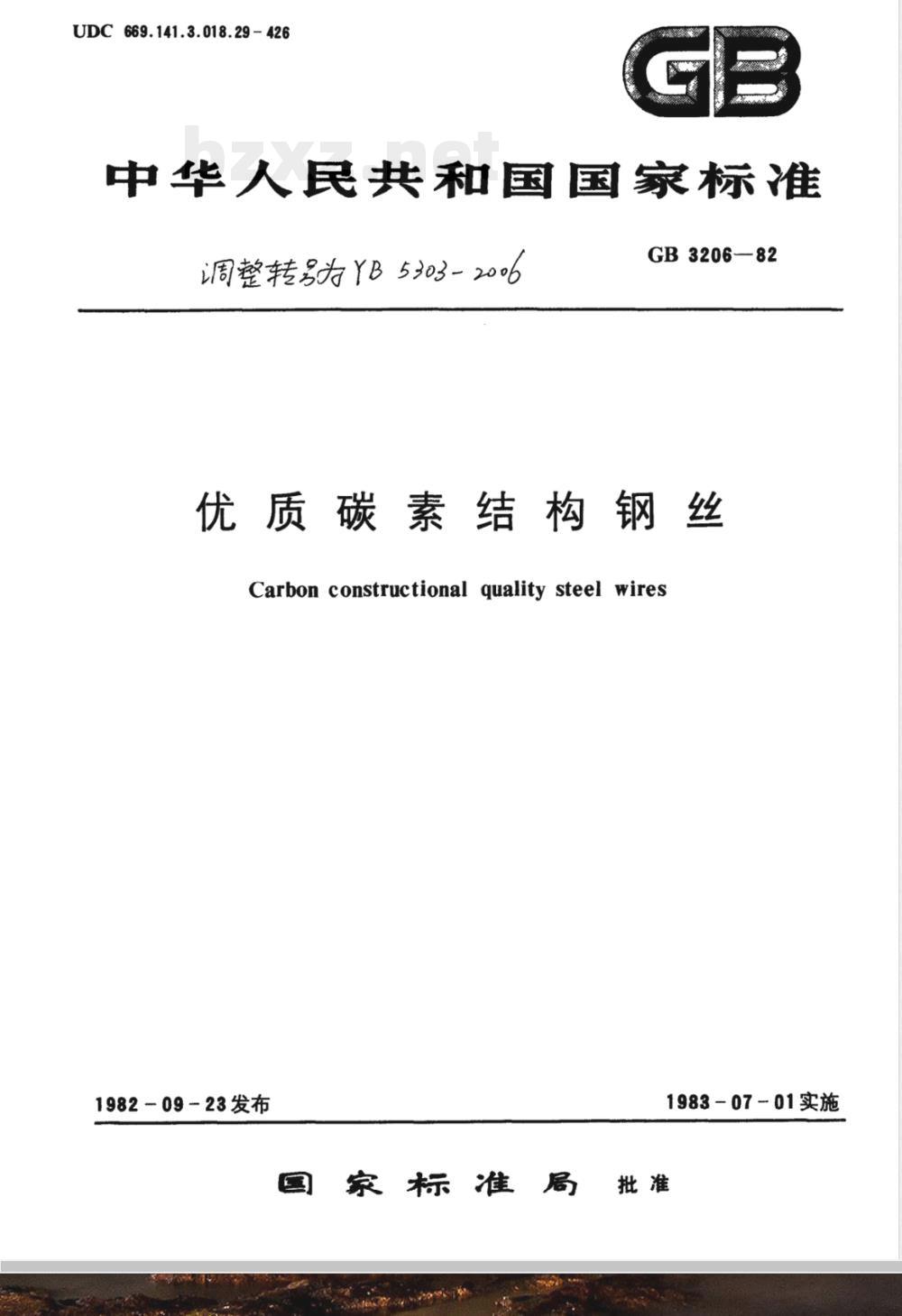

UDC 669.141.3.018.29 - 426
中华人民共和国国家标准
调整转易为 YB 5303- 2006
GB3206—82
优质碳素结构钢丝
Carbon constructional quality steel wires1982-09-23发布
1983-07-01实施
国家标准局批准

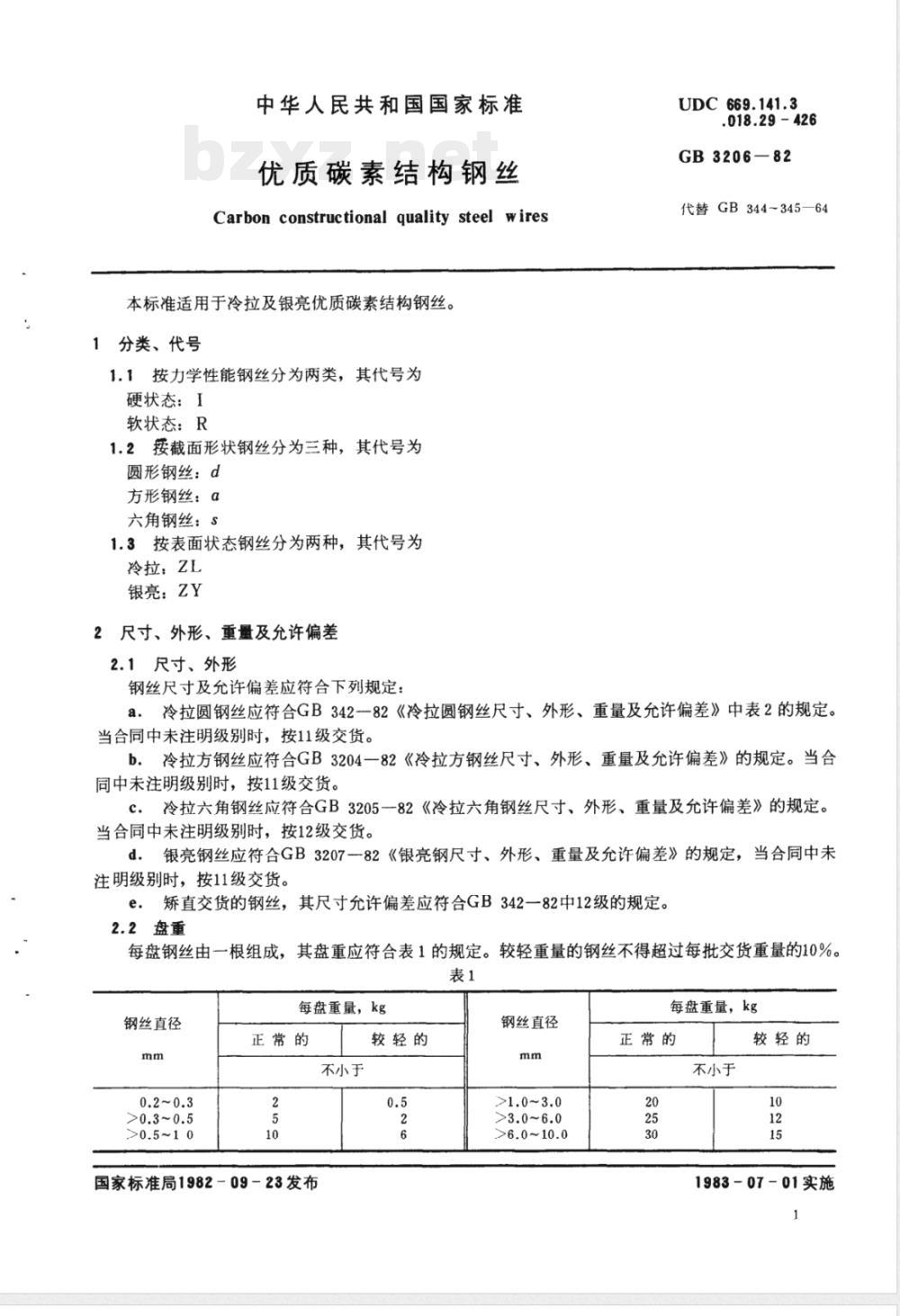

中华人民共和国国家标准
优质碳素结构钢丝
Carbonconstructionalqualitysteelwires本标准适用于冷拉及银亮优质碳素结构钢丝。分类、代号
1.1按力学性能钢丝分为两类，其代号为硬状态：1
软状态：R
1.2接截面形状钢丝分为三种，其代号为圆形钢丝：d
方形钢丝：a
六角钢丝：s
1.3按表面状态钢丝分为两种，其代号为冷拉：ZL
银亮：ZY
2尺寸、外形、重量及允许偏差
2.1尺寸、外形
钢丝尺寸及允许偏差应符合下列规定：UDC669.141.3
.018.29-426
GB3206-82
代替GB344~345—64
a．冷拉圆钢丝应符合GB342一82《冷拉圆钢丝尺寸、外形、重量及允许偏差》中表2的规定。当合同中未注明级别时，按11级交货。b．冷拉方钢丝应符合GB3204一82《冷拉方钢丝尺寸、外形、重量及允许偏差》的规定。当合同中未注明级别时，按11级交货。C.冷拉六角钢丝应符合GB3205一82《冷拉六角钢丝尺寸、外形、重量及允许偏差》的规定。当合同中未注明级别时，按12级交货。d．银亮钢丝应符合GB3207-82《银亮钢尺寸、外形、重量及允许偏差》的规定，当合同中未注明级别时，按11级交货。
e：矫直交货的钢丝，其尺寸允许偏差应符合GB342一82中12级的规定。2.2盘重
每盘钢丝由一根组成，其盘重应符合表1的规定。较轻重量的钢丝不得超过每批交货重量的10%。表1
钢丝直径
每盘重量，kg
正常的
国家标准局1982-09-23发布
不小于
较轻的
钢丝直径
>6.0~10.0
每盘重量，kg
正常的
不小于
较轻的
1983-07-01实施

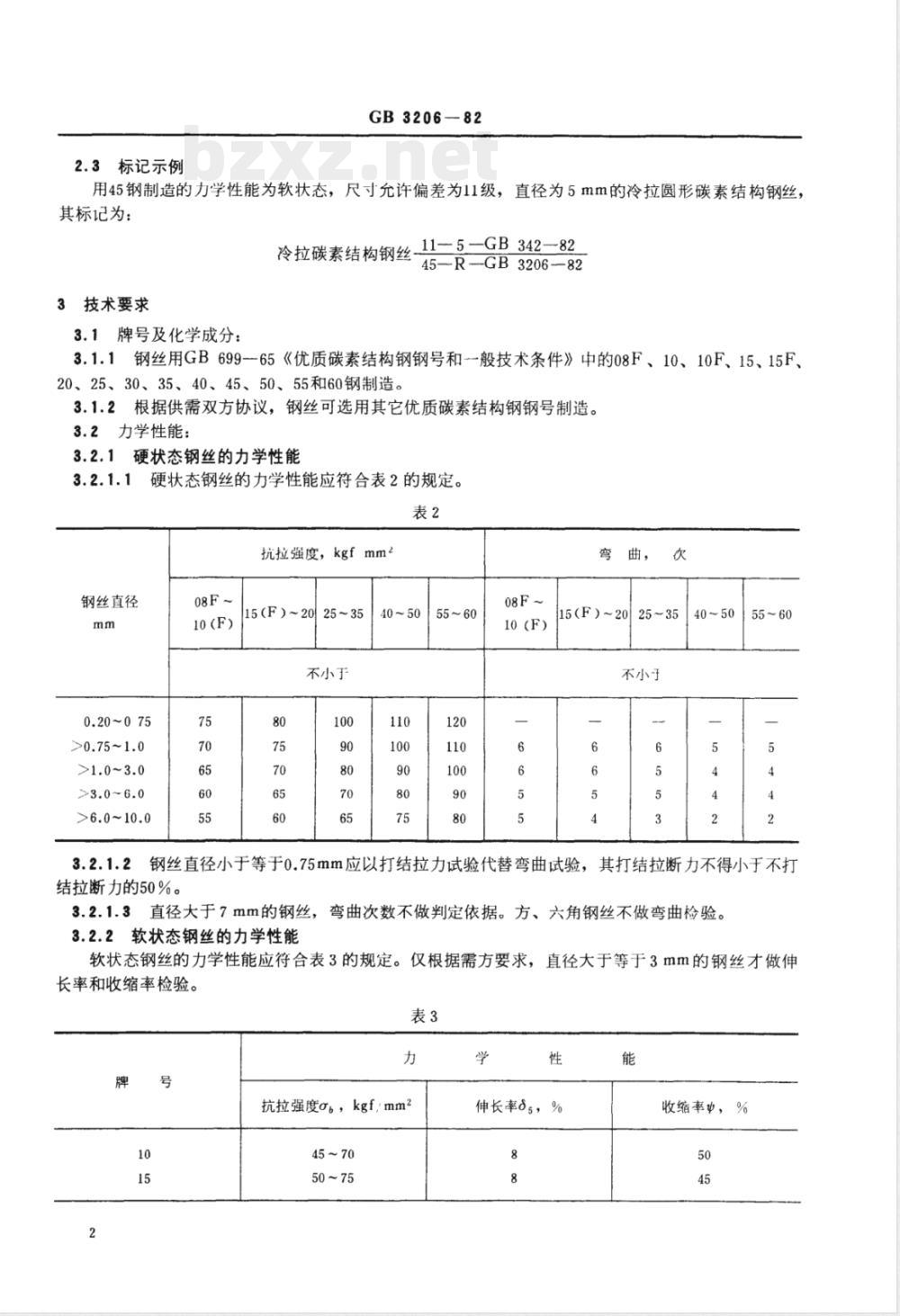

2.3标记示例
GB3206-82
用45钢制造的力学性能为软状态，尺寸允许偏差为11级，直径为5mm的冷拉圆形碳素结构钢丝，其标记为：
冷拉碳素结构钢丝-11-5-GB342-8245—R-GB3206—82免费标准bzxz.net
3技术要求
3.1牌号及化学成分：
3.1.1钢丝用GB699-65《优质碳素结构钢钢号和-般技术条件》中的08F、10、10F、15、15F、20、25、30、35、40、45、50、55和60钢制造。3.1.2根据供需双方协议，钢丝可选用其它优质碳素结构钢钢号制造。3.2力学性能：
3.2.1硬状态钢丝的力学性能
硬状态钢丝的力学性能应符合表2的规定。3.2.1.1
抗拉强度，kgf mm2
钢丝直径
>0.75~1.0
>6.0~10.0
15（F）~20
不小于
10 (F)
弯曲，
15(F)~20
不小子
钢丝直径小于等于0.75mm应以打结拉力试验代替弯曲试验，其打结拉断力不得小于不打3.2.1.2
结拉断力的50%。
3.2.1.3直径大于7mm的钢丝，弯曲次数不做判定依据。方、六角钢丝不做弯曲检验。3.2.2软状态钢丝的力学性能
软状态钢丝的力学性能应符合表3的规定。仅根据需方要求，直径大于等于3mm的钢丝才做伸
长率和收缩率检验。
抗拉强度gb，kgf，mm2
伸长率5，%
收缩率中，%
GB3206-82

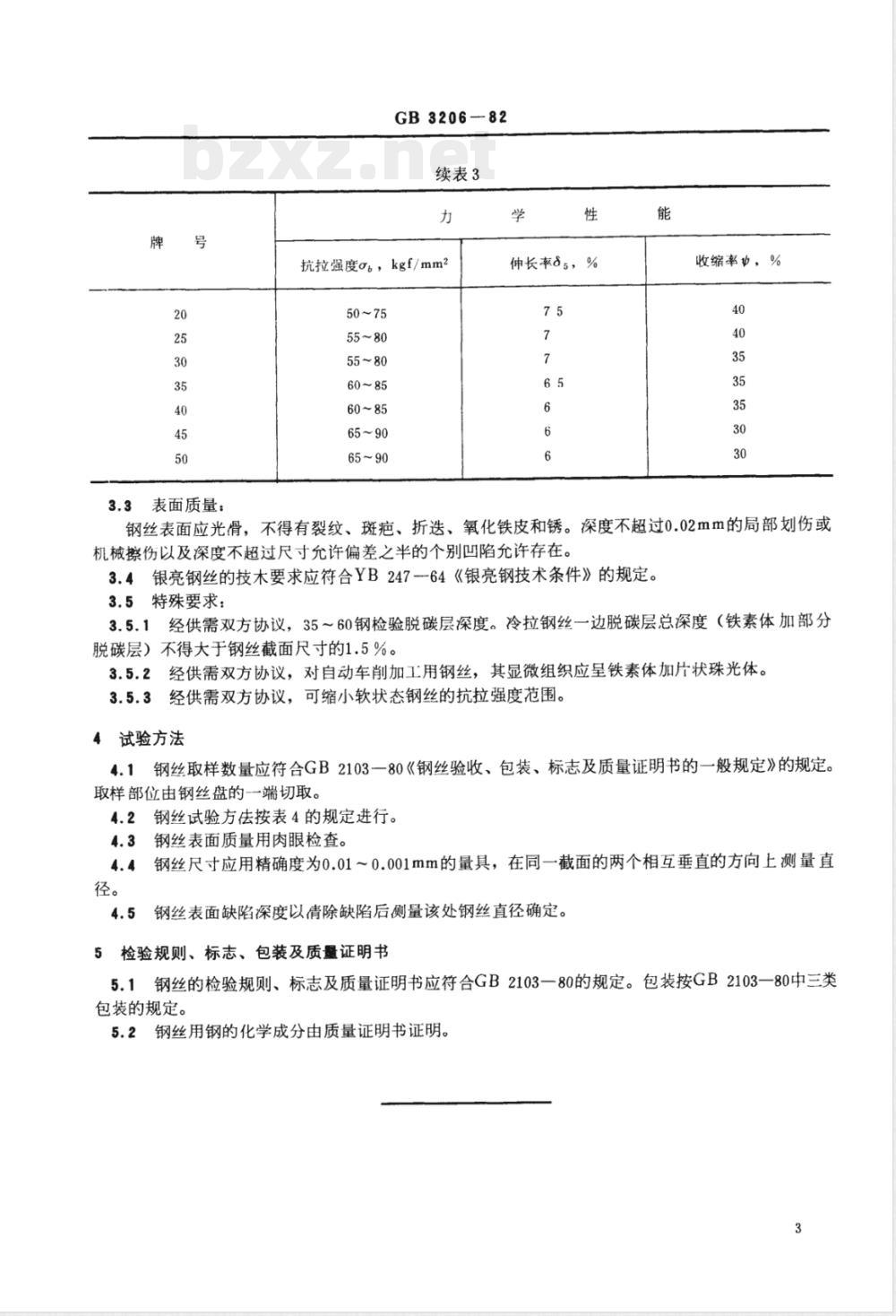

续表3
伸长率5，%
抗拉强度gb，kgf/mm2
收缩率也，%
3.3表面质量：
钢丝表面应光骨，不得有裂纹、斑疤、折选、氧化铁皮和锈。深度不超过0.02mm的局部划伤或机械擦伤以及深度不超过尺寸允许偏差之半的个别凹陷允许存在。3.4银亮钢丝的技木要求应符合YB247-64《银亮钢技术条件》的规定。3.5特殊要求：
3.5.1经供需双方协议，35～60钢检验脱碳层深度。冷拉钢丝一边脱碳层总深度（铁素体加部分脱碳层）不得大于钢丝截面尺寸的1.5%。经供需双方协议，对自动车削加工用钢丝，其显微组织应呈铁素体加片状珠光体。3.5.2
经供需双方协议，可缩小软状态钢丝的抗拉强度范围。4试验方法
钢丝取样数量应符合GB2103一80《钢丝验收、包装、标志及质量证明书的一般规定》的规定。4.1
取样部位由钢丝盘的一端切取。4.2钢丝试验方法按表4的规定进行。4.3钢丝表面质量用肉眼检查。
4.4钢丝尺寸应用精确度为0.01～0.001mm的量具，在同一截面的两个相互垂直的方向上测量直径。
4.5钢丝表面缺陷深度以情除缺陷后测量该处钢丝直径确定。5检验规则、标志、包装及质量证明书5.1钢丝的检验规则、标志及质量证明书应符合GB2103一80的规定。包装按GB2103一80中三类包装的规定。
5.2钢丝用钢的化学成分由质量证明书证明。3
GB3206-82

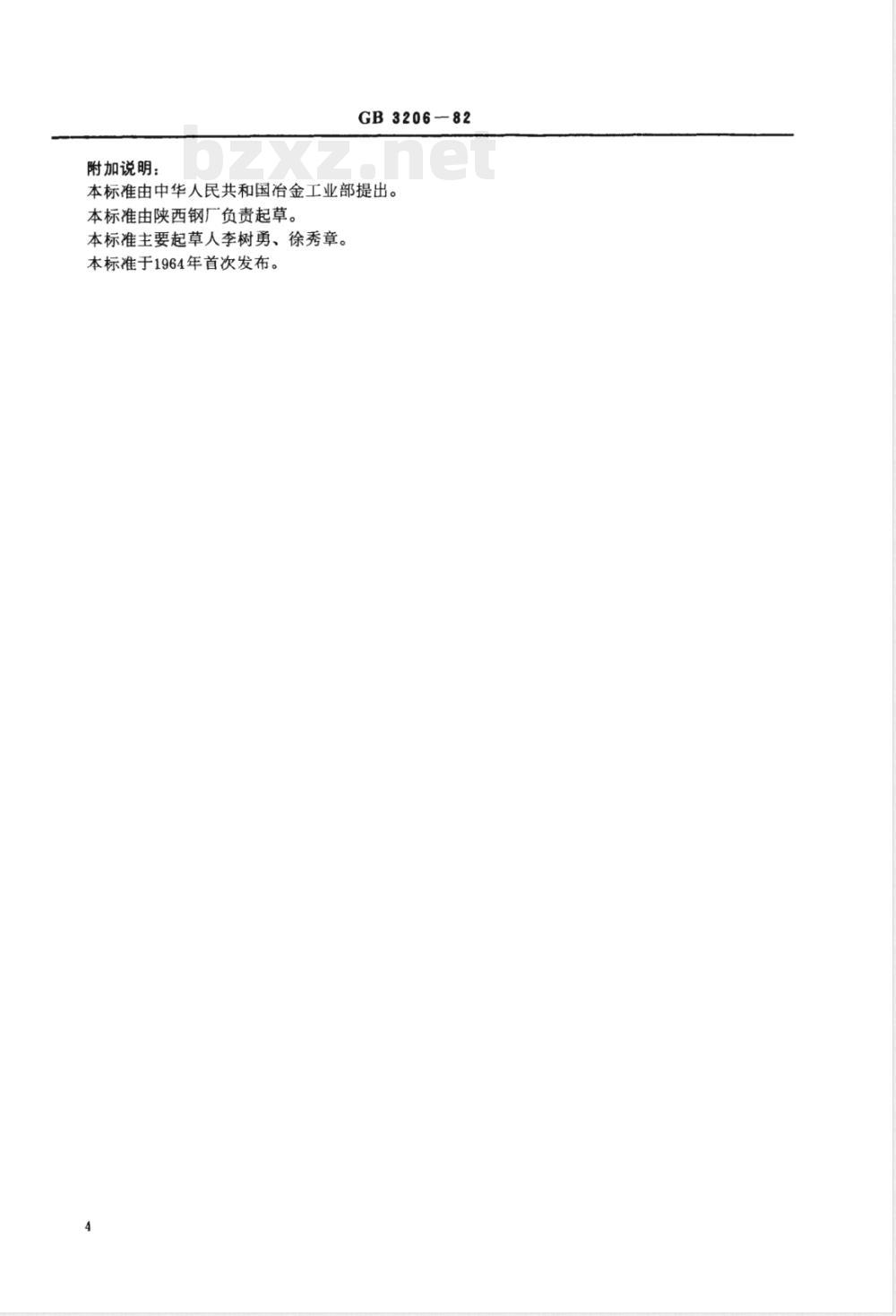

附加说明：
本标准由中华人民共和国冶金工业部提出。本标准由陕西钢厂负责起草。
本标准主要起草人李树勇、徐秀章。本标准于1964年首次发布。
人民共和
国家标准
碳素结构钢丝
优质：
GB3206—82
技木标准出版社出版
（北京复外三里河）
技木标准出版社印刷车间印刷
行各地新华书店经售
新华书店北京发行所发行
开本880×12301/16
1983年4月第一版
印张1/2
字数7，000
1983年4月第一次印刷
印数118,000
书号：15169·1-1641
科技务
49—200
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
