【化工行业标准(HG)】 硫化橡胶高温拉伸强度和扯断伸长率的测定

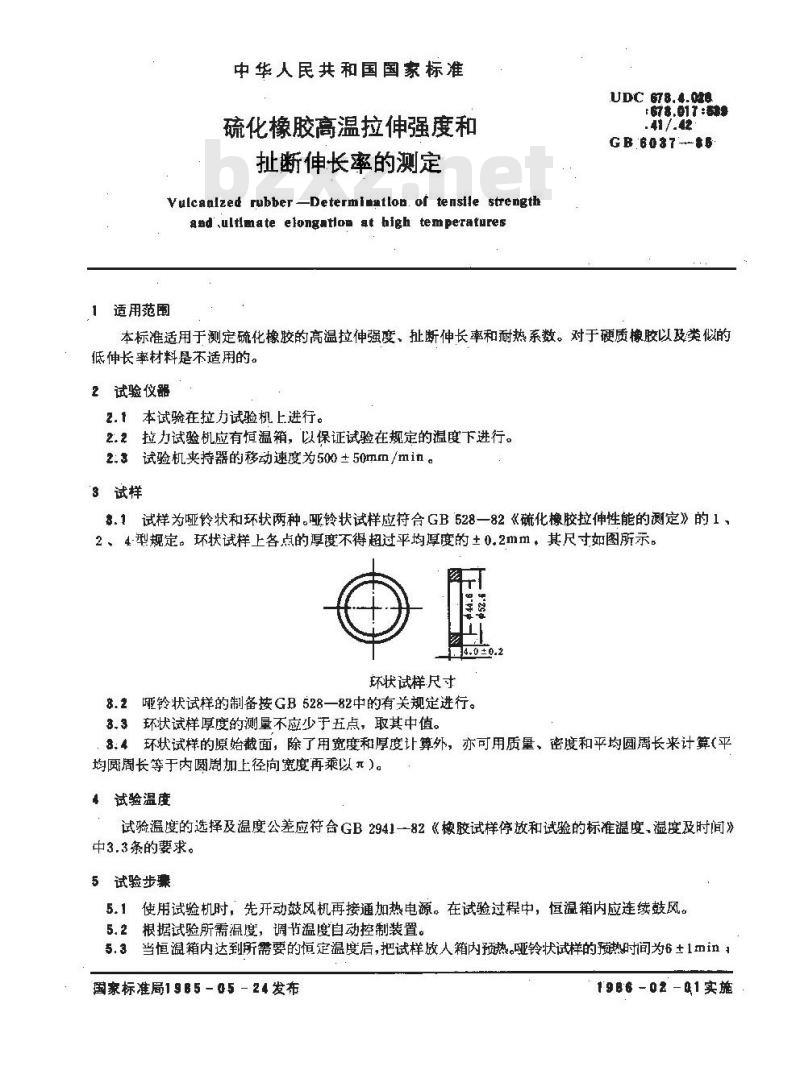

中华人民共和国国家标准
硫化橡胶高温拉伸强度和
扯断伸长率的测定
Vulcanlzed rubber -Determinatlon. of tensile strengthand',ultlmate elongatloa at bigh temperatures1适用范围
UDC 678.4.028
:67*,017 :58*
GB6037---88
本标准适用于测定硫化橡胶的高温拉伸强度、扯断伸长率和耐热系数。对于硬质橡胶以及类似的低伸长率材料是不适用的。
2试验仪器
2.1本试验在拉力试验机上进行。2.2拉力试验机应有恒温箱，以保证试验在规定的温度下进行。2.3试验机夹持器的移动速度为500±50mm/min。3试样
8.1试样为哑铃状和环状两种。亚铃状试样应符合GB528一82《硫化橡胶拉伸性能的测定》的1、2、4型规定。环状试样上各点的厚度不得超过平均厚度的±0.2mm，其尺寸如图所示。环状试样尺寸
8.2哑铃状试样的制备按GB528一82中的有关规定进行。3.3环状试样厚度的测量不应少于五点，取其中值。3：4环状试样的原始截面，除了用宽度和厚度计算外，亦可用质量、密度和平均圆周长来计算（平均圆周长等于内圆周加上径向宽度再乘以元）。试验温度
试验温度的选择及温度公差应符合GB2941一82《橡胶试样停放和试验的标准温度，湿度及时间》中3.3条的要求。
5试验步票
使用试验机时，先开动鼓风机再接通加热电源。在试验过程中，恒温箱内应连续鼓风。5.11
根据试验所需温度，调节温度自动控制装置。当恒温箱内达到所需要的恒定温度后，把试样放人箱内预热。哑铃状试样的预热时间为6+1min15.3
国家标准局1985-05-24发布
1986 -02 -01实施
GB 6037—85

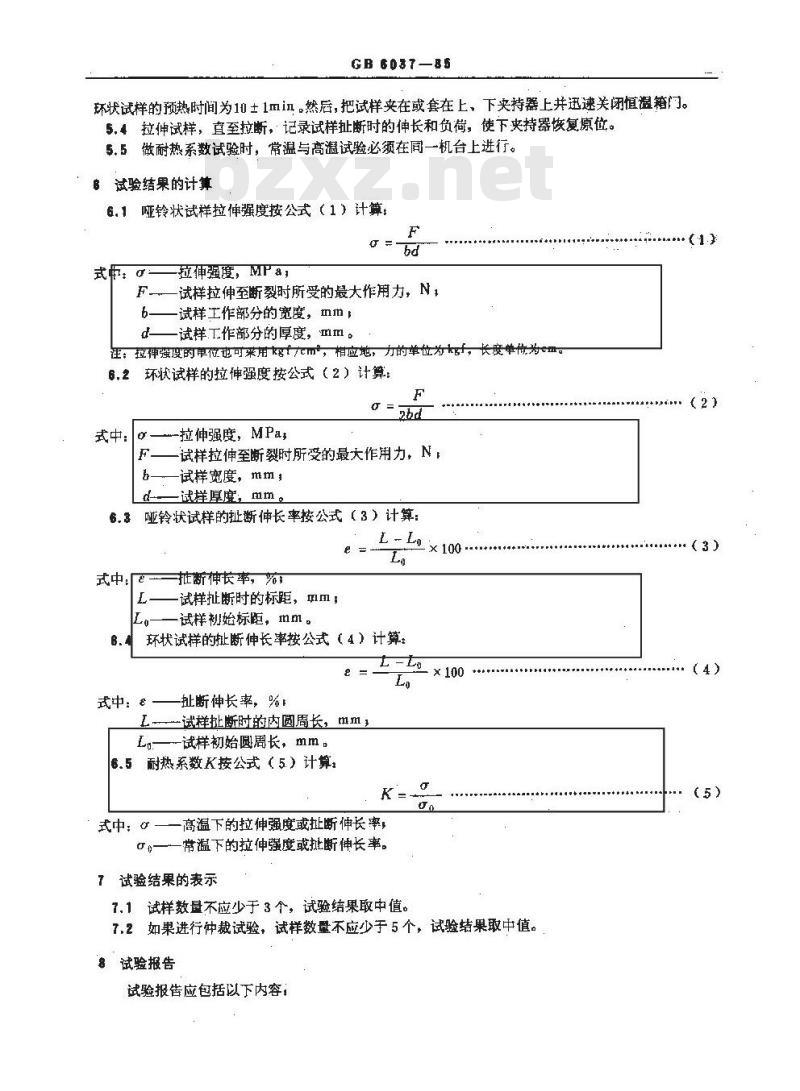

环状试样的预热时间为10±1min。然后，把试样夹在或套在上、下夹持器上井迅速关闭值温籍门。5.4拉伸试样，直至拉断，记录试样扯断时的伸长和负荷，使下夹持器恢复原位。5.5做耐热系数试验时，常温与高溢试验必须在同一机台上进行。8试验结果的计算
6.1哑铃状试样拉伸强度按公式（1）计算：F
-拉伸强度，MPa，
式：q-
F一试样拉伸至断裂时所受的最大作用力，N，b——试样工作部分的宽度，mm
d—试样工作部分的厚度，mm。
注；拉伸强度的单位也可采用 kgf m*，相应地，力的单位为kgf，长度单伤为e6.2环状试样的拉伸强度按公式（2）计算：F
a = 2hd
式中：
-拉伸强度，MPas
-试样拉伸至断裂时所受的最大作用力，N，b—试样宽度，mm;
一试样厚度，mm。
6.3哑铃状试样的扯断伸长率按公式（3）计算：LL.
式中：
推断伸长率，
试样扯断时的标距，mm；
试样初始标距，mm。
环状试样的扯断伸长率按公式（4）计算：e
式中：e-
扯断伸长率，%
L试样扯断时的内圆周长，mm ,
L-试样初始圆周长，mm
6.5耐热系数K按公式（5）计算
式中：α—一高温下的拉伸强度或扯断伸长率，常温下的拉伸强度或批断伸长率。7试验结果的表示
7.1试样数量不应少于3个，试验结果取中值。7.2如果进行仲裁试验，试样数量不应少于5个，试验结果取中值。8试验报告

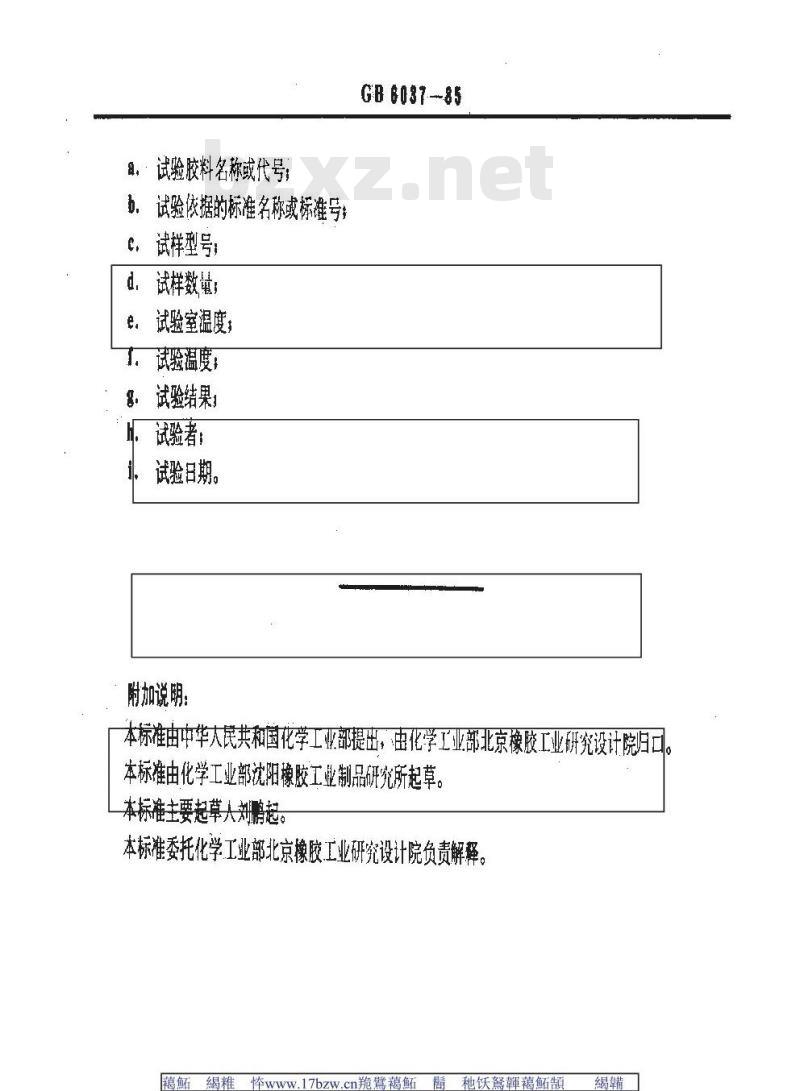

试验报告应包括以下内容；
试验胶料名称或代号；
试验依据的标准名称或标准号
试样型号；
试样数量：
试验室温度；
试验温度；
试验结果；
试验者；
试验日期。
附加说明：
GB6037--85bzxZ.net
本标准由中华大民共和国花学工业部提出，由化学工业部北京橡胶工业研究设计院归口本标准由化学工业部沈阳橡胶工业制品研究所起草。本标准主要起草人刘鹏起。
本标准委托化学工业部北京橡胶工业研究设计院负责解释。褐蝎17bzw.cn脆熊葛間种干藕顏紅痕科5鳍湖
17jzw.com脆黛蟀
醫他铁蜂梁鹅
1桌颖60翼
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
