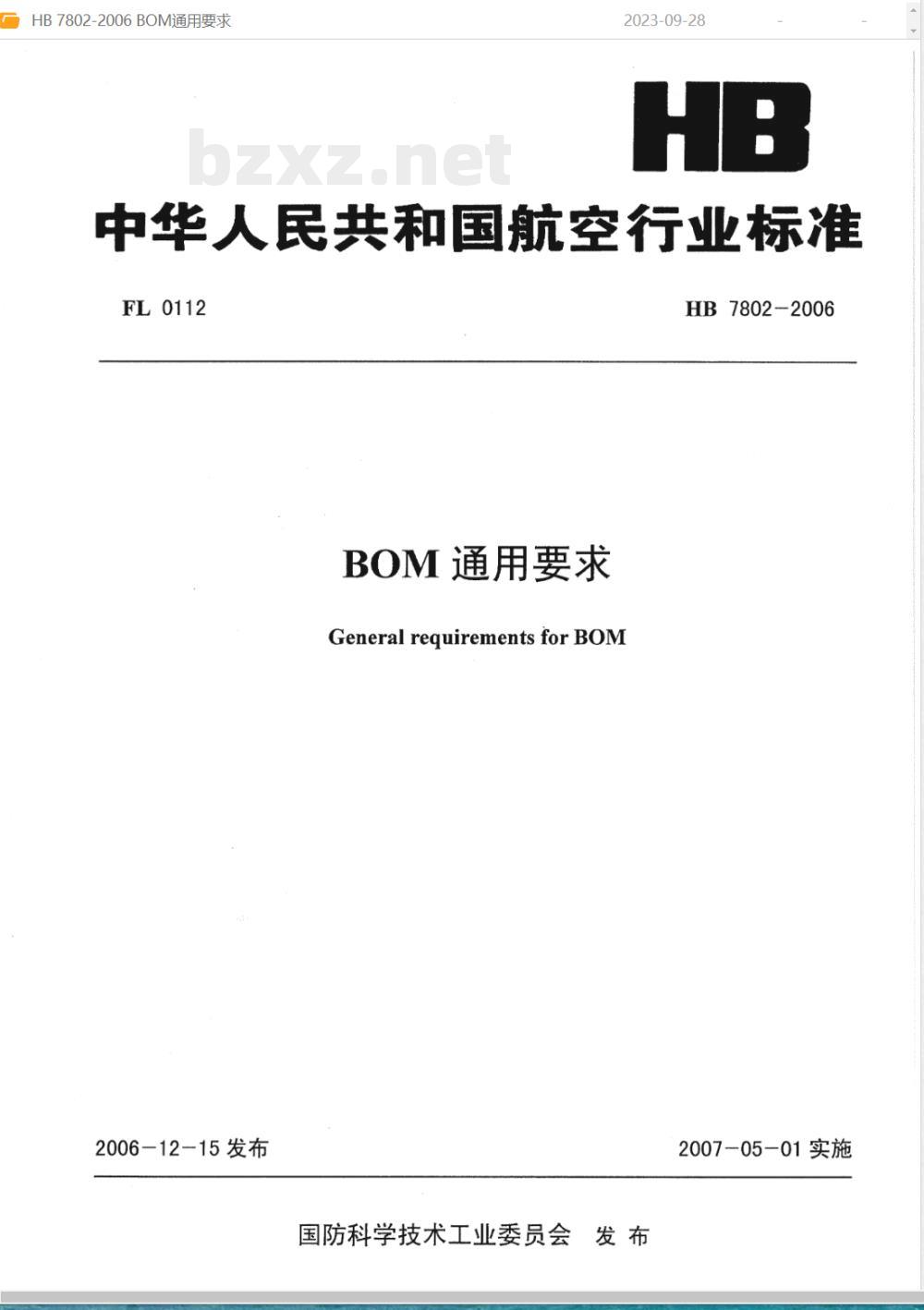

中华人民共和国航空行业标准
FL0112
2006-12-15发布
BOM通用要求
GeneralrequirementsforBOM
国防科学技术工业委员会发布
HB7802-2006
2007-05-01实施

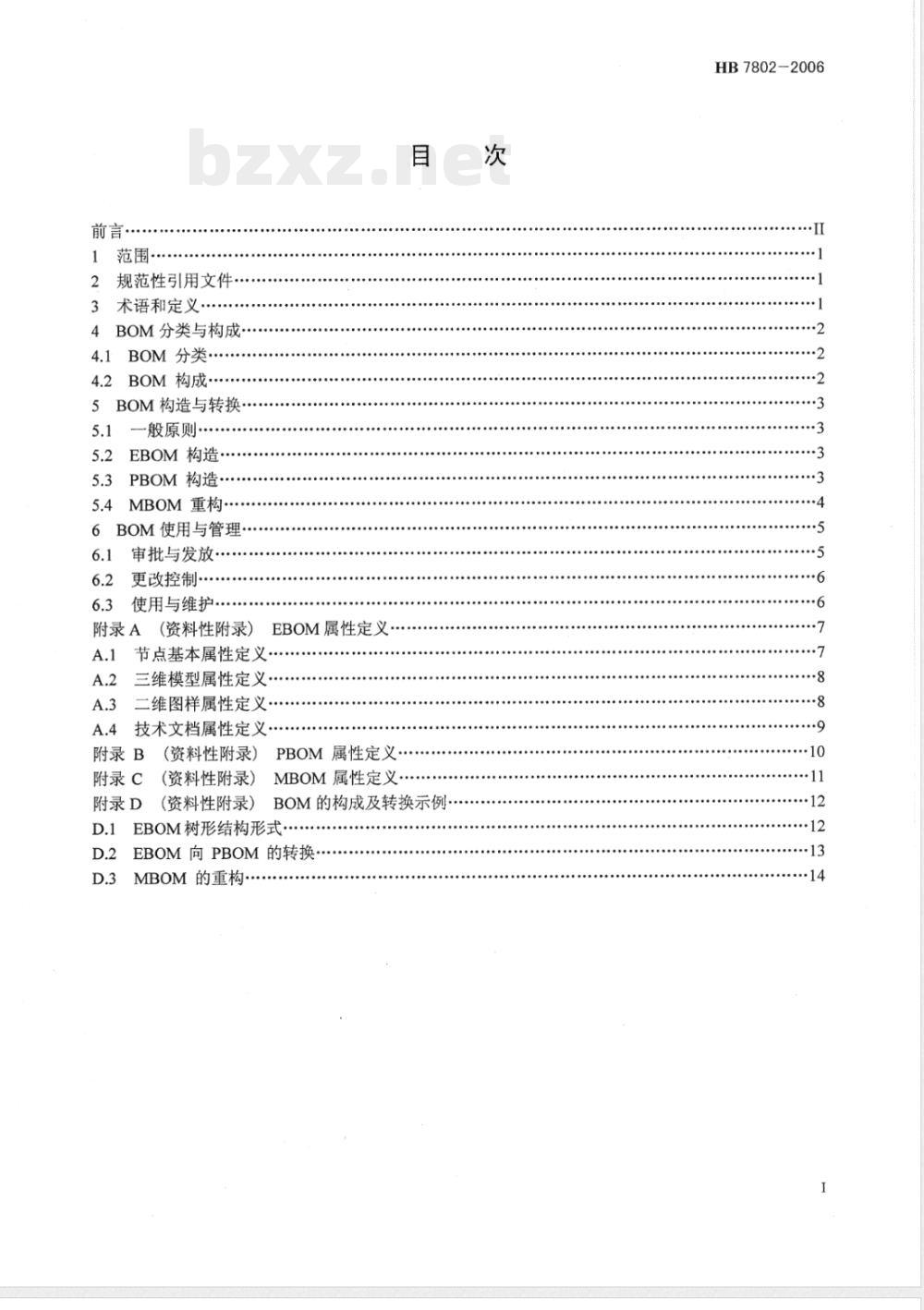

规范性引用文件
3术语和定义
4BOM分类与构成..
4.1BOM分类.
4.2BOM构成
BOM构造与转换
一般原则
EBOM构造
PBOM构造·
MBOM重构…
BOM使用与管理
审批与发放·
更改控制
使用与维护
（资料性附录）EBOM属性定义...附录A
节点基本属性定义：
三维模型属性定义
二维图样属性定义
技术文档属性定义·
附录B
附录C
附录D
(资料性附录）
（资料性附录）
（资料性附录）
PBOM属性定义·
MBOM属性定义
BOM的构成及转换示例.
EBOM树形结构形式·
EBOM向PBOM的转换
MBOM的重构
HB7802-2006
HB7802-2006

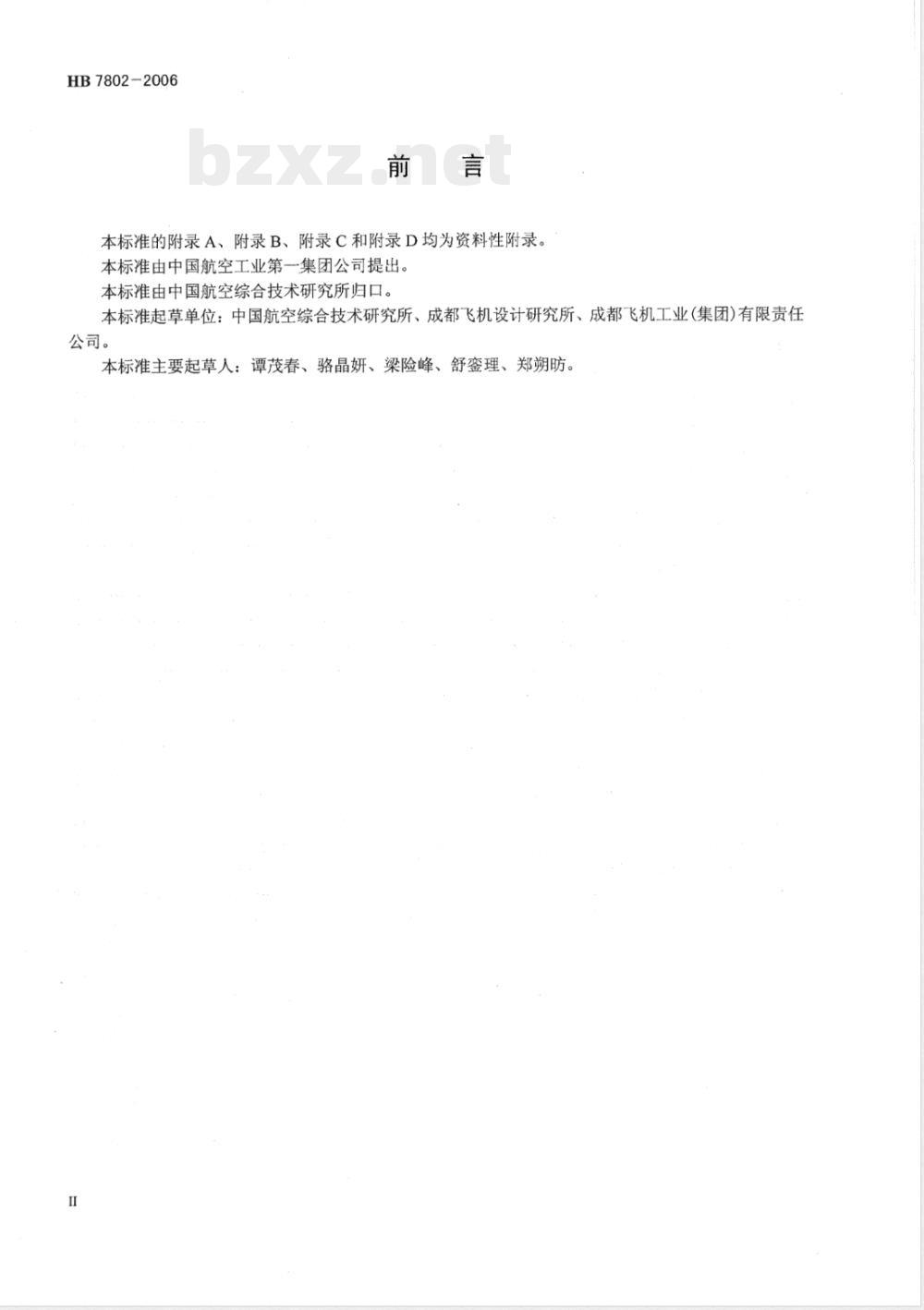

本标准的附录A、附录B、附录C和附录D均为资料性附录。本标准由中国航空工业第一集团公司提出。本标准由中国航空综合技术研究所归口。本标准起草单位：中国航空综合技术研究所、成都飞机设计研究所、成都飞机工业（集团）有限责任公司。
本标准主要起草人：谭茂春、骆晶妍、梁险峰、舒銮理、郑朔。I

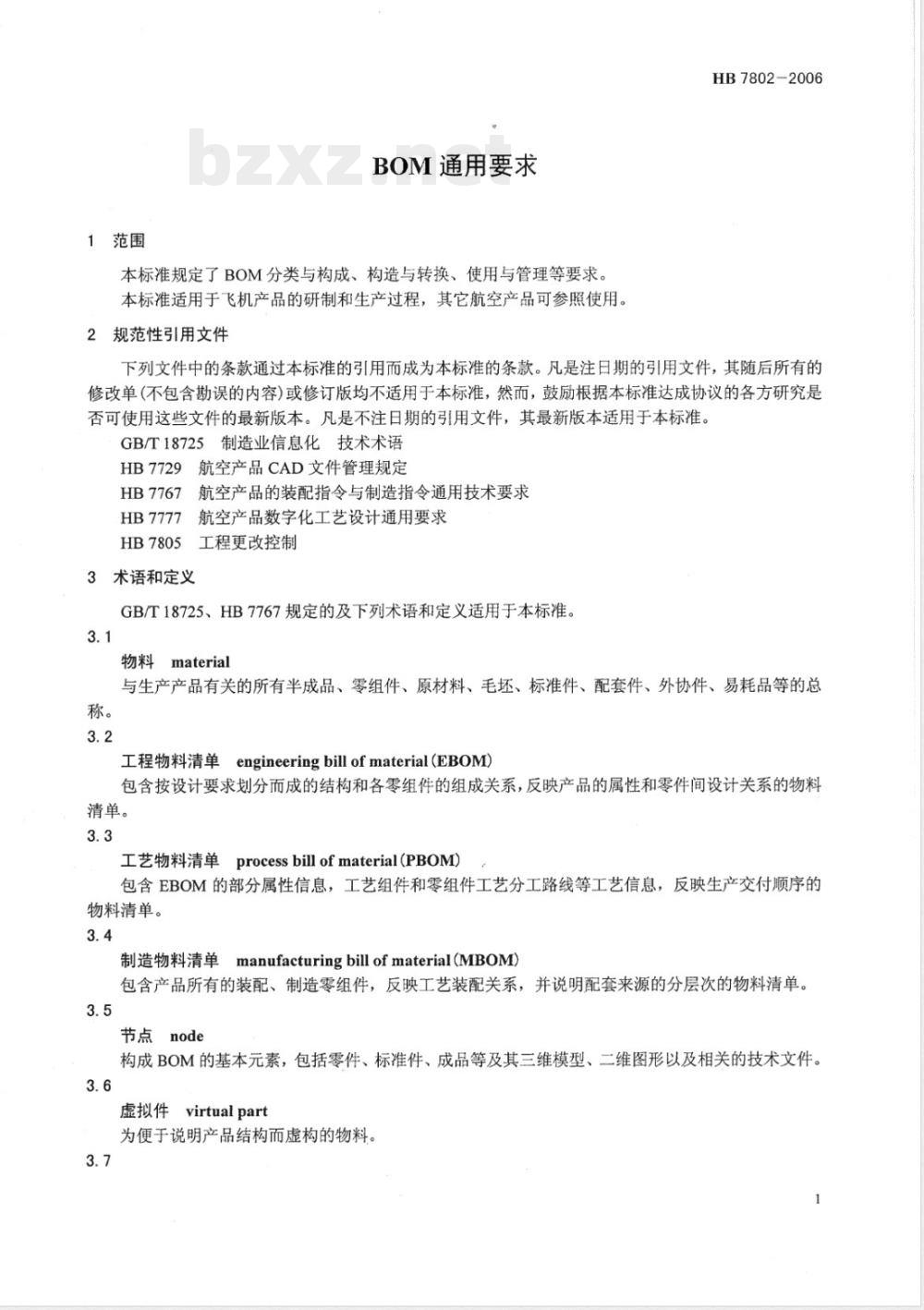

1范围
BOM通用要求
本标准规定了BOM分类与构成、构造与转换、使用与管理等要求。本标准适用于飞机产品的研制和生产过程，其它航空产品可参照使用。2规范性引用文件
HB7802-2006
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包含勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T18725制造业信息化技术术语HB7729航空产品CAD文件管理规定HB7767
航空产品的装配指令与制造指令通用技术要求航空产品数字化工艺设计通用要求HB7777
HB7805工程更改控制
3术语和定义
GB/T18725、HB7767规定的及下列术语和定义适用于本标准。3.1
物料material
与生产产品有关的所有半成品、零组件、原材料、毛坏、标准件、配套件、外协件、易耗品等的总称。
工程物料清单engineeringbillofmaterial（EBOM)）包含按设计要求划分而成的结构和各零组件的组成关系，反映产品的属性和零件间设计关系的物料清单。
processbillofmaterial(PBOM)
工艺物料清单
包含EBOM的部分属性信息，工艺组件和零组件工艺分工路线等工艺信息，反映生产交付顺序的物料清单。
manufacturingbillofmaterial(MBOM)制造物料清单
包含产品所有的装配、制造零组件，反映工艺装配关系，并说明配套来源的分层次的物料清单。3.5
节点node
构成BOM的基本元素，包括零件、标准件、成品等及其三维模型、二维图形以及相关的技术文件。3.6
虚拟件virtualpart
为便于说明产品结构而虚构的物料。3.7
HB7802-2006

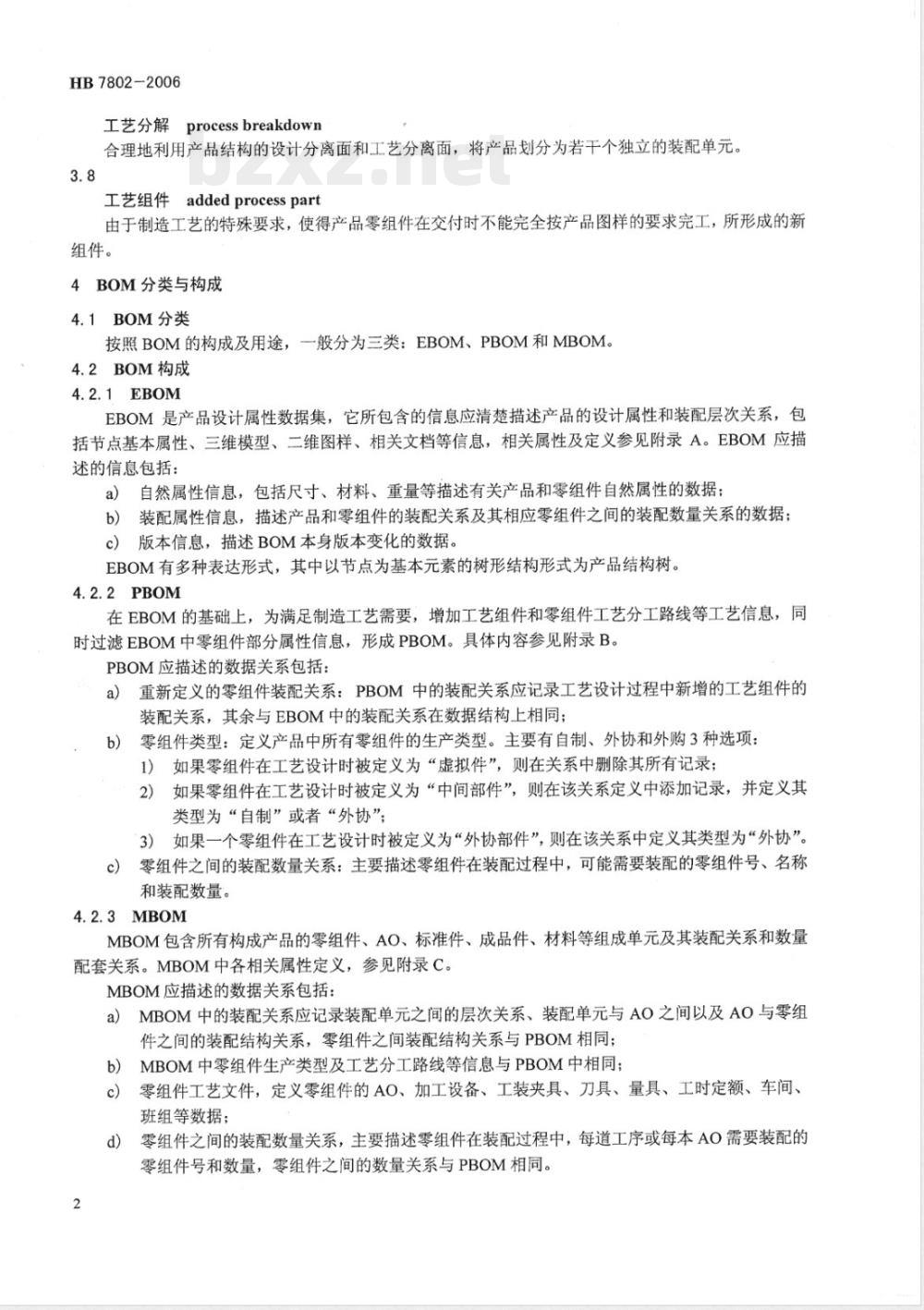

工艺分解processbreakdown
合理地利用产品结构的设计分离面和工艺分离面，将产品划分为若干个独立的装配单元。3.8
工艺组件addedprocesspart
由于制造工艺的特殊要求，使得产品零组件在交付时不能完全按产品图样的要求完工，所形成的新组件。
4BOM分类与构成
4.1BOM分类
按照BOM的构成及用途，一般分为三类：EBOM、PBOM和MBOM。4.2BOM构成
4.2.1EBOM
EBOM是产品设计属性数据集，它所包含的信息应清楚措述产品的设计属性和装配层次关系，包括节点基本属性、三维模型、二维图样、相关文档等信息，相关属性及定义参见附录A。EBOM应描述的信息包括：
a）自然属性信息，包括尺寸、材料、重量等描述有关产品和零组件自然属性的数据；b）装配属性信息，描述产品和零组件的装配关系及其相应零组件之间的装配数量关系的数据：版本信息，描述BOM本身版本变化的数据。EBOM有多种表达形式，其中以节点为基本元素的树形结构形式为产品结构树。4.2.2PBOM
在EBOM的基础上，为满足制造工艺需要，增加工艺组件和零组件工艺分工路线等工艺信息，同时过滤EBOM中零组件部分属性信息，形成PBOM。具体内容参见附录B。PBOM应描述的数据关系包括：
a）重新定义的零组件装配关系：PBOM中的装配关系应记录工艺设计过程中新增的工艺组件的装配关系，其余与EBOM中的装配关系在数据结构上相同；零组件类型：定义产品中所有零组件的生产类型。主要有自制、外协和外购3种选项：b)
1）如果零组件在工艺设计时被定义为“虚拟件”，则在关系中删除其所有记录：2）如果零组件在工艺设计时被定义为“中间部件”，则在该关系定义中添加记录，并定义其类型为“自制”或者“外协”；3）如果一个零组件在工艺设计时被定义为“外协部件”，则在该关系中定义其类型为“外协”c）零组件之间的装配数量关系：主要描述零组件在装配过程中，可能需要装配的零组件号、名称和装配数量。
4.2.3MBOM
MBOM包含所有构成产品的零组件、AO、标准件、成品件、材料等组成单元及其装配关系和数量配套关系。MBOM中各相关属性定义，参见附录C。MBOM应描述的数据关系包括：
a）MBOM中的装配关系应记录装配单元之间的层次关系、装配单元与AO之间以及AO与零组件之间的装配结构关系，零组件之间装配结构关系与PBOM相同：MBOM中零组件生产类型及工艺分工路线等信息与PBOM中相同：b)
零组件工艺文件，定义零组件的AO、加工设备、工装夹具、刀具、量具、工时定额、车间、班组等数据：
零组件之间的装配数量关系，主要描述零组件在装配过程中，每道工序或每本AO需要装配的d)
零组件号和数量，零组件之间的数量关系与PBOM相同。2
5BOM构造与转换
5.1一般原则
BOM构造与转换应遵循如下一般原则：HB7802-2006
a）BOM应能全面、准确、清晰、动态地反映各个装配件的物料配置情况，作为组织产品制造的依据，并便于计算机管理；
应保证在各阶段BOM间传递数据的关联性，并进行动态跟踪：b)
应基于单一产品数据源（SSPD）进行BOM管理，以实现BOM的一致性、完整性、实时性、可c
靠性和无元余。
5.2EBOM构造
5.2.1构造流程
EBOM构造流程见图1。
节点创建或选取
节点关联
产品数据定义
产品设计属性定义
形成EBOM
图1EBOM构造流程图
5.2.2节点创建或选取
节点创建和选取应符合如下原则：a）节点可代表整个产品，也可表示部件、组件或零件b）每个零组件对应一个节点：
c）节点应具有唯一标识，节点所包含的模型和文档的创建按有关标准执行。5.2.3节点关联
节点按特定的逻辑关系关联形成的产品结构树应符合如下要求：a）对于全新产品的开发，应结合自顶向下和自下向上的设计方式，形成产品结构树。从根节点起，逐层展开产品结构树，并对每个节点输入装配件或零件的属性。b）对原有产品的继承，可借用原有产品结构树，并进行部分修改，但应保持与原有产品结构关联。产品结构树形式示例参见附录D.1。5.2.4产品数据定义
一般包括三维模型、二维图纸和技术文件等的定义。5.2.5产品设计属性定义
产品设计属性应面向制造需求，以设计信息查询为导向进行定义。5.2.6生成EBOM
形成EBOM，提供制造所需的完整信息，包括图纸、模型和制造用技术条件。在EBOM、PBOM、MBOM顺次产生和数据传递的过程中，相同数据项应相互继承。5.3PBOM构造
5.3.1构造与转换流程
HB7802-2006
PBOM由EBOM转换而来，其转换流程如图2所示，转换示例参见附录D.2。EBOM
信息提取
工艺分解
工艺路线创建
形成PBOM
图2EBOM向PBOM的转换流程
5.3.2信息提取
接收设计部门提供的EBOM作为编制PBOM的基础，提取PBOM所需的层次、零组件号、版次、名称、数量、构型、有效性、零件类型等信息。5.3.3工艺分解
对于EBOM产品结构中不能满足制造工艺要求的组件，将其所属件作改变（增加或减少），编制工艺组件。即由工艺部门对EBOM中零组件结构关系进行局部调整，增加必要的工艺构型节点，重新定义组件及其装配结构关系，以代替设计的组件装配关系。上述调整应在保证原结构中零件的种类和数量不变的前提下进行。工艺组件应在节点中进行标识。5.3.4工艺路线创建
工艺路线的创建应符合如下要求：制定工艺路线前，应对工艺路线中各制造单位进行标识；a)
b）工艺路线的创建应符合HB7777的规定；c）工艺路线仅表示制造单位之间的传递关系，不表示制造单位内部的传递路线。5.3.5形成PBOM
以EBOM结构为基础，用新定义的工艺组件及其装配结构关系代替原有的设计组件及结构关系，制定零组件制造方案，确定工艺路线，形成PBOM。5.4MBOM重构
5.4.1转换流程
在PBOM(EBOM)基础上，建立以装配为主线的单一工艺树形关系结构，根据装配工艺流程和AO，重新定义产品零组件结构关系，形成MBOM。MBOM的重构流程如图3所示，重构示例参见附录D.3。4
5.4.2装配单元划分
划分装配单元
划分生产单元
确定AO装配零组件
建立工艺流程结构树
从PBOM获取零组件制造工艺信息形成MBOM
图3MBOM的重构
HB7802-2006
将产品按工艺分离面划分为若干部件级装配单元。每个装配单元应能相对独立地进行装配。划分时要考虑各装配单元的工作均衡，既要符合装配工艺的管理要求，又要考虑生产管理的需要。5.4.3生产单元划分
对每个装配单元再细分为若干个生产单元，每个生产单元对应一份AO。AO的划分除按工艺本身的要求外，还应考虑完成该AO工作所需的时间。AO编号规则按HB7767的规定执行。5.4.4AO0装配零组件的确定
确定每份AO中需参加装配的零组件，包括零组件、标准件、成品等，AO中的零组件号表达应规范，并确保与PBOM/EBOM一致。
5.4.5工艺流程结构树的建立
按照产品装配单元结构关系，确定各装配单元的装配层次，形成装配单元结构树；按照AO装配顺序，确定AO装配层次，形成AO关系结构树。装配单元结构树和AO关系结构树关联形成工艺流程结构树，装配单元层次和AO装配层次应尽可能简化，以便于结构树维护和管理。5.4.6制造工艺信息的获取
从PBOM获取每份AO中需参加装配的零组件工艺分工路线及零组件的工艺结构信息。MBOM中应保留PBOM中定义的工艺组件和由零件制造车间（生产单位）生产移交装配车间（生产单位）的零组件结构关系，过滤去掉PBOM工艺分工路线中明确由装配车间（生产单位）制造（装配）的零组件。
5.4.7形成MBOM
应依照工艺流程结构树，逐层往下，查询各装配单元、AO、参装件及其所属件，提取各节点的文件、数量、名称、类型、版次等信息，并记录在MBOM数据库中。6BOM使用与管理
6.1审批与发放
6.1.1EBOM审批与发放
EBOM数据应按HB7729要求进行审签与发放。6.1.2PBOM审批与发放
PBOM应经过与EBOM数据的一致性核查，并由工艺部门负责人批准后方可发放。PBOM可按设5
HB7802-2006
计部门划分的部件或系统为单位定义、发放，并按照用户权限提供使用。6.1.3MBOM审批与发放
MBOM应经过与PBOM（或EBOM)数据的一致性核查，并由工艺部门负责人批准后方可发放。MBOM应按照工艺分离面划分的大部件（即可包括多个装配单元）为单位定义、发放，并按照用户权限提供使用。
6.2更改控制
6.2.1EBOM更改
EBOM更改流程应按HB7805要求执行。当产品工程数据更改引起EBOM变动时，应同时进行协调更改。
在数据库中保留更改以前的历史信息，更改后形成新的版次。有架次和构型要求时，应在EBOM中增加相应的有效性信息。
6.2.2PBOM更改
PBOM更改流程应按HB7805要求执行。当EBOM的更改涉及PBOM的更改时，应同时进行协调更改。对于已经发放的PBOM的更改，须由主管工艺人员编制工艺更改单，描述被更改的PBOM编号、更改内容、更改原因、更改日期、更改人等，经过批准后发放，并按照相应PBOM的用户权限提供使用。在数据库中保留更改以前的历史信息，更改后形成新的版次。6.2.3MBOM更改
MBOM更改流程应按HB7805要求执行。当EBOM/PBOM的更改涉及MBOM的更改时，应同时进行协调更改。对于已经发放的MBOM的更改，须由主管工艺人员编制工艺更改单，描述被更改的MBOM编号、更改内容、更改原因、更改日期、更改人等，经过批准后发放，并按照相应MBOM的用户权限提供使用。在数据库中保留更改以前的历史信息，更改后形成新的版次。6.3使用与维护
6.3.1EBOM的使用与维护
所有EBOM信息对该项目涉及的设计人员应开放可读。对于已经批准发放的EBOM数据，经正规更改审批流程后可由主管设计人员进行维护操作；其他用户按照权限只可进行相关数据的查询和下载：对于有专门需求的用户可提出书面申请，经有关负责人批准后，由主管设计人员作特别处理。EBOM数据需定期进行备份。
6.3.2PBOM/MBOM的使用与维护
对于已经批准发放的PBOM/MBOM数据，主管工艺人员可对数据进行维护操作：使用单位用户按照权限只可进行相关数据的查询和下载：对于有专门需求的用户可提出书面申请，经有关负责人批准后，由主管工艺人员作特别处理。
PBOM/MBOM数据需定期进行备份。6
节点基本属性定义
节点基本属性定义见表A.1。
属性名称
零组件号
标准件代号
装配件号
单装件数
零件类型
工艺方法
专业号
质量特性
成熟度
毛料尺寸
材料名称
材料牌号
材料规格
技术条件
单装(单件)重量
有效性
设计者
设计单位
设计日期
最后修改者
最后修改日期
表示零组件编号
表示标准零组件标识
附录A
(资料性附录）
EBOM属性定义
零组件、成品、标准件、木
材料中文标识
表示所属装配件号
个装配件的数量
外购件、成品、组件、
标准件、零件等
数据发放标识
加工零组件的方法（如：数控、机加、焊接、化铣等）按结构分区代码
专业代码
指零组件的制造成本
指零组件属于关键件（G)、重要件（Z)或一般件（缺省）特种检查类别
数据的保密级别（机密：J、秘密：M、内部：N)表示零组件图样或模型工程更改换版记录衡量设计过程中产品数据接近发放状态的程度零件制造的参考材料尺寸（长×宽×高）材料类型描述（无准确定义，如钢棒、钢丝等）材料标准编号（45、20、LY12）按材料标准规格编号（G20×0.5）材料的技术标准规范，国标、企标测量单位用
根据材料和零件造型理论计算得出每个装配件或单个零件重量，kg
零件的有效批架次
特别说明或材料特殊要求
HB7802-2006
属性类型(域长)
字符型（40~60）
字符型（20)
字符型(20)
字符型40
数字型(3)
字符型(2)
字符型(2)
字符型(2)
字符型(2)
字符型(2)
字符型(10)
字符型(1)
字符型(3)
字符型（3)
字符型(3)
字符型(3)
字符型(20）
字符型
字符型
字符型(25)
字符型30
数字型（10）
字符型(20)
字符型（8）
字符型(20)
日期型（10)
字符型（8)
日期型（10)
字符型（24)
HB7802-2006
三维模型属性定义
三维模型属性定义见表A.2。
属性名称
三维模型号
描述类型
模型名称
模型描述
模型类型
模型更改版次
成熟度
专业号
设计者
设计单位
设计日期
最后修改者
最后修改日期
校对者
批准者
批准发放日期
属性类型(长)
字符型(25)
字符型（4)
字符型（32)）
字符型(30)
字符型（4)
字符型(3)
字符型(1)
字符型(2)
字符型(2)
字符型（8)
字符型(20)
日期型（10)
字符型（8)
日期型（10)
字符型（8)
字符型（8）
日期型（10）
3二维图样属性定义
二维图样属性定义见表A.3。
属性名称
二维图号
模型类型
模型名称
模型更改版次
模型成熟度
设计者
设计单位
设计日期
最后修改日期
最后修改人
图样页数
校对者
批准者
批准发放日期
属性类型(域长)
字符型（25)
字符型(2)
字符型(32)
字符型(3)
字符型(3）
字符型（8）
字符型（20)
日期型（10)
日期型(10)
字符型（8）
字符型(3)
字符型（3）
字符型（8）
字符型（8)
日期型（10)
系统生成
系统生成
系统生成
系统生成
系统生成
系统生成
系统生成
系统生成
系统生成
系统生成
输入方式
输入方式
系统生成
系统生成
系统生成
系统生成
系统生成
系统生成
系统生成
系统生成
系统生成
系统生成
是否可空
是否可空
A.4技术文档属性定义
技术文档属性定义见表A.4。
属性名称
文件编号
文件名称
文件更改版次
文件类型
文件摘要
文件成熟度
设计者
设计单位
设计日期
最后修改日期
最后修改人
文件的页数
更改依据
校对者
批准者
批准发放日期
属性类型(域长)
字符型(25)
字符型(32)
字符型(3)
字符型（3）
字符型（100）
字符型(3)
字符型（8）
字符型（20)）
日期型（10)
日期型（10)
字符型（8）
整数型(3）
字符型(25）
字符型（2）
字符型（8）
字符型（8）
日期型（10)
输入方式
系统生成
系统生成
系统生成
系统生成
系统生成
系统生成
系统生成
系统生成
HB7802-2006
是否可空
