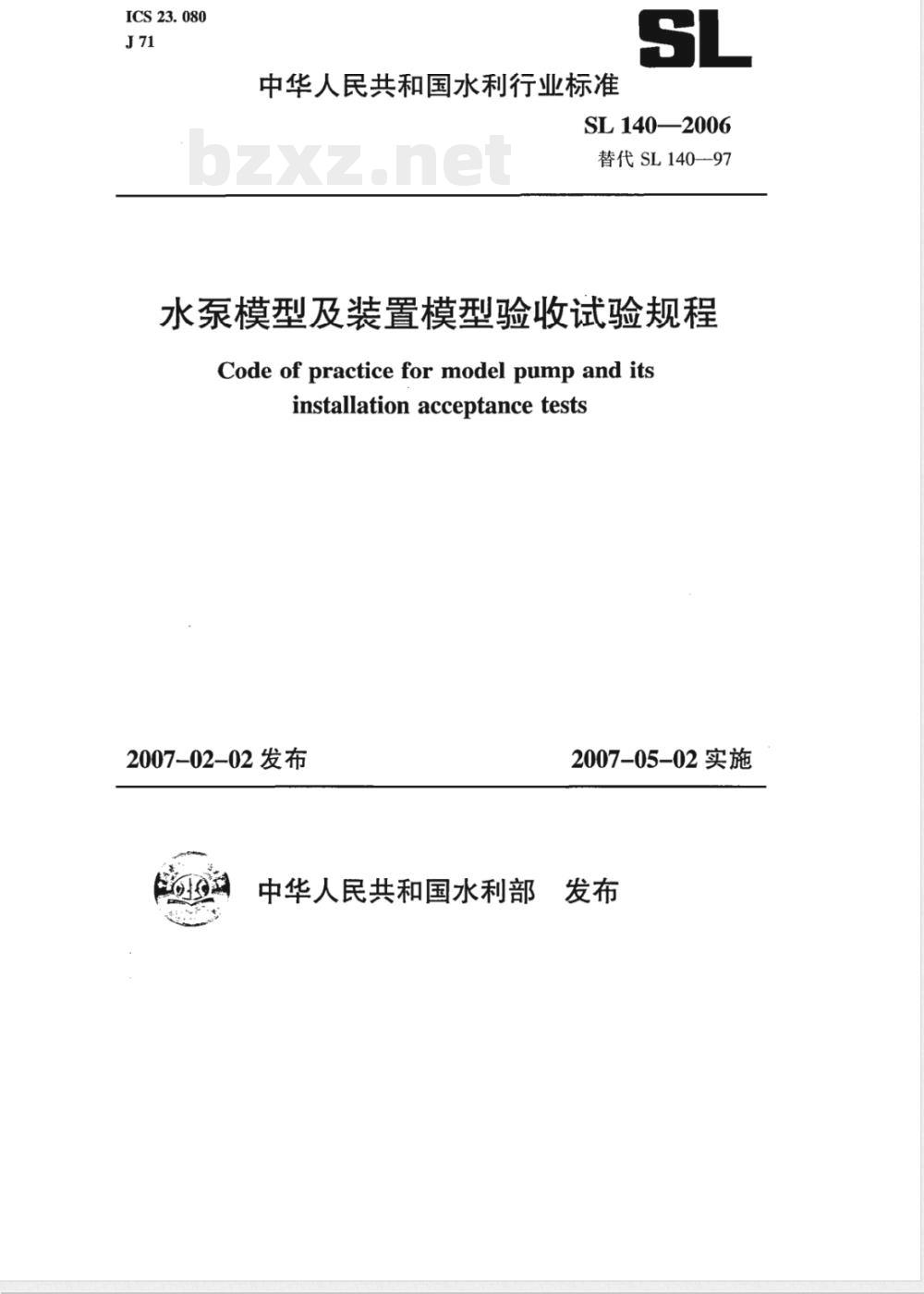

【水利行业标准(SL)】 水泵模型及装置模型验收试验规程(附条文说明)

ICS23.080
中华人民共和国水利行业标准
SL140—2006
替代SL140-97
水泵模型及装置模型验收试验规程Code ofpracticefor modelpumpand itsinstallationacceptancetests
2007-02-02发布
2007-05-02实施
中华人民共和国水利部发布

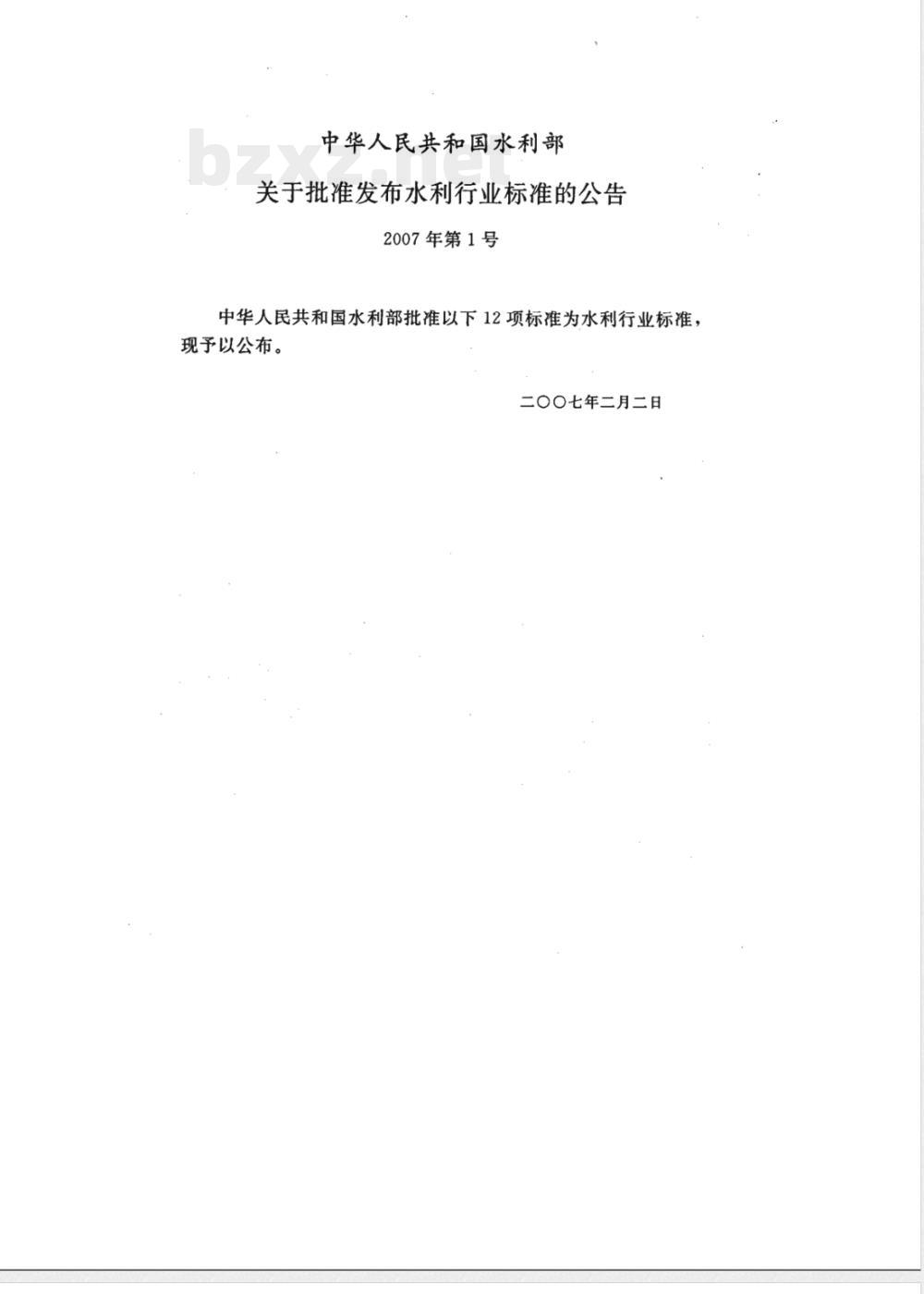

中华人民共和国水利部
关于批准发布水利行业标准的公告2007年第1号
中华人民共和国水利部批准以下12项标准为水利行业标准，现予以公布。
二OO七年二月二日

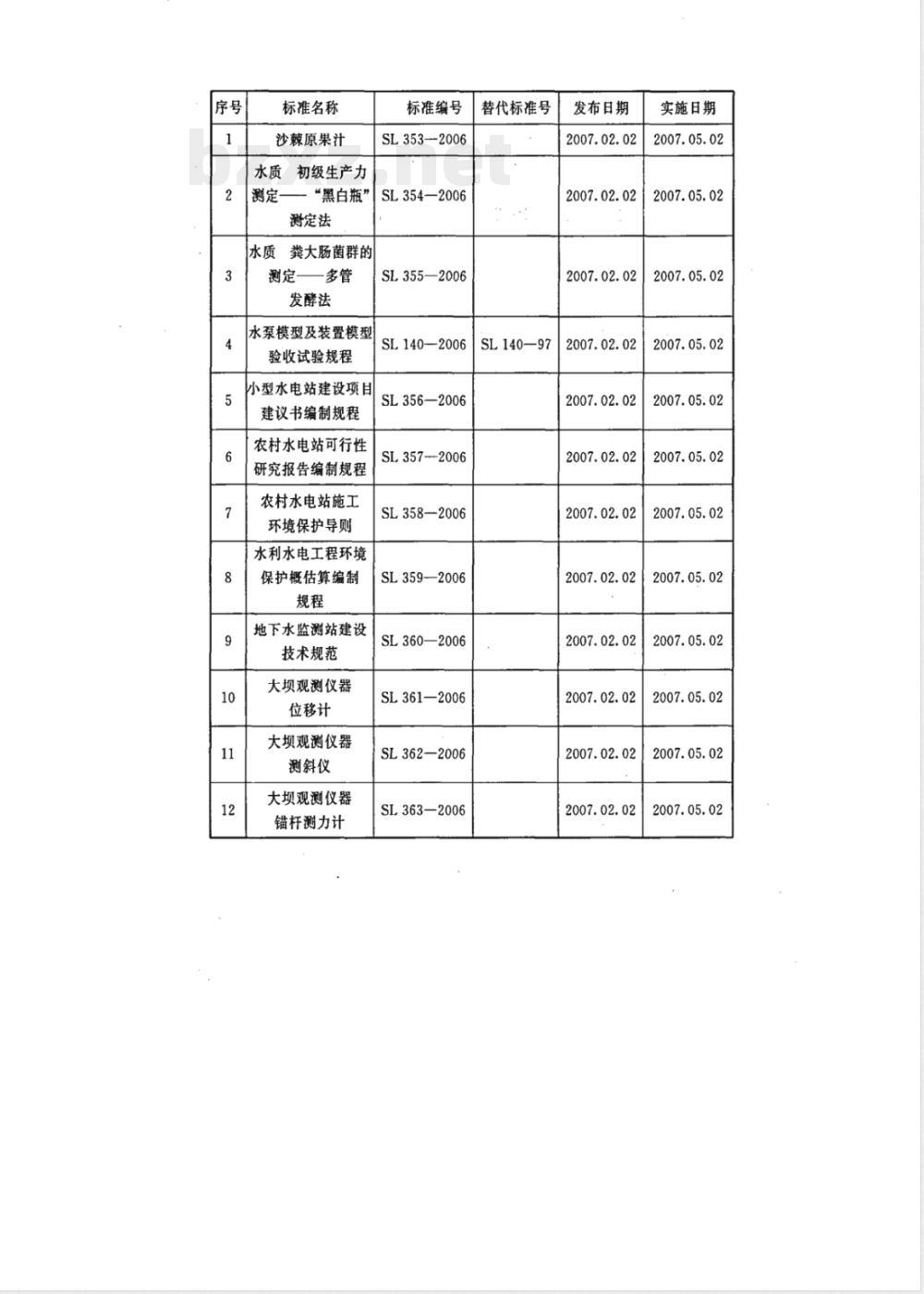

标准名称
沙辣原果汁
水质初级生产力
测定——“黑白瓶”
谢定法
水质粪大肠菌群的
测定——多管
发酵法
水泵模型及装置模型
验收试验规程
小型水电站建设项目
建议书编制规程
农村水电站可行性
研究报告编制规程
农村水电站施工
环境保护导则
水利水电工程环境
保护概估算编制
地下水监测站建设
技术规范
大坝观测仪器
位移计
大坝观测仪器
测斜仪
大坝观测仪器
锚杆测力计
标准编号
SL353-2006
SL354—2006
SL355-2006
SL140-2006
SL356-2006
SL357-2006
SL358-2006
SL359—2006
SL360—2006
SL3612006
SL362—2006
SL363-2006
替代标准号
SL140-97
发布日期
2007.02.02
实施日期
2007.05.02
2007.05.02
2007.02.02
2007.02.02
2007.02.02
2007.02.02
2007.02.02
2007.02.02
2007.02.02
2007.02.02
2007.02.02
2007.02.02
2007.02.02
2007.05.02
2007.05.02
2007.05.02
2007.05.02
2007.05.02
2007.05.02
2007.05.02
2007.05.02
2007.05.02
2007.05.02

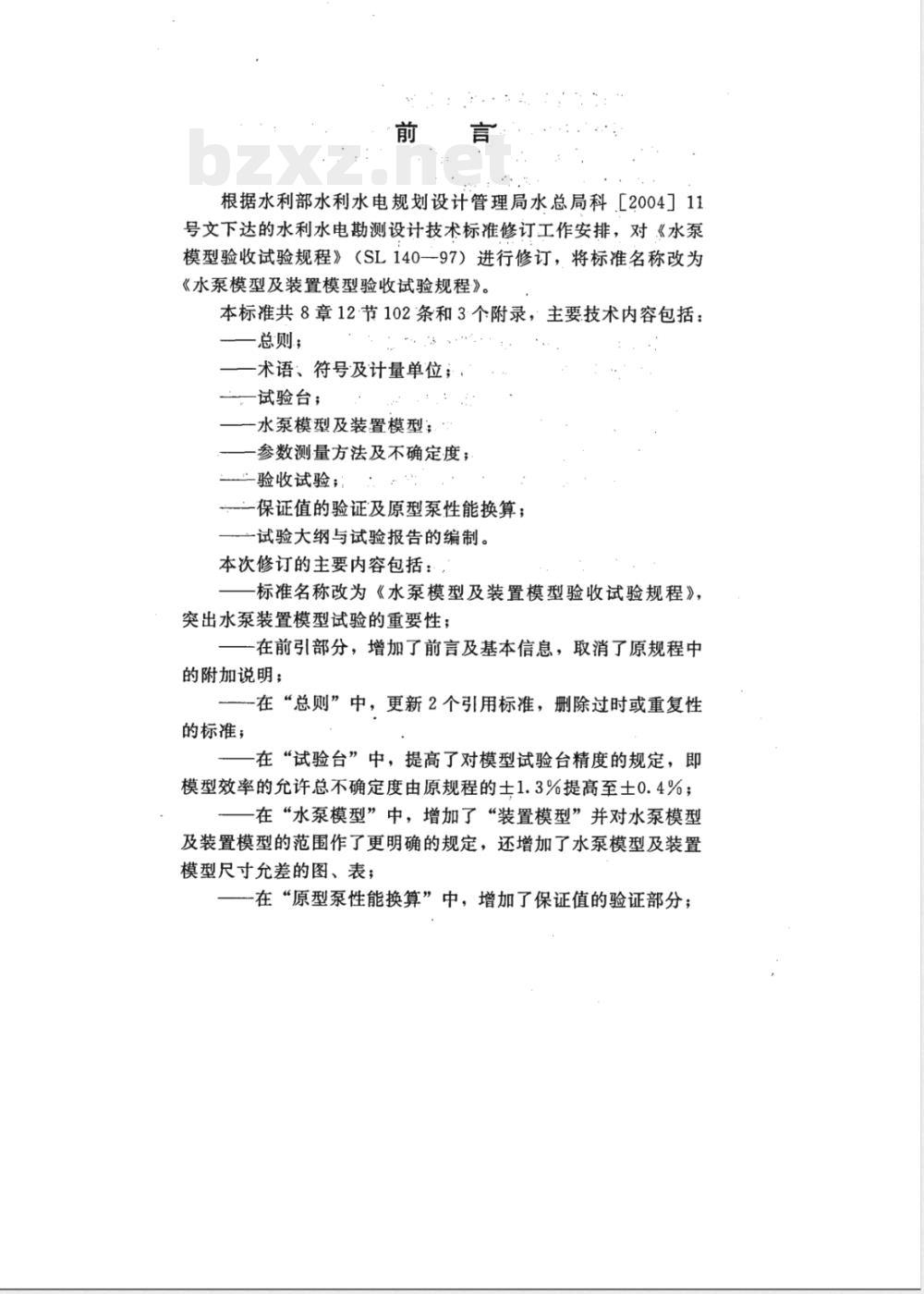

根据水利部水利水电规划设计管理局水总局科［2004］11号文下达的水利水电勘测设计技术标准修订工作安排，对《水泵模型验收试验规程》（SL140—97）进行修订，将标准名称改为《水泵模型及装置模型验收试验规程》。本标准共8章12节102条和3个附录，主要技术内容包括：总则；
一术语、符号及计量单位；
一试验台；
水泵模型及装置模型；
参数测量方法及不确定度；
一验收试验：
一保证值的验证及原型泵性能换算：试验大纲与试验报告的编制。
本次修订的主要内容包括：
标准名称改为《水泵模型及装置模型验收试验规程》，突出水泵装置模型试验的重要性：一在前引部分，增加了前言及基本信息，取消了原规程中的附加说明；
在“总则”中，更新2个引用标准，删除过时或重复性的标准；
一在“试验台”中，提高了对模型试验台精度的规定，即模型效率的允许总不确定度由原规程的士1.3%提高至土0.4%；一在“水泵模型”中，增加了“装置模型”并对水泵模型及装置模型的范围作了更明确的规定，还增加了水泵模型及装置模型尺寸允差的图、表；

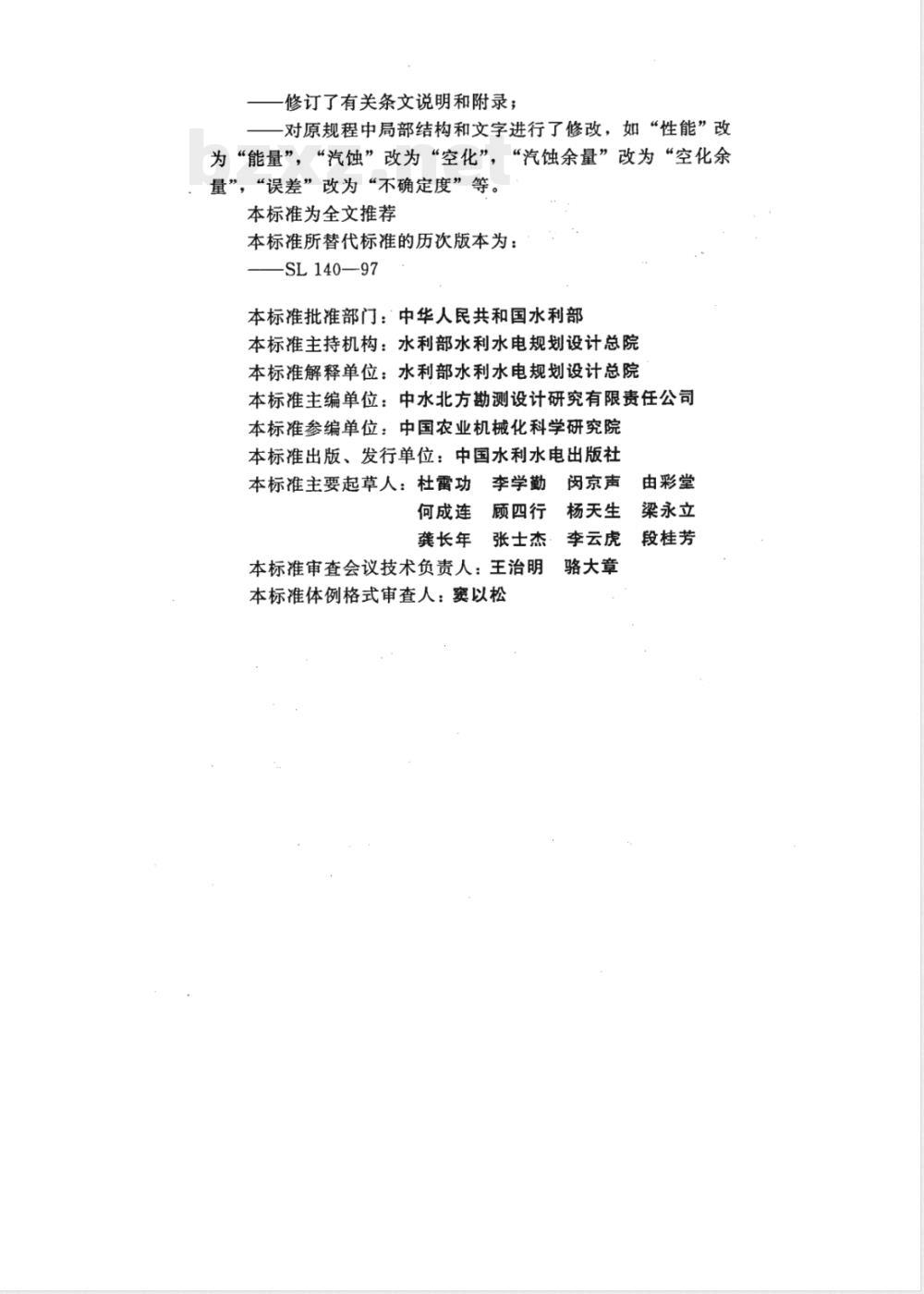

一在“原型泵性能换算”中，增加了保证值的验证部分；一修订了有关条文说明和附录；一对原规程中局部结构和文字进行了修改，如“性能”改为“能量”，“汽蚀”改为“空化”，“汽蚀余量”改为“空化余，量”，“误差”改为“不确定度”等。本标准为全文推荐
本标准所替代标准的历次版本为：-SL140—97
本标准批准部门：中华人民共和国水利部本标准主持机构：水利部水利水电规划设计总院本标准解释单位：水利部水利水电规划设计总院本标准主编单位：中水北方勘测设计研究有限责任公司本标准参编单位：中国农业机械化科学研究院本标准出版、发行单位：中国水利水电出版社本标准主要起草人：杜雷功
李学勤
何成连
顾四行
龚长年
张士杰
本标准审查会议技术负责人：王治明本标准体例格式审查人：窦以松闵京声
杨天生
李云虎
骆大章
由彩堂
梁永立
段桂芳
术语、符号及计量单位
试验台
水泵模型及装置模型.
参数测量方法及不确定度
5.1流量测量及不确定度
5.2扬程测量及不确定度
轴功率测量及不确定度
5.4转速测量及不确定度
5.5其他参数测量及不确定度
5.6总的测量参数不确定度
验收试验
6.1能量试验
6.2空化试验
6.3飞逸特性试验·
6.4水压脉动试验
保证值的验证及原型泵性能换算7.1保证值的验证
7.2原型泵性能换算
8试验大纲与试验报告的编制·
附录A水的物理性质与重力加速度附录B试验不确定度分析与估算
附录C试验结果与主要保证值比较标准用词说明
条文说明
为规范水泵模型及装置模型的验收试验方法，制定本1.0.1
标准。
1.0.2本标准适用于离心泵、混流泵和轴流泵模型及装置模型的水力性能验收试验。不涉及泵的结构、强度、材料及其他方面的问题。
1.0.3水泵模型及装置模型验收试验应包括以下内容：能量试验。
空化试验。
3飞逸特性试验。
4水压脉动特性试验。
1.0.4对于轴流泵、导叶混流泵模型验收试验，宜以模型装置试验为主。
1.0.5下列标准包含的条文，通过在本标准中引用而构成为本规程的条文。下述标准如果被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。《三相异步电动机试验方法》（GB1032）《离心泵名词解释》（GB7021）《离心泵、混流泵、轴流泵水力性能试验规范（GB/T18149）
精密级》
《混流泵、轴流泵开式叶片验收技术条件》（JB/T5413）《封闭管路中的液体流量测量》（ISO2186）《封闭管路的液体流量测量一称重法》（ISO4185）《水轮机、蓄能泵和水泵水轮机模型验收试验》（IEC193）1.0.6离心泵、混流泵和轴流泵模型及装置模型的水力性能验收试验，除应符合本标准规定外，尚应符合国家现行有关标准的规定。
2术语、符号及计量单位
2.0.1水泵模型pumpmodel
不包括连接流道的水泵模型本体，其范围见图2.0.1。a）轴流泵
1一泵进口；2一泵出口
b）离心泵
图2.0.1水泵模型范围
2.0.2装置模型installationmodel水泵模型和进出水流道的模型，其范围见图2.0.2。2.0.3能量试验energytest
确定泵扬程、轴功率、效率与流量之间关系的试验。2.o.4空化试验cavitationtest
确定泵临界空化余量与流量之间关系的试验。2.0.5泵流量pumpdischarge
通过水泵出口断面的流量。
2.0.6零流量zerodischarge
水泵出口流量为零时的流量。
2.0.7泵保证流量guaranteedpumpdischarge2
a）蜗壳式混流泵
b)轴流泵
1一泵进水流道进口；2一泵出水流道出口图2.0.2装置模型范围
在保证扬程和额定转速下，水泵必须达到的流量。2.0.8泵最小流量minimumpumpdischarge在规定转速的运行范围内，水泵的最小流量。2.0.9泵进口压力pumpinletpressure泵进口测点的表计压力与表计高程的校正值之和。2.0.10泵出口压力pumpoutletpressure泵出口测点的表计压力与表计高程的校正值之和。2.0.11表计高程gaugeheight
测量表计在测点以上的高程。
2.0.12表计压力水头pressurehead以水柱高度表示的表计压力与表计高程之和，按式(2.0.12）确定：
式中h表计压力水头，m；
表计高程，m；
P.—表计压力，Pa;
P水密度，kg/m；
-当地重力加速度，m2/s。
当某点的表计压力为负值时，其绝对值为该点的真空值。3
2.0.13位置水头potentialhead
相对于基准面（见图2.0.13）的测点高程Z，以水柱高度表示。高于基准面时，Z为正值，反之为负。基准面
基准面
h.>0代表正几何吸入高度
图2.0.13泵基准面及几何吸入高度h，的确定2.0.14总水头totalhead
某给定过水断面的表计压力水头、速度水头和位置水头的总和，按式（2.0.14）确定：
H=h,+h+z
式中H一总水头，m；
h一一速度水头，m；
一位置水头，m。
2.0.15总扬程pumphead
泵的进、出口水头之差（见图2.0.15-1~图2.0.15-3），按式（2.0.15）确定：
HHe-Hu
式中H-总扬程，m；
H.-—出口总水头，m
Hau——进口总水头，m。
图2.0.15-1
灯泡式轴流泵总扬程的确定
(22+az-2)+-+e
图2.0.15-2卧式离心泵总扬程的确定V
[(2++a)-(2++a)+-]+P2-Pa
图2.0.15-3立式离心泵总扬程的确定2.0.16泵轴功率pumpshaftpower泵轴接受的功率。
2.0.17泵输出功率
pumpoutputpower
泵传递给液体的有效功率，按式（2.0.17）确定：pu=pQgH×10-3
式中p—泵输出功率，kW；
Q-一流量，m/s;
H——扬程，m。
2.0.18泵效率pumpefficiency
泵输出功率与轴功率之比，按式（2.0.18）确定：n=pu/p
式中—泵效率；
p—轴功率，kw。
2.0.19水力效率hydraulicefficiency(2.0.17)
泵输出功率与轴功率减去机械功率损失之比，按式6
