【航天工业行业标准(QJ)】 焊接夹具零件及部件 第11部分:圆定位销

中华人民共和国航天行业标准
FL1300
2007—05-22发布

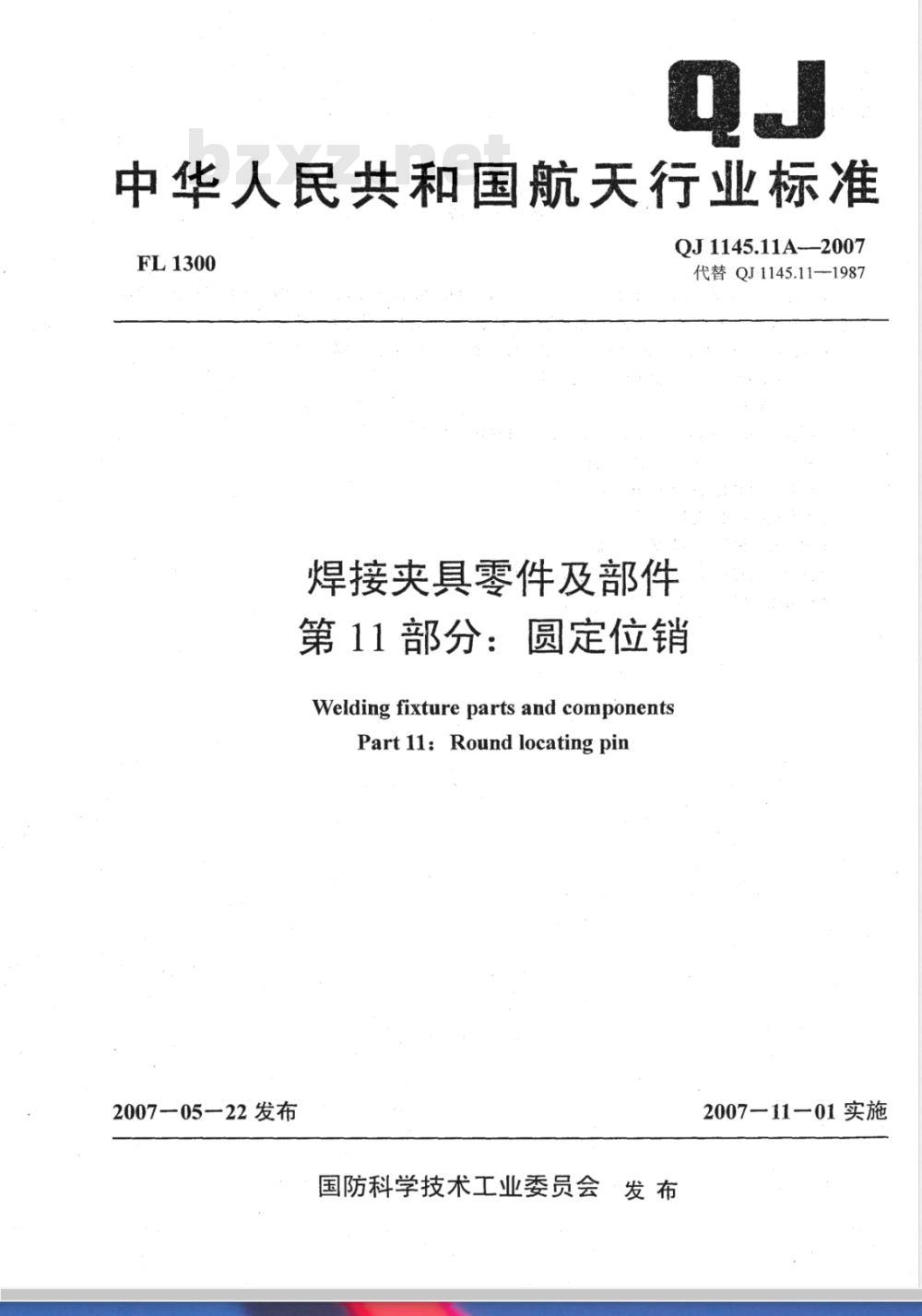

焊接夹具零件及部件
QJ1145.11A-2007
代替QJ1145.11-1987
第11部分：圆定位销
Welding fixture parts and componentsPart 11: Round locating pin
2007一11一01实施
国防科学技术工业委员会·发布QJ1145.11A-

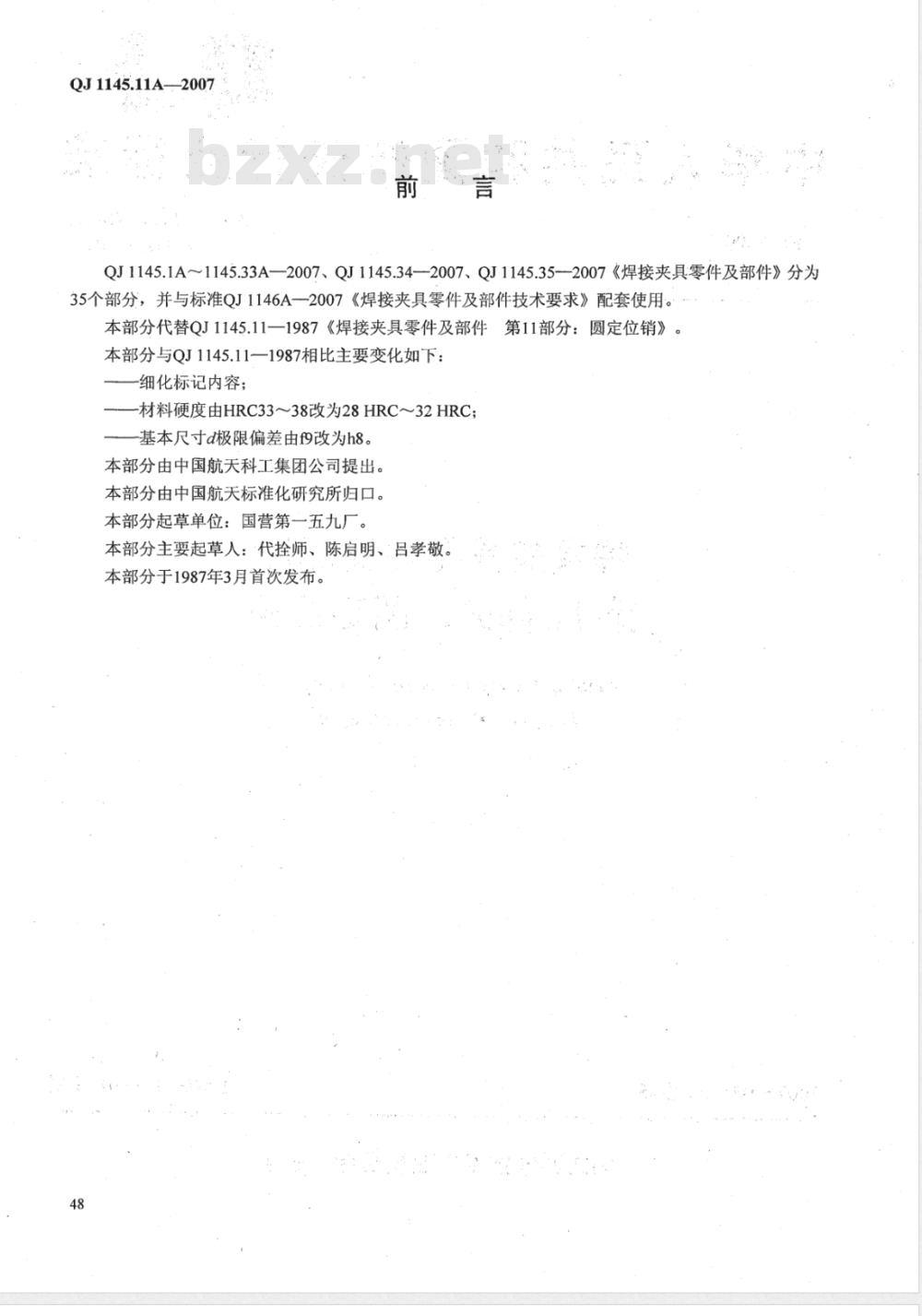

QJ1145.1A～1145.33A-—2007、QJ1145.34—2007、QJ1145.35——2007《焊接夹具零件及部件》分为35个部分，并与标准QJ1146A一2007《焊接夹具零件及部件技术要求》配套使用。本部分代替QJ1145.11一1987《焊接夹具零件及部件第11部分：圆定位销》。本部分与QJ1145.11—1987相比主要变化如下：-细化标记内容；
-材料硬度由HRC33～38改为28HRC～32HRC；-基本尺寸d极限偏差由9改为h8。本部分由中国航天科工集团公司提出。本部分由中国航天标准化研究所归口。本部分起草单位：国营第一五九厂。本部分主要起草人：代拴师、陈启明、吕孝敬。本部分于1987年3月首次发布。
1·范围
QJ1145.11A-2007
焊接夹具零件及部件·第11部分：圆定位销本部分规定了圆定位销的型式与尺寸、标记及技术要求。本部分适用于圆定位销的设计、制造和验收。2规范性引用文件
下列文件中的条款通过本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包含勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB/T699优质碳素结构钢
QJ1146A--2007焊接夹具零件及部件技术要求3型式与尺寸

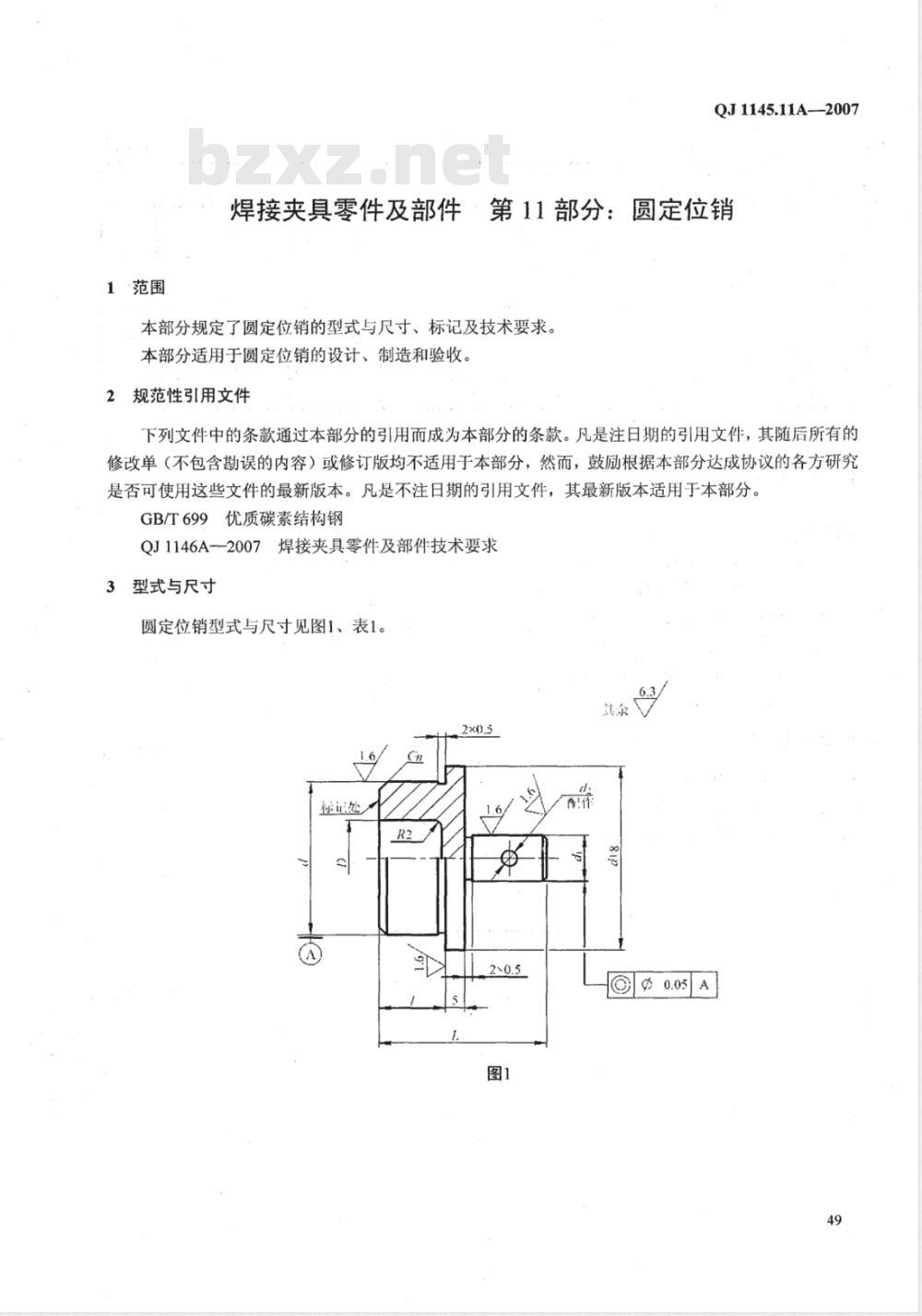

圆定位销型式与尺寸见图1、表1。x0.5
标证处
QJ1145.11A-2007
基本尺寸
>10~18
>18～30
>30~40
>40~50
极限偏差

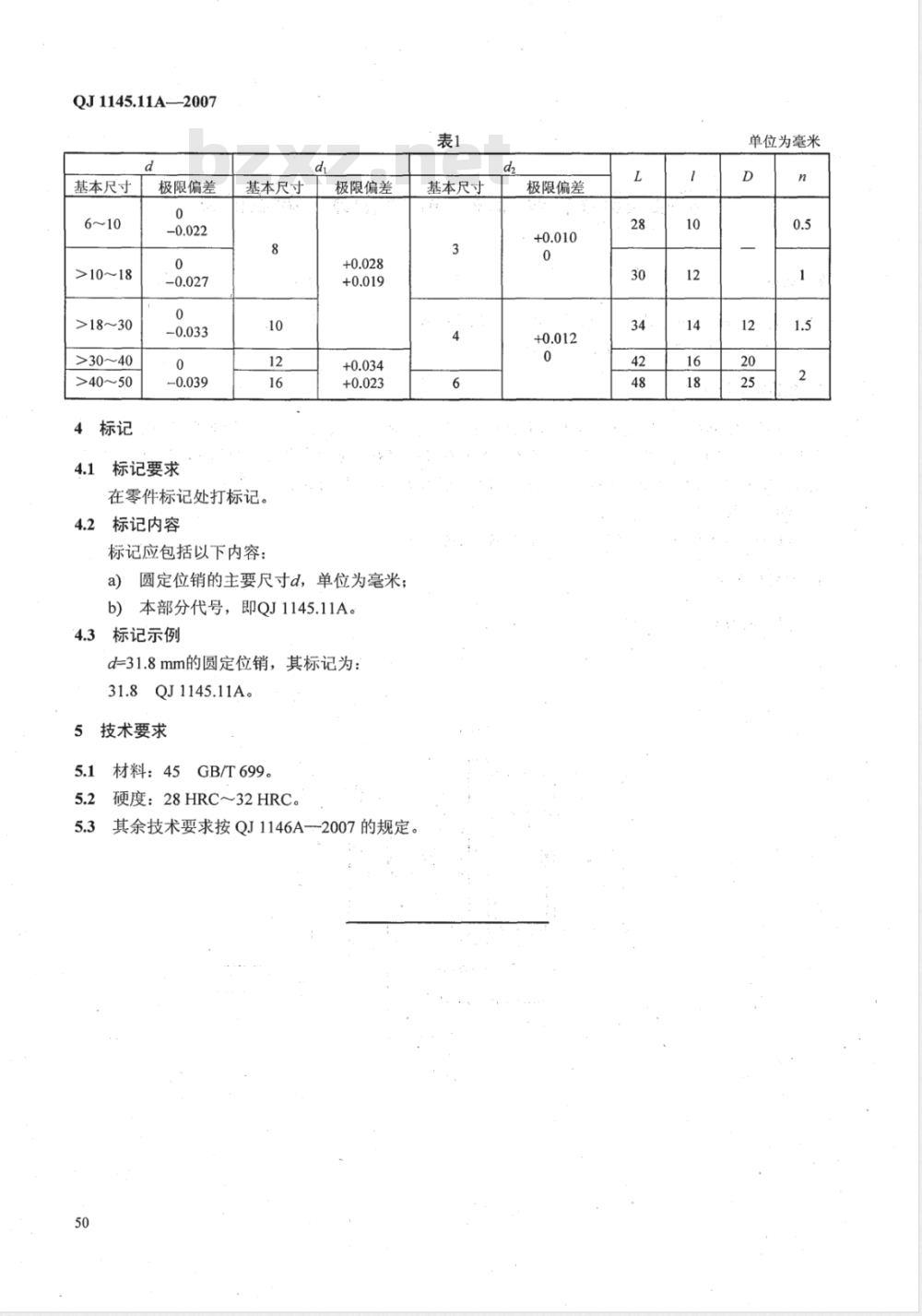

4.1标记要求
基本尺寸
在零件标记处打标记。
4.2标记内容
标记应包括以下内容：
极限偏差
a）圆定位销的主要尺寸d，单位为毫米；b）本部分代号，即QJ1145.11A。4.3标记示例www.bzxz.net
d=31.8mm的圆定位销，其标记为：31.8QJ1145.11A。
5技术要求
5.1材料：45GB/T699。
5.2硬度：28HRC～32HRC。
5.3其余技术要求按QJ1146A-2007的规定50
基本尺寸
极限偏差
单位为毫米
