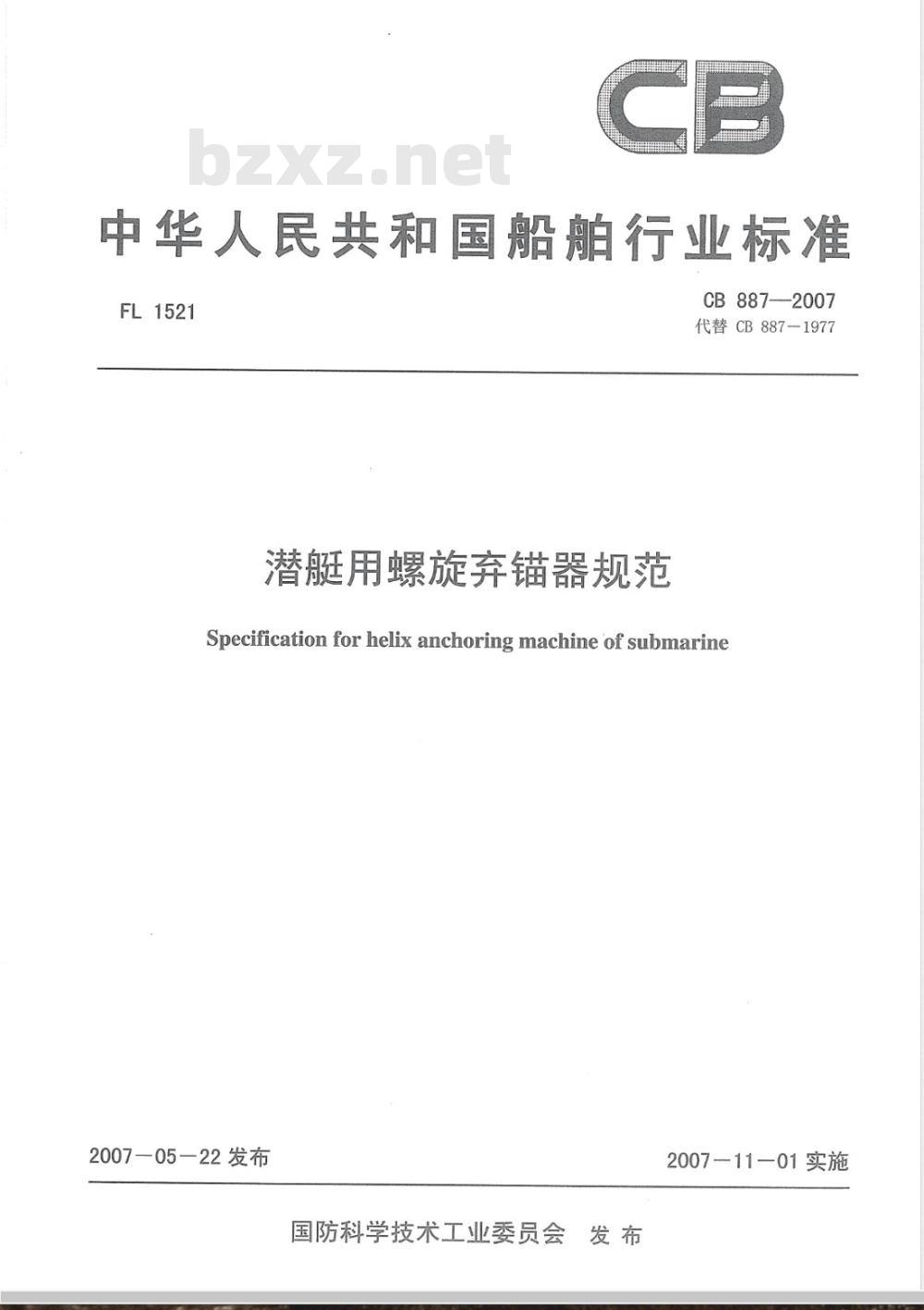

【船舶行业标准(CB)】 潜艇用螺旋弃锚器规范

中华人民共和国船舶行业标准
FL1521
潜艇用螺旋弃锚器规范
CB887-—2007
代替CB887-1977
Specification for helix anchoring machine of submarine2007—05—22发布
国防科学技术工业委员会发布
2007—11—01实施

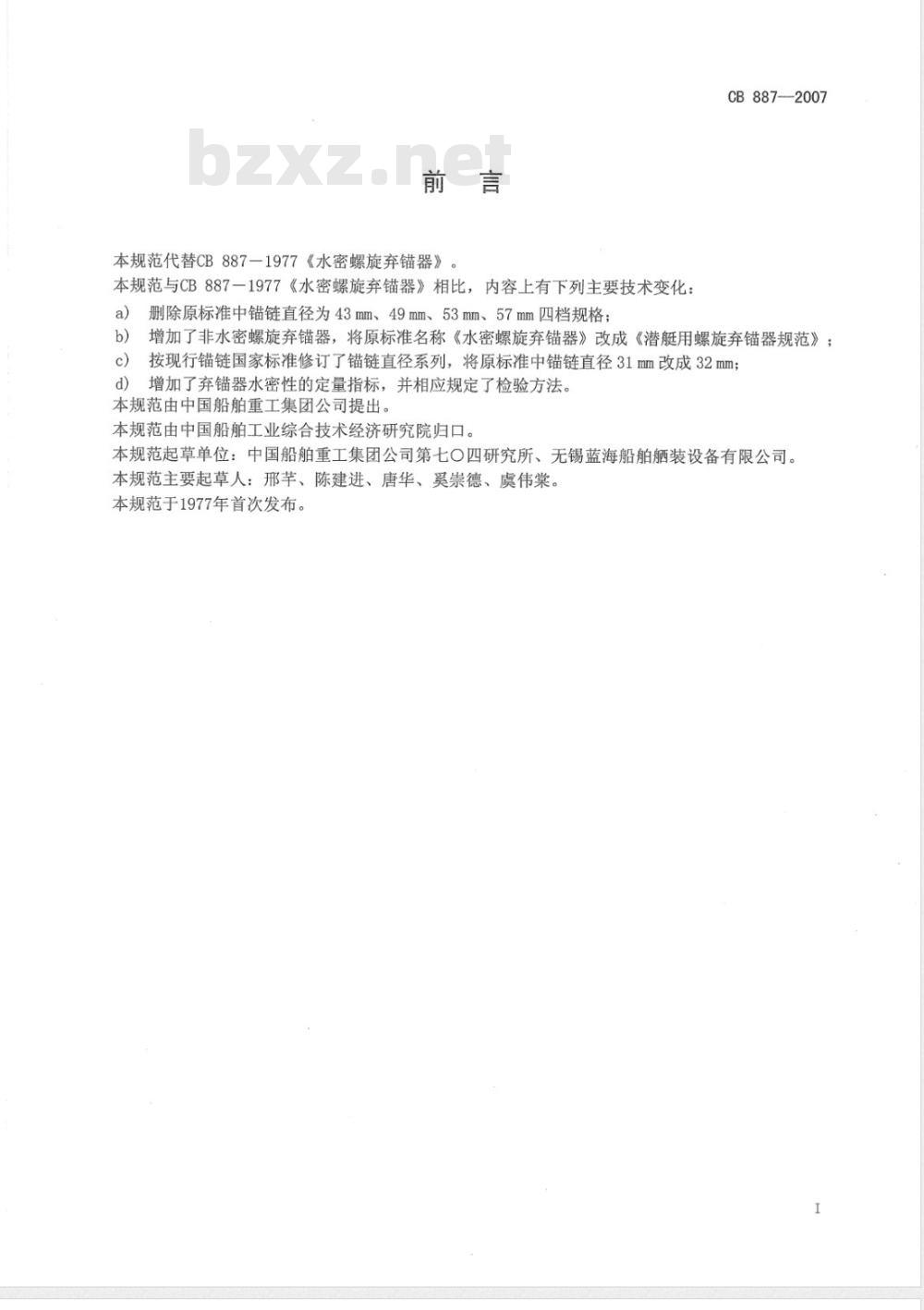

本规范代替CB887-1977《水密螺旋弃锚器》。本规范与CB887一1977《水密螺旋弃锚器》相比，内容上有下列主要技术变化：a)
删除原标准中锚链直径为43mm、49mm、53mm、57mm四档规格；CB8872007
增加了非水密螺旋弃锚器，将原标准名称《水密螺旋弃锚器》改成《潜艇用螺旋弃锚器规范》；按现行锚链国家标准修订了锚链直径系列，将原标准中锚链直径31mm改成32mm；增加了弃锚器水密性的定量指标，并相应规定了检验方法。d)
本规范由中国船舶重工集团公司提出。本规范由中国船舶工业综合技术经济研究院归口。本规范起草单位：中国船舶重工集团公司第七○四研究所、无锡蓝海船舶装设备有限公司。本规范主要起草人：邢芊、陈建进、唐华、奚崇德、虞伟棠。本规范于1977年首次发布。
1范围
潜艇用螺旋弃锚器规范
CB887—2007
本规范规定了潜艇用螺旋弃锚器（以下简称弃锚器）的要求、质量保证规定和交货准备等。本规范适用于弃锚器的设计、制造和验收2规范性引用文件
下列文件中的条款通过本规范用成为本规范的条款凡是注日期的引用文件，其随后所有的修改单（不包含勘误的内容或修计版均不适用于本规范，然面，鼓励根据本规范达成协议的各方研究是否使用这些文件的最新版素
虎是不演
包装储每图示标志
GB/T191
碳素结构钢
GB/T 700-1988
GB/T1220-199
GB/T4423-19
GB/T6388
GB/T13306
GB/T14691
3要求
不锈钢棒
同及铜合金拉制程
俞包装收发货标志
机械制图字体
3.1结构型式和基本片寸
弃锚器结构型
本尺寸见图1
件，其最新版本适用天
本规范。
1一本体；2一脱钩；3一大轴：4一小轴：5一制动卡：6一压紧螺母；7一压紧套筒：8一填料：
9-填料函本体；10-衬套；11-螺杆；12-滑块图1水密型弃锚器
CB887—2007

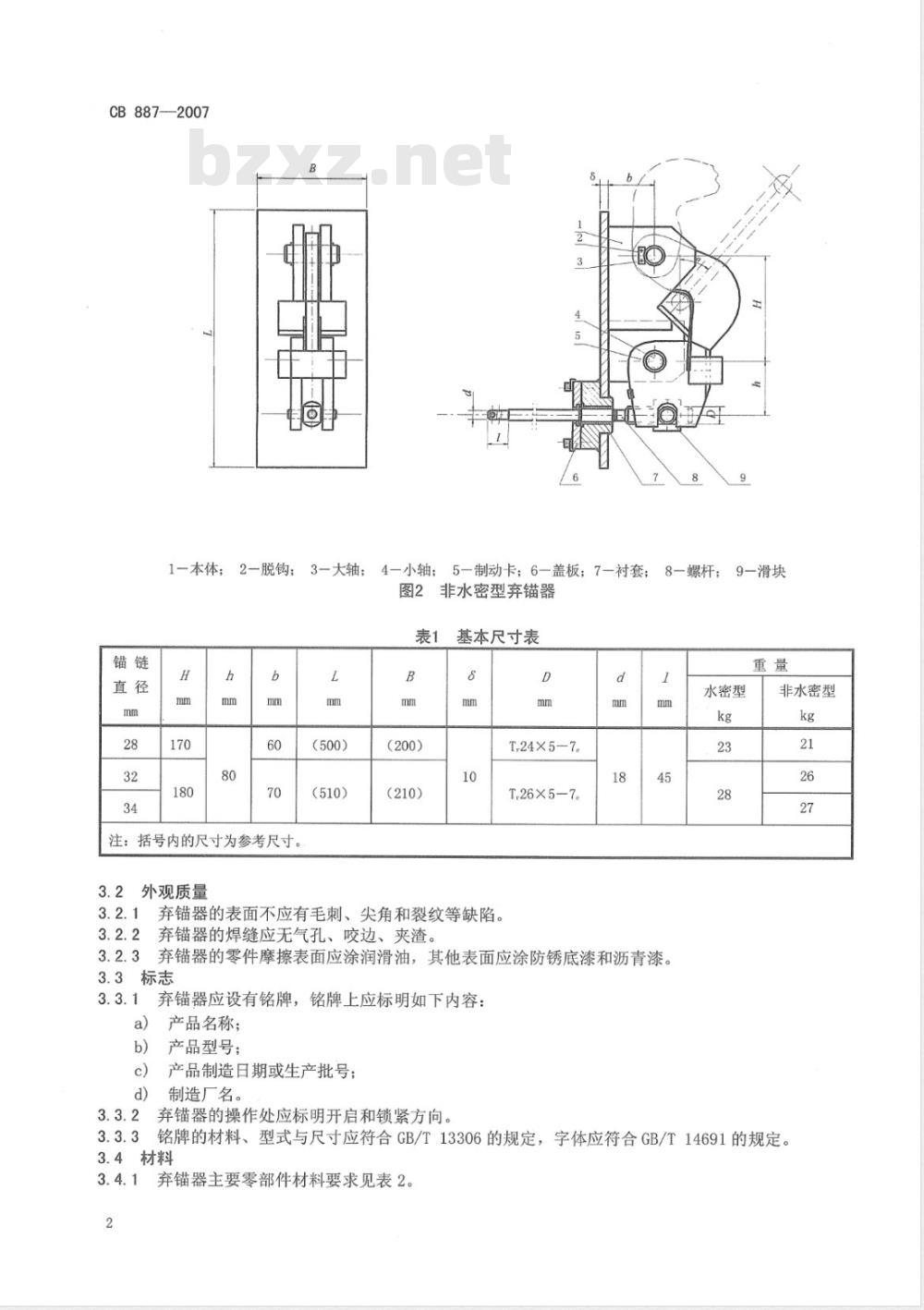

1-本体；2一脱钩；3-大轴；4-小轴；5一制动卡；6-盖板；7-衬套；8-螺杆；9-滑块图2非水密型弃锚器
注：括号内的尺寸为参考尺寸。3.2外观质量
（500）
（200）
基本尺寸表
3.2.1弃错锚器的表面不应有毛刺、尖角和裂纹等缺陷。3.2.2弃锚器的焊缝应无气孔、咬边、夹渣。D
T,24×5-7。
T,26×5-7。
3.2.3弃锚器的零件摩擦表面应涂润滑油，其他表面应涂防锈底漆和沥青漆。3.3标志
3.3.1弃锚器应设有铭牌，铭牌上应标明如下内容：a
产品名称；
产品型号；
产品制造日期或生产批号：
制造厂名。
弃锚器的操作处应标明开启和锁紧方向。水密型
非水密型
铭牌的材料、型式与尺寸应符合GB/T13306的规定，字体应符合GB/T14691的规定。3.3.3
3.4材料

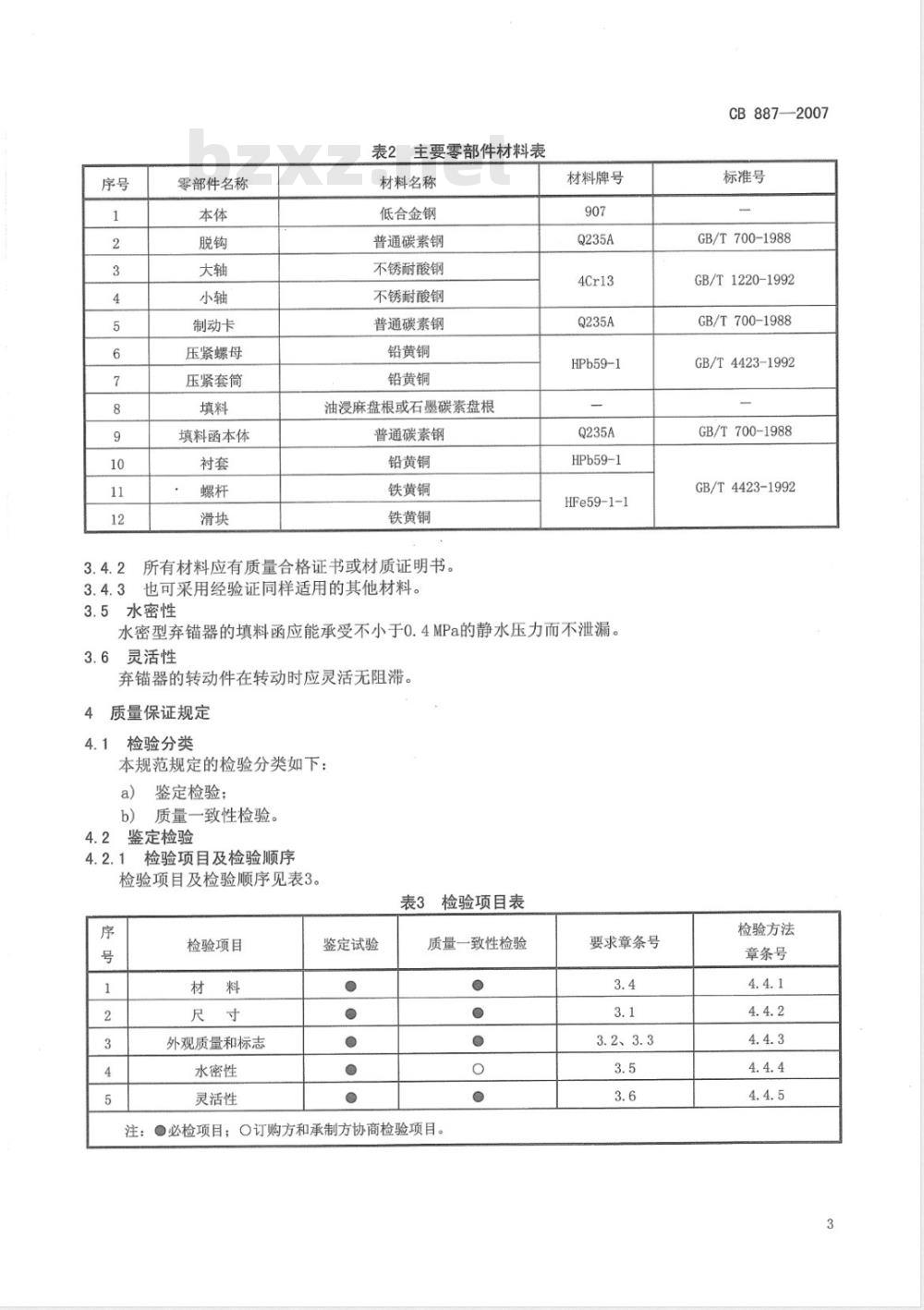

弃锚器主要零部件材料要求见表2。2
零部件名称
制动卡
压紧螺母
压紧套筒
填料函本体
表2主要零部件材料表
材料名称
低合金钢
普通碳素钢
不锈耐酸钢
不锈耐酸钢
普通碳素钢
铅黄铜
铅黄铜
油浸麻盘根或石墨碳素盘根
普通碳素钢
铅黄铜
铁黄铜
铁黄铜
所有材料应有质量合格证书或材质证明书也可采用经验证同样适用的其他材料。3.4.3
材料牌号
HPb59-1
HPb59-1
HFe59-1-1
3.5水密性
水密型弃锚器的填料函应能承受不小于0.4MPa的静水压力而不泄漏。3.6灵活性
弃锚器的转动件在转动时应灵活无阻滞。4
质量保证规定
检验分类
本规范规定的检验分类如下：
a）鉴定检验；
b）质量一致性检验。
4.2鉴定检验
4.2.1检验项目及检验顺序
检验项目及检验顺序见表3。
表3检验项目表
检验项目
外观质量和标志
水密性
灵活性
鉴定试验
质量一致性检验
注：必检项目；○订购方和承制方协商检验项目。要求章条号
3.2、3.3
CB 887-2007
标准号
GB/T 700-1988
GB/T1220-1992
GB/T700-1988
GB/T 4423-1992
GB/T 700-1988
GB/T4423-1992
检验方法
章条号
CB887—-2007
4.2.2受检样品数量
受检样品数为2件。
4.2.3合格判据
当各项检验符合规定的要求时，判鉴定检验合格；当检验有一项不符合规定的要求时，应查明原因，排除故障后对该项进行复验，若复验仍不符合规定的要求，则判鉴定检验不合格。4.3质量一致性检验
4.3.1检验项目及检验顺序
检验项目及检验顺序见表3。
4.3.2受检数量
每件产品均应进行质量一致性检验4.3.3合格判据
当各项检验符合规定的要求该件产品合格；当检验有项不符合规定的要求时，应查明原因，排除故障后对该项进行复验。若复验仍不符合规定的要求，则判该伴产品不合格。
4.4检验方法
4.4.1材料
查验质量合格证书或材质证明书4.4.2尺寸免费标准bzxz.net
用卡尺等量具验测求寸。
4.4.3外观质量和标志
结果应符
结果应符合
的剪活
用目视或触摸
法进行检验。
4.4.4水密性
1的要
的要求
结果应符合3.2、3.3的要求
器加规定的静水压力并保持1h以上，目视检查弃锚器填料函处的情况。结果应符合按图3对弃错锚
3.5的要求。
图3水密性试验示意图
4.4.5灵活性
用手轮转动大轴。结果应符合3.6的要求。5交货准备
5.1装箱
5.1.1弃锚器应在包装箱内固定。5.1.2装箱时应提供下列资料：
a）装箱清单；
b）产品合格证书。
5.2包装标志
包装箱外标志应符合GB/T191和GB/T6388的规定。6
说明事项
按结构型式分为水密型弃锚器和非水密型弃锚器。6.2标记
6.2.1型号表示方法
弃锚器型号的表示方法如下：
锚链公称直径，单位为毫米
型式代号
水密型—S；
非水密型——F;
名称：弃锚器
6.2.2标记示例
锚链直径为34mm的水密型弃锚器标记为：弃锚器CB887-2007QS-34；
锚链直径为28mm的非水密型弃锚器标记为：弃锚器CB887-2007
QF-28。
CB887—2007
008870020074
人民共和国
船舶行业标准
潜艇用螺旋弃锚器规范
CB 887-2007
中国船舶工业综合技术经济研究院北京市海淀区学院南路70号
邮政编码：100081
网址：www.shipstd.com.cn
电话：010-62185021
船舶标准信息咨询中心出版发行版权专有不得翻印
开本880×12301/16
9字数2.8千字
印张0.9
2008年2月第1版
2008年2月第一次印刷
印数1-500
船标出字第2008013号
