【国家计量标准(JJ)】 液体流量计器具检定系统表检定规程

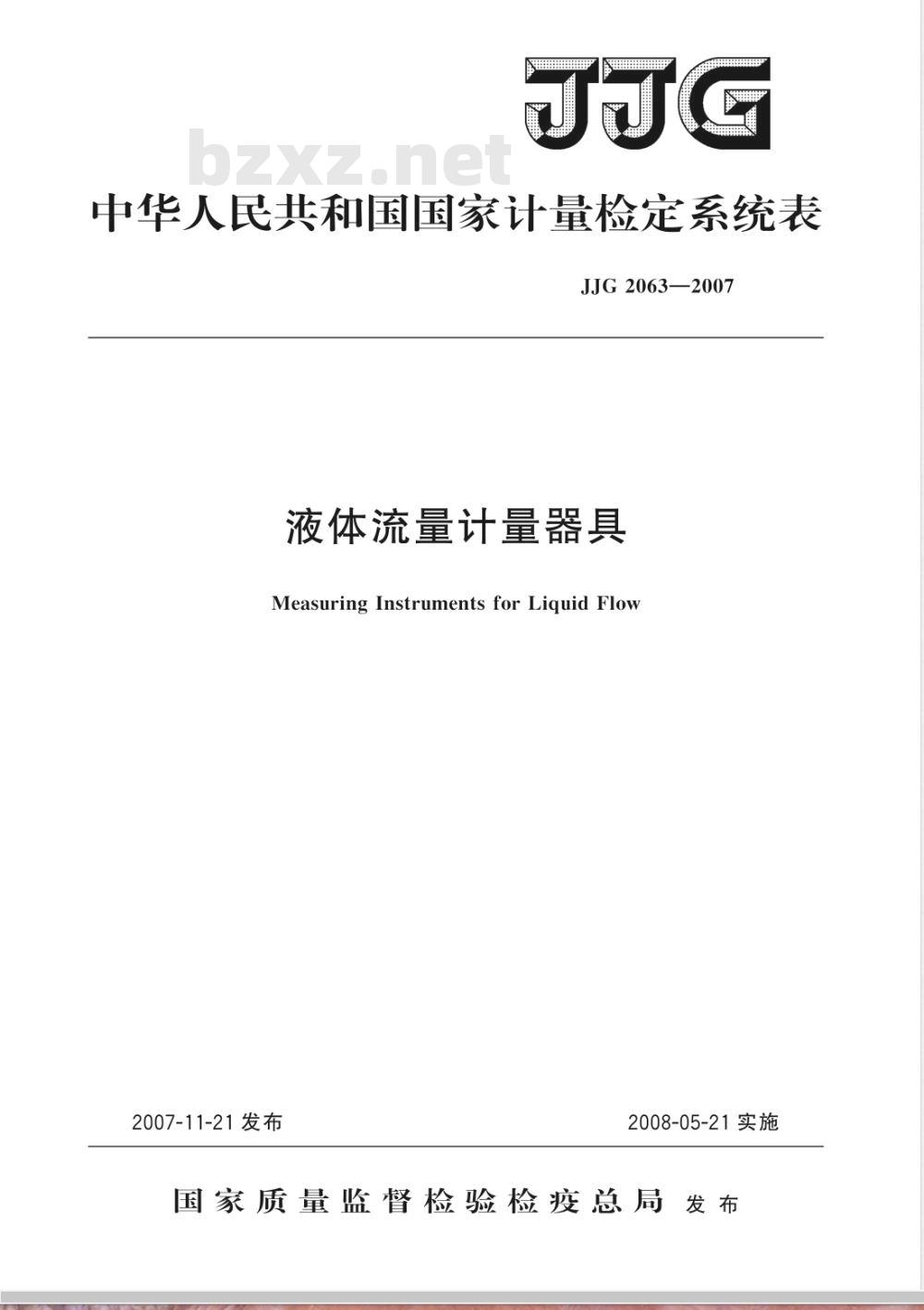

中华人民共和国国家计量检定系统表JJG2063—2007
液体流量计量器具
Measuring Instruments for Liquid Flow2007-11-21发布
2008-05-21实施
国家质量监督检验检疫总局发布JJG2063—2007

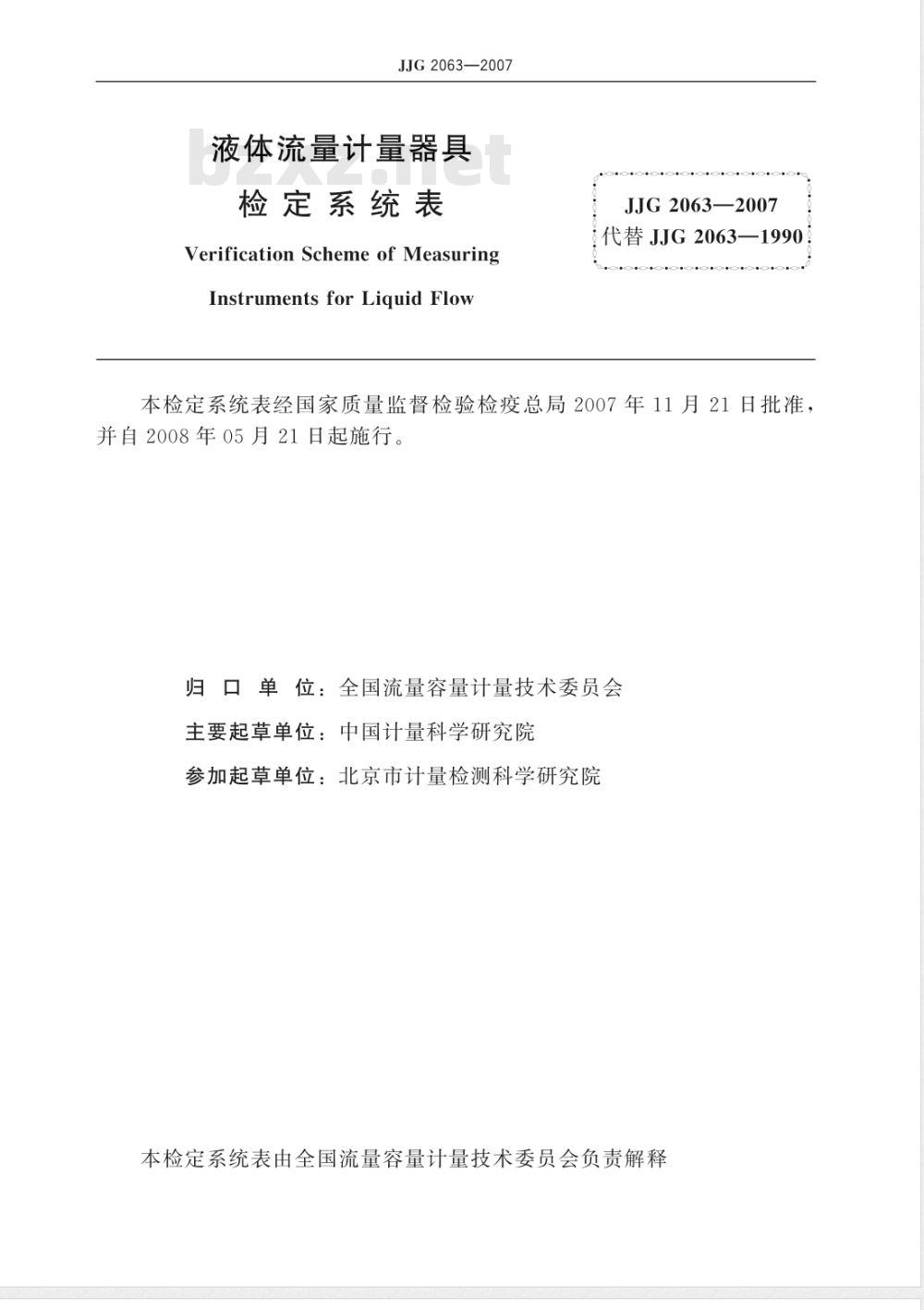

液体流量计量器具
检定系统表
Verification Scheme of MeasuringInstrumentsforLiquidFlow
JJG2063—2007
代替JJG2063—1990
本检定系统表经国家质量监督检验检疫总局2007年11月21日批准，并自2008年05月21日起施行。

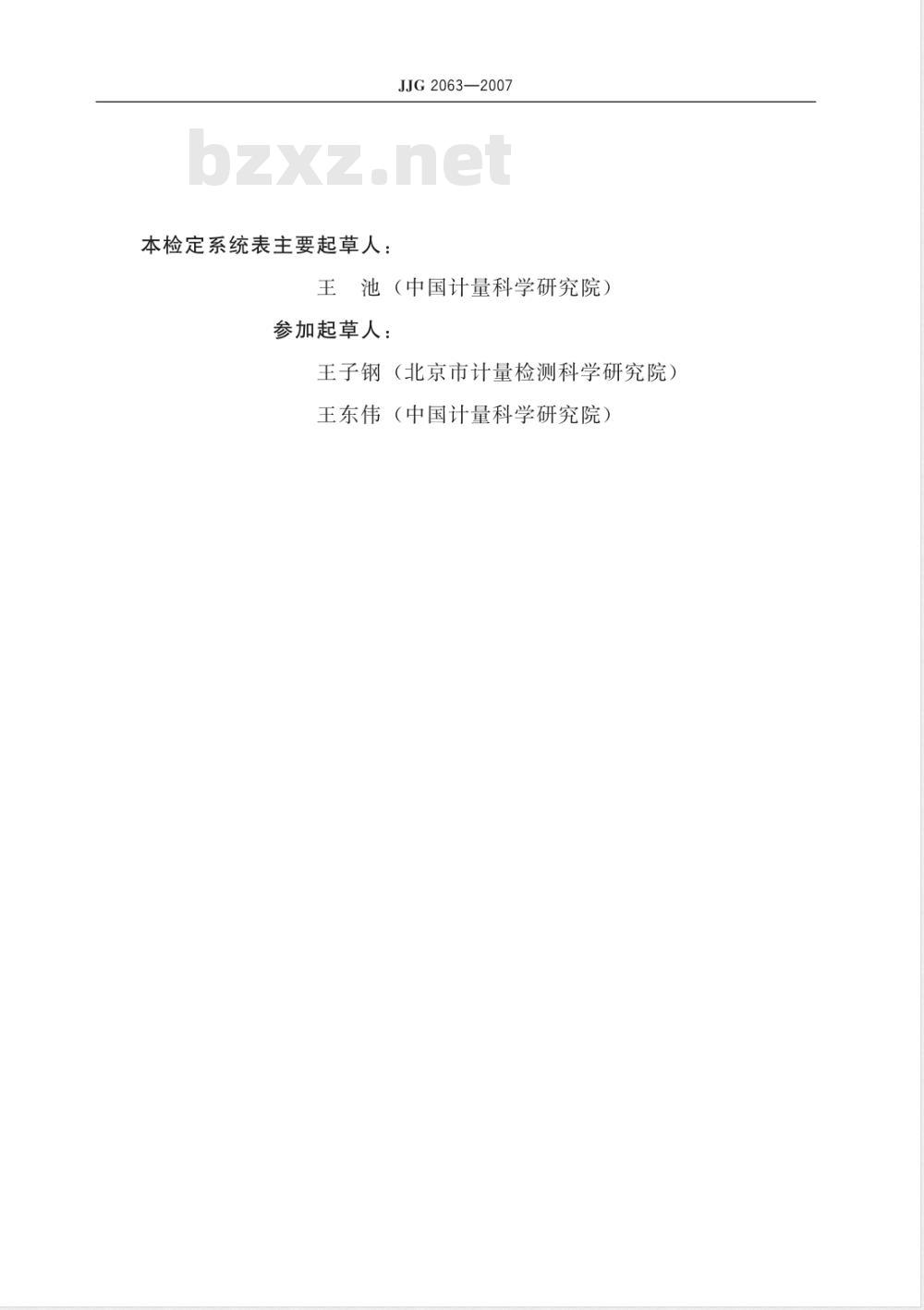

归口　单　位：全国流量容量计量技术委员会　主要起草单位：中国计量科学研究院参加起草单位：北京市计量检测科学研究院本检定系统表由全国流量容量计量技术委员会负责解释本检定系统表主要起草人：
JJG2063—2007
王池（中国计量科学研究院）
参加起草人：
王子钢（北京市计量检测科学研究院）王东伟（中国计量科学研究院）1

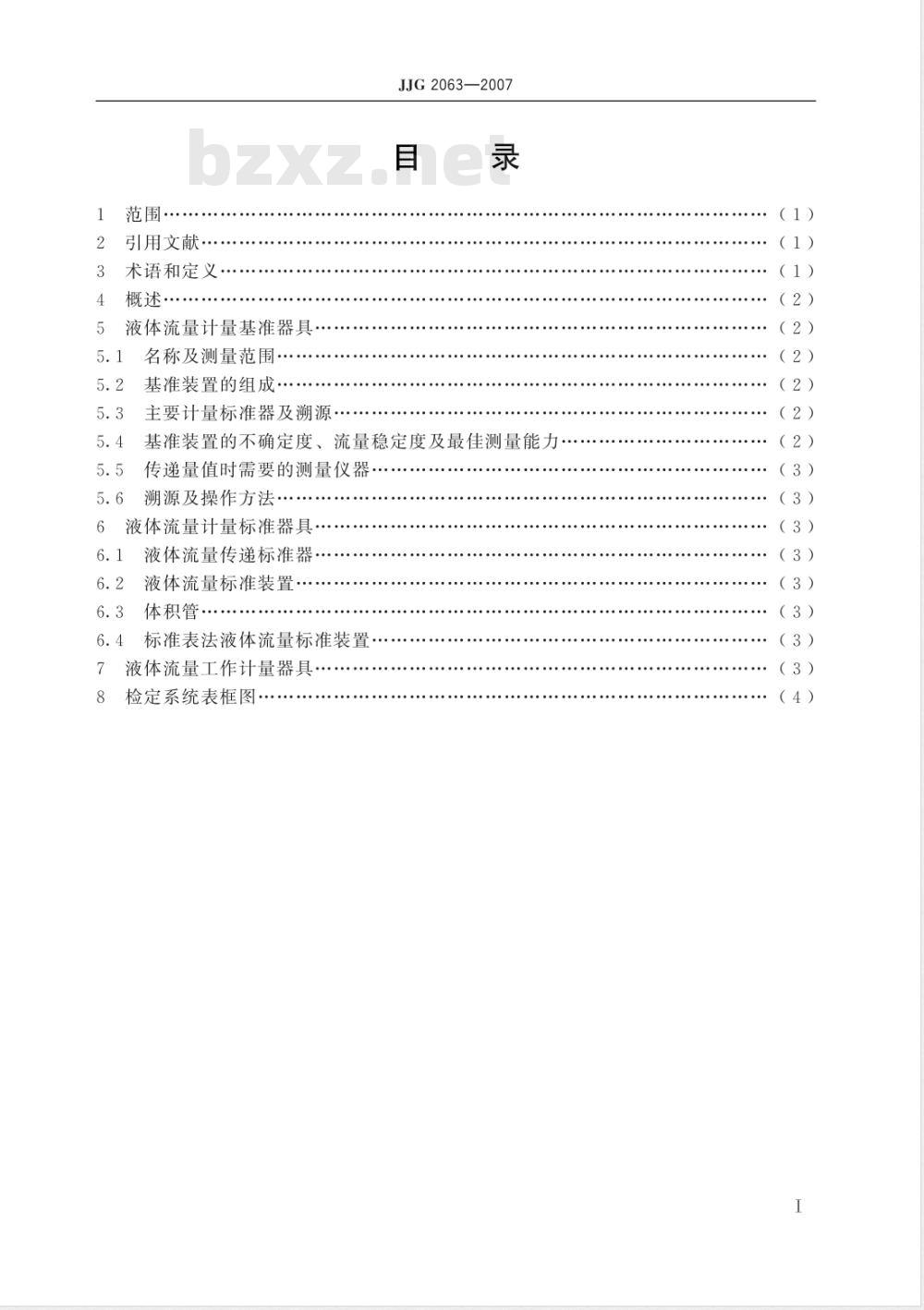

范围·
引用文献·
术语和定义，
液体流量计量基准器具
名称及测量范围···
基准装置的组成
主要计量标准器及溯源
JJG2063—2007
基准装置的不确定度、流量稳定度及最佳测量能力·传递量值时需要的测量仪器·
溯源及操作方法：
电电电
液体流量计量标准器具
液体流量传递标准器··
液体流量标准装置
体积管·
标准表法液体流量标准装置·
液体流量工作计量器具·
检定系统表框图
（1）
（1）
（2）
（2）
（2）
（2）
（２）
（2）
（3）
（3）
（3）
（3）
（3）
（3）
（3）
（3）
（4）

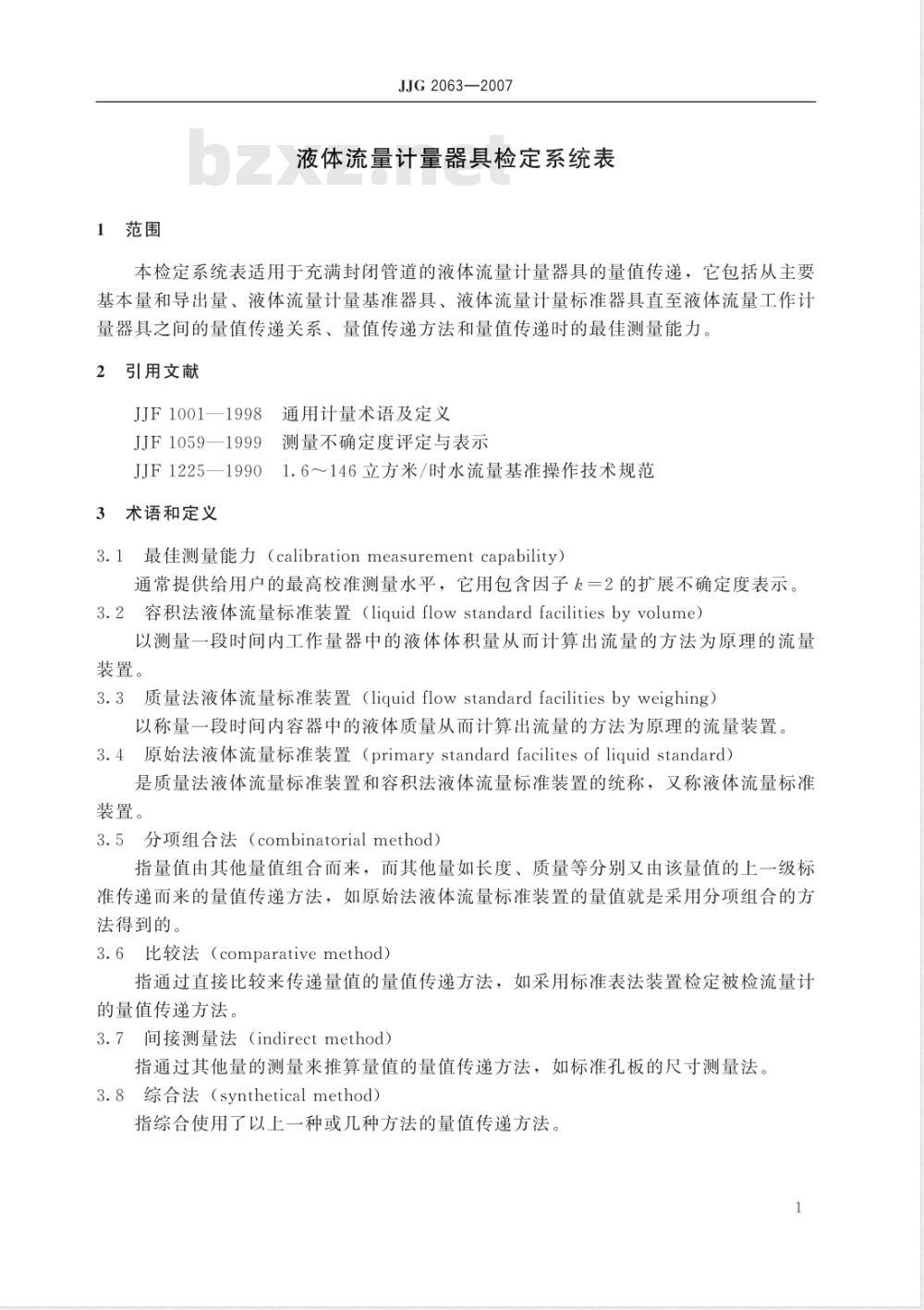

1范围
JJG2063—2007
液体流量计量器具检定系统表
本检定系统表适用于充满封闭管道的液体流量计量器具的量值传递，它包括从主要基本量和导出量、液体流量计量基准器具、液体流量计量标准器具直至液体流量工作计量器具之间的量值传递关系、量值传递方法和量值传递时的最佳测量能力。2引用文献
JJF1001一1998通用计量术语及定义JJF1059—1999测量不确定度评定与表示JJF1225一19901.6～146立方米/时水流量基准操作技术规范3术语和定义
3.1最佳测量能力（calibration measurement capability）通常提供给用户的最高校准测量水平，它用包含因子k2的扩展不确定度表示。3.2容积法液体流量标准装置（liquidflowstandardfacilitiesbyvolume）以测量一段时间内工作量器中的液体体积量从而计算出流量的方法为原理的流量装置。
3.3质量法液体流量标准装置（liquidflowstandardfacilitiesbyweighing）以称量一段时间内容器中的液体质量从而计算出流量的方法为原理的流量装置。3.4原始法液体流量标准装置（primarystandard facilitesof liquid standard）是质量法液体流量标准装置和容积法液体流量标准装置的统称，文称液体流量标准装置。
3.5分项组合法（combinatorialmethod）指量值由其他量值组合而来，而其他量如长度、质量等分别又由该量值的上一级标准传递而来的量值传递方法，如原始法液体流量标准装置的量值就是采用分项组合的方法得到的。
3.6比较法（comparative method)指通过直接比较来传递量值的量值传递方法，如采用标准表法装置检定被检流量计的量值传递方法。
3.7间接测量法（indirectmethod）指通过其他量的测量来推算量值的量值传递方法，如标准孔板的尺寸测量法。3.8综合法（synthetical method）指综合使用了以上一种或几种方法的量值传递方法。1
4概述
JJG2063—2007
国家液体流量计量基准器具是一套原始法水流量标准装置，其量值是由质量或体积、密度、时间而来。液体流量计量标准器具是由传递标准器、液体流量标准装置，体积管和标准表法液体流量标准装置组成。原始法液体流量标准装置和体积管的量值是由质量或体积、密度、时间而来，并由传递标准器通过传递或比对的方式与国家液体流量计量基准器具相联系。标准表法液体流量标准装置的量值是由国家液体流量计量基准器具、原始法液体流量标准装置或体积管传递而来。液体流量工作计量器具指各种类液体流量计（含速度面积法液体流量装置），其量值是由国家液体流量计量基准器具或液体流量计量标准器具传递而来。
5液体流量计量基准器具此内容来自标准下载网
5.1名称及测量范围
名称：水流量国家基准装置（以下简称基准装置）；测量介质：水；
测量范围：累积流量为（0.002～3.0）m2或（2～3000）kg；瞬时流量为（0.02～160）m2/h或（20～160000）kg/h；被测流量计标称直径为（6～100）mm。5.2基准装置的组成
基准装置由水池、水泵、高位水槽、稳压容器、管路、阀门、试验段、换向器、工作量器、衡器、计时器、控制设备、数据采集处理器等组成5.3主要计量标准器及溯源
5.3.1衡器及工作量器
衡器用于测量收集于容器中的水的质量，其量值由码传递而来，在测量范围内的允许误差不超过士0.03%。工作量器用于测量收集于量器中的水的体积，其量值由质量及密度或一等标准量器传递而来，工作量器的允许误差不超过士0.025%。衡器及工作量器的量限应能保证基准装置在其测量范围内各流量点实现测量，且一次测量的最短时间不小于45s，最长时间不大于600s。5.3.2计时器
计时器应经过检定，其晶振8小时稳定度应优于1×10-5，其显示分辨力应为1ms，并有控制电路使计时器与换向器同步启停。5.3.3换向器
换向器需经过检定，其不确定度应不大于0.03%，k=2。5.4基准装置的不确定度、流量稳定度及最佳测量能力基准装置的不确定度应优于0.05%，k=2。基准装置的流量稳定度应优于0.05%。基准装置的最佳测量能力为0.05%，k=2。2
5.5传递量值时需要的测量仪器
JJG2063—2007
基准装置尚需配备具有计数功能的流量积算仪、同步控制器（实现计时器和计数器与换向器同步）、差压变送器、温度计等。以上仪器应按相应检定周期进行检定。5.6溯源及操作方法
基准装置的量值溯源过程及操作方法应依据“JJF1225一19901.6～146立方米时水流量基准操作技术规范”进行。6液体流量计量标准器具
6.1液体流量传递标准器
液体流量传递标准器是用来将基准装置及各原始法液体流量标准装置的量值联系起来的计量标准器具，它由高准确度的液体流量计和前后直管段组成。传递标准器的仪表系数或示值是在基准装置和不确定度优于0.1%的原始法液体流量标准装置上得到的，各装置量值的权重与装置不确定度平方的倒数成正比。其仪表系数的不确定度按JJF1059一1999规定的方法进行分析。6.2液体流量标准装置
液体流量标准装置由液体源、实验管路、计时器、换向器（仅对静态法）、工作量器或衡器等组成，还可配置控制及数据采集处理系统。其测量范围由工作量器或衡器的测量范围决定，但一次测量时间应在（30～900）s之间。其工作量器或衡器、计时器、换向器等应通过检定。装置的不确定度应优于0.5%，k=2。传递量值时装置尚需配备具有计数功能的流量积算仪、同步控制器（实现计时器和计数器与换向器同步）、差压变送器、温度计等，以上仪器按相应检定周期进行检定。6.3体积管
体积管由计量段、位移器、测定位移器位置的检测开关和附属设备组成。其流量范围取决于标准体积的大小。体积管计量段的体积是以水或实液为介质，使用标准量器或衡器、密度计标定得到的，测量重复性应优于0.02%，测量不确定度优于0.05%(k=2)。
6.4标准表法液体流量标准装置
标准表法液体流量标准装置由液体源、试验管路、标准流量计、计时器等组成，还可配置控制及数据采集处理系统。其流量范围取决于标准流量计的组合流量。其中，标准流量计的量值由液体流量计量基准器具或液体流量计量标准器具经检定或校准得到，其他辅助设备的量值应分别溯源。装置的不确定度为（0.1～1）%，k=2。液体流量工作计量器具
液体流量工作计量器具主要有：差压式流量计、速度式流量计（含涡轮流量计、旋涡流量计、电磁流量计、超声波流量计等）、容积式流量计、质量流量计、转子流量计、水表、靶式流量变送器，速度面积法流量标准装置等。其量值由液体流量计量基准器具或液体流量计量标准器具传递而来。3
检定系统表框图（见下图）
JJG2063—2007
检定系统分为三部分：计量基准、计量标准和工作计量器具。在下面的液体流量计量器具检定系统表框图中表示出了这三部分的关系。为了保证量值的准确一致，各级计量器具应按照检定系统规定的技术等级进行周期检定。4
计量基雅器具
计量标准器具
工作计量器具
JJG2063—2007
液体流量计量器具检定系统表框图主要基本量及导出量：质量、体积、时间、密度分项组合法
水流量基准
累积流量范围：（0.002~3）m
瞬时流量范围：（0.02~160）m/hU.,≤0.05%
最佳测量能力：U.≤0.05%
传递标准器
液体流量标准装置
最佳测量能力：
Ur= (0.1~0.5)%
速度式流量计
±(0.1~4.0)%
质量流量计
±(0.1~2.5)%
液体流量标准装置
U.=(0.05~0.5)%
综合法
标准表法液体流量装置
U=(0.1~1)%
标准器组：Ur=(0.1~1)%
最佳测量能力：Ur=(0.1~1)%
比较法
容积式流量计
±(0.1~2.5)%
转子流量计
±(1~5)%
速度面积法液体流量装置
±(2~3)%
流量范围：说明书中规定且上一级计量标准器能覆盖之流量范围允许误差：大于等于上一级标准装置扩展不确定度的2倍体积管
间接测量法
差压式流量计
±(1~3)%
靶式流量变送器
注：液体流量工作计量器具可能会有新的产品或不同的名称，在检定系统表中不可能全部列出，对未列入检定系统表的工作计量器具，必要时可根据其被测量、测量范围和工作原理，参考相应检定系统表中列出的工作计量器具的测量范围和工作原理，确定适合的量值传递途径。
注：框图中扩展不确定度的包含因子k=2。
