【通信行业标准(YD)】 国内No.7信令方式测试方法--GSM移动电话用户部分(MTUP)

ICS3304030

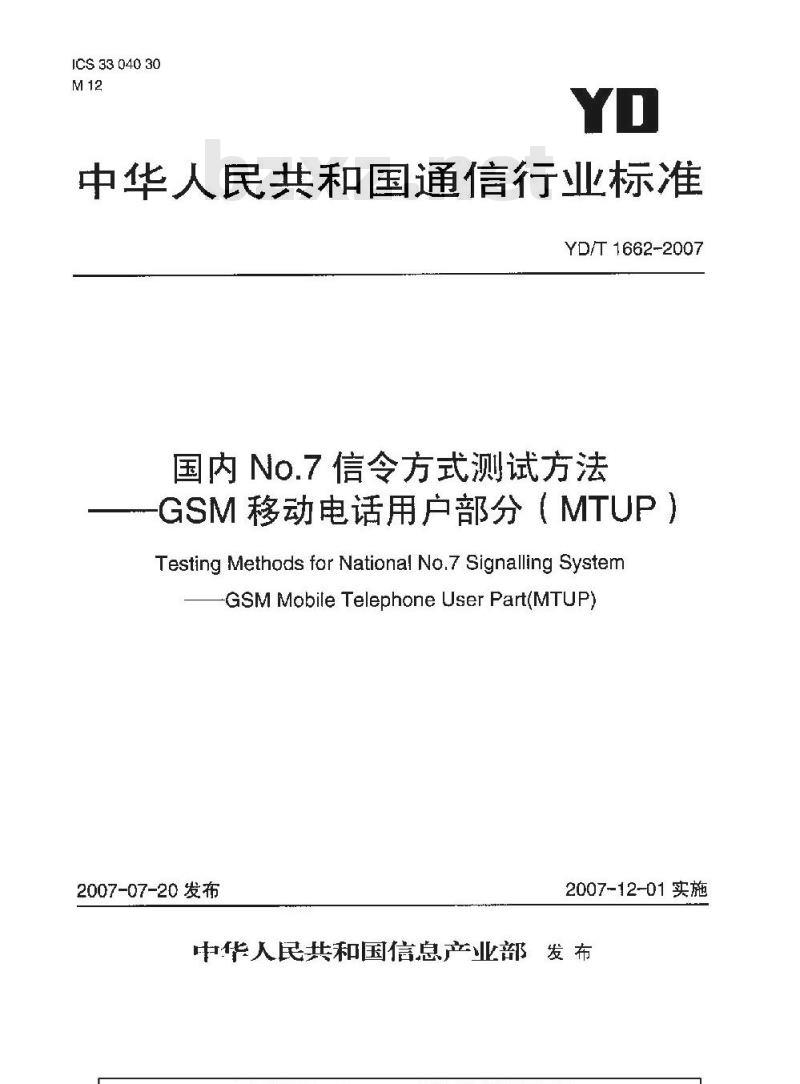

中华人民共和国通信行业标准
YD/T 1662-2007
国内No.7信令方式测试方法
-GSM移动电话用户部分（MTUP）Testing Methods for National No.7 Signalling SystemGSM Mobile Telephone User Part(MTUP)2007-07-20 发布
2007-12-01 实施
中华人民共和国信息产业部发布前言·

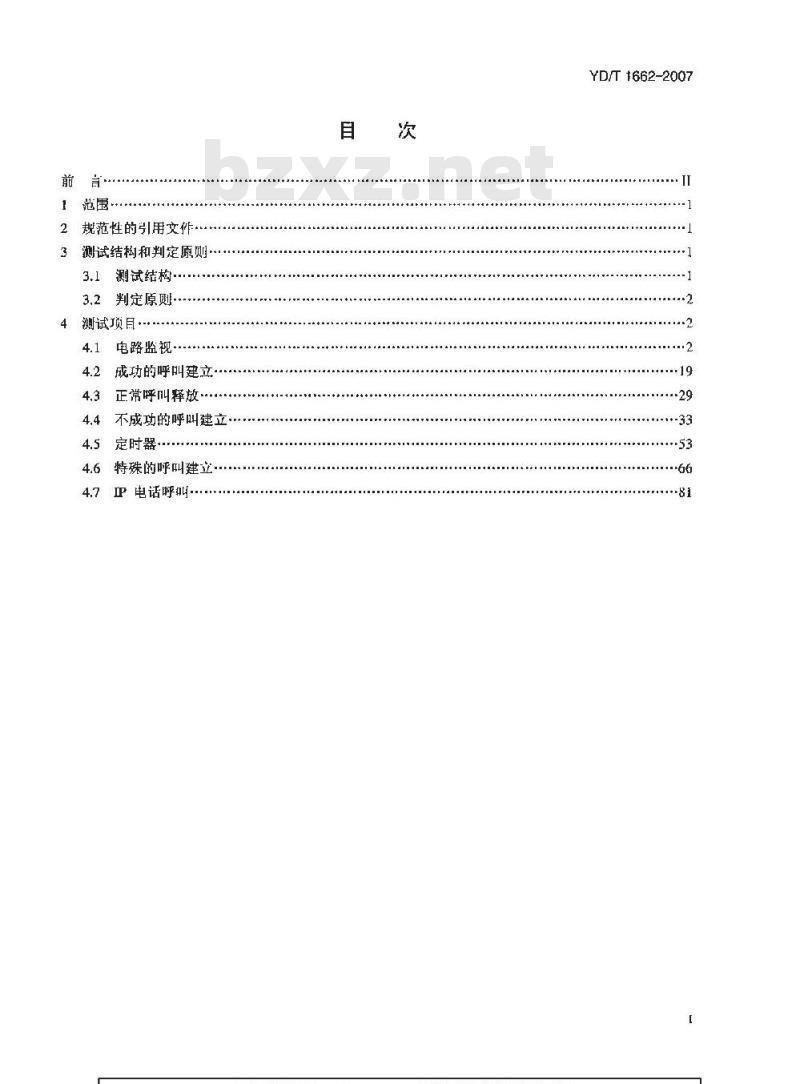

1范围
2规范性的引用文作
3测试结构和判定原则
3.1测试结构.
3.2判定原则·
4测试项目··
4.1电路监视
4.2成功的呼叫建立
4.3正常呼叫释放
4.4不成功的呼叫建立
4.5定时器
4.6特殊的呼叫建立
4.7电话呼叫-
YD/T 1662-2007

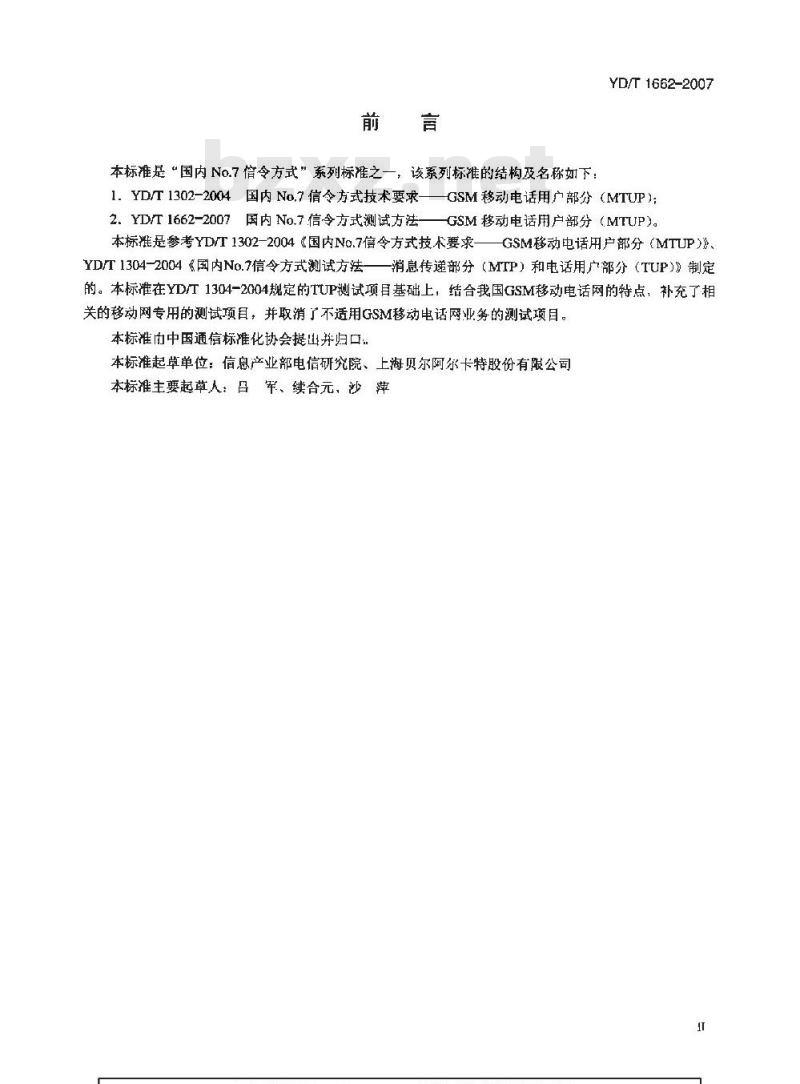

本标准是“国内No.7信令方式”系列标准之一，该系列标准的结构及名称如下：YD/T1662-2007
1.YD/T1302-2004国内No.7信令方式技术要求—GSM移动电话用广部分（MTUP）；2.YD/T1662-2007国内No.7信令方式测试方法GSM移动电话用户部分（MTUP）。本标准是参考YD/T1302-2004《国内No.7信令方式技术要求GSM移动电话用户部分（MTUP）》YD/T1304-2004《国内No.7信令方式测试方法一消息传递部分（MTP）和电话用广部分（TUP）》制定的。本标准在YD/T1304-2004规定的TUP测试项目基础上，结合我国GSM移动电话网的特点，补充了相关的移动网专用的测试项目，并取消了不适用GSM移动电话网业务的测试项目。本标准内中国通信标准化协会提出并归口本标准起草单位：信息产业部电信研究院、上海贝尔阿尔卡特股份有限公司本标推主要起草人：召军、续合元，沙萍1

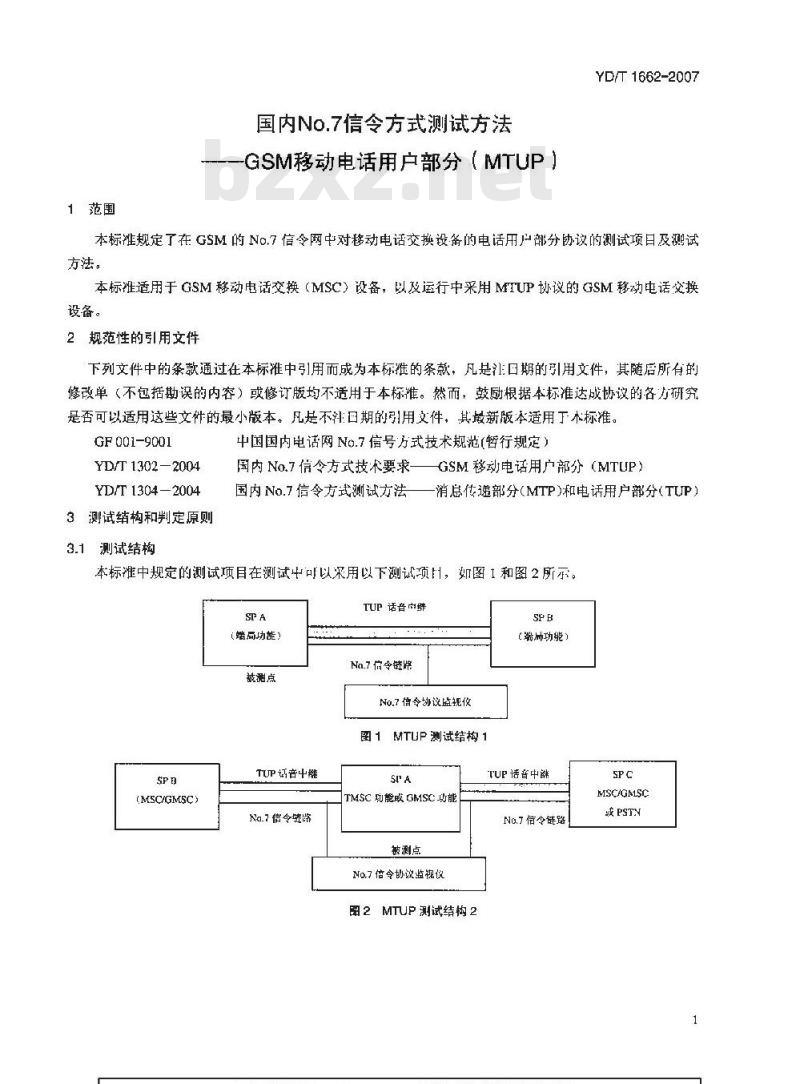

1范围
国内No.7信令方式测试方法
GSM移动电话用户部分（MTUP）
YD/T 1662-2007
本标准规定了在GSM的No.7信令网中对移动电话交换设备的电话用户部分协议的测试项日及测试方法。
本标准适用于GSM移动电话交换（MSC）设备，以及运行中采用MTUP协议的GSM移动电话交换设备。
2规范性的引用文件
下列文件中的条款通过在本标准中引用而成为本标推的条款，凡是汇日期的引用文件，其随启所有的修改单（不包括勘误的内容）或修订版均不适用于本标准。然而，鼓励根据本标准达成协议的各方研究是否可以适用这些文件的最小版本。凡是不江日期的引用文件，其最新版本适用丁木标准。GF 001-9001
YD/T 1302-2004
YD/T 1304 -2004
3测试结构和判定原则
3.1测试结构
中国国内电话网No.7信号方式技术规范(暂行规定）国内Na.7信令方式技术要求—GSM移动电话用户部分（MTUP）国内 No.7 信令方式测试方法
一消总传递部分（MTP)和电话用户部分（TUP）本标准中规定的测试项目在测试中可以采用以下测试项，如图1和图2所示。SPA
（端局功能）
被测点
(MSC/GMSC)
TUP语音中
Na.7信令统路
TUP 话音内维
Na.7信令链路
No.7信令协议监规仪
图1MTUP测试结构1
TMSC功能或GMSC能
被测点
No.7信令协议监视仪
图2MTUP测试结构2
（端属功能）
TUP话音中
No.7信令链路
MSC/GMSC
或 PSTN
YD/T 1662-2007

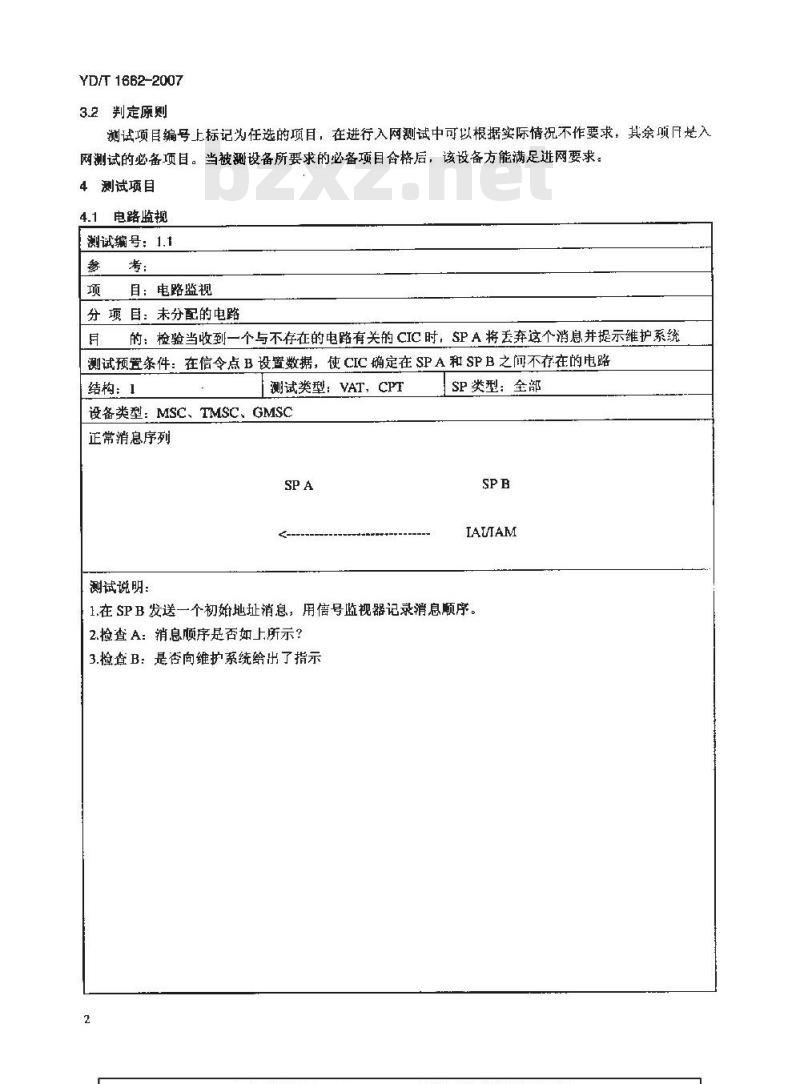

3.2判定原则
测试项目编号上标记为任选的项目，在进行入网测试中可以根据实际情况不作要求，其余项几是入网测试的必备项目。当被测设备所要求的必备项目合格后，该设备方能满足进网要求。4测试项目
4.1电路监规
测试编号：1.1
目：电路监视
分项目：未分配的电路
的：检验当收到一个与不存在的电路有关的CIC时，SPA将丢弃这个消息并提示维护系绕测试预置条件：在信令点B设置数据，使CIC确定在SPA和SPB之间不存在的电路结构：1
测试类型：VAT，CPT
设备类型：MSC、TMSC、GMSC
正常消息序列
测试说明：
SP类型：全部
LAUIAM
1.在SPB发送一个初始地址消息，用信号监视器记录消息顺序。2.捡查A：消息顺序是否如上所示？3.检查B：是否向维护系统给出了指示测试编号：1.2.1
考: Q:724 $ 1.15.1
：电路复原
分 项日：在一条空闲电路上收到RSC日
YD/T 1662-2007
的：检验当收到一个电路复原消总时，SPA将发送一个释放完成消息作为响应测试预置条件：被测试的电路处于空闲状态结构：1wwW.bzxz.Net
测试类型：VAT
设备类型：MSC、TMSC、GMSC
正常消息序列
测试说明：
SP类型：全部
1.在SPB发送一个电路复原消息，用信号监视器记录消息顺序。2.检查A：电路是否空闲？
3.检查B：消息顺序是否如上所示3
YD/T1662-2007
测试编号：1.2.2
考：Q.724 5 1.15.1
目：电路复原
分项日：在一条空闲电路上发送RSC目
的：检验SPA能够产生电路复原消息测试预置条件：被测试的电路处于空闲状态结构：1
测试类型：VAT
设备类型：MSC、TMSC、GMSC
正常消总序列
测试说明：
SP类型：全部
I.在SPA发送一个电路复原消息，用信号监视器记录消息顺序。2.检查4：电路足否空闲？
3.捡查B：消息顺序是否如上所示测试编号：1.2.3
参考：Q.72451.15.2
目：电路复原
分项目：收到电路群复原消息
YD/T 1662-2007
的：检验在5s内收到两个电路群复原消息，SPA将发送一个电路群复原证实消息作为响应测试预置条件：
结构：1
测试类型：VAT
设备类型：MSC、TMSC、GMSC
正常消息序列
测试说明：
SP类型：全部
1.在5s内从SPB发送两个电路群复原消息，用信号监视器记录消息顺序。2.检查A：这个电路群是否空闲？3.检查B：消息顺序是否如王所示?4.在端点A闭塞2条电路（CIC-X利Y，由端点B发送的GRS的控制电路包含这两条电路，检售点A响应的GRA消息的状态字段，对应的CIC=X和Y的状态比特应设置为1。（或者设置为0.随后用发送闭塞电路的方式）
5.在端点B闭塞2条电路（CIC-X和Y），由端点B发送的GRS的控制电路包含这两条电路，检查端点A响应的GRA消息的状态字段，对应的CIC=X和Y的状态比特应设置为0。注：端点H发送的GRS消息的范围字段的取值建议为1~30YD/T1662-2007
测试编号：1.2.4
参考：Q,724 5 1.15.2
日：电路复原
分项日：发送群复原消息
的：检验SPA能够产生电路群复原消息测试预置条件：
结构：1
测试类型：VAT
设备类型：MSC、TMSC、GMSC
止常消息序列
测试说明：
SP类型：全部
1.在5s内从SPA发送两个电路群复原消息，用信号监视器记录消顺序。2.检查A：这个电路群是否空闲？3.检查B：消息顺序是否如上所示？4.在端点A闭寒2条电路（CIC=X和Y），由端点A复原包含这两条电路的电路群，检查这两条电路是否处于空闲状态。
5.在端点B闭塞2条电路（CIC-X和Y），由端点A复原包含这两条电路的电路群，如果GRA中与这两条电路对应状态字段为1时，检查电路是否处于远端闭塞状态：如果GRA中与这两条电路对应状态字段为0时，检查这两条电路是否处于空闲状态。注：发送的GRS消息范围字段建议取值为1-30。当受影响的电略群中包括信令链路使电略编号不连续时，建议系统发送多个GRS消息来复原电路，使发送的GRS消息复原的电略范围学段中不包括信令链路的时隙号测试编号：1.3.1.1
考：Q.72465.2
顶月：群闭塞/解除闭塞
分项图：收到HGE
目的：检验硬件故障群闭塞过程可被正确启动测试预置条件：
结构：1
测试类型：VAT
设备类型：MSC，TMSC、GMSC
正常消息序列
测试说明：
SP类型：全部
1.在Ss内从SPB发送两个面向硬件故障的群闭塞消息，用信号监视器记录消息顺序。2.检查A：验证在HGB消息中的范围字段指示电路上的呼叫：只能源于SPB。3.在5s内从SPB发送两个面问硬件故障的解除群闭寒消息。4.检查B：验证在HGU消息中的范围字段指示电路上的呼叫，可源于任一SP。5.检查C：消息顺序是否如上所示？流：端点B发这的HGB/HGU消息的范围字段的取值建议为[-30YD/T 1662-2007
YD/T 1662-2007
测试编号：1.3.1.2
考：Q.724 85.2
日：群闭寒/解除闭塞
分项日：发送HGB
的：检验SPA能够产尘面向硬件故障的群闭塞利解除群闭寒消息测试预置条件：
结构：1
测试类型：VAT
设备类型：MSC、TMSC、GMSC
正常消息序列
测试说明：
SP类型：全部
1.在5s内从SPA发送两个面向硬付故障的群闭塞消息，用信号监视器记录消息顺序。2.检查A：验证在HGB消总中的范围字段指示电路上的呼叫，只能源于SP A。3.在5s内从SP A发送两个面向硬件故障的解除群闭塞消息。4.检查B：验证在HGU消息中的范围字段指示电路上的呼叫可源于任一SP。5.检查C：消息顺序是否如上所示？注：发送的 HGB/HGU 消息范围字段建议取值为 1~30测试编号：1.3.1.3
考：Q,724多5.1
项日：群闭塞/解除闭塞
分项目：收到MGB
的：检验SPA能够产生面向维护的群闭塞和解除群闭塞消息目
测试预置条件：电路空闲
结构：1
测试类型：VAT，CPT
设备类型：MSC、TMSC、GMSC
正常消息序列
测试说明：
SP类型：全部
1.在5s内从SPB发送两个面向维护故障的群闭密消息，用信号监视器记录消息顺序。2.检查A：验证在MGB消息中的范翻字段指示电路上的呼叫，只能源于SPB。3.在5s内从SPB发送两个面向维护故障的解除群闭塞消息。4.检查B：验证在MGU消息中的范围字段指示电路上的呼叫，可源于任SP。5.检查 C：消息顺序是否如上所示？往；端点B发送的 MGB/MGU 消息的范用字段的取值建议为 1-30YD/T 1662-2007
