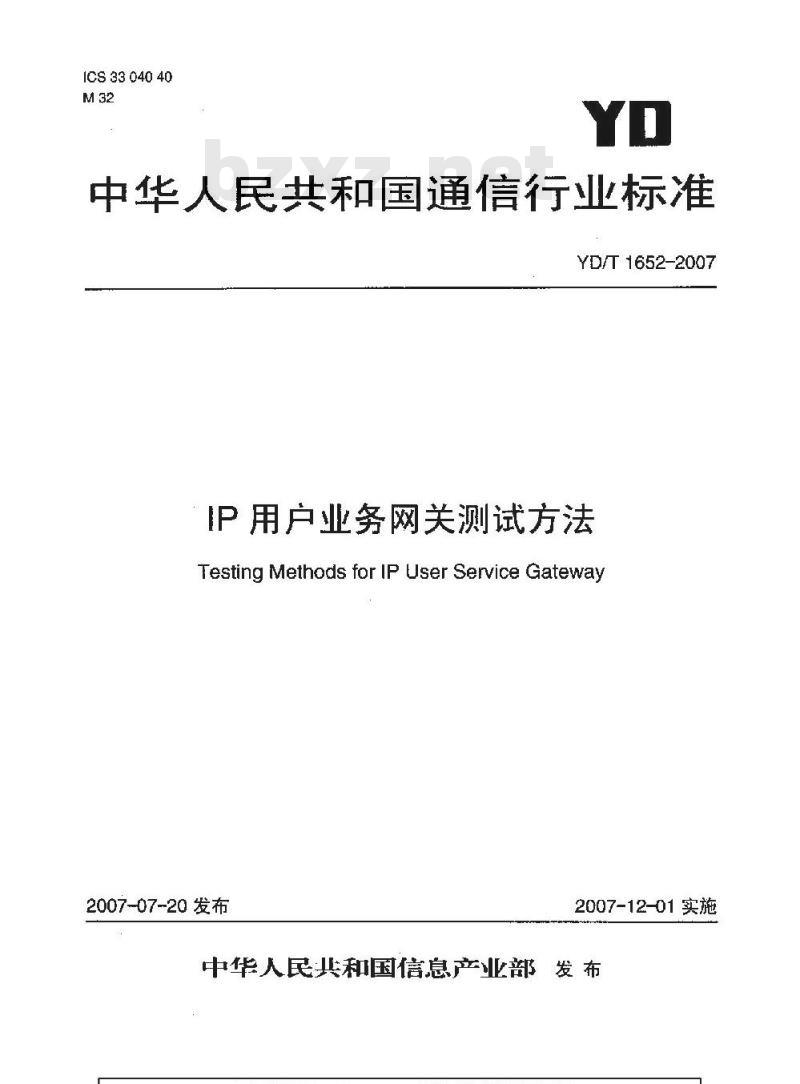

【通信行业标准(YD)】 IP用户业务网关测试方法

ICS 33 040 40
中华人民共和国通信行业标准
YD/T 1652-2007
IP用户业务网关测试方法
Testing Methods for IP User Service Gateway2007-07-20 发布
2007-12-01实施

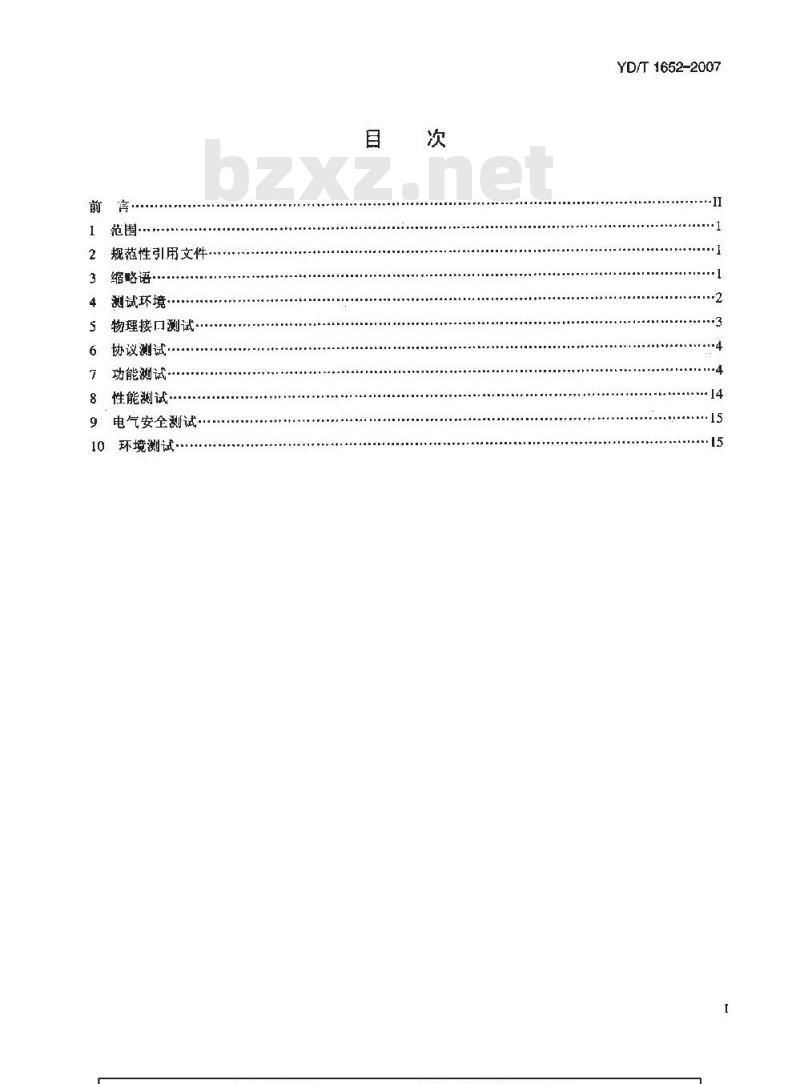

中华人民共和国信息产业部发布前
范围·
规范性引用文件，
缩略语
4测试环境
s物理接口测试
协议测试：
功能测试·
8性能测试
电气安全测试
环境测试
YD/T1652-2007

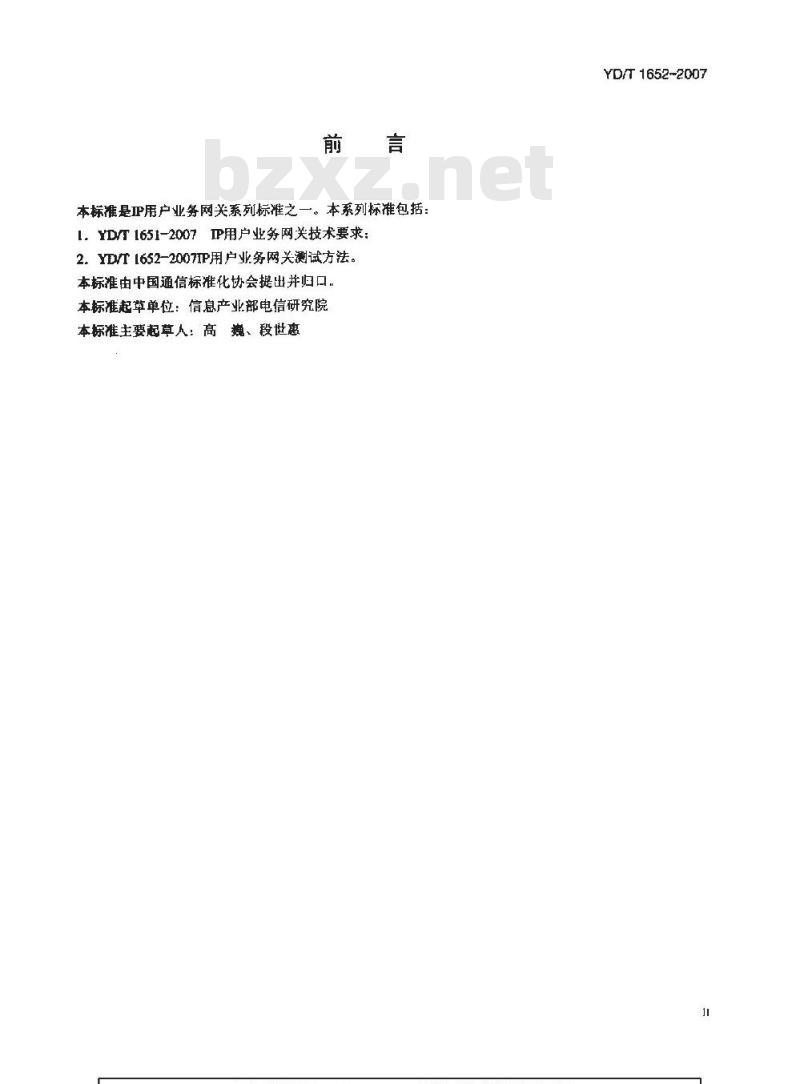

本标准是P用户业务网关系列标准之一。本系列标准包括：1.YDT1651-2007TP用户业务网关技术要求：2YD/T[652-2007IP用户业务网关测试方法。本标准由中国通信标准化协会提出并归口.本标准起草单位：信息产业部电信研究院规巍、段世惠
本标准主要起草人：高
YD/T1652-2007

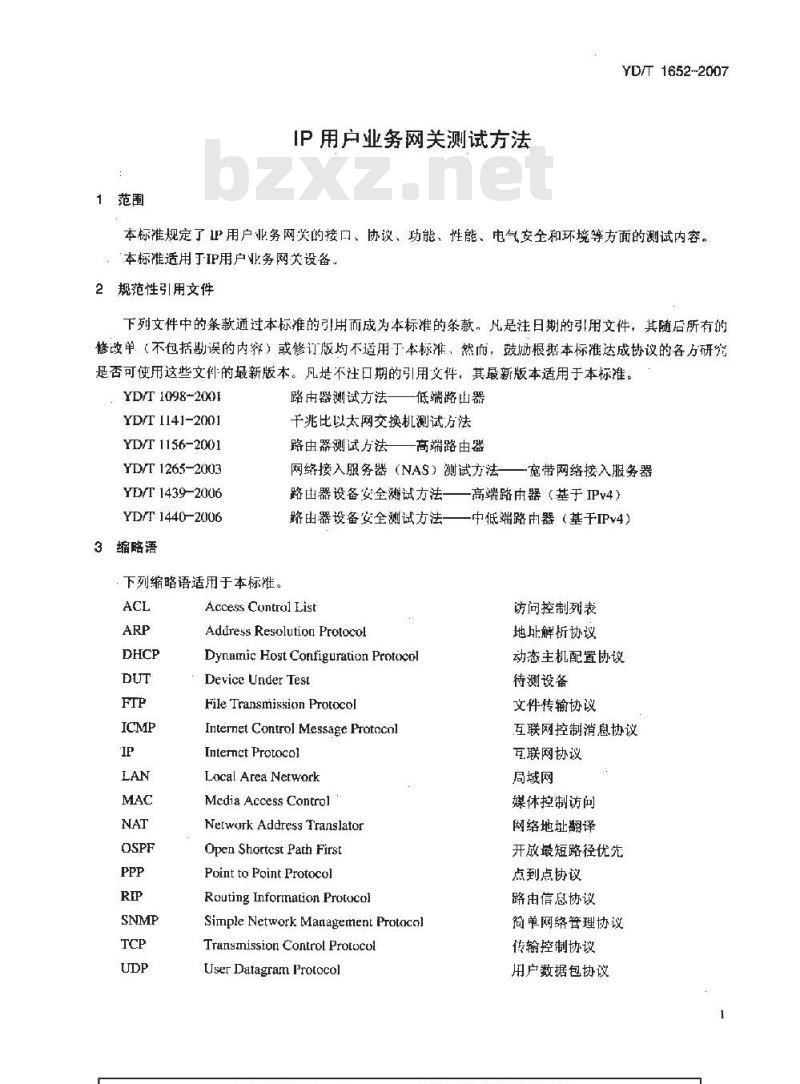

1范围
IP用户业务网关测试方法
YD/T 1652-2007
本标准规定了业用户业务网关的接口、协议、功能、性能、电气安全和环境等方面的测试内容。本标准适用于P用户业务网关设备。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款，凡是注日期的引用文件，其随后所有的修改单，（不包括勘误的内穿）或修订版均不适用丁本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注口期的引用文件，其最新版本适用于本标准。YD/T 1098-2001
YD/T I141-2001
YD/T 1156-2001
YD/T1265-2003
YD/T 1439-2006
YD/T 1440-2006
3缩略语
下列缩略语适用于本标准。
路由器测试方法——低端路山器千兆比以太网交换机测试方法下载标准就来标准下载网
路由器测试方法—高端路由器
网络接入服务器（NAS）测试方法一宽带网络接入服务器路器设备安全试方法—高端路由器（基于IPv4）一中低端路器（基于IPv4）
路出器设备安全测试方法一
Access Control List
Adtress Resolution Protocol
Dynamic Host Configuration ProtocolDevice Under Test
File Transmission Protocol
Internet Control Message ProtocolIntemct Protoco]
Lacal Area Network
Mcdia Access Control
Network Address Translator
Open Shortest Path First
Point to Point Protocol
Routing Inforination Protoco)Simple Network Management ProtacalTransmission Control Protocol User Datagram Protocol
访问控制列表
地址解析协设
动态主机配置协议
待测设备
文件传输协议
互联网控制消息协议
互联网协议
局域网
媒休控制访问
网络地址翻译
开放最短路径优先
点到点协议
路由信息协议
简单网络管理协议
传输控制协议
用户数据包协议
YD/T 1652-2007

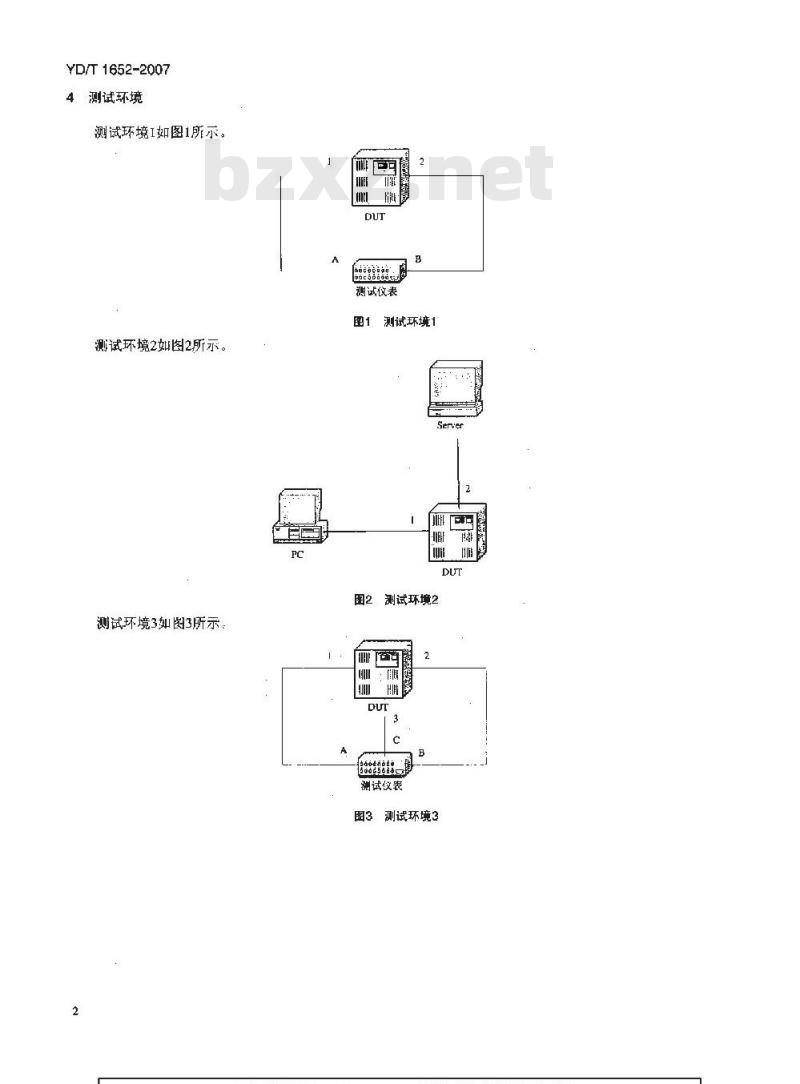

4测试环境
测试环境I如图1所示。
测试环境2如图2所示。
测试环境3如图3所示
测试仪表
测试环境1
国2测试环境2
测试仪表
图3测试环境3
5物理接口测试
5.1快速以太网接口测试
5.1.110/100Base-T接口测试
测试编号：1
测试项目：10/100Base-T接口万通能力测试测试目的：检验DUT10/100Base-T接口的通功能测试环境：测试环境1
测试过程：
1按测试环境连接设备，仪表与DUT.万联接门均为10/100Base-T接口：2正确配置仪表IP地址，并由A接口B接口发送流单预期结果：
1在步骤1中，DUT与仪表接口应能正常协商，并进行MAC地址学习：2在步骤2中，DUT应能正常转发流量判定原则：应符合预期结果要求，否则为不合格测试编号：2
测试项目：10/100Base-T接口传输距离测试测试月的：检验DUT10/100BSe-T接口的长距离传箱测试环境：测试环境
测试过程：
1按测试环境连接设备，仪表与DUT互联接口均为I0/100Base-T接口2仪表接口A与DUT接口1采用100m距离的物理线路连接预期结果：
在步骤2中，DUT与仪表接日应协商正常，并能逃行正常数据转发判定原则：应符合预期结果要求，否则为不合格5.2千兆以太网接口测试
5.2.11000Base-LX接口测试
本部分测试内容参见YD/T1141-2001第5.1.1节。5.2.21000Base-SX接口测试
本部分测试内容参见YD/T 1141-2001第5.1.2节。5.2.31000Base-T接口测试
本部分测试内容参地YD/T1141-2001第5.1.3节。YD/T1652-2007
YD/T 1652-2007
6协议测试
本部分所列协议測试内容，若设备不支持则为可选。6.1 TCP/IP (AAP、iP、ICMP、UDP、TCP) 测试本部分测试内容参见YDT1098-2001第4.5、4.6、4.7、4.9:和4.10节。6.2 PPP 测试
本部分测试内容参见YD/T1098-2001第4.4节。6.3路由协设测试
6.3.1 RIP 测试
6.3.1.1 RIPv1 测试
本部分测诚内容参见YD/T 1098-2001第4.11节。6.3.1.2A[Pv2 测试
本部分测试内容参见YD/T1098-2001第4.12节，6.3.2OSPFv2测试
本部分测试内容参见YD/T1098-2001第4.15节，6.4 IPSec 测试
本部分测试内容参见YD/T1439-2006路由器设备安全测试方法7功能测试
配置静态路由功能测试
测试编号：3
测试项日：静态路中配置功能测试测试H的：检验DUT配置静态路由的功能测试环境：测试环境1
测试过程：
1按测试环境连接设备：
高端路由器（基于IPv4）》。
2在DUT上配置一条到X.X.X.X的静态路由，下跳为仪表接口B的地址3中仪表接口A向DUT发送目的地址为X.X.X.X的数据包预期结果：
在步骤3中，仪表接口B应能止常接收测试数据包判定原则：应符合预期结果要求。否则为不合格7.2地址管理功能测试
7.2.1地址分配功能测试
測试编号：4
测试项目：DHCP地址分配功能测试（可选）测试月的：检验DUT实现DHCIPServer功能测试环境：测试环境2
测试过程：
按测试环境迮接设备！
在DUT上配置DHCPServer，并配置地址池X.X.X.X~X.X.X.Y：3：由PC向DUT发起地址分配请求预期结果：
在步骤3中，PC应能正确分配到P地址，地址应在地址池范围之内判定原则：应符合预期结果要求，否则为不合格7.2.2网络地址翻译（NAT）功能测试本部分测试内容参见YD/T1440-2006第5.5节。7.3流量控制功能测试
测试编号：5
测试项目：基于端的带宽管理功能测试测试日的：检验DUT根据端口进行带宽管理的功能测试环境：测试环境1
测试过程：
按测试环境连接设备，保证仪表接口A到仪表接口B之间的连通性：2在DUT上为接口1配置游宽控制，设定上限带宽为X，小于接口带宽3由仪表接口A向仪接B发送速率为Y（Y>X）的流量预期结果：
在步骤3中，仪表接口B应只能接收到速率为X的测试数据包判定原卿；应符合预期结果要求，否则为不含格YD/T 1652-2007
YD/T 1652-2007
测试编号：6
测试项目：基于用户的带宽管理功能测试（可选）测试日的：检验DUT根据用户进行带宽管理的功能测试环境：测试环境3
测试过程：
1按测试环境连接设备，保证仪表接口A、B到仪表接口C之间的逆通性；2“在仪表接口A模拟一个用户M接入DUT，在仪表接口B上模拟一个用N接入DUT；3在DUT上为用户M配置上限带宽为X，对用户N不做带宽限制：4·由仪表接口A向仪表接口C发送速率为Y（>X）的流量：5停上步媒4中流量的发送，中仪表接B向仪表接口C发送速率为Y的流量预期结果：
1在步骤4中，仪表接口C应只能接收到速率为X的测试数据色；2在步骤5中，仪表接口C应能接受到速率为Y的测试数据包判定原则：应符合预期结果要求，否则为不合格测试编号：7
测试项月：基于源/日的P地址的带宽管理功能测试（可选）测试日的：检验DUT根据源/目的IP地址进行带宽管理的功能测试环境：溅试环境1
测试过程
1按测试环境连接设备，保证仪表接口A到仪表接口B之间的连通性，在DUT上配置日的地址为Y.Y.Y.Y的静态路由，下跳为仪表接口B；2在DUT上为源地址为X.X.X.X，日的地址为Y.Y.Y.Y的数据流配置带宽控制，设定上限带宽为X，小于接口带宽：
3由仪表接口A向仪表接口B发送速率为Y（Y>X）的流最，数据流源地址为X.X.X.X，的地址为Y.Y.Y.Y:
4停止步骤3中流量的发送，由仪表接口A向仪表接口B发速率为Y（>X）的流量，数据流源地址为X.x.x.X，且的地址为仪表接口B的接口地址预期结果：
在步骤3中，仪表接口B应只能接收到速率为X的测试数据包：2在步骤4中，仪表接口B应能接收到速率为Y的测试数据包判定原则：应符合预期结果要求，否则为不合格6
测试编号：8
测试项目：基于协议类型的带宽管理功能测试（可选）测试H的：检验DUT根据数据包的协议类型进行带宽管理的功能测试环境：测试环1
测试过程：
1按测试坏境连接设备，保证仪表接口A到仪表接门B之间的逆性：YD/T1652-2007
2在DUT上为协议类型为M的数据包配置带宽控制，设定上限带宽为X，小丁接口带宽：3山仪表接口A向仪表接口B发送速密为Y（>X）的流量，数据包协议类型为M；4停止步骤3中流量的发送，山仪表接L.IA向仪表接口B发送速率为Y（>X）的流量，数据包协议类型为N
预期结果：
！在步骤3中，仪表接口B应只能接收到速率为X的测试数据包：2在步骤4中，仪表接口B应能接收到速率为Y的测试数据包判定原则：应符合预期结果要求，否则为不合格测试编号：9
测试项月：基丁自定义业务类型的带究管理功能测试（可选）测试目的：检验DUT根据自定义业务类型进行带宽管理的功能测试环境：测试环境！
测试过程：
1按测试环境连接设备，保证仪表接口A到仪表接山B之间的连通性；2在DUT.上定义业务类型，并为该业务数据流配宵带究控制，设定上限带宽为X，小于接口带宽：3内仪表接口A向仪表接门B发送速率为Y（Y>X）的业务流量：4停止步骤3中流量的发送，中仪表接A向仪表接口B发送速率为Y（YX）的非定义业务流量预期结果：
1在步骤3中，仪表接山B应只能接收到速率为X的测试数据包：2在步骤4中，仪表接口B应能接收至到速率为Y的测试数包判定原则：应符合预期结果要求，否则为不合格YD/T1652-2007
测试编号：10
测试项日：按时间段配置带宽管理策略功能测试（可选）测试几的：检验DUT能够按时间段进行带宽管理策略的配置测试环境：测试环境1
测试过程：
1按测试环境连接设备，保证仪表接门A到仪表接口B之间的迁通性；2，在DUT上为业务类型为M的数据包配置带宽控制，设定.上限带宽为X，小于接口带宽，并为带宽管理策略配置时闻段：
3在配置生效时间段内，由仪表接门A向仪表接口B发送速率为Y（>X）的流量，流罩业务类型为M4在配置生效时间段外，由仪表接ⅡA向仪表接口B发送速率为Y（>X）的流量，流量业务类型为M预期结果：
1在步骤3中，仪表接口B应贝能接收到速率为X的测试数据包：2在步骤4中，仪表接口B应能接收到速率为Y的测试数据包判定原则：应符合预期结果要求，否则为不含格测试编号：！
测试项目：情宽管理粒度测试
测试月的：检验DUT的带宽管理粒度测试环境：测试坏境1
测试过程：
！按测试环境连接设备，保证仪表接口A到仪表接口B之间的连通性：2在DUT.上配置带宽控制，带宽控制规则可以为DUT所支打的任意方式，设定七限带宽为X，小于接口带宽：
3由仪表接口A向仪表接口B发送速率为Y（>X）的流量：4停止步骤3中流量的发送，重新设定上限带宽为X十A，A为厂家宜称的带宽管理粒度，山仪表接口A向仪表接口B发送速率为Z（Z>X+A）的流量预期结果：
！在步骤3中，仪表接口B应能接收到速率为X的测试数据包：2在步骤4中，仪表接B应能接收到速率为X+-A的测试数据包判定原则：应符合预期结果要求，否则为不合格7.4包过滤功能测试
7.4.1静态包过滤（ACL）功能测试本部分测试内穿参见YD/T1440-2006第5.4节：7.4.2动态包过滤功能测试
测试编号：12
测试项目：动态FTP过滤功能测试（可选）测试日的：检验DUT实现对FTP流量的动态过滤功能测试环境：测试环境2
测试过程：
1按测试环境连接设备，图中Server启用FTP服务：YD/T 1652-2007
2在DUT上配置对FTP的动态包过滤，不允许非内网用广请求的FTP数据流进入内部网络：由PC向Server发出PORT命令，协商端口后进行FTP操作：3
4中断步骤3中的FTP连接，中Server点接向PC发送ftp-data数据预期结果：
在步骤3中，PC应能正确进行FTP操作：2在步骤4中，DUT应过滤ftp-data报文判定原则：应符合预期结果要求，否则为不合格7.4.3根据信息内容进行包过滤功能测试测试编号：13
测试项月：根据HTTP内容进行过滤功能测试（可选）测试日的：拉验DUT实现根据HTTP内容进行过滤的功能测试环境：测试环境2
测试过程：
1按测试环境连接设备，图中Server启用www服务：2在DUT上配置根据某一URL的过滤，并由PC向Server发送请求该URL的HTTP消息：3在DUT上.配置过滤含有JavaApplet的HTTP资面，并由PC访问在Server.上的含有JavaApplet程序的页面：
4在DUT上配置过滤含有ActiveX的HTTP面，并山PC访问在Server.上.的含有ActiveX程序的页面预期结果：
在步骤2中。HTTP请求消息应被过滤：2在步骤3中，DUr应过滤含有JavaApplet的页面：在步骤4中，DUT应过滤含有ActiveX的页面判定原则：应衍合预期结果要求，否则为不合格
