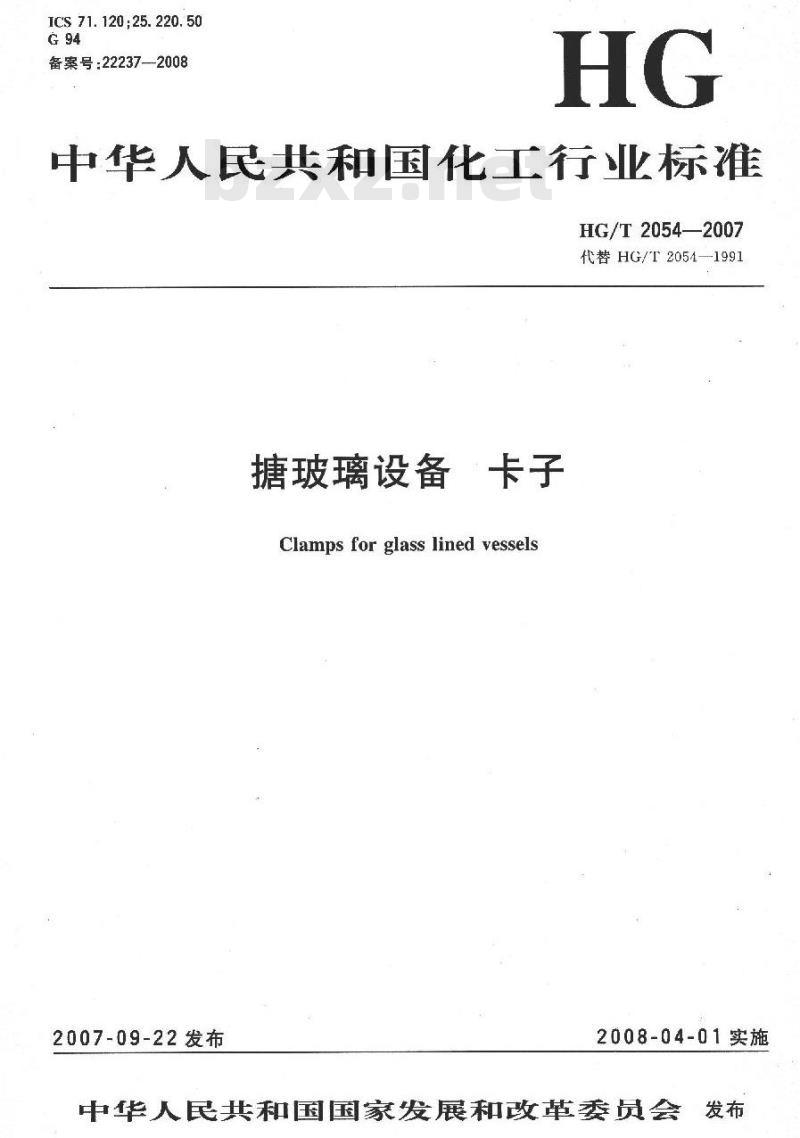

【化工行业标准(HG)】 搪玻璃设备 卡子

ICS71.120;25.220.50
备案号：22237—2008
中华人民共和国化工行业标准
HG/T2054—2007
代替HG/T2054—1991
糖玻璃设备“卡子
Clampsforglasslinedvessels
2007-09-22发布
2008-04-01实施

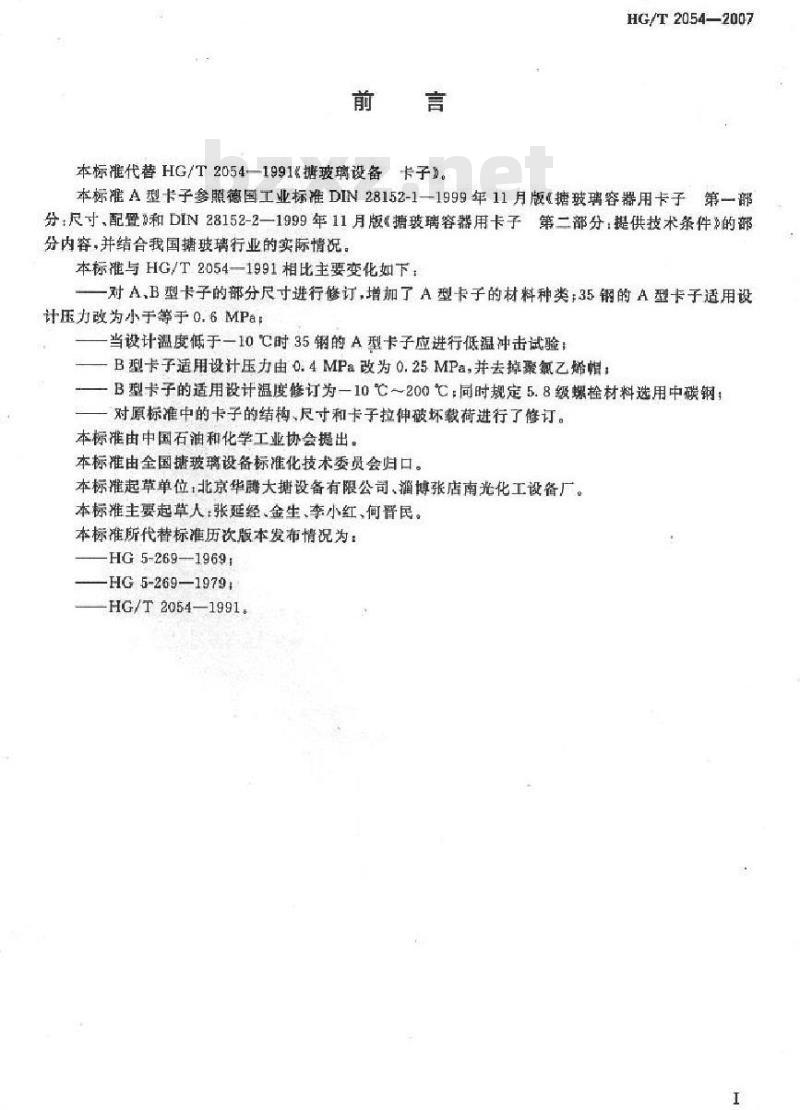

中华人民共和国国家发展和改革委员会前言
本标准代替HG/T2054—1991据玻璃设备卡子。HG/T20542007
本标准A型卡子参脱德国工业标准DIN28152-1一1999年11月版（塘玻璃容器用卡子第一部分：尺寸，配置和DIN28152-2一1999年11月版《携玻璃容器用卡子第二部分：提供技术条件的部分内容，并结合我国塘玻璃行业的实际情况。本标准与HG/T2054—1991相比主要变化如下一对A，B型卡子的部分尺寸进行修订，增加了A型卡子的材料种类；35钢的A型卡子适用设计压力改为小于等于0.6MPa
当设计温度低于一10C时35钢的A型卡子应进行低温冲击试验：一B型卡子适用设计压力由0.4MPa改为0.25MPa，并去掉聚氯乙烯帽：—B型卡子的适用设计温度修订为-10℃～200℃：同时规定5.8级螺栓材料选用中碳钢；对原标准中的卡子的结构尽寸和卡子拉伸破坏载荷进行了修订。本标准由中国石油和化学工业协会提出。本标准由全国糖玻璃设备标准化技术委员会归口。本标准起草单位北京华腾大据设备有限公司、淄博张店南光化工设备厂。本标准主要起草人张延经，金生、李小红、何晋民。本标准所代替标准历次版本发布情况为：HG5-269-1969;
-HG5-269—19791
-HG/T2054—1991.

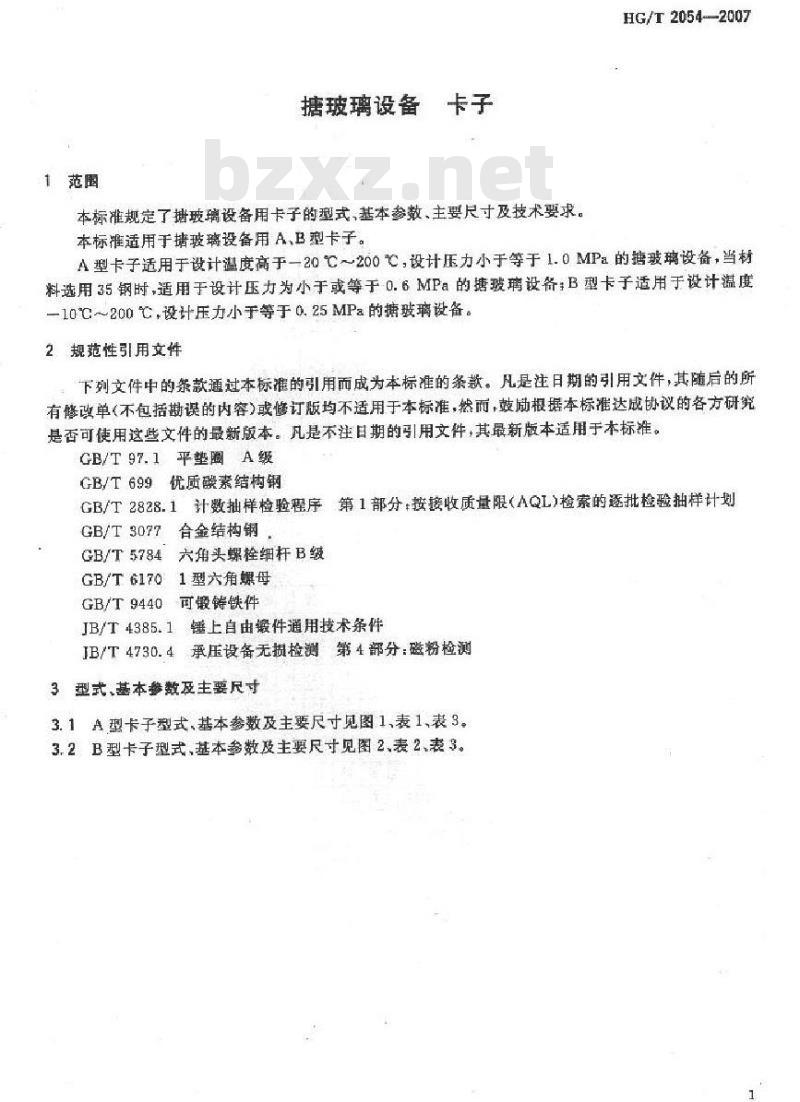

1范圈
携玻璃设备卡子
本标准规定了拱玻璃设备用卡子的型式，基本参数、主要尺寸及技术要求。HG/T2054-—2007
本标准适用于措玻璃设备用AB型卡子。A型卡子适用于设计温度高于一20℃～200℃，设计压力小于等于1.0MPa的携玻璃设备，当材料选用35钢时，适用于设计压力为小于或等于0.6MPa的塘玻璃设备：B型卡子适用于设计温度—10℃～200℃，设计压力小于等于0.25MPa的糖玻璃设备。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后的所有修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T97.1平垫圈A级
GB/T699优质磁素结构钢
GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL)检索的逐批检验抽样计划GB/T3077合金结构钢
GB/T5784六角头螺栓细杆B级
GB/T61701型六角螺母
GB/T9440可锻铸铁件
JB/T4385.1锤上自由锻件通用技术条件JB/T4730.4承压设备无损检测第4部分：磁粉检测3型式、基本参数及主要尺寸
3.1A型卡子型式，基本参数及主要尺寸见图1,表1,表3。3.2B型卡子型式、基本参数及主要尺寸见图2、表2、表3。HG/T 2054--2007
*M12X80
★M12×95
*M16×80
M16×100
*M16×120
*M20X85
M20×100
★M20×120
M24×95
M24X115
*M24X135
M27×120
M27×155
M27X190
M30×120
M30×155
M30×190
75~100
100~120
95~120
95~115
115~135
120~155
155~190
85~120
120155
155~190
带“*”规格优先采用。

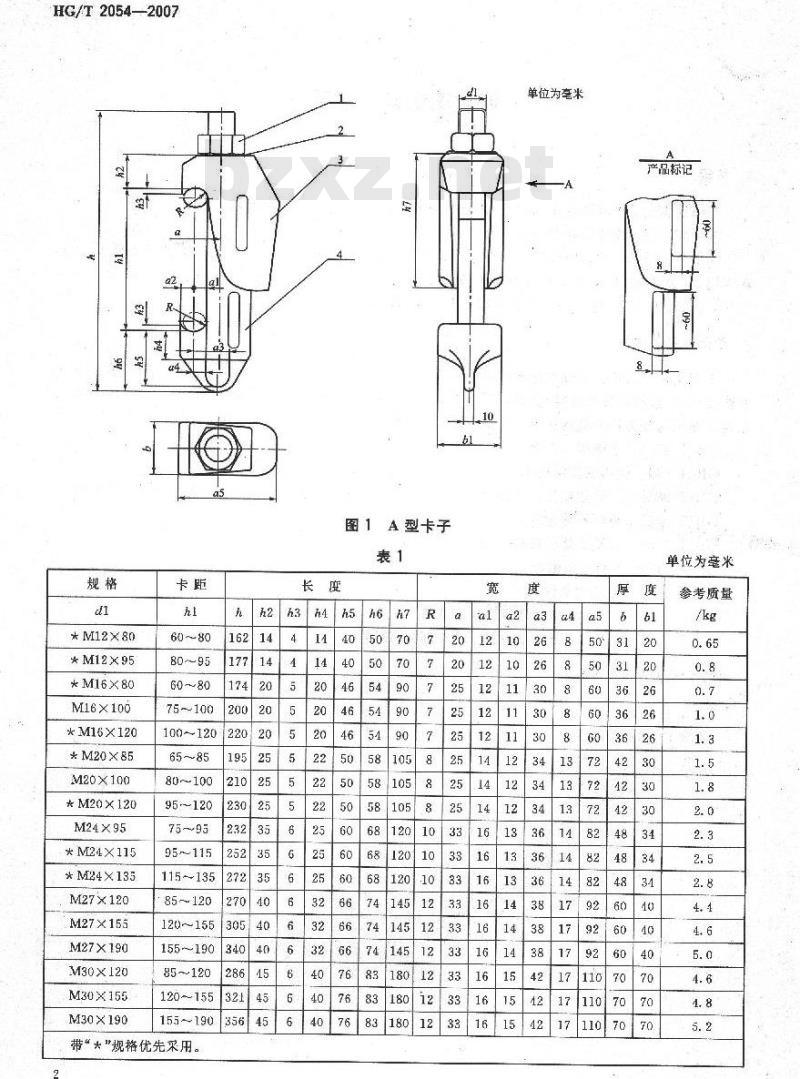

图1A型卡子
单位为毫米
产品标记
单位为毫米
参考质量
M12X80
M12X95
M16X95
M16x110
M20X110
M24X115
M24X135
90--110

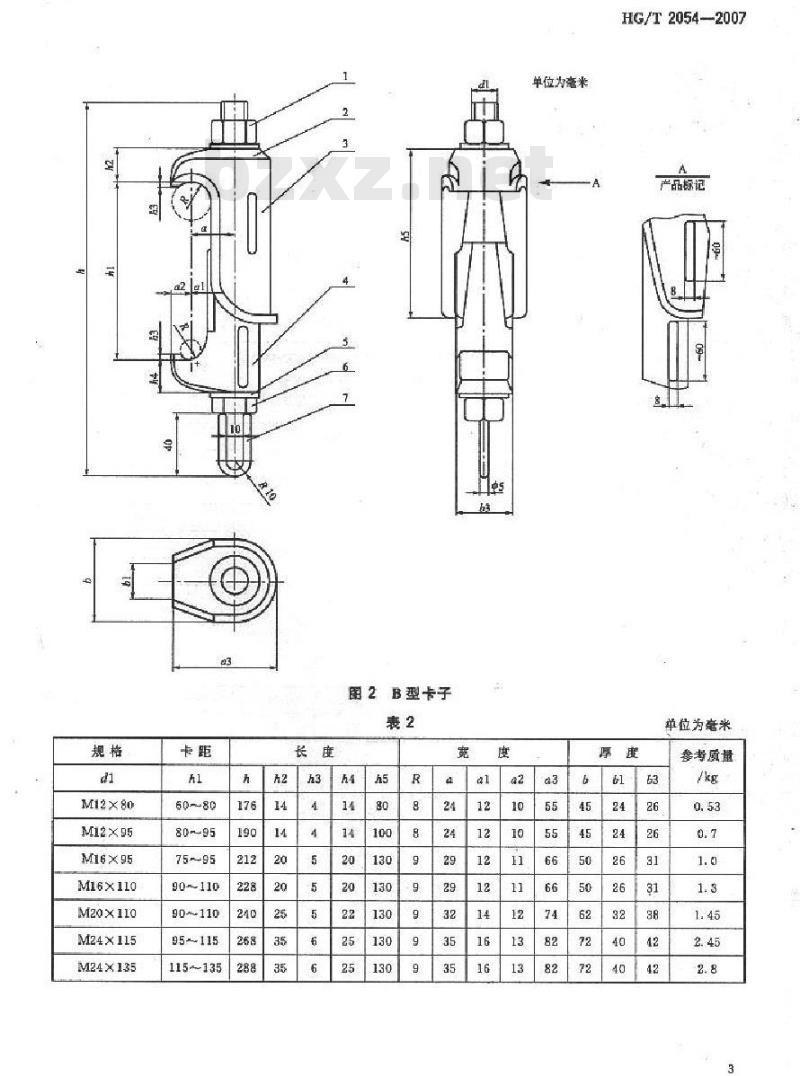

图2B型卡子
单位为毫米
HG/T 2054-2007
产品标记
单位为毫米
套考质量
HG/T2054—2007
3.3标记。
标准号
GB/T6170
GB/T 699
GB/T3077
GB/T 699
GB/T 3077
GB/T6170
GB/T 97.1
GB/T9440
GB/T 9440
GB/T5784
GB/T 97. 1
六角头螺栓
3.3.1材料和材料标记见表4。
材料名称
卡子类型和材料标记
40Gr,30CrMoA,35CrMoA,
35CrMoVA,25C12MoVA
40Gr、30CrMoA、35CrMaA,
35CrMoVA.25Cr2MoVA
KTH350-10免费标准bzxz.net
KTH 350-10
Q235-A
30CrMoA
3.3.2搏玻璃设备卡子标记按如下规定：35CrMoA
35CrMoVA
使月状牵，正火
当设计温度低于-10℃
时应进行低温冲击试验
使用状态，调质
使用状态：正火
当设计温度低于—10℃
时进行低温冲击试验
使用状态：调质
中碳铜
25Cr2MoVA
KTH350-10
卡子标记：卡子类型和材料标记一一螺纹直径×最大卡距一生产厂名称或生产厂代号。标记示例：A型卡于，材料35CrMoA，螺纹直径M24，最大卡距为115mm，生产厂代号××，其标记为：
A4-24X115XX
标记示例B型卡子，材料KTH350-10，螺纹直径M16，最大卡距为110mm，生产厂代号××，其标记为：
B-16X110XX
4技术要求
4.1卡子拉伸破坏载荷不得小于表5规定。A型
卡子材料
30CrMoA
35CrMoA
35CrMoVA
25Cr2MoVA
KTH350-10
4.2卡子应在平均卡距
HG/T2054—2007
单位为平年
m十hm）下进行拉伸，卡距相对伸长大于或等于15%即认为被坏。2
4.3锻造卡子按JB/T4385.1规定的Ⅱ级锻件要求，并按Ⅱ级锻件硬度抽检比例进行磁粉检测，按JB/T4730.4Ⅱ级合格。
4.4每批卡子例造后，参照GB/T2828.1规定的方法和程序，按表6的数值进行批样，做拉伸试验。4.5搏玻璃设备卡子在交货时，制造厂必须提供相对应的合格证、拉伸试验数据、材料质量证明书和生产批号。
4.6塘玻璃设备卡子在交货时制造厂须果取可靠的防锈措施。表6
批量/件
≤1000
拉伸试验拍检数
1%，且不少于5件
0.5%，且不少手10件
5包装，运输和贮存
允许不合格数
1.不合格数小于或等于被抽检数的10%为合格2.不合格数大于被拥检数10%且小于或等于20%者，可进行1～2次复查抽检，复查抽检数同前面已插检数合并计算，但总不合格件数应小于或等于总拍检数的10%为合格，
5.1出厂产品应附有装箱单、材料质量证明和产品合格证：产品合格证至少包括拉伸试验数据和生产批号：
5.2整箱发运搬动和运输时避免碰撞。5.3产品应室内存放，不充许露天存放或堆放。5
