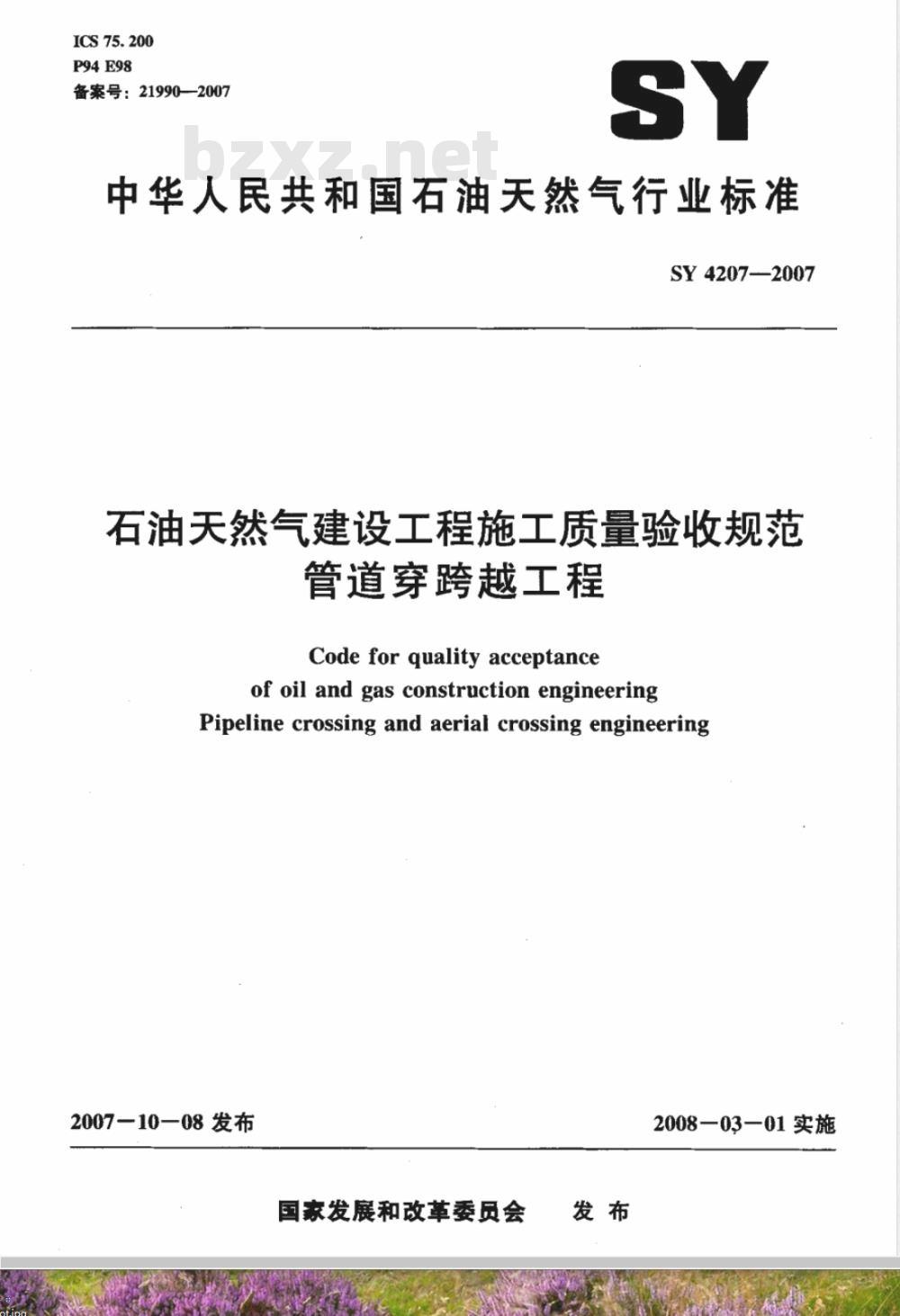

【石油天然气行业标准(SY)】 石油天然气建设工程施工质量验收规范 管道穿跨越工程

ICS75.200
P94E98
备案号：21990—2007
中华人民共和国石油天然气行业标准SY 4207-2007
石油天然气建设工程施工质量验收规范管道穿跨越工程
Code for quality acceptance
of oil and gas construction engineeringPipeline crossing and aerial crossing engineering2007-10-08发布
国家发展和改革委员会
2008—03—01实施

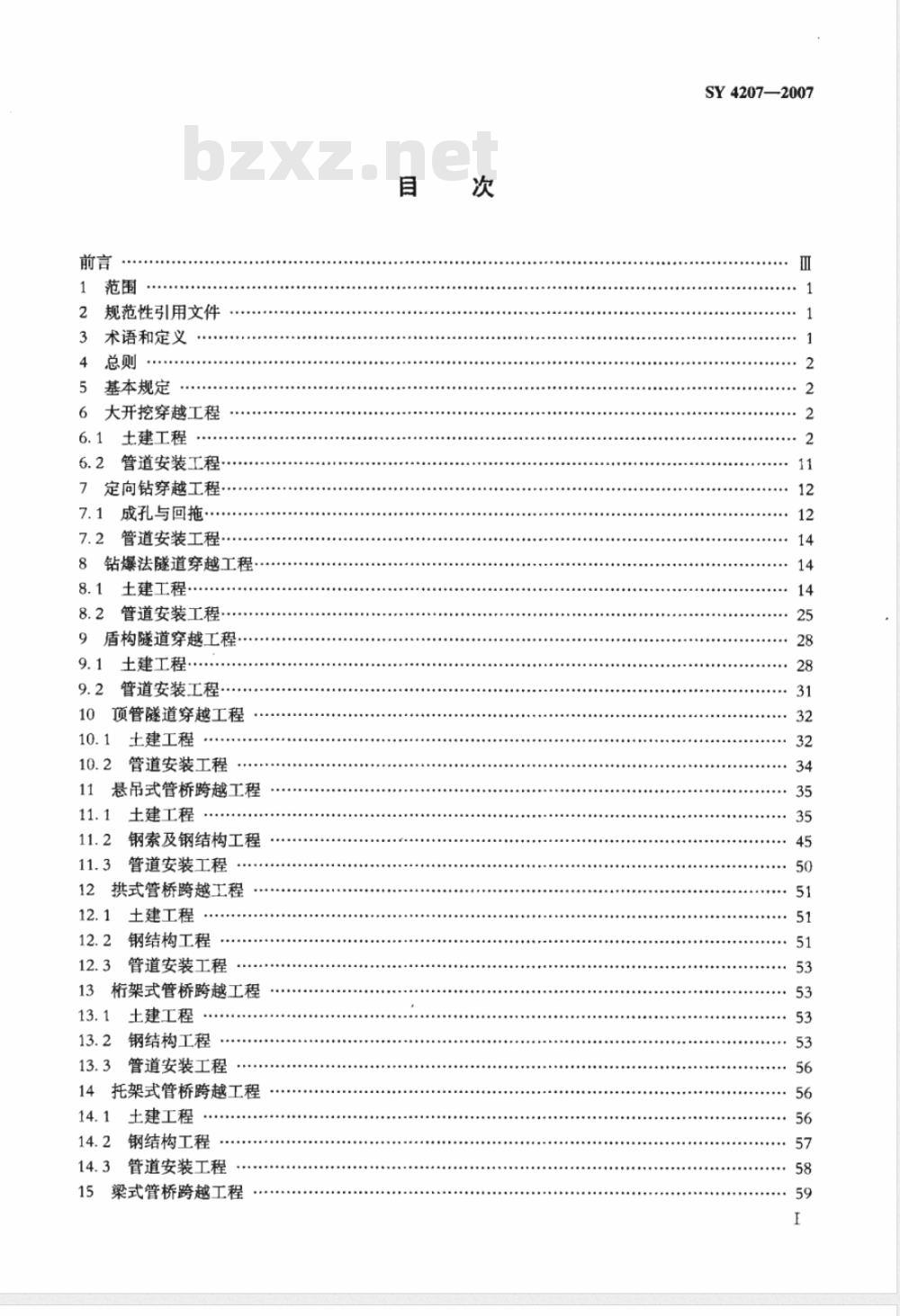

1范围
规范性引用文件
术语和定义
基本规定
大开挖穿越工程
6.1土建工程
6.2管道安装工程…
7定向钻穿越工程..
7.1成孔与回拖
7.2管道安装工程·
8钻爆法隧道穿越工程·
土建工程
管道安装工程·
9盾构隧道穿越工程·
9.．土建工程…
管道安装工程·
10顶管隧道穿越工程
土建工程
管道安装工程免费标准bzxz.net
11悬吊式管桥跨越工程
11.1土建工程
11.2钢索及钢结构工程
11.3管道安装工程
12拱式管桥跨越工程
12.1土建工程
12.2钢结构工程
12.3管道安装工程
13桁架式管桥跨越工程
13.1土建工程
13.2钢结构工程
13.3管道安装工程
14托架式管桥跨越工程
14.1土建工程
14.2钢结构工程
14.3管道安装工程
15梁式管桥跨越工程
SY 4207—2007
SY4207—2007

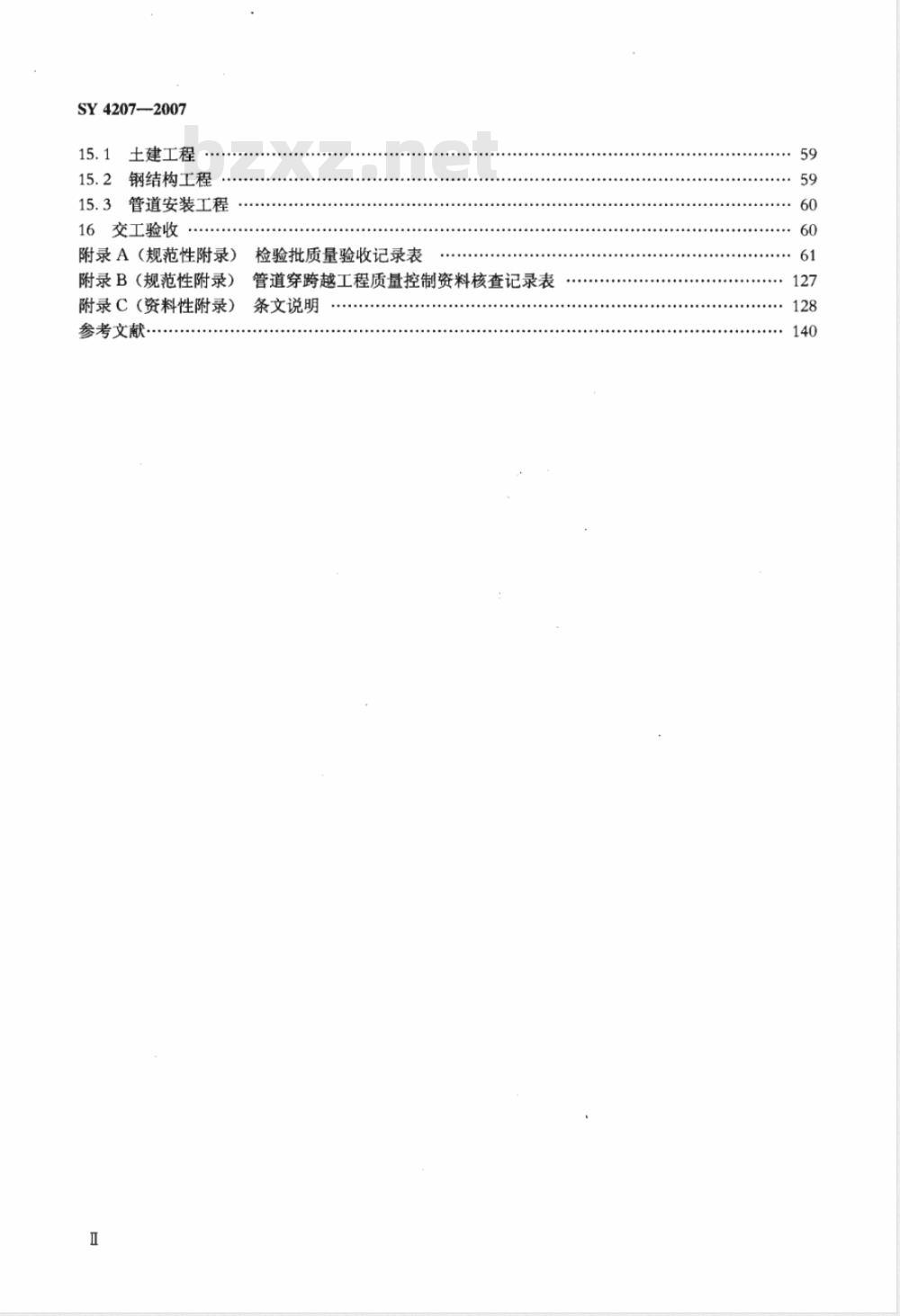

15.1土建工程
15.2钢结构工程
15.3管道安装工程
16交工验收
附录A（规范性附录）
附录B（规范性附录）
附录C（资料性附录）
参考文献
检验批质量验收记录表
管道穿跨越工程质量控制资料核查记录表条文说明
SY4207-2007

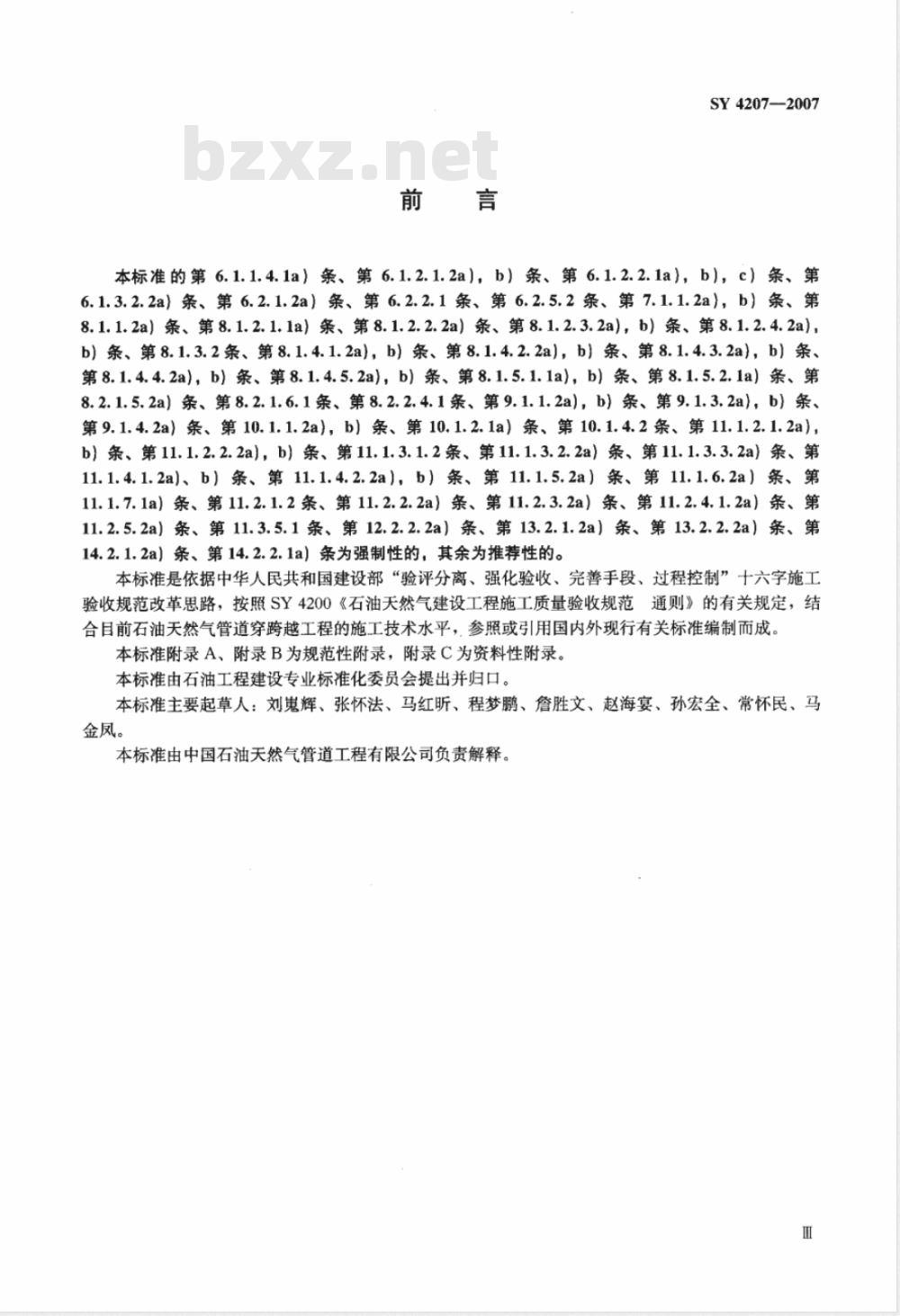

本标准的第6.1.1.4.1a）条、第6.1.2.1.2a），b）条、第6.1.2.2.1a），b），c）条、第6.1.3.2.2a）条、第6.2.1.2a）条、第6.2.2.1条、第6.2.5.2条、第7.1.1.2a)，b）条、第8.1.1.2a）条、第8.1.2.1.1a）条、第8.1.2.2.2a）条、第8.1.2.3.2a)，b）条、第8.1.2.4.2a)，b）条、第8.1.3.2条、第8.1.4.1.2a)，b）条、第8.1.4.2.2a)，b）条、第8.1.4.3.2a)，b）条、第8.1.4.4.2a)，b）条、第8.1.4.5.2a)，b）条、第8.1.5.1.1a)，b）条、第8.1.5.2.1a）条、第8.2.1.5.2a）条、第8.2.1.6.1条、第8.2.2.4.1条、第9.1.1.2a)，b）条、第9.1.3.2a)，b）条、第9.1.4.2a）条、第10.1.1.2a)，b）条、第10.1.2.1a）条、第10.1.4.2条、第11.1.2.1.2a)，b）条、第11.1.2.2.2a)，b）条、第11.1.3.1.2条、第11.1.3.2.2a）条、第11.1.3.3.2a）条、第11.1.4.1.2a)、b）条、第11.1.4.2.2a），b）条、第11.1.5.2a）条、第11.1.6.2a）条、第11.1.7.1a）条、第11.2.1.2条、第11.2.2.2a）条、第11.2.3.2a）条、第11.2.4.1.2a）条、第11.2.5.2a）条、第11.3.5.1条、第12.2.2.2a）条、第13.2.1.2a）条、第13.2.2.2a）条、第14.2.1.2a）条、第14.2.2.1a）条为强制性的，其余为推荐性的。本标准是依据中华人民共和国建设部“验评分离、强化验收、完善手段、过程控制”十六字施工验收规范改革思路，按照SY4200《石油天然气建设工程施工质量验收规范通则》的有关规定，结合目前石油天然气管道穿跨越工程的施工技术水平，参照或引用国内外现行有关标准编制而成。本标准附录A、附录B为规范性附录，附录C为资料性附录。本标准由石油工程建设专业标准化委员会提出并归口。本标准主要起草人：刘鬼辉、张怀法、马红昕、程梦鹏、詹胜文、赵海宴、孙宏全、常怀民、马金凤。
本标准由中国石油天然气管道工程有限公司负责解释。1范围

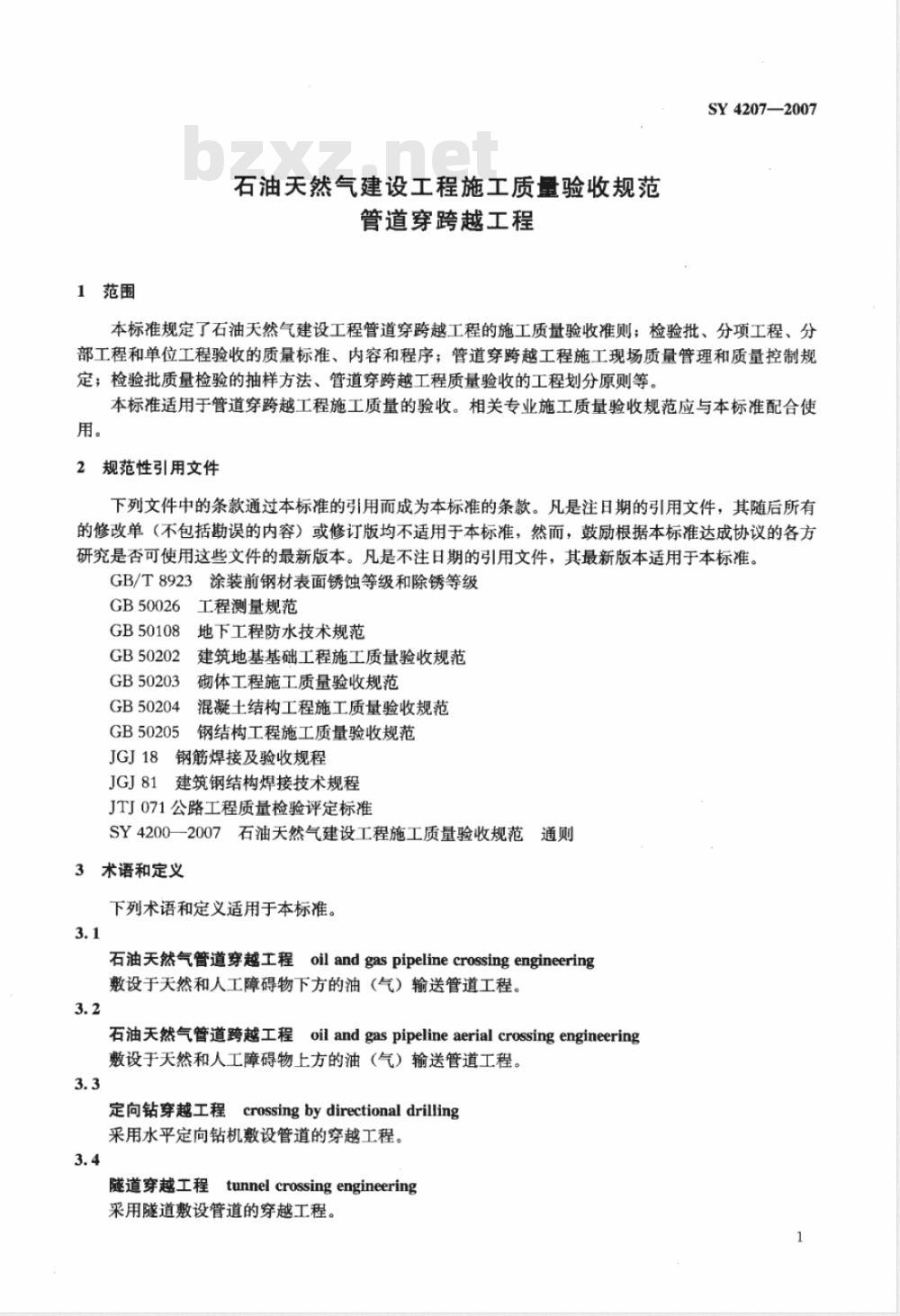

石油天然气建设工程施工质量验收规范管道穿跨越工程
SY4207—2007
本标准规定了石油天然气建设工程管道穿跨越工程的施工质量验收准则；检验批、分项工程、分部工程和单位工程验收的质量标准、内容和程序；管道穿跨越工程施工现场质量管理和质量控制规定；检验批质量检验的抽样方法、管道穿跨越工程质量验收的工程划分原则等。本标准适用于管道穿跨越工程施工质量的验收。相关专业施工质量验收规范应与本标准配合使用。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T8923涂装前钢材表面锈蚀等级和除锈等级GB50026工程测量规范
GB50108
地下工程防水技术规范
GB50202
建筑地基基础工程施工质量验收规范GB50203
砌体工程施工质量验收规范
混凝土结构工程施工质量验收规范GB50204
GB50205
钢结构工程施工质量验收规范
JGJ18钢筋焊接及验收规程
JGJ81建筑钢结构焊接技术规程
JTJ071公路工程质量检验评定标准SY4200—-2007石油天然气建设工程施工质量验收规范通则3术语和定义
下列术语和定义适用于本标准。3.1
石油天然气管道穿越工程oil andgas pipelinecrossingengineering敷设于天然和人工障碍物下方的油（气）输送管道工程。3.2
石油天然气管道跨越工程oilandgaspipelineaerial crossingengineering敷设于天然和人工障碍物上方的油（气）输送管道工程。3.3
定向钻穿越工程crossingbydirectionaldrilling采用水平定向钻机敷设管道的穿越工程。3.4
隧道穿越工程tunnelcrossingengineering采用隧道敷设管道的穿越工程。SY 4207—2007
悬吊式管桥跨越工程suspensioncabletypepipelineaerial crossingengineering采用悬索或斜拉索等结构形式架空敷设管道的跨越工程。3.6
拱式管桥跨越工程archtypepipelineaerialcrossingengineering采用拱的形式架空敷设管道的跨越工程。3.7
桁架式管桥跨越工程trusstypepipelineaerialcrossingengineering采用桁架形式架空敷设管道的跨越工程。3.8
托架式管桥跨越工程bracketbeam type pipelineaerial crossing engineering采用托管拉索组成的空间格架形式架空敷设管道的跨越工程。3.9
梁式管桥跨越工程beampipelineaerialcrossingengineering采用梁的形式架空敷设管道的跨越工程。3.10
桥面系统floorsystemofbridge
管道跨越工程的桥面构造系统，包括桥面板、桥面桁架、检修通道及栏杆等。4总则
4.1本标准依据现行的国家有关工程施工质量的法规、管理标准和国家及相关行业有关技术标准的规定而编制的。
4.2管道穿跨越工程采用的主要材料、半成品、成品、构配件、器具和设备在进入施工建设时应提供相应的质量证明文件。
4.3本标准中尚未列人的工程，应由建设单位制定或采用相应的质量验收标准，作为质量验收的依据，并报主管部门备案。
4.4管道穿跨越工程施工质量的验收除应执行本标准外，尚应符合国家现行有关标准的规定。4.5本标准应与SY4200一2007配套使用。5基本规定
5.1穿跨越工程的施工现场质量管理应符合SY4200一2007中5.1规定。5.2本标准将穿越工程、跨越工程作为单位工程，其分部工程、分项工程与检验批划分见表1和表2，若为小型穿跨越，可将穿越工程作为所在线路段单位工程中的分部工程。6大并挖穿越工程
6.1土建工程
6.1.1管沟开挖
6.1.1.1般规定
a）测量放线应依据施工图设计，根据设定的相对坐标点和相对标高测量管沟中心线、沟底标高和沟宽。
b）应根据批准的施工方案确定管沟开挖采用的施工方法。6.1.1.2导流围堰管沟开挖
6.1.1.2.1主控项目
单位工程名称
大开挖穿越工程
定向钻穿越工程
钻爆法隧道穿越
表1穿越单位、分部、分项工程与检验批分部工程名称
土建工程
管道安装工程
成孔与回拖
管道安装工程
土建工程
管道安装工程
分项工程名称
管沟开挖
稳管工程
回填与护岸工程
组对焊接
防腐补口
阴极保护
清管、试压
管道下沟
导向孔钻进
导向孔扩孔
组对焊接
防腐补口
阴极保护
清管、试压
隧道开挖
支护工程
钢筋工程
竖井工程
防水工程
支架（墩）式管道安装
SY4207—2007
检验批
导流围堰管沟开挖
水下管沟开挖
沉管法管沟开挖
混凝土压重块稳管
混凝土连续覆盖层稳管
回填工程
护岸工程
组对焊接
防腐补口
阴极保护
清管、试压
管道下沟
导向孔钻进
导向孔扩孔
组对焊接
防腐补口
阴极保护
清管、试压
隧道开挖
锚杆支护
钢架支护
喷射混凝土支护
浇筑（预制）混凝土支护
钢筋工程
预注浆惟幕支护竖井
地下连续墙竖井
钻爆开挖竖井
工作坑
隧道复合式衬砌防水
隧道锚喷支护防水
组对焊接
防腐补口
阴极保护
SY4207—2007
单位工程名称
钻爆法隧道穿越
盾构隧道穿越工程
顶管隧道穿越工程
分部工程名称
管道安装工程
土建工程
管道安装工程
土建工程
管道安装工程
表1(续)
分项工程名称
支架（墩）式管道安装
埋设式管道安装
盾构环片制作
盾构机掘进
盾构环片拼装
盾构隧道防水
竖井工程
支架（墩）式管道安装
钢套管制作与组对
混凝土套管组对
套管顶进
顶管隧道防水
竖井工程
支架（墩）式管道安装
检验批
清管、试压
支架（墩）制作（浇筑）
管道安装就位
组对焊接
防腐补口
阴极保护
管道理设
盾构环片制作
盾构机掘进
盾构环片拼装
盾构隧道防水
预注浆雌幕支护成井 (坑)
地下连续墙
钻爆开挖竖井
工作坑
组对焊接
防腐补口
阴极保护
清管、试压
支架（墩）制作（浇筑)
管道安装就位
钢套管制作与组对
混凝土套管组对
套管顶进
顶管隧道防水
预注浆雌幕支护竖井
地下连续墙竖井
钻爆开挖竖井
工作坑
组对焊接
防腐补口
阴极保护
单位工程名称
项管隧道穿越工程
单位工程名称
悬吊式管桥跨越工程
拱式管桥跨越工程
分部工程名称
管道安装工程
表1 (续)
分项工程名称
支架（墩）式管道安装
跨越单位、分部、分项工程与检验批分部工程名称
土建工程
钢索及钢结构工程
管道安装工程
土建工程
分项工程名称
基坑开挖工程
基础工程
基桩工程
墩台工程
混凝土索塔工程
钢筋工程
预理件
锚具及连接件
钢质索塔
桥面结构
人行道板、栏杆、护栏
钢结构防腐
组对焊接
防腐补口
阴极保护
清管、试压
管道安装就位
基坑开挖工程
基础工程
基桩工程
SY4207-2007
检验批
清管、试压
支架（墩）制作（浇筑)
管道安装就位
检验批
基坑开挖工程
锚固墩
扩大基础
钢管桩
混凝土预制桩
混凝土灌注桩
混凝土墩台
柱式墩台
混凝土索塔工程
钢筋工程
预埋件
锚具及连接件
钢质索塔
桥面结构制作
桥面结构安装
人行道板、栏杆、护栏
钢结构防腐
组对焊接
防腐补口
阴极保护
清管、试压
管道安装就位
基坑开挖工程
扩大基础
钢管桩
混凝土预制桩
混凝土灌注桩
SY42072007
单位工程名称
拱式管桥跨越工程
桁架式管桥跨越工程
托架式管桥跨越工程
分部工程名称
土建工程
钢结构工程
管道安装工程
土建工程
钢结构工程
管道安装工程
土建工程
表2 (续)
分项工程名称
墩台工程
钢筋工程
预埋件
单管拱
桁架拱
钢结构防腐
组对焊接
防魔补口
阴极保护
清管、试压
管道安装就位
基坑开挖工程
基础工程
基桩工程
墩台工程
钢筋工程
预理埋件
钢桁架制作
桥面结构安装
钢结构防腐
组对焊接
防腐补口（保温）
阴极保护
清管、试压
管道安装就位
基坑开挖工程
基础工程
基桩工程
检验批
柱式墩台
混凝土墩台
钢筋工程
预埋件
单管拱
桁架拱
钢结构防腐
组对焊接
防腐补口
阴极保护
清管、试压
管道安装就位
基坑开挖工程
扩大基础
钢管桩
混凝土预制桩
混凝土灌注桩
柱式墩台
混凝土墩台
钢筋工程
预埋件
钢桁架制作
桥面结构安装
钢结构防腐
组装焊接
防腐补口（保温）
阴极保护
清管、试压
管道安装就位
基坑开挖工程
扩大基础
钢管桩
混凝土预制桩
混凝土灌注桩
单位工程名称
托架式管桥跨越工程
梁式管桥跨越工程
分部工程名称
土建工程
钢结构工程
管道安装工程
土建工程
钢结构工程
管道安装工程
表2(续）
分项工程名称
墩台工程
钢筋工程
预埋件
托架拉索制作
托架及桥面结构
钢结构防腐
组对焊接
防腐补口
阴极保护
清管、试压
管道安装就位
基坑开挖工程
基础工程
基桩工程
墩台工程
钢筋工程
预埋件
梁体及桥面构件安装
钢结构防腐
组对焊接
防腐补口
阴极保护
清管、试压
a）围堰内管沟沟底应平直，开挖深度允许偏差为土200mm。检验数量；每20m不应少于1处，检验方法：现场测量、仪器测量，检查施工记录。SY4207—2007
检验批
柱式墩台
混凝土墩台
钢筋工程
预埋件
托架拉索制作
托架及桥面结构
钢结构防腐
组装焊接
防腐补口
阴极保护
清管、试压
管道安装就位
基坑开挖工程
扩大基础
钢管桩
混凝土预制桩
混凝土灌注桩
柱式墩台
混凝土墩台
钢筋工程
预埋件
梁体及桥面构件安装
钢结构防腐
组对焊接
防腐补口
阴极保护
清管、试压
b）围堰内管沟开挖的质量要求及其检验数量、检验方法应符合表3的规定。表3围堰内管沟开挖的质量要求及其检验数量、检验方法质量要求
检验数量
检验方法
管沟位置应符合设计要求
管沟坡度应符合设计要求
每100m不应少于5处
观察检查、仪器测量
