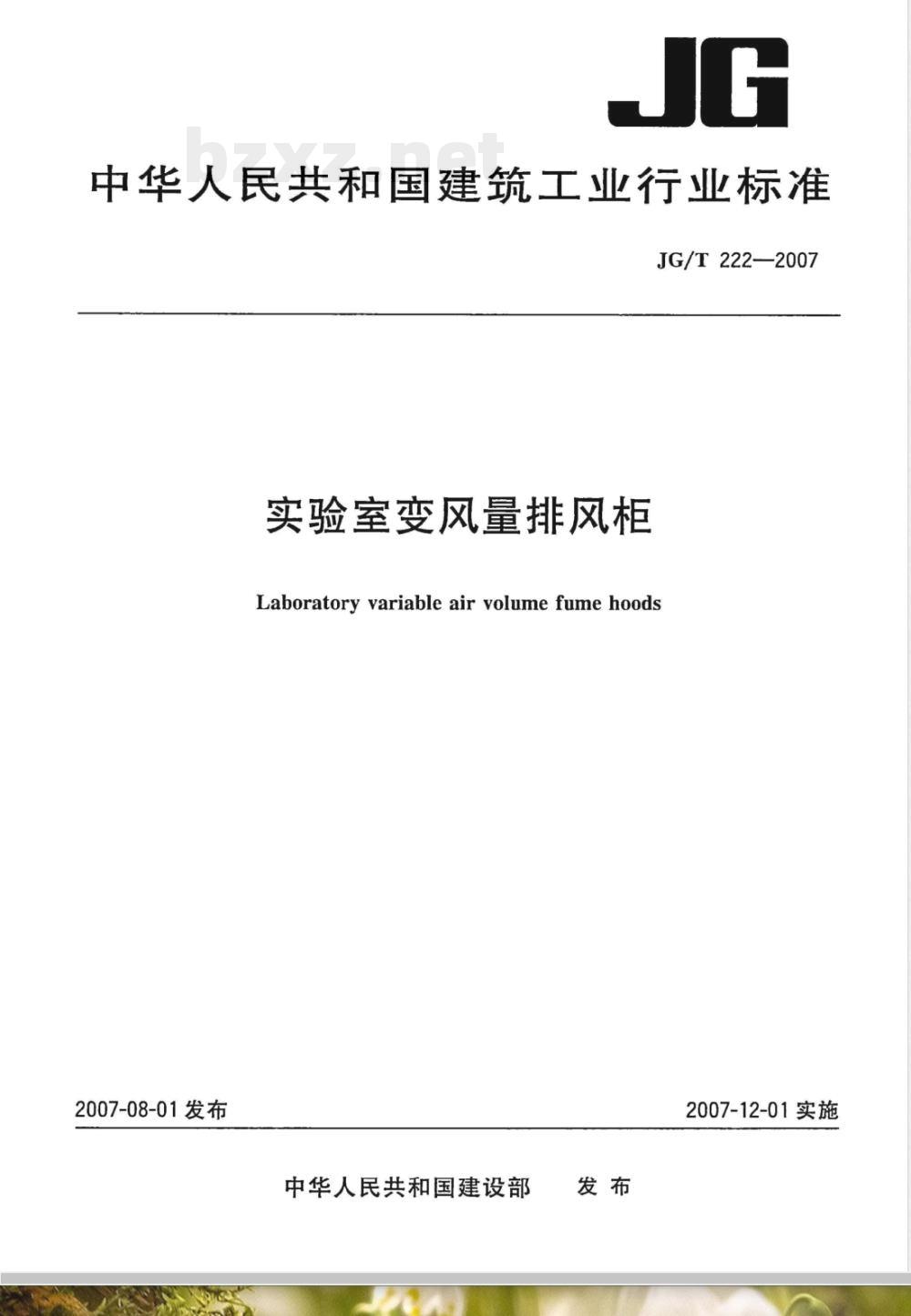

【建筑工业行业标准(JG)】 实验室变风量排风柜

中华人民共和国建筑工业行业标准JG/T222—2007
实验室变风量排风柜
Laboratory variable air volumefume hoods2007-08-01发布
中华人民共和国建设部
2007-12-01实施

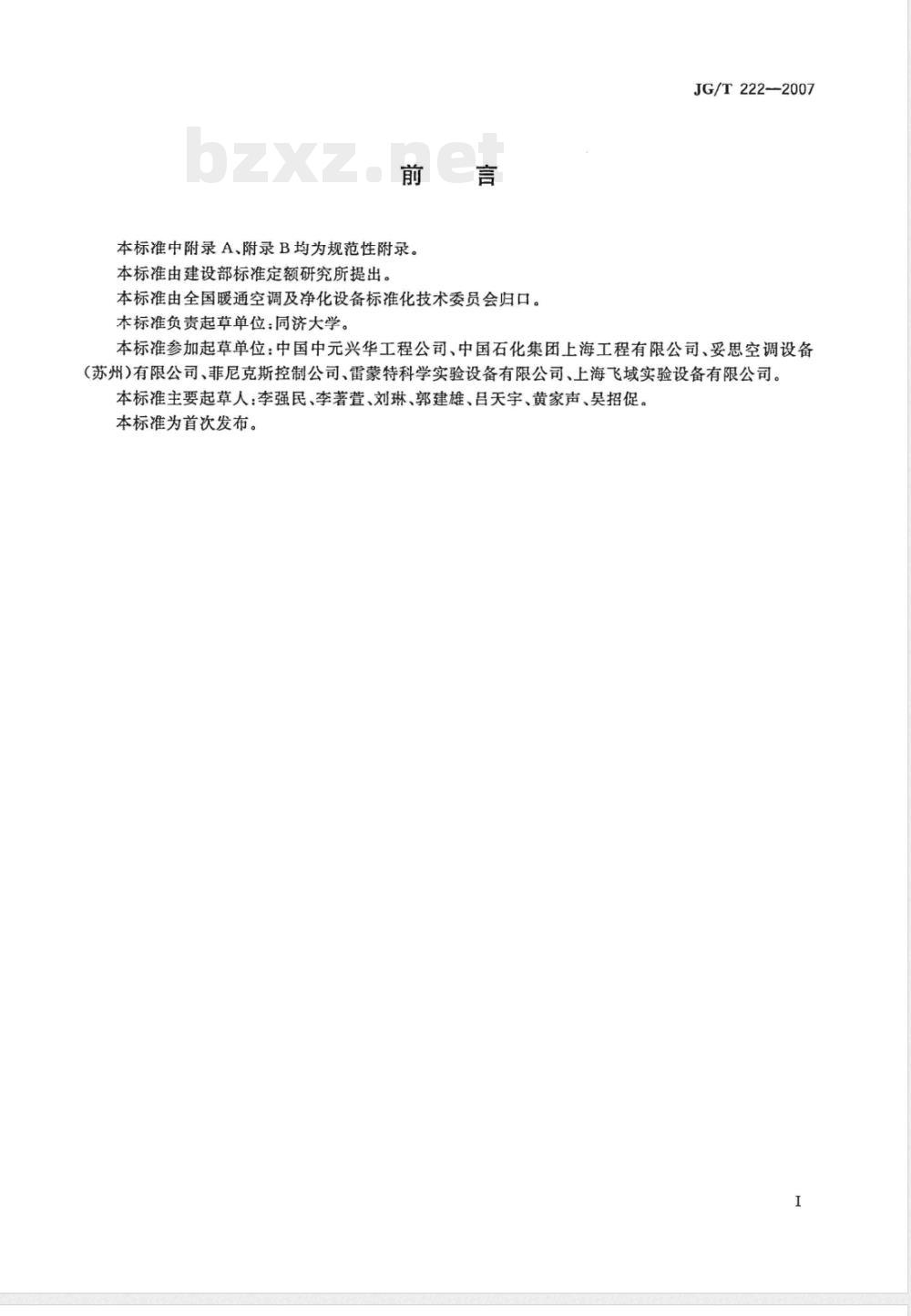

本标准中附录A、附录B均为规范性附录。本标准由建设部标准定额研究所提出。本标准由全国暖通空调及净化设备标准化技术委员会归口。本标准负责起草单位：同济大学。JG/T222-2007
本标准参加起草单位：中国中元兴华工程公司、中国石化集团上海工程有限公司、妥思空调设备（苏州）有限公司、菲尼克斯控制公司、雷蒙特科学实验设备有限公司、上海飞域实验设备有限公司。本标准主要起草人：李强民、李著萱、刘琳、郭建雄、吕天宇、黄家声、吴招促。本标准为首次发布。

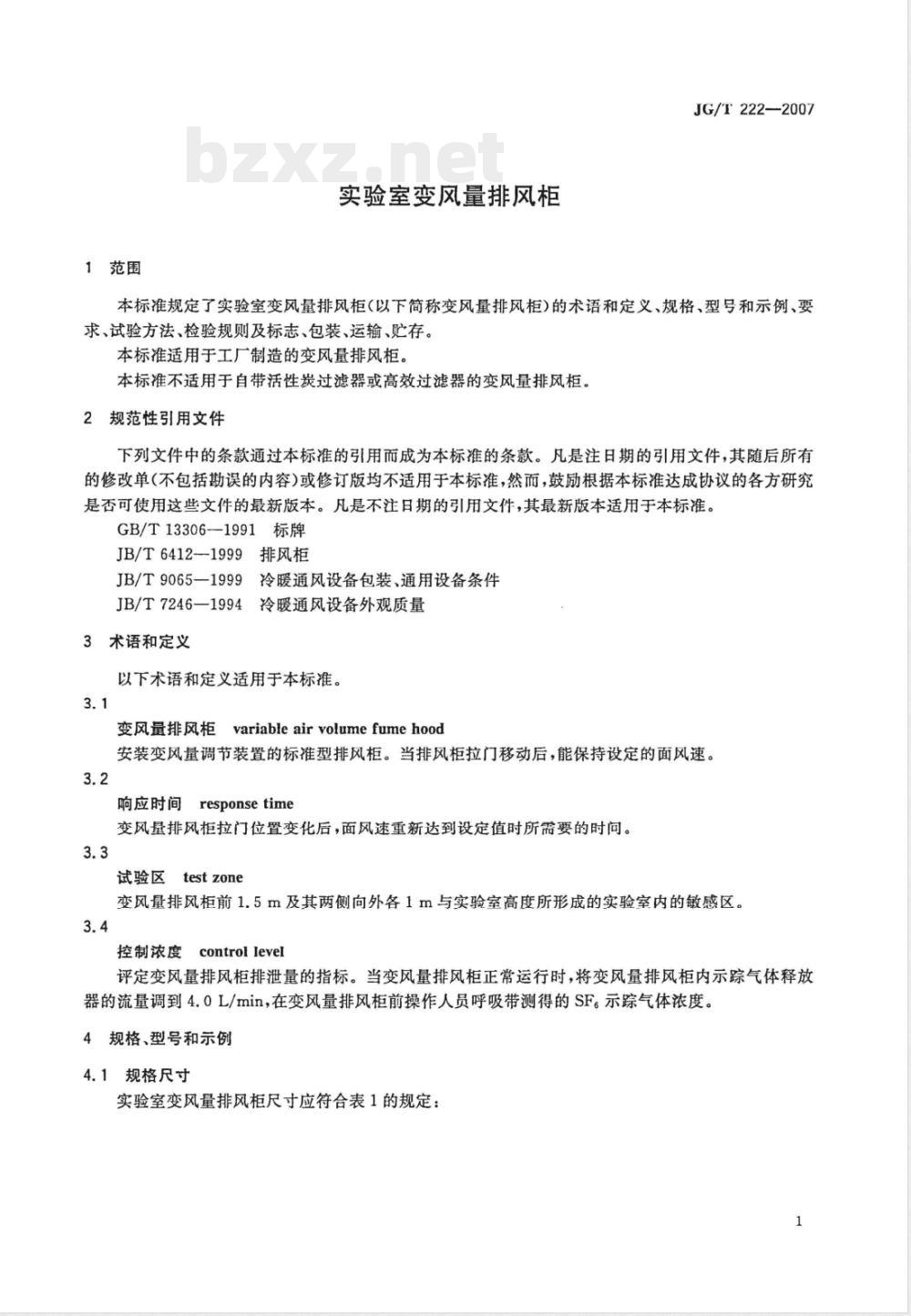

1范围
实验室变风量排风柜
JG/T222-2007
本标准规定了实验室变风量排风柜（以下简称变风量排风柜）的术语和定义、规格、型号和示例、要求、试验方法、检验规则及标志、包装、运输、贮存。本标准适用于工厂制造的变风量排风柜。本标准不适用于自带活性炭过滤器或高效过滤器的变风量排风柜。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T13306—1991标牌
JB/T6412-1999排风柜
JB/T9065—1999冷暖通风设备包装、通用设备条件JB/T7246-1994冷暖通风设备外观质量3术语和定义
以下术语和定义适用于本标准。3.1
variableair volumefumehood
变风量排风柜
安装变风量调节装置的标准型排风柜。当排风柜拉门移动后，能保持设定的面风速。3.2
响应时间
responsetime
变风量排风柜拉门位置变化后，面风速重新达到设定值时所需要的时问。3.3
试验区
testzone
变风量排风柜前1.5m及其两侧向外各1m与实验室高度所形成的实验室内的敏感区。3.4
controllevel
控制浓度
评定变风量排风柜排泄量的指标。当变风量排风柜正常运行时，将变风量排风柜内示踪气体释放器的流量调到4.L/min，在变风量排风柜前操作人员呼吸带测得的SF。示踪气体浓度。4规格、型号和示例
4.1规格尺寸
实验室变风量排风柜尺寸应符合表1的规定：1
JG/T222—2007
SBPG-120
SBPG-150
SBPG-180
4.2型号
800900
变风量排风柜尺寸
≤2400
变风量排风柜的型号应符合表2的规定：工作台面
800～900
表2变风量排风柜型号
产品名称
变风量调节装置
排风柜宽度/
工作台面材质种类
4.3标记
实验室变风量排风柜
风速检测
位移检测
不锈钢
环氧树脂
大理石
拉门最大
开启高度
600~800
变风量排风柜型号标记应由大写汉语拼音和阿拉伯数字组成。具体表示方法如下：0-0-0-0
工作台面材质种类
排风柜宽度
变风量调节装置
产品名称
示例：
单位为毫米
排风柜内
有效高度
≥1100
SBPG-F-150-G印变风量排风柜，风速检测型变风量调节装置，排风柜宽度为1500mm，不锈钢工作台面。SBPG-W-180-T
5要求
5.1技术要求

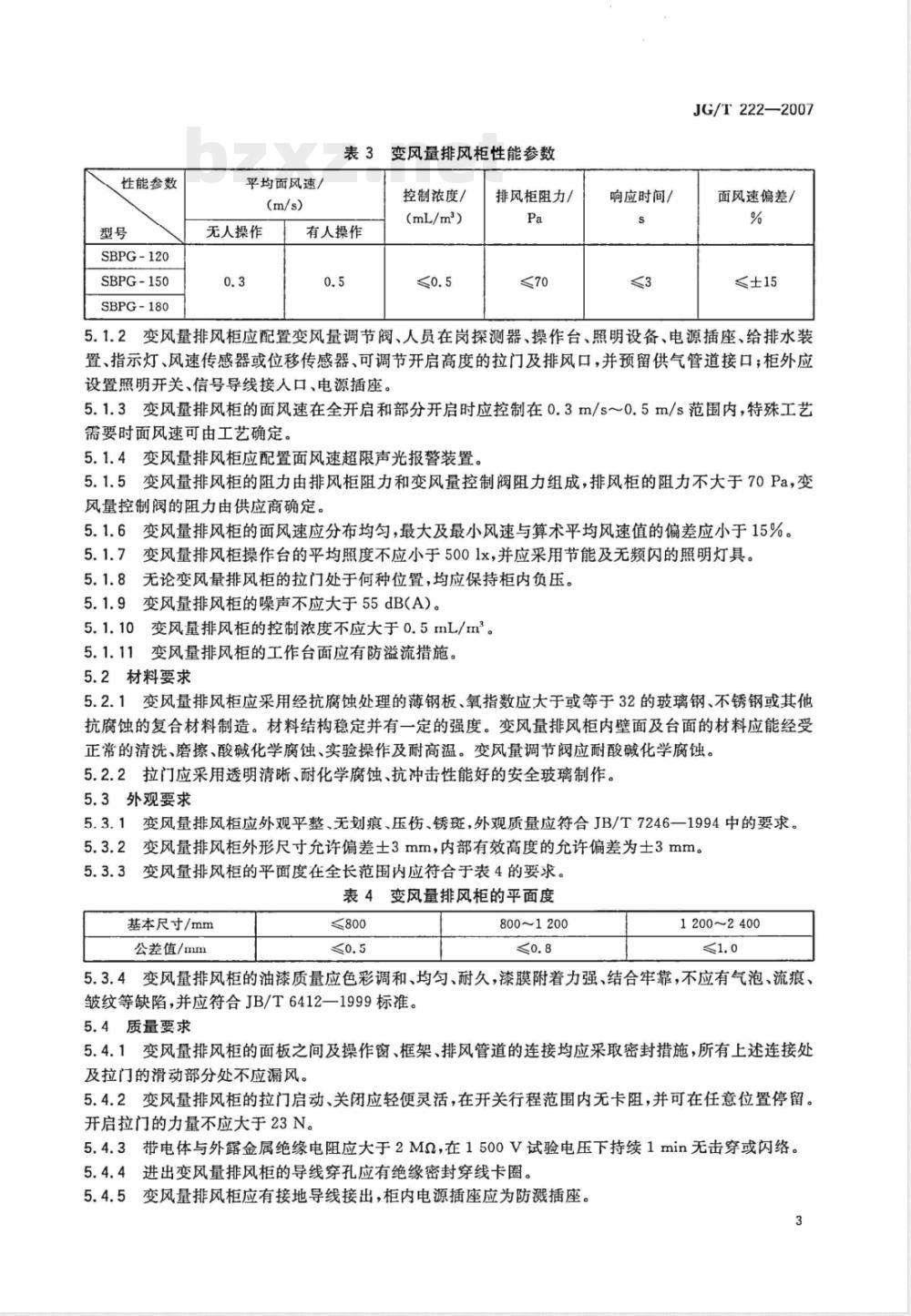

即变风量排风柜，位移检测型变风量调节装置，排风柜宽度为1800mm，陶瓷工作台面。5.1.1变风量排风柜性能参数应符合表3的规定。2
性能参数
SBPG-120
SBPG-150
SBPG-180
平均面风速/
无人操作
有人操作
变风量排风柜性能参数
控制浓度/
(mL/m)
排风柜阻力/
响应时间/
JG/T222—2007
面风速偏差/
《±15
5.1.2变风量排风柜应配置变风量调节阀、人员在岗探测器、操作台、照明设备、电源插座、给排水装置、指示灯、风速传感器或位移传感器、可调节开启高度的拉门及排风口，并预留供气管道接口：柜外应设置照明开关、信号导线接入口、电源插座。5.1.3变风量排风柜的面风速在全开启和部分开启时应控制在0.3m/s~0.5m/s范围内，特殊工艺需要时面风速可由工艺确定。
5.1.4变风量排风柜应配置面风速超限声光报警装置。5.1.5变风量排风柜的阻力由排风柜阻力和变风量控制阀阻力组成，排风柜的阻力不大于70Pa，变风量控制阀的阻力由供应商确定。5.1.6变风量排风柜的面风速应分布均匀，最大及最小风速与算术平均风速值的偏差应小于15%。变风量排风柜操作台的平均照度不应小于5001x，并应采用节能及无频闪的照明灯具。5.1.7
无论变风量排风柜的拉门处于何种位置，均应保持柜内负压。5.1.9变风量排风柜的噪声不应大于55dB(A)。5.1.10
变风量排风柜的控制浓度不应大于0.5mL/m变风量排风柜的工作台面应有防溢流措施。5.2材料要求
5.2.1变风量排风柜应采用经抗腐蚀处理的薄钢板、氧指数应大于或等于32的玻璃钢、不锈钢或其他抗腐蚀的复合材料制造。材料结构稳定并有一定的强度。变风量排风柜内壁面及台面的材料应能经受正常的清洗、磨擦、酸碱化学腐蚀、实验操作及耐高温。交变风量调节阀应耐酸碱化学腐蚀。5.2.2拉门应采用透明清晰、耐化学腐蚀、抗冲击性能好的安全玻璃制作。5.3外观要求
5.3.1变风量排风柜应外观平整、无划痕、压伤、锈斑，外观质量应符合JB/T7246一1994中的要求。5.3.2
变风量排风柜外形尺寸允许偏差士3mm，内部有效高度的允许偏差为士3mm。5.3.3
变风量排风柜的平面度在全长范围内应符合于表4的要求。表4变风量排风柜的平面度
基本尺寸/mm
公差值/mm
《800
800~1200
1200~2400
5.3.4变风量排风柜的油漆质量应色彩调和、均匀、耐久，漆膜附着力强、结合牢靠，不应有气泡、流痕、皱纹等缺陷，并应符合JB/T6412—1999标准。5.4质量要求
5.4.1变风量排风柜的面板之间及操作窗、框架、排风管道的连接均应采取密封措施，所有上述连接处及拉门的滑动部分处不应漏风。5.4.2变风量排风柜的拉门启动、关闭应轻便灵活，在开关行程范围内无卡阻，并可在任意位置停留。开启拉门的力量不应大于23N。
5.4.3带电体与外露金属绝缘电阻应大于2Mα，在1500V试验电压下持续1min无击穿或闪络。5.4.4进出变风量排风柜的导线穿孔应有绝缘密封穿线卡圈。5.4.5变风量排风柜应有接地导线接出，柜内电源插座应为防溅插座。3
JG/T222-2007
6试验方法
6.1试验条件
6.1.1试验应在试验室内进行。试验室应设在建筑物内。试验室长度和宽度都不小于3.5m，天花板净高不低于2.5m。试验室内不设内墙，房间应密封。6.1.2试验区内的风速应小于0.1m/s。6.1.3非试验人员不应滞留在试验区内。6.1.4试验区内不应放置温度高于40℃的设备。5试验室内的温度应控制在18℃～28℃以内。6.1.5
5试验室应维持负压。
6.1.7试验室排出的空气应直接排放，并不应与新风人口形成短路。6.2响应时间试验
6.2.1试验仪器
测试箱，变风量调节装置，变风量控制器流量测量装置，交流变压器，电脑，变频风机。变风量排风柜试验室如图1所示。6.2.2
变频风
图中：
测试箱，见图2；
变风量调节装置；
面风速传感器；
变风量控制器流量测量装置；
喷嘴流量测量装置，包括1/4椭圆喷嘴、阻尼均流网、取压孔（环）：静压箱；
变风量排风柜阻力阈量装置；
变频风机；
倾斜式微压计：
电脑：
交流变压器，
试验室。
图1变风量排风柜试验室
其中：
筛视图
A-A表示A—A横截面：
JG/T222—2007
A剖面图
B节点
放大图
一测试箱的下游套管。它的横截面应该与变风量系统上游管道连接口裁面保持一致；平行的均流孔板；
3——可移动拉门；
一国例角
注：图中数值单位为毫米。
图2测试箱
6.2.3试验步骤
6.2.3.1将变风量调节装置按生产厂的技术要求安装在测试箱上。将调节阀出口与变风量控制器流量测量装置水平串联连接。各连接口应采用胶带密封。6.2.3.2启动变频风机。
6.2.3.3将拉门从最小位置用1s~2s时间将拉门开至最大，由变风量排风柜试验室数据自动采集系统记录面风速变化曲线。
6.2.3.4将拉门从最大位置用1s～2s时间将拉门关至最小，由变风量排风柜试验室数据自动采集系统记录面风速变化曲线。
6.2.3.5根据面风速变化曲线确定响应时间，重复上述试验步骤至少三次，取其平均值。6.3流动显示试验
应按JB/T6412—19997.1的有关规定。6.4面风速试验
应按JB/T6412—19997.2的有关规定。JG/T222—2007
6.5阻力试验
应按JB/T6412-19997.5的有关规定。6.6控制浓度试验
应按JB/T6412—19997.4的有关规定。7捡验规则
7.1变风量排风柜的检验包括出厂检验、型式检验和抽样检验。在下列情况之一时应进行型式检验。7.1.1
新产品批量投产前：
产品在设计、工艺、材料上有较大改变时；停产满一年再次生产时；
正常生产时每二年进行一次；
出厂检验结果与上次型式检验有较大差异时；质量监督部门提出要求时。
变风量排风柜各类检验应符合表5规定。表5变风量排风柜检验项目
试验项目
外观尺寸
外观质量
绝缘电阻
流动显示
控制浓度
面风速
响应时间
型式检验
变风量排风柜抽样检验应符合表6规定。检验类别
抽样检验
表6变风量排风柜抽样检验判定要求年产量N
50~200
标志、包装、运输与储存
样本n
合格判定数Ac
出厂检验
不合格判定数Re
变风量排风柜的标牌应符合GB/T13306一1991的有关规定，并标有下列内容：制造厂名称：
产品型号及名称；
主要技术参数：面风速、阻力；d)
制造日期；
e）产品编号。
8.2每台变风量排风柜应在明显部位贴有商标。8.3变风量排风柜包装应符合JB/T9065-1999的有关规定。JG/T222—2007
8.4变风量排风柜在运输过程中，应防止剧烈震动，严禁抛挪、碰撞等，防止雨淋及化学物品的侵蚀。8.5变风量排风柜应贮存于干燥、通风的仓库内，防止产品受碰撞。7
JG/T222—2007
A.1排风量试验装置
附录A
（规范性附录）
排风量测定
变风量排风柜的排风量测定用图A.1所示装置进行测定。空气流
A.2计算方法
测试室
通过单个喷嘴的风量按式（A.1)计算：L=CA
雷诺数按式(A.2)计算：
Re-VD/v
式中：
L一单个喷嘴的风量，m/s；
喷嘴的流量系数；
喷嘴喉部断面面积，m2，
喷嘴两侧静压差，Pa；
p—空气密度，kg/m；
一雷诺数；
喷嘴喉部空气流速，m/s；
喷嘴喉部直径，m；
-空气运动粘度系数，m/s。
喷嘴的流量系数C按表A.1的值选用。表A.1
雷诺数Re
流量系数C
雷诺数Re
100000
150000
200000
流量系数 C
均流分布网，孔
眼面积为40%土5%
压差测
雷诺数Re
250000
300000
350000
变频风机
-（A.1）
流量系数C
附录B
（规范性附录）
响应时间曲线图
JG/T222—2007
B.1按照标准中7.2规定的方法，得到变风量排风柜拉门位置，排风量与响应时间的关系，如图B.1所示：
拉门位置
拉门位置，
排风盘
拉门最小时
并风量设定值
排风量
拉门全开时
排风量设定值
图B.1变风量排风柜拉门位置，排风量与响应时间的关系B.2符号的含义
O：拉门开始向上拉动的时刻。
F：拉门拉到最大位置的时刻。
S：排风量到达设定值（允许偏差土10%）的时刻。O1,F1及S1：拉门向下拉动的相应时刻。时间/s
