ICS 91-110
备案号：20860—2007
华人民共和国建材行业标准
JC/T 819—2007
代替JC819-1987

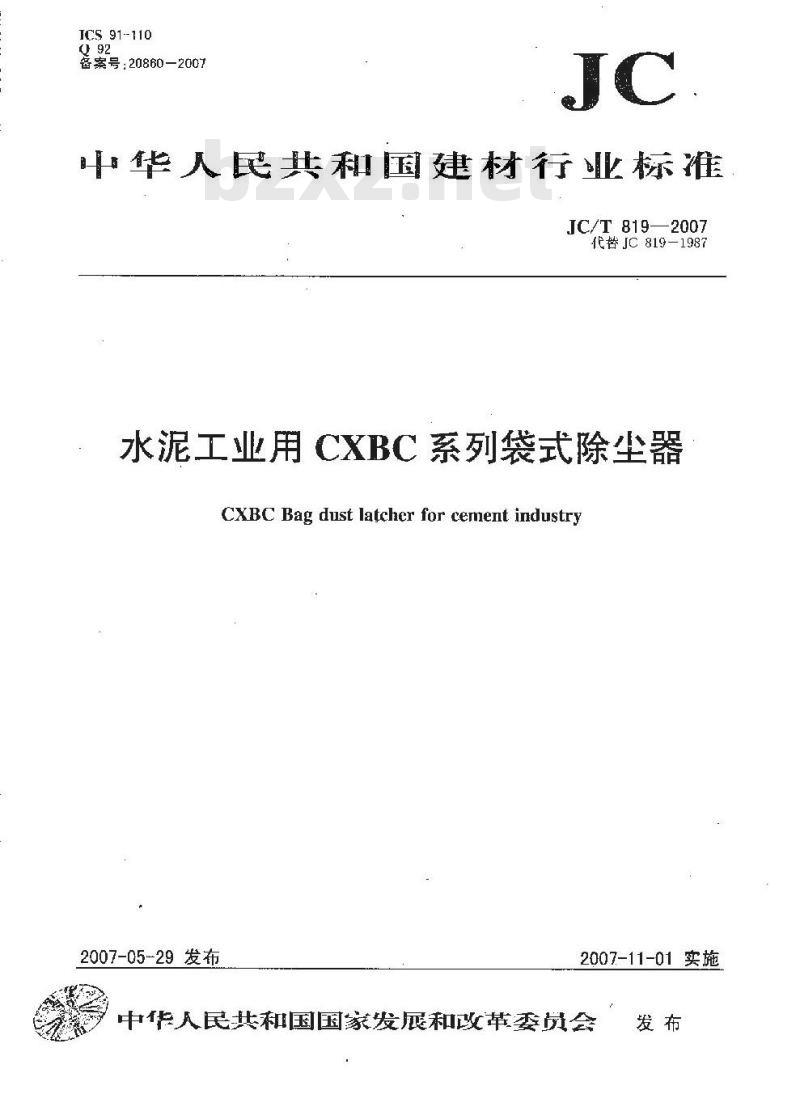

水泥工业用CXBC系列袋式除尘器CXBC Bag dust latcher for cement industry2007-05-29发布
2007-11-01实施
中华人民共和国国家发展和改革委贸会发布
.IC/T 819—2007

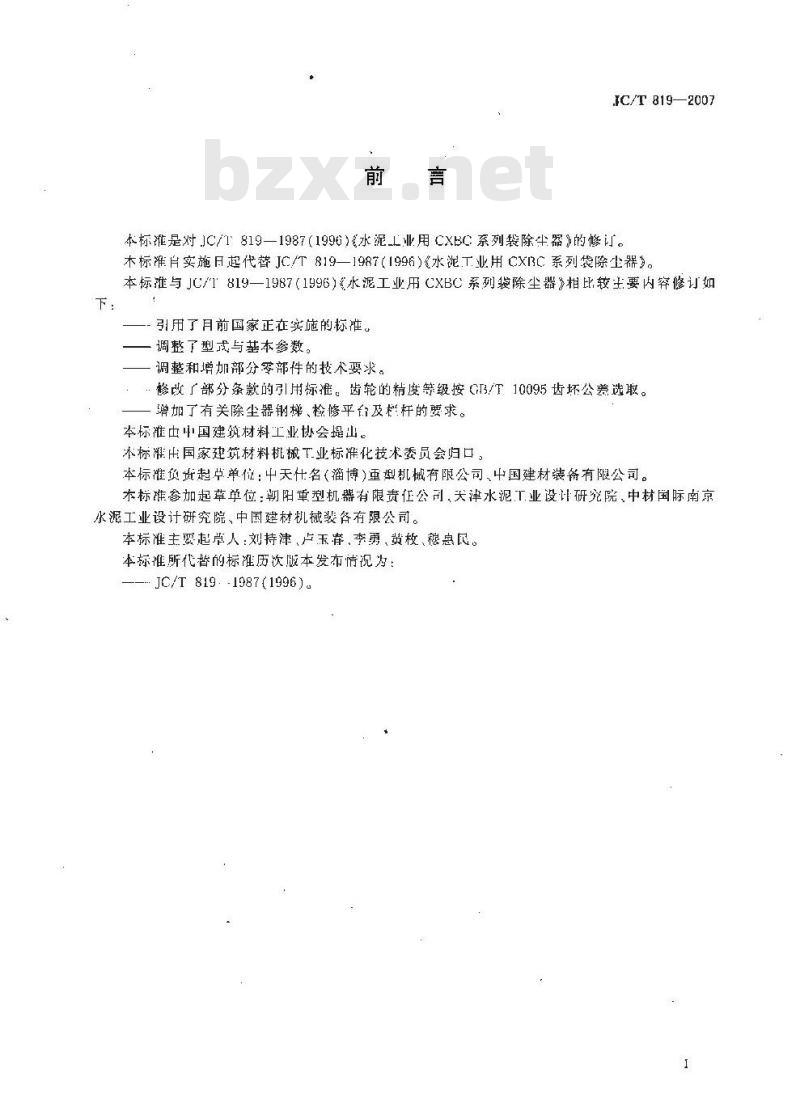

本标是对C/T819—1987（1996）水泥L业用CXBC系列袋除尘器》的修订。木标准实施日起代替JC/T819—1987（1996）《水泥T业用CXBC系列袋除尘器》。本标雅与JC/T819—1987(1996)水泥工业用CXBC系列袋除尘器》相比较生要内穿修订如引用了月前国家正在实施的标准。调整了型式与基本参数。
调整和增加部分零部件的技术要求。修改了部分条款的引用标准。齿轮的精度等级按GB/T10095齿坏公差选取。增加了有关除尘器钢梯、检修平台及栏杆的要求。本标淮虫中国建筑材料工业协会提出本标准出国家建筑材料批械工业标准化技术委员会归口本标准负资起节单位：中天仕名（淄博）重型机械有限公司、中国建材装备有限公司。木标准参加起草单位：朝阳重型机器有限责任公司津水泥工业设计研究院、中材国际南京水泥工业设计研究院、中国建材机械装各有限公司。本标准主要起草人：刘持津、卢玉春、李勇、黄枚、褪息民。本标准所代替的标准历次版本发布情况为：JC/T819.-1987(1996)。
水泥工业用CXBC系列袋除尘器
JC/T819—2007

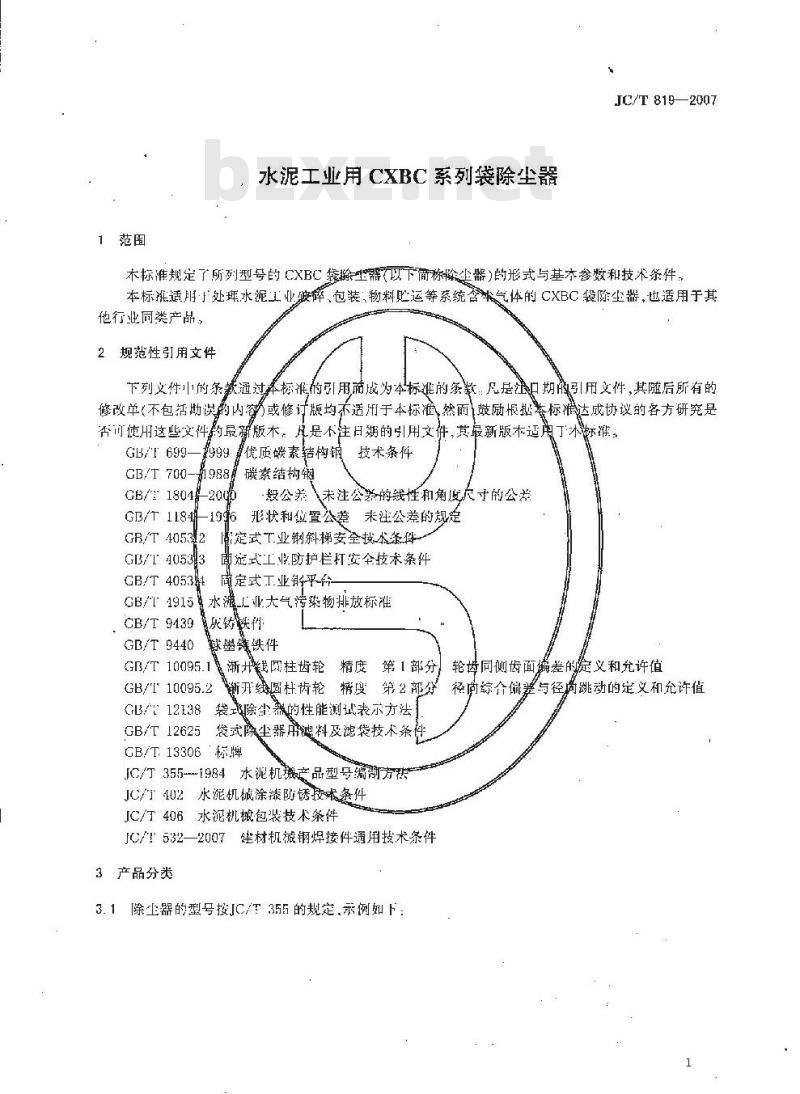

本标准规定了所列型号的CXBC袋除坐器（以下简称除尘器）的形式与基本参数和技术条件，本标批适用于处斑水泥工业波碎，包装、物料些运等系统含气体的CXBC装除尘需，也适用于其他行业同类产品，
2规范性引用文件
下列文件中的条就通过本标谁的引用范成为本标谁的条教：凡是江口期的引用文件，其随后所有的修改单（不包括助误赖内或修讨版均不适用于本标准然雨鼓励根括套标达成协议的各方研究是其最新版术运南了水称雅，
否可使用这些文件钓最新版木，是不注日期的引用文仰1999优质碳素结构钢
GB/F 699
GB/T 700
GB/1 1804
GB/T 1184
GB/T 4053
技术条件
碳素结构铟
1988元
般公养未注公差的线性和角度尺寸的公差20
形状和位置公差未注公的规定
耀定式工业钢斜梯安全技术条件GB/T 40533
GB/T 4053
GB/T 4915 6
CB/T 9439
GB/T 9440
厮定式工业防护栏杆安全技术条件商定式工业销平
工业大气湾染物排放标滩
盐碳矫
献墨铁件
GB/T10095.1渐开阅柱齿轮精度第1部分！GB/T10095.2
新开线圆杜齿轮精度第2部众
GB/12138袋除尘熟的性能测试表示方法GB/T12625袋式除尘器吊滤料及滤袋技术条CB/T:13306‘标牌
JC/T355-1984水泥机旅产品型号编谢方种JC/402水泥机械涂漆防锈授术条件JC/T406水泥机搬包装技术条件
JC/T532—2007建材机械钢焊接件通用技术条件3产品分类

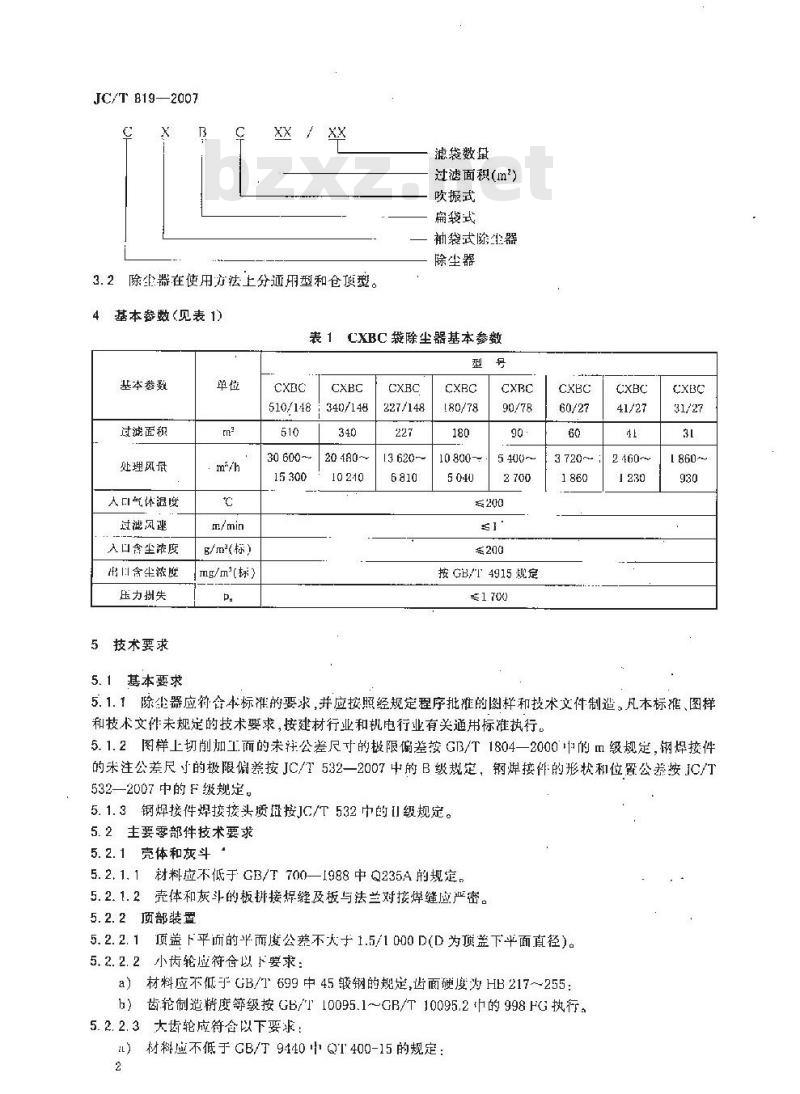

除生器的型号按[C/T 355的规定,示例如下:e
轮齿同侧齿面端差的炭义和充许值径商综介偏差与径商跳动的定义和允许值JC/T B19—2007
除给在使用疗法上分还用型和仓项型。3.2
基本参数(见表 1)
滤袋数量
过滤面积（m2）
吹扳式
扁袋式
神袋式除器
除尘器
CXBC袋除尘器基本参数
基本参数
过滤面积
处理风册
人口气体温度
过滤风迷
入口含尘浓度
日含尘淤脏
压力捌失
5技术要求
5.1基本要求
B/m(标)
mg/m(栋)
510/148
30 600~
340/148
227/148
13620~
180/78
10 800--
≤200
按GB/T 4915规定
≤1700
5.1.1除尘器应符合本标准的要求，并应按照经规定程序批准的图样和技术文件制造。凡本标准、图样和技术文作未规定的技术要求，按建材行业和机电行业有关通用标准执行。5.1.2图样上切削加工面的未注公差尺寸的极限偏差按GB/T1804—2000的m级规定，钢焊接件的米注公差尺寸的极限偏差按JC/T532一2007中的B级规定，钢焊接件的形状和位置公券按IC/门532—2007中的F级规定。
5.1.3钢焊接件焊接接头质证按JC/T532中的Ⅱ级规定。5.2主要零部件技术要求
5.2.1壳体和灰斗
5.2.1.1材料应不低于GB/T700—1988中Q235A的规定。5.2.1.2壳体和灰斗的板拼接焊缝及板与法兰对接焊缝应严密。5.2.2顶部装置
5.2.2.1顶盖下平而的平而度公差不大于1.5/1000D(D为项盖下平面直径）。5.2.2.2小齿轮应符合以下要求：a）材料应不低于GB/T699中45较钢的规定齿面硬度为HB217～255：h）齿轮制造精度等级按GB/T10095.1~GB/T10095.2的998HG执行。5.2.2.3大齿轮应符合以下要求：a）材料应不低于GB/T9440QT400-15的规定：b）齿轮制造精度等级按GB/T10095.1~~GB/T10095.2中的998FG热行，5.2.2.4反吹管应符合以下要求：JC/T 819—2007
a）材料应不低于GB/T9440中QT400-15的规定。铸件应无砂眼、缩孔裂纹等影响质量的铸造缺陷：
b）与人齿轮和两个滚动轴承配合应同心，其同轴度公差按GB/T1184—1996的8级规定。5.2.3回转脉动吹振阀
5.2.3.1阀芯应符合以下要求：
a）材料应不低于GB/T9439HT200的规定。铸件应无砂眼、缩孔，裂纹等响质量的铸造缺陷bZxz.net

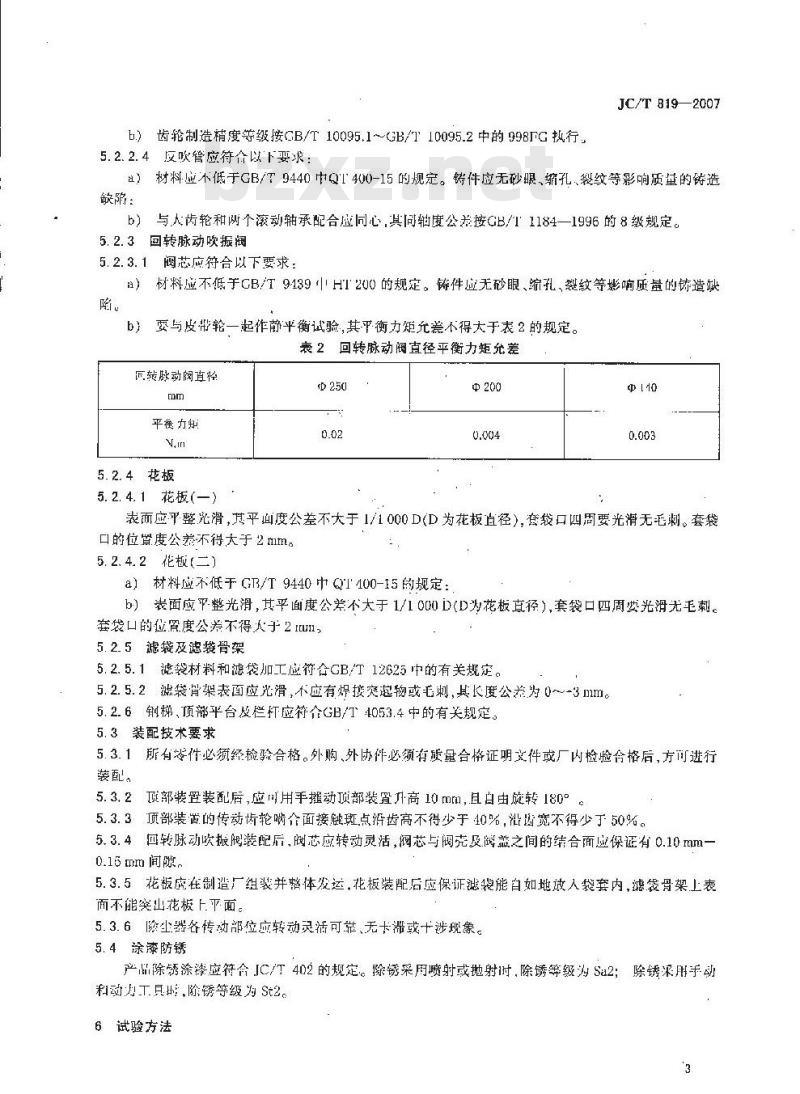

b）要与皮带轮一起作静平衡试验，其平衡力矩允差不得大于表2的规定。表2回转脉动阀直径平衡力矩允差厉脉动阀直径
平衡力矩
5.2.4花板
5. 2. 4. 1 花板(—)
表而应乎整光滑，其平面度公差不大于1/1000D（D为花板直径），套袋口四周要光滑无毛刺、套袋口的位置度公差不得大于2m。
5. 2. 4. 2花板(二)
a）材料应不低于GB/T9440中QT400-15的规定：b）表面应平-整光滑，其平面度公卷不大于1/1000D(D为花板直径),套袋口四周要光滑无毛刺。套袋口的位置度公券不得人于2Iu5.2.5滤袋及滤袋骨架
5.2.5.1滤袋材料和滤袋加工应符合GB/12625中的有关规定。5.2.5.2滤袋骨架表面应光滑，不应有焊接突起物或毛刺,其长度公差为0~-3mm。5.2.6钢梯、顶部平台及栏杆应符介GB/T4053.4中的有关规定。5.3装配技术要求
5.3.1所有举件必须经检验合格。外购、外协件必须有质量合格证明文件或厂内检验合格后，方可进行装配。
5.3.2顶部装置装配后，应叫用手动顶部装置高10mm，且自由旋转180°5.3.3顶部装置的传动齿轮啮介面接触斑点沿齿高不得少于40%，泄齿宽不得少于50%。5.3.4回转脉动吹振问装配后，阅芯应转动灵活，阀芯与阀壳及阅盖之间的结合面应保证有0.10mm-0.15mm间隙，
5.3.5花板底在制造厂组装并整体发运，花板装配后应保证滤袋能自如地效入袋套内，滤袋骨架上表面不能突出花板上平面。
5.3.6隐尘举各传动部位应转动灵活可靠无卡滞或十涉现象。5.4涂漆防锈
产品除锈涂漆应符含IC/T402的规定。除锈采用喷射或抛射时，除锈等级为Su2：除锈采用手动利动力工只时，除锈等级为St2。6试验方法
JC/T 819—2007
6.1除尘器性能试验方法按CB/T12138的规定进行。6.2对5.2.1.2焊缝严密的规定按JC/T532规定进行。6.3对5.3.4间隙的要求，用塞尺测量。检验规则
检验分类
检验分为出厂检验和型式检验。7.2出厂检验
7.2.1产品应经制造厂质量检验门检验合格后在能出厂，并应附有产品合格证和相关的检验报告。7.2.2出厂检验项目：本标摊所列出翰肾制造要求的项目都为出广检验顾目。7.3型式检验
7.3.1有下列情况之
府应进行型式或检验
a）新产品试制首台旁品：
b）老产品在结构、材料、工艺有较大改变可能影响产品性能时；c）产品长期使产后质复生产时：d）出厂检验第果与上次型式检验有较大差异时；e）国家质做蓝督机构提出进行型式检验的要求时7.3.2型式检验目据本标准规定的全部项自进行检验。7. 4判定规则
7.4.1出检验顾目按木标准7.2.2规定的项-目进行检验，检验合格判定该台产品为合格；检验不合格判定该产品为不合格。
7.4.2型式检验顿目常本标准全部技术要求。型式检验的样品从出厂检验合带的严品中抽取，每次一台，型式检验中如不合格项目出现，充许加倍抽样对不合格项目复检，复检中有誉合格，则判定该台产品为不合格。
标志、包装、运输种购存
8.1‘除尘器应在适当需明显液位置固定产品标牌，其形式和尽小应符GB法内容应包括：
a）产品型号和名称；
主要技术参数：
制造厂名和商标：
出厂编号；
e)出厂日期。
8.2产品包装应符合JC/T406的规定，并适应水上及公路要求。8.3随机技术文件应包括：
a）产品使用说明书：
b)产品合格证；
c）发货明细。
13306的规定，标牌上
8.4除尘器安装使所前，供需方对零部件应妥善保管，防止锈创、变形、损坏利丢失。4
中华人长共和
建材行业标准
水泥工业用CXBC系列袋除尘器
JC/T 819—2007
中国建材1业出版社出版
建筑材料工业技术监督研究中心（原国家建筑材料工业局标雄化研究所）发行新华书店北京发行所发行务地新华书店经地矿经研院印刷」印刷
版权所有不得翻印
开本880× 12301/16 印张 0.75字数 14 下字2007年10月第一版 2007年 10月第一次印别印数！250定价8.00元
书号：1580227·103
缩号：0462
