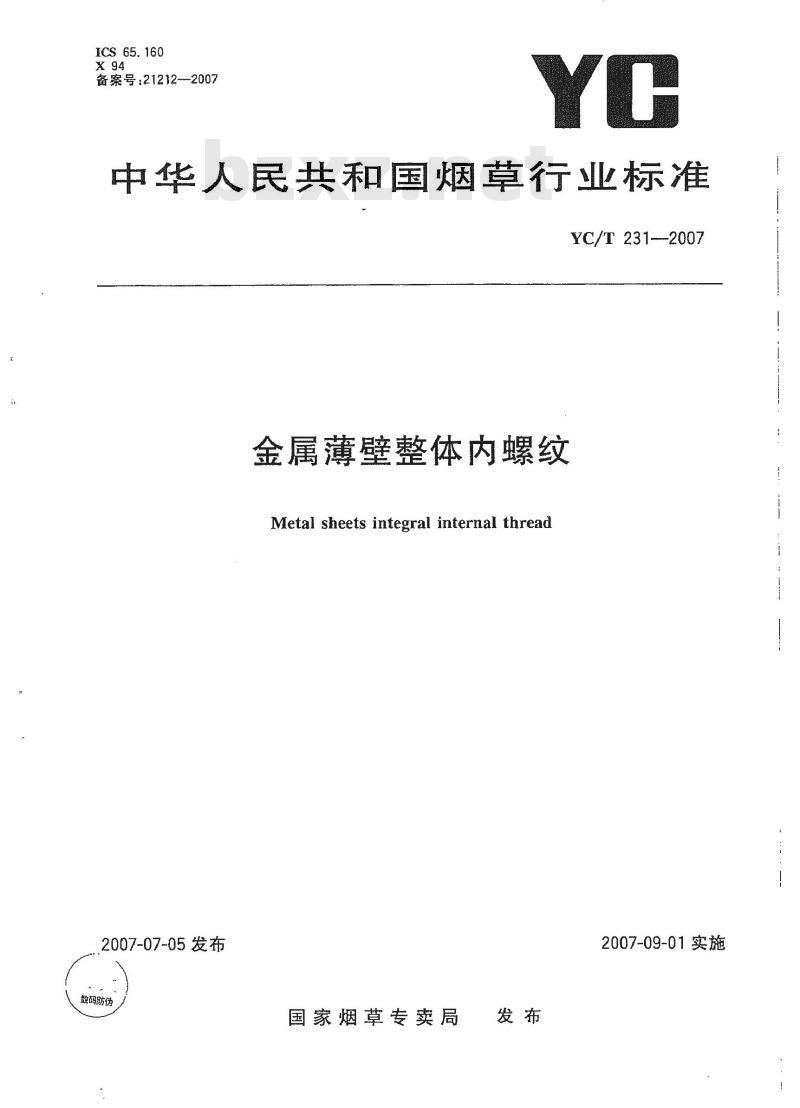

【烟草行业标准(YC)】 金属薄壁整体内螺纹

ICS 65.160
备案号：21212-2007
中华人民共和国烟草行业标准
YC/T231--2007
金属薄壁整体内螺纹
Metal sheets integral internal thread2007-07-05发布
数码防伪
国家烟草专卖局
2007-09-01实施
YC/T 231---2007

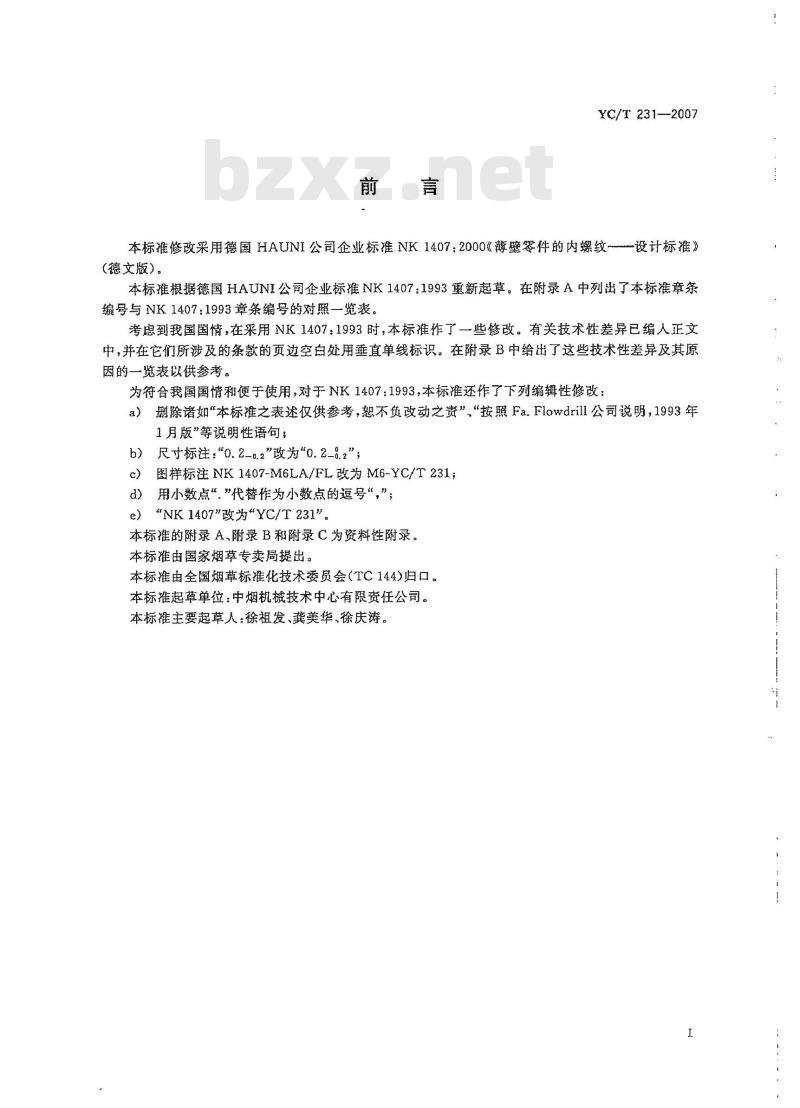

本标推修改采用德国HAUNI公司企业标准NK1407：2000《薄壁零件的内螺纹-设计标》（德文版）。
本标推根据德国HAUNI公司企业标准NK1407：1993重新起草，在附录A中列出了本标准章条编号与NK1407：1993章条编号的对照一览表。考虑到我国国情，在采用NK1407：1993时，本标准作了一些修改。有关技术性差异已编人正文中，并在它们所涉及的条款的页边空白处用垂直单线标识。在附录B中给出了这些技术性差异及其原因的一览表以供参考。
为符合我国国情和便于使用，对于NK1407：1993，本标准还作了下列编辑性修改：a）删除诸如“本标准之表述仅供参考，恕不负改动之贵”“按照Fa.Flowdrill公司说明，1993年1月版”等说明性语句；
b）尺寸标注：“0.2-0.2\改为0.2-.2”；图样标注NK1407-M6LA/FL改为M6-YC/T231；d）用小数点“\代替作为小数点的逗号“，”e）“NK1407\改为\YC/T231。本标推的附录A，附录B和附录C为资料性附录。本标准由国家烟草专卖局提出。本标准由全国烟草标准化技术委员会(TC144)归口。本标推起草单位：中烟机械技术中心有限责任公司。本标推主要起草人：徐祖发、龚美华、徐庆涛。I

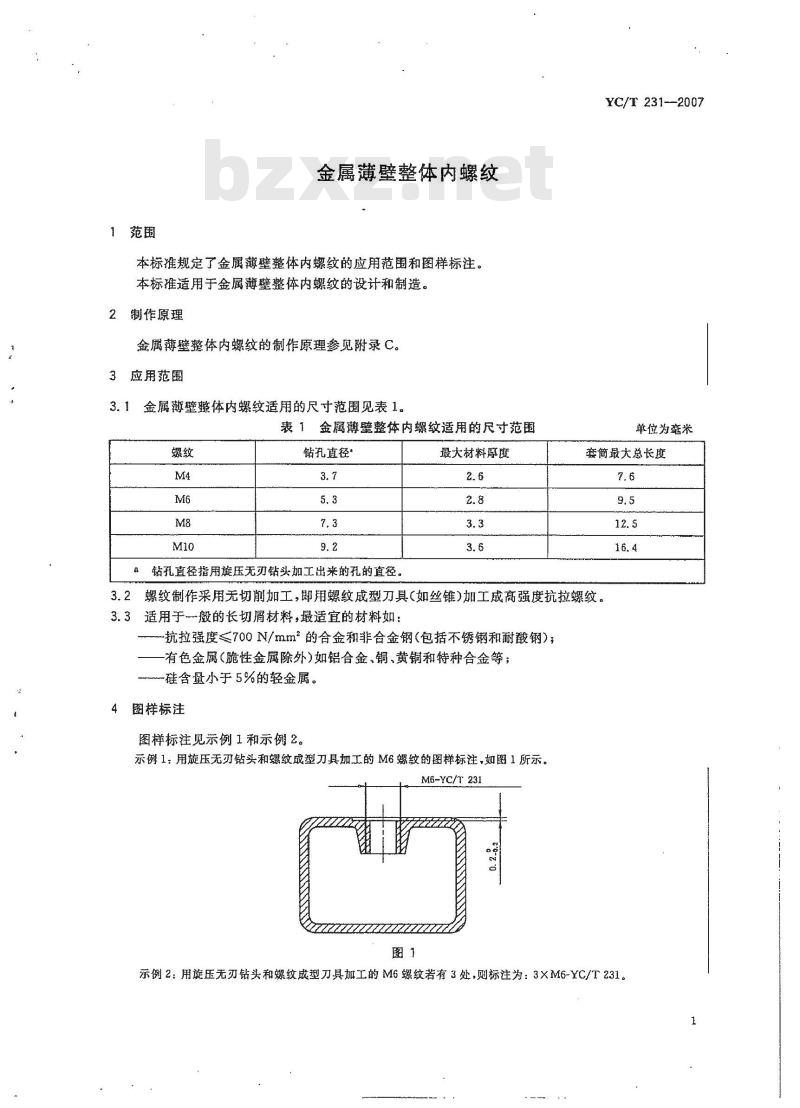

金属薄壁整体内螺纹
本标准规定了金属薄壁整体内螺纹的应用范围和图样标注。本标推适用于金属薄壁整体内螺纹的设计和制造。2制作原理
金属薄壁整体内螺纹的制作原理参见附录C。3应用范围
3.1金属薄壁整体内螺纹适用的尺寸范围见表1。表1金属薄壁整体内攀纹适用的尺寸范围螺纹
钻孔直径：
站孔直径指用旋压无刃钻头加工出来的孔的直径。最大材料厚度
YC/T 231--2007
单位为旁米
套簡最大总长度
3.2螺纹制作采用无切削加工，即用螺纹成型刀具（如丝锥)加工成高强度抗拉螺纹。3.3适用于-般的长切屑材料，最适宜的材料如：-抗拉强度≤700N/mm2的合金和非合金钢（包括不锈钢和耐酸钢）：有色金属（脆性金属除外)如铝合金、铜、黄铜和特种合金等；硅含量小于5%的轻金属。
图样标注
图样标注见示例1和示例2。
示例1：用旋压无刃钻头和螺纹成型刀具加工的M6螺纹的图样标注，如图1所示。M6-YC/T 231
示例2：用旋压无刃钻头和螺纹成型刀具加工的M6螺纹若有3处，则标注为：3×M6-YC/T231。YC/T 231--2007

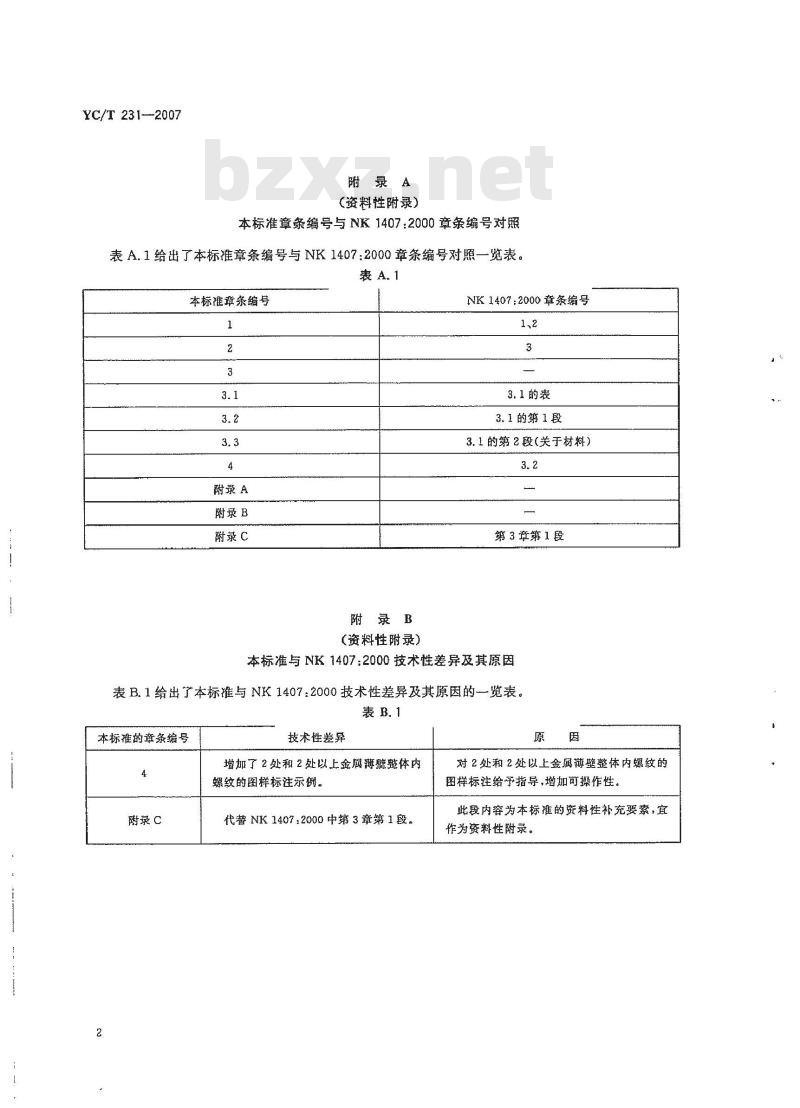

附录A
（资料性附录）
本标准章条编号与NK1407:2000章条编号对照表A.1给出了本标准章条编号与NK1407：2000章条编号对照一览表。裘A.1
本标雄章条编号
附录A
附录B
附录C
附录B
（资料性附录）
NK1407:2000章条编号
3.1的表
3.1的第1段
3.1的第2段（关于材料）
第3章第1段
本标准与NK1407:2000技术性差异及其原因表B.1给出了本标准与NK1407:2000技术性差异及其原因的一览表。表B.1
本标准的章条编号
附录c
技术性差异
增加了2处和2处以上金属薄整整体内螺纹的图样标注示例。
代替NK1407：2000中第3章第1段。原
对2处和2处以上金屑薄壁整体内螺纹的图样标注给予指导，增加可操作性。此段内容为本标推的资料性补充要索，宜作为资料性附录。

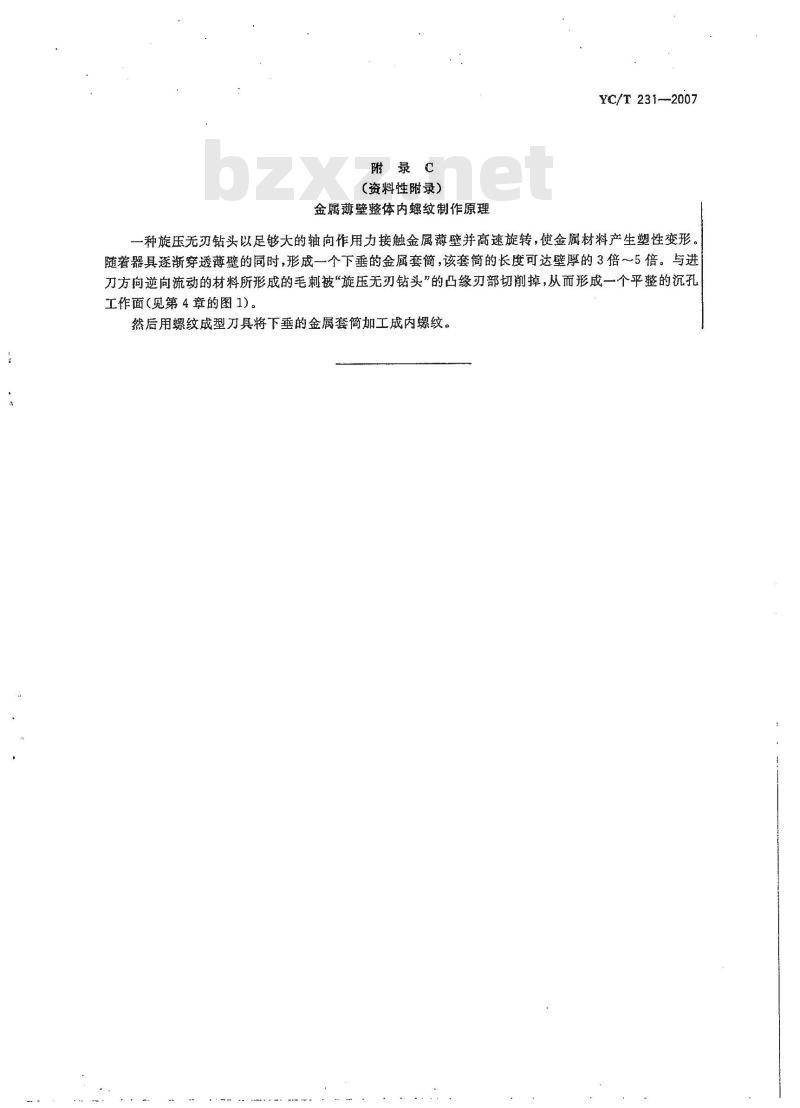

附录C
（资料性附录）
金属薄壁整体内螺纹制作原理
YC/T231--2007
一种旋压无刃钻头以足够大的轴向作用力接触金属薄壁并高速旋转，使金属材料产生塑性变形随着器具逐渐穿透薄壁的同时，形成一个下垂的金属套简，该套简的长度可达壁厚的3倍～5倍。与进刀方向逆向流动的材料所形成的毛刺被“旋压无刃钻头”的凸缘刃部切削掉，从而形成一个平整的沉孔工作面（见第4章的图1)。
然后用螺纹成型刀具将下垂的金属套简加工成内螺纹。YC/T 231-2007
