【冶金行业标准(YB)】 功能耐火材料通气量试验方法

YB/T4115---2003www.bzxz.net

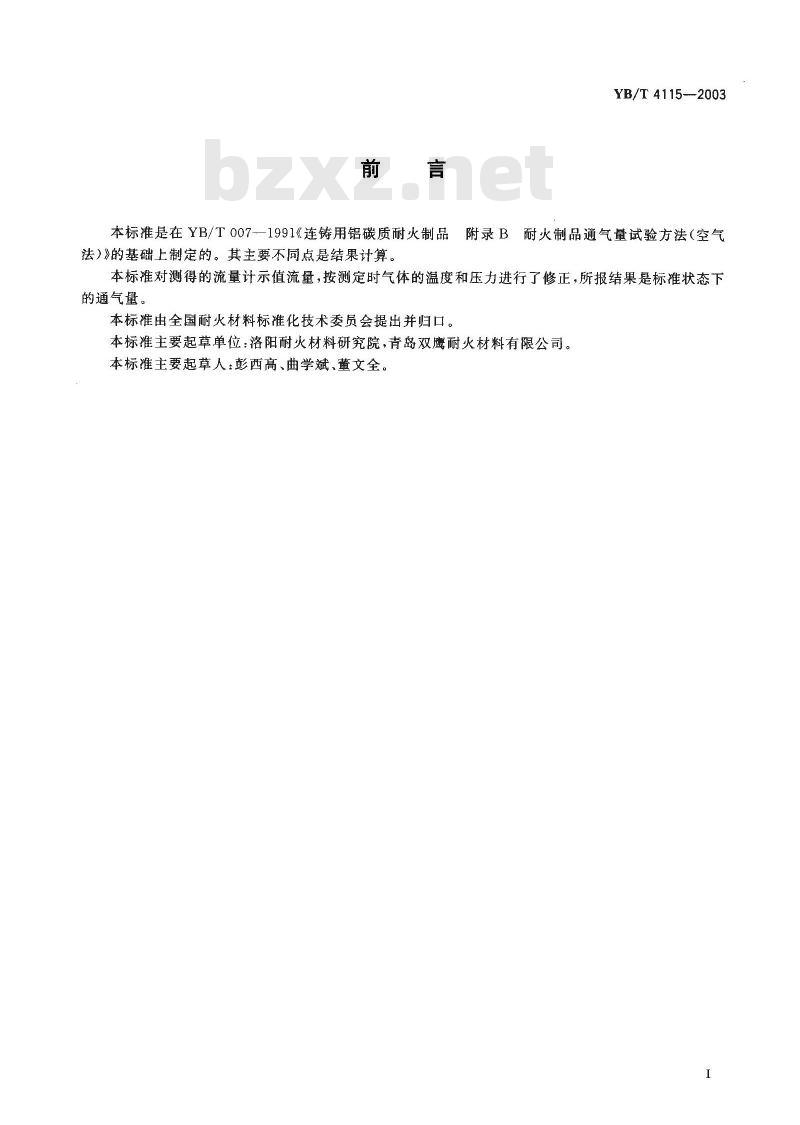

本标准是在YB/T007-1991《连铸用铝碳质耐火制品附录B3耐火制品通气量试验方法（空气法)》的基础上制定的。其主要不同点是结果计算。本标准对测得的流量计示值流量，按测定时气体的温度和压力进行了修正，所报结果是标准状态下的通气量。
本标准由全国耐火材料标准化技术委员会提出并归口。本标准主要起草单位：洛阳耐火材料研究院，青岛双鹰耐火材料有限公司。本标准主要起草人：彭西高、曲学斌、董文全。I

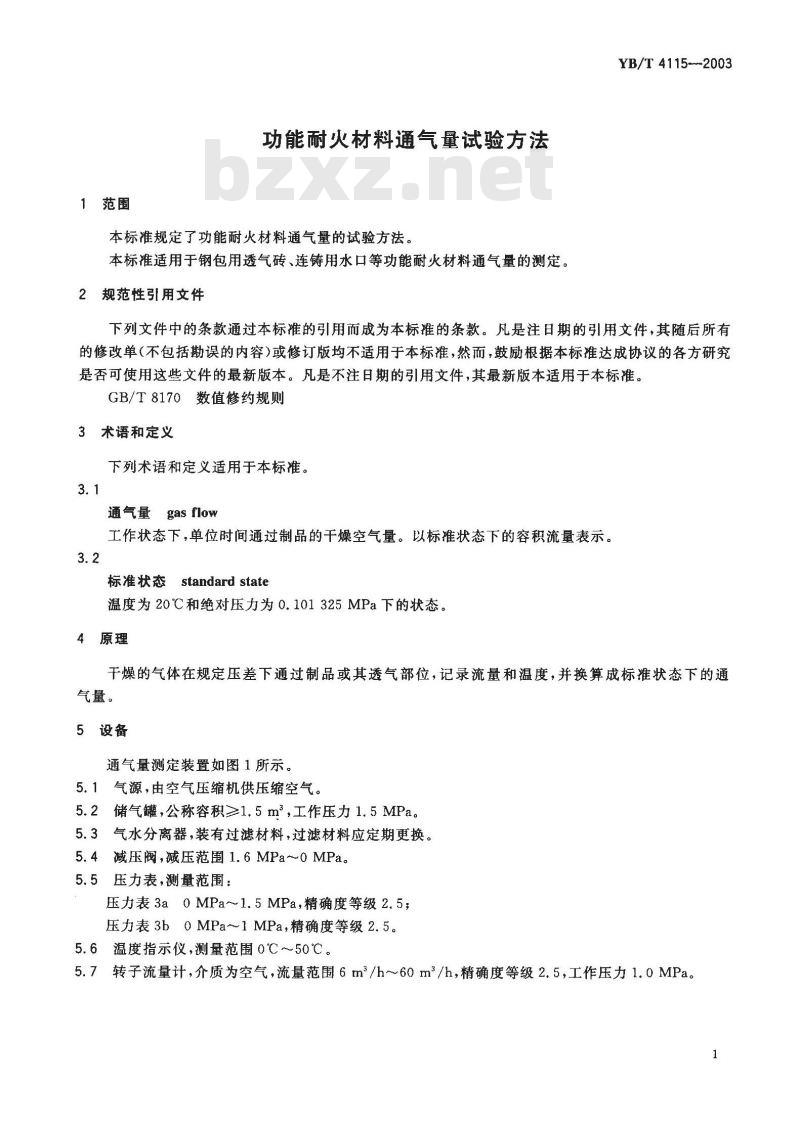

1范围
功能耐火材料通气量试验方法
本标准规定了功能耐火材料通气量的试验方法本标准适用于钢包用透气砖、连铸用水口等功能耐火材料通气量的测定。2规范性引用文件
YB/T4115---2003
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T8170数值修约规则
3术语和定义
下列术语和定义适用于本标准。3.1
通气量gasflow
工作状态下，单位时间通过制品的干燥空气量。以标准状态下的容积流量表示。3.2
标准状态standard state
温度为20℃和绝对压力为0.101325MPa下的状态。4原理
干燥的气体在规定压差下通过制品或其透气部位，记录流量和温度，并换算成标准状态下的通气量。
5设备
通气量测定装置如图1所示。
5.1气源，由空气压缩机供压缩空气。5.2储气罐，公称容积≥1.5m2，工作压力1.5MPa。5.3气水分离器，装有过滤材料，过滤材料应定期更换。5.4减压阀,减压范围 1.6 MPa～0 MPa。5.5压力表，测量范围：
压力表3a0MPa～1.5MPa,精确度等级2.5；压力表3b0MPa~～1MPa,精确度等级2.5。5.6温度指示仪，测量范围0℃～50℃。5.7转子流量计，介质为空气，流量范围6m/h～60m2/h，精确度等级2.5，工作压力1.0MPa。1
YB/T4115--2003
气源，
储气罐；
3a，3b
压力表；
4a,4b,4c
6试样
调节阀；
气水分离器；
减压阀；
转子流量计，
温度指示仪；
试样连接管。
装好导管的整体制品。
7程序
7.1开通气源。

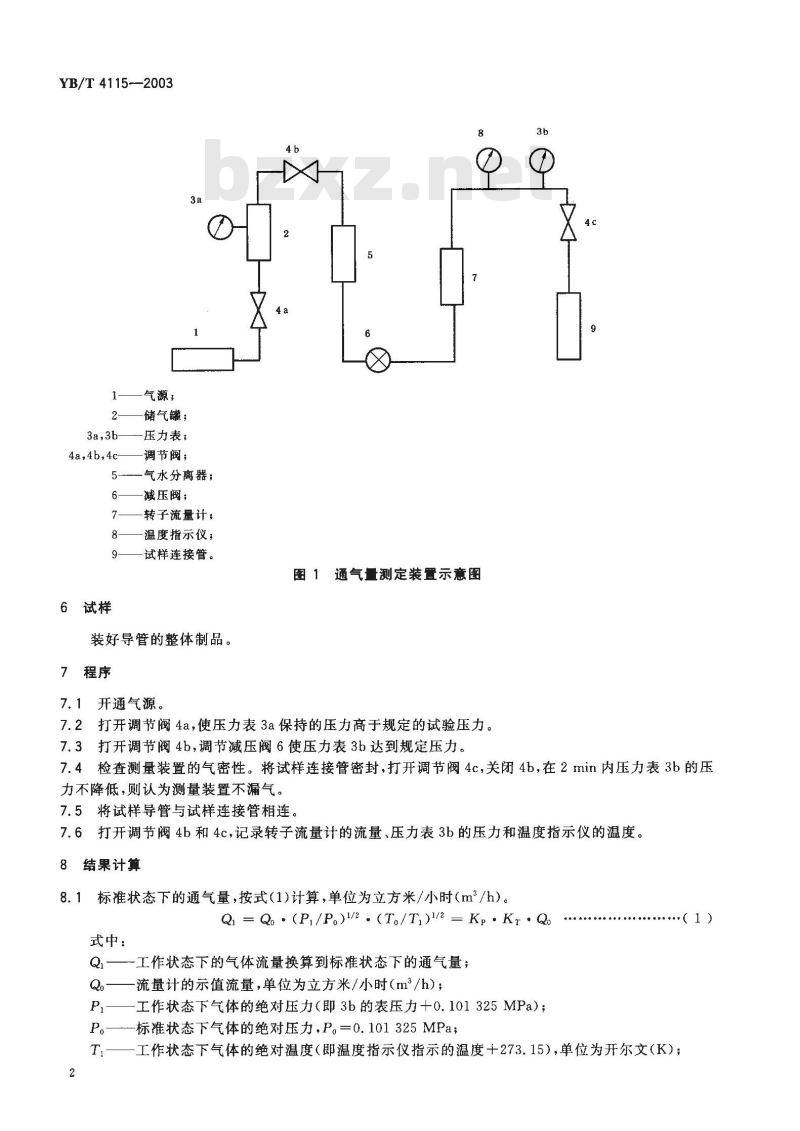

图1通气量测定装置示意图
7.2打开调节阀4a，使压力表3a保持的压力高于规定的试验压力。7.3打开调节阀4b，调节减压阀6使压力表3b达到规定压力。7.4检查测量装置的气密性。将试样连接管密封，打开调节阀4c，关闭4b，在2min内压力表3b的压力不降低，则认为测量装置不漏气7.5将试样导管与试样连接管相连。7.6打开调节阀4b和4c，记录转子流量计的流量、压力表3b的压力和温度指示仪的温度。8结果计算
8.1标准状态下的通气量，按式（1)计算，单位为立方米/小时（m2/h）。Q = Q。· (P//P)1/2.(T。/T)1/2 = Kp· Kr ·Q。式中：
Q1—工作状态下的气体流量换算到标准状态下的通气量；Qo
流量计的示值流量，单位为立方米/小时（m/h）；工作状态下气体的绝对压力（即3b的表压力十0.101325MPa）；P。—标准状态下气体的绝对压力,P。=0.101325MPa;T
工作状态下气体的绝对温度（即温度指示仪指示的温度十273.15），单位为开尔文（K）；(1）
T。一一标准状态下气体的绝对温度，T。=273.15K；Kp——气体的压力修正系数；
K —气体的温度修正系数。

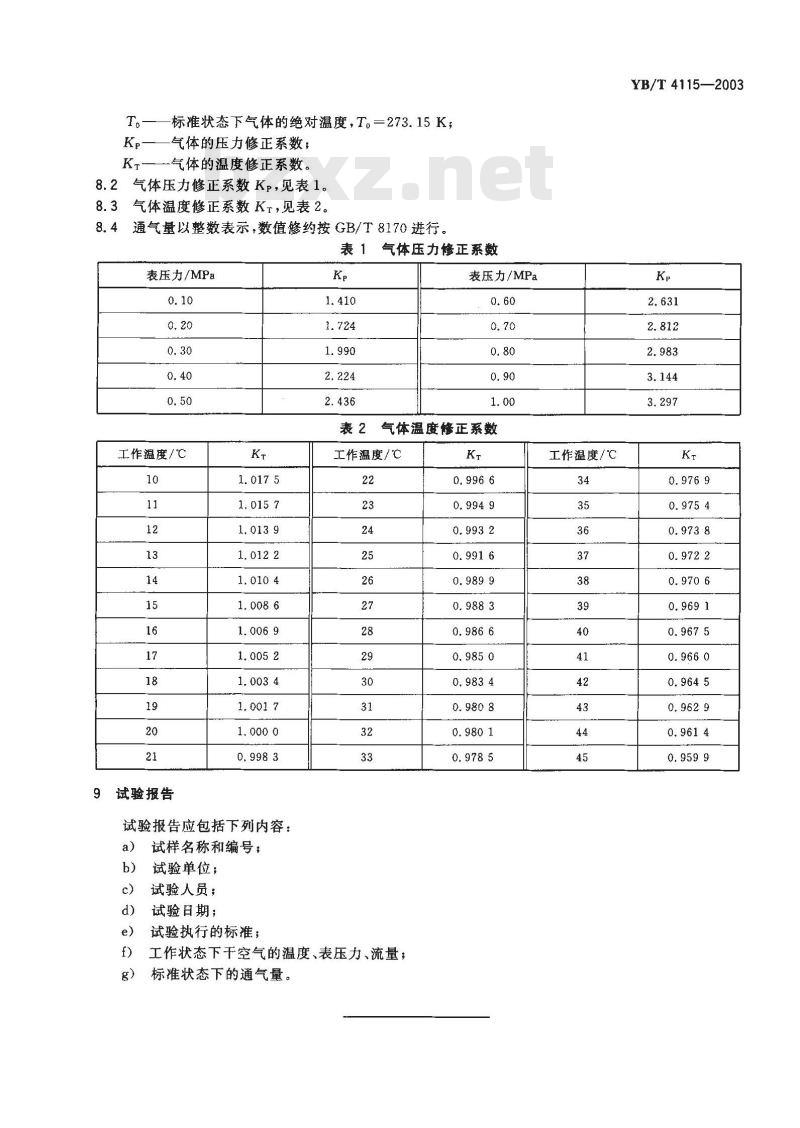

8.2气体压力修正系数Kp，见表1。3气体温度修正系数KT，见表2。8.3
通气量以整数表示，数值修约按GB/T8170进行。表1气体压力修正系数
表压力/MPa
工作温度/℃
试验报告
试验报告应包括下列内容：
试样名称和编号；
试验单位；
试验人员；
试验日期；
试验执行的标准；
表压力/MPa
2气体温度修正系数
工作温度/℃
工作状态下干空气的温度、表压力、流量；标准状态下的通气量。
工作温度/℃
YB/T4115—2003
