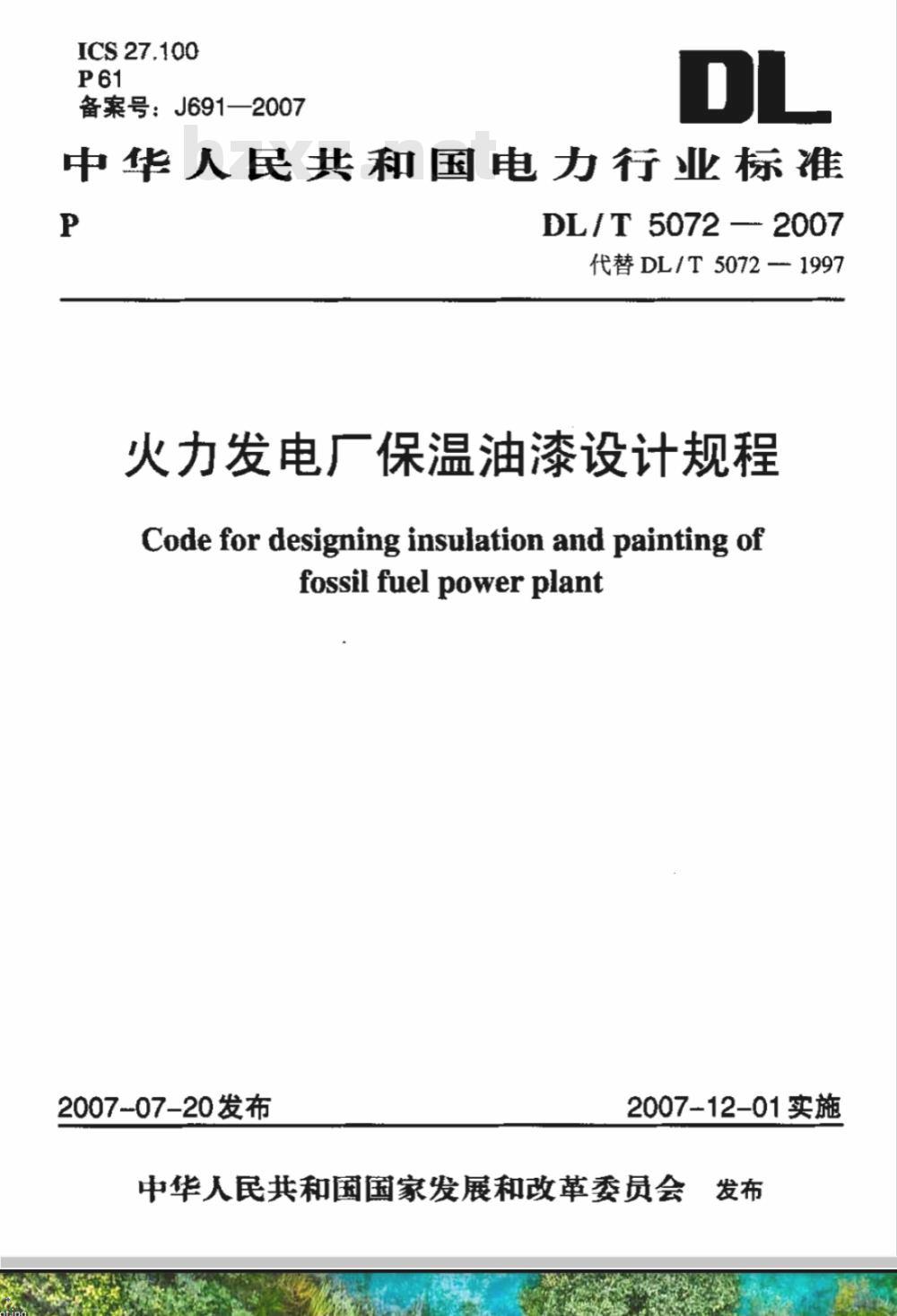

【电力行业标准(DL)】 火力发电厂保温油漆设计规程

ICS27.100
备案号：J691—2007
中华人民共和国电力行业标准
DL/T 5072—2007
代替DL/T5072-1997
火力发电厂广保温油漆设计规程Code for designing insulation and painting offossilfuelpowerplant
2007-07-20发布
2007-12-01实施
中华人民共和国国家发展和改革委员会发布前言

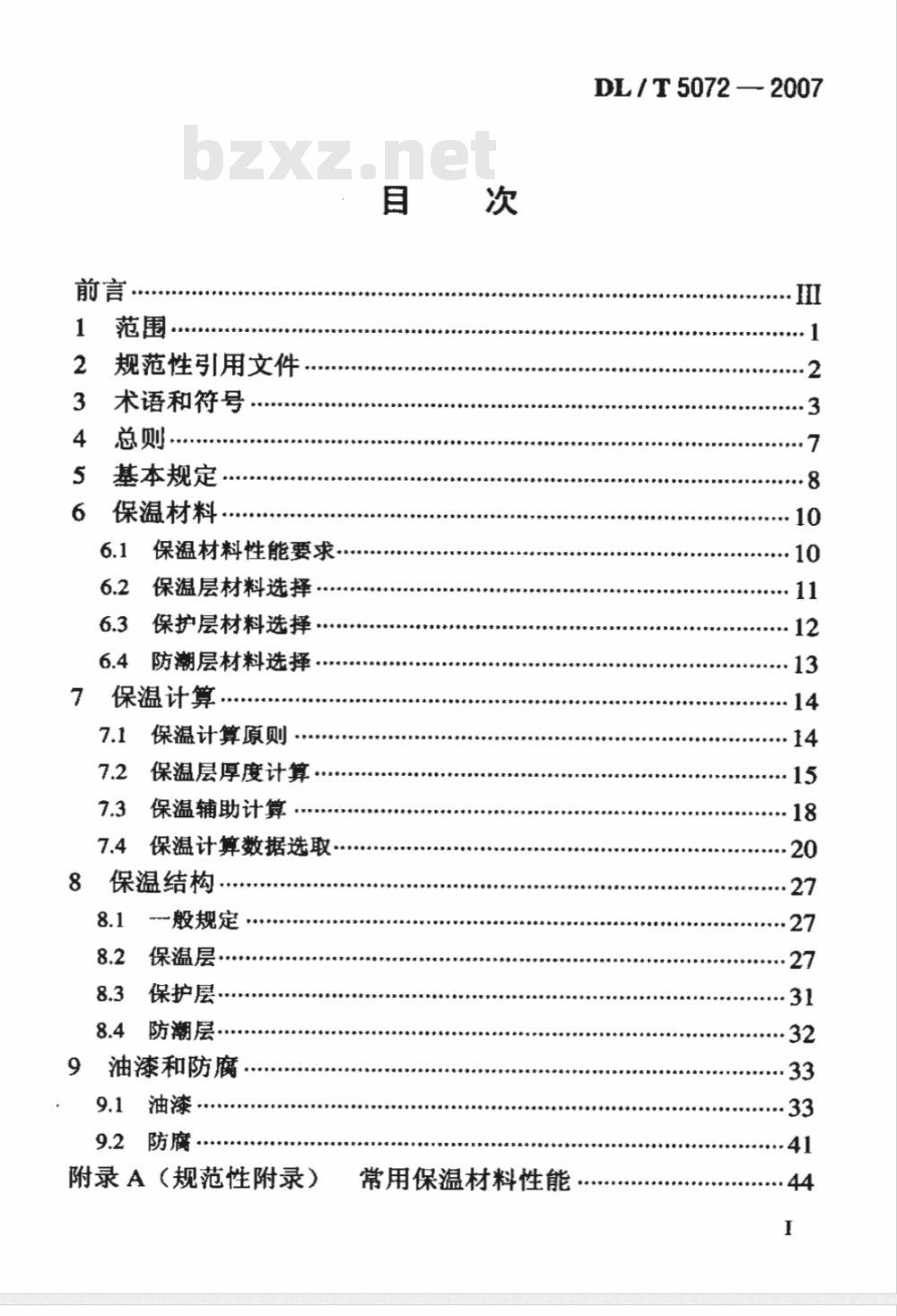

规范性引用文件，
术语和符号
总则·
基本规定……
保温材料
保温材料性能要求
保温层材料选择，
保护层材料选择
防潮层材料选择…
保温计算
保温计算原则…．
保温层厚度计算…
保温辅助计算
保温计算数据选取…
保温结构
般规定…
保温层
保护层
防潮层·
油漆和防腐，
油漆·
防腐·
附录A（规范性附录）
常用保温材料性能
DL / T 5072 2007
DL/T5072-2007

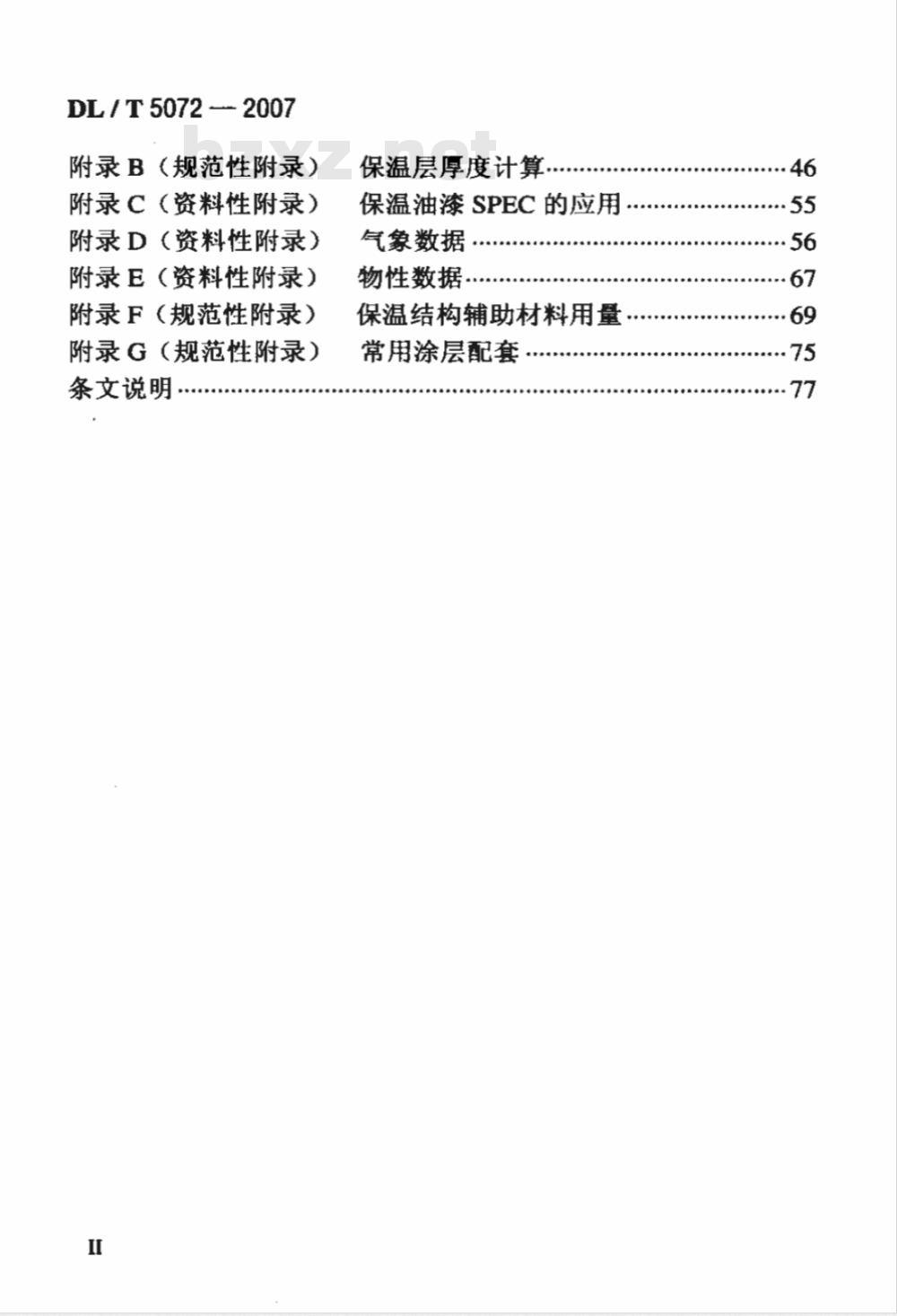

附录B（规范性附录）
附录C（资料性附录）
附录D（资料性附录）
附录E（资料性附录）
附录F（规范性附录）
附录G（规范性附录）
条文说明
保温层厚度计算
保温油漆 SPEC的应用
气象数据
物性数据，
保温结构辅助材料用量www.bzxz.net
常用涂层配套
DL/T5072—2007

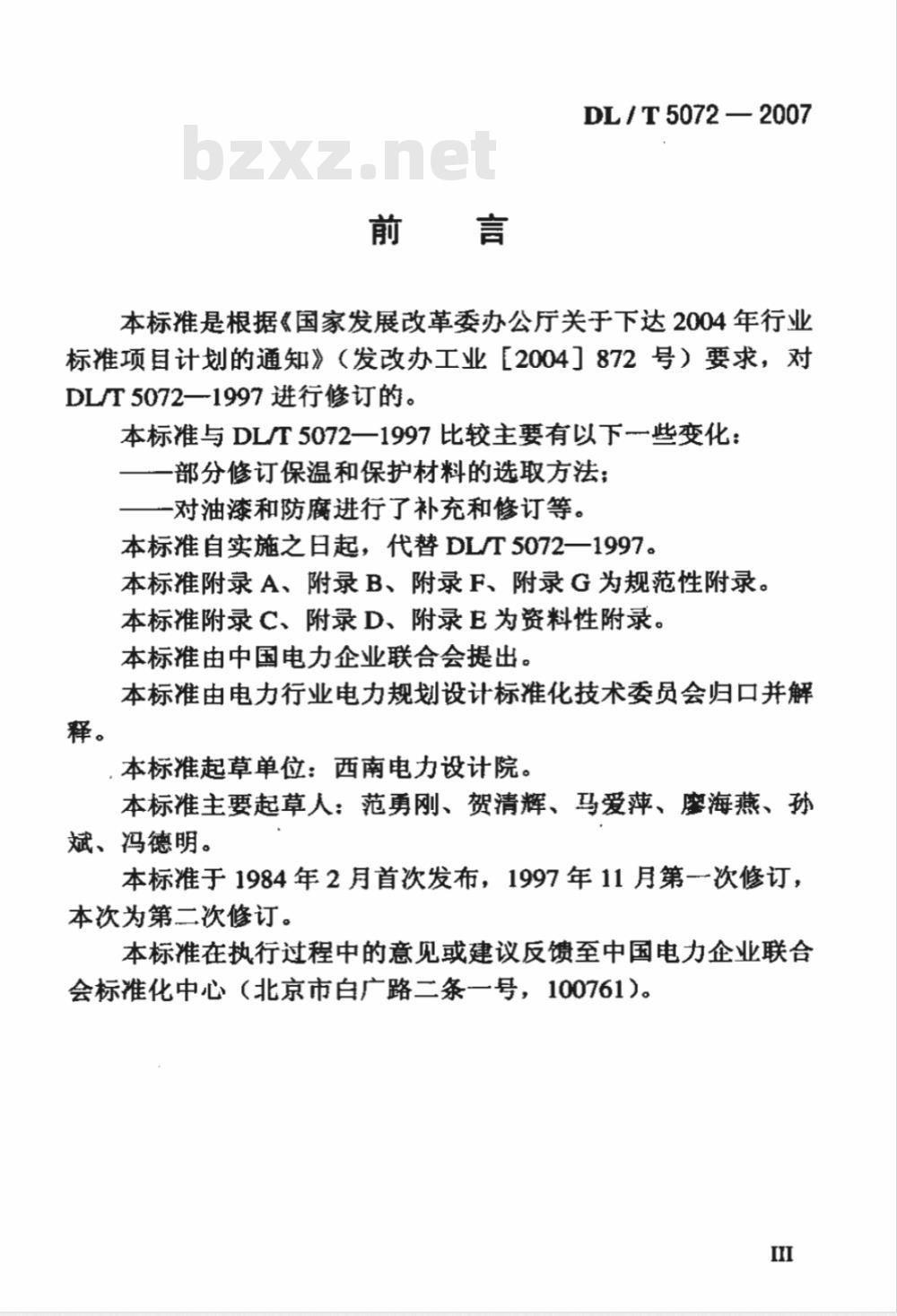

本标推是根据《国家发展改革委办公厅关于下达2004年行业标准项目计划的通知》（发改办工业［2004］872号）要求，对DL/T5072—1997进行修订的。
本标准与DL/T 5072一1997比较主要有以下些变化：一部分修订保温和保护材料的选取方法：一对油漆和防腐进行了补充和修订等。本标推自实施之日起，代替DL/T5072一1997。本标准附录 A、附录 B、附录 F、附录 G 为规范性附录。本标准附录 C、附录 D、附录 E 为资料性附录。本标准由中国电力企业联合会提出。本标准由电力行业电力规划设计标准化技术委员会归口并解释。
，本标准起草单位：西南电力设计院。本标准主要起草人：范勇刚、贺清辉、马爱萍、摩海燕、孙斌、冯德明。
本标准于1984年2月首次发布，1997年11月第-一次修订，本次为第二次修订。
本标准在执行过程中的意见或建议反馈至中国电力企业联合会标准化中心（北京市白广路二条一号，100761）。III

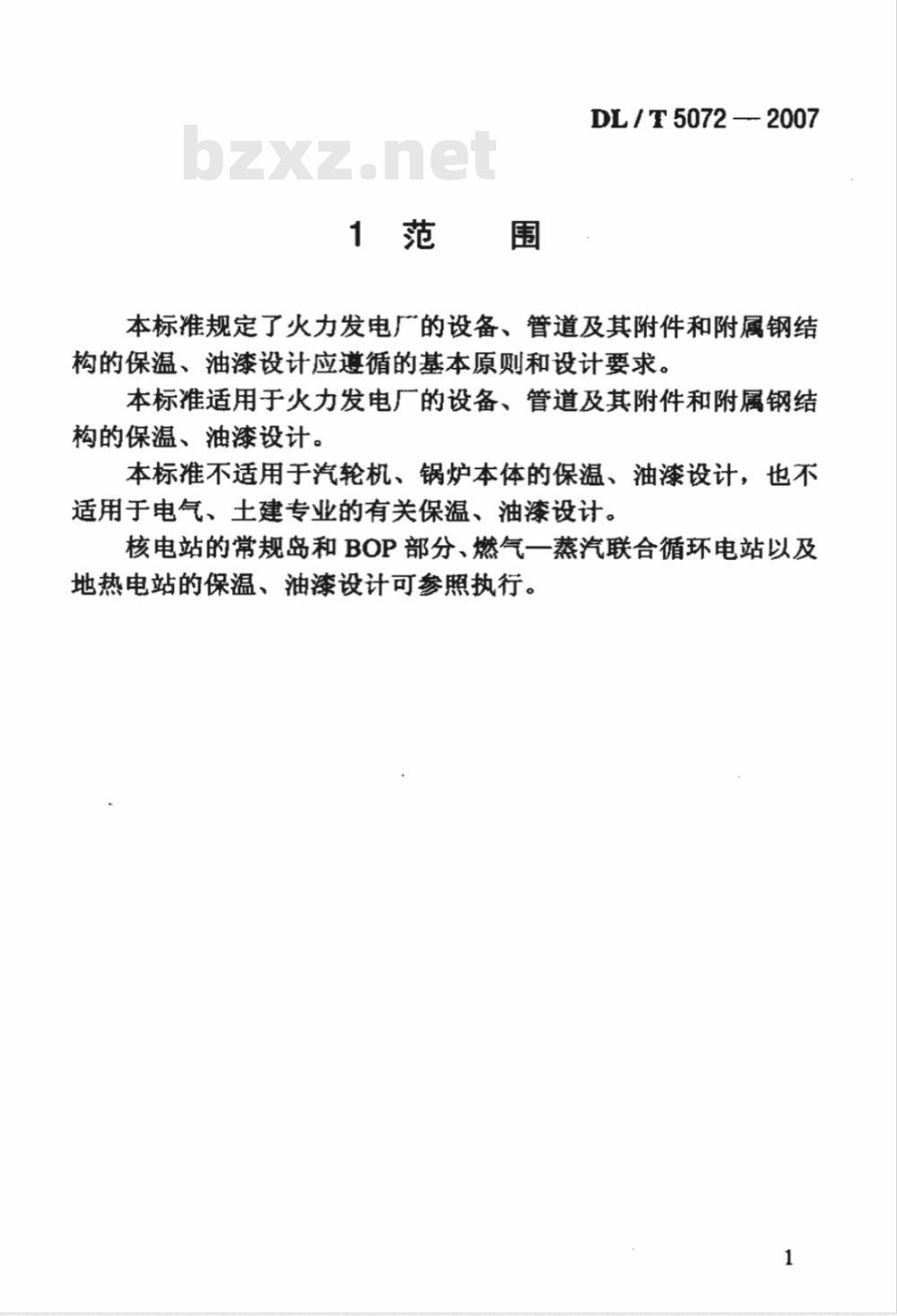

1范围
DL/T5072-2007
本标准规定了火力发电厂的设备、管道及其附件和附属钢结构的保温、油漆设计应遵循的基本原则和设计要求。本标准适用于火力发电厂的设备、管道及其附件和附属钢结构的保温、油漆设计。
本标准不适用于汽轮机、锅炉本体的保温、油漆设计，也不适用于电气、土建专业的有关保温、油漆设计。核电站的常规岛和BOP部分、燃气一蒸汽联合循环电站以及地热电站的保温、油漆设计可参照执行。DL/T5072—-2007
2 规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB8624建筑材料及制品燃烧性能分级涂装前钢材表面锈蚀等级和除锈等级GB8923
3覆盖奥氏体不锈钢用绝热材料规范GB/T17393
GB 50126
GB50185
GB50212
GB 50224
DL/T 934
工业设备及管道绝热工程施工及验收规范工业设备及管道绝热工程质量检验评定标准建筑防腐蚀工程施工及验收规范建筑防腐蚀工程质量检验评定标准火力发电厂保温工程热态考核测试与评价规程火力发电厂汽水管道设计技术规定DL/T5054
3 术语和符号
3.1术语
下列术语和定义适用于本标准。保温insulation orhot insulationDL/T 5072 --- 2007
覆盖在设备、管道及其附件上，以达到减少散热损失或降低其外表面温度的目的而采取的措施。3.1.2
保温层insulationlayer
为达到保温的目的而设置的隔离层。3.1.3
复合保温
composite insulation
由两种不同材料的保温层，在设备、管道及其附件外表面采取的分层包覆措施。
留置空气层air-space layer
在带加固肋的平面（烟风道和风机等设备）的外表面和保温层之间设置的空气隔离层。
经济厚度economic thickness
保温结构表面散热损失年费用和保温结构投资的年分摊费用之和为最小值时的保温层计算厚度。3.1.6
介质质系数 exergic coefficient of medium介质做功能力相对于锅炉过热器出口过热蒸汽做功能力3
DL/T5072-2007
之比。
硬质绝热制品rigidinsulatior
制品使用时能基本保持其原状，在2kPa荷重下，其可压缩性小于6%，制品不能弯曲。
半硬质绝热制品semi-rlgidinsulation制品在2kPa荷重下，可压缩性为6%～30%；弯曲90°以下尚能恢复其形状。
.软质绝热制品softinsulation
制品在2kPa荷重下，可压缩性为30%以上，可弯曲至90°以上而不损坏。
最高使用温度maximum service temperature在保证正常使用的条件下，材料所能承受的最高温度。3.1.11
热荷重收缩温度temperature for shrinkage under hot load在规定的升温条件下，试样承受恒定载荷，厚度收缩率为10%时所对应的温度。
腐蚀 corrosion
金属与环境介质间的物理一化学相互作用，其结果使金属的性能发生变化，并常可导致金属、环境或由他们组成的作为部分技术体系的功能受到损伤。
腐蚀速率corrosion rate
单位时间内金属遭受腐蚀的质量损耗量，常以mm/a或g/(m2·h）表示。
涂层配套
asset of matched coating
DL/T5072—2007
能相容的各类涂层间在材料选用、结构搭配、涂装工艺等方面合理组合形成的复合涂层。
阴极保护
cathodicprotection
通过降低魔蚀电位，使管道的魔蚀速率显著减小瓶实现电化学保护的一种方法。阴极保护通常有强制电流保护和牺牲阳极保护两种方法。
3.2符号
下列符号适用于本标准，见表3.2。表3.2
kJ/(kg -K)
元/m3
元/m2
符号含义表
介质烟质系数
内部收益率
介质比热容
保温层外径，复合保温内层外径复合保温外层外径
管避内径
管道外径
介质比
管道通过支吊架处散热附加系数管道实际长度
保湿层单位造价，复合保溢内层单位造价复合保温外层单位造价
保护层单位造价
保温结构外表面散热损失
保温结构线散热损失
DL/T5072--2007
kJ/(kg K)
W/(m2·K)
WI(m2·K)
W/(m2· K)
WI(m·K)
W/(m·K)
WI(m·K)
W/(m-K)
表3.2（续）
介质流量
保温结构外表面允许散热损失
保温工程投资贷款年分摊率
介质比焰
设备和管道外表面温度
环境温度
复合保温内外层界面处温度
保温结构外表面温度
保温材料内外表面温度平均值
介质比体积
室外风速
年运行时间
保温结构外表面传热系数
对流传热系数
辐射传热系数
保温层厚度
复合保温内层厚度
复合保温外层厚度
保温层材料热导率（导热系数）复合保温内层材料热导率（导热系数）复合保温外层材料热导率（导热系数）空气的热导率（导热系数）
空气运动黏度
涂料的体积固含量
涂料的湿膜厚度
涂料的干膜厚度
涂料的理论涂布率
涂料的实际涂布率
涂料的涂布损耗系数
4总！
DL/T5072—2007
4.0.1为了减少火力发电厂设备和管道的散热损失，满足生产工艺的要求，改善生产环境，防止设备、管道和附属钢结构腐蚀，提高经济效益，特制定本规程。4.0.2保温油漆设计应做到技术先进、经济合理、安全可靠、标识清晰、整洁美观，且便于施工和维护。4.0.3为了确保保温和油漆、防腐工程质量，控制工程造价，设计单位应对保温和油漆、防腐材料的选择及性能提出明确的要求。4.0.4凡未经具备国家相应资质的法定检测机构鉴定的新型保温材料、油漆和防腐涂料，不得在火力发电厂保温、油漆和防腐设计中使用。
4.0.5保温油漆设计除按本规程外，还应对保温、油漆和防腐的施工及验收按GB50126、GB50212的有关规定提出要求。4.0.6保温、油漆和防腐工程完成后，应按GB50185、GB50224进行质量检验和评定。机组投产运行后，应按DL/T934对保温效果进行测试和评价并提出报告。7
