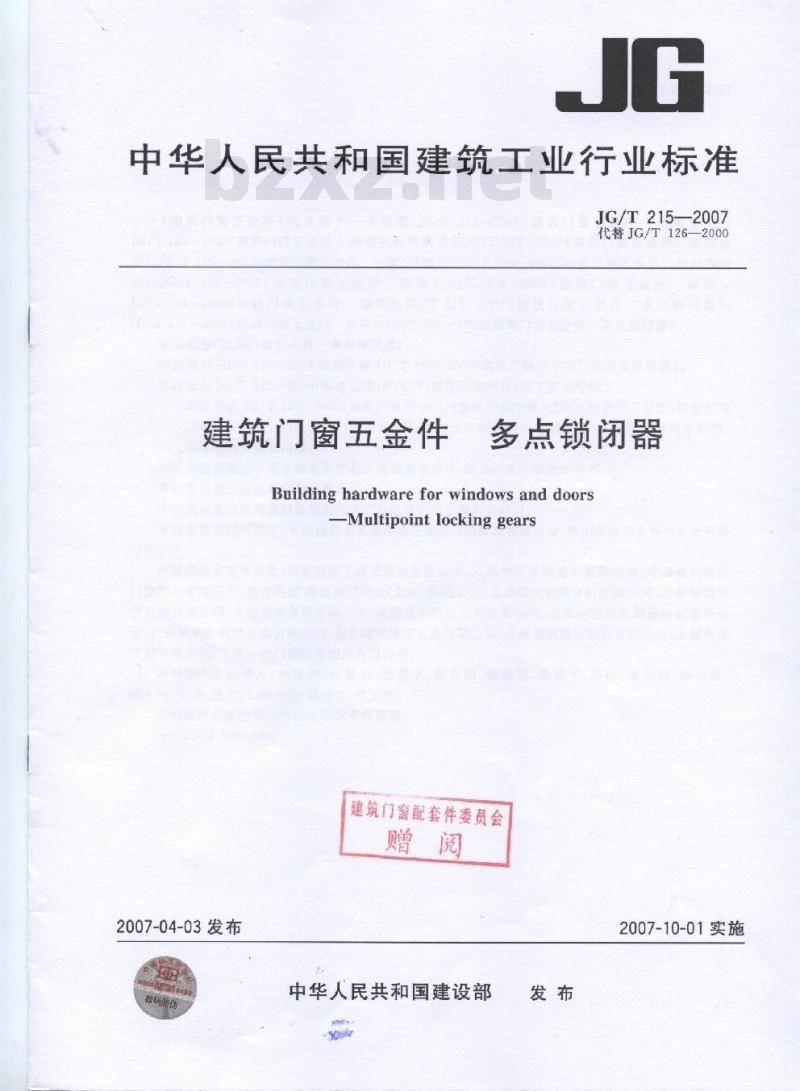

中华人民共和国建筑工业行业标准JG/T215—2007
代替JG/T126—2000
建筑门窗五金件
多点锁闭器
Building hardware for windows and doorsMultipointlockinggears
建筑门窗配套件委员会
2007-04-03发布
中华人民共和国建设部
2007-10-01实施
JG/T215—2007

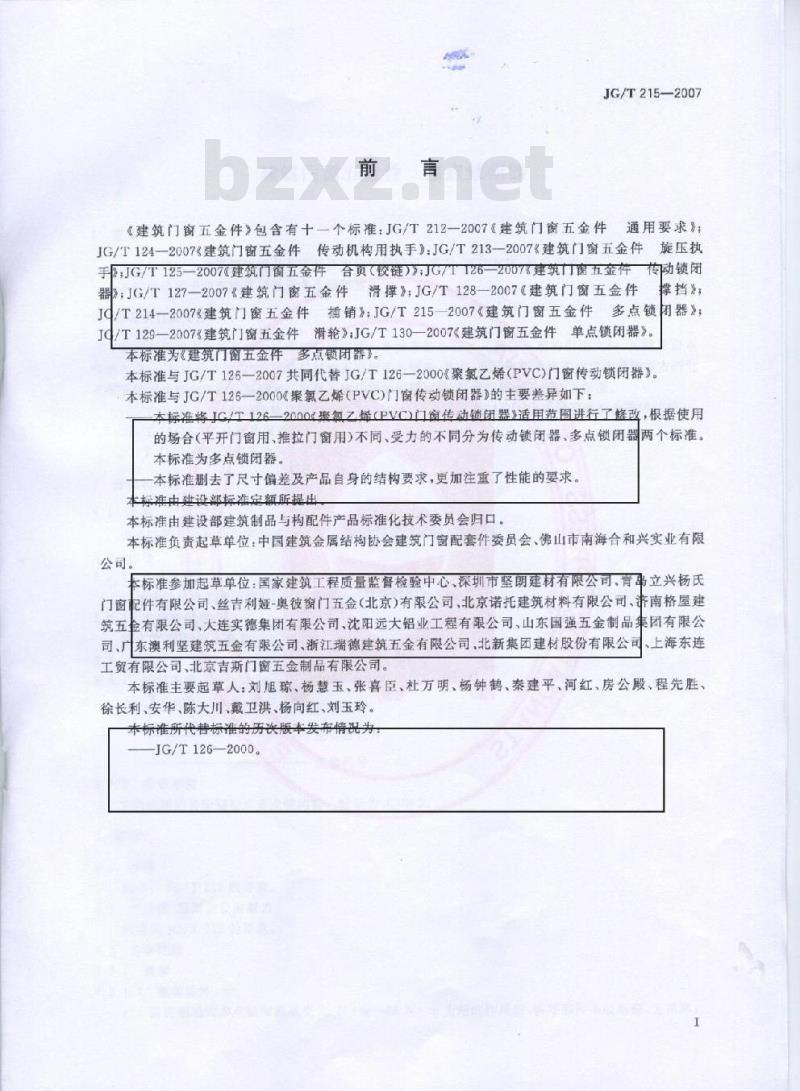

《建筑门窗五金件》包含有十一个标准：JG/T212一20C7《建筑门窗五金件通用要求》；JG/T1242007建筑门窗五金件传动机构用执手》：JG/T213-2007建筑门窗五金件旋压执手JG/T125一2007（建筑门窗五金件合页（铰链）》：JG/TT26一2007%建筑/窗五金件传动锁闭器：JG/T127—2007《建筑门窗五金件滑撑》：JG/T128—2007《建筑门窗五金件撑挡》；JQ/T214一2007建筑门窗五金件插销》：JG/T2152007《建筑门窗五金件多点锁闭器》；JG/T129—2007建筑门窗五金件滑轮》：JG/T130—2007《建筑门窗五金件单点锁闭器》。本标准为《建筑门窗五金件多点锁闭器）。本标准与JG/T126—2007共同代替JG/T126—2000《聚氯乙烯（PVC)门窗传动锁闭器》。本标准与JG/T126—2000<聚氯乙烯（PVC)门窗传动锁闭器》的主要差异如下：本标准将JG/T126-2000整氧乙烯（PVCJ门窗传动销闭盟》适用范固进行了修改，根据使用的场合（平开门窗用、推拉门窗用）不同、受力的不同分为传动锁闭器、多点锁闭器两个标准。本标准为多点锁闭器。
本标准删去了尺寸偏差及产品自身的结构要求，更加注重了性能的要求本标准中建设部标准定额所提出本标准由建设部建筑制品与构配件产品标准化技术委员会归口。本标准负责起草单位：中国建筑金属结构协会建筑门窗配套件委员会、佛山市南海合和兴实业有限公司。
本标准参加起草单位：国家建筑工程质量监督检验中心、深圳市坚朗建材有限公司、青串立兴杨氏门窗配件有限公司、丝吉利娅-奥被窗门五金（北京）有限公司、北京诺托建筑材料有限公司、济南格屋建筑五金有限公司、大连实德集团有限公司、沈阳远大铝业工程有限公司、山东国强五金制品集团有限公司、广东澳利坚建筑五金有限公司、浙江瑞德建筑五金有限公司、北新集团建材股份有限公司、上海东连工贸有限公司、北京吉斯门窗五金制品有限公司。本标准主要起草人：刘旭琼、杨慧玉、张喜臣、杜万明、杨钟鹤、秦建平、河红、房公殿、程先胜、徐长利、安华、陈大川、戴卫洪、杨向红、刘玉玲。本标准所代替标准的历次版车发布情况为JG/T126—2000
1范国
建筑门窗五金件多点锁闭器
本标准规定了建筑门窗用多点锁闭器的分类和标记、要求、试验方法，检验规则等本标准适用于建筑推拉门窗用多点锁闭器。2规范性引用文件
更还本标准的引用而成为本标准的条款下列文件中的条款通
JG/T215—2007
凡是注日期的引用文件，其随后所有或修订版均不适用于本标准，然而，最励根据本标准达成协议的各方研究的修改单（不包括勘误的
的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。是否可使用这些文件
样检验程序第1部分：按接收质量限（AQ检索的逐批检验抽样计划GB/T2828.1
专业产品保证文件
GB/T14436
JG/T212
分类和标记
3.1分类
西窗五金件
通用要求
多点锁闭器
齿轮驱动式多点锁闭器，连杆驱动式多点锁闭器。R
3.2代号
3.2.1名称代口
齿轮驱动式多点锁闭器CDB连杆驱动式多点锁闭器LDB3.2.2主参数
收量。
锁点数：实际
3.3标记方法、示
3.3.1标记方法
主参数代号
名称代号
3.3.2标记示例
2点锁闭的齿轮驱动式多点锁闭器4要求
4.1外观
应满足JG/T212的要求。
4.2耐蚀性、膜厚度及附着力
应满足JG/T212的要求。
4.3力学性能
4.3.1强度
4.3.1.1驱动部件
标记为：CDB2
a）齿轮驱动式多点锁闭器承受25V·m~26N·m力矩的作用后，各零部件不应断裂、无损坏；1
JG/T215—2007

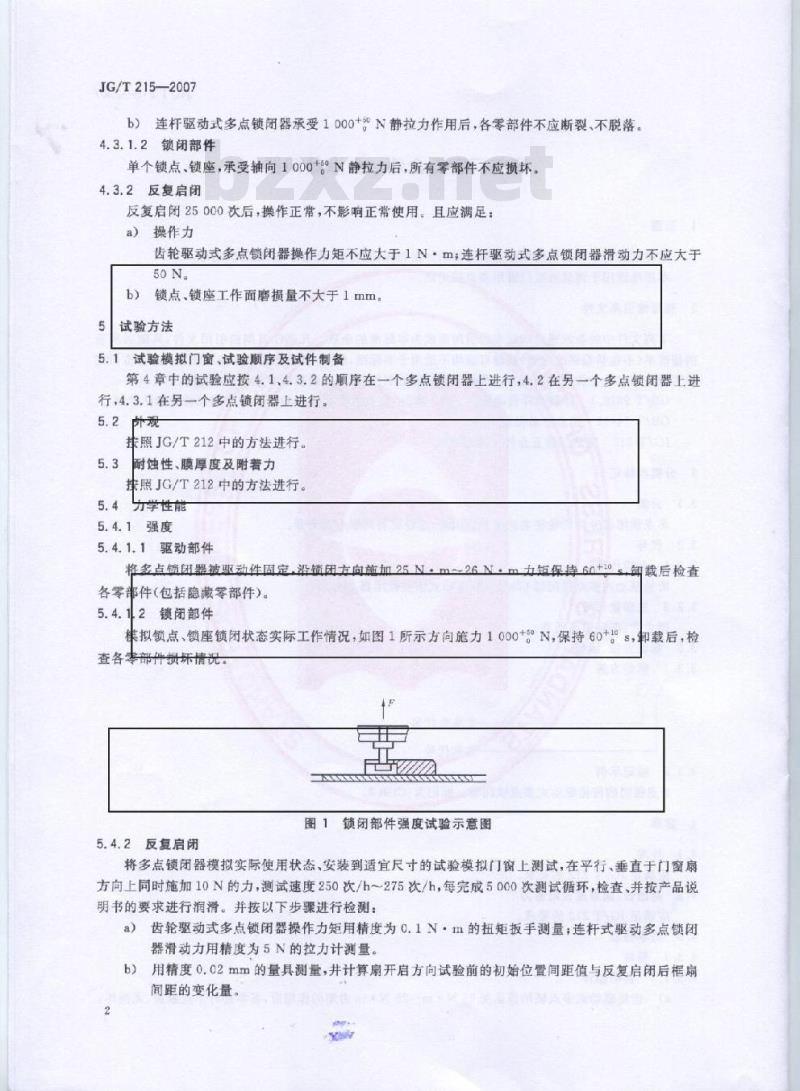

b）连杆驱动式多点锁闭器承受1000+sN静拉力作用后，各零部件不应断裂、不脱落。4.3.1.2锁闭部件
单个锁点锁座，承受轴向1000+°N静拉力后，所有零部件不应损坏。4.3.2反复启闭
反复启闭25000次后，操作正常，不影响正常使用。且应满足：a）操作力
齿轮驱动式多点锁闭器操作力矩不应大于1N·m；连杆驱动式多点锁闭器滑动力不应大于50N.
b）锁点、锁座工作面磨损量不大于1mm5免费标准bzxz.net
试验方法
5.1试验模拟门窗、试验顺序及试件制备第4章中的试验应按4.1、4.3.2的顺序在一个多点锁闭器上进行，4.2在另一个多点锁闭器上进行，4.3.1在另一个多点锁闭器上进行。5.2外观
按照JG/T212中的方法进行。
5.3耐蚀性、膜厚度及附着力
照JG/T212中的方法进行。
5.4 另学性能
5.4.1强度
5.4.1.1驱动部件
将多点锁团器被驱动件固定，沿锁闭方向施加各零部件（包括隐藏零部件）。5.4.12锁闭部件
五钜保持60+30卸载后检查
模拟锁点、锁座锁闭状态实际工作情况，如图1所示方向施力1000+°N，保持60+10s，卸载后，检查各零部件损坏情况
图1锁闭部件强度试验示意图
5.4.2反复启闭
将多点锁闭器模拟实际使用状态、安装到适宜尺寸的试验模拟门窗上测试，在平行、垂直于门窗扇方向上同时施加10N的力，测试速度250次/h~275次/h，每完成5000次测试循环，检查、并按产品说明书的要求进行润滑。并按以下步骤进行检测：齿轮驱动式多点锁闭器操作力矩用精度为0.1N·m的扭矩扳手测量：连杆式驱动多点锁闭a）
器滑动力用精度为5N的拉力计测量。b）
用精度0.02mm的量具测量，井计算扇开启方向试验前的初始位置间距值与反复启闭后框扇间距的变化量。

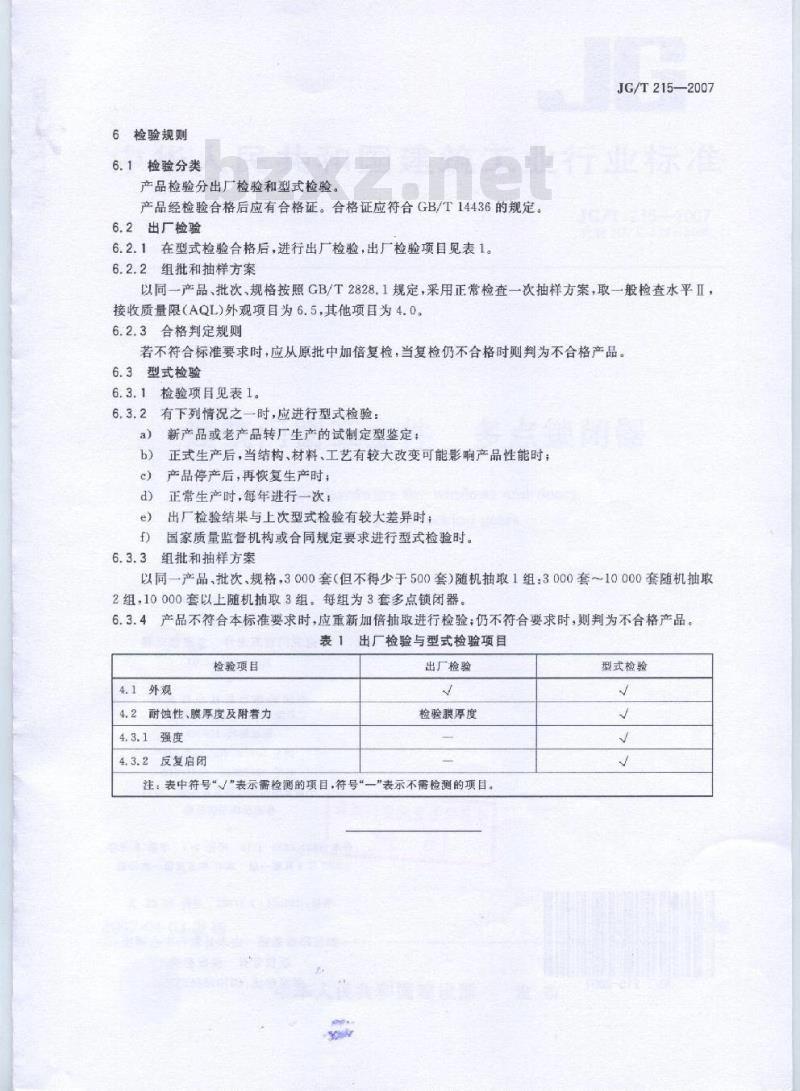

6检验规则
6.1检验分类
产品检验分出厂检验和型式检验。产品经检验合格后应有合格证。合格证应符合GB/T14436的规定。6.2出厂检验
6.2.1在型式检验合格后，进行出厂检验，出厂检验项目见表1。6.2.2组批和抽样方案
JG/T215—2007
以同一产品、批次、规格按照GB/T28281规定，采用正常检查一次抽样方案，取一般检查水平Ⅱ，接收质量限（AQL)外观项目为6.5，其他项目为4.0。6.2.3合格判定规则
若不符合标准要求时，应从原批中加倍复检，当复检仍不合格时则判为不合格产品。6.3型式检验
6.3.1检验项目见表1。
有下列情况之一时，应进行型式检验：6.3.2
新产品或老产品转厂生产的试制定型鉴定正式生产后，当结构、材料、工艺有较大改变可能影响产品性能时；产品停产后，再恢复生产时；
正常生产时，每年进行一次，
出厂检验结果与上次型式检验有较大差异时：国家质量监督机构或合同规定要求进行型式检验时6.3.3组批和抽样方案
以同一产品批次、规格，3000套（但不得少于500套）随机抽取1组：3000套~10000套随机抽取2组，10000套以上随机抽取3组。每组为3套多点锁闭器。6.3.4产品不符合本标准要求时，应重新加倍抽取进行检验：仍不符合要求时，则判为不合格产品。表1出厂检验与型式检验项目
检验项目
4.1外观
4. 2耐蚀性、膜厚度及附着力
4.3.1强度
4.3.2反复启闭
出厂检验
检验膜厚度
注：表中符号“”表示需检测的项目，符号“—”表示不需检测的项目。型式检验
JG/T215-2007
中华人民共和国建筑工业
行业标准
建筑门窗五金件多点锁闭器
JG/T2152007
中国标准出版社出版发行
北京夏兴门外三重河北街16号
邮政编码：100045
网址spe.net.cn
电话：6852394668517548
中国标准出版社寿自岛印制广印刷各地新华书店经销
开本 880×12301/16印张0.5字数8千字2007年8月第一版2007年8月第一次印刷书号：155066·2-17981定价10.00元如有印装差错由本社发行中心调换版权专有侵权必究
举报电话：（010)68533533
