【烟草行业标准(YC)】 滤棒物理性能的测定 第1部分：长度 电光法

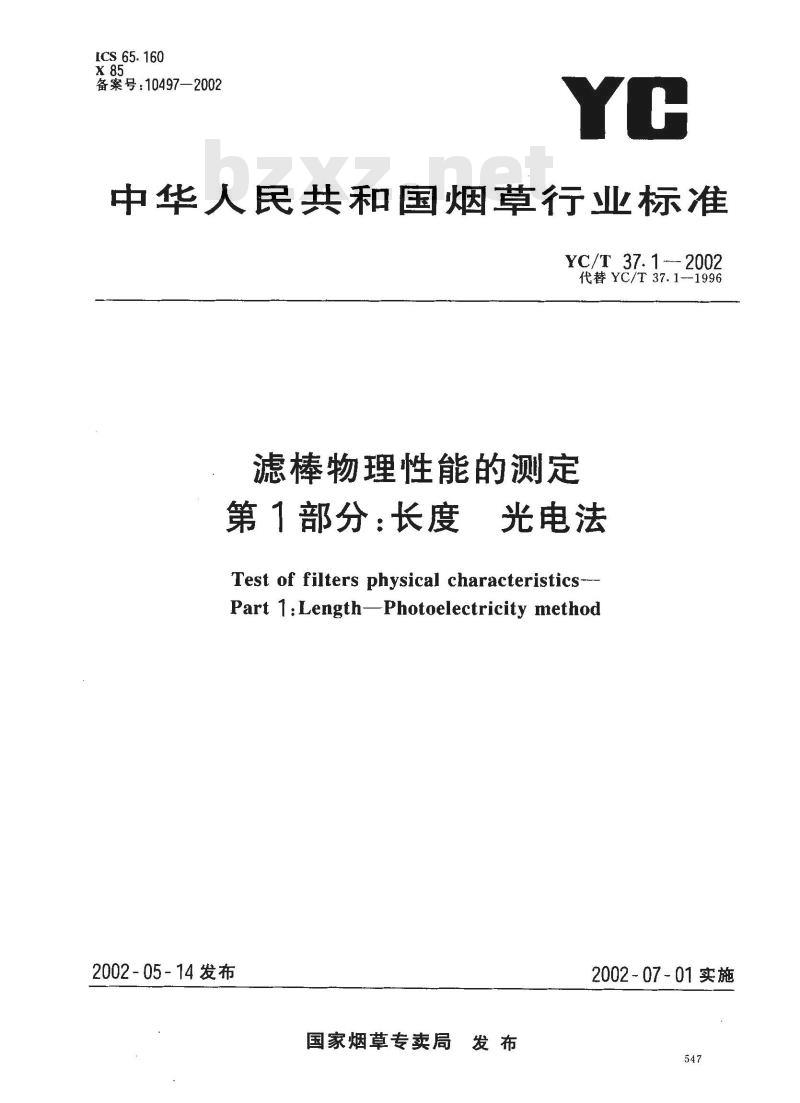

ICS65.160
备案号：10497—2002
中华人民共和国烟草行业标准
YC/T 37. 1 ---2002
代替YC/T37.1--1996
滤棒物理性能的测定
第部分：长度
光电法
Test of filters physical characteristics--Part 1 :Length-Photoelectricity method2002-05-14发布
国家烟草专卖局
2002-07-01实施
YC/T 37. 1--2002

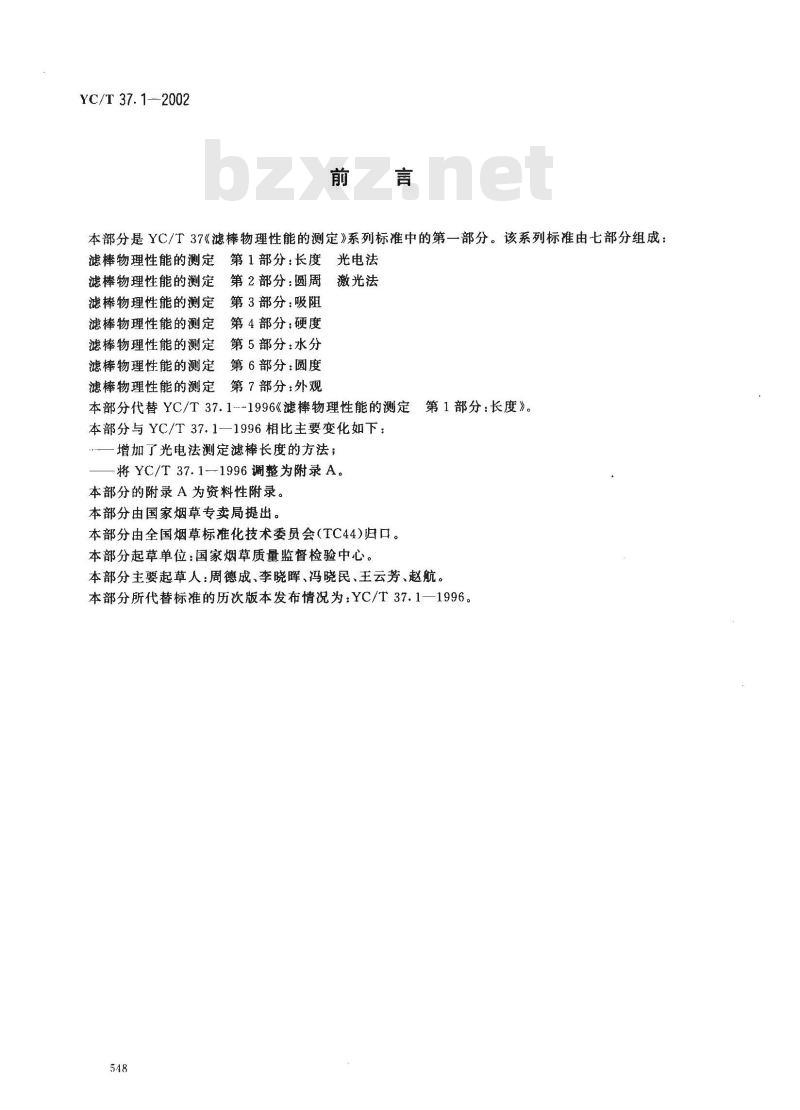

本部分是YC/T37《滤棒物理性能的测定》系列标准中的第一部分。该系列标准由七部分组成：滤棒物理性能的测定第1部分：长度光电法
第2部分：圆周
滤棒物理性能的测定
激光法
滤棒物理性能的测定
第3部分：吸阻
第4部分：硬度
滤棒物理性能的测定
滤棒物理性能的测定第5部分：水分滤棒物理性能的测定第6部分：圆度滤棒物理性能的测定第7部分：外观本部分代替YC/T37.1-1996《滤棒物理性能的测定第1部分：长度》。本部分与YC/T37.1—1996相比主要变化如下：增加了光电法测定滤棒长度的方法；将 YC/T 37. 1-1996 调整为附录 A。本部分的附录A为资料性附录。bzxz.net
本部分由国家烟草专卖局提出。本部分由全国烟草标准化技术委员会（TC44)归口。本部分起草单位：国家烟草质量监督检验中心。本部分主要起草人：周德成、李晓晖、冯晓民、王云芳、赵航。本部分所代替标准的历次版本发布情况为：YC/T37.1—1996。548

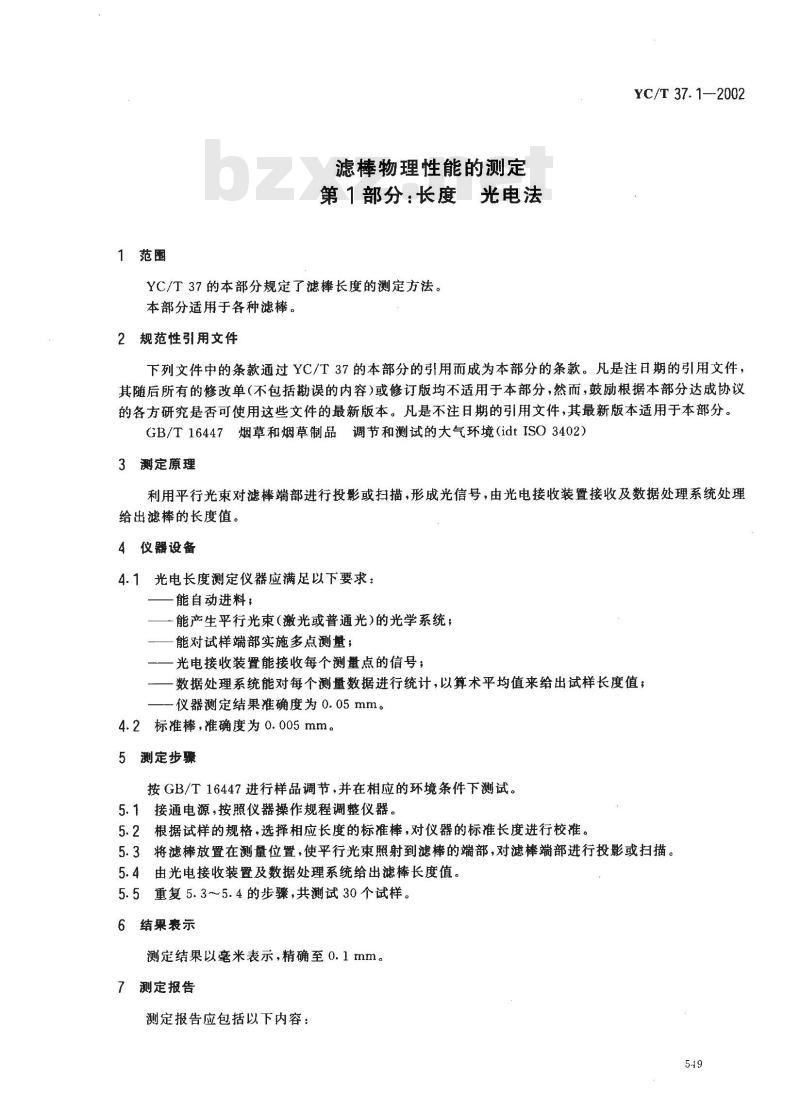

1范围
滤棒物理性能的测定
第1部分：长度光电法
YC/T37的本部分规定了滤棒长度的测定方法。本部分适用于各种滤棒。
2规范性引用文件
YC/T 37. 1—2002
下列文件中的条款通过YC/T37的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB/T16447烟草和烟草制品调节和测试的大气环境（idtISO3402）3测定原理
利用平行光束对滤棒端部进行投影或扫描，形成光信号，由光电接收装置接收及数据处理系统处理给出滤棒的长度值。
4仪器设备
4.1光电长度测定仪器应满足以下要求：能自动进料；
能产生平行光束（激光或普通光）的光学系统；能对试样端部实施多点测量；
一光电接收装置能接收每个测量点的信号；数据处理系统能对每个测量数据进行统计，以算术平均值来给出试样长度值；仪器测定结果准确度为0.05mm。4.2标准棒，准确度为0.005mm。5测定步骤
按GB/T16447进行样品调节，并在相应的环境条件下测试。5.1接通电源，按照仪器操作规程调整仪器。5.2根据试样的规格，选择相应长度的标准棒，对仪器的标推长度进行校准。5.3将滤棒放置在测量位置，使平行光束照射到滤棒的端部，对滤棒端部进行投影或扫描。5.4由光电接收装置及数据处理系统给出滤棒长度值5.5重复5.3～5.4的步骤，共测试30个试样。6结果表示
测定结果以毫米表示,精确至 0.1 mm。7测定报告

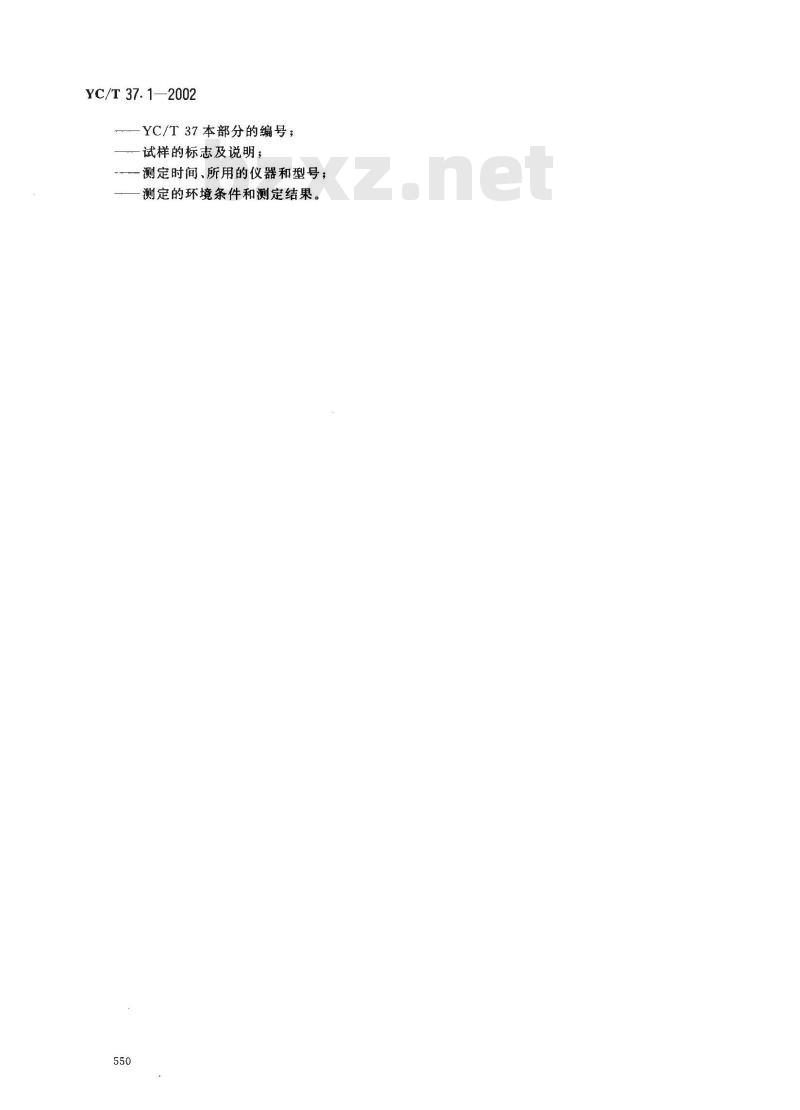

测定报告应包括以下内容：
YC/T37.1—2002
YC/T37本部分的编号；
试样的标志及说明；
测定时间、所用的仪器和型号；测定的环境条件和测定结果。

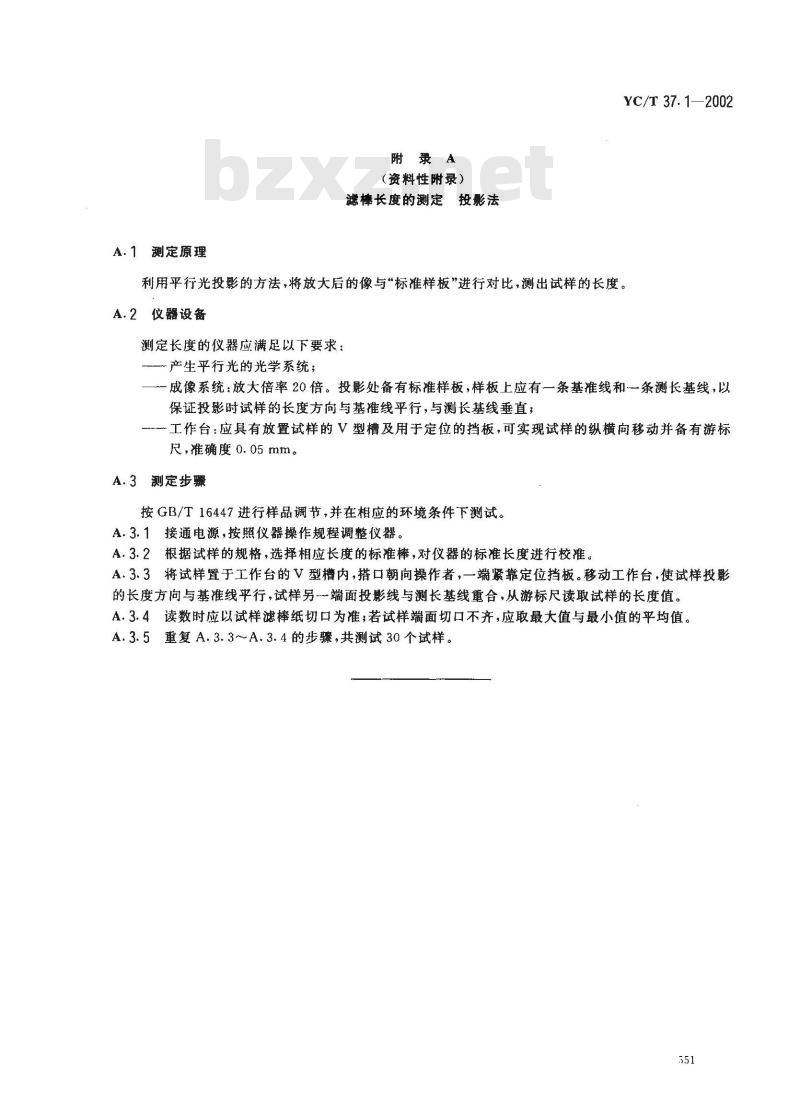

A.1测定原理
附录A
(资料性附录)
滤长度的测定投影法
YC/T37.1—2002
利用平行光投影的方法，将放大后的像与“标准样板”进行对比，测出试样的长度。A.2仪器设备
测定长度的仪器应满足以下要求：产生平行光的光学系统；
—一成像系统：放大倍率20倍。投影处备有标准样板，样板上应有一条基准线和-一条测长基线，以保证投影时试样的长度方向与基准线平行，与测长基线垂直，一工作台：应具有放置试样的V型槽及用于定位的挡板，可实现试样的纵横向移动并备有游标尺，准确度0.05mm。
A.3测定步骤
按GB/T16447进行样品调节，并在相应的环境条件下测试。A.3.1接通电源，按照仪器操作规程调整仪器。A.3.2根据试样的规格，选择相应长度的标准棒，对仪器的标准长度进行校准。A.3.3将试样置于工作台的V型槽内，搭口朝向操作者，一端紧靠定位挡板。移动工作台，使试样投影的长度方向与基准线平行，试样另一端面投影线与测长基线重合，从游标尺读取试样的长度值。A.3.4读数时应以试样滤棒纸切口为准；若试样端面切口不齐，应取最大值与最小值的平均值。A.3.5重复A.3.3～A.3.4的步骤，共测试30个试样。551
