【通信行业标准(YD)】 光缆护套用低烟无卤阻燃材料特性

中华人民共和国通信行业标准
YD/T 1113—2001
光缆护套用低烟无卤阻燃材料特性Characteristics of Low - Smoke Halogen - Freeand Flame Retardant Cempound for Optical Cable Jacketing2001-04-24发布
中华人民共和国信息产业部
2001-07-01 实施

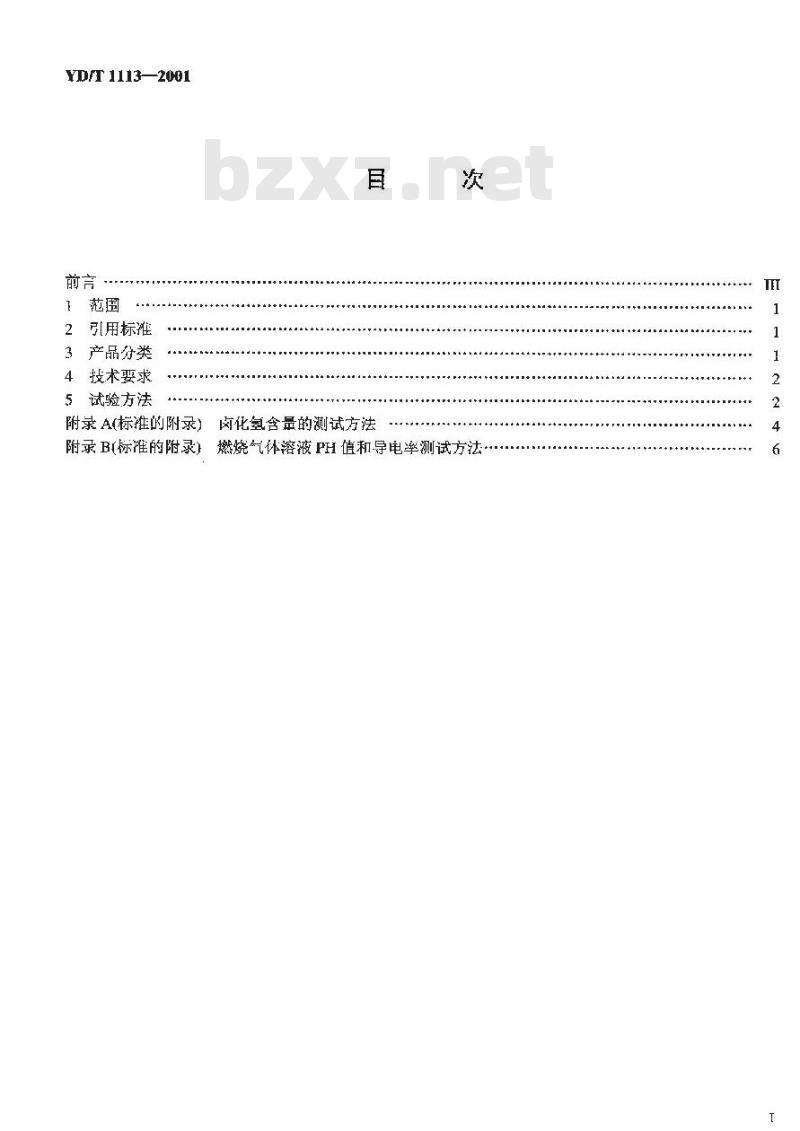

YD/T 1113—2001
引用标雅
产品分类
技术要求
试验方法
附录A(标推的附录)卤化氢含量的测试方法次
附录B标准的附录燃烧气体溶液阻值和导电率测试方法..TEI
TD/T 1113—2001

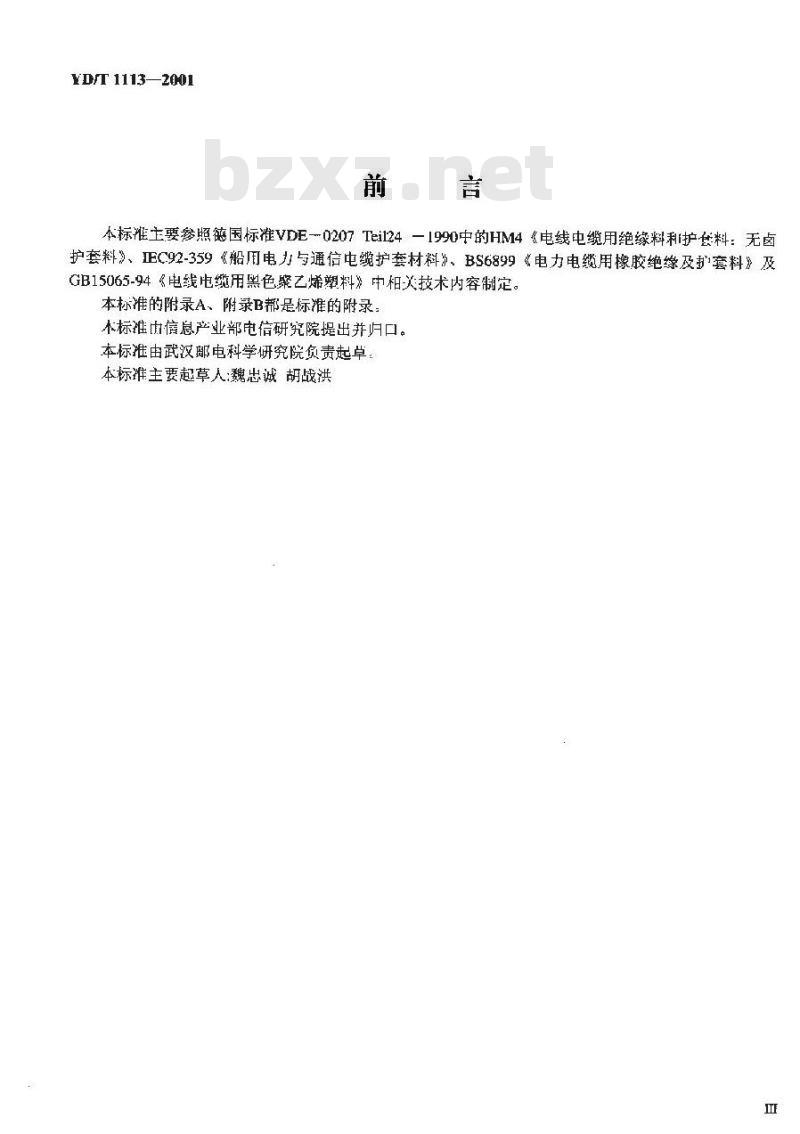

本标准主要参照国标准VDE一0207Teil24一1990中的HM4《电线电缆用绝缘料和护料：无卤护套料》、正C92-359《船用电力与通信电缆护套材料》、BS6899《电力电缆用橡胶绝缘及扩套料》及GB15065-94《电线电缆用黑色聚乙烯塑料》中相关技术内容制定。本标准的附录A、附录B都是标准的附录本标准内信息产业部电信研究院提出并归口。本标准由武汉电科学研究院负责起草，本标准主要起草人：魏忠诚胡战洪中华人民共和国通信行业标准

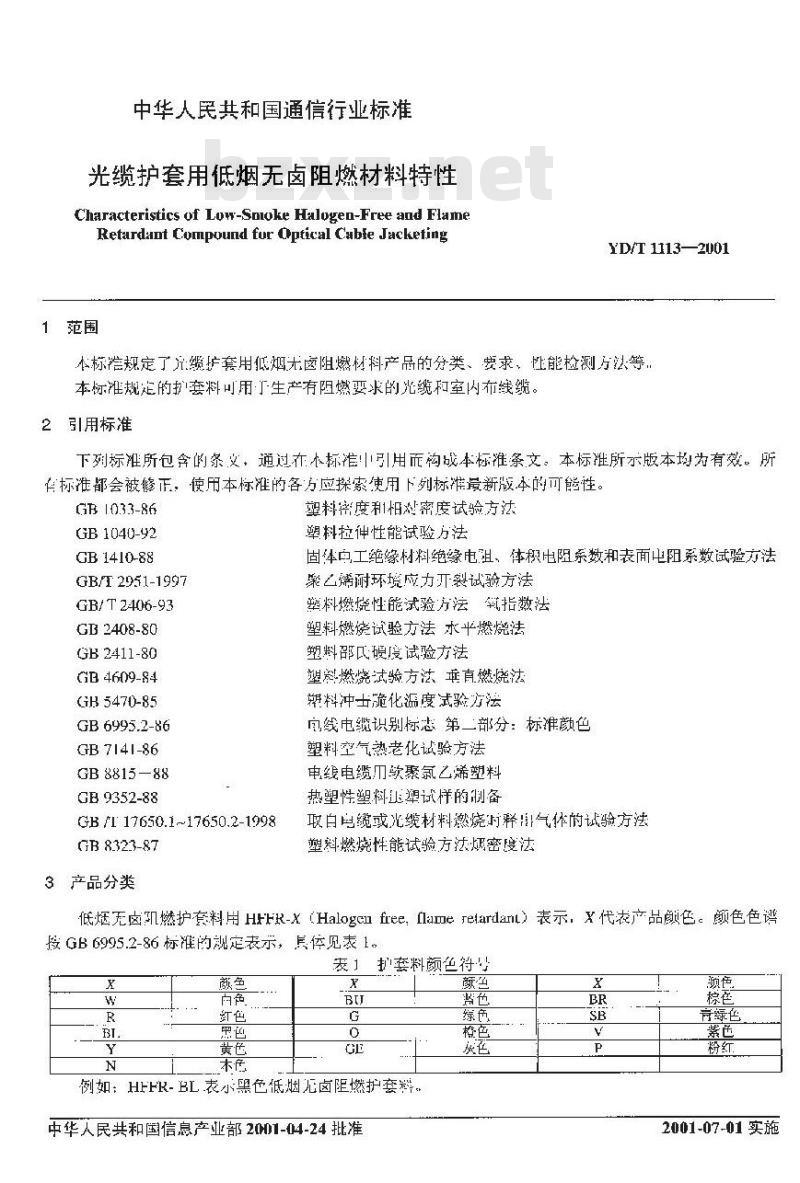

光缆护套用低烟无卤阻燃材料特性Characteristics of Lo-Snioke Halugen-Free and FlameRetardantCompound fur Optical CabieJacketing范围
YD/T 1113—2001
本标搭规定了定缆护套用低烟无卤阻燃材料产品的分类、要求、性能检测方法等.本标准规定的扩套料可用了生产有阻燃要求的光缆和室内布线缆。2引用标准
下列标准所包含的条文，通过在本标准引用而构战本标准条文。本标雅所示版本均为有效，所有标准部会被修正，使用本标准的各方应探索使用下列标雅最新版本的可能性。GB 1033-86
GB1040-92
GB 1410-88
GB/T 2951-1997
GB/ T 2406-93
GB 2408-80
GB 2411-80
GB 4609-84
GH 5470-85
GB 6995.2-86
GB 7141-86
GB 8815—88
GB 9352-88
GB/T 17650.1~17650.2-1998
GB 8323-87
3产品分类
塑料密度利1相对密度试验方法
塑料拉伸性能试验方法
固体向工绝缘材料绝缘电阻、体积电阻系数和表面电阻系数试验方法聚乙烯耐环境应力元裂试验方法，塑料燃烧性能试验方法氧指数法塑料燃烧试验方法水燃烧法
塑料邵民硬度试验方法
塑料燃烧试验方法垂直燃烧法
塑料冲士脆化源度验方法
良线电继识别标志第二部分：标准颜色塑料空气熟老化试验方法
申线电缆刀软聚氯乙烯塑料
热塑性塑料压塑试样的制备
取白电缆或光缆材料燃烧时释用气体的试验方法塑料燃烧性能试验方法爆密度法低烟无卤几燃护套料用HrHR-x（Halogcufree.lameretardant）表示，X代衣产品颜色。颜色色谱授GB6995.2-86标准的视定表示，其见表1。麦】扩套料颜色符号
例如：H上FR-BL表小黑色低烟无卤阻燃护套岁。中华人民共和国信息产业部2001-{4-24批准蓝色
颜颈色
高绿色
2001-07-01实施

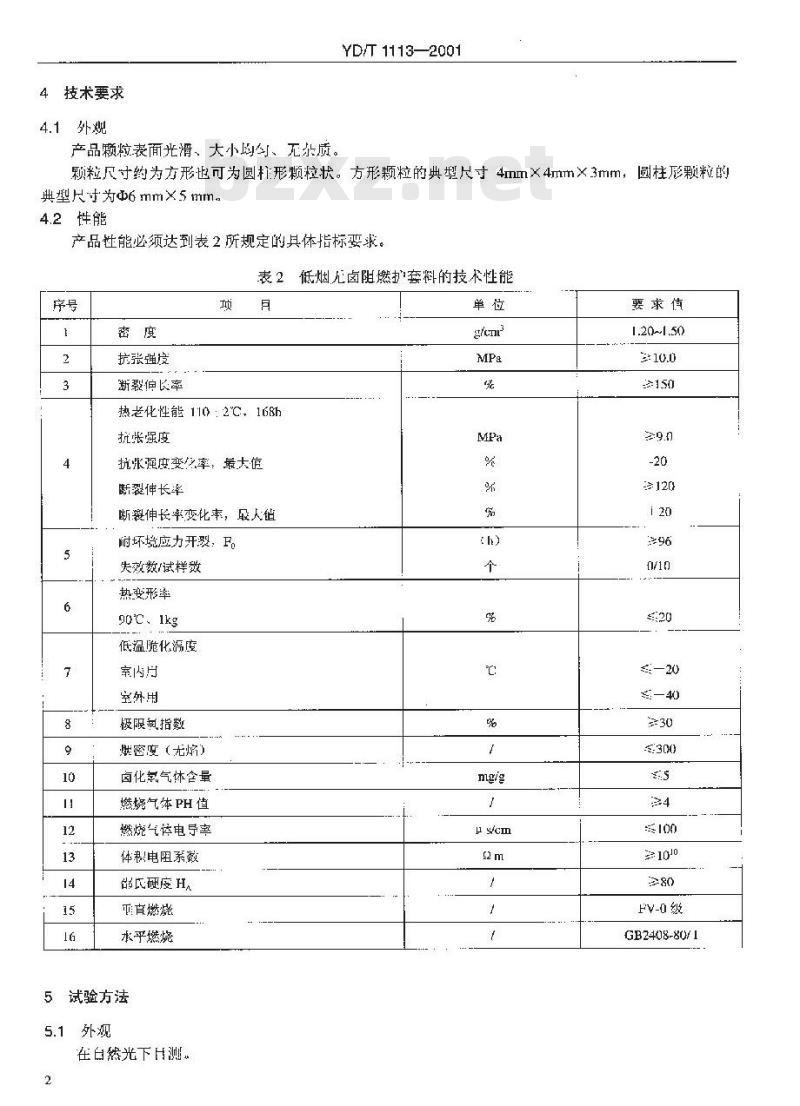

4技术要求
4.1外观
产品颗粒表面光滑、大小均匀、无杂质。YD/T 1113—2001
颗粒尺寸约为方形也可为圆柱形颗粒状。方形颗粒的典樊尺寸4mm×4mm×3mm，圆柱颗粒的
典型尺寸为6mm×5mm
4.2性能
产品性能必须达到表2所规定的具体指标要求。表2低烟无卤阻燃护套料的技术性能序号
抗张强度
断裂伸长率
热老化性能110：2℃，168h
抗帐强度
抗兆强度变之率，最大信
断裂伸长率
断裂伸长率变化率，最人值
附坏境应力开裂，F。
失效数/试样数
热变形率
90℃、1kg
低温跪化泻度
索内片
室外用
梭限氢指数
燃密度（无烯）
卤化氧气体含量
燃烧气体 PH值
燃烧气体电导率
体表电阻系数
邰氏硬度H
亚真燃烧
水乎燃烧
试验方法
在白然光下H测，
要求值
1.20~1.50
FV-0级
GB2408-801 1
5.2试样制备
YD/T 1113—2001
按照GB9352的规定进行,伺压片温度应控制在（140士5）℃。5.3密度
按照 GB1033的规定进行
5.4：抗张强度，断裂伸长率
按照 GB 1040 的规定进行。
5.5热老化性能试验
按照GB 7141的规定进行老化处辨，老化温度（110±2）℃，时问168h。的规定进行测试。
5.690℃热变形率
按照GB 8815 的规定进行,
5.7低温脆化温度
按照GB5470的规定进行
5.8耐环境应力并裂
按照GB/T2951的规定进行。
极限氧指数
按照GB/T2406的规定进行：
5.10卤化氛气体含量
参照GB/T17650.1的规定逊行，具体测试方法见附录A(标准的附录)。5.11烟密度
按照GB8323的规定进行。
5.12燃烧气体溶液PH值、电导率参照GB/T17650,2的规定进行，具体测试方法见附录B(标准的附录)：5.13体积电阻系数
按照 GB 1410 的规定进行，
5.14邵匹,硬度
按照 GB 2411 的规是进行。
5.15垂直燃烧试验
按照GB4609的规定逊行。
5.16水平燃烧试验
按照 GB 2408 的规定进行。
处理后按照 GB 1040
A1概无述
YD/T 1113—-2001
附录A
（标雅的附录）
卤化氢含量的测试方法
实验过程中将材料在干燥的空气中加热，所产生的气体在0.1M氢氧化钳溶液吸收。测定卤化氢，的含量是在硝中加入0.1M的硝酸银溶液训行酸化，再用毓酸钱铵作指示剂：用0.1M的硫氰酸铵滴定共含量。不加试样选行白滴定，取两次测定的平均值作为试验结果。A2试验装置
试验装置见图Al。
A2.1管式炉
其有效加热[区长度应为500~600mm，内径40~60m11，并配有滑控系统，能控制1000以下的温度。A2.2石英管
内径32~45mm，在山气端山 60~100mm，送气端仲出60~200mmA2.3燃血
材料为耐温陶瓷、石英等，长45~100mm，宽12~30mm，深5~10mmaA2.4洗涤版
三只流涤瓶容积 500~1000rrl：内装 220rml左右的 0.1MNa0HI溶液、A2.5T燥密气
主要为材料充分燃烧提供氧气：实验中流量控制在15~30L/h左右加热炉
干燥空气
热电信
帮干将装有试样的燃烧汇
人的装意
A3试验步骤
石奠管
燃烧工和试栏
图A1试验装置
气体洗瓶
磁力搅托器
A3.1按取样规则任取500~1000I的试样，试验前，栏品应在（23土2）℃，相对湿度（50±5）%的环境下存放至少16h以上。
A3.2称山0.5g~0.7g的试样，精确到101mg，政在燃烧m中A3.3将燃烧皿推入管式炉内，为了减少管中凝结，石英管出1I端伸出管式炉端头的长度不能超过4
YD/T1113—2001
A3.4石英管接入两只洗涤瓶，每只内含有0.1M氢氧化钠220mLA3.5调书气休流量，以恒定速度通过石英管：A3.6以均勾速度在（40+5）min内将管式炉温度上升到（800土10）℃，保持20minA3.7试验结束后，将两只洗涤瓶拆开，将两个瓶中的溶液混合在一起，向洗涤瓶中加入去离子水，使洗淡瓶中的落液达到1000mL.
A3.8在长颈瓶中放入200mL的稀释溶液。依次加入4mL浓硝酸溶液、20mL0.1M销酸银溶液、3mL的硝基苯，并充分装荡，使氯化银沉淀析出。A3.9加入40%硫酸铵铁溶液1mL，滴入儿滴6M的硝酸溶液，并一起搅拌。A3.10溶液月0.1M硫酸铵滴定免费标准下载网bzxz
卤化氢气体逸出最以每克试栏巾的氯化氢（mg）表示，公武妇下：36. 5X(B-A)M X 1000/200
式中：A一测定用的0.1M硫氢酸铵溶液休积量，mL;B一月作空白试验用的0.IM碗氰酸铵溶液体积量，mL：M一硫氰酸铵溶液的摩尔浓度，M;m一试样重量，。
B1概述
YD/T 1113—2001
附录B
(标推的附录）
燃烧气体溶液PH值和导电率测试方法将已知重的试群在一管式炉内燃烧，燃烧产牛的气体通过儿个装有去离广水的洗涤瓶进行收集。测量洗涤瓶内溶液的FH值和导电率。B2试验装置
试验装置见图B1：整套系统应是严格密射的君英管
流量计
于娱气
热电偶
用于将试样的燃烧血
送人的装暨
加热沪
燃烧方对和试样
图B1试验装置
B2.1管式加热炉
气体洗瓶
磁力捞拌器
其有效川热区长度应为500~600mm，内径40~60mm，并配有温控系统：B2.2石英管
内径32~45mm，在出气端仲出60~100mm，进气端伸出60~200mm。B2.3燃烧方舟
材料为耐温陶瓷、石英等、技45~100mm，宽12~30mm：深5~10mm。B2.4.洗涤瓶
容积500~1000mL，内装450mL去离子水。B2.5干操空气
主要为材料分分燃烧提供氢气：实验中流量控制在15~30L/h左右B2.6测试仪表
分析天平，精度为0.1mg：
PH测量计，精度为土0.02，并配有合适的PH电极：导电率测试仪，范102~10us/mm，并配有合适的电极-计时。
B3试验过程
B3.1取样
YD/T1113—2001
按取样规则任取（1000士5）m的试样，减验前，样品应在（23二2）℃，相对湿度（50±5）%的环境下存放至少 16h 以上。
B3.2光称量试样，要求精硝到1mg，将试样均匀地放入燃烧Ⅲ的底部。B3.3调节气体流量，并便流量在整个过程中保持恒是：B3.4用热电耦来测温度，但要防止热电耦受到腐蚀，并要放在炉子巾央的试管单B3.5将燃烧血快速指入管式加热炉的叫火，并并始计时。燃烧血的位置离有效预热区的尾部距离300mm，燃烧m处的温度不低于935℃。在气流方间离燃烧血300mm处的温度不低于900℃：在通入十燥空气条件下整个燃烧过程在灯中要持续30min。B3.6实验结束后，将两个瓶中的溶液混合在一起，向洗涤瓶中加入去离子小，使洗涤瓶中的溶液达到1000mL
B3.7采用PH测试仪测量PH值；采用电导率测试仪测试溶液的电导率，7
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
