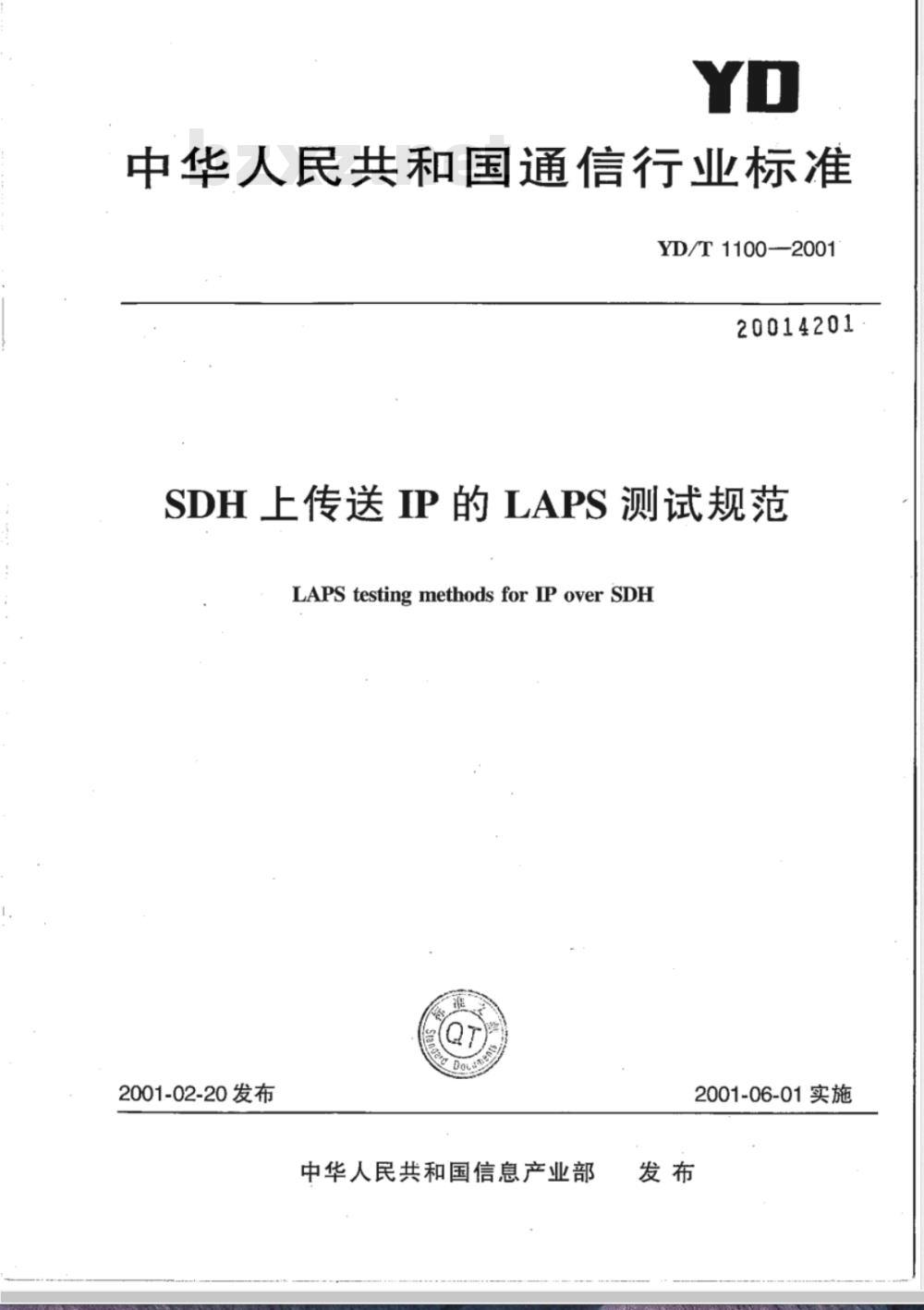

中华人民共和国通信行业标准
YD/T1100-—2001
20014201
SDH 上传送 IP 的 LAPS 测试规范LAPS testing methods for IP over SDH2001-02-20发布
中华人民共和国信息产业部
2001-06-01实施
YD/T1100—2001

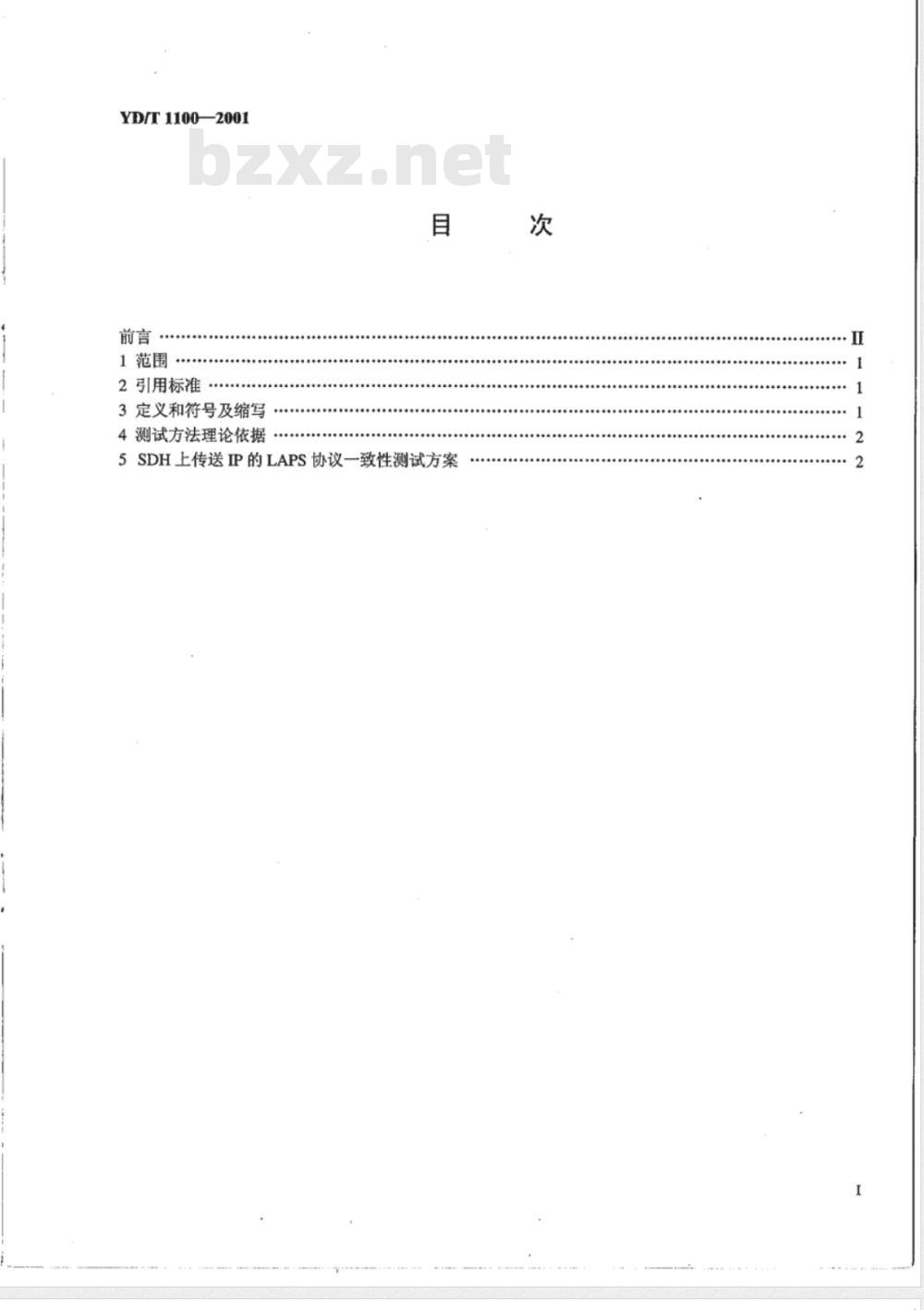

1范围
2引用标准
3定义和符号及缩写
4测试方法理论依据
5SDH上传送IP的LAPS协议一致性测试方案...
YD/T1100—2001

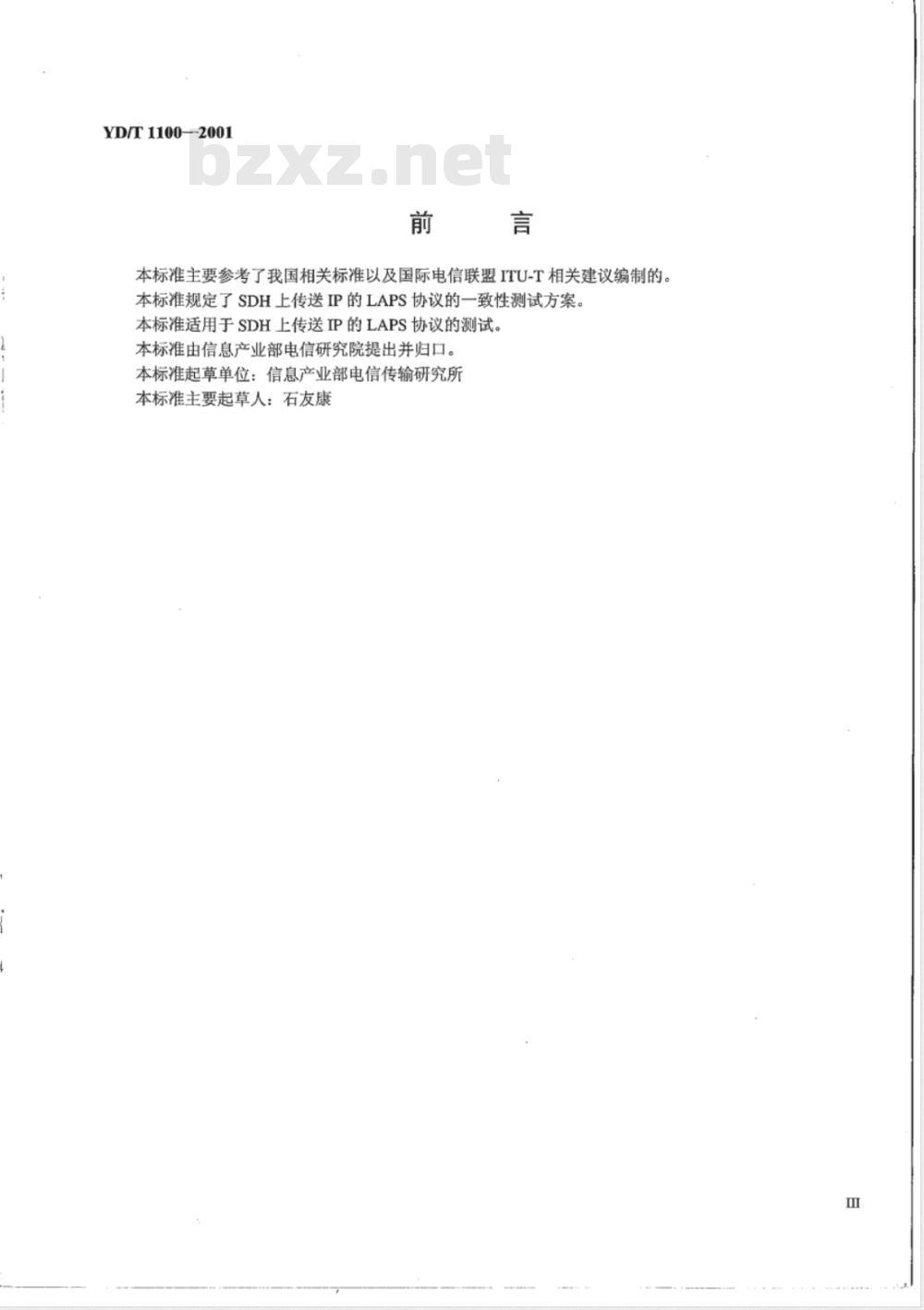

本标准主要参考了我国相关标准以及国际电信联盟ITU-T相关建议编制的。本标准规定了SDH上传送IP的LAPS协议的一致性测试方案。本标准适用于SDH上传送IP的LAPS协议的测试。本标准由信息产业部电信研究院提出并归口。本标准起草单位：信息产业部电信传输研究所本标准主要起草人：石友康

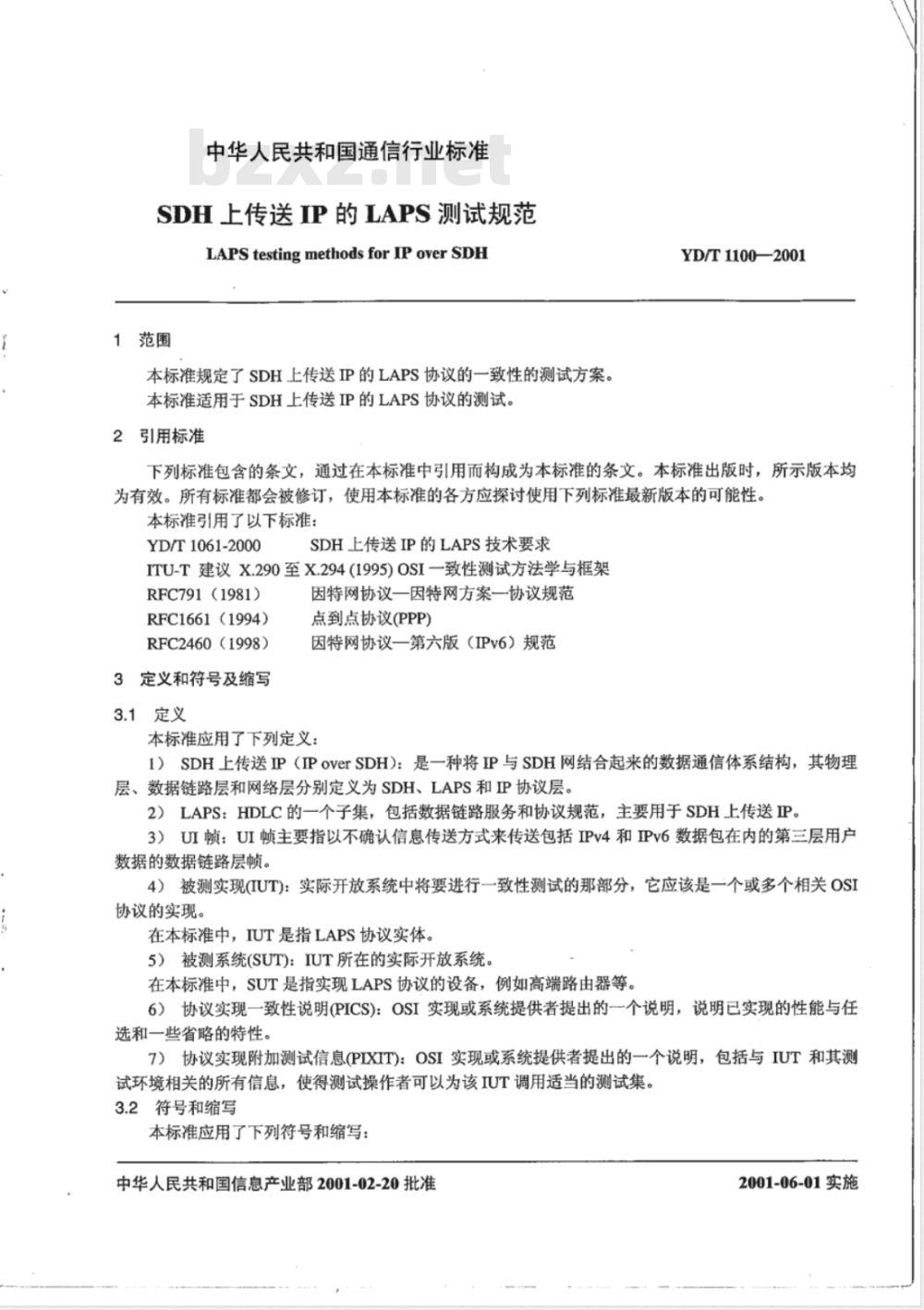

中华人民共和国通信行业标准
SDH上传送IP的LAPS测试规范
LAPS testing methods for IP over SDH1范围
本标准规定了SDH上传送IP的LAPS协议的一致性的测试方案。本标准适用于SDH上传送IP的LAPS协议的测试。2引用标准
YD/T1100—2001
下列标准包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。本标准引用了以下标准：
YD/T1061-2000
SDH上传送IP的LAPS技术要求
ITU-T建议X.290至X.294(1995)OSI一致性测试方法学与框架RFC791(1981)
RFC1661(1994)
RFC2460（1998)
3定义和符号及缩写
3.1定义
因特网协议一因特网方案一协议规范点到点协议(PPP)
因特网协议一第六版（IPv6）规范本标准应用了下列定义：
1）SDH上传送IP（IPoverSDH)：是一种将IP与SDH网结合起来的数据通信体系结构，其物理层、数据链路层和网络层分别定义为SDH、LAPS和IP协议层。2）LAPS：HDLC的一个子集，包括数据链路服务和协议规范，主要用于SDH上传送IP。3）UI顿：UI顿主要指以不确认信息传送方式来传送包括IPv4和IPv6数据包在内的第三层用户数据的数据链路层顿。
4）被测实现(IUT)：实际开放系统中将要进行一致性测试的那部分，它应该是一个或多个相关OSI协议的实现。
在本标准中，IUT是指LAPS协议实体。5）被测系统(SUT)：IUT所在的实际开放系统。在本标准中，SUT是指实现LAPS协议的设备，例如高端路由器等。6）协议实现一致性说明(PICS)：OSI实现或系统提供者提出的一个说明，说明已实现的性能与任选和一些省略的特性。
7）协议实现附加测试信息(PIXIT)：OSI实现或系统提供者提出的一个说明，包括与IUT和其测试环境相关的所有信息，使得测试操作者可以为该IUT调用适当的测试集。3.2符号和缩写
本标准应用了下列符号和缩写：中华人民共和国信息产业部2001-02-20批准2001-06-01实施
测试方法理论依据
顿检测序列
因特网协议--第4版
因特网协议一第6版
被测试实现体
链路接入协议一SDH
协议实现一致性说明
YD/T1100—2001
协议实现附加测试信息
点到点协议
服务接入点标识符
同步数字体系
被测试系统
传输控制协议
用户数据报
无编号信息

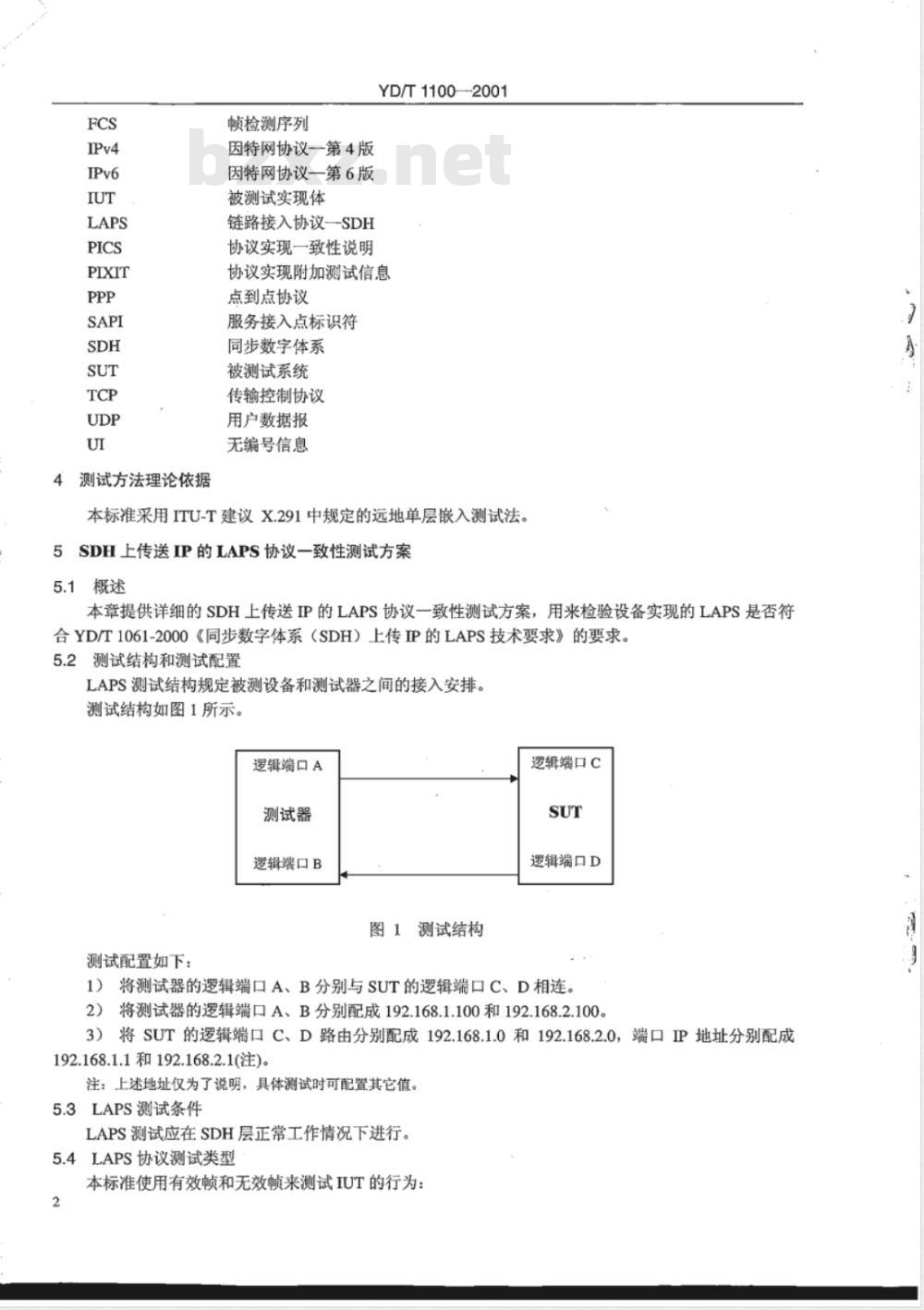

本标准采用ITU-T建议X.291中规定的远地单层嵌入测试法。5SDH上传送IP的LAPS协议一致性测试方案5.1概述
本章提供详细的SDH上传送IP的LAPS协议一致性测试方案，用来检验设备实现的LAPS是否符合YD/T1061-2000《同步数字体系（SDH）上传IP的LAPS技术要求》的要求。5.2测试结构和测试配置
LAPS测试结构规定被测设备和测试器之间的接入安排。测试结构如图1所示。
逻辑端口A
测试器
逻辑端口B
测试配置如下：
图1测试结构
逻辑端口C
逻辑端口D
1）将测试器的逻辑端口A、B分别与SUT的逻辑端口C、D相连。2）将测试器的逻辑端口A、B分别配成192.168.1.100和192.168.2.100。3）将SUT的逻辑端口C、D路由分别配成192.168.1.0和192.168.2.0，端口IP地址分别配成192.168.1.1和192.168.2.1(注)。注：上述地址仅为了说明，具体测试时可配置其它值。5.3LAPS测试条件
LAPS测试应在SDH层正常工作情况下进行。5.4LAPS协议测试类型
本标准使用有效顺和无效帧来测试IUT的行为：2
YD/T1100—2001
a）有效帧：是指编码正确的顿。LAPS赖结构如图2所示。b）无效帧：无效顿表现在以下几个方面：①没有正确地被两个标志所定界；②两个标志之间的八比特组少于6个；③包含一个顿校验序列的错误；④包含一个不为接收器支持的服务接入点标识符；③包含一个不可识别的控制字段；③包含一个结束标志为超过6个“1的序列的顿。8765432
5.5第二层测试信息
八比特组
图2LAPS顿格式
第二层测试通过UI帧完成，这些信息包括IPv4或IPv6的数据包，或基于PPP协议的UI顿这些测试信号应该符合以下原则：1）在测试器和SUT间互相传送的测试序列假设没有传送差错；2）测试器可以通过插入错误的FCS，在测试器到SUT的方向上模拟传送差错。5.6测试方案
5.6.1PICS/PIXIT文件
PICS文件如表1所示。PIXIT文件如表2所示。表1PICS文件
协议特性
SUT是否支持IPv4规范？
SUT是否支持IPv6规范？
SUT是否支持基于PPP的协议？
表2PIXIT文件
协议特性
SUT是否不理躲接收到包含一个赖校验序列错误的顿？SUT是否不理躲接收到包含一个不为接收器支持的服务接入点标识符的顿？
SUT是否不理躲接收到包含一个不可识别的控制字段的頔？
是：一
是：否：
是：一
是：—
5.6.2测试项目
YD/T1100—2001
续表2
协议特性
SUT是否不理躲接收到包含一个结束标志为超过6个\1\的序列的帧？
SUT是否不理躲接收到一个两个标志之间八比特组少于6个的赖？
测试编号排列如下：
接收IPv4的
接收IPv6的顿
接收一个基于PPP协议的顿
接收包含一个顿校验序列错误的顿4
接收包含一个不为接收器支持的服务接入点标识符的顿5
接收包含一个不可识别的控制字段的顿6
接收包含-个结束标志为超过6个\1”的序列的顿7
接收一个两个标志之间八比特组少于6个的顿8
5.6.3测试方案
本测试方案包含7个测试项目，见表3至表10。表3接收IPv4的
测试编号：1
测试项目：接收IPv4的顿
测试依据：YD/T1061-2000附录A测试目的：保证SUT在收到一个包含IPv4，且编码正确的UI后，应能正确转发。预期的顿信息流程：
测试器逻辑端口A
(SAPI=4)UI
测试器逻辑端口B应收到SUT
转发的IP数据包
测试准备：SUT应处在正常工作状态。顿信息内容：
测试器逻辑端口A至SUT
一个n字节UI顿(SAPI=4），该顿包含测试器逻辑端口B的P地址。表4接收IPv6的顿
测试编号：2
测试项目：接收IPv6的顿
测试依据：YD/T1061-2000附录A4
是：一
是：一
YD/T1100—2001
续表4
测试目的：保证SUT在收到一个包含IPv6，且编码正确的UI顿后，应能正确转发。预期的信息流程：
测试器逻辑端口A
(SAPI=4)UI
测试器逻辑端口B应收到SUT
转发的IP数据包
测试准备：SUT应处在正常工作状态。赖信息内容：
测试器逻辑端口A至SUT：
一个n字节UI顿(SAPI=6)，该顿包含测试器逻辑端口B的IP地址。表5接收一个基于PPP协议的顿
测试编号：3
测试项目：接收一个基于PPP协议的顿测试依据：YD/T1061-2000附录ASUT
测试目的：保证SUT在收到一个基于PPP协议，且编码正确的UI顿后，应能正确处理。预期的顿信息流程：
测试器逻辑端口A
测试准备：SUT应处在正常工作状态。赖信息内容：
测试器逻辑端口A至SUT：
(SAPI=4)UI[LCPCONFIG-REQ消息][LCPCONFIG-ACK消息]
(SAPI=4)UI
1一个n字节UI顿(SAPI=4)），该赖包含PPP协议的正确的LCPCONFIG-REQ消息。SUT至测试器逻辑端口A：
2一个n字节UI顿(SAPI=4)，该顿包含PPP协议的LCPCONFIG-ACK消息。表6接收包含一个顿校验序列错误的顿测试编号：4
测试项目：接收包含一个顿校验序列错误的帧测试依据：YD/T1061-2000附录A测试目的：保证SUT不理躲接收的包含一个校验序列错误的顿。2
预期的顿信息流程：
测试器逻辑端口A
测试准备：SUT应处在正常工作状态。信息内容：
测试器逻辑端口A至SUT：
YD/T1100—2001
续表6
(SAPI=4)UI[FCS错误]
测试器逻辑端口B不应收到IP数据包1一个n字节UI顿(SAPI=4)，该顿包含测试器逻辑端口B的IP地址。SUT
表7接收包含一个不为接收器支持的服务接入点标识符的顿测试编号：5
测试项目：接收包含一个不为接收器支持的服务接入点标识符的顿测试依据：YD/T1061-2000附录A测试目的：保证SUT不理接收的包含一个不为接收器支持的服务接入点标识符的顿。预期的顿信息流程：
测试器逻辑端口A
测试准备：SUT应处在正常工作状态。慎信息内容：
测试器逻辑端口A至SUT：
(SAPI=3)UI
测试器逻辑端口B不应收到IP数据包一个n字节UI顿(SAPI=3)，该帧包含测试器逻辑端口B的IP地址。表8接收包含一个不可识别的控制字段的顿测试编号：6
测试项目：接收包含一个不可识别的控制字段的顿测试依据：YD/T1061-2000附录A测试目的：保证SUT不理躲接收的包含一个不可识别的控制字段的顿。预期的赖信息流程：
测试器逻辑端口A
(SAPI=4)
UI[控制字段=00]
测试器逻辑端口B不应收到IP数据包SUT
测试准备：SUT应处在正常工作状态。顿信息内容：
测试器逻辑端口A至SUT：
YD/T1100--2001
续表8
1一个n字节UI顿(SAPI=4)，该赖包含测试器逻辑端口B的IP地址。表9接收一个结束标志为超过6个“1”的序列顿测试编号：7
测试项目：接收一个结束标志为超过6个“1”的序列顿测试依据：YD/T1061-2000附录A测试目的：保证SUT不理躲接收的包含一个结束标志为超过6个\1\的序列顿。预期的顿信息流程：
测试器逻辑端口A
(SAPI=4)UI
[包含一个结束标志为超过6个“1”的序列顿】测试器B端口不应收到IP数据包
测试准备：SUT应处在正常工作状态。顿信息内容：
测试器逻辑端口A至SUT：
一个n字节UI顿(SAPI=4)，该顿包含测试器逻辑端口B的IP地址。SUT
表10接收一个两个标志之间八比特组少于6个的帧测试编号：8
测试项目：接收一个两个标志之间八比特组少于6个的顿测试依据：YD/T1061-2000附录A测试目的：保证SUT不理躲接收的一个两个标志之间八比特组少于6个的顿。预期的顿信息流程：
测试器逻辑端口A
测试准备：SUT应处在正常工作状态。(SAPI=4)UI
[两个标志之间八比特组长度为5]测试器逻辑端口B不应收到IP数据包SUT此内容来自标准下载网
顿信息内容：
测试器逻辑端口A至SUT：
YD/T1100—2001
续表10
该顿包含测试器逻辑端口B的IP地址。1一个n字节UI顿(SAPI=4)，i
