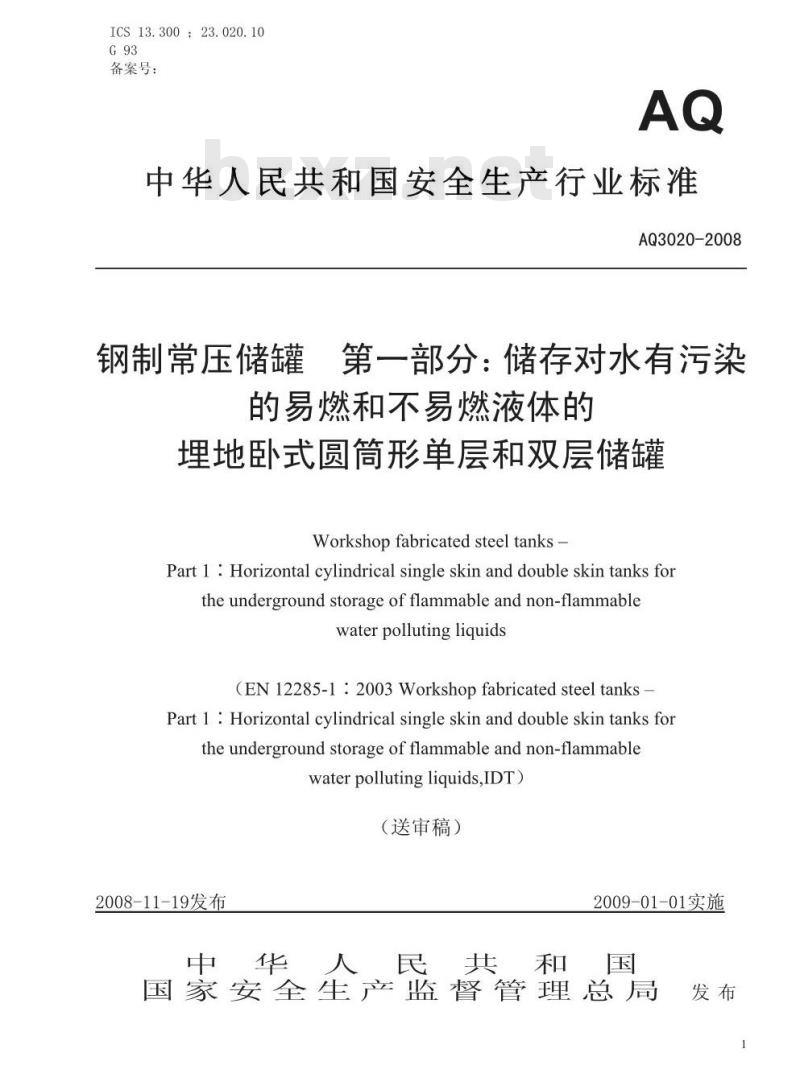

【安全行业标准(AQ)】 钢制常压储罐 第1部分：储存对水有污染的易燃和不易燃液体的埋地卧式圆筒形单层和双层储罐

ICS13.300:23.020.10
备案号：
中华人民共和国安全生产行业标准AQ3020-2008
钢制常压储罐
第一部分：储存对水有污染
的易燃和不易燃液体的
理地卧式圆简形单层和双层储罐Workshopfabricated steel tanksPart 1 : Horizontal cylindrical single skin and double skin tanks fortheunderground storageofflammableandnon-flammablewater polluting liquids
(EN12285-1:2003Workshopfabricated steel tanksPart 1 : Horizontal cylindrical single skin and double skin tanks fortheundergroundstorageofflammableandnon-flammablewaterpollutingliquids,IDT)
（送审稿）
2008-11-19发布
2009-01-01实施
中华人民共和国
国家安全生产监督管理总局

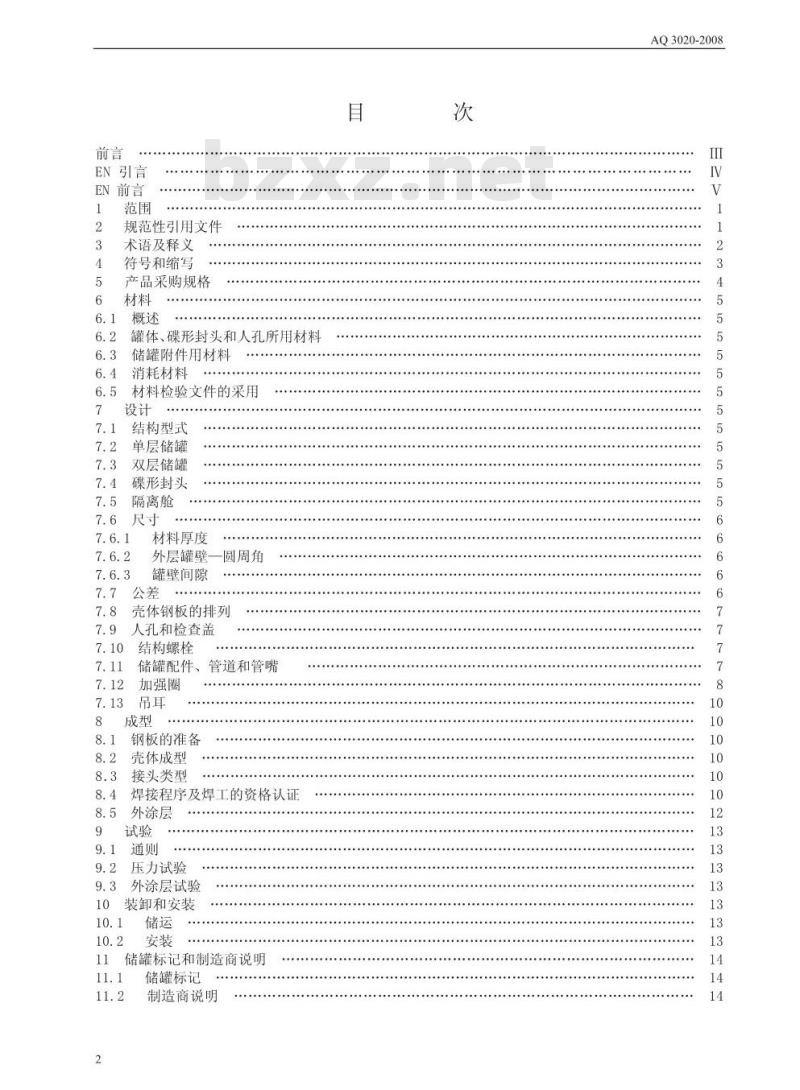

EN引言
EN前言
规范性引用文件
术语及释义
符号和缩写
产品采购规格
罐体、碟形封头和人孔所用材料储罐附件用材料
消耗材料
材料检验文件的采用
结构型式
单层储罐
双层储罐
碟形封头
隔离舱
材料厚度
外层罐壁-
罐壁间隙
圆周角
壳体钢板的排列
人孔和检查盖
结构螺栓
储罐配件、
管道和管嘴
加强圈
钢板的准备
壳体成型
接头类型
焊接程序及焊工的资格认证
外涂层
压力试验
外涂层试验
装卸和安装
储罐标记和制造商说明
储罐标记
制造商说明
AQ3020-2008

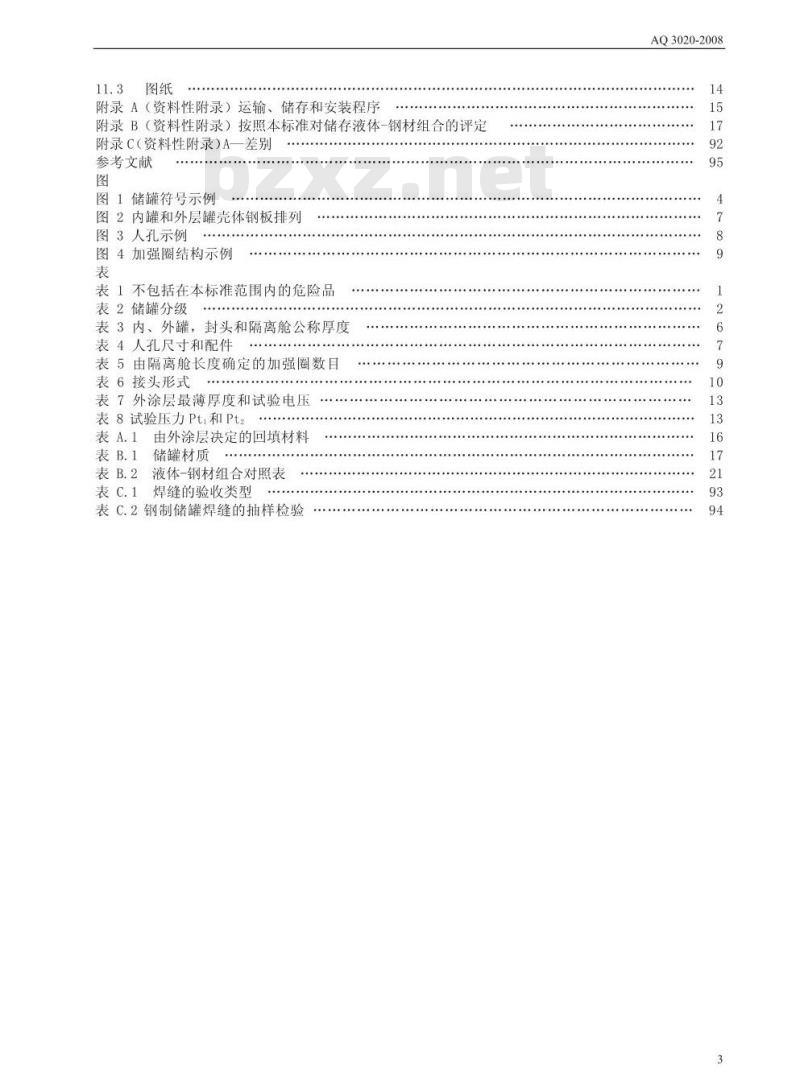

附录A（资料性附录）运输、储存和安装程序附录B（资料性附录）按照本标准对储存液体-钢材组合的评定附录C（资料性附录）A-
一差别
参考文献
图1储罐符号示例
图2内罐和外层罐壳体钢板排列
图3人孔示例
图4加强圈结构示例
表1不包括在本标准范围内的危险品表2储罐分级
表3内、外罐，封头和隔离舱公称厚度表4人孔尺寸和配件
表5由隔离舱长度确定的加强圈数目表6接头形式
表7外涂层最薄厚度和试验电压
表8试验压力Pt和Pt2
表A.1由外涂层决定的回填材料
储罐材质
表B.2液体-钢材组合对照表
表C.1焊缝的验收类型
表C.2钢制储罐焊缝的抽样检验
AQ3020-2008

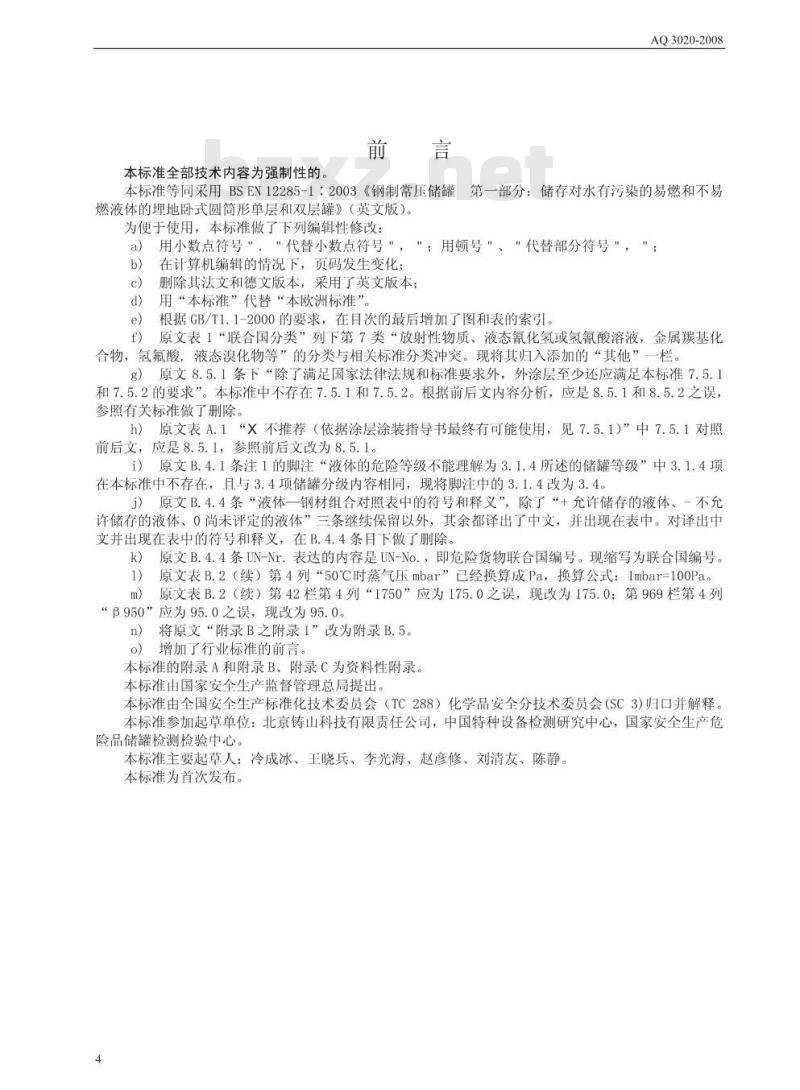

本标准全部技术内容为强制性的前言
AQ3020-2008
本标准等同采用BSEN12285-1：2003《钢制常压储罐第一部分：储存对水有污染的易燃和不易燃液体的埋地卧式圆筒形单层和双层罐》（英文版）。为便于使用，本标准做了下列编辑性修改：a）用小数点符号”，\代替小数点符号”，”：用顿号”、”代替部分符号”，\b）在计算机编辑的情况下，页码发生变化；删除其法文和德文版本，采用了英文版本；用“本标准”代替“本欧洲标准”。d
根据GB/T1.1-2000的要求，在目次的最后增加了图和表的索引。e
原文表1“联合国分类”列下第7类“放射性物质、液态氰化氢或氢氰酸溶液，金属羰基化f
合物，氢氟酸，液态溴化物等”的分类与相关标准分类冲突。现将其归入添加的“其他”一栏。g）原文8.5.1条下“除了满足国家法律法规和标准要求外，外涂层至少还应满足本标准7.5.1和7.5.2的要求”。本标准中不存在7.5.1和7.5.2。根据前后文内容分析，应是8.5.1和8.5.2之误参照有关标准做了删除。
h）原文表A.1“×不推荐（依据涂层涂装指导书最终有可能使用，见7.5.1)”中7.5.1对照前后文，应是8.5.1，参照前后文改为8.5.1。i）原文B.4.1条注1的脚注“液体的危险等级不能理解为3.1.4所述的储罐等级”中3.1.4项在本标准中不存在，且与3.4项储罐分级内容相同，现将脚注中的3.1.4改为3.4。钢材组合对照表中的符号和释义”，除了“+允许储存的液体、一不允）原文B.4.4条“液体-
许储存的液体、0尚未评定的液体”三条继续保留以外，其余都译出了中文，并出现在表中。对译出中文并出现在表中的符号和释义，在B.4.4条目下做了删除k）原文B.4.4条UN-Nr.表达的内容是UN-No.，即危险货物联合国编号。现缩写为联合国编号。原文表B.2（续）第4列“50℃时蒸气压mbar”已经换算成Pa，换算公式：1mbar=100Pa。1）
原文表B.2（续）第42栏第4列“1750”应为175.0之误，现改为175.0：第969栏第4列m）
“β950”应为95.0之误，现改为95.0。n）将原文“附录B之附录1”改为附录B.5。o）增加了行业标准的前言。
本标准的附录A和附录B、附录C为资料性附录。本标准由国家安全生产监督管理总局提出。本标准由全国安全生产标准化技术委员会（TC288）化学品安全分技术委员会（SC3)归口并解释。本标准参加起草单位：北京铸山科技有限责任公司，中国特种设备检测研究中心，国家安全生产危险品储罐检测检验中心。
本标准主要起草人：冷成冰、王晓兵、李光海、赵彦修、刘清友、陈静。本标准为首次发布。

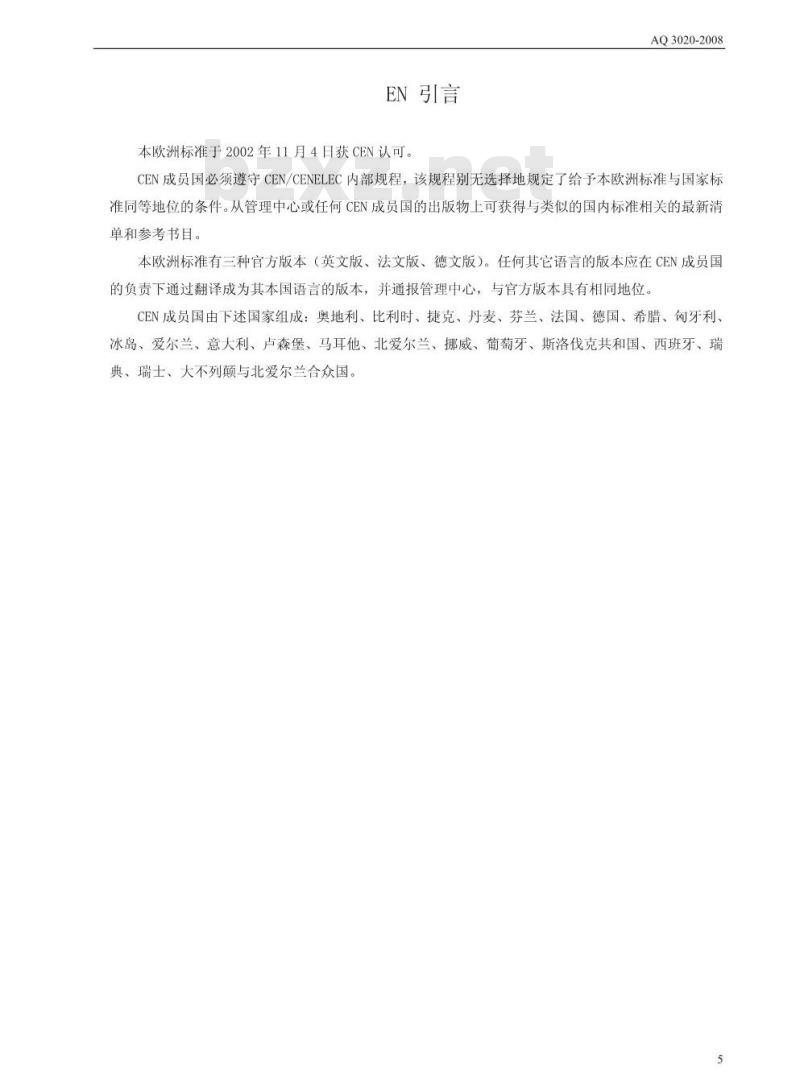

EN引言
本欧洲标准于2002年11月4日获CEN认可。AQ3020-2008
CEN成员国必须遵守CEN/CENELEC内部规程，该规程别无选择地规定了给予本欧洲标准与国家标准同等地位的条件。从管理中心或任何CEN成员国的出版物上可获得与类似的国内标准相关的最新清单和参考书目。
本欧洲标准有三种官方版本（英文版、法文版、德文版）。任何其它语言的版本应在CEN成员国的负责下通过翻译成为其本国语言的版本，并通报管理中心，与官方版本具有相同地位。CEN成员国由下述国家组成：奥地利、比利时、捷克、丹麦、芬兰、法国、德国、希腊、匈牙利，冰岛、爱尔兰、意大利、卢森堡、马耳他、北爱尔兰、挪威、葡萄牙、斯洛伐克共和国、西班牙、瑞典、瑞士、大不列颠与北爱尔兰合众国。EN前言
AQ 3020-2008
本标准（EN12285-1：2003）由“加油站和储罐用设备及金属罐”专业委员会CEN/TC221编写，秘书处由DIN担任。
最退在2003年11月之前，应以等同文本出版物的方式或以认可的方式，给予本欧州标准与国家标准同等的地位；在2003年11月之前，应取消任何与本标准相冲突的国家标准。本标准是金属储罐制造行业系列标准的一部分。已编辑出版或正在编写中的标准如下：一工厂制造的钢储罐：贮存对水有污染的易燃或不易燃液体的理地卧式圆筒形单层和双层储罐一工厂制造的钢储罐：贮存对水有污染的易燃或不易燃液体的地上卧式圆简形单层和双层储罐。根据CEN/TC221以前的规定和CEN标准工作的惯例，将对更多的标准进行评定。附录A，B和C是资料性附录。
根据CEN/CENELEC的内部章程，下述国家的国家标准必须执行本欧洲标准：奥地利、比利时、捷克、丹麦、芬兰、法国、德国、希腊、匈牙利、冰岛、爱尔兰、意大利、卢森堡、马耳他、北爱尔兰、挪威、葡萄牙、斯洛伐克共和国、西班牙、瑞典、瑞士、大不列颠与北爱尔兰合众国。6
AQ3020-2008
钢制常压储罐金
第一部分：储存对水有污染的易燃或不易燃液体的理地卧式圆简形单层和双层罐
1范围
本标准规定了下述范围内储存对水有污染的易燃或不易燃液体的埋地卧式圆柱形钢制焊接单层和双层罐的制造要求。
罐体公称直径800mm~3000mm，
罐体总长不超过公称直径的6倍，所储液体的最大密度为1.9g/mL，最大工作压力（P)：0.15MPa（表压），使用真空渗漏检测系统的双层储罐，所储液体的动力学黏度应≤5x10~m/s。本标准适用于常温（-20℃～+50℃）条件下的储罐，如果储罐运行温度超出该范围，应考虑附加要求。
所储存的液体-钢材组合见附录B。本标准不适用于表1所述的具有特殊危险性液体的储存。本标准不涉及储罐的内涂层。表1不适用于在本标准范围内的危险品联合国分类
爆炸品
易于自燃的物质
遇水放出易燃气体的物质
有机过氧化物
感染性物质
放射性物质
危险品
液态氰化氢或氢氰酸溶液，金属羰基化合物，氢氟酸，液态漠化物等注：该分类是联合国危险货物运输专家委员会采纳的危险品分类（与第3.4条的储罐分级属不同概念）2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是标注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是未注日期的引用文件，其最新版本适用于本标准。EN287-1焊工认可试验一混合焊一第一部分钢材类EN288-1金属材料焊接工艺的技术要求和有关规定一第一部分混合焊通则EN288-2金属材料焊接工艺和有关规定一第二部分电弧焊焊接规程EN288-3金属材料焊接程序的许可和有关规定一第三部分钢材电弧焊焊接试验EN10025非合金结构钢热轧产品一技术转让条件7
AQ3020-2008
EN10051:1991无涂层连续热轧合金和非合金钢板材、片材、及卷材一形状和尺寸公差一检验文本的型式
EN10204:1991金属制品—
EN13160-1渗漏检测系统一第一部分通则EN13160-2渗漏检测系统
EN13160-3渗漏检测系统
-第二部分加压和真空检测系统
第三部分液体检测系统
EN13160-4渗漏检测系统
第四部分用于渗漏储罐或间隙的液体或气体传感器系统一第五部分储罐渗漏检测系统评估EN13160-5渗漏检测系统-
EN13160-6渗漏检测系统
一第六部分检测井中的传感器
EN13160-7渗漏检测系统-
第七部分渗漏保护衬里和罐壁间隙的一般要求和试验方法ENIS0898-1碳钢和合金钢紧固件的机械性能一第一部分：螺丝螺帽及双头螺栓（IS0898-1:1999）ENIS08501-1钢材和相关产品涂漆前的表面处理一表面清洁度的目测评估一第一部分：完全清除原有涂层或无涂层钢基材表面锈蚀等级和处理等级（BSENIS08501-1IS08501-1:1998）3术语和定义
本标准采用下列术语和定义。
储罐tanks
工厂制造的两端装有碟形封头、由一个或多个隔离舱构成的，用于储存液体的卧式圆筒形钢制容器3.2
隔离舱
compartment
储罐中用于储存液体的单个空间3.3
undergroundtanks
埋地储罐
局部或全部埋入土壤中的储罐
储罐分级
tankclasses
其规定见表2
表2储罐分级
储罐分级
密度≤1.1kg/L的液体
密度≤1.9kg/L的液体
适合储存的液体
密度≤1.9kg/L的液体，防爆储罐（见3.5）防爆储罐
explosionpressureshockprooftanks防爆储罐设计的目的是为了在没有渗漏的情况下能抵御内部爆炸，并允许罐体永久变形。最大爆炸8
压力应在10倍的大气压力下测量储罐型号
tanktypes
本标准区分下列两种储罐型号：S型：单层罐
D型：双层罐
工作压力
operatingpressure（Po)
指在正常运行状态下施加于液体上的压力（不包括液体静压的罐内压力）testpressure（P)
试验压力
进行压力试验时，储罐罐体或隔离舱承受的压力间隙试验压力
interstitialtestpressure（Pt2)内、外罐壁间隙承受的试验压力，仅适用于双层储罐3.10
公称容积
nominalvolume
储罐的名义容积
actualvolume
实际容积
-般大于或等于公称容积
注：在正常运行温度下，其安全工作容量一般不超过公称容积的97%。4
符号和缩略语
本标准采用下述符号：
单位：mm
d储罐公称外径
d2人孔内径
d人孔盖直径
hi碟形封头直边高度
k,人孔盖螺栓孔中心圆直径
AQ3020-2008
1c不包括封头的隔离舱长度
1。罐体总长
1.不包括封头的罐体长度
r碟形封头球冠半径
r2内封头与内罐体过渡区转角内半径外封头与外罐体过渡区转角内半径Si内罐壁和内封头公称厚度
S2内、外罐罐壁间隙
S:外罐壁公称厚度
Ss外罐封头公称厚度
Ss隔离舱封头公称厚度
S6人孔法兰和人孔盖的公称厚度S7人孔壁厚
yT-形接头倾角
S型储罐
（单层储罐）
1人孔，详细结构见图3
2加强圈，示例见图4
3吊耳
5产品采购规格
图1储罐符号示例
D型储罐
（双层储罐）
AQ3020-2008
名称示例：符合本标准的，公称容积为50m，公称直径d=2500mm，储罐分级为A级，型号为D的双层储罐，以下列方式表示：
储罐AQXXXX-XXXX/50/2500/A/D
制造商应从购买方获得如下信息：a）隔离舱数量和容积
b）制罐材料规格
c）外涂层的种类
6材料
6.1总则
储罐材质应根据用户的需求，按照储存的液体性质和工作条件来选择与储存液体有关的钢材选材指导见附录B。6.2储罐罐体、碟形封头和人孔材料AQ3020-2008
储罐可选用符合EN10025标准的碳素钢或符合EN10088-1标准的奥氏体不锈钢制造，但其力学性能至少应达到S235JR（EN10025)的标准规定。使用温度低于-20℃时，罐壁厚度至少应为6mm，且采用S235J2G3或相当类型的碳素钢6.3罐体附件材料
焊接到罐体上的附件所用材料，应与罐体材料相容。6.4消耗材料
所有焊丝、焊条及其它消耗材料，均应与罐体材料相容。6.5材料检验
按照EN10025的规定，碳钢罐体和碟形封头材料的检验文件应符合EN10204第2.2条的要求，其它钢材的质量则应满足标准EN10204：1991第3.1B条的要求。7设计
7.1结构形式
单层罐应为不可渗漏的容器；它构成双层罐的内罐。7.2单层罐
单层罐应为不可渗漏的容器；它构成双层罐的内罐。7.3双层罐
对双层罐而言，第二层罐应包焊住内罐，构成一个套装的不可渗漏的储罐。第二层罐至少应包覆内罐公称体积的97%。
为了持续监测罐体的完整性，罐壁间隙最高点至少应设两个接口，与罐体渗漏检测系统相联接。有关渗漏检测系统的内容，见标准EN13160-1～-7。7.4碟形封头
碟形封头用于储罐两端和隔离舱的分离。封头尺寸应符合下列规定：
7.5隔离舱
r≥d/30
隔离舱封头的公称厚度如表3所示。A级和B级储罐可采用不同形式的隔离舱封头，当rFd,时，则没有过渡区转角半径r2和碟形封头的直边。有过渡区转角半径和碟形封头直边的隔离舱封头等效于相同位置上的加强圈。11
6尺寸
材料厚度
AQ3020-2008
内、外罐的罐体和封头的公称厚度应按整数（四舍五入）的毫米单位给定，且不小于表3规定的数值：
3内、外罐，封头和隔离舱公称厚度表3
储罐分级
储罐公称直径dmm
800～1600
1601～2000
2001~2500
2501~3000
储罐公称直径dmm
800~1600
1601~2000
20012500
2501~3000
储罐公称直径damm
8001600
1601~2000
20012500
2501~3000
外层罐壁一圆周角
s,内罐
s 内罐
S外罐
s,外罐
罐体公称厚度
封头公称厚度
s,外罐
Sr内罐
隔离舱封头公称厚度s
外罐包覆的圆周角至少应为300°；顶部未包覆角度不大于60°如果人孔直径超过储罐公称直径d的一半，人孔也应为双层结构。7.6.3
罐壁间隙
罐壁间隙应尽可能小，但不能妨碍渗漏检测系统的正常工作。7.7公差
内罐总长
内罐实际尺寸公差不应大于公称尺寸的土1%。7.7.2壁厚
单位：mm
s, 内罐
s内罐
S,外罐
封头成型后最小厚度应不小于表3所示公称厚度的92%，罐体厚度应符合EN10051:1991表2的规定。www.bzxz.net
碟形封头的周长
碟形封头的周长以计算周长为基准，其公差值应在下述范围内：储罐公称直径（d）≤2000mm时，封头周长公差为0～+6mm；12
