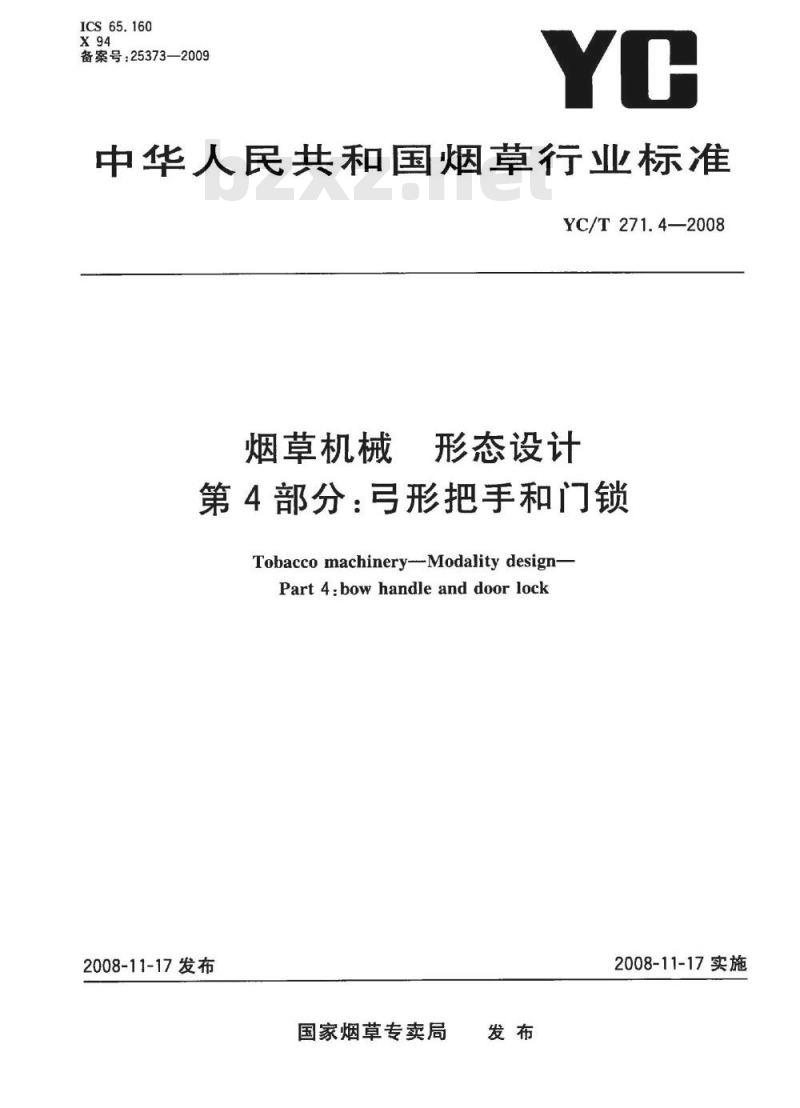

【烟草行业标准(YC)】 烟草机械 形态设计 第4部分：弓形把手和门锁

ICS65.160
备案号：25373—2009
中华人民共和国烟草行业标准
YC/T271.4—2008
烟草机械
形态设计
第4部分：弓形把手和门锁
Tobacco machinery-Modalitydesign-Part4:bowhandleanddoorlock
2008-11-17发布
国家烟草专卖局
2008-11-17实施

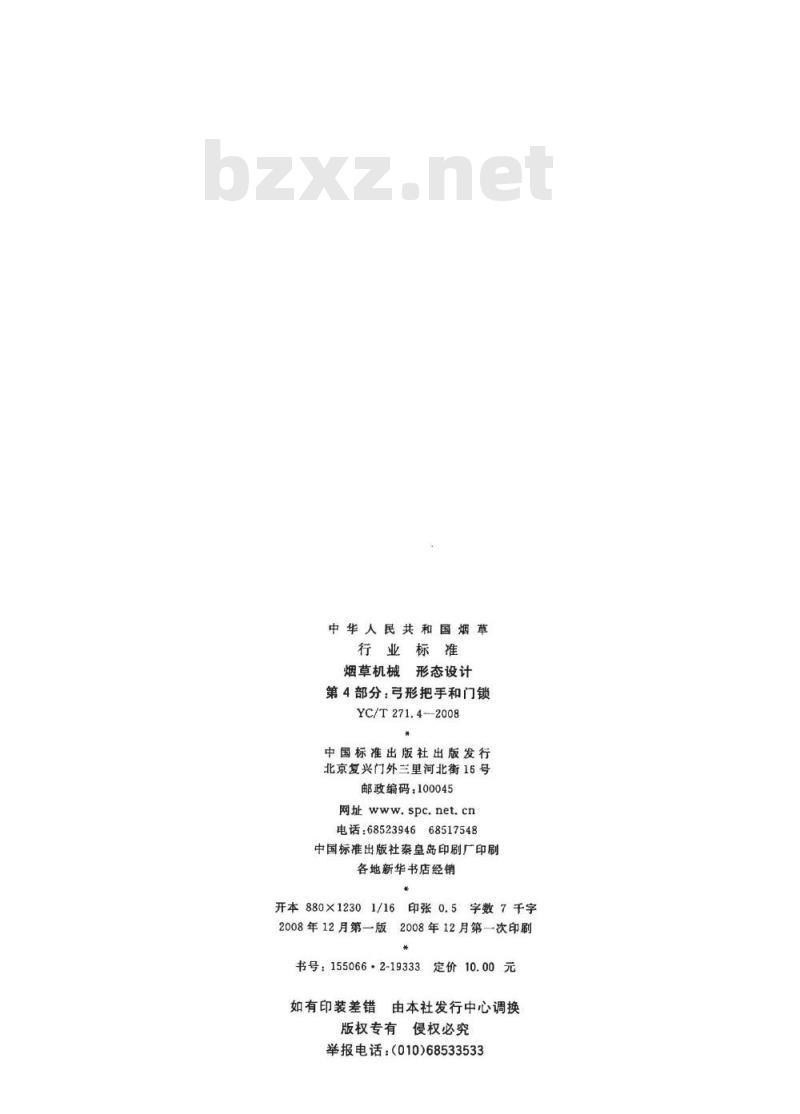

中华人民共和国烟草
行业标准免费标准bzxz.net
烟草机械形态设计
第4部分：弓形把手和门锁
YC/T271.4-—2008
中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码：100045
网址spc.net.cn
电话：6852394668517548
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
01/16印张0.5
开本880×1230
字数7千字
2008年12月第一版
2008年12月第一次印刷
书号：155066·2-19333
定价10.00
告由本社发行中心调换
如有印装差错
版权专有侵权必究
举报电话：（010）68533533

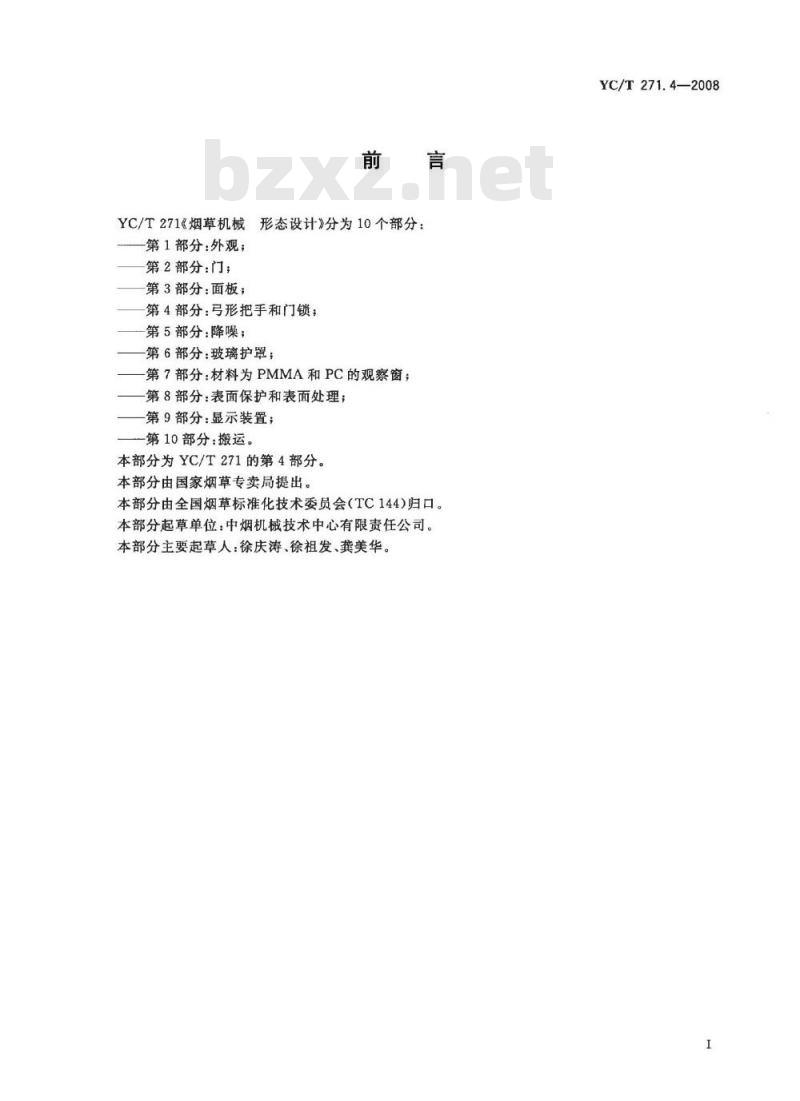

YC/T271《烟草机械
形态设计》分为10个部分：
第1部分：外观；
第2部分：门；
第3部分：面板；
第4部分：弓形把手和门锁；
第5部分：降噪；
一第6部分：玻璃护罩；
第7部分：材料为PMMA和PC的观察窗；第8部分：表面保护和表面处理；第9部分：显示装置；
一第10部分：搬运。
本部分为YC/T271的第4部分。
本部分由国家烟草专卖局提出。本部分由全国烟草标准化技术委员会（TC144)归口。本部分起草单位：中烟机械技术中心有限责任公司。本部分主要起草人：徐庆涛、徐祖发、龚美华。YC/T271.4—2008

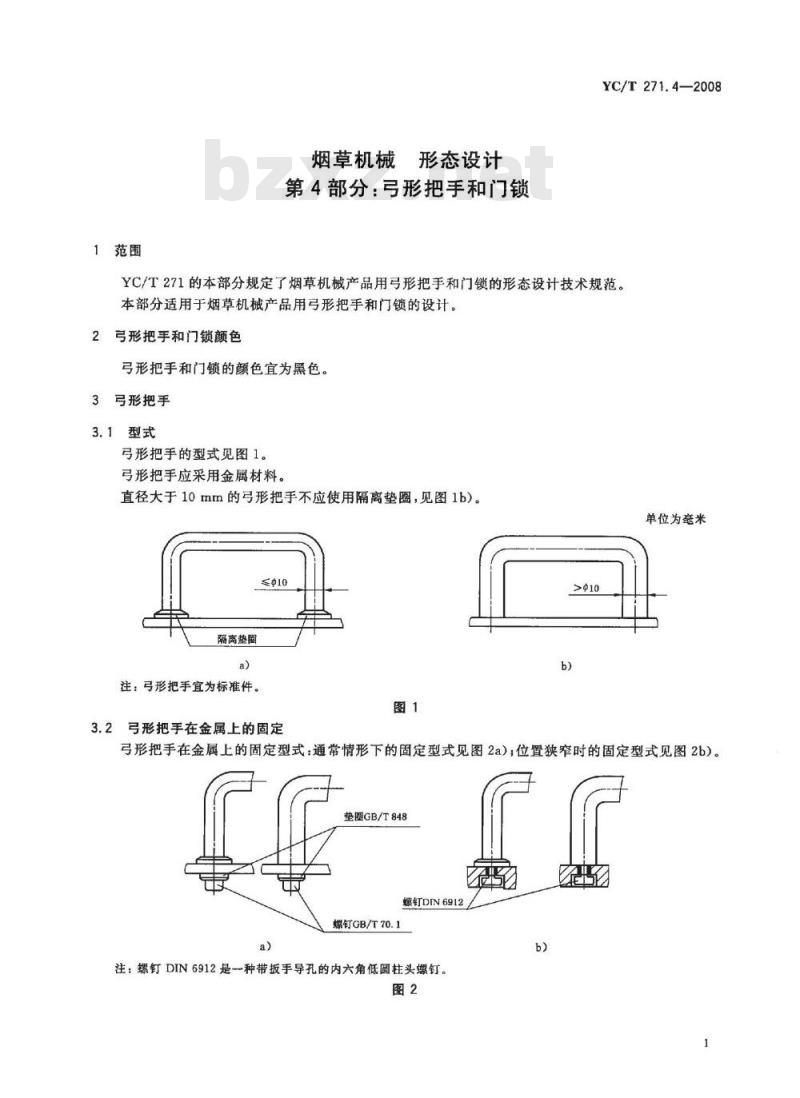

1范围
烟草机械形态设计
第4部分：弓形把手和门锁
YC/T271.4—2008
YC/T271的本部分规定了烟草机械产品用弓形把手和门锁的形态设计技术规范。本部分适用于烟草机械产品用弓形把手和门锁的设计。2弓形把手和门锁颜色
弓形把手和门锁的颜色宜为黑色。3弓形把手
3.1型式
弓形把手的型式见图1。
弓形把手应采用金属材料。
直径大于10mm的弓形把手不应使用隔离垫圈，见图1b)。单位为毫米
隔离垫圈
注：弓形把手宜为标准件。
3.2弓形把手在金属上的固定
弓形把手在金属上的固定型式：通常情形下的固定型式见图2a)；位置狭窄时的固定型式见图2b)。挚医GB/T848
螺钉DIN6912
螺钉GB/T70.1
注：螺钉DIN6912是-种带扳手导孔的内六角低圆柱头螺钉。图2
YC/T271.4—2008

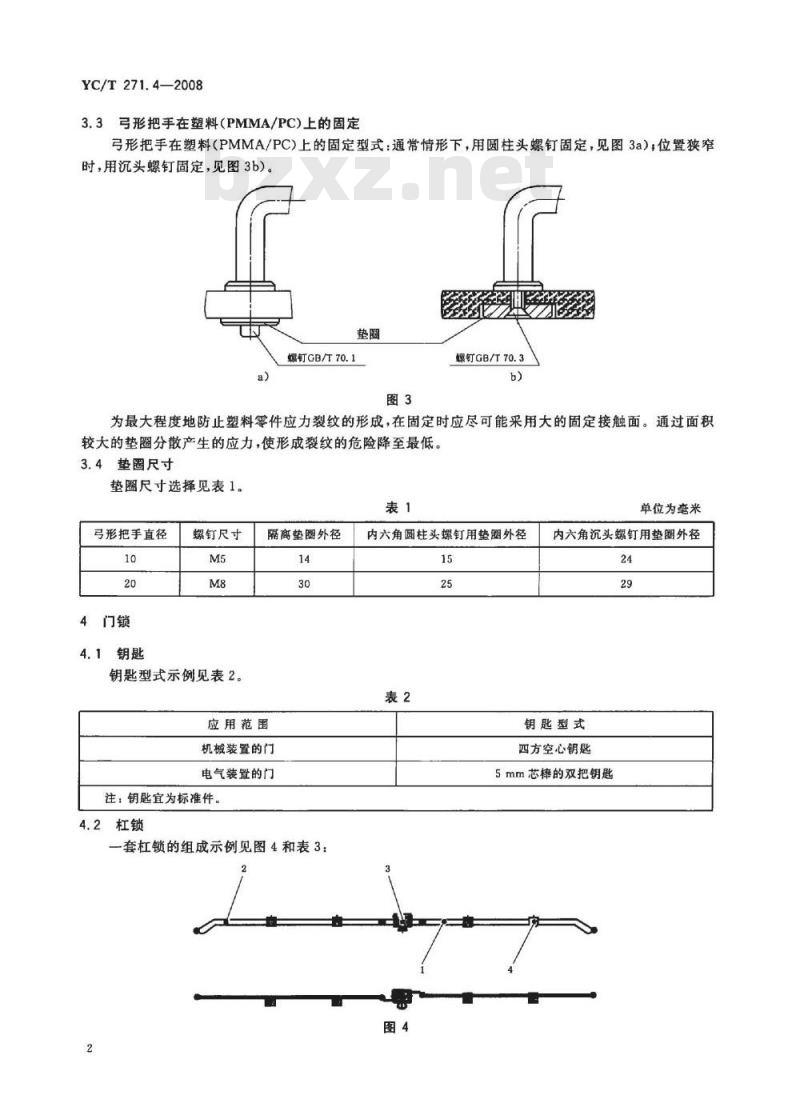

3.3弓形把手在塑料（PMIMA/PC)上的固定弓形把手在塑料（PMMA/PC）上的固定型式：通常情形下，用圆柱头螺钉固定，见图3a）位置狭窄时，用沉头螺钉固定，见图3b）。垫圈
螺钉GB/T70.1
螺钉GB/T70.3
为最大程度地防止塑料零件应力裂纹的形成，在固定时应尽可能采用大的固定接触面。通过面积较大的垫圈分散产生的应力，使形成裂纹的危险降至最低。3.4垫圈尺寸
垫圈尺寸选择见表1。
弓形把手直径
4门锁
4.1钥匙
螺钉尺寸
钥匙型式示例见表2。
隔商垫圈外径
应用范围
机械装置的门
电气装置的门
注：钥匙宜为标准件。
4.2杠锁
一套杠锁的组成示例见图4和表3：2
内六角圆柱头螺钉用垫圈外径
单位为毫米
内六角沉头螺钉用垫圈外径
钥匙型式
四方空心钥匙
5mm芯的双把钥匙
YC/T 271.4—2008
数量/件
锁杆箍
YC/T271.4—2008
参考文献
GB/T 70.1—2000
内六角圆柱头螺钉
GB/T70.3—2000
内六角沉头螺钉
GB/T848—2002
小垫圈A级
Zylinderschrauben mit Innensechskant Niedriger Kopf,mit SchlusselfuhrungDIN 69122002
