【冶金行业标准(YB)】 连铸保护渣水分含量(110℃)测定试验方法

YB/T189—2001

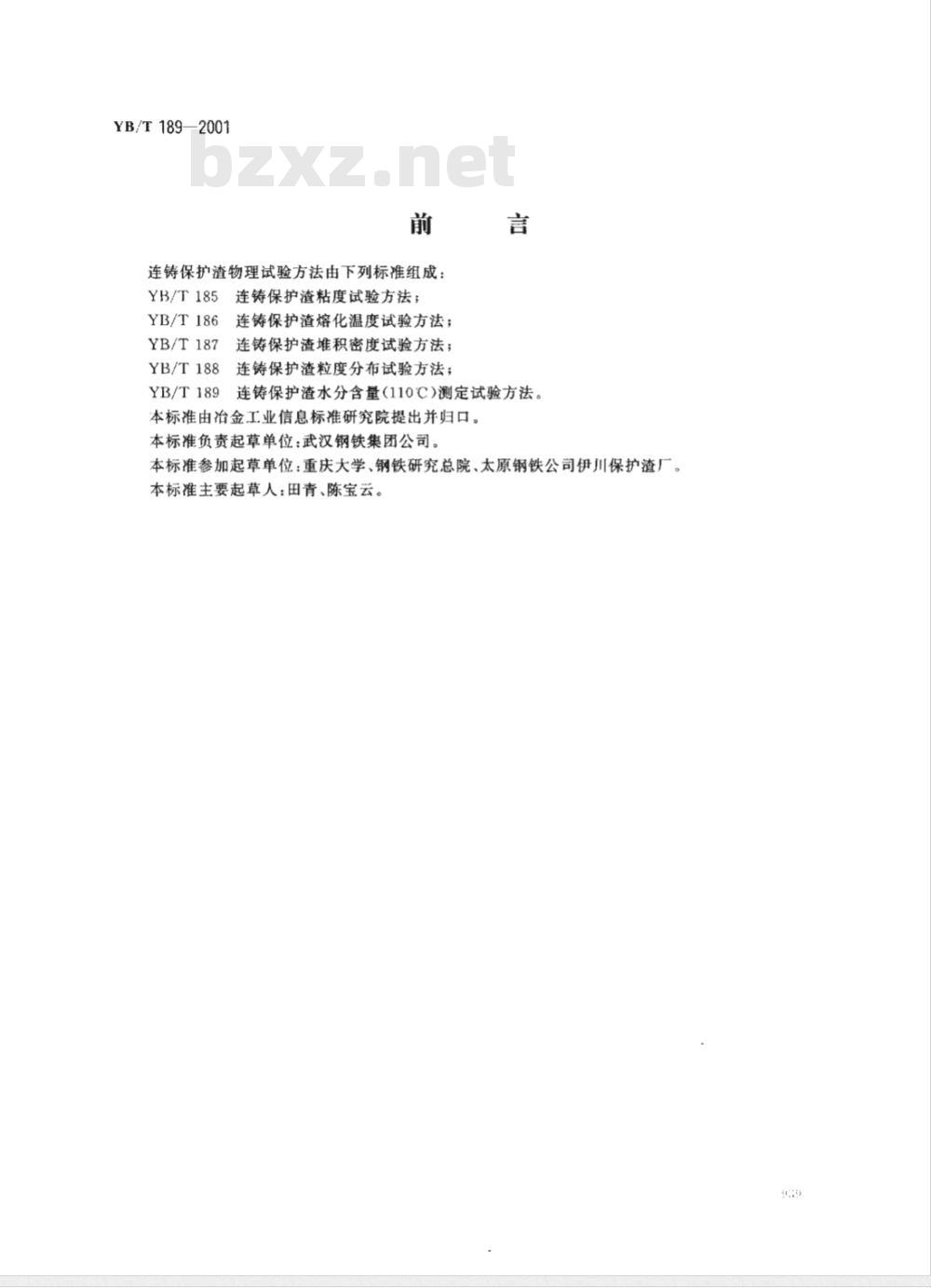

连铸保护渣物理试验方法由下列标准组成：YB/T185
YB/T186
YB/T187
YB/T188
YB/T189
连铸保护渣粘度试验方法；
连铸保护渣熔化温度试验方法；连铸保护渣堆积密度试验方法；连铸保护渣粒度分布试验方法；言
连铸保护渣水分含量（110C）测定试验方法本标准由冶金工业信息标准研究院提出并归口。本标准负责起草单位：武汉钢铁集团公司。本标准参加起草单位：重庆大学、钢铁研究总院、太原钢铁公司伊川保护渣厂。本标准主要起草人：田青、陈宝云。1范围

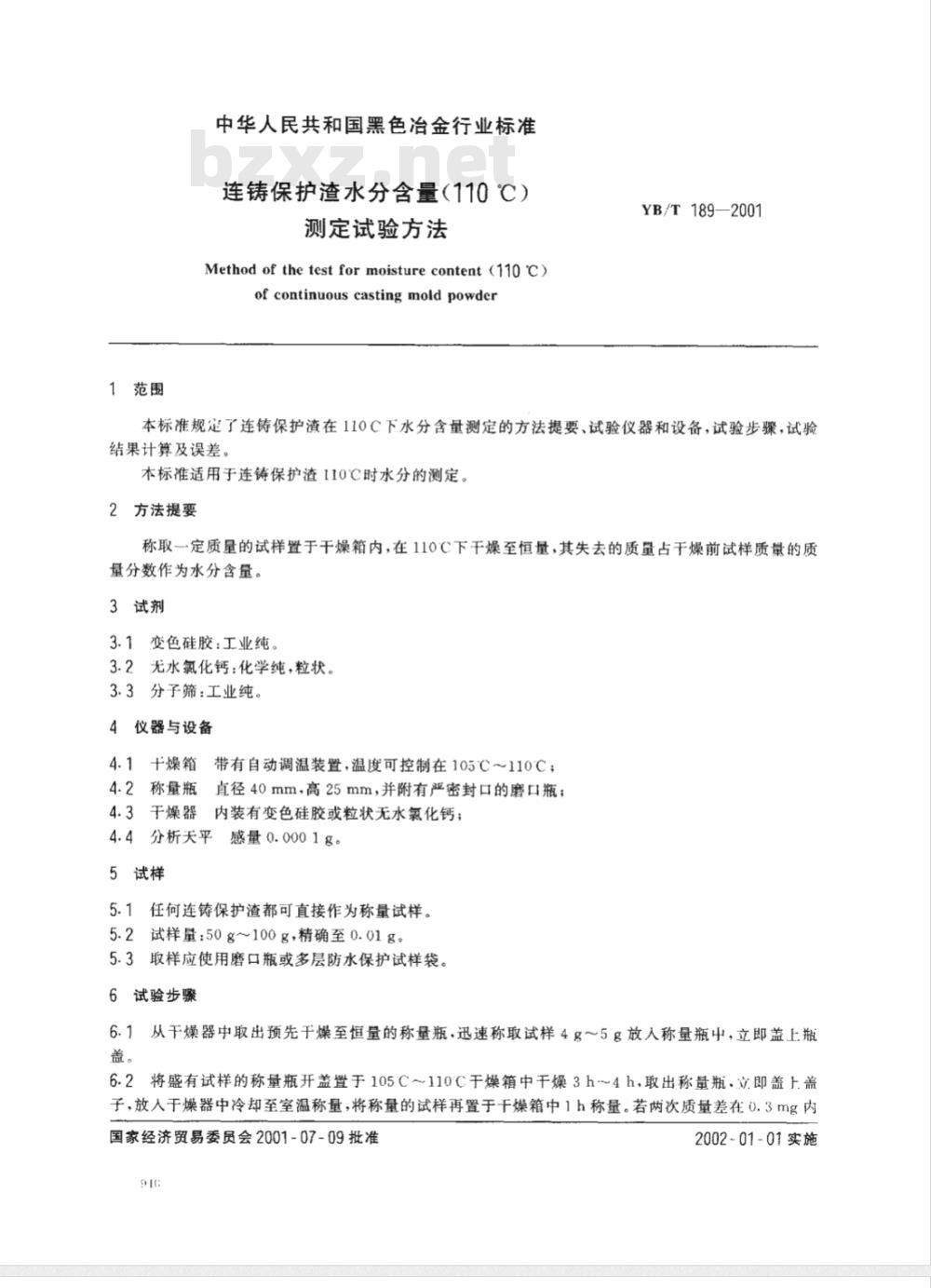

中华人民共和国黑色冶金行业标准连铸保护渣水分含量（110℃）
测定试验方法
Methodofthetestformoisturecontent（11oC)）ofcontinuouscastingmoldpowderYB/T189—2001
本标准规定了连铸保护渣在110C下水分含量测定的方法提要、试验仪器和设备，试验步骤，试验结果计算及误差。
本标准适用于连铸保护渣110℃时水分的测定。2方法提要
称取一定质量的试样置于干燥箱内，在110C下干燥至恒量，其失去的质量占干燥前试样质量的质量分数作为水分含量。
3试剂
3.1变色硅胶：工业纯。
3.2无水氯化钙：化学纯，粒状，3.3分子筛：工业纯。
4仪器与设备
4.1十燥箱带有自动调温装置，温度可控制在105℃～110℃；4.2称量瓶直径40mm，高25mm，并附有严密封口的磨口瓶；4.3于燥器内装有变色硅胶或粒状无水氯化钙；4.4分析天平感量0.0001g。
5试样
5.1任何连铸保护渣都可直接作为称量试样。5.2试样量：50g~100g，精确至0.01g。5.3取样应使用磨口瓶或多层防水保护试样袋。6试验步骤
6.1从干燥器中取出预先于燥至恒量的称量瓶，迅速称取试样4g～5g放入称量瓶中，立即盖上瓶盖。
6.2将盛有试样的称量瓶开盖置于105℃～110C干燥箱中干燥3h~4h，取出称量瓶.立即盖上盖子，放人干燥器中冷却至室温称量，将称量的试样再置于干燥箱中1h称量。若两次质量差在0.3mg内国家经济贸易委员会2001-07-09批准1G
2002-01-01实施
YB/T189-1

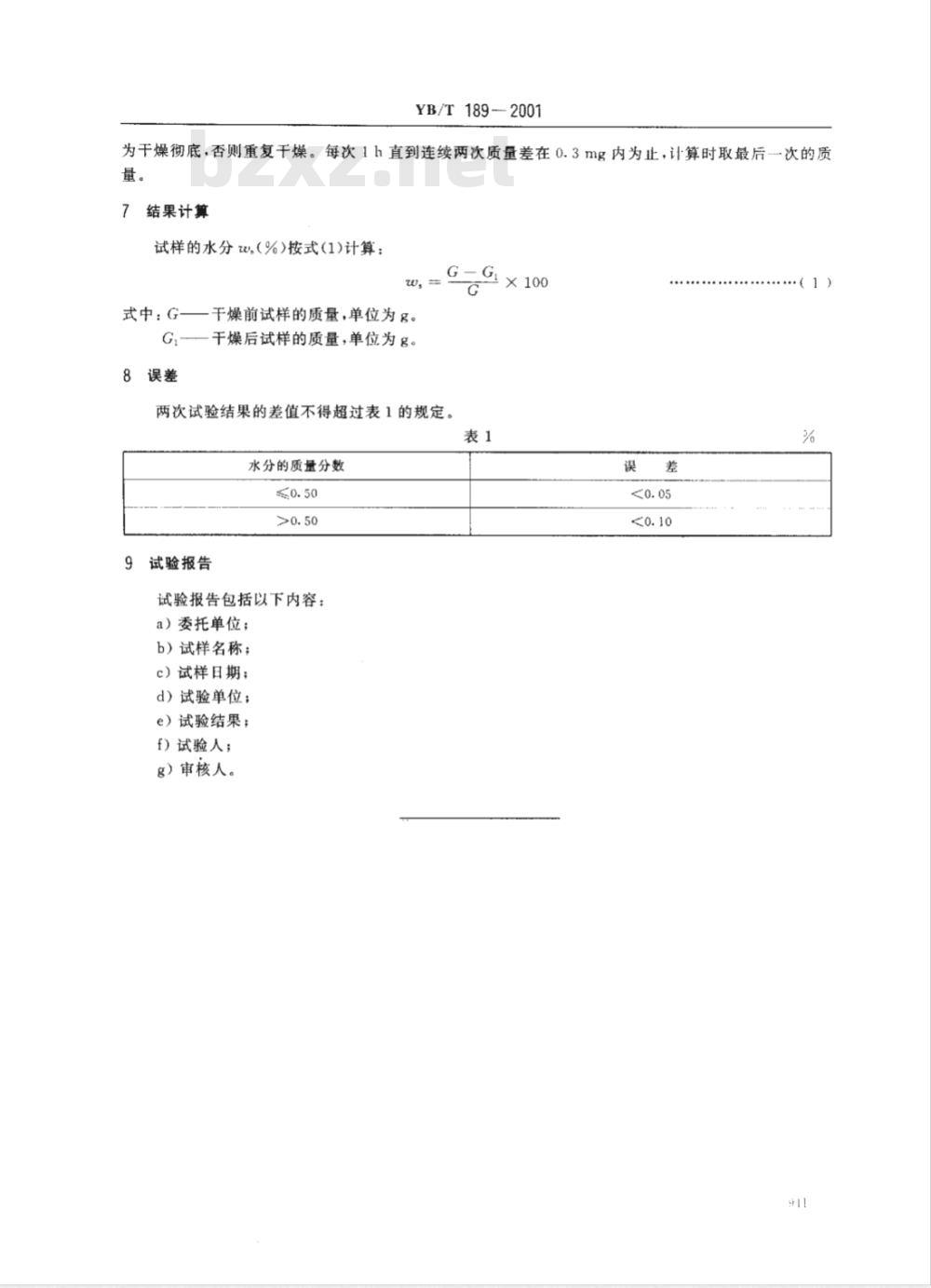

为干燥彻底，否则重复干燥。每次1h直到连续两次质量差在0.3mg内为止，计算时取最后--次的质量。
结果计算
试样的水分（%)按式(1)计算：
式中：G—干燥前试样的质量，单位为g。G,—干燥后试样的质量，单位为g。8
1×100
两次试验结果的差值不得超过表1的规定。表1
水分的质量分数
9试验报告
试验报告包括以下内容：Www.bzxZ.net
a）委托单位；
b）试样名称；
c）试样日期；
d）试验单位；
e）试验结果；
f）试验人；
g）审核人。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
