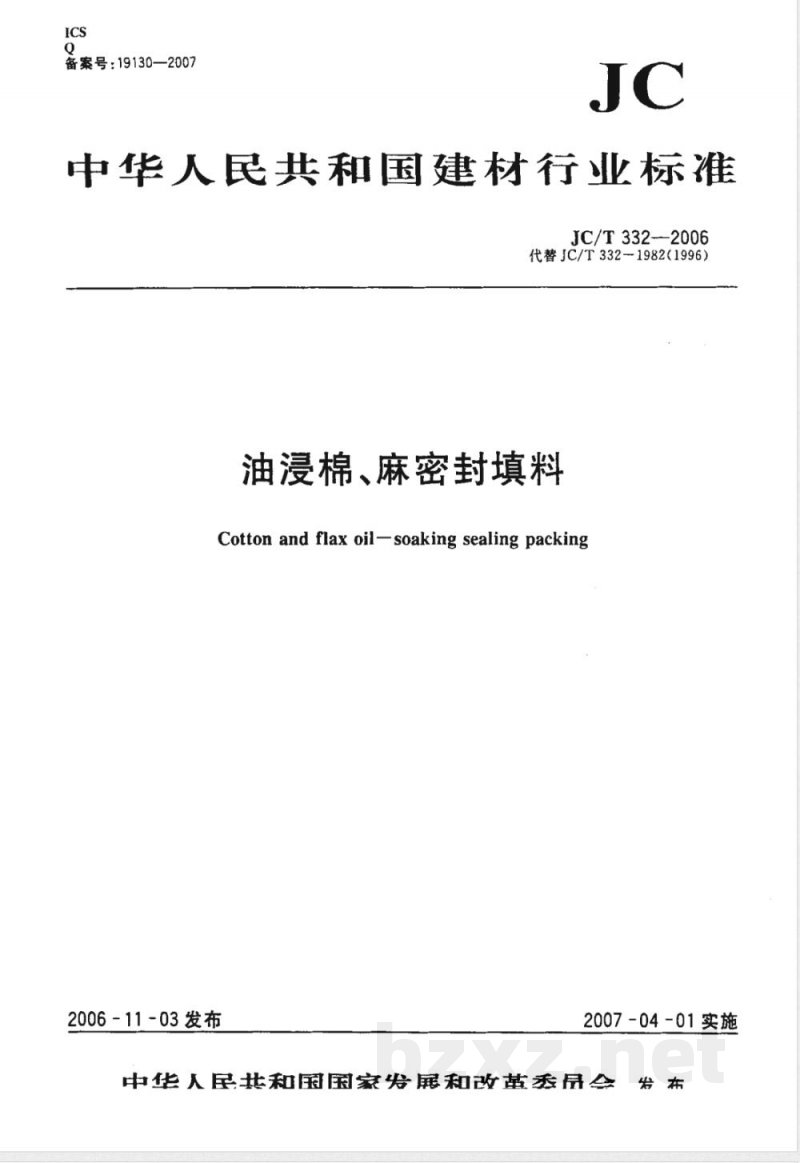

【建筑材料行业标准(JC)】 油浸棉、麻密封填料

备案号：19130—2007
中华人民共和国建材行业标准
JC/T332--2006
代替JC/T332-1982（1996）
油浸棉、麻密封填料
Cotton and flax oil-soaking sealing packing2006-11-03发布
2007-04-01实施
中华人民共和国国家发展和政革委居会发布

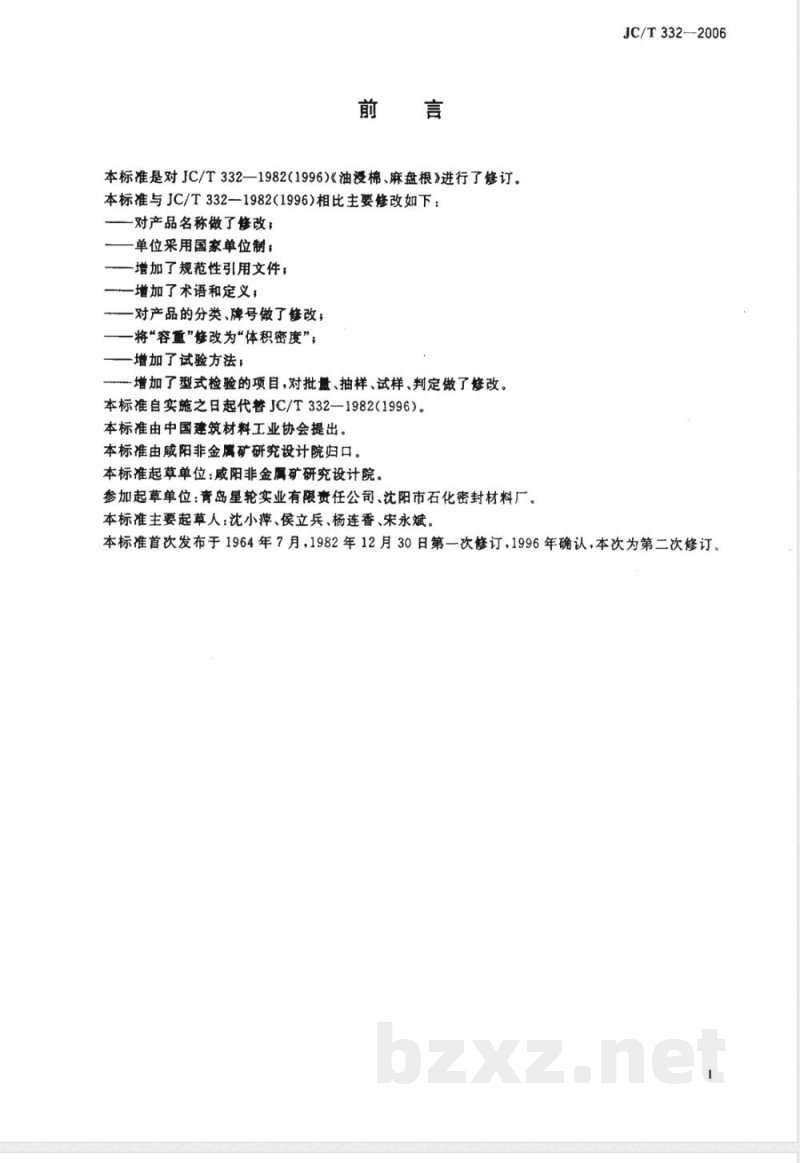

本标准是对JC/T332—1982(1996)《油漫棉、麻盘根》进行了修订。本标准与JC/T332-1982(1996)相比主要修改如下：一对产品名称做了修改，
单位采用国家单位制；bzxZ.net
一增加了规范性引用文件，
—增加了术语和定义，
一对产品的分类、牌号做了修改；将“容重”修改为“体积密度”；增加了试验方法；
增加了型式检验的项目，对批量、抽样、试样、判定做了修改。本标准自实施之日起代替JC/T332—1982(1996)。本标准由中国建筑材料工业协会提出。本标准由威阳非金属矿研究设计院归口。本标准起草单位：威阳非金属矿研究设计院。参加起草单位：青岛星轮实业有限责任公司、沈阳市石化密封材料厂。本标准主要起草人：沈小萍、侯立兵、杨连香、宋永斌。JC/T332—2006
本标准首次发布于1964年7月，1982年12月30日第一次修订，1996年确认，本次为第二次修订。1范围

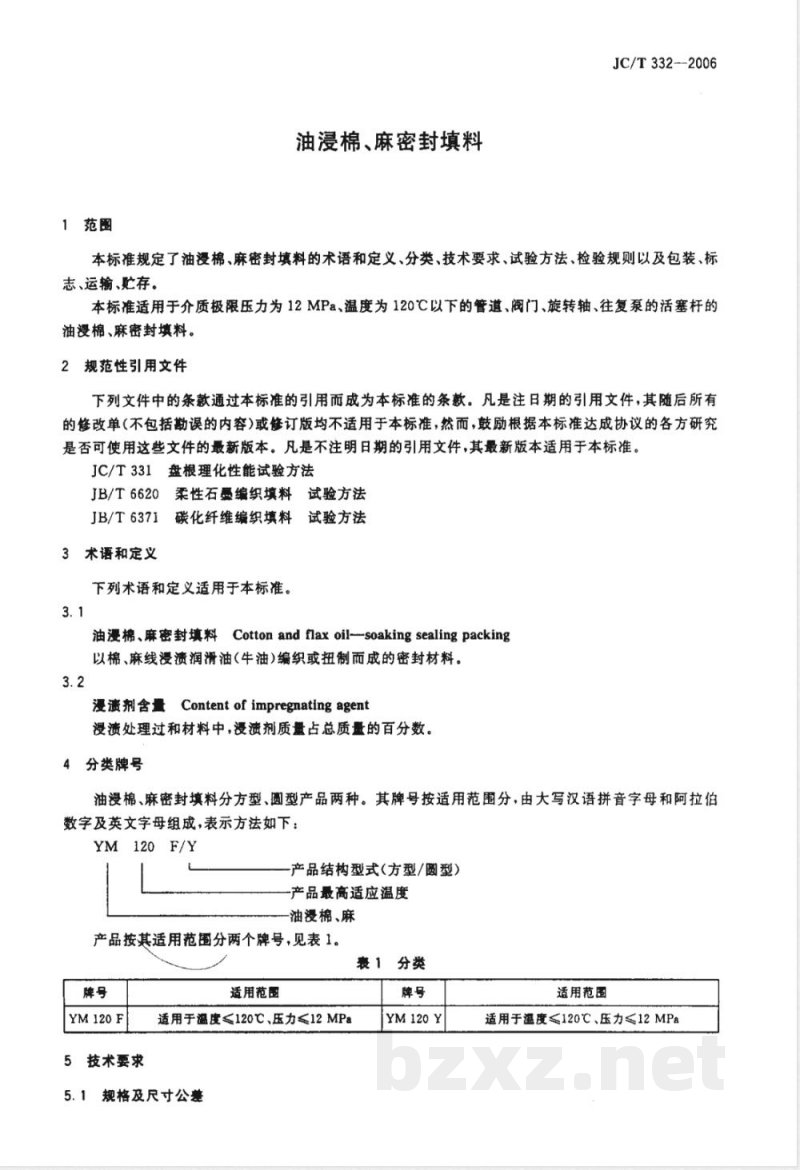

油浸棉、麻密封填料
JC/T332--2006
本标准规定了油浸棉、麻密封填料的术语和定义、分类、技术要求、试验方法、检验规则以及包装、标志、运输、贮存。
本标准适用于介质极限压力为12MPa、温度为120℃以下的管道、阀门、旋转轴、往复泵的活塞杆的油浸棉、麻密封填料。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注明日期的引用文件，其最新版本适用于本标准。JC/T331盘根理化性能试验方法
JB/T6620柔性石墨编织填料试验方法JB/T6371碳化纤维编织填料试验方法3术语和定义
下列术语和定义适用于本标准。3.1
油漫棉、麻密封填料Cottonand flaxoil-soakingsealingpacking以棉、麻线浸渍润滑油(牛油)编织或扭制而成的密封材料。3.2
漫溃剂含量 Content of impregnating agent浸渍处理过和材料中，浸渍剂质量点总质的百分数。4分类牌号
油浸棉、麻密封填料分方型、圆型产品两种。其牌号按适用范围分，由大写汉语拼音字母和阿拉伯数字及英文字母组成，表示方法如下：YM120F/Y
产品结构型式（方型/圆型）
产品最高适应温度
油浸棉、麻
产品按其适用范围分两个牌号，见表1。表 1 分类
YM120F
5技术要求
适用范围
适用于温度≤120C、压力≤12MPa5.1规格及尺寸公差
YM120Y
适用范围
适用于温度≤120℃、压力≤12MPaJC/T332—2006

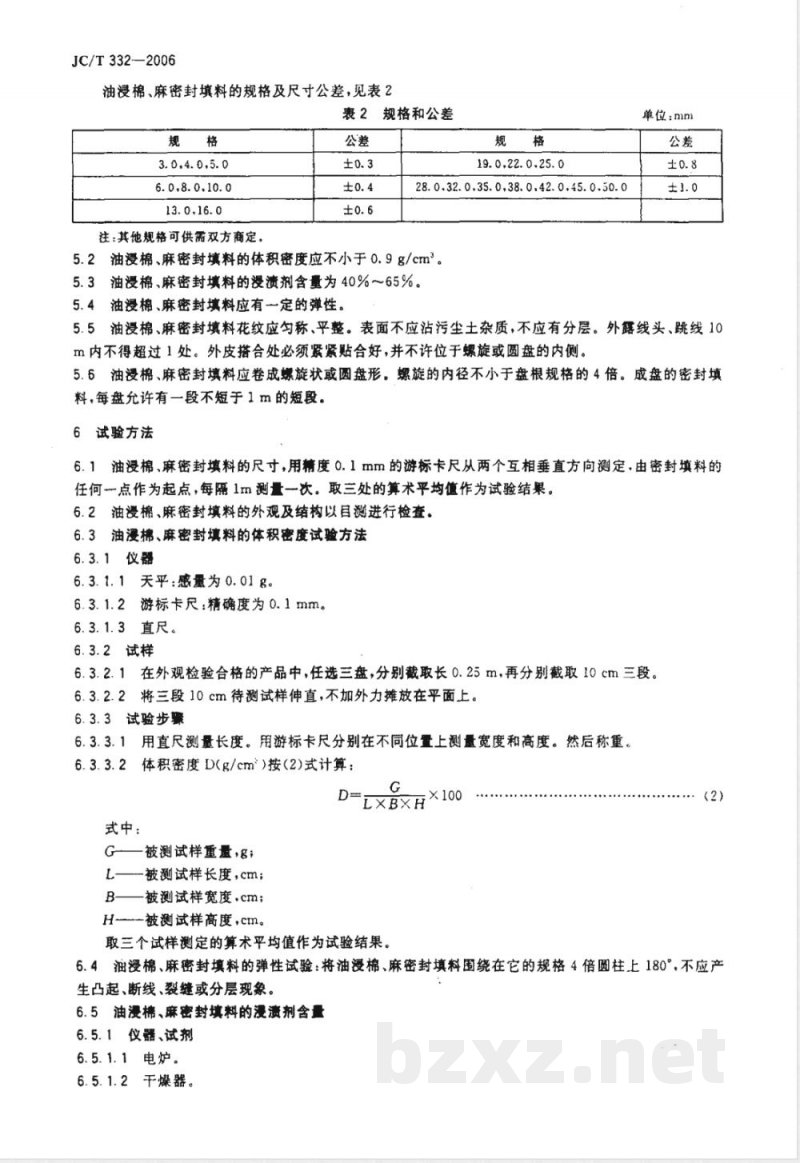

油浸棉、麻密封填料的规格及尺寸公差，见表2表2规格和公差
3.0.4.0.5.0
6.0.8.0.10.0
13.0.16.0
注：其他规格可供需双方商定。公差
19.0,22.0.25.0
28.0.32.0.35.0,38.0.42.0.45.0.50.05.2油浸棉、麻密封填料的体积密度应不小于0.9g/cm。5.3油漫棉、麻密封填料的漫渍剂含量为40%～65%。5.4油浸棉、麻密封填料应有一定的弹性。单位：nm
5.5油浸棉、麻密封填料花纹应勾称、平整。表面不应沾污尘土杂质，不应有分层。外露线头、跳线10m内不得超过1处。外皮搭合处必须紧紧贴合好，并不许位于螺旋或圆盘的内侧。5.6油浸棉、麻密封填料应卷成螺旋状或圆盘形，螺旋的内径不小于盘根规格的4倍。成盘的密封填料，每盘允许有一段不短于1m的短段。6试验方法
6.1油浸棉、麻密封填料的尺寸，用精度0.1mm的游标卡尺从两个互相垂直方向测定，由密封填料的任何+点作为起点，每隔1m测量一次。取三处的算术平均值作为试验结果。6.2油浸棉、麻密封填料的外观及结构以目测进行检查。6.3油漫棉、麻密封填料的体积密度试验方法6.3.1仪器
6.3.1.1天平：感量为0.01g。
6.3.1.2游标卡尺：精确度为0.1mm。6.3.1.3直尺。
6.3.2试样
6.3.2.1在外观检验合格的产品中，任选三盘，分别截取长0.25m，再分别截取10cm三段。6.3.2.2将三段10cm待测试样伸直，不加外力摊放在平面上。6.3.3试验步骤
6.3.3.1用直尺测量长度。用游标卡尺分别在不同位置上测量宽度和高度。然后称重。6.3.3.2体积密度D(g/cm）按（2)式计算：G
D=LXBXH*
式中：
被测试样重量，g
L-被测试样长度，cm；
B——被测试样宽度，cm;
H-被测试样高度，cm。
取三个试样测定的算术平均值作为试验结果。(2)
6.4油漫棉、麻密封填料的弹性试验：将油漫棉、麻密封填料围绕在它的规格4倍圆柱上180°.不应产生凸起、断线、裂缝或分层现象。6.5油浸棉、麻密封填料的浸溃剂含量6.5.1仪器、试剂
6.5.1.1电炉。
6.5.1.2干燥器。

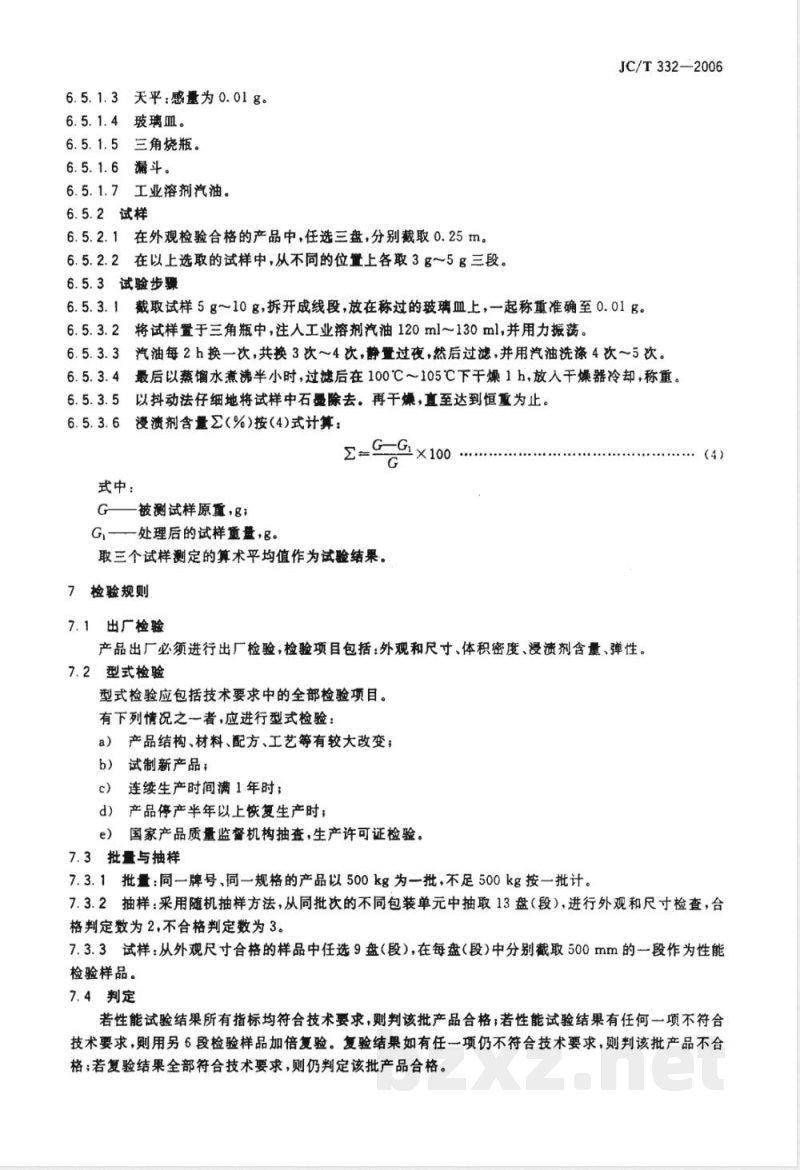

6.5.1.3天平：感量为0.01g。
6.5.1.4玻璃血。
6.5.1.5三角烧瓶。
6. 5. 1.6 漏斗。
6.5.1.7工业溶剂汽油。
6.5.2试样
6.5.2.1在外观检验合格的产品中，任选三盘，分别截取0.25m。6.5.2.2在以上选取的试样中，从不同的位置上各取3g～5g三段。6.5.3试验步骤
JC/T3322006
截取试样5g～10g，拆开成线段，放在称过的玻璃血上，一起称重准确至0.01g。将试样置于三角瓶中，注人工业溶剂汽油120ml～130ml，并用力振荡。6.5.3.2）
汽油每2h换一次，共换3次～4次，静置过夜，然后过滤，并用汽油洗涤4次～5次。最后以蒸馏水煮沸半小时，过滤后在100℃～105℃下干燥1h，放入干燥器冷却，称重。6.5.3.41
以抖动法仔细地将试样中石曼除去。再干燥，直至达到恒重为止。6.5.3.51
浸渍剂含量之(%)按(4)式计算：6.5.3.6
G-Gi ×100
式中：
G被测试样原重，g;
G 处理后的试样重量,g。
取三个试样测定的算术平均值作为试验结果。7检验规则
7.1出厂检验
产品出厂必须进行出厂检验，检验项目包括：外观和尺寸、体积密度、浸渍剂含量、弹性。7.2型式检验
型式检验应包括技术要求中的全部检验项目。有下列情况之一者，应进行型式检验：a）产品结构、材料、配方、工艺等有较大改变；b）试制新产品：
c）连续生产时间满1年时；
d）产品停产半年以上恢复生产时；e）国家产品质量监督机构抽查，生产许可证检验。7.3批量与抽样
7.3.1批量：同一牌号、同一规格的产品以500kg为一批，不足500kg按一批计。（4)
7.3.2抽样：采用随机抽样方法，从同批次的不同包装单元中抽取13盘（段），进行外观和尺寸检查，合格判定数为2，不合格判定数为3。7.3.3试样：从外观尺寸合格的样品中任选9盘（段），在每盘（段）中分别截取500mm的一段作为性能检验样品。
7.4判定
若性能试验结果所有指标均符合技术要求，则判该批产品合格；若性能试验结果有任何一项不符合技术要求，则用另6段检验样品加倍复验。复验结果如有任一项仍不符合技术要求，则判该批产品不合格；若复验结果全部符合技术要求，则仍判定该批产品合格。JC/T332—2006
8包装、标志、运输、贮存
8.1包装
油没棉、麻密封填料应以防潮纸或塑料袋包裹并装人纸箱内，捆扎牢固。每箱重量不得超过25kg。有特殊要求篇经供需双方商定。2标志
每盒、每盘产品应有下列标志：a)
产品名称，牌号：
产品规格；
净重；
制造日期；
技术检验合格证。
每箱产品在包装箱上应有下列标志：产品名称，牌号：
产品规格：
制造厂名、商标；
净重、毛重；
防潮、怕压标志；
本标准号。
8.3运输
油漫棉、麻密封填料应用有篷车、船运输，不得挤压，必须轻装、轻卸。8.4购存
油浸棉、麻密封填料应贮存于温度0℃～35℃干燥的室内，严禁烘烤、曝晒、受潮、雨淋，贮存期限从生产日期起，不超过二年。
