【其他行业标准】 建筑防排烟技术规程(附条文说明)

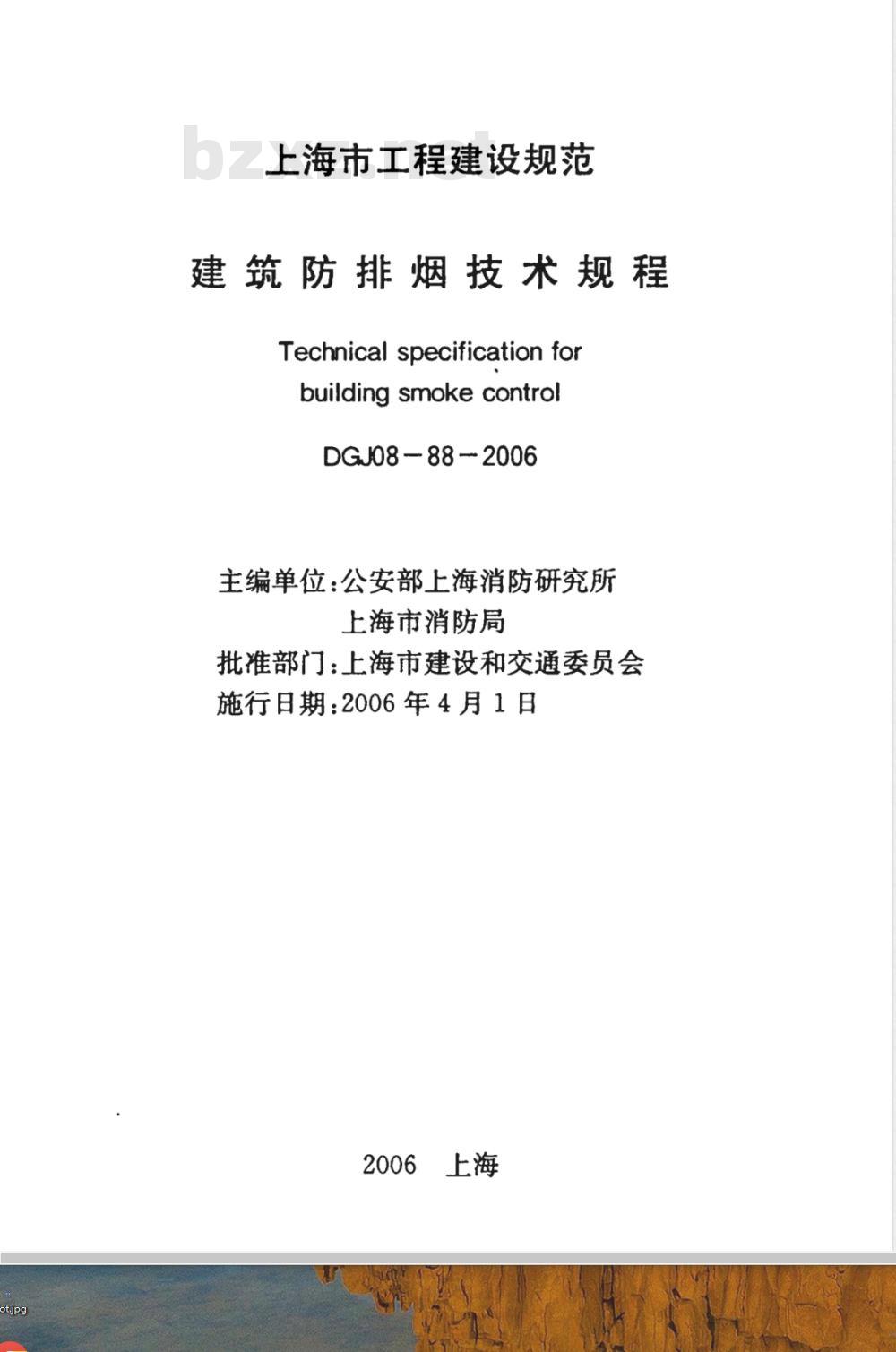

上海市工程建设规范
建筑防排烟技术规程
Technical specification for
building smoke control
DGJ08 - 88 2006
主编单位：公安部上海消防研究所上海市消防局
批准部门：上海市建设和交通委员会施行日期：2006年4月1日
上海市建设和交通委员会免费标准下载网bzxz

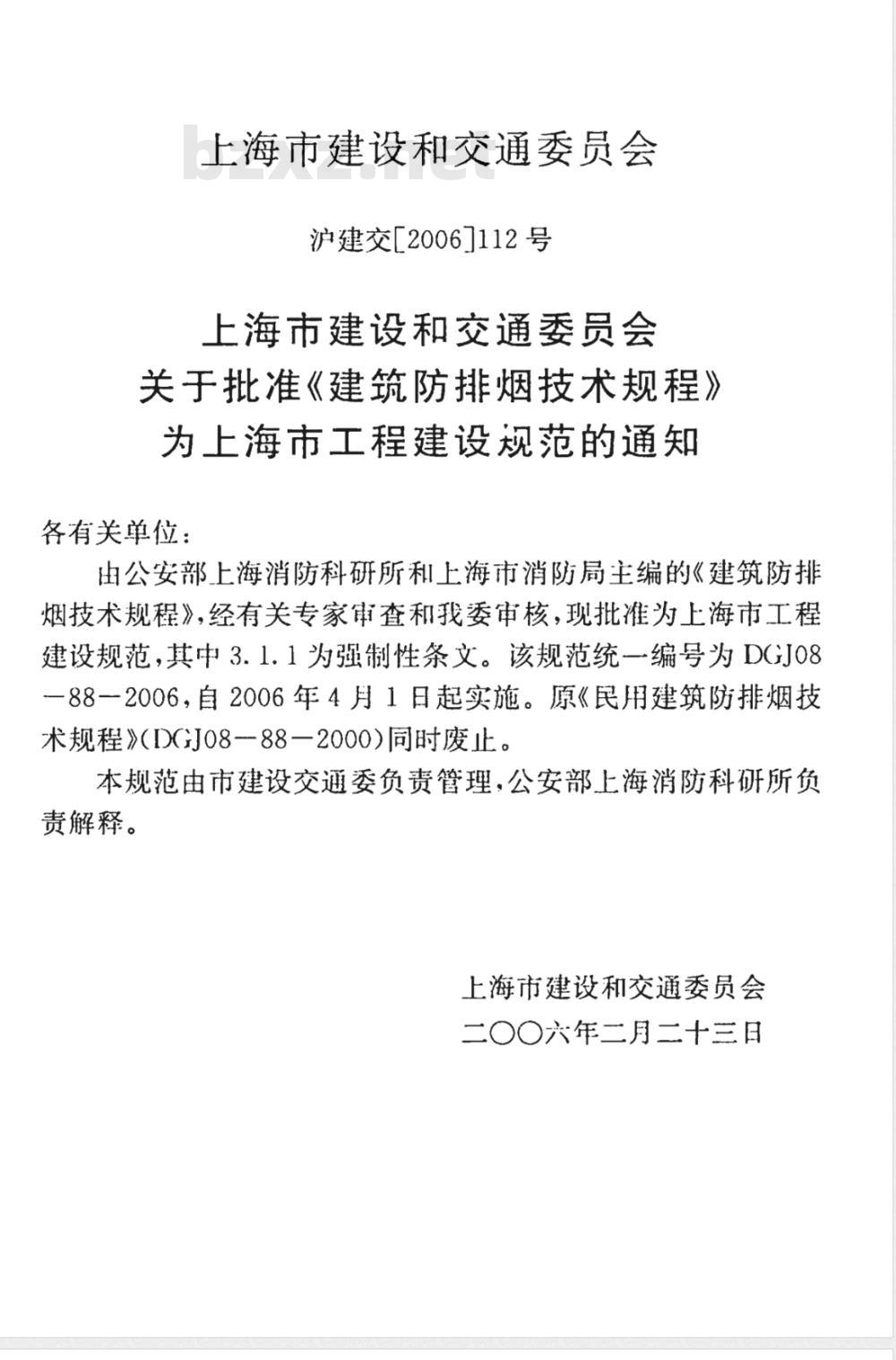

沪建交[2006]112号
上海市建设和交通委员会
关于批准《建筑防排烟技术规程》为上海市工程建设规范的通知
各有关单位：
由公安部上海消防科研所和上海市消防局主编的《建筑防排烟技术规程》，经有关专家审查和我委审核，现批准为上海市工程建设规范，其中3.1.1为强制性条文。该规范统一编号为DGJ08一88一2006，自2006年4月1日起实施。原《民用建筑防排烟技术规程》（DGJ08一88一2000）同时废止。本规范由市建设交通委负管理，公安部上海消防科研所负责解释。
上海市建设和交通委员会
二〇〇六年二月二十三日

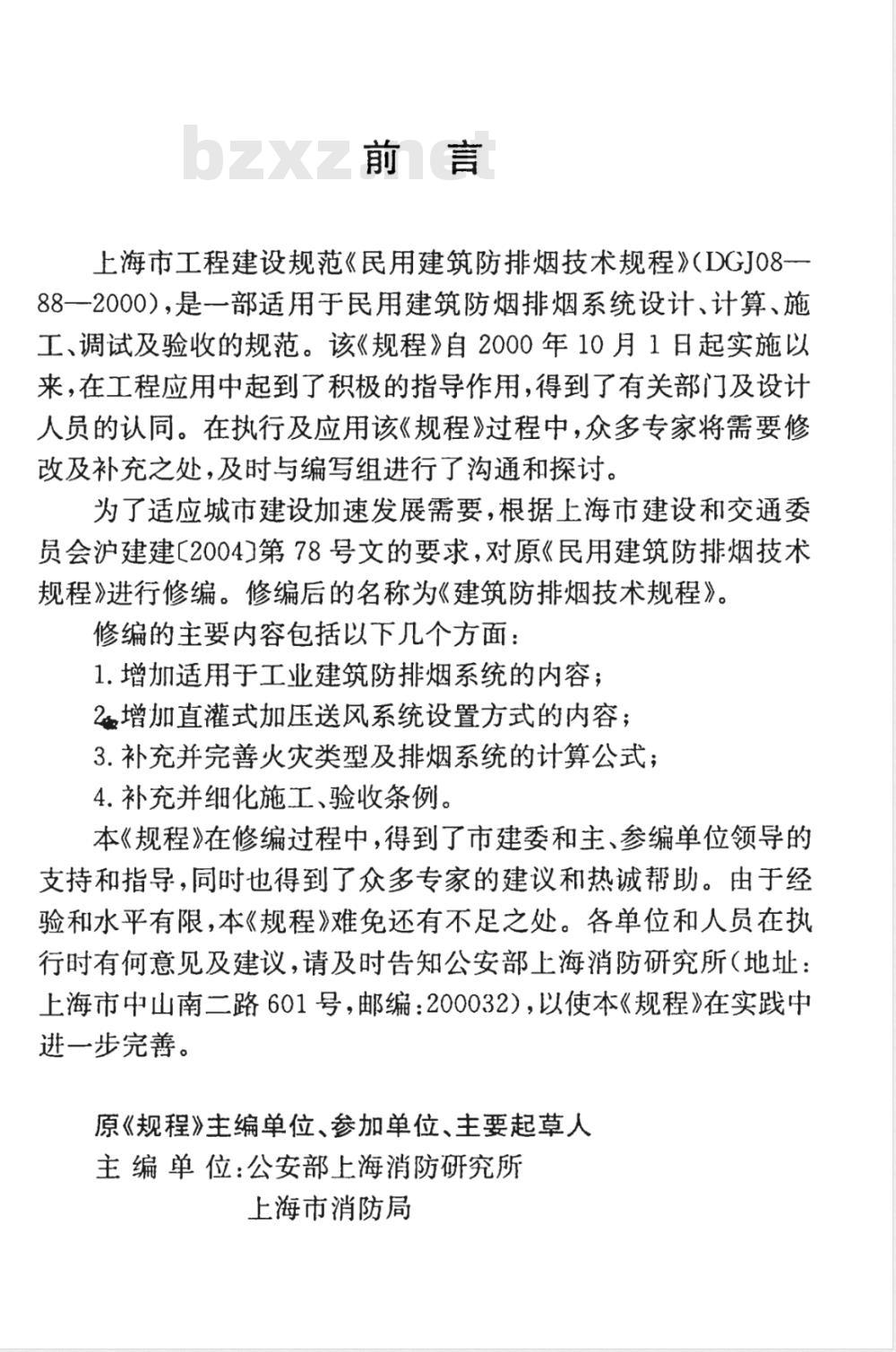

上海市工程建设规范《民用建筑防排烟技术规程》（DGO8一88一一2000），是一部适用于民用建筑防烟排烟系统设计、计算、施工、调试及验收的规范。该《规程》自2000年10月1日起实施以来，在工程应用中起到了积极的指导作用，得到了有关部门及设计人员的认同。在执行及应用该《规程》过程中，众多专家将需要修改及补充之处，及时与编写组进行了沟通和探讨。为了适应城市建设加速发展需要，根据上海市建设和交通委员会泸建建2004第78号文的要求，对原《民用建筑防排烟技术规程》进行修编。修编后的名称为《建筑防排烟技术规程》。修编的主要内容包括以下几儿个方面：1.增加适用子工业建筑防排烟系统的内容；2..增加直灌式加压送风系统设置方式的内容；3.补充并完善火灾类型及排烟系统的计算公式；4.补充并细化施工、验收条例。本《规程》在修编过程中，得到了市建委和主、参编单位领导的支持和指导，同时也得到了众多专家的建议和热诚帮助。由于经验和水平有限，本《规程》难免还有不足之处。各单位和人员在执行时有何意见及建议，请及时告知公安部上海消防研究所（地址上海市中山南二路601号，邮编：200032），以使本《规程》在实践中进一步完善。
原《规程》生编单位、参加单位、主要起草人主编单位：公安部上海消防研究所上海市消防局

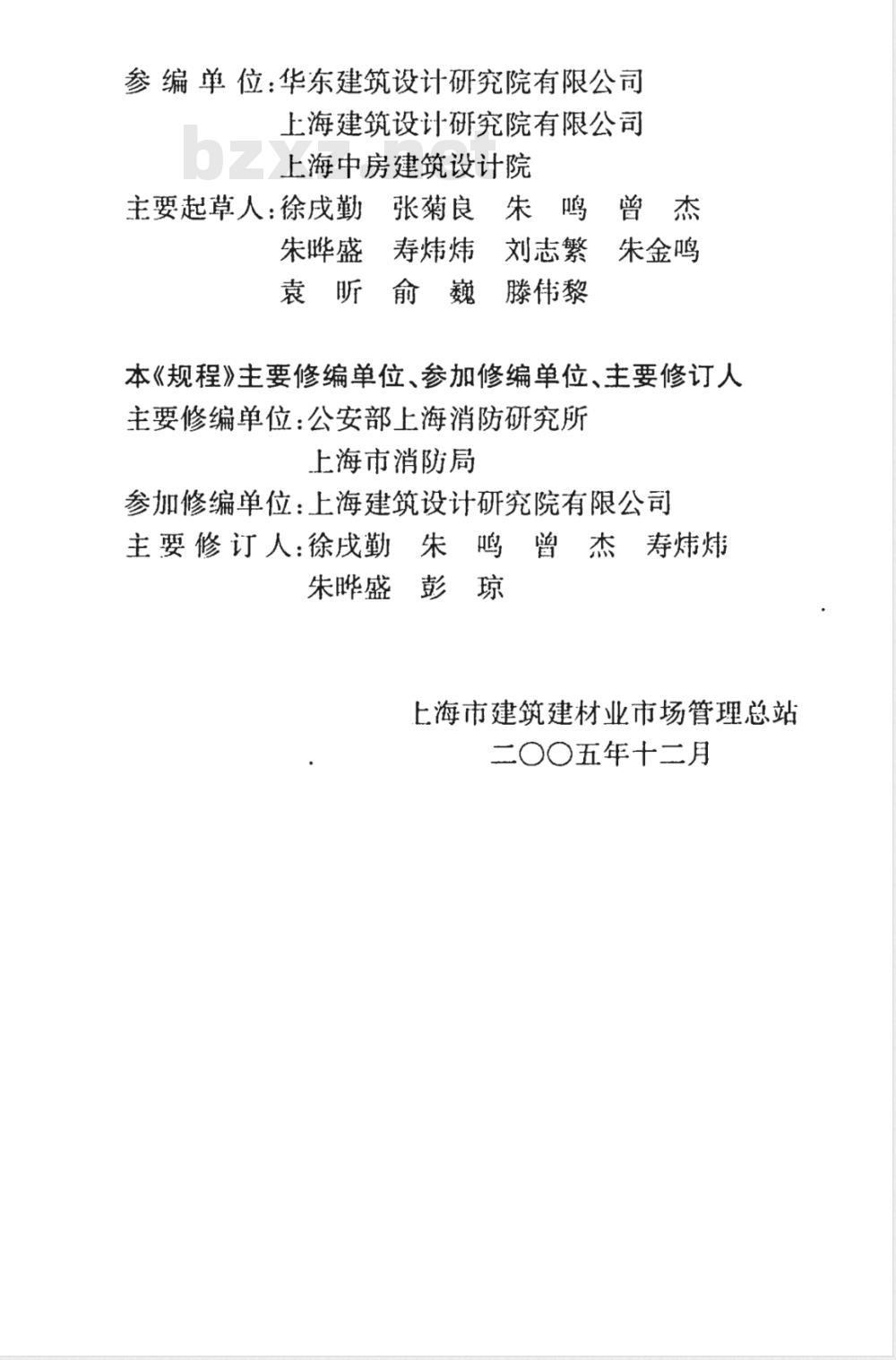

参编单位：华东建筑设计研究院有限公司上海建筑设计研究院有限公司
上海中房建筑设计院
主要起草人：徐成勤张良朱鸣曾杰　朱晔盛寿炜炜刘志繁朱金鸣
袁昕俞巍滕伟黎
本《规程》主要修编单位、参加修编单位、主要修订人主要修编单位：公安部上海消防研究所上海市消防局
参加修编单位：上海建筑设计研究院有限公司主要修订人：徐戌勤　朱?　鸣?曾　杰?寿炜炜　朱晔盛彭琼
上海市建筑建材业市场管理总站二〇〇五年十二月

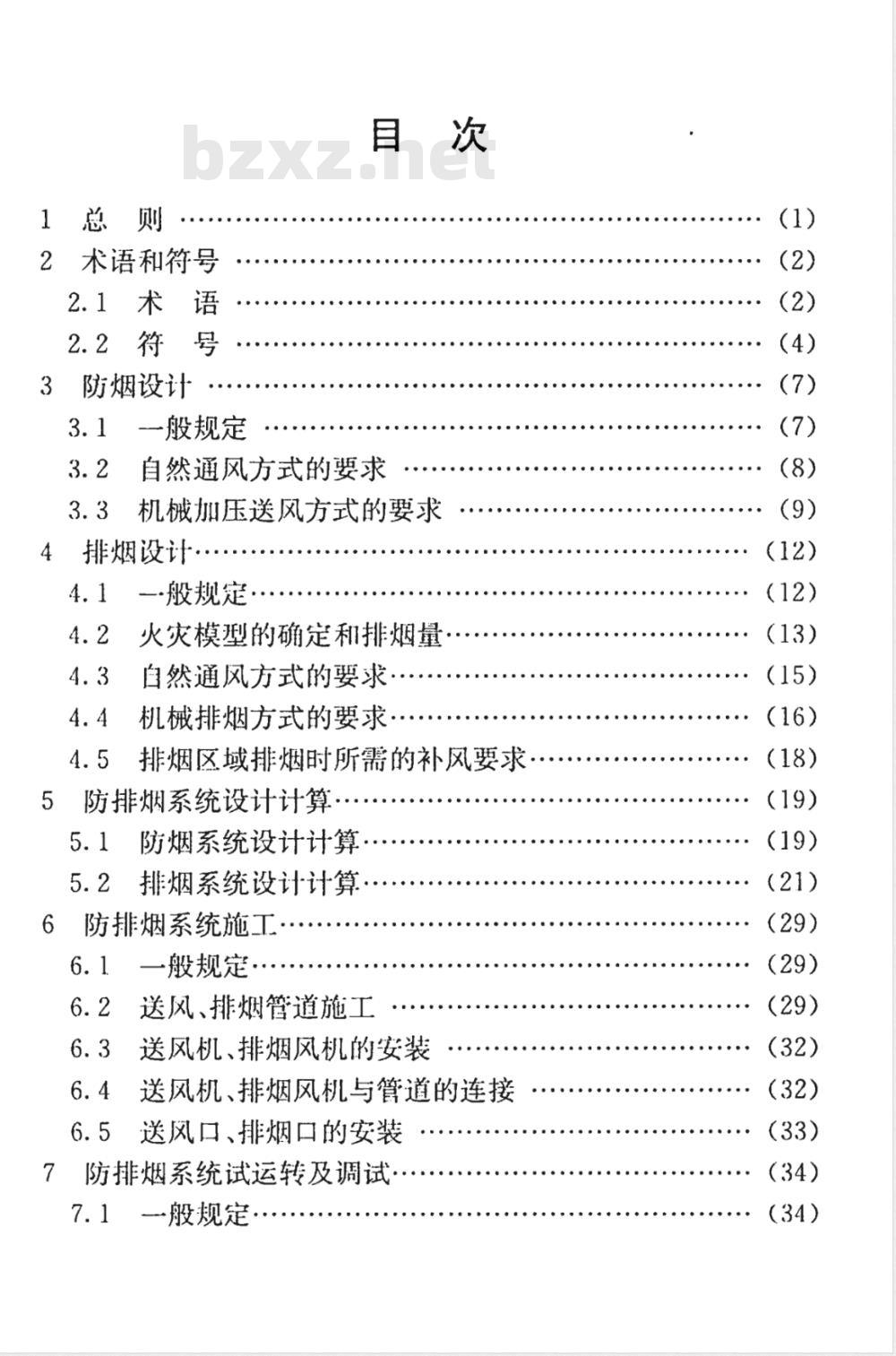

2　术语和符号
2.1 术　语　
2.2符　号　
防烟设计
一般规定
自然通风方式的要求
机械加压送风方式的要求
4排烟设计
一·般规定
火灾模型的确定和排烟量···自然通风方式的要求·
机械排烟方式的要求
排烟区域排烟时所需的补风要求·5防排烟系统设计计算
防烟系统设计计算
5.2排烟系统设计计算·
6防排烟系统施工
一般规定
送风、排烟管道施工
送风机、排烟风机的安装
送风机、排烟风机与管道的连接送风口、排烟口的安装
7防排烟系统试运转及调试：
般规定
设备单机试运转及调试：
系统联动试运转及调试.
8防排烟系统验收
附录A
附录B
一般规定
防排烟系统设备观感质量综合验收·防排烟系统设备功能验收·
防排烟系统技术性能验收·
防排烟系统验收内容表
本规程用词说明
1总则
1..1为了控制建筑火灾的烟气流动，有利于人员的安全疏散租消防救援的展开，防止和减少建筑火灾的危害：保障社会的公共安全.制定本规程：
1.0.2本规程适用于新建、扩建和改建的民用建筑和工业建筑。1.0.3建筑的防烟、排烟设计与施工，应针对火灾时烟气流动的特点：采取可靠的防烟、排烟措施：做到安全适用、技术先进、经济合理。
1.0.4防排烟系统的设计采用新技术、新系统、新设备时·应提出合理的技术依据。
1.0.5防排烟系统的设计、订算、施下、调试及验收.除应执行本规程外，尚应符合国家和本市现行有关标准的规定。2术语和符号
2.1术语
2.1.1防、排烟系统 smoke control system防烟系统利排烟系统的总称。
2. 1.2 防烟系统 smoke protection system采用机械加压送风方式或自然通风方式，防止烟气进入疏散通道的系统。
2. 1.3 排烟系统 smoke extraction system采用机械排烟方式或自然通风方式，将烟气排至建筑物外的系统。
2.1.4机械加压送风 mechanical pressurization对楼梯间、前案等部位采用机械送风，使该区域形成正压区，防止烟气侵人的方式。
2.1.5 机械排烟 mechanical smoke exhausling采用排烟风机，将烟气排至建筑物外的方式。2. 1. 6
自然通风naturalventilation
采用可开启外窗或百叶窗等自然的通风方式。2.1.7 i庭 atrium
三层或三层以上、对边最小净距离不小于6m，且连通空间的最小投影面积大于100m2的大容积空间。2.1.8烟缕 smoke plume
火灾烟气卷吸四周空气所产生的混合烟气流。2.1.9储烟仓 smoke reservoir
在排烟空间的建筑顶部由垂壁、梁等形成的用于积聚烟气的空间。
2.1.10挡烟垂壁 smoke curtain用不燃材料或难燃材料制成的，下垂高度不小于500mm的固定或活动的挡烟设施。
2. 1.11 清晰高度 clear heighi烟层底部至室内地平面的高度。2.1.12轴对称独烟缕 axisymmetric plume远离四周墙壁的火灾所产生的烟缕。2.1.13阴台型烟缕 balcony spill plume烟气上升到达楼板（吊顶）后，沿着阳台或其它大的水平突出物边沿溢出的烟缕。
2.1.14窗口型烟缕 winclow plume烟气从门和窗等墙壁开口处溢出的烟缕。2.1.15墙型烟缕 wall plumo
靠墙发生的火灾所产生的烟缕。2.1.16角型烟缕 corner plume
靠墙角发生的火灾所产生的烟缕。2.I.17防火风管 refractory duct采用不燃、耐火材料制成，通过《通风管道的耐火试验》（（B17428）方法检测能满足一定耐火极限的风管。2.1.18排烟窗 exhaust smoke window能有效排除烟气，设置在建筑物的外墙、顶部的可开启外窗或百叶窗。可开启外窗可分为自动排烟窗利手动排烟窗。2. 1.19自动排烟窗 auto exhaust smoke wincow与火灾自动报警系统联动或可远距离控制的排烟窗。2.1.20手动排烟窗 manual exhaust smoke window人员可以就地方便开启的排烟窗。2.1.21排烟防火俄 smoke lire dampe安装在排烟系统管道上，火灾时当管道内气体温度达到3
280℃时自动关闭，在一定时间内能满足耐火稳定性和耐火完整性的要求，起隔烟阻火作用的阀门。2.1. 22临界排烟量 critical volumetric flow rate每个排烟口允许排出的最大排烟量。2.2符　号　
排烟口的长和宽（m）
A一一每层电梯门及疏散门的总有效漏风面积（m2）A——所有进气口总面积(m2）
门的面积（m2）
前室的围护墙面积（m2）
送风口总面积（m2）
排烟口截面积（m2）
窗口开口面积（m2）
电梯井前室的侧面积之利（m2）电梯井围护墙的面积（m2）
火灾增长系数
窗口烟缕型的修正系数
从开至阳台边沿的距离（m）
无因次系数
风管直径或长边尺寸（mm）
-取值1；当电梯门的缝隙采用密封措施时.取值0.5C -
C2一一取值1；当电梯井围护墙三面采用混凝土墙体，另一面为砖石砌筑，或全部采用混凝土墙体时，取值0.5Co
进气口流量系数
排烟口流量系数
空气的定压比热（kJ/kg·K）
d一一门的把手到门闪的距离（m）4
开向电梯并井的门的总数
排烟窗（口）下烟气的厚度（m）排烟口的当量直径（m）
每扇电梯门的缝隙长度（m）
每层开启门洞的总面积（m2）
-门的总推力(N）
门把手处克服闭门器所需的力（N）电梯井机械加压送风量系数
重力加速度（m）
排烟空间的建筑净高度（m）
燃烧物阳台的高度（m）
窗口开的高度（m）
最小清晰高度（m）
加压送风系统的送风量（m2/s）保持加压部位一定的正压值所需的送风量（m\/s）一汁启着火层随敢门时保持门润处风速所的送风量(m/s)
送风阀门的总循风量（m/s）
电梯井的机械加压送风量（m3/s）烟缕质量流量(kg/s)
漏风门的数量
开启门的数量
漏风阀门的数量
-环竟温！度下的气体密度（kg/m）一压力差(Pa)
火灾的热释放率(kW）
