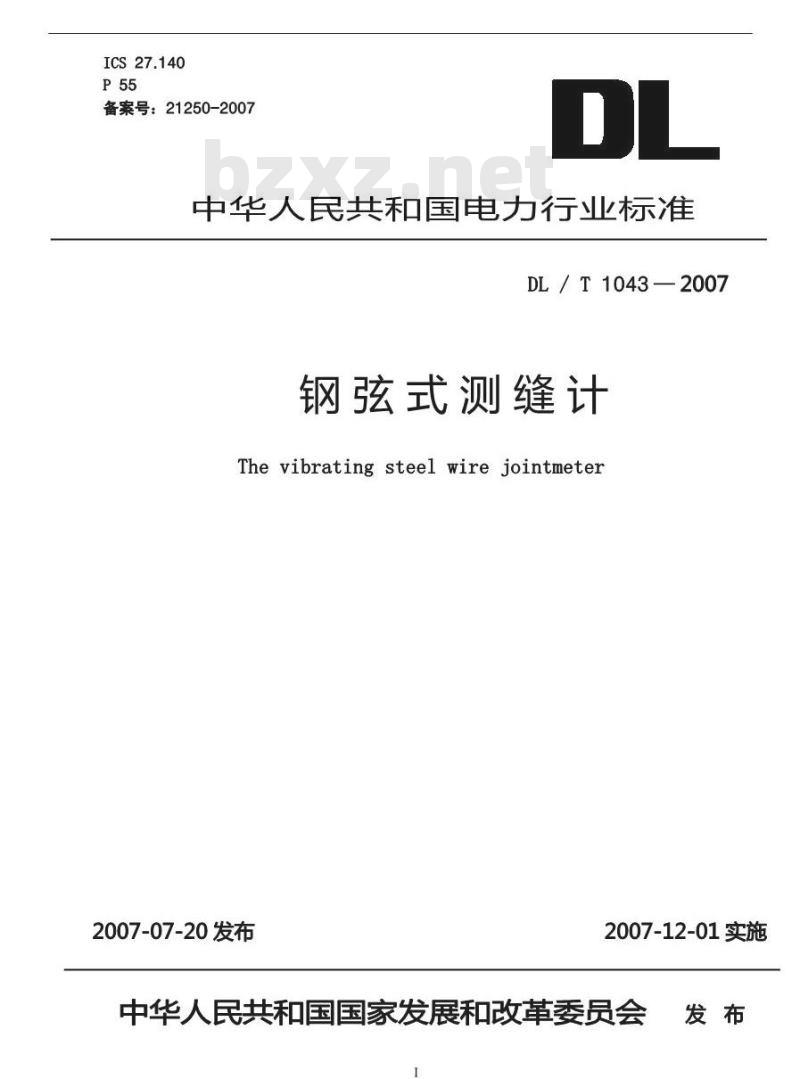

【电力行业标准(DL)】 钢弦式测缝计

ICS27.140
备案号：21250-2007
中华人民共和国电力行业标准
DL/T1043—2007
钢弦式测缝计
The vibrating steel wire jointmeter2007-07-20发布
2007-12-01实施
中华人民共和国国家发展和改革委员会发布

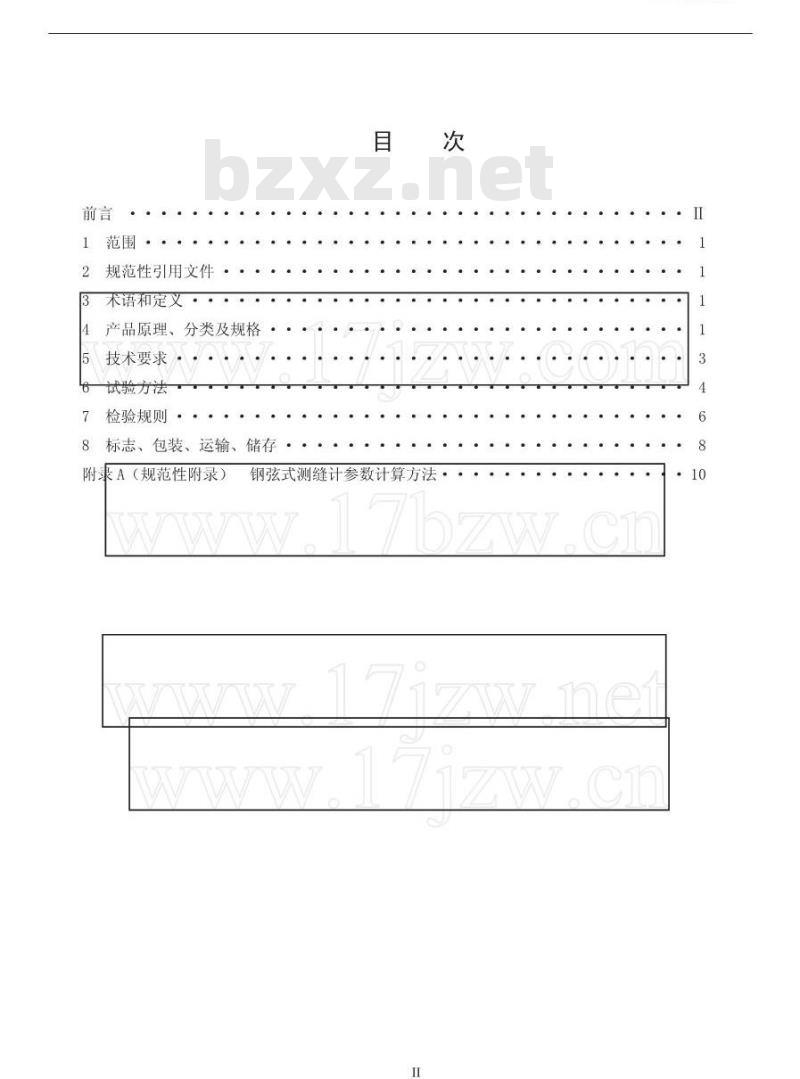

规范性引用文件
产品原理、分类及规格
技术要求
检验规则
标志、包装、运输、储存
附录A（规范性附录）
钢弦式测缝计参数计算方法
-TYKAoNiKAca-
1 7izw.ch

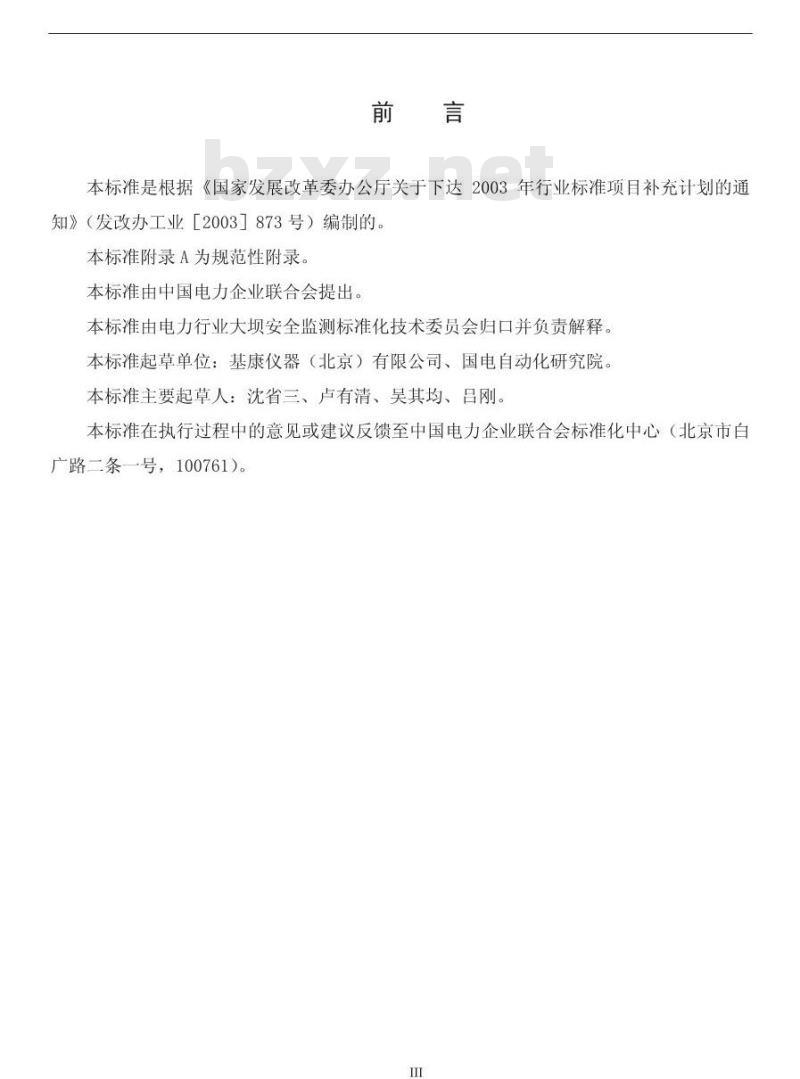

本标准是根据《国家发展改革委办公厅关于下达2003年行业标准项目补充计划的通知》（发改办工业［2003］873号）编制的。本标准附录A为规范性附录。
本标准由中国电力企业联合会提出。本标准由电力行业大坝安全监测标准化技术委员会归口并负责解释。本标准起草单位：基康仪器（北京）有限公司、国电自动化研究院。本标准主要起草人：沈省三、卢有清、吴其均、吕刚。本标准在执行过程中的意见或建议反馈至中国电力企业联合会标准化中心（北京市白广路二条一号，100761）。

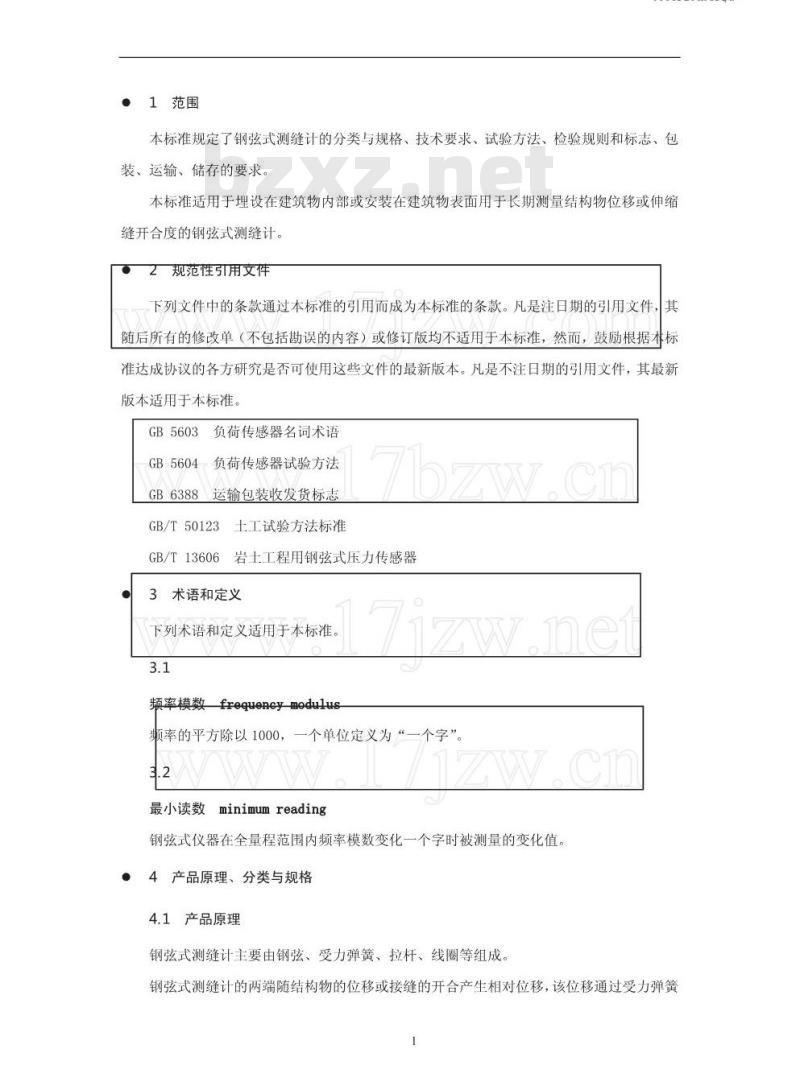

·1范围
HKNKAca
本标准规定了钢弦式测缝计的分类与规格、技术要求、试验方法、检验规则和标志、包装、运输、储存的要求。
本标准适用于埋设在建筑物内部或安装在建筑物表面用于长期测量结构物位移或伸缩缝开合度的钢弦式测缝计。
。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB5603负荷传感器名词术语
GB5604负荷传感器试验方法
GB6388运输包装收发货标志
GB/T50123土工试验方法标准
GB/T13606岩土工程用钢弦式压力传感器3术语和定义
下列术语和定义适用于本标准
频率模数frequencymodulus
/izw.nel.
频率的平方除以1000，一个单位定义为“3.2
最小读数minimumreading
钢弦式仪器在全量程范围内频率模数变化一个字时被测量的变化值。4产品原理、分类与规格
4.1产品原理
钢弦式测缝计主要由钢弦、受力弹簧、拉杆、线圈等组成。钢弦式测缝计的两端随结构物的位移或接缝的开合产生相对位移，该位移通过受力弹簧1

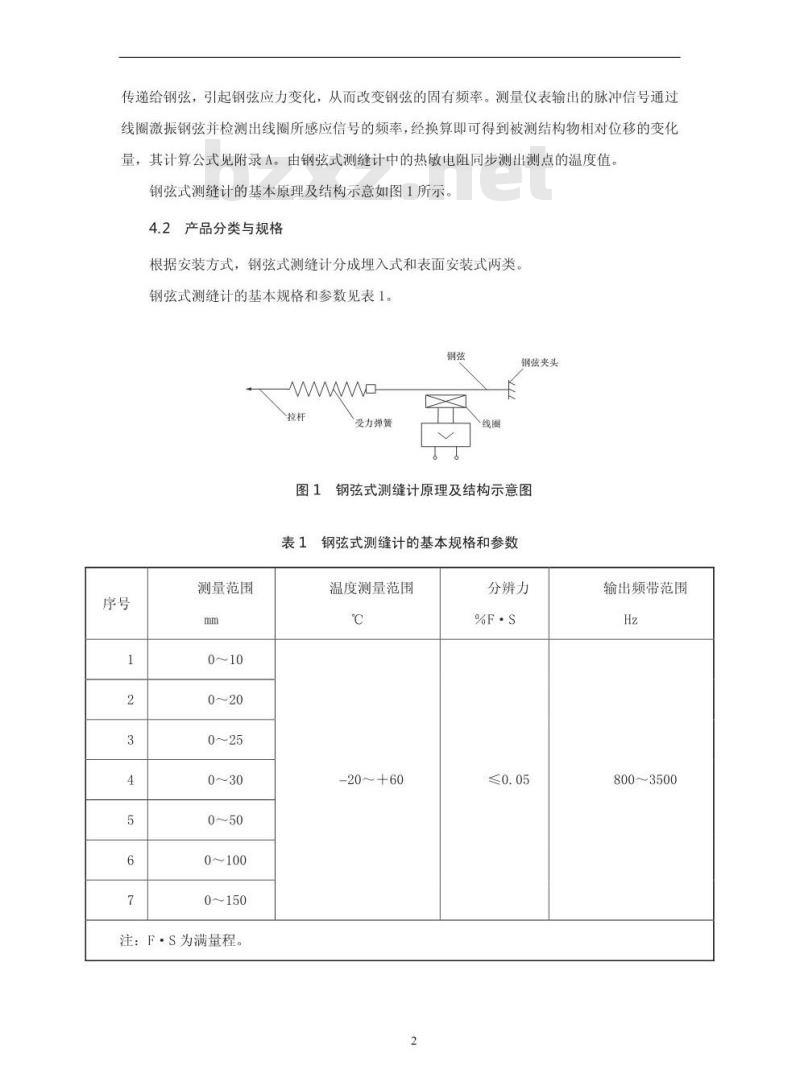

传递给钢弦，引起钢弦应力变化，从而改变钢弦的固有频率。测量仪表输出的脉冲信号通过线圈激振钢弦并检测出线圈所感应信号的频率，经换算即可得到被测结构物相对位移的变化量，其计算公式见附录A。由钢弦式测缝计中的热敏电阻同步测出测点的温度值。钢弦式测缝计的基本原理及结构示意如图1所示。4.2产品分类与规格
根据安装方式，钢弦式测缝计分成埋入式和表面安装式两类。钢弦式测缝计的基本规格和参数见表1。钢弦
受力弹簧
钢弦夹头
钢弦式测缝计原理及结构示意图图1
表1钢弦式测缝计的基本规格和参数序号
测量范围
0～30
0～50
注：F·S为满量程。
温度测量范围
-20～+60
分辨力
输出频带范围
800~3500
5技术要求
5.1环境条件
5.1.1正常工作条件
a）环境温度：-20℃～+60℃；
HKNKAca
表面安装式钢弦式测缝计应能在0.5MPa水压下或相对湿度不大于95%的环境b）
下正常工作：
c）埋入式钢弦式测缝计应能在0.5MPa或3.OMPa水压下正常工作：okt
仲裁试验条件
环境温度：20C±2
相对湿度：60%~70%：
大气压力：86kPa~106kPa
正常试验条件
环境温度：+15℃～+35℃；
相对湿度：25%～75%：
大气压力：86kPa～106kPa。
性能参数要求
钢弦式测缝计的各项性能参数应满足以下要求9.2.1
测量范围
钢弦式测缝计的测量范围应符合表1的规定。5.2.2分辨力r
钢弦式测缝计的分辨力应符合表1的规定。5.2.3综合误差8
钢弦式测缝计的综合误差不大于1.25%F·S，其中：a）非线性度（或拟合误差）8不大于1.0%F·S：b）不重复度8不大于0.5%F·S：滞后8：不大于0.5%F·S。
注：可采用非线性多项式曲线校准拟合，此时拟合误差8应不大于0.5%F·S5.2.4温度测量误差
温度测量误差应不大于0.5℃。
绝缘性能
钢弦式测缝计芯线与传感器壳体之间的绝缘电阻应大于50MQ。5.4防水密封性
钢弦式测缝计在规定的压力水中（表面安装式钢弦式测缝计规定压力为0.5MPa），绝缘性能应符合5.3的规定。
5温度修正误差
钢弦式测缝计温度修正的校准曲线（因温度变化所引起的测缝计测值的误差与温度之间的关系曲线），其端基线性度误差以频率模数计，不应超过土0.04%F·S/℃。
5稳定性
钢弦式测缝计在正常试验大气条件下，将钢弦式测缝计拉伸至满量程位置静置1个月后，其性能应满足如下要求：
绝缘性能应满足5.3的要求；
最小读数的相对变化量不应超过土2%。b)
7耐运输颠振性能
钢弦式测缝计在包装运输时，应能承受最大加速度为5g、历时10min的试验，试验后其性能应满足5.2、5.3、5.4的要求。3外观
钢弦式测缝计外观应无变形，外表面无明显划痕：商标、型号等标志清晰：紧固件无松动。表面在防腐处理后应无锈斑及裂痕6试验方法
试验环境
6.1.1试验条件
除有特殊要求外，试验按5.1.3进行。6.1.2试验设备
a）校准仪：
游标卡尺；
钢弦式指示仪：
100V绝缘电阻表
e）恒温箱：
等标准水银温度计
恒温水槽：
h）压力容器：
振动试验台
6.2外观检查
在正常试验大气条件下，用目测检验，应符合5.8的要求6.3性能参数试验bzxz.net
HKNKAca
将钢弦式测缝计固定在专用校准仪上，试验前将钢弦式测缝计在满量程范围内预拉压23次，并将钢弦式测缝计按20%满量程位移量分挡，从满量程的下限开始，逐级进给位移至满量程上限，用钢弦式指示仪测量其输出并记录每个挡位的测值，如此共进行3个正反行程的测量。按附录A给出的方法计算钢弦式测缝计的分辨力、非线性度（或拟合误差）81、不重复度82、滞后8.及综合误差8等参数。试验结果应符合5.2的要求绝缘性能试验
在正常试验大气条件下，用100V绝缘电阻表测量钢弦式测缝计感应极引线电缆与屏蔽线之间的绝缘电阻，应满足5.3的要求。6.5耐水压密封性能试验
将钢弦式测缝计放置在压力容器中，加水压至规定压力，保持30min，然后用额定直流电压为100V的绝缘电阻表测量引线与密封壳体之间的绝缘电阻，测量结果应满足5.4的规定。
6.6温度修正误差试验
将钢弦式测缝计固定在钢夹具上，放入环境试验箱内，将二等标准水银温度计放置在测5
缝计附近，分别在-20℃、0℃、+20℃、十40℃、+60℃进行试验。试验箱以不超过1℃/min的变化率升降温，到达每挡温度并稳定后各保温2h，再测出钢弦式测缝计的输出频率模数，同时读出测缝计的温度值和二等标准水银温度计的读数，按附录A给出的公式计算温度修正系数及误差。试验结果应满足5.5的要求。比较钢弦式测缝计温度测值和二等标准水银温度计读数，其温度误差应满足5.2.4的要求。
6.7稳定性试验
将钢弦式测缝计安装在校正仪上，在正常大气试验条件下，拉伸到测量范围上限静置一个月，按6.3、6.4给出的方法进行最小读数性能、绝缘性能试验，试验结果应满足5.6的规定。
6.8耐运输颠振性能试验
将钢弦式测缝计按运输要求包装好后，直接固定在振动试验台上。按5.7规定的加速度、频率和时间进行运输颠振试验。试验后，仪器性能应满足5.7的规定。
7检验规则
7.1检验分类
钢弦式测缝计的检验分为出厂检验和型式试验两种。7.2出厂检验
7.2.1钢弦式测缝计应逐台进行出厂检验，检验项目分全检和抽检，抽检比例为3%～5%，如批量生产总数少于3台，则应全检。出厂检验项目及顺序见表2。表2钢弦式测缝计出厂检验及型式试验项目序
检验项目
分辨力
性能参数
试验方法
出厂检验
型式试验
绝缘性能
防水密封性
温度修正误差
长期稳定性
运输颠振性能
注：√为必检项目，一为不检项目，○为抽检项目。6.4
钢弦式测缝计经质量检验部门检验合格并附合格证后，方可出厂7.2.3提交给用户的出厂检验资料至少应包括：钢弦式测缝计名称、型号规格、出厂编号；a）
钢弦式测缝计性能参数试验表；最小读数或拟合参数；
HiikNrKca
综合误差及非线性度（或拟合误差）滞后、不重复度等性能参数试验结果：绝缘电阻、电缆长度：
制造时间、检验员标志。
型式试验
7.3.1凡遇下列情况之一，需进行型式试验：Whe
a）新产品定型或老产品转厂生产或停产二年后又恢复生产时：一连续批量生产时，每5年次；
如设计、工艺、材料、元件有较大改变，可能影响产品性能时：出厂检验结果与上次型式试验有较大差异时：e）国家质量技术监督机构提出要求时。7.3.2型式试验应从出厂检验合格产品中随机抽取3台样品，如总数少于3台，则应全检。
7.3.3型式试验应对全部项目进行全性能检验，其内容见表2。7.3.4判定规则
样品经过型式检验，未发现不合格项，则判定该批产品本次型式检验合格。检验中如发7
现有一个不合格项，则进行加倍抽样，重复进行型式检验，如未发现不合格项，仍判定该批产品本次型式检验合格。如第二次抽取的样品仍存在不合格项，则判定该批产品本次型式检验不合格。
·8标志、包装、运输、储存
8.1标志
8.1.1产品标志
每台钢弦式测缝计上的标志内容至少应包含商标、产品名称、型号规格、出厂编号及制造厂名等内容。
2包装标志
产品包装箱外壁应使用防水标志：到站、收货单位和地址；
b）发站、供货单位和地址：
c）产品名称、型号和数量；
标明“精密仪器”、“小心轻放”、“防振”及放置标志“十”标志。d
8.1.3产品的包装储运标志和收发货标志应按照GB/T191和GB6388的有关规定正确选用。
8.2包装
仪器内包装采用泡沫盒，外包装采用木箱，应有防振、防潮措施。包装箱内随产品提供的技术文件应包括：8.2.2
a）装箱清单；
使用说明书：
c）产品合格证：
钢弦式测缝计出厂检验资料。
随行文件应装入塑料袋中并放置在包装箱内表层。3运输
包装后的产品应适用于一般交通工具的运输，但在运输过程中不应受到雨雪或其他液体直接淋装与机械损伤。
8.4储存
产品应存放在干燥通风、无腐蚀性气体的室内。HANiKAca
wwwTizw.com
W。TiW.hei
