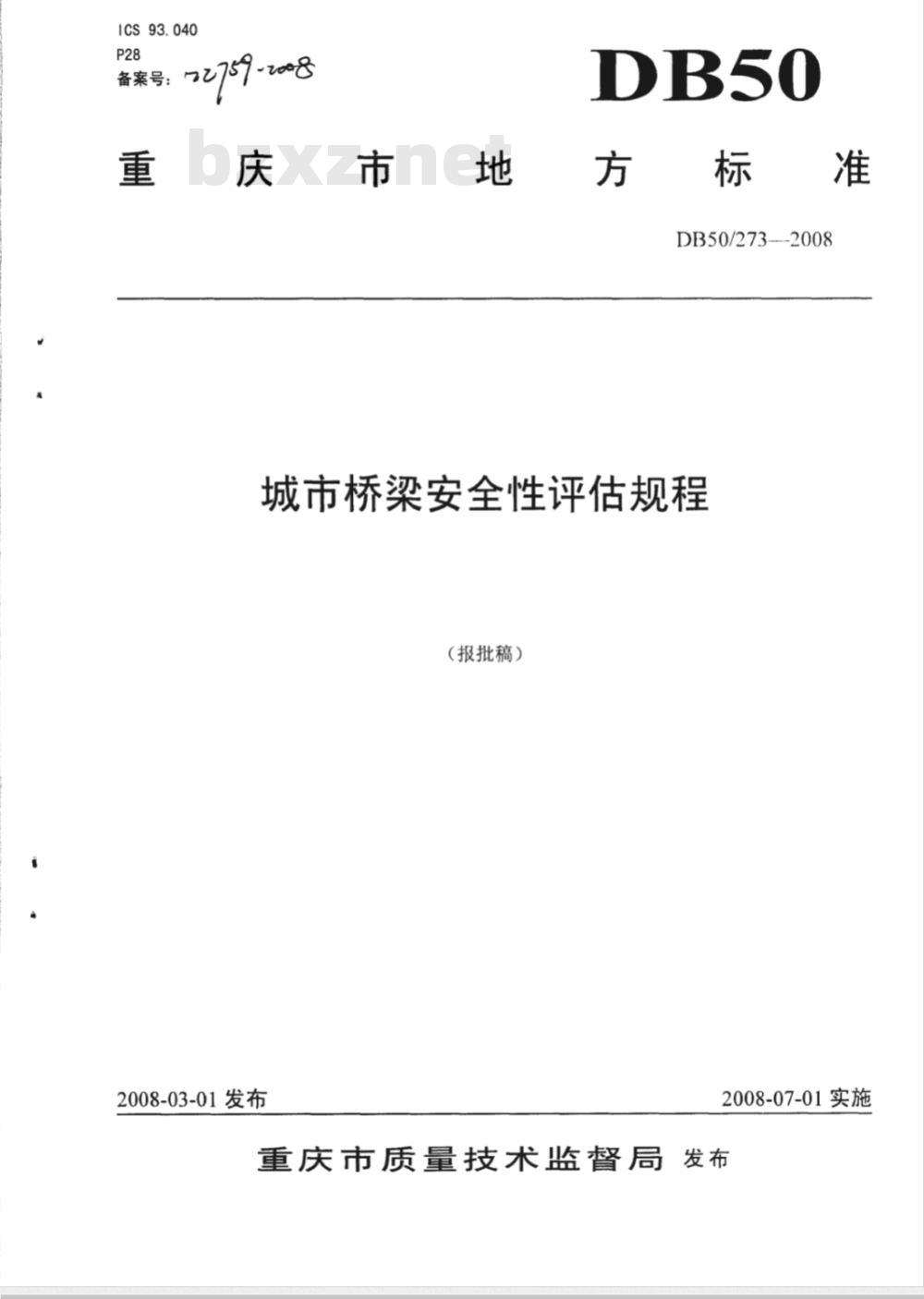

【地方标准(DB)】 城市桥梁安全性评估规程

IcS93.040
备案号：59
重庆市地方标准
DB50/273--2008
城市桥梁安全性评估规程
（报批稿）
2008-03-01发布
2008-07-01实施
重庆市质量技术监督局发布

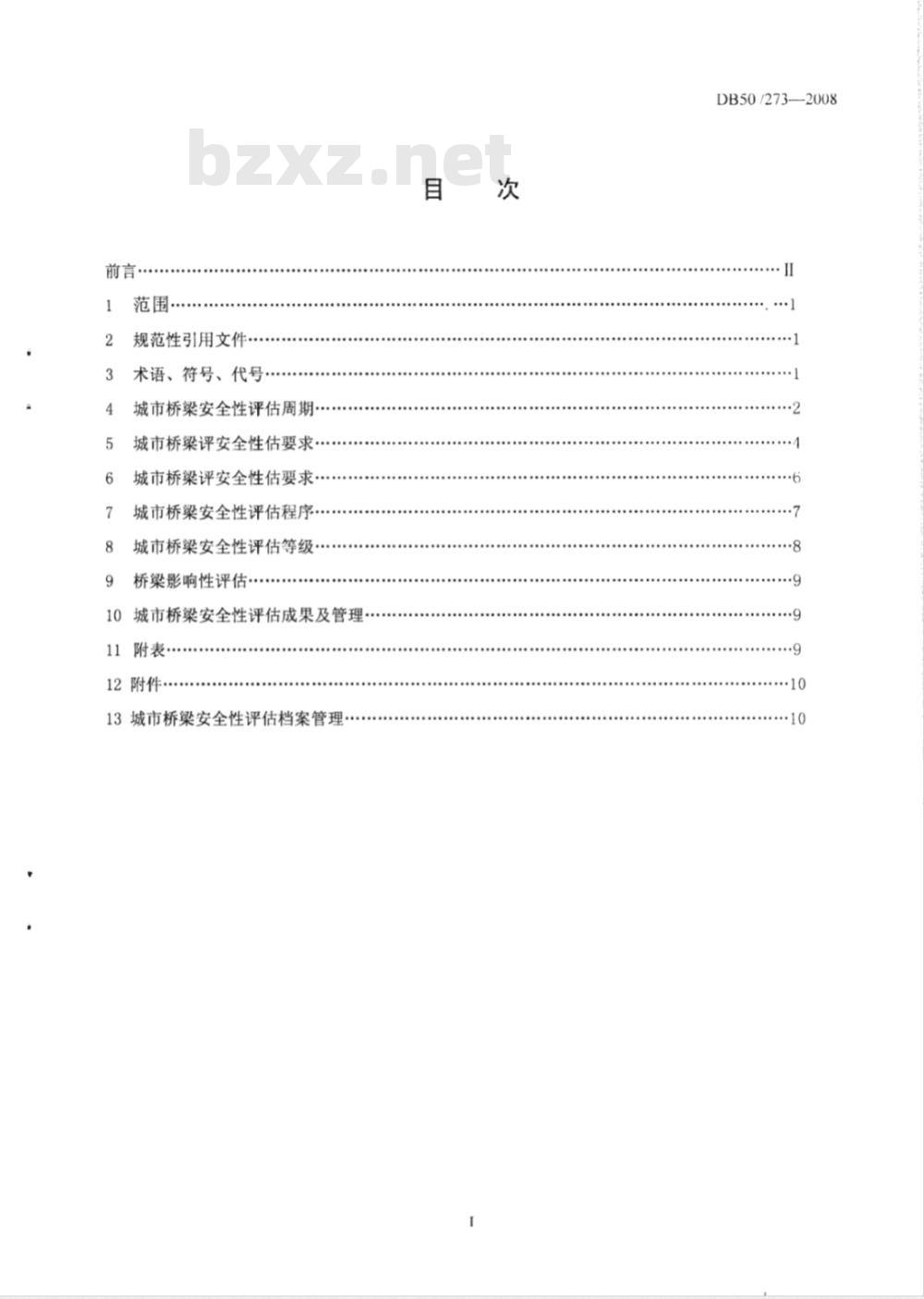

前言，
规范性引用文件.·
术语、符号、代号·
城市桥梁安全性评估周期·
城市桥梁评安全性估要求·
城市桥梁评安全性估要求
城市桥梁安全性评估程序
城市桥梁安全性评估等级.
桥梁影响性评估
10城市桥梁安全性评估成果及管理附表
12附件
13城市桥梁安全性评估档案管理目
DB50/273-2008
DB50/273--2008
根据建设部《城市桥梁检测和养护维修管理办法》（2003年118号令）、《城市桥梁养护技术规范》（CJJ99-2003J281-2003），以及《城市桥梁养护技术规程》（DB50/231—2006）等法令法规的原则规定，结合重庆市城市桥梁的具体特点，制定重庆市《城市桥梁安全性评估规程》。（以下简称本规程）本标准所称城市桥梁安全性评估是指对使用中的城市桥梁按照规范规程要求，在进行经常检查、定期检查、特殊检查的基础上，由城市桥梁评估机构根据养护管理单位提供的检查资料及相关资料，对桥梁进行完好状态等级的客观评价，确定桥梁技术安全状态，为桥梁管理运行提供科学决策依据及养护建议。
2005年8月重庆市市政管理委员会发布了《重庆市城市桥梁评估规程》CQSZ08一2005（试行），试行两年来，对促进重庆市城市桥梁的养护管理，保障城市桥梁的完好、安全、畅通，起到了重要作用为适应重庆市桥梁建设的发展，更好地规范城市桥梁的养护管理，有必要将该规程修编为地方标准。本规程在《重庆市城市桥梁评估规程》（试行）的基础上，吸取了两年米我市在城市桥梁安全评估I.作的经验和近年桥梁养护管理方面的新进步，以使我市城市桥梁安全评估工作更加标准化、规范化和更具实用性。
本标准按国家标准《标准化工作导则第1部分：标准的结构和编写规则》（GB/T1.1-2000）和《标准化工作导则第2部分：标准中规范性技术要素内容的确定方法》（GB/T1.2-2002）的要求进行编制。本标准第4.1、7、8.1为强制性条文，其余为推荐性条文。本标准附录A、附录B、附录C为资料性附录。本标准由重庆市市政管理委员会提出及归口管理，并负责解释。本标准主编单位：重庆市桥梁协会。本标准参编单位：林同国际（重庆）工程咨询有限公司、重庆市建筑科学研究院、重庆桥都桥梁技术有限公司。
本标准主要起草人：顾庭勇、杨其良、翟光义、黄家湘、张万全、周鉴武、杨联章、蒋中贵、代彤、張京街、林文修、夏克勤。

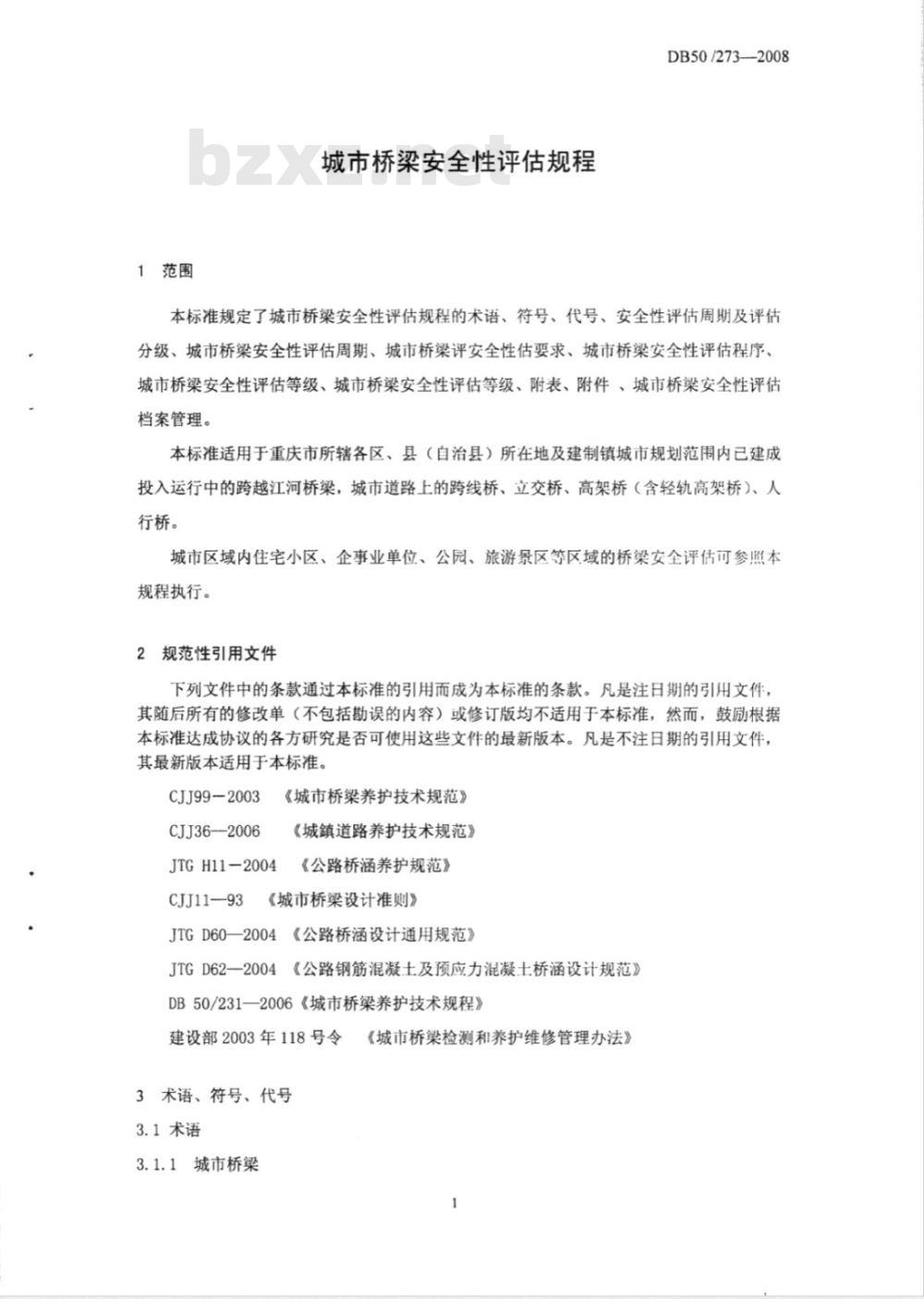

1范围
城市桥梁安全性评估规程
DB50/273—2008
本标准规定了城市桥梁安全性评估规程的术语、符号、代号、安全性评估周期及评估分级、城市桥梁安全性评估周期、城市桥梁评安全性估要求、城市桥梁安全性评估程序、城市桥梁安全性评估等级、城市桥梁安全性评估等级、附表、附件、城市桥梁安全性评估档案管理。
本标准适用于重庆市所辖各区、县（自治县）所在地及建制镇城市规划范围内已建成投入运行中的跨越江河桥梁，城市道路上的跨线桥、立交桥、高架桥（含轻轨高架桥）、人行桥。
城市区域内住宅小区、企事业单位、公园、旅游景区等区域的桥梁安全评估可参照本规程执行。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
CJJ99-2003
CJJ36—2006
JTGH11-2004
CJJ11—93
《城市桥梁养护技术规范》
《城镇道路养护技术规范》
《公路桥涵养护规范》
《城市桥梁设计准则》
JTGD60—2004《公路桥涵设计通用规范》JTGD62一2004《公路钢筋混凝土及预应力混凝土桥涵设计规范》DB50/231—2006《城市桥梁养护技术规程》建设部2003年118号令
3术语、符号、代号
3.1术语
3.1.1城市桥梁
《城市桥梁检测和养护维修管理办法》DB50/273—2008
重庆市所辖各区、县（自治县）所在地及建制镇城市规划范围内跨越江河桥梁，城市道路上的跨线桥、立交桥、高架桥（含轻轨高架桥）、人行桥。3.1.2桥梁安全性评估
使用中的城市桥梁按照有关规范规程进行经常检查、定期检查、特殊检查后，对桥梁进行安全性评价确定安全等级。3.1.3桥梁安全性评估周期
～V类养护桥梁需进行城市桥梁安全性评估的时限。3.0.4桥梁安全性评估分级
根据桥梁在城市道路系统中地位的重要性和桥梁结构的完好状态程度，并结合桥梁养护管理情况，对评估工作内容和深度的等级划分。3.1.5桥梁安全等级
城市桥梁安全性评估后所确定桥梁安全级别。3.1.6
6“合格”等级
桥梁结构完好，可安全运营。
7“基本合格”等级
桥梁结构完好，构件有损伤，但还不危及桥梁安全，可在正常运营情况下处理桥梁构件的损伤。
3.1.8“不合格”等级
桥梁结构或构件有严重损伤，承载力下降，已危及桥梁结构安全，不治理就不能正常运营。
9桥梁影响性评估
针对城市桥梁安全保护区内从事建设或其它作业行为可能对桥梁安全带米或造成影响的分析和评价。
3.1.10特别重要桥梁
指等I养护桥梁中，单孔跨径，可能150m以上的桥梁，特殊结构的桥梁及市政委要求应特别加强养护的重点桥梁。
3.2符号、代号
BCI（BridgeConditionIndex）II、IⅡl、IV、V类城市桥梁状况指数，以表征：桥梁结构的完好程度。
D桥梁技术状况评分（0～100)。4城市桥梁安全性评估周期及评估分级2
4.1城市桥梁安全性评估周期
DB50/273—2008
4.1.1城市桥梁峻工验收后，1类养护的城市桥梁应每年进行一次桥梁安全性评估；II、Ⅲ类养护的城市桥梁应2年进行一次桥梁安全性评估；IV、V类养护的城市桥梁应3年进行一次桥梁安全性评估。
4.1.2凡桥梁结构中的主梁、主墩、主拱、主桁、主塔、主锚等主要受力结构经过大修加固后的桥梁，
须在六个月内进行一次桥梁安全性评估。4.1.3有下列情况时，应进行城市桥梁安全性评估工作：1）由企业投资建设和经营管理的城市桥梁，经营期满后，在移交城市人民政府或其它养管单位前。
2）城市桥梁遭受特大洪水、地震、滑坡、船舶或漂浮物撞击、爆炸、火灾、车辆严重超载或车辆撞击等特殊原因造成桥梁主要结构损伤后。3）其它原因，如桥梁产权或经营权转让等。4.1.4发现城市桥梁发生重大病害或主要结构损伤，不受安全性评估期限规定，应立即进行桥梁检测和安全评估。
4.1.5特别重要桥梁每6年进行一次一级安全性评估。4.2城市桥梁安全性评估分级
4.2.1城市桥梁安全性评估工作分为三级：一级评估；二级评估；三级评估。见表1。表1
桥梁重要性
重要桥梁
较重要桥梁
一般桥梁
二级评估
三级评估bzxZ.net
三级评估
城市桥梁安全评估分级表
评估分级
城市桥梁完好状况
二级评估
二级评估
三级评估或
二级评估
一级评估
一级评估
一级评估
4.2.2评估工作分级按照《城市桥梁养护技术规范》（CJJ99-2003J281-2003）的相关3
DB50/273—2008
原则，以待评桥梁在城市道路系统中的重要性，和该在检测后初步评定的完好状况等级进行划分。
4.2.3桥梁的重要性划分：
根据《城市桥梁养护技术规范》（CJJ99-2003J281-2003）中规定的各类桥梁在城市中的重要性的划分原则，本规程作如下规定：1）重要桥梁一、Ⅱ类养护的城市桥梁及对交通运输、行人安全影响重人的城市桥梁。
2）较重要桥梁一II、IV类养护的城市桥梁及对交通运输、行人安全影响较大的城市桥梁。
3）一般桥梁—V类养护的城市桥梁4.2.3桥梁完好状况划分为：一般、中等、严重。城市桥梁完好状况根据养护管理单位日常检查、定期检杏及特殊检否的资料米划分。可参照《城市桥梁养护技术规范》（CJJ99-2003J281-2003）中附录D评分等级、扣分表。
1类养护桥梁完好状况等级划分：般一合格级。（桥梁结构完好，构件有规范允许范围内的一般性损伤）。一
等一合格级。（桥梁结构完好，构件损伤，但不影响桥梁安全）。严重
重一不合格级。（桥梁结构构件损伤，影响桥梁安全）II～V类养护桥梁完好状况等级划分：般BCI（m，S，x）min≥80分。（A、B级）中等
80分>BCI（m，S，x）min≥66分。（C级）BCI（m，S，x）ain<66分。（D、E级）4.2.4如本评估周期内桥梁出现病害缺损，但已进行维修、加固整治，病害缺损已消除，评估分级按整治后的状况分级。5城市桥梁评安全性估要求
城市桥梁安全性评估委托单位
5.1.1城市桥梁安全性评估委托单位为城市桥梁产权人或授权管理人。5.1.2评估委托单位须向评估机构提供以下桥梁资料：1）桥梁的设计资料、竣工验收资料、健康监测资料及荷载试验资料。2）桥梁重大维护、加固、改善或改扩建资料。4
DB50/273—2008
3）本评估周期内养护管理部门所作桥梁经常检查、定期检查资料及汇总；特殊检查及结构验算资料等。
4）本评估周期内养护管理部门对桥梁完好状态的自评报告。5）城市桥梁资料卡。
6）上一评估周期的评估报告。
5.1.3未按城市桥梁有关规范规程进行检查的桥梁，应先按规范规程要求进行检测和口评后，再进行城市桥梁安全性评估。5.1.4无桥梁技术资料、档案的城市桥梁应先按《城市桥染养护技术规程》（DB50/231-2006）的要求进行检测、自评，建立桥梁资料卡和基础档案，再进行城市桥梁安全评估。5.1.5城市桥梁安全性评估委托单位应保证所提供资料的真实、准确、完整。5.2城市桥梁安全性评估机构
5.2.1城市桥梁安全性评估机构应为具有独立法人地位的企事业单位，必须具有相应的桥梁评估资格。
5.2.2城市桥梁安全性评估机构应对评估内容保密，未经委托单位同意，评估资料不得外传。
5.3城市桥梁安全性评估工作要求：5.3.1评估工作的基本要求
1）查阅城市桥梁的设计及峻工资料，了解桥梁基本情况。2）查阅上次评估资料，重要维养工程、文件和记录、各项检测和试验报告、计算书、自评报告等。
3）进行现场调查查勘。根据不同桥型对重要结构，如墩台基础、主梁、主拱圈、桁架、横向联系、拱上建筑、索塔、主缆、拉索、吊杆、锚头、锚啶、支座、伸缩缝等，应予重点检查。
4）结合现场调查、勘测和分析，审定检测报告的真实性及白平报告的准确性，通过对桥梁缺陷、病害的资料分析和现场勘察分析，纠止不确切的评分和定级。必要时可提出重要检测或补充检测，以及荷载试验等。5）提出该桥现状安全评估、予测评估和综合结论并最后确定桥梁安全等级6.提出养护建议。
5.3.2各级评估工作要求
1）三级评估
应满足“基本”要求。对桥梁完好等级进行评估，2）二级评估
DB50/273—2008
在三级评估的基础上，被评估的桥梁如有主要结构构件受损，应对受损构件进行结构构件安全验算。
3）一级评估
在二级评估要求的基础上，按相关桥梁设计规范对桥梁承载力进行安全验算。5.3.3桥梁安全性评估的主要内容城市桥梁评估的主要内容为现状评估、预测评估、综合评估及养护建议。1）现状评估
现状评估是对桥梁结构现状的完好状况进行了解，对病害或缺损特征、类型、规模，分布范围进行描述，分析病害、缺损原因以及对桥梁安全营运的影响，提出现状评估结论2）预测评估
预测评估是在现状评估的基础上，进一步分析病害、缺损的发展趋势和速度以及对桥梁安全可能造成的危害和影响，提出予测评估结论。3）综合评估
综合评估是根据现状评估和预测评估结论，评价该桥的综合情况，把握桥梁结构的技术状况，描述构件缺陷、病害以及材料性能退化、老化的状态、原因及发展变化趋势，提出桥梁综合评估结论和安全等级。4）养护建议
根据所评估桥梁的桥型特点和现状，提出针对性的养护维修建议。5.3.4城市桥梁安全评估专家应是长期从事桥梁设计、施工、科研、教学或养护管理具有高级职称的技术人员
5.3.5城市桥梁安全评估报告必须规范、准确、实事求是，结论明确。6城市桥梁安全性评估程序
6.1城市桥梁安全性评估程序如下：1）城市桥梁产权人或者授权管理人（评估委托单位）向城市桥梁安全性评估机构提交评估委托书。
2）城市桥梁安全性评估机构接受委托后，与委托单位签定评估合同。3）城市桥梁安全性评估机构根据委托单位提供的桥梁的相关资料开展评估.1.作。4）城市桥梁安全性评估机构向委托单位提交城市桥梁安全性评估报告和相关资料。5）城市桥梁产权人或者授权管理人向市政设施行政主管部门上报桥梁安全性评估报告和相关资料。
6.2城市桥梁安全性评估工作程序按图1所示流程进行：编制评估纲要
桥梁完好状况分析
确定评估级别
桥梁调研、勘察分析
合评估
养护建
编制评估报告
图1城市桥梁安全性评估工作程序城市桥梁安全性评估等级
DB50/273—2008
桥染结构重要性分析
7.1城市桥梁安全性评估等级分“合格”、“基本合格”、及“不合格”三等。7
