DB37/T 726—2007
聚苯板薄抹灰外墙外保温系统
质量控制技术规范
2007-10-29 发布
山东省质量技术监督局
2007-12-01实施
DB37/T7262007

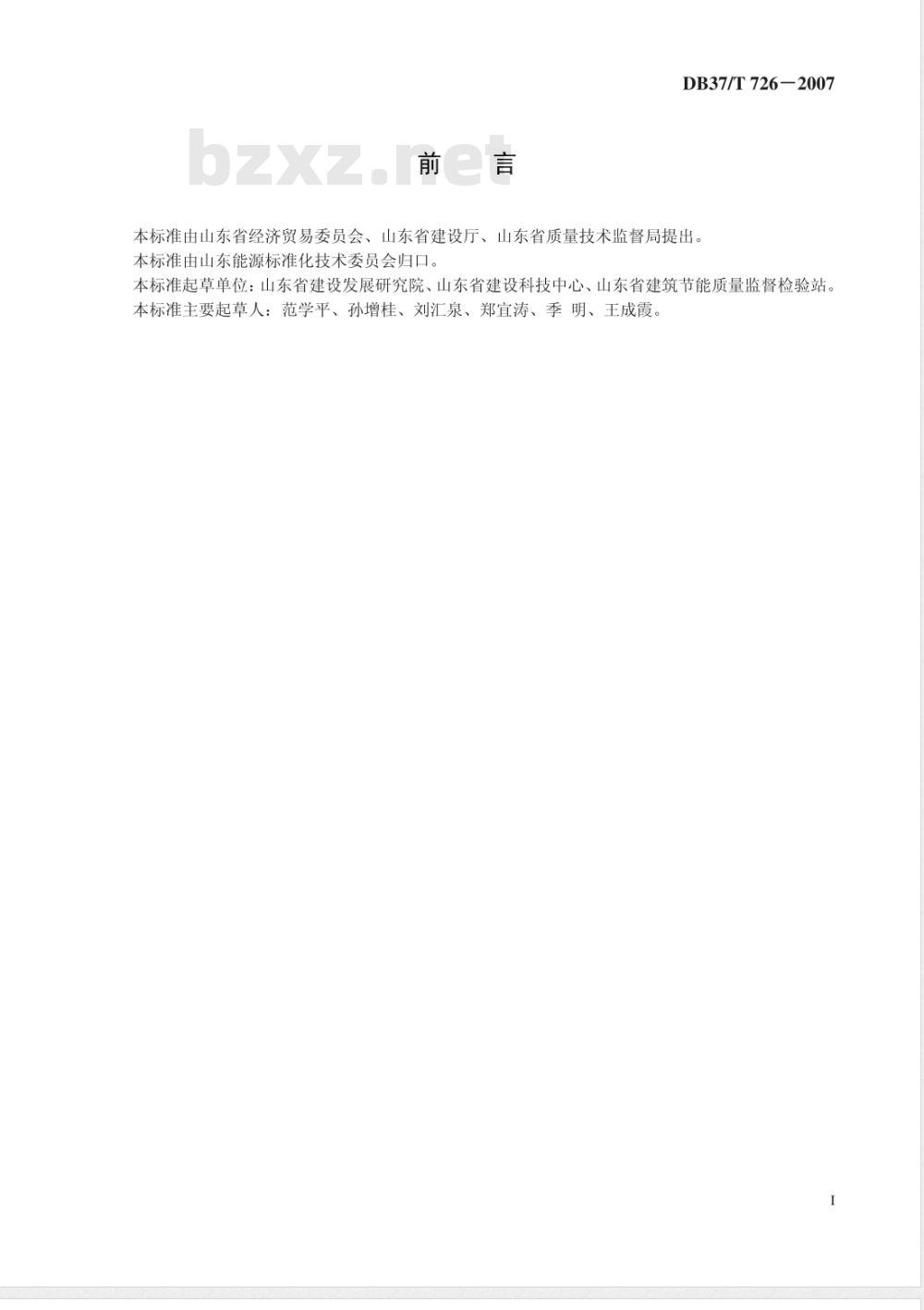

本标准由山东省经济贸易委员会、山东省建设厅、山东省质量技术监督局提出。本标准由山东能源标准化技术委员会归口。本标准起草单位：山东省建设发展研究院、山东省建设科技中心、山东省建筑节能质量监督检验站本标准主要起草人：范学平、孙增桂、刘汇泉、郑宜涛、季明、王成霞。1范围
外墙外保温系统质量控制技术规范DB37/T7262007

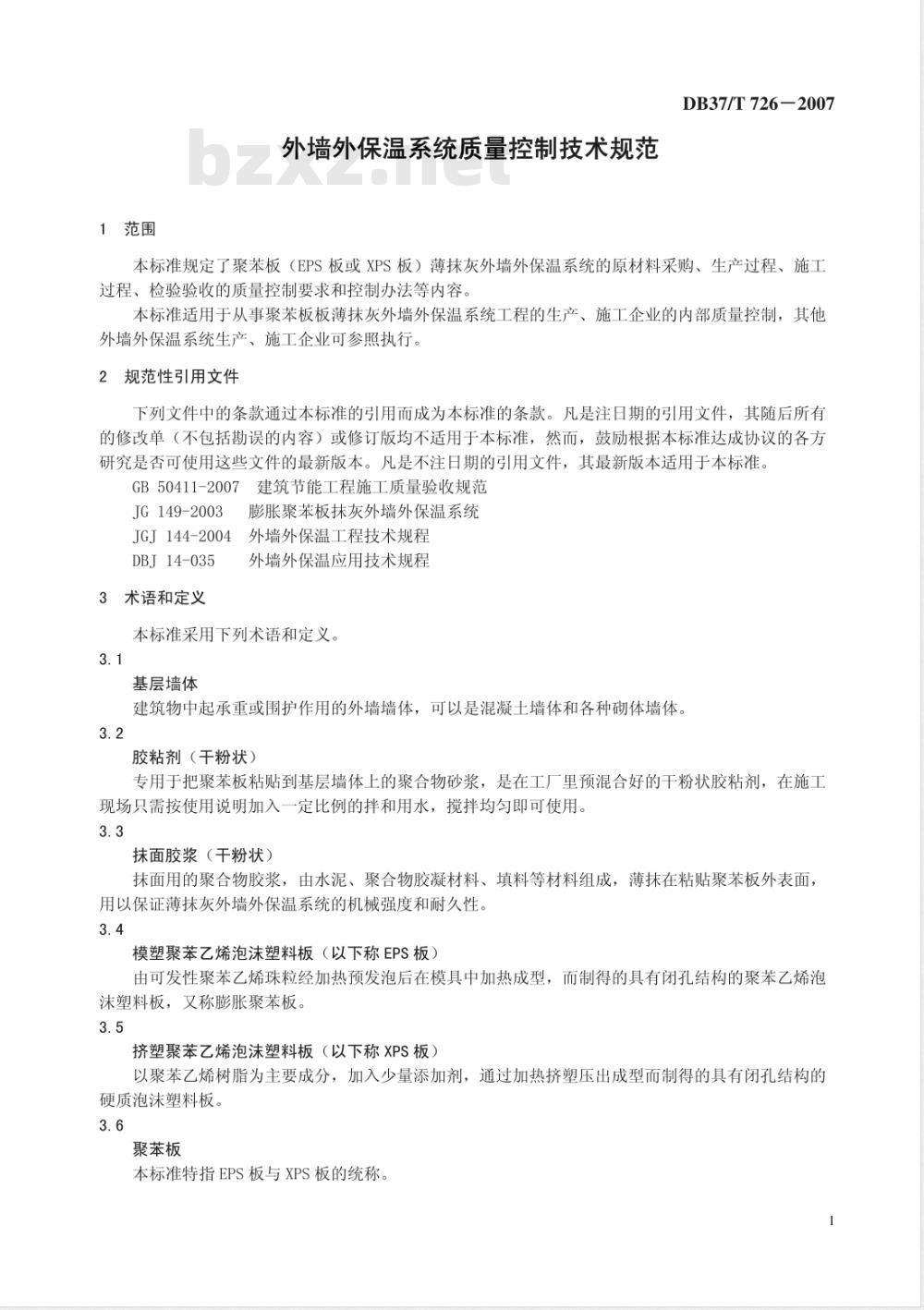

本标准规定了聚苯板（EPS板或XPS板）薄抹灰外墙外保温系统的原材料采购、生产过程、施工过程、检验验收的质量控制要求和控制办法等内容。本标准适用于从事聚苯板板薄抹灰外墙外保温系统工程的生产、施工企业的内部质量控制，其他外墙外保温系统生产、施工企业可参照执行。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB50411-2007建筑节能工程施工质量验收规范JG149-2003
膨胀聚苯板抹灰外墙外保温系统JGJ144-20042
外墙外保温工程技术规程
DBJ14-035
3术语和定义
外墙外保温应用技术规程
本标准采用下列术语和定义。
基层墙体
建筑物中起承重或围护作用的外墙墙体，可以是混凝土墙体和各种砌体墙体。3.2
胶粘剂（干粉状）
专用于把聚苯板粘贴到基层墙体上的聚合物砂浆，是在工厂里预混合好的于粉状胶粘剂，在施工现场只需按使用说明加入一定比例的拌和用水，搅拌均匀即可使用3.3
抹面胶浆（干粉状）
抹面用的聚合物胶浆，由水泥、聚合物胶凝材料、填料等材料组成，薄抹在粘贴聚苯板外表面，用以保证薄抹灰外墙外保温系统的机械强度和耐久性。3.4
模塑聚苯乙烯泡沫塑料板（以下称EPS板）由可发性聚苯乙烯珠粒经加热预发泡后在模具中加热成型，而制得的具有闭孔结构的聚苯乙烯泡沫塑料板，文称膨胀聚苯板。
挤塑聚苯乙烯泡沫塑料板（以下称XPS板）以聚苯乙烯树脂为主要成分，加入少量添加剂，通过加热挤塑压出成型而制得的具有闭孔结构的硬质泡沫塑料板。
聚苯板
本标准特指EPS板与XPS板的统称。3.7下载标准就来标准下载网
耐碱玻璃纤维网格布（以下称玻纤网）DB37/T726-2007

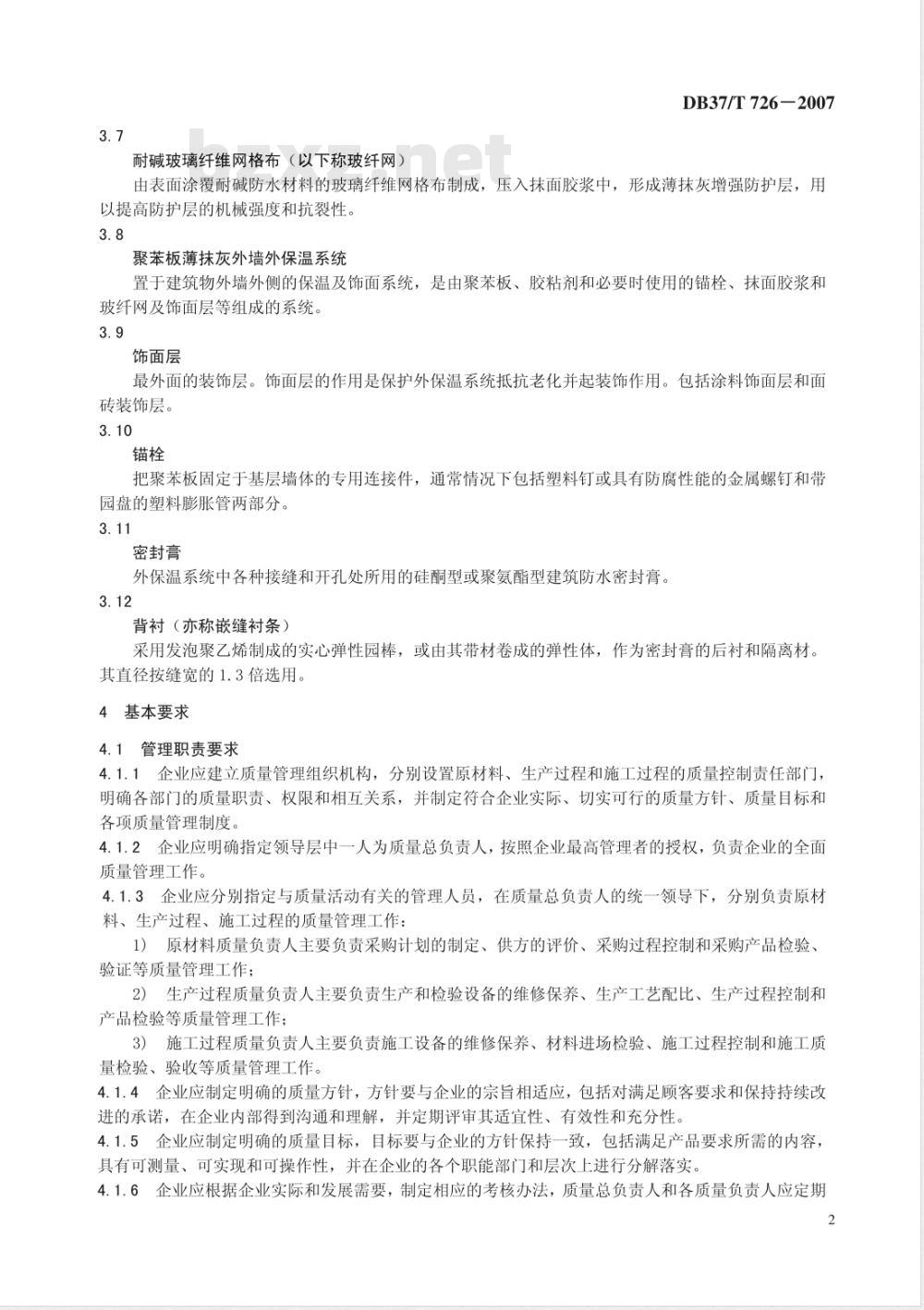

由表面涂覆耐碱防水材料的玻璃纤维网格布制成，压入抹面胶浆中，形成薄抹灰增强防护层，用以提高防护层的机械强度和抗裂性。3.8
聚苯板薄抹灰外墙外保温系统
置于建筑物外墙外侧的保温及饰面系统，是由聚苯板、胶粘剂和必要时使用的锚栓、抹面胶浆和玻纤网及饰面层等组成的系统。3.9
饰面层
最外面的装饰层。饰面层的作用是保护外保温系统抵抗老化并起装饰作用。包括涂料饰面层和面砖装饰层。
把聚苯板固定于基层墙体的专用连接件，通常情况下包括塑料钉或具有防腐性能的金属螺钉和带园盘的塑料膨胀管两部分。
密封膏
外保温系统中各种接缝和开孔处所用的硅酮型或聚氨酯型建筑防水密封膏。3.12
背衬（亦称嵌缝衬条）
采用发泡聚乙烯制成的实心弹性园棒，或由其带材卷成的弹性体，作为密封膏的后衬和隔离材。其直径按缝宽的1.3倍选用。
4基本要求
4.1管理职责要求
4.1.1企业应建立质量管理组织机构，分别设置原材料、生产过程和施工过程的质量控制责任部门，明确各部门的质量职责、权限和相互关系，并制定符合企业实际、切实可行的质量方针、质量目标和各项质量管理制度。
4.1.2企业应明确指定领导层中一人为质量总负责人，按照企业最高管理者的授权，负责企业的全面质量管理工作。
4.1.3企业应分别指定与质量活动有关的管理人员，在质量总负责人的统一领导下，分别负责原材料、生产过程、施工过程的质量管理工作：1）原材料质量负责人主要负责采购计划的制定、供方的评价、采购过程控制和采购产品检验、验证等质量管理工作：
2）生产过程质量负责人主要负责生产和检验设备的维修保养、生产工艺配比、生产过程控制和产品检验等质量管理工作；
3）施工过程质量负责人主要负责施工设备的维修保养、材料进场检验、施工过程控制和施工质量检验、验收等质量管理工作。4.1.4企业应制定明确的质量方针，方针要与企业的宗旨相适应，包括对满足顾客要求和保持持续改进的承诺，在企业内部得到沟通和理解，并定期评审其适宜性、有效性和充分性。4.1.5企业应制定明确的质量目标，目标要与企业的方针保持一致，包括满足产品要求所需的内容，具有可测量、可实现和可操作性，并在企业的各个职能部门和层次上进行分解落实。4.1.6企业应根据企业实际和发展需要，制定相应的考核办法，质量总负责人和各质量负责人应定期2
DB37/T726-2007
（每半年至少一次）对所分管的质量工作及质量目标完成情况进行考核，并作好考核记录。4.2人员要求

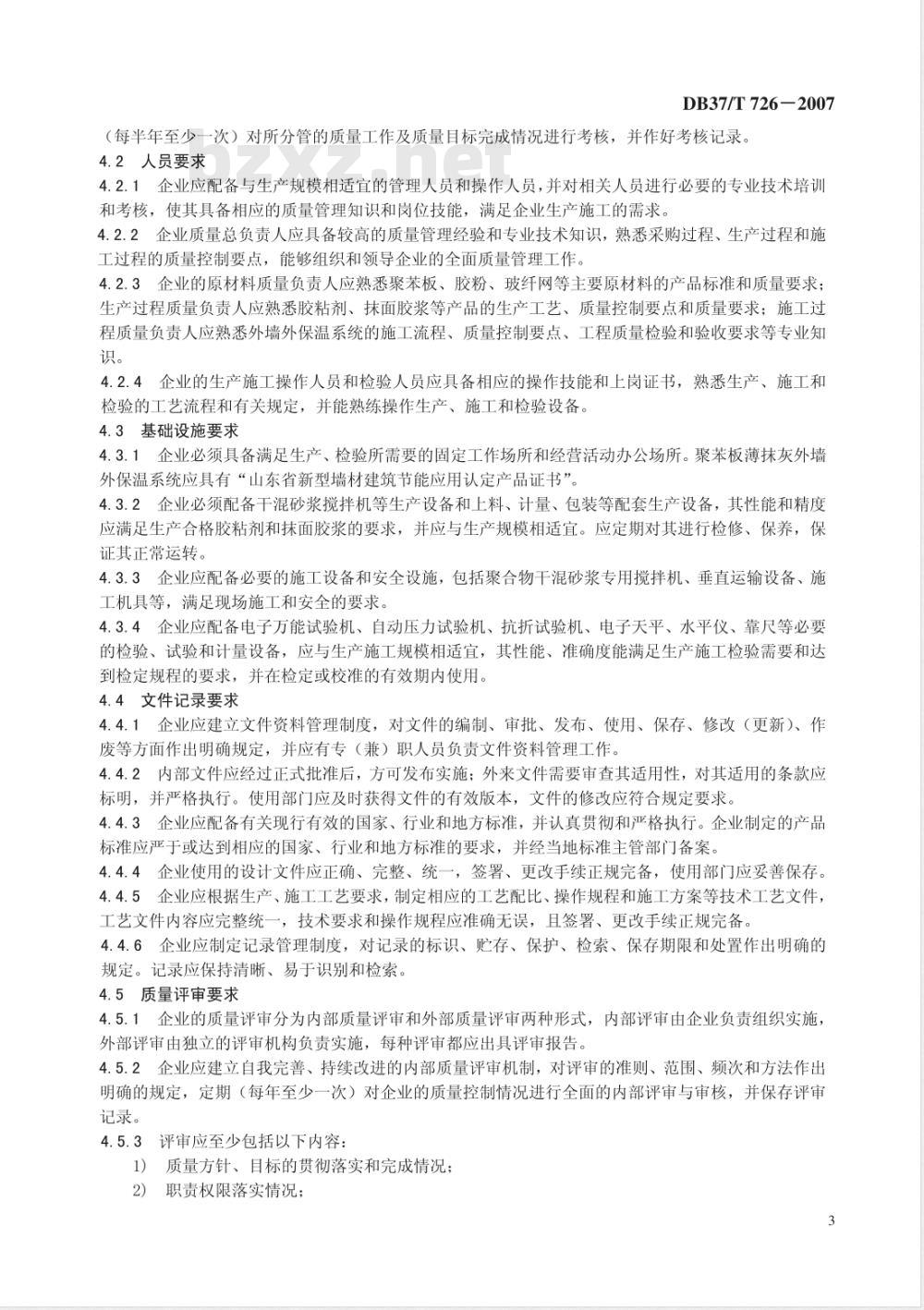

4.2.1企业应配备与生产规模相适宜的管理人员和操作人员，并对相关人员进行必要的专业技术培训和考核，使其具备相应的质量管理知识和岗位技能，满足企业生产施工的需求。4.2.2企业质量总负责人应具备较高的质量管理经验和专业技术知识，熟悉采购过程、生产过程和施工过程的质量控制要点，能够组织和领导企业的全面质量管理工作。4.2.3企业的原材料质量负责人应熟悉聚苯板、胶粉、玻纤网等主要原材料的产品标准和质量要求；生产过程质量负责人应熟悉胶粘剂、抹面胶浆等产品的生产工艺、质量控制要点和质量要求；施工过程质量负责人应熟悉外墙外保温系统的施工流程、质量控制要点、工程质量检验和验收要求等专业知识。
4.2.4企业的生产施工操作人员和检验人员应具备相应的操作技能和上岗证书，熟悉生产、施工和检验的工艺流程和有关规定，并能熟练操作生产、施工和检验设备。4.3基础设施要求
4.3.1企业必须具备满足生产、检验所需要的固定工作场所和经营活动办公场所。聚苯板薄抹灰外墙外保温系统应具有“山东省新型墙材建筑节能应用认定产品证书”。4.3.2企业必须配备干混砂浆搅拌机等生产设备和上料、计量、包装等配套生产设备，其性能和精度应满足生产合格胶粘剂和抹面胶浆的要求，并应与生产规模相适宜。应定期对其进行检修、保养，保证其正常运转。
4.3.3企业应配备必要的施工设备和安全设施，包括聚合物干混砂浆专用搅拌机、垂直运输设备、施工机具等，满足现场施工和安全的要求。4.3.4企业应配备电子方能试验机、自动压力试验机、抗折试验机、电子天平、水平仪、靠尺等必要的检验、试验和计量设备，应与生产施工规模相适宜，其性能、准确度能满足生产施工检验需要和达到检定规程的要求，并在检定或校准的有效期内使用。4.4文件记录要求
4.4.1企业应建立文件资料管理制度，对文件的编制、审批、发布、使用、保存、修改（更新）、作废等方面作出明确规定，并应有专（兼）职人员负责文件资料管理工作。4.4.2内部文件应经过正式批准后，方可发布实施；外来文件需要审查其适用性，对其适用的条款应标明，并严格执行。使用部门应及时获得文件的有效版本，文件的修改应符合规定要求。4.4.3企业应配备有关现行有效的国家、行业和地方标准，并认真贯彻和严格执行。企业制定的产品标准应严于或达到相应的国家、行业和地方标准的要求，并经当地标准主管部门备案。4.4.4企业使用的设计文件应正确、完整、统一，签署、更改手续正规完备，使用部门应妥善保存。4.4.5企业应根据生产、施工工艺要求，制定相应的工艺配比、操作规程和施工方案等技术工艺文件，工艺文件内容应完整统一，技术要求和操作规程应准确无误，且签署、更改手续正规完备。4.4.6企业应制定记录管理制度，对记录的标识、贮存、保护、检索、保存期限和处置作出明确的规定。记录应保持清晰、易于识别和检索。4.5质量评审要求
4.5.1企业的质量评审分为内部质量评审和外部质量评审两种形式，内部评审由企业负责组织实施外部评审由独立的评审机构负责实施，每种评审都应出具评审报告。4.5.2企业应建立自我完善、持续改进的内部质量评审机制，对评审的准则、范围、频次和方法作出明确的规定，定期（每年至少一次）对企业的质量控制情况进行全面的内部评审与审核，并保存评审记录。
4.5.3评审应至少包括以下内容：1）质量方针、目标的贯彻落实和完成情况；2）职责权限落实情况：
3）人员和基础设施配备情况；
4）原材料、生产和施工质量控制情况。5原材料质量控制要求
5.1原材料采购流程
企业的原材料采购应符合以下流程：信息收集
采购计划
5.2原材料采购过程控制要求
供方评价
采购计划
合格供方
原材料
原材料
DB37/T 726—2007
原材料
5.2.1企业应制定完善的原材料采购质量控制制度，明确原材料供方评价、采购文件审批、采购过程控制、进货检验或验证准则等内容。5.2.2企业应配备所需各种原材料的产品标准，采购人员应熟悉采购材料的产品标准和技术要求。5.2.3企业应制定供方评价准则，从产品质量、生产规模、检验水平、供货能力、价格和售后服务等方面，对向其提供原材料的供方进行综合评价，择优确定合格供方，建立合格供方名录，并定期进行复评和更新，
5.2.4企业应根据生产需求，制订合理的采购计划，并与合格供方签订规范性的采购合同。经授权人批准后，方可实施，如有变化，需重新审批。采购计划、采购合同等采购文件应明确采购产品的名称、规格、型号、数量、质量要求、供货时间、供货单位（必须是经评价合格的供方）和验收要求等内容，5.2.5采购人员应严格按照已批准的采购文件进行采购，确保在合格供方处采购。5.2.6采购产品进厂（场）时，需经授权的检验人员验收合格后，方可入库（场），并做好防潮、雨淋等防护措施。
5.3主要原材料采购控制要求
5.3.1胶粉
企业应加强胶粉合格供方的评价和选择的控制，合格供方评价时应将供方的胶粉及其聚苯板薄抹灰外墙外保温系统已通过系统检测为重要依据。胶粉采购时，应明确规格、型号和数量，并查验和保存该采购批的出厂检验报告，确保采购胶粉的质量。5.3.2聚苯板
企业采购聚苯板时，除应严格按本标准控制各项技术指标外，还应严格控制其陈化时间，EPS板在自然条件下应陈化42天以上，在60℃恒温蒸汽下应陈化5天以上；XPS板在自然条件下应陈化28天以上。XPS板应优先采购去皮的板材，以保证其尺寸稳定性和与胶粘剂的粘结性。5.3.3玻纤网
企业采购的玻纤网，除应严格按本标准控制各项技术指标外，还应严格控制其耐碱防腐性能。5.4原材料性能控制要求
5.4.1EPS板
EPS板的性能除应符合《绝热用模塑聚苯乙烯泡沫塑料》GB/T10801.1-2002标准第II类要求外，还应符合表1的要求。
试验项目
表观密度
导热系数
垂直于板面方向的抗拉强度
尺寸稳定性
燃烧性能（氧指数≥30）
燃烧等级
压缩强度（变形10%）
陈化时间
5.4.2XPS板
自然条件
蒸汽（60℃恒温）
表1EPS板的主要性能要求
W/(m·K)
18.0-22.0
阻燃型
DB37/T 726—2007
试验方法
GB/T 6343-1995
GB/T 10294-1988
JGJ144-2004中附录A第A.7节
GB/T 8811-1988
GB/T 2406-93
GB 8264-1997
GB/T 8813-1988
XPS板的性能除应符合《绝热用挤塑聚苯乙烯泡沫塑料》GB/T10801.2-2002标准要求外，还应符合表2的要求。
表2XPS板的主要性能要求
试验项目
表观密度
导热系数
压缩强度
燃烧等级
透湿系数
体积吸水率
尺寸稳定性
陈化时间
W/(m·K)
ng/(m·s·Pa)
25.0-35.0
0.15~0.25
≤3.0 且≥1. 0
用于制作粘接剂和抹面胶浆的胶粉的性能指标应符合表3的规定。表3胶粉的主要性能要求
含水率
玻化温度
5.4.4水泥
试验方法
GB/T 6343-1995
GB/T10294-1988
GB/T 8813-1988
GB8264-2006
QB/T 2411-1998
GB/T 8810-1988
GB/T 8811-1988
≤12%
拌合在胶粘剂和抹面胶浆中的水泥应采用普通硅酸盐水泥。普通硅酸盐水泥，应符合GB175-1999的要求，其强度等级不低于32.5R。5.4.5水
掺和在胶粘剂和抹面胶浆的水，应符合JGJ63-2006的要求。5.4.6石英砂
石英砂的细度要求为40～140目。5.4.7玻纤网
DB37/T 726—2007
增强玻纤网应选择极限延伸率低的材料，并具有防腐耐碱性能，其技术性能除应符合耐碱玻璃纤维网格布JC/T841的规定外，尚应符合表4的规定，表4玻纤网主要性能要求
试验项目
标准网眼尺寸
单位面积质量
耐碱断裂强力（经、纬向）
耐碱断裂强力保留率（经、纬向）断裂应变（经、纬向）
5.4.8密封膏
N/50mm
性能指标
≥160
≥1250
试验方法
JG158-2004
第6、7节
密封膏应采用聚氨酯或硅酮型建筑密封膏，其技术性能除应符合《聚氨酯建筑密封膏》JC482及《建筑用硅酮结构密封膏》GB16776的有关规定外，尚应与外墙外保温系统有关材料产品相容。5.4.9锚栓
金属螺钉应采用不锈钢或经过表面防锈处理的金属制成，塑料钉和带圆盘的塑料膨胀套管应采用聚酰胺、聚乙烯或聚丙烯制成，制作塑料钉和塑料套管的材料不得使用回收的再生材料。5.4.10柔性耐水腻子
柔性耐水腻子的性能应符合JGJ157-2004中R型的要求。5.4.11饰面层涂料
面层涂料宜采用高弹性材料，其主要技术性能应符合JGJ172-2005中外墙弹性涂料的要求。5.4.12界面砂浆
界面砂浆的性能应符合表5的规定。表5界面砂浆主要性能要求
界面砂浆
压剪粘结强度
原强度
耐冻融
5.5原材料采购验收控制要求
试验方法
按JC/T547-1994中
6.3.4规定进行测定
5.5.1企业应由专门检验人员负责采购原材料的进（厂）场检验和验收工作，并保存好有关质量证明文件和验收记录。
5.5.2采购原材料进（厂）场验收以验证为主，必要时，可进行抽样检验。5.5.3采购原材料进（厂）场验证应主要核对采购原材料的生产厂家、规格、型号、数量、外观质量及性能指标是否符合采购文件要求。5.5.4原材料质量负责人应加强采购原材料的验收质量控制，并定期（每月至少一次）对所采购的原材料质量进行分析评价，采取相应的纠正预防措施，确保原材料质量符合要求。6生产质量控制要求
生产流程
企业生产的产品主要为胶粘剂和抹面胶浆，其工艺流程如下：计量
其中：配料和搅拌为影响产品质量的两个关键过程。检验
计量、包装
6.2生产过程控制要求
DB37/T 726—2007
6.2.1企业应根据工艺流程的要求，制定科学合理的操作规程和作业指导书等工艺文件，明确各道工序的操作规定和技术要求。
6.2.2每班操作人员生产前应检查计量器具精度是否达到规定要求，上料、搅拌、包装等设备是否正常运转，各种原材料的规格型号是否符合规定要求。6.2.3生产过程中，操作人员应严格按照操作规程、作业指导书等工艺文件进行生产操作，并做好生产记录。
6.2.4产品应采用防潮密封袋包装，包装袋上应注明产品名称、生产企业名称、商标、重量、执行标准、生产日期、保存期、使用说明和注意事项等内容。6.2.5产品检验入库后，应采取有效措施，避免雨淋和受潮，保存期不得超过三个月。6.3关键过程控制要求
6.3.1企业应在生产工艺流程图上分别标出配料和搅拌关键过程的质量控制点，并根据质量控制点的要求，明确原材料配比、搅拌时间和均匀程度等具体技术要求。6.3.2生产过程中，操作人员应加强对配料和搅拌关键过程的质量控制，严格按照操作规程进行操作，确保配料准确无误，搅拌充分均匀，并对每批配料和搅拌时间都要进行记录。6.3.3生产过程中，当胶粉、水泥、沙子等主要原材料发生较大变化或工程有特殊要求时，应进行试配，试配检验合格后，方可进行批量生产。6.4产品性能控制要求
6.4.1胶粘剂
胶粘剂的主要技术性能应符合表6的规定，表6胶粘剂的主要性能要求
试验项目
拉伸粘结强度
（与水泥砂浆）
拉伸粘结强度
（与EPS板）
拉伸粘结强度
（与XPS板）
原强度
耐水（48h）
原强度
耐水（48h）
原强度
耐水（48h）
可操作时间
抹面胶浆
抹面胶浆主要技术性能应符合表7的规定，性能指标
1.5～4.0
表7抹面胶浆主要性能要求
试验项目
拉伸粘结强度
（与EPS板）
拉伸粘结强度
（与XPS板）
柔韧性
原强度
耐冻融
原强度
耐冻融
抗压强度/抗折强度（水泥基）
开裂应变（非水泥基）/%
可操作时间（h）
性能指标
1.5～4.0
试验方法
JGJ144-2004
中第A.8节
试验方法
JGJ144-2004
中第A.8节
6.4.3外墙外保温系统性能要求
聚苯板薄抹灰外墙外保温系统性能应符合表8规定。表8聚苯板薄抹灰外墙外保温系统性能要求试验项目
吸水量
抗冲击强度
抗风压值
耐冻融
水蒸气透过湿流密度
不透水性
耐候性
浸水1h
浸水24h
普通型
加强型
g/(m2·h)
试样防护层内侧无
水渗透
表面无裂纹、粉化、
剥落现象
性能指标
≤1000
≤500
不小于工程项目
的风荷载设计值
表面无裂纹、空
鼓、气泡、剥离
JGJ144-2004中
附录A第A.11节
JGJ144-2004中
附录A第A.10节
JGJ144-2004中
附录A第A.2节
DB37/T 726—2007
实验方法
JGJ144-2004中附录A第A.6节
JGJ144-2004中附录A第A.5节
JGJ144-2004中附录A第A.3节
JGJ144-2004中附录A第A.4节
水蒸气透过湿流密度
不透水性
耐候性
注1：抗冲击强度值中普通型用于一般建筑物2m以上墙面；加强型主要用于建筑首层或2m以下墙面以及对抗冲击有特殊要求的部位。
注2：水中浸泡24h，只带有抹面层和带有全部保护层的系统的吸水量均小于500g/m时，不检验耐冻融性能。6.5产品检验控制要求
6.5.1企业应制定严格的产品检验制度，产品检验分出厂检验和型式检验。6.5.2出厂检验
6.5.2.1出厂检验项目
胶粘剂、抹面胶浆：拉伸粘结强度原强度、可操作时间。6.5.2.2抽样方法
按JC/T547-2005的规定进行，同一生产时间，同一配料工艺条件制得的产品为一批，每30t为-批，每批抽取4kg样品，将样品一分为二，一份检测，一份留样作为复检用。6.5.2.3判定规则
经检验，全部检验项目符合本标准规定的技术指标，则判定该批产品为合格品；若有一项指标不符合要求，则判定该批产品为不合格品。6.5.3型式检验
6.5.3.1型式检验项目
6.5.3.1.1本标准的表6为胶粘剂的型式检验项目，表7为抹面胶浆的型式检验项目，表8为薄抹灰外保温系统的型式检验项目；
6.5.3.1.2正常生产时，每两年进行一次型式检验；6.5.3.1.3有下列情况之一时，应进行型式检验：新产品定型鉴定和认定时；
当产品主要原材料及用量或生产工艺有重大变化时；停产一年以上恢复生产时；
上级行政主管部门提出型式检验要求时。6.5.3.2抽样方法
胶粘剂、抹面胶浆按6.5.2条中规定的抽样方法进行，薄抹灰外保温系统的抽样按GB/T2828规定的方法进行。
6.5.3.3判定规则
DB37/T 726—2007
经检验，若有某项指标不合格时，应对同一批产品的不合格项目加倍取样进行复检，如该项指标仍不合格，则判定该产品为不合格品；若全部检验项目符合本标准规定的技术指标，则判定该产品为合格品。
6.5.4生产质量负责人负责出厂检验和型式试验的组织和实施，定期（每半年至少一次）对检验结果进行汇总分析，并及时采取相应的纠正预防措施，确保产品质量符合要求。7施工质量控制要求
7.1施工流程
聚苯板薄抹灰外墙外保温系统工程施工主要工序应符合图1的要求。基层墙体处
配制胶粘剂
翻包部位贴粘玻纤网
配制抹面胶浆
7.2施工过程控制要求
粘贴、锚固聚苯板
涂第一遍抹面胶浆
铺设玻纤网
涂第二遍抹面胶浆
饰面层施工
隐蔽验收
隐蔽验收
隐蔽验收
图1施工流程图
7.2.1聚苯板薄抹灰外墙外保温系统工程应在主体结构及基层和外门窗洞口等验收合格后进行施工。
7.2.2施工现场应具备必要的施工条件，并应保持工作环境的清洁，防止成品污染。施工期间以及完工后24h内，基层及环境空气温度不应低于5°C。夏季应避免阳光暴晒或采取适当防晒措施。在5级以上大风天气和大雨天不得施工。7.2.3施工单位应按照《聚苯板薄抹灰外墙外保温系统工程应用技术规程》的要求，结合工程实际，编制具体的施工方案，并经监理（建设）单位认可。施工人员应经过培训并经考核合格，施工前应进行技术交底。
7.2.4施工单位应配备聚合物干混砂浆专用搅拌机、不锈钢抹子、锯齿抹子、角抹子等施工机具。7.2.5施工宜采用吊脚手架，墙体不应预留孔洞和设置脚手眼。应检查吊篮或脚手架、施工用水、电的情况，不得有任何安全隐患。7.2.6施工过程中操作人员应严格按照施工方案的要求和规定进行操作，各专业工种应紧密配合，合理安排工序，严禁颠倒工序作业。7.2.7外墙外保温各分项工程完工后，应做好成品保护。7.3关键施工过程控制要求
