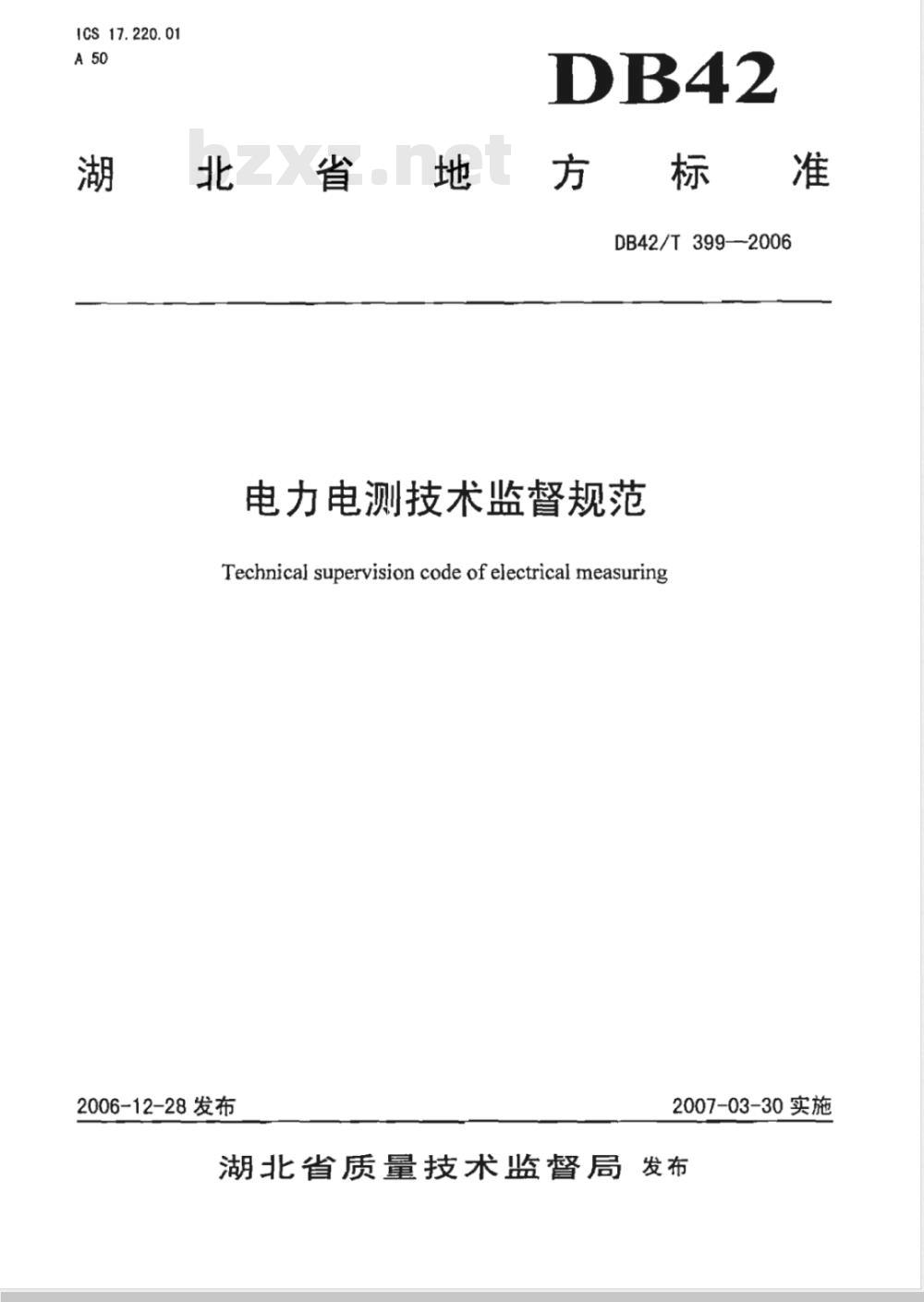

【地方标准(DB)】 电力电测技术监督规范

ICS17.220.01
省地方标准
湖東北
DB42/T399—2006
电力电测技术监督规范
Technical supervision code of electrical measuring2006-12-28发布
2007-03-30实施
湖北省质量技术监督局发布

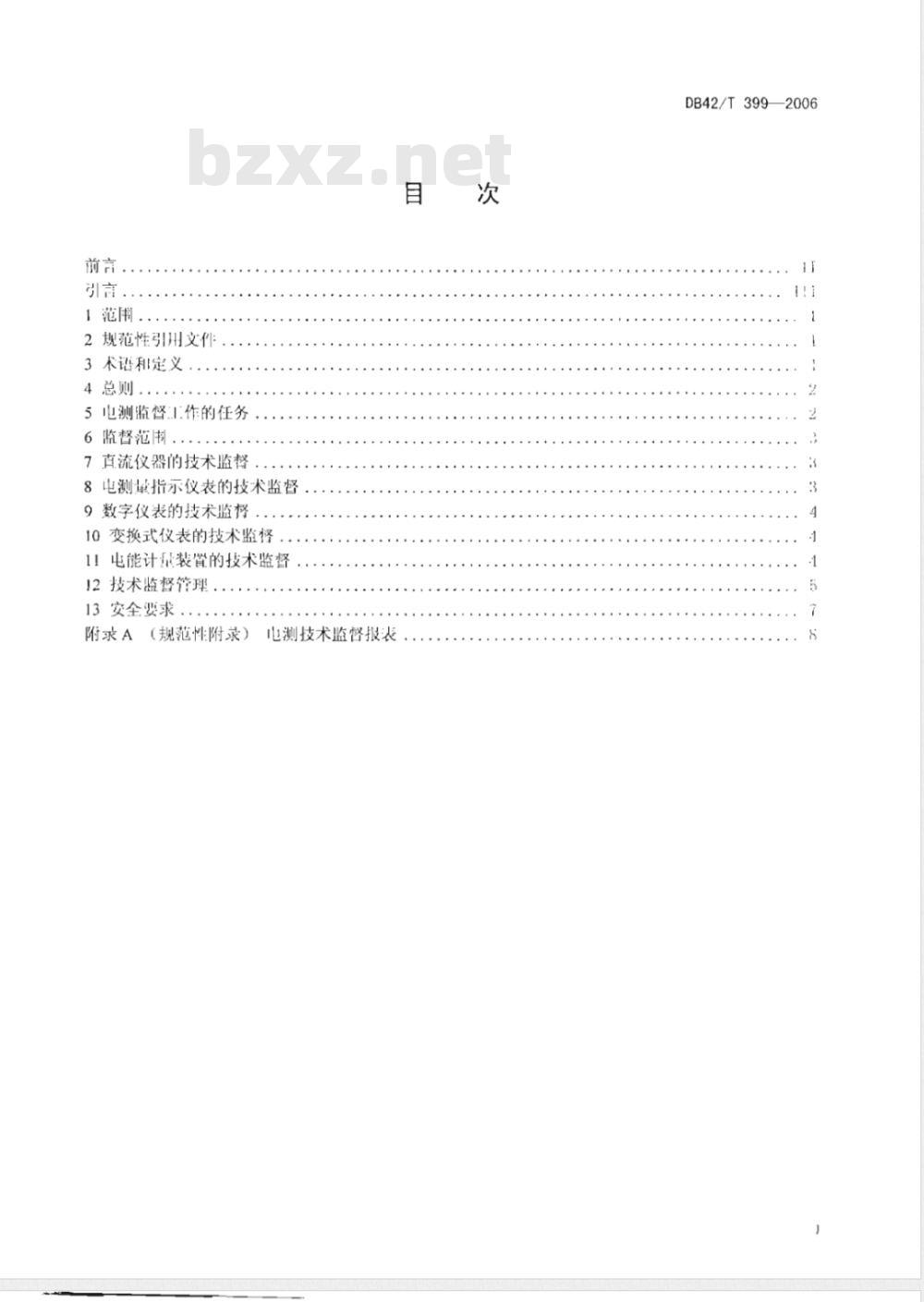

1范用
2规范性引用文件
3术语利定义
4总则..
5也测监督1.作的任务.
6监督范制..
7直流仪器的技术监督
8电测革指示仪表的技术监督
9数字仪表的技术监督
10变换式仪表的技术监择
11电能计量装置的技术监督
12技术监督管理
13安全要求
附求A（规范性附录）
匹测技术监督报表
DB42/T399—2006

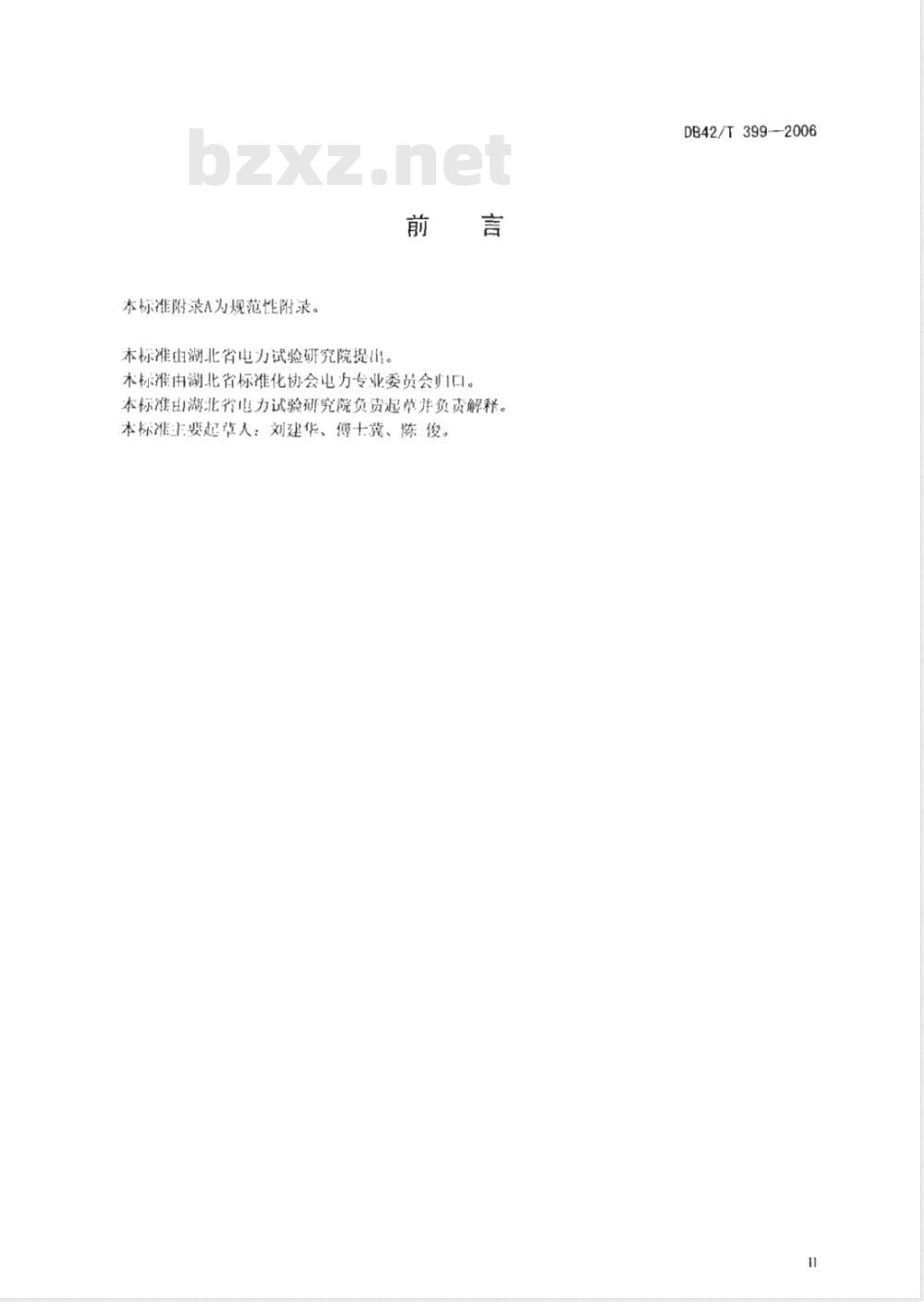

本标准附录A为规范性附录。
本标准山湖北省电力试验研究院提山。前言
本标准由湖北省标准化协会电专业委员会归口。本标准出湖北省电力试验研究院负资起草并负责解释。本标准主要起草人：刘建华、傅士冀、陈俊。DB42/T399—2006
DB42/T 3992006

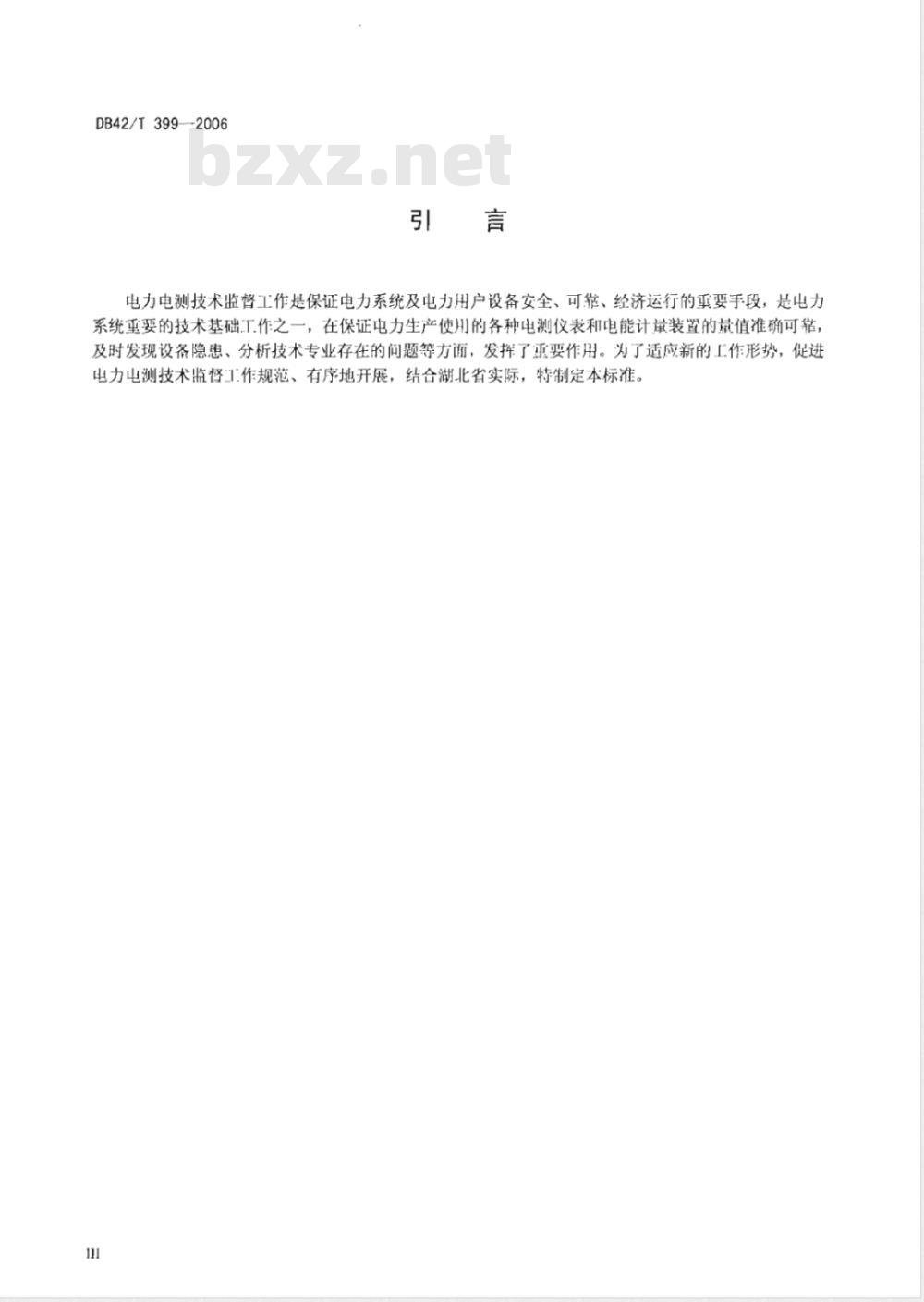

电力电测技术监督工作是保证电力系统及电力用户设备安全、可靠、经济运行的重要手段，是电力系统重要的技术基础工.作之一，在保证电力生产使的各种电测仪表和电能计革装置的量值准确可靠，及时发现设备隐患、分析技术专业存在的问题等方面，发挥了重要作用。为了适应新的工作形势，促进电力电测技术监督二1作规范、有序地开展，结合湖北省实际，特制定本标准。1范围
电力电测技术监督规范
DB42/T399—-2006

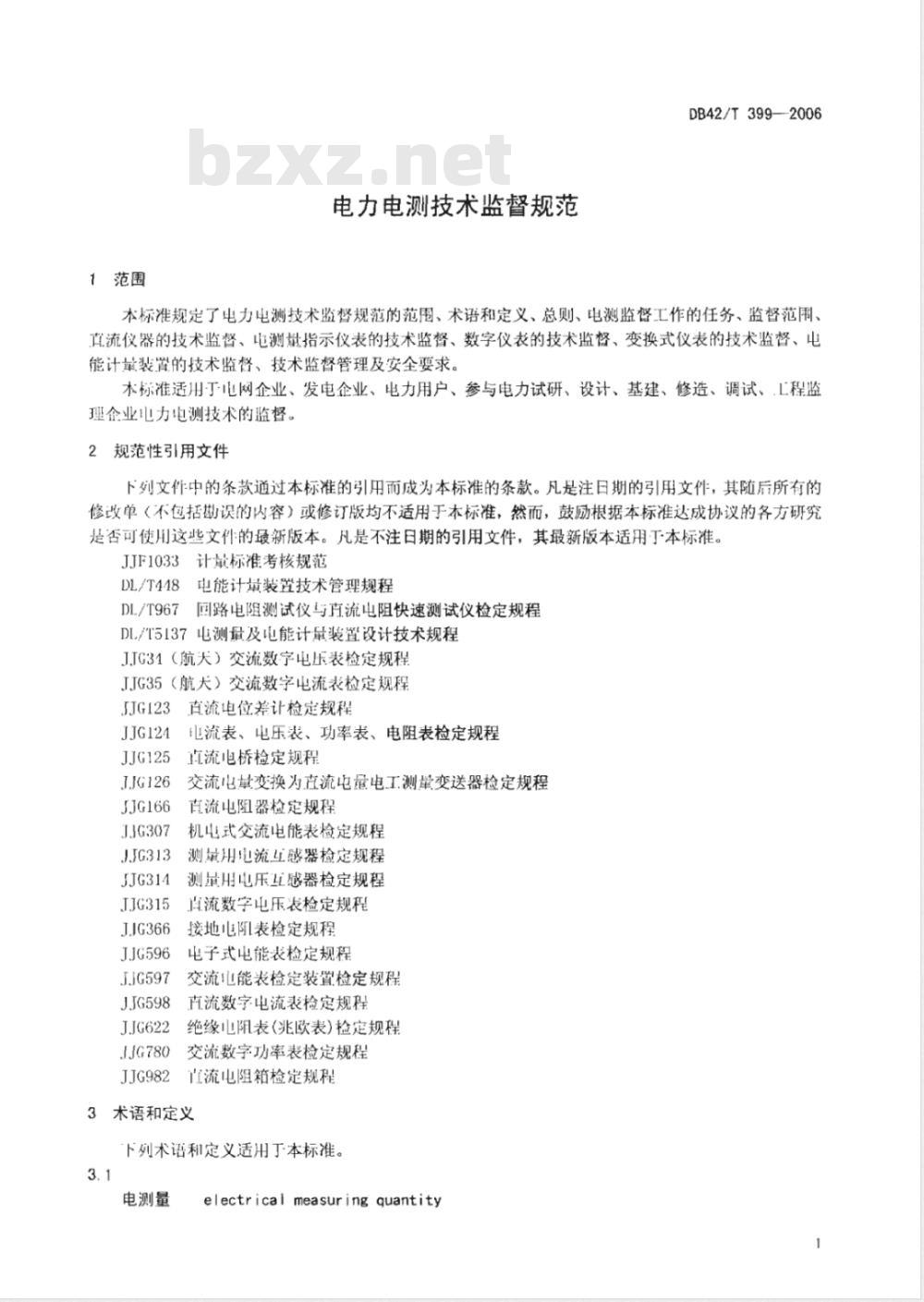

本标准规定了电力电测技术监督规范的范围、术语和定义、总则、电测监督工作的任务、监督范用、直流仪器的技术监督、电测量指示仪表的技术监督、数字仪表的技术监督、变换式仪表的技术监督、电能计革装置的技术监整、技术监督管理及安全要求。木标准适用丁网企业、发电企业、电力用户、参与电力试研、设计、基建、修造、调试、.L程监理企业也力电测技术的监督。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。JJF1033计量标准考核规范
DL/T448
电能计量装置技术管理规程
DL/T967
国路电阻测试仪与直流电阻快速测试仪检定规程DL/T5137电测量及电能计量装置设计技术规程JTG31（航天）交流数字电压表检定规程TIG35（航大）交流数学出流表检定规程JJG123
JJG124
JJG125
JJG126
JJG166
JJG307
JJG313
JJG314
JJG315
JJG366
JJG596
JJG597
JJG598
JJG622
JJG780
JJG982
直流电位差计检定规程
巴流表、电压表、功率表、电阻表检定规程点流电桥检定规程
交流章变换为直流电量电工测量变送器检定规程直流电阻器检定规程
机电式交流电能表检定规程
测最用电流立感器检定规程
测量H电压立感器检定规程
流数字电压表检定规袍
接地心阻表检定规程
电子式电能表检定规程
交流心能表检定装置检定规程
直流数字电流表检定规程
绝缘心阻表(兆欧表)检定规程
交流数字功率表检定规程
流电阻箱检定规程
3术语和定义
下列术语和定义适用于本标准
电测量
electricai measuring quantity1
DB42/T399—2006
是指用电的方法对电气实时参数进行测量，它括电压、电流、功率、电量、频率、相位测量装置和二次回路及上述的虚拟仪器等。3.2
电力电测技术监督technicalsupervisionof electricalmeasuring电力电测技术监督（以下简称电测监督）是一项全方位、全过程的技术管理1作，通过应用技术标准、规程、规范，从设计中查、设备选型、监造、验收、安装、调试、运行、检修、技术改造等电力建设、电力生产全过程，对电力系统及电力用产的的电测仪表及电能计量装置的健康水平和安全、质量、经济运行方而的重要参数、性能和指标进行监督、检查、调整及评价。3.3
直流仪器
D.C.instrument
主要包括直流单双电桥、直流电位差计、百流阻箱、回路电阻测试仪、直流电阻快速测试仪等。3.4
电测量指示仪表
electrical measuring indicative meter是指用丁监视电压、电流、有功（无功）功率、相位、频率等指示仪表。3.5
digital meter
数字仪表
主要包括数字多用表、标准压电流源、数字频率计、数字监视仪表等。3.6
变换式仪表
convertingmeter
包括电量变送器利交流采样测量装置，电量变送器一般包括有功功率、无功功率、电流、电压、频率、功率因数和相位角等变送器，交流采样测量装置足将.1.频量量值电流、心压、频率经数据采集、转换、计算的各电量值（也流、电压、有功功率、无功功率、频率、功率风数和相位角等）转变为数字量传送至本地或远端的装置。交流采样测革装置是厂站自动化系统中的测部分，它代替了传统的电测最指示仪表和变送器。
电能计量装置管理
administration of electric energy metering device是指包括计量方案的确定、计量器具的选川、订货验收、检定、检修、保管、安装、峻I验收、运行维护、现场检验、周期检验（轮换）、抽检、故障处理、报废的全过程管理，以及与也能计量有关的电压火压计时器、电力负荷监测装置、心能量计费系统、远方集中抄表系统等相关内容的管理。3.8
计量标准实验室
measurelaboratory
是指用以进行计量器具校准、检定、检测、修理、试验等的工作场所，以下简称实验室。4总则
为加强电力电测监督1.作，确保电为系统及电力用户设备安全、稳定、经济运行和电测仪表及心能计抵装置（以下简称电测仪表）处于完好、准确、可带的状态，电测监格必须坚持质值准确、确保修校质量、现场人员及设备安全的原则，做到法制化、制度化、动态化，积极开展从设计审含、设备订购、设备监造、L程监理、安装调试、运行维扩、周期检验、现场抽测、技术改造等全过程、全方位的技术监督。
5电测监督工作的任务
5.1应赏彻执行相关法律、法规、技术标准、规程及规范。5.2应根据电测计量及装置运行状况和运行环境的变化开展电测监督工作，做到监督内容动态化，监督形式多样化，不断完善技术监督的机制和内容，提高技术监督的工作质。2
DB42/T399—2006
5.3在电力的建设过程中，对于工程设计、设备选型及安装、调试、工程监理、试运行、交接等环\实施全过程电测监督；在电力生产过程中，对设备在线运行、检修及技术改造等环节，加强电测整督。尤其要加强设备选型、重要电测设备监造、技术改造、设备检修等电测监督1作。5.4确保电力生产运行和试验用电测仪表准确可靠。对监督范围内的电测仪表进行周期检验和维扩，发现异常情况应采取措施加以纠正。建立健全电测仪表设备台帐利档案。5.5审查新建利扩建电力生产及使用电测计量系统的设计，并监督基建施、调试、试运行过程电测计站.1作情况，组织对新建发、供电设备电测计量器具、标准器具和技术资料文件的验收.1作。5.6建立量值传递体系，保证计量标准量值的统一。5.7监督测计量标准装置的考核取证和定期复查工作。5.8监督检查计量检定人员的计量T作，确保持证上岗。5.9加强技术培训和技术交流，应用先进科技成果、先进设备以及前瞻性的技术推，研究解决电力生产中的关键检测技术问题，开展技术改造和技术创新.I作6监督范围
6.1直流仪器。
6.2电测量指示仪表
6.3电测革数字仪表。
6.4测量记录仪表（包括统计型电压表)。6.5电能表（包括最大需最电能表、多费率电能表、多功能电能表、标准也能表等）6.6电能计量装置（包括电力负荷监测装置）。6.7电流、电压互感器（包括测量用互感器、标准互感器、检验仪及负载箱）。6.8变换式仪表（包括电量变送器、交流采样测量装置（RTU））。6.9电测革系统二次回路。
电测计量标准装置。
6.11电能让量计费系统。
6.12电试类测量仪器（包括TV二次回路压降测试装置、二次回路负荷测试装置、继电保扩测议、高计量测试设备等）。
7直流仪器的技术监督
7.！流仪器按使用条件可分为实验室型和携带型，实验空型在实验空条件下作精密测量川，携带在生产现场作一般测扰用。
7.2所有实验室型和携带型直流仪器都应进行周期检定，检定周期、检定预11利便川应符合1.25JJ123、JJG166、JJG982、DL/T967标准的规定。8电测量指示仪表的技术监督
8.1心测量指示仪表的配置应能止确反映电力装置的吨气运行参数利绝缘状况，其安装条作、准筛度等级等设计应符合DL/T5137的有关要求。8.2电测其指示仪表的测量范围，宜使电力设备额定值指示在仪表标尺的2/3左i。对于有可能过负荷运行的电力设备和叫路，测革仪表宜选川过负荷仪表。8.30.5级及以上电测量指示仪表检定周期应符合相应的检定规程利国家有关规定，控制盘心盘仪表的检定周期应与该仪表所连接的主要设备大修周期一致。发电机、主变、同期盘、锅炉、重要输助设备（即给水泵、凝结水泵、循环水泵、冷却水泵、送引风机、排粉机利球磨机等）、厂川商压变小器、10kV及以上线、旁路、时联、35kV及以上线路的交流电流表、电示表、功率表、频率表、同少表、监视发也机转子的直流表等检定周期为1年。其它盘的仪表每4年至少检定1次。3
DB42/T399—2006
8.4电测过指示仪表检定项日和使用按JJG124、JJG366、JJG622标准的要求进行。9数字仪表的技术监督
9.1数字仪表的安装条件、准确度等级等设计应符合DL/T5137的有关要求。9.2作标准使用的数字仪表检定周期为1年，作1且用的低等级数字仪表的检定周期可以对照国家计量检定规程或校准技术规范中的检定利校准时间间隔，项日和测量范用根据实际情况作适当调整。控制盘及配电盘数字仪表的检定周期应与该仪衣所连接的主变设备大修周期一致。发心机、主变、同期盘、锅炉、亚要辅助设备（即给水泵、凝结水泵、循环水泵、冷却水泵、送引风机、排粉机和球磨机等）、厂用高压变压器、10kV及以J:母线、旁路、母联、35kV及以上线路的交流数字电流表、电压表、功率表、频率表、监视发出机转子的直流数字表等检定周期为1年。9.3数字仪表检定项口利使用按JJG34、JJG35、JJG315、JJG598、JJG780标准的要求行。10变换式仪表的技术监督
10.1变换式仪表的安装条件、技术参数等设计应符合DL/T5137的有关要求。10.2所有电变送器利交流采样测量装置安装使用前应进行检定，投入运行要明确专人负。应认真记录历史情况、维护保养、元器件、零部件更换情况，10.3电量变送器是否超差应以实验室参比条件下进行检定的数据为准，修理后的变送器在重新安装前应在实验室内进行检定。电量变送器的检定项日按JJG126标准的要求进行。电量变送器的检定（检验）周期应尽可能与所连接的-次设备的检修配合进行。系统主要测点所使川的变送器以及其它有重要途的变送器每年至少检定1次，其它用途的变送器每3年至少检定1次。10.4对已安装企现场的交流采样测量装置应进行现场检验。一般分为在线（实负荷）检验和离线（虚负荷）检验。
10.4.1现场在线检验项目应至少包括以下内容：核对互感器变比、核对测量装置技术参数、检查测放装置利与之连用的互感器的二次回路接线是否正确、在实际负载下检验测最装置的误差。10.4.2离线检验项11应至少包扔以下内容：核对互感器变比、核对测量装置技术参数、检查测量装置和与之连用的感器的二次回路接线是否正确、离线（虚负荷）方法检验测量装置的基本误差。10.4.3用丁电尔等级为500kV变电站的交流采样测量装置每2年至少离线（虚负荷）检验一次，每一年至少在线（实负荷）检验一次。10.4.4用丁电压等级为220kV变站的交流采样测量装置每3年至少离线（虚负荷）检验一次，每-年至少在线（实负荷）检验一次。10.4.5用了电压等级为110kV变电站的交流采样测革装置校验周期应尽可能与所连接的一次设各的检修配合逃行。
10.5交流采样测量装置必须具备完整的符合实际情况的原理图、出厂图纸、说明15、出厂检验记录、安装接线图、外部问路接线图及其它技术档案和图纸资料，做到图纸和设备相一致。11电能计量装置的技术监督
11.1电能计本装置的设计必须符合DL/T5137标准的有关要求。11.2电能计革设计方案要以有关电能计量设计和管理的规程、规定为依据。设计方案包括位不限丁以下内容：计减点、计革方式（接线方式、计放器具型弓、规格、准确度等级、装设套数）、点感器次回路及负载特性、防窃电措施、电能计款柜（箱）、电力负荷管理系统以及预付费装置的选用。11.3订购的电能计地器具应是列入《中华人民共和国依法管理的计量器具（型式批准部分）》的计量器具，具有制造计量器具许可证（CMC证）。进口计量器具依据《中华人民共和国进口计量器具监督管理办法》进行管理。心能计器计证性能和技术规范符合设计利实际使用的要求。订购的电能计革器域装置应根据合同逃行验收。
DB42/T399—-2006
11.4电能计量装置的验收合格应作为.1程投运的必备条件，其现场检验、周期检验（轮换）宵按DL/T448的规定进行。
11.5经验收合格的电能计量器具应办理入库手续，建立计算机资产档案，实现计量器具采购、质策抽检、验收检验、资产登录、分发派送、领用安装、故障（周期）拆换、报废等全过程管理。11.6电能表、互感器的检定项目利检定周期按JJG313、JJG314、JJG596、JJG597、JJG307标准规定进行。
11.7电能计量装置更换与变更，应按有关规定报相关部门批准。现场检验时相关部门必须现场确认，检验数据应妥善保存。
11.8能计量封钳（印模）、封铅的管理按DL/T448标维的要求执行。电能计量封钳（印模）、封钳的使川必须建立严格的领用、审批、登记制度，领用人员实行唯一的编号并对领用的编号终身负贵。应制定电能计量印证的年审制度并严格执行。11.9电能表的检定应不开启制造商原有封印，经检定合格的电能表应在制造商原封印基础上施加检定机构的检定封印。
11.10应制定多功能电能表编程器、密码的管理制度，并严格执行。12技术监督管理
12.1实验室的技术要求
12.1.1实验室的环境温度、相对湿度、占空比必须符合国家、行业相关规程、规范的要求，设立与外界隔离的保温防尘缓冲间。
12.1.2实验室应有防尘、防火措施，新风补充量和保护接地网应符合要求；室内应光线充是、噪声低、空流速缓慢、无外电磁场和振动源、布局整齐并保持清洁。实验室动力电源与照明电源应分路设置，动力电源容英按实际所需容量的3倍设计，并满足检定（校准）要求。12.2计量标准装置的技术要求
12.2.1计革标准装置必须通过计量标准考核合格后，方可开展量值传递I.作。12.2.2在计量标准装置有效期满前6个月须向原考核部门提出复查中请，申请的程序应按J.IF1033规定办理。
12.2.3计量标准装置的封存与停用应以书面形式报考核部门备案。12.2.4计载标准器在送检前后应进行量值比对，建立数据档案、考核其稳定性。12.2.5计革标准装置应备如下技术资料：a）计最标准考核证5；
b）计量标准更换中报表（如果有）：c）计革标准改造、封存与撤销中报表（如果有)：d）计求标准考核（复查）申请书；e）计量标准技术报告：
f）计最标准测量重复性考核记录；g）计放标准的稳定性考核记录：h）计革标准履历-15：
i）国家计检定系统表：
j）计最检定规程或校准规范：
k）计量标准操作程序；
1）计量标准器及配套设备使用说明15；m）计最标准器及主要配套设备检定或校准证；n）计量检定或校准人员的资质证明：0）实验室间比对报告（如果有）：3
DB42/T399—2006
p）计量标准期间核查记录（如果有)；q）计量检定或校准原始记录；
r）计量检定或校准证斗副本（如果有）S）管理制度。
12.2.6电测监督应根据本标准，结合本企业生产利和1作情况，相应制订和执行下列相应的规章制度：a）实验室岗位资任制：
b）计量标准使用维护制度；
c）量值溯源管理制度；
d）设施和环境条件控制制度；
e）计量检定规程或校准规范控制制度：f）原始记录及证15核验制度；
g）事故报告制度：
h）计革标准文件集管理制度。
12.2.7根据本标准，开展电测监督工作，并形成如下文件：a）监督1作完成情况（见附录A）；b）监督指标完成情况（见附录A）；c）缺陷、事故情况及分析对策；d）科技项目j技术进步；
e）安全与质量；免费标准bzxz.net
f）人员的培训与计量标准的新建、封存、淘汰等情况；h）下一年度重点监督.1作计划。12.3计量检定/校准（含现场检验）12.3.1新建和在川的计单标准装置，须经计量标准考核合格，方可投入使用。12.3.2凡从事计量检定1.作的人员必须取得计单检定资格后，方可开展检定1.作。12.3.3计量标准器的计最特性应达到相应“国家计量检定系统表”、“计革检定规程”或“校准规范”的要求，士要配套设备应齐全，技术指标符合要求。属于计量器具的必须满足相应“计量检定规程”或“校准规范”的要求，其他设备功能必须正常。计量标准的量值应能溯源到国家计量基准或社会公用计其标准。
12.3.4有计革检定规程的计量标准器及主要配套设备，应当按照计量标准器及主要配套设备对应的计其检定规程的要求进行周期检定。没有计甘检定规程的计革标准器及主要配套设备，可以通过校准进行溯源，校准的项日和主要技术参数必须齐全，并给山建议复校时问问隔。有国家校准规范的，应当按照国家校准规范的项国利要求进行校准，对没有国家校准规范、没有参考的计最检定规程成者国家校准规范和计最检定规程不能覆盖的计量标准器及主要配套设备进行校准时，其校准方法可以使用已公开发布的，与计量标准器及主要配套设备进行校准相适宜的，如国际的、区域的、国家标准以及我国的行业标准、地方标准，其校准项日和士要技术参数必须满足该计革标准开展计质检定或校准作的需要，
12.3.5强制检定计量器具的检定周期，由执行强制检定的计量检定机构依据计量检定规程确定。对非强制检定计革标准和I作计革器具的检定周期利检定方式由企业依法白行管理，其检定周期由企业根据让情器具的实际使用情况，本着科学、经济利量值的准确的原则白行确定。12.3.6凡检定/校准无证:15或超过检定周期而尚未检定/校准的计量标准器利计量器具不得使用。12.3.7计量标准器利计量器具在送检或运输途中必须按有关规定执行。作为传递用的标准计量器具须固定例用，不得挪作它用。
12.3.8所有检定/校准及检验（含现场检验）的计革器具都须有原始记录，并按规定妥善保存。6
12.3.9对标准计量器具检定/校准（含现场检验)应按相应的规程、规范出具证15。DB42/T399—2006
12.3.10现场检验主要包括有：电流、电压互感器检验；电能表周期检验；电压互感器二次路压降测试；二次同路负荷测试；交流采样测量装置（含电量变送器、综自系统的测控装置）检验；重要场所配电盘、线路监视仪表（含数学式）检验等12.3.11现场检验可依据有关规程、规范，只进行部分项目的检验，现场检验不合格时应进一步确认。12.3.12现场检验所用的计量设备应参照相应的规程、规范执行。12.3.13对长期搁置不用或封存的计量标准器，不列入周期检定计划，并加标识，当需要使用时，须经重新检定/校准合格。
12.4基建施工监督
12.4.1基建项日委托方应委托电测技术监督机构，对基建.1程中电测计量部分进行监督利验收，使其符合相关规程的规定，监督和验收的结果作为监理单位审核的依据。12.4.2各类计量器具和装置，经检定/检验后，应附有合格证和检验报告，施工.结束后，将有关技术图纸、资料、计量器具说明书，检定合格证和电能计量装置检验报告等，一并移交运行单位，作为计量原始技术资料存档备查。
12.5运行检修技改监费
12.5.1运行单位应委托已测技术监督机构，对运行、检修、技改的质量进行监督，使其符合相关规程、规范的要求。
12.5.2建立并维护运行计量器具及装置的台帐。12.5.3运行和使用中的计量器具、装置，应保持整洁、完好、封印完整，标志止确、消晰，并有有效期内的检定证书（或合格证15)，其准确度等级应符合要求。12.5.4应有定期巡视运行计量器具的制度，并应及时解决计量器具运行中存在的问题。12.5.5计器具和装置检修、改造或调整，均应在最后的检定执行中注明检修改造部位或调整情况，更改二次回路时还应修改二次回路图纸，所有图纸和技术资料应在工作结束后整理归档。13安全要求
13.1电测技术监督1作者应严格遵守相关安全【作规定，并结合本单位安全工作的要求，杜绝一切不安全因素，保证人身及设备的安全。13.2对发现设备存在的不安全隐患，监督人员应立即通报有关部门，督促整改。13.3监督人员有权劝阻和制止不利于人身和设备安全方面的试验
