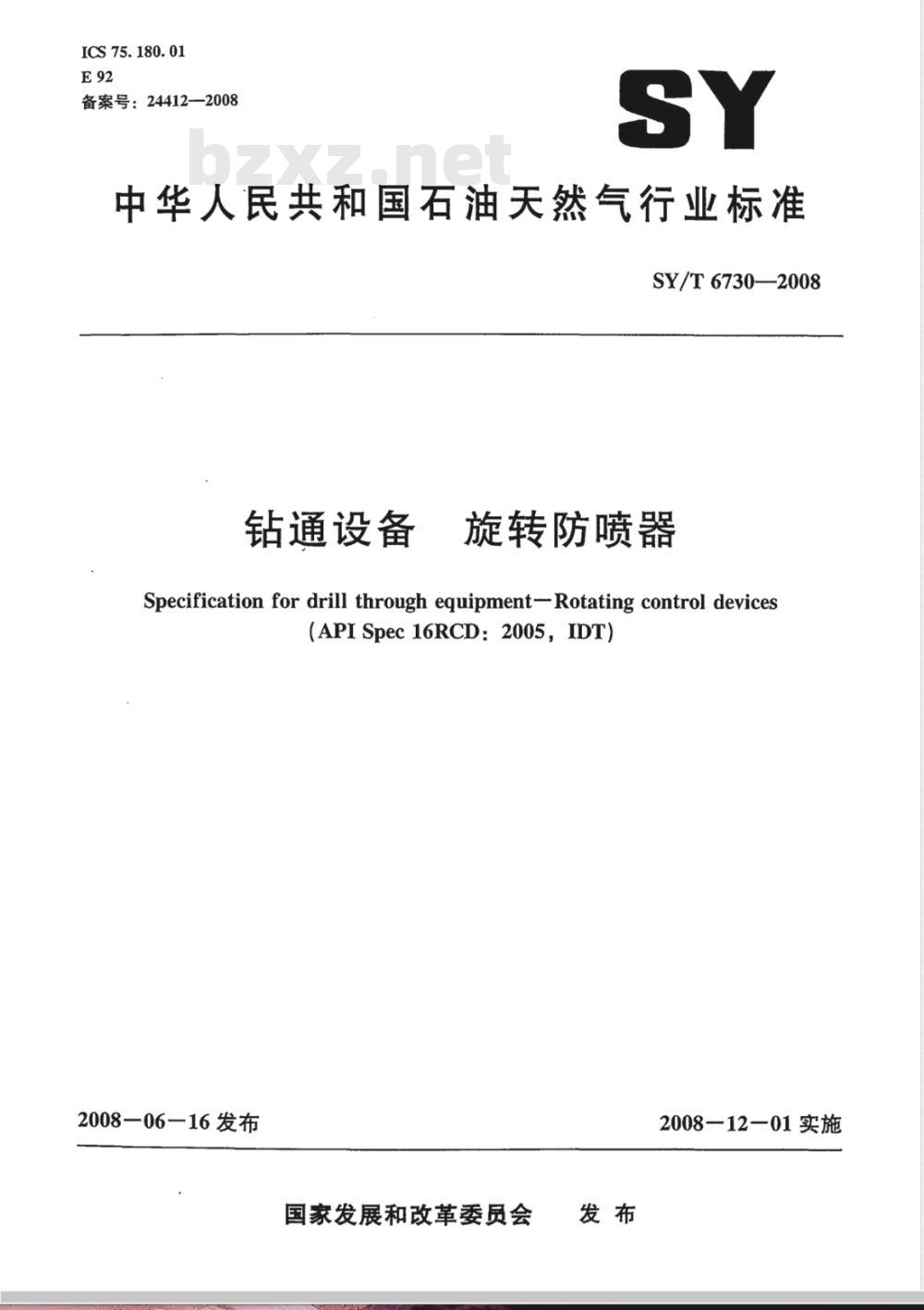

【石油天然气行业标准(SY)】 钻通设备 旋转防喷器

ICS 75. 180. 01
备案号：24412—2008
中华人民共和国石油天然气行业标准SY/T6730—2008
钻通设备
旋转防喷器，
Specification for drill through equipment--Rotating control devices(API Spec 16RCD: 2005, IDT)
2008—06—16发布
国家发展和改革委员会
2008—12—01实施
SY/T6730—2008

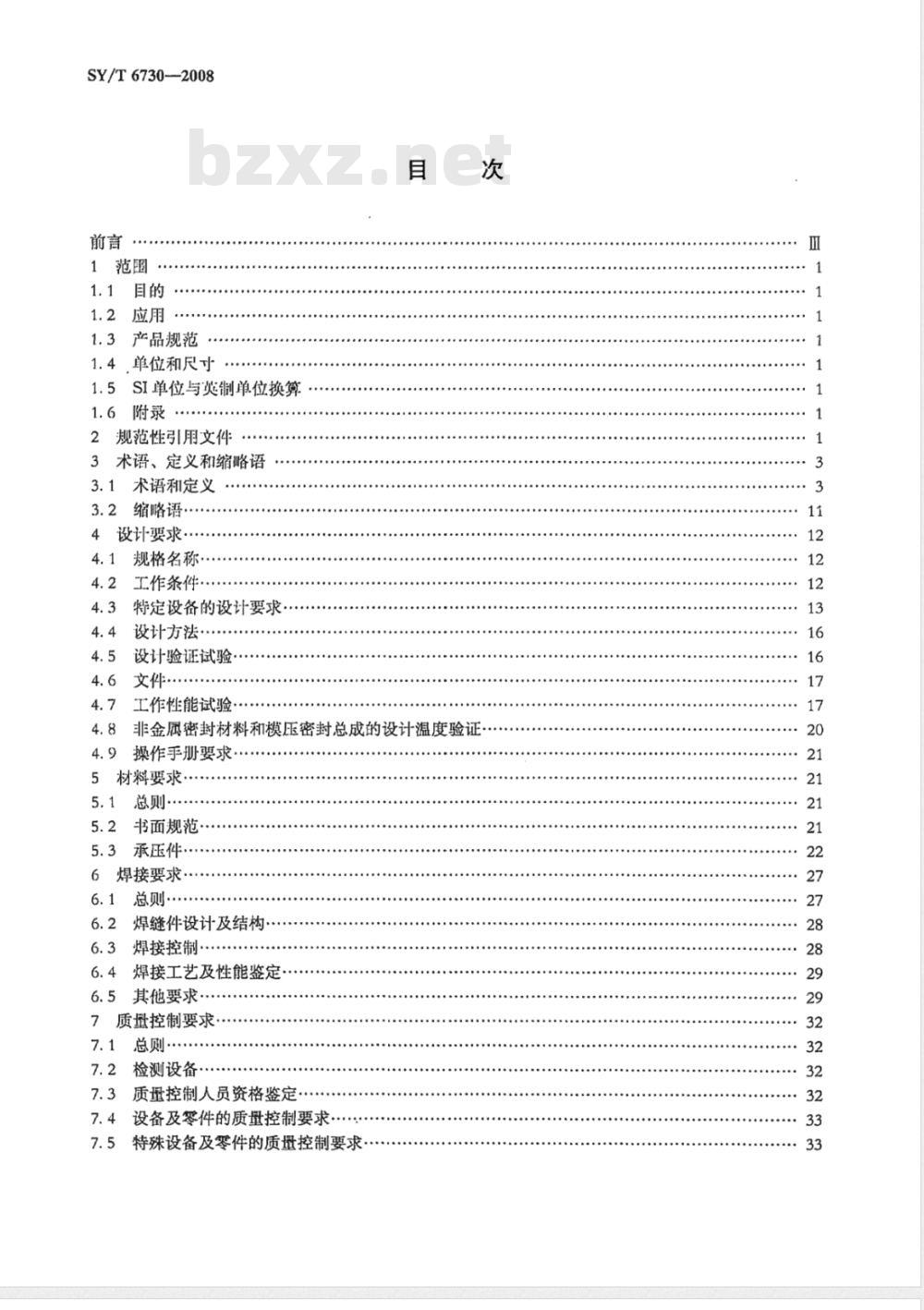

1范围
1.1目的
1.2应用
1.3产品规范
1.4，单位和尺寸
SI单位与炎制单位换算
1.6附录
2规范性引用文件
3术语、定义和缩略语
3.1术语和定义
3.2缩略语
4设计要求·
4.1规格名称·
工作条件.
特定设备的设计要求…
4.4设计方法
4.5设计验证试验··
文件·
工作性能试验
4.8非金展密封材料和模压密封总成的设计温度验证·4.9操作手册要求
5材料要求
书面规范
5.3承压件，
6焊接要求
6.2焊缝件设计及结构·
6.3焊接控制，
6.4焊接工艺及性能鉴定·
6.5其他要求·
7质量控制要求·
7.1总则·
7.2检测设备·
7.3质量控制人员资格鉴定

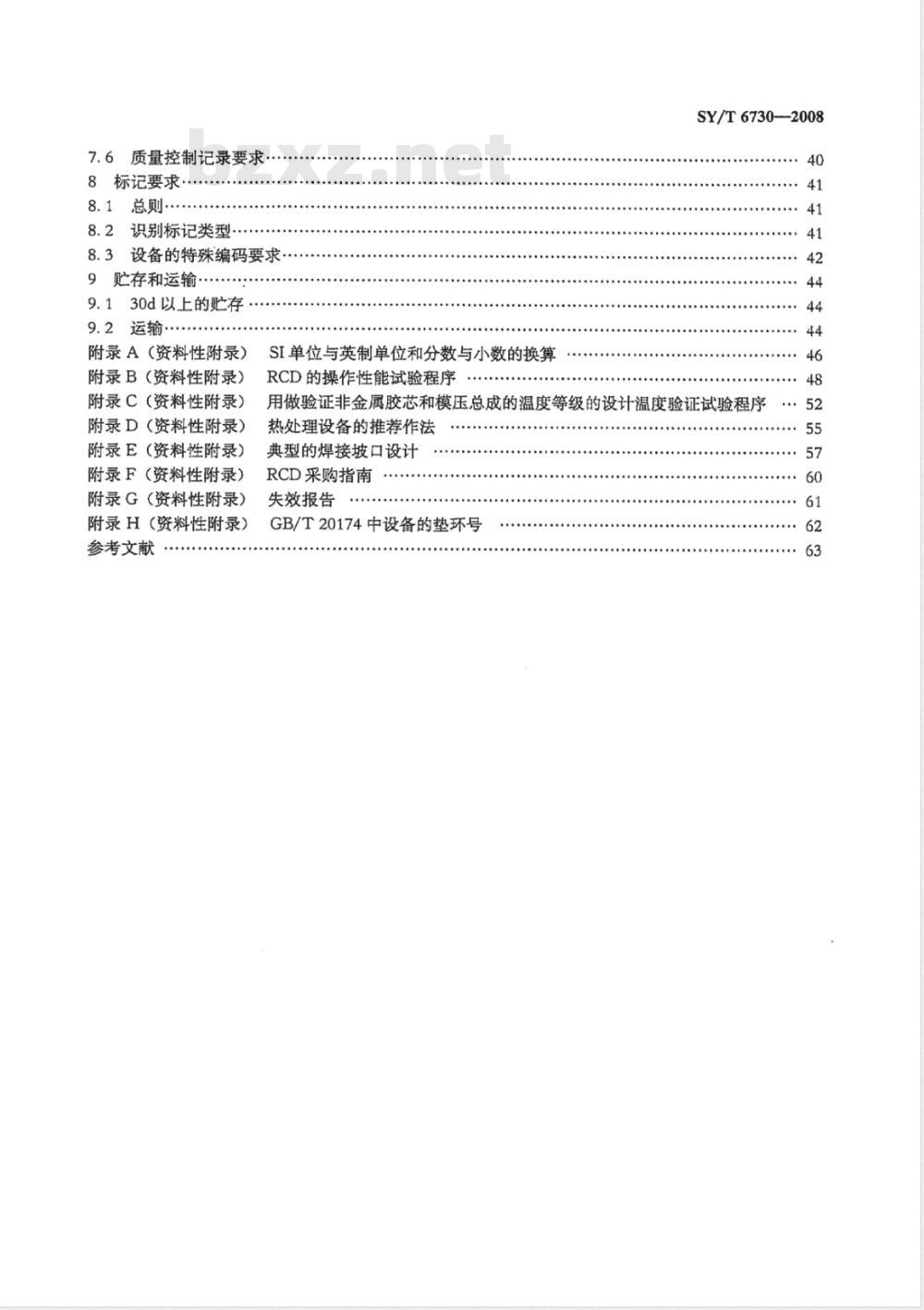

7.4设备及零件的质量控制要求·7.5特殊设备及零件的质圾控制要求·11
7.6质量控制记录要求
8标记要求·
8.1总则.·
8.2识别标记类型
8.3设备的特殊编码要求·
9贮存和运输·
9.130d以上的贮存
9.2运输·
附录A（资料性附录）
附录B（资料性附录）
附录C（资料性附录)
附录D（资料性附录）
附录E（资料性附录)
附录F（资料性附录）
附录G（资料性附录）
附录H（资料性附录）
参考文献
SI单位与英制单位和分数与小数的换算RCD的操作性能试验程序
SY/T6730—2008
用做验证非金属胶芯和模压总成的温度等级的设计温度验证试验程序热处理设备的推荐作法
典型的焊接坡口设计
RCD采购指南
失效报告
GB/T20174中设备的垫环号
SY/T6730-2008

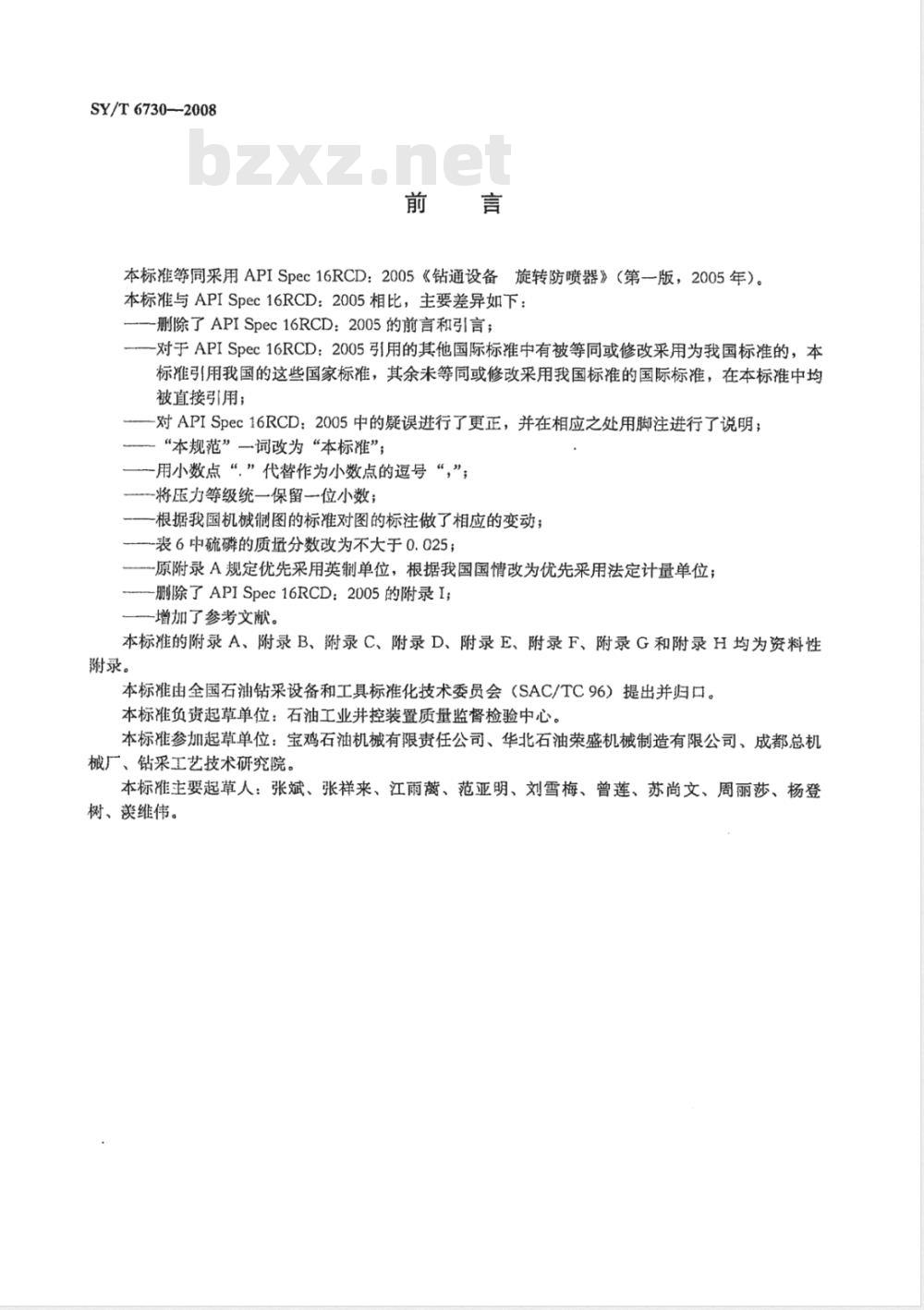

本标准等同采用APISpec16RCD：2005《钻通设备旋转防喷器》（第一版，2005年）。本标准与APISpec16RCD：2005相比，主要差异如下：删除了APISpec16RCD：2005的前言和引言；对于APISpec16RCD：2005引用的其他国际标准中有被等同或修改采用为我国标准的，本标准引用我国的这些国家标准，其余未等同或修改采用我国标准的国际标准，在本标准中均被直接引用；
对APISpec16RCD：2005中的疑误进行了更正，并在相应之处用脚注进行了说明；“本规范”一词改为“本标准”；一用小数点“”代替作为小数点的逗号“，”；将压力等级统一保留一位小数；-根据我国机械制图的标准对图的标注做了相应的变动；表6中硫磷的质量分数改为不大于0.025；原附录A规定优先采用英制单位，根据我国国情改为优先采用法定计量单位；-删除了APISpec16RCD：2005的附录I；增加了参考文献。
本标准的附录A、附录B、附录C、附录D、附录E、附录F、附录G和附录H均为资料性附录。
本标由全国石油钻采设备和工具标准化技术委员会（SAC/TC96）提出并归口。本标准负资起草单位：石油工业并控装置质量监督检验中心。本标准参加起草单位：宝鸡石油机械有限责任公司、华北石油荣盛机械制造有限公司、成都总机械厂、钻采工艺技术研究院。
本标准主要起草人：张斌、张祥来、江雨、范亚明、刘雪梅、曾莲、苏尚文、周丽莎、杨登树、美维伟。

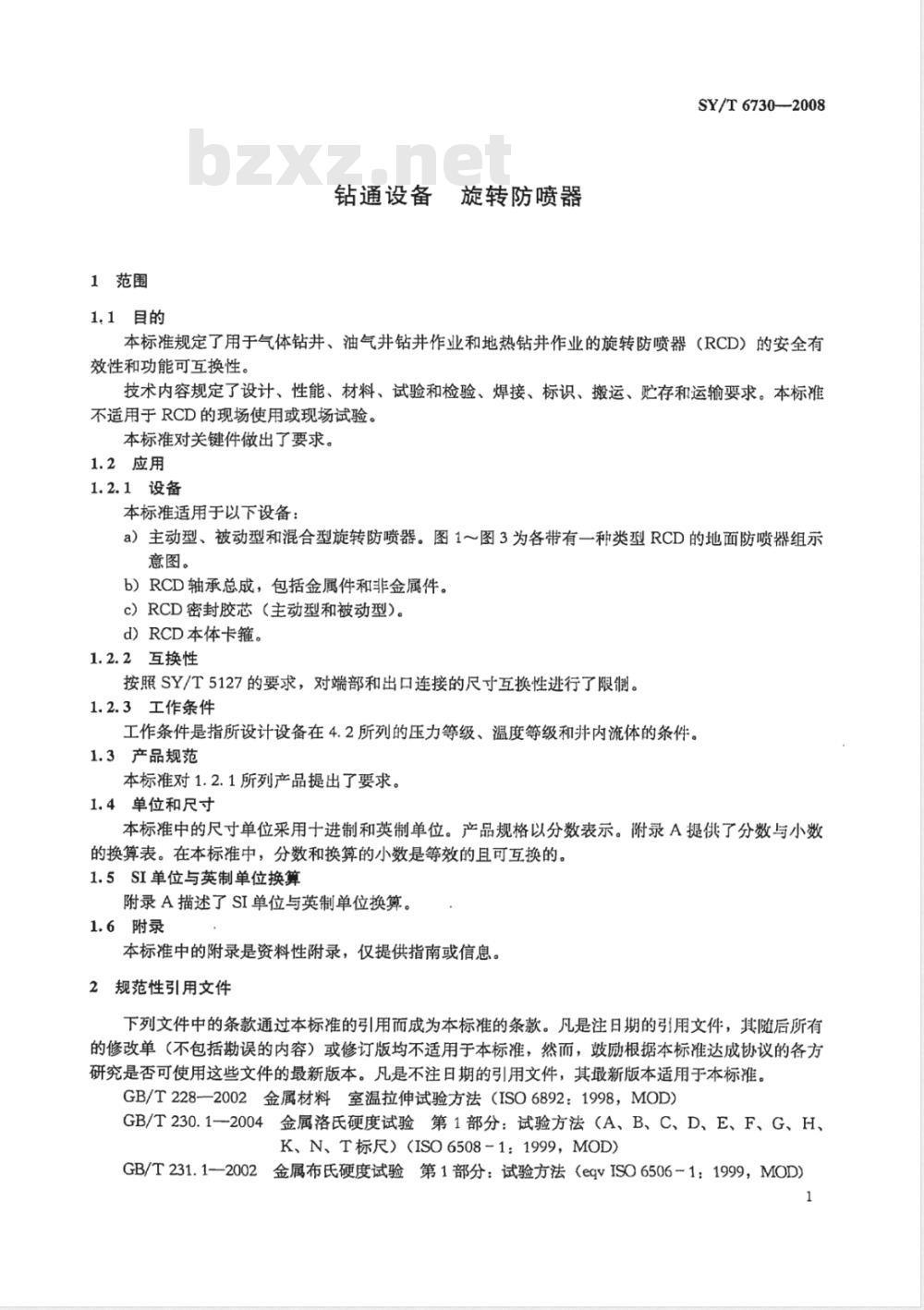

1范围
1.1目的
钻通设备旋转防喷器
SY/T6730--2008
本标准规定了用于气体钻井、油气井钻井作业和地热钻井作业的旋转防喷器（RCD）的安全有效性和功能可互换性。
技术内容规定了设计、性能、材料、试验和检验、焊接、标识、搬运、贮存和运输要求。本标准不适用于RCD的现场使用或现场试验。本标准对关键件做出了要求。
1.2应用
1.2.1设备
本标准适用于以下设备：
a）主动型、被动型和混合型旋转防喷器。图1～图3为各带有一种类型RCD的地面防喷器组示意图。
b）RCD轴承总成，包括金属件和非金属件。c）RCD密封胶芯（主动型和被动型）。d）RCD本体卡箍。
1.2.2互换性
按照SY/T5127的要求，对端部和出口连接的尺寸互换性进行了限制。1.2.3工作条件
工作条件是指所设计设备在4.2所列的压力等级、温度等级和并内流体的条件。1.3产品规范
本标准对1.2.1所列产品提出了要求。1.4单位和尺寸
本标准中的尺寸单位采用十进制和英制单位。产品规格以分数表示。附录A提供了分数与小数的换算表。在本标准中，分数和换算的小数是等效的且可互换的。1.5SI单位与英制单位换算
附录A描述了SI单位与英制单位换算。1.6附录
本标准中的附录是资料性附录，仅提供指南或信息。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T228—2002金属材料室温拉伸试验方法（ISO6892：1998，MOD）GB/T230.1-2004金属洛氏硬度试验第1部分：试验方法（A、B、C、D、E、F、G、H、K、N、T标尺）（ISO6508-1：1999，MOD）GB/T231.1—2002
2金属布氏硬度试验第1部分：试验方法（eqvISO6506－1：1999，MOD）1
SY/T6730—2008
3计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽GB/T2828.12003
样计划（ISO2859-1：1999，IDT）GB/T 4340.1-1999
金属维氏硬度试验第1部分：试验方法（eqvISO6507-1：1997，MOD）GB/T20174一2006石油天然气工业钻井和采油设备钻通设备（ISO13533：2001，MOD）GB/T20972.1石油天然气工业油气开采中用于含硫化氢环境的材料第1部分：选择抗裂纹材料的—般原则（GB/T20972.1—2007，NACEMR0175/ISO15156-1：2001，IDT）SY/T5127--2002井口装置和采油树规范（idtAPISpec6A：1999）API1）TR6AF2复合负载下API组合法兰的性能技术报告ASME2)
锅炉及压力容器规范第区卷第1章焊接一般要求锅炉及压力容器规范
第区卷
锅炉及压力容器规范
锅炉及压力容器规范
第区卷
锅炉和压力容器规范
第V卷
锅炉及压力容器规范
第圳卷
圆形显示图的验收标准
第2章焊接工艺评定
第3章焊接性能评定
第4章焊接数据
无损检验第5章
材料和制造用超声检验方法
第1册！
附录4：用射线照相法测定焊缝中圆形显示的ASNT3）RPSNT-TC-1A无损检测人员的资格鉴定高温用合金钢和不锈钢栓接材料规范ASTM4A193
ASTMA320
ASTMA370
ASTMA453
ASTMD395
ASTMD412
ASTM D471
ASTMD569
ASTMD1414
ASTMD1415
ASTMD1418
ASTMD2240
低温用合金钢栓接材料规范
钢制品力学性能试验方法与定义膨胀系数与奥氏体钢相近、服强度为345MPa～827MIPa（50ksi～120ksi）的高温用栓接材料规范
橡胶压缩变形性能的标准试验方法硫化橡胶和热塑性弹性体拉伸性能的试验方法液体对橡胶性能影响的标准试验方法模拟受控环境下对构件的声发射监测的标准作法型橡胶圈的标准试验方法
橡胶性能国际硬度的标准试验方法橡胶及橡胶乳液命名的标准作法橡胶性能硬度计硬度的标准试验方法ASTME10:1998
ASTME18:1998
ASTME94
金属材料布氏硬度的标准试验方法金属材料洛氏硬度和洛氏表面硬度的标准试验方法射线照相检验的标准指南
ASTME140
ASTME165
ASTME709
ASTME747
金属硬度换算表
液体渗透检验的标准试验方法
磁粉检验推荐作法
用线型像质指示器控制射线照相检验质量的方法MIL5>-STD-120
测量试验方法
1）美国石油学会。
2）美国机械工程师协会。
3）美国无损检测协会。
4）美国材料和试验协会。bzxZ.net
5）美国军用标准。
SY/T6730—2008
SY/T5127—2002
GB/T20174-—2006
GB/T20174—2006
钻通设备
GB/T20174—2006
井口装置
3术语、定义和缩略语
3.1术语和定义
钻井四通异径接头
图1典型的主动型地面RCD
下列术语和定义适用于本标准。3.1.1
验收准则acceptancecriteria
SY/T6730—2008
主动型密封RCD
环形防喷器
闸板防喷器
管线阀
SY/T5127-—2002
井口本体
外层套第
SY/T6730—2008
SY/T6730-2008
SY/T5127—2002
GB/T20174—2006
GB/T20174—2006
钻通设备
GB/T 20174——2006
并口装置
钻井四通异径接头
图2典型的被动型地面RCD
对材料特性、产品或服务确定其限制条件。3.1.2
主动密封胶芯自由状态的直径activesealrelaxeddiameter被动型密封RCD
环形防喷器
闸板防喷器
管线阀
SY/T5127—2002
井口本体
外层套管
（关闭至制造商规定的最小通径时的通径且未施加液压关闭压力时）主动密封胶芯全部开启下的通径。
SY/T6730—2008
SY/T5127--2002
GB/T20174—-2006
GB/T20174—2006
钻通设备
GB/T20174—2006
井口装置
本体body
被动型密封RCD
封隔器
主动型密封RCD
封隔器
钻井四通异径接头
图3典型的混合型地面RCD
SY/T6730—2008
混合型密封RCD
环形防喷器
闸板防喷器
、管线阀
SY/T5127—2002
并口本体
外层套管
端部连接之间带或不带内部零件，并承受井内压力的装置的所有部分。5
SY/T6730—2008
螺栓bolting
用来连接端部或出口端部连接的螺纹紧固件。3.1.5
封闭螺栓bolting，closure
用于装配本标准的承压件而非端部和出口连接的螺纹紧固件。3.1.6
borethroughthe bearing
轴承通径
贯穿轴承总成的最小内径。
borethroughthebody
本体通径
贯穿RCD本体以及底部连接的最小内径。3.1.8
校准calibration
对照一个已知准确度的标准进行比较和调整。3.1.9
铸件/铸造casting
（1）物质通过在模具内固化后获得最终形状或接近最终形状的物件；（2）将熔融金属注入模具内以获得具有预期形状物件的加工方法。3.1.10
化学分析chemical analysis
测定材料的化学成分。
卡箍clamp
具有内倒角台肩的设备，用于紧固配套的毂。3.1.12
RCD壳体卡箍clamp，RCDhousing用于固定和锁紧配套的RCD本体组件的装置。3.1.13
夹紧载荷clampingload
由于液压力或螺栓固紧力而产生的由卡箍作用在卡箍毂上的轴向载荷。3.1.14
符合conformance（conform）
满足规定的要求。
connection，API
API连接件
按照API规范要求（包括尺寸要求）制造的法兰、毂和螺柱连接件。3.1.16
connection，blind
盲板连接
没有中心孔的端部或出口连接，用来完全封堵一个螺柱连接。3.1.17
connection，end
端部连接
作为设备组成部分且用于连接设备的法兰（螺柱式或通孔式）、毂连接或其他端部连接。6
单件连接connection，loose
SY/T6730—2008
用于连接设备的法兰（螺柱式或通孔式）、毂毅连接或其他端部连接，但不是设备整体的一部分。3.1.19
其他端部连接
connection，otherend(o.E.C)
API尺寸规范没有要求的连接，包括非API垫环制备的API法兰和毅，以及制造商的专有连接。3.1.20
connection，studded
螺柱连接
通过将螺柱旋人有螺纹的孔中而形成的连接。3.1.21
completeshut-off(Cso)
全封闭
在并内没有管柱的情况下，完全关闭井眼。3.1.22
Edataacquisitionsystem
数据采集系统
用于存储和（或）提供试验信息技术的永久性拷贝系统。例如纸带记录仪、圆图记录仪或计算机系统等。
制造日期dateof manufacture
成品在工厂通过制造商最后验收的日期。3.1.24
额定动压dynamicpressurerating钻井时包括钻柱和密封元件旋转时的最大额定压力。3.1.25
设备equipment
不需要进一步加工或组装就可以实现预期用途的任何单一的完整装备。3.1.26
目视检验examination，visual
对零件和设备在材料和加工质量上的可见缺陷进行的检查。3.1.27
体积无损检测
Jexamination,volumetricnondestructive用射线、声发射或超声波检测方法对材料内部缺陷进行的检测。3.1.28
法兰flange
具有用于连接承压装置的密封机构和螺栓孔，以及本标准规定的尺寸的凸缘。3.1.29
锻造forging
（1）用开式模具或闭合模具，通过压力使金属产生塑性变形（通常在热态下）而成为预期形状的加工方法；（2）通过锻造法得到成型金属件。3.1.30
gasket retaining load
垫环锁紧载荷
承受压力时，抵消垫圈作用在毂上的分力所需的那部分夹紧载荷。3.1.31
街gasketseating load
垫环安装载荷
