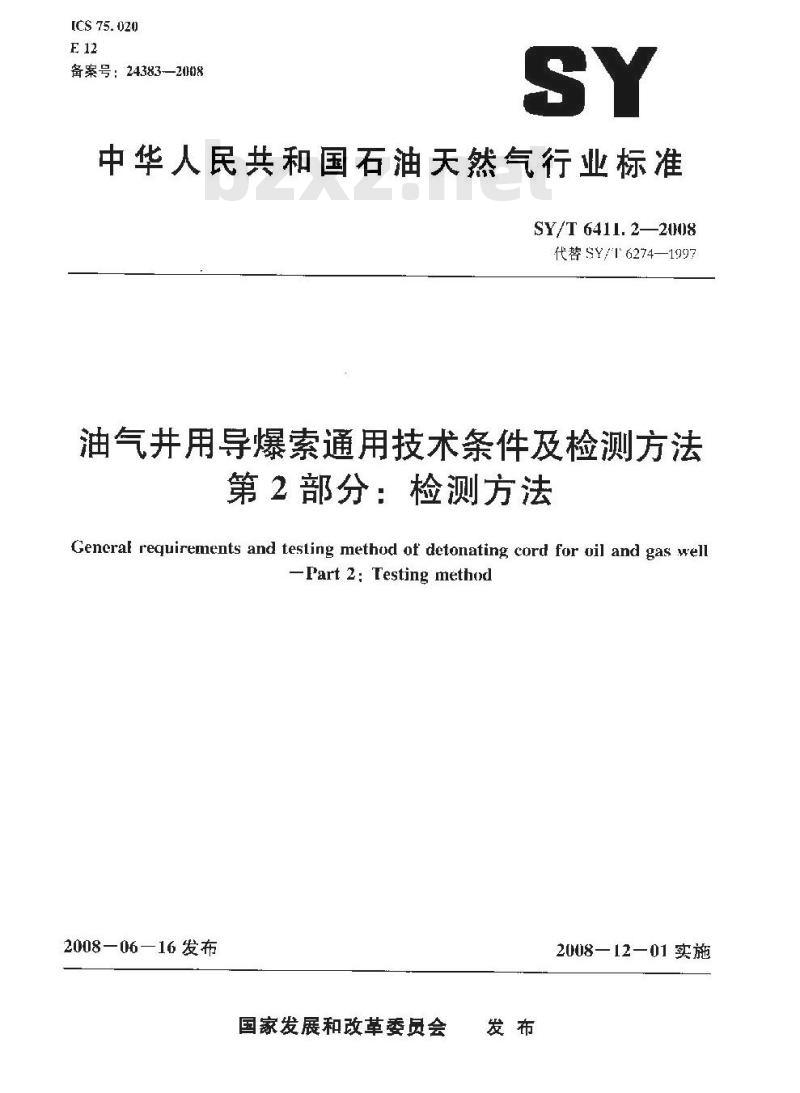

【石油天然气行业标准(SY)】 油气井用导爆索通用技术条件及检测方法 第2部分: 检测方法

[CS 75. 020
备案号：24383-—2068
中华人民共和国石油天然气行业标准SY/T 6411. 2-20H08www.bzxz.net
代 SY/T 6274—1997
油气井用导爆索通用技术条件及检测方法第2部分：检测方法
Generaf requirements and tesling method of detonating cord for oil and gas wel-Part 2; Testing method
2008—06—16发布
国家发展和改革委员会
2008—12—01实施

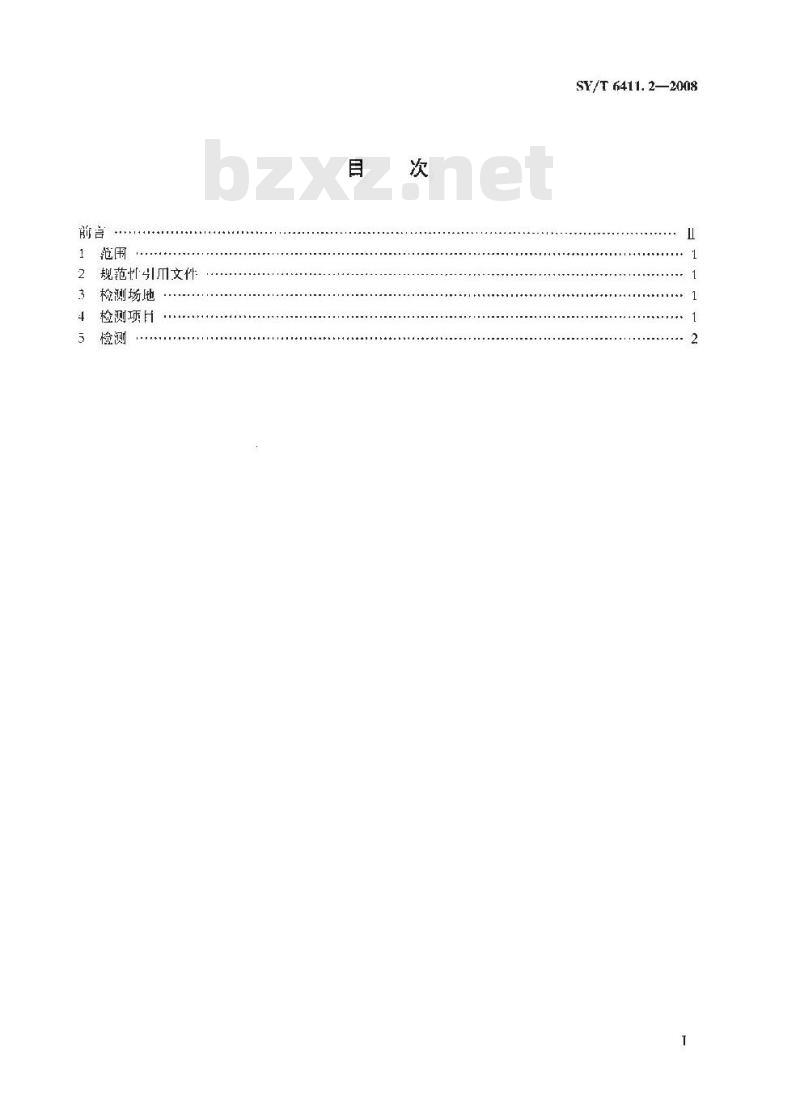

规范性引川文件
检测场地
检测项H
SY/T 6411. 2—2008
SY/T 6411. 2—2008

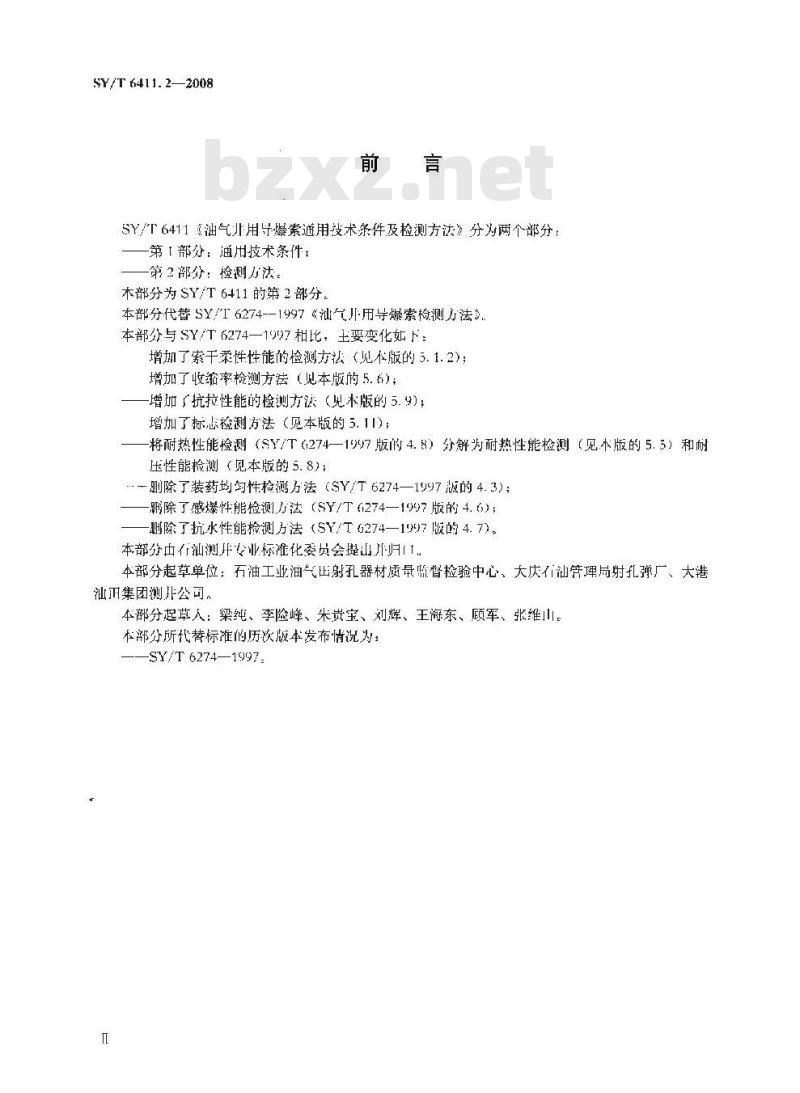

SY/T6411油气北用导爆索通用技术条件及检测方法》分为两个部分：第「部分：通用技术条件
第2部分：检测方法。
本部分为SY/T 6411的第2部分
本部分代替SY/T6274--1997《油气川用导爆索检测方法》本部分与SY/T6274—1997相比，主要变化如下：增了索干柔性性能的检测方退（见在版的5.1.2）：增加了收缩率检测方法（见本版的5.6)：增加「抗拉性能的检测方法（见本版的5.9)；增加了标志检测方法（见本版的5.11)：将耐热性能检测（SY/T（1274一19/7版的4.8）分解为耐热性能检测（见本版的5.5）和耐压性能检测（见本版的5.8）；
删除了装药均匀性检测方法（SY/6274—1997版的4.3)；鹏除了感爆性能检测万法（SY/T（274—1997版的4.6）：删除了抗水性能检测方法（SY/T6274—1957版的4.7)。本部分中有汕测开专业标准化委员会提山开归It本部分起草单位：石油工业油气出射孔器材质量监督检验中心、大庆汕管理局射孔弹厂、太港汕州集团测非公司。
本部分起草人：梁纯、李险峰、米贵宝，刘辉、王海东、顾军、张维山。、在部分所代替标准的历次版本发布情说为：SY/T6274—1997

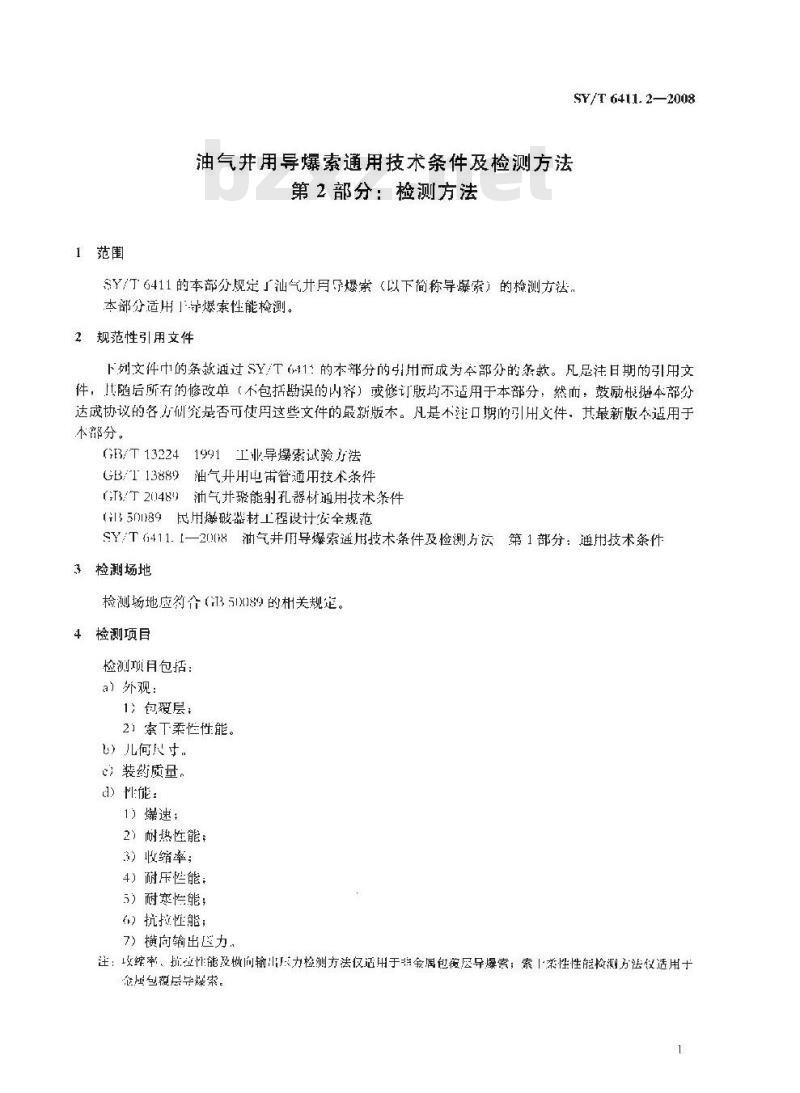

1范围
油气井用导爆索通用技术条件及检测方法第2部分：检测方法
SY/T 6411. 2—2008
SY/T6411的本部分规定「汕气井月导爆索（以下简称导爆索）的检测方达，本部分适用下导爆索性能检测。2规范性引用文件
下列文件的条款通过SY/T1：的本部分的I用而成为本部分的条款。凡忌注日期的引用文件，共随后所有的修改单（不包括勘误的内穿）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方似究是否可使用这些文件的最新版本。凡是不差口期的引用文件。其最新版个适用于本部分。
G3/T132241991工业导爆索试验方法GB/T 138897
油气开用也甫管通用技术条件
（GT3/T2(148\）池气并聚能射孔器材通用技术条件（50189民用爆破器材工程设计安全规范SY/T6411.1一208油气井用导爆索递用技术条件及检测方法第1部分：通用技术条件3检测场地
检测场地应约合(B51X)89的相关规定。4检测项目
检测项目包括：
a）外观：
1）包爱层，
2）索T柔性性能。
b）儿何尺。
）装药质量。
）性能：
1）爆速：
2）耐热佐能：
3）收缩率；
4）耐乐性能；
5耐塞烂能;
(）抗拉性能；
7）横向输出巡力。
注：改统率、抗位性能及做向输山：力检测方法仅适用于非金属包覆层导爆索；索十柔性性能检测方法仪适用十企属包覆层导燥索。
SY/T 6411. 2—20%

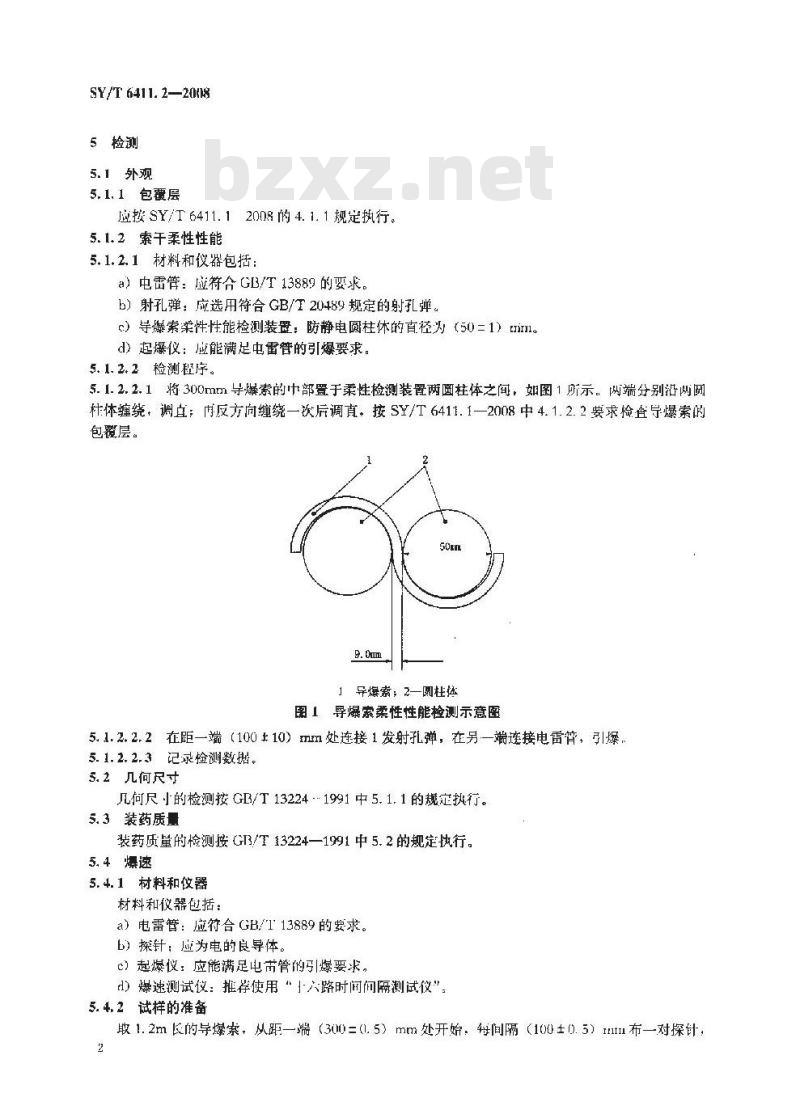

5检测
5.1外观
5.1. 1、包覆层
应按 SY/T 6411. 1 2008的 4. 1. 1 规定执行。5.1.2索干柔性性能
5.1.2.1材料和仪器包括：
a）电雷管：应符合GB/T13889的要求。b）射孔弹：应选用符合GB/T20489规定的射孔弹。c）导爆索柔性性能检测装暨：防静电圆柱体的直径为（50=1）nin。d）起爆仪：应能满足电雷管的引爆要求。5.1.2.2检测程序。
5.1.2.2.1将300mm导爆索的中部置于柔性检测装置两圆柱体之间，如图1所示．两端分别沿两圆杆体缠绕，调真：再反方向缠绕一次后调直，按SY/T6411.1一2008中4.1.2.2要求检查导爆索的包覆层。
1导燥素；2—圆柱体
围 1导爆索柔性性能检测示意图5.1.2.2.2在距一端（100±10）mm处连接1发射孔弹，在另一端连接电雷管，引燥，5.1.2.2.3记录检测数据。
5.2几何尺寸
几何尺的检测按GB/T132241991中5.1.1的规定执行。5.3装药质量
装药质量的检测按GI3/T13224—1991中5.2的规定执行。5.4爆速
5.4.1材料和器
材料和仪器包括：
a）电雷管：应符合GB/T13889的要求。b）探针：应为电的良导体。
）起爆仪：应能满足电市管的引爆要求。）爆速测试仪：推荐使用“1六路时闻间隔测试仪”，5.4.2试样的准备
取1.2m长的导爆索，从距一端（300=01.5）mm处开始，每间隔（100±0.5）1m布一对探针：2
共布八对探针，每对探针按序编号。5.4.3检测程序
5.4.3.1如图2所小连接测试线路。SY/T 6411. 2—2008
1—导様索：2网络源，3—电雷督：4--起爆仪，5一」六路时问问隔测试仪，，计算机图2爆速捡测示意图
5.4.3.2在试详距探针（300±0.3）m一端与电雷管连接，开启爆速测试仪，使其处于正常测试状态。
5.4.3.3引爆电雷管，
5.4.3.4记录检测数据。
5. 4. 4 爆速的计算
爆速的计算按式（1)、式（2）进行：7
式中：
平均爆速的数值，单位为米每秒（m/s），测试段1爆速的数值，单位为米每秒（m/s）；At：第：测试段爆轰波传播时间的数值，单位为纳秒（ns)；测试段编号。
5.5耐热性能
5.5.1材料、仪器及设备
材料、仪器和设备包括：
a）电雷管：应符合GB/T13889的要求。b）起爆仪：成能满是电需管的引爆要求，C）高温装置：应能提供所需试验温度，并能承受导爆索爆炸所产牛的压力，5.5.2检测程序
5.5.2.1敢3m长导爆索，盘成直径（200+10）mm的圆坏，放入高温装置、按照产品的温度指标及保温时间要求进行恒温试验。3
SY/T 6411.2—2008
5.5.2.2待样品冷却后，取出样品，按5Y/T6411.1一2(0108的4.4.2.2检查包爱层。在一端连接电宙管，引燥。
5.5.2.3记录检测数据，
5.6收缩率
5.6.1仪器设备
导爆索收缩率检测装备：位移测量范用为-30-~+30mm，精度0.(m额定温度为300%，精度.3℃
5. 6, 2检测程序
5.6.2.1取三段长度为（50土1）mn的导爆索，记录初始长度。5.布.2.2打开装置电源，使所在测试仪表处丁正常工作状态5.6.2.3将样品放入测试设备内：运行测试软件，按产品技术指标设督关数据。5.6.2.4开启加热系统加温雀设定温度，按规定时间保温届取出样品进行检查5.6.2.5记录检测数据。
5.6.3收缩率的计算
收缩率的计算见式（3）：
s=,×100%
式中：
$——收缩率，用百分数表示；
[—加热后导爆索的长度，单位为毫米（rn);l——加热前导爆索的长度：单位为毫米（nnrn）。5.7耐寒性能
5.7.1材料、仪器及设备
材料、仪器及设备包括：
a）电雷管：应符合GH/T13889的安求。b）起爆仪：应能满足电雷带的引爆要求，）低温装置：应能提供所需试验温遵，d）圆棒：应其备防能电性能。
5.7.2检测程序
5.7.2.1取3m长宁爆索，盘成自径约（200土10）mm的高环，放人（-40土2)℃的低温装置中恒温2h。
5.7.2.2样品取山后：在直径为爆索直径一倍的防静电圆棒上缠绕一圈，然丘调直，反复二次，导爆索包覆层不允许行破裂。
S.7.2.3在一端逆接电雷管，引爆。5.7.2.4记录检测数据，
5. 耐压性能
5.8.1材料、仪器及设备
材料、设器及设备包括：
）电雷管：应符合（GH/T1.3889的要求。）起爆筏：庞能满足出雷管的爆求℃）高温高装置：应能提供试验所需温度和压力，并能尽受由」导爆索爆炸所产生的下力。5. 8. 2检测程序
5.8.2. 1 取0.51m导爆索，在一巅逆接电雷管。4
SY/T 6411. 2—2008
5.8.2.2组装灯的栏品放人高温高压装置内，按产品技术指标设定温度和压力值：并保温保压，5.8.2.3保温保小过后统束后引爆电管。5.8.2.4汇录检测数据。
5.9抗拉性能
抗拉性能检测按（/T：3224-191中5.10.1规定热行：5.10横向输出压力
5.10.1材料、仪器和设备
5.10.1.1材料包括：
a）应力计：官果用测量范脚为1GPa-10G准的锰铜压力传感器。h）探付：应为电的良导体，
c）基板：聚四氟乙烯塑料极，
d）电需管：应符含GB/T13889的要求。5.10.1.2仪器和设备包指：
a）起爆仪：成能满是电雷带的引爆要求。b）脉油恒流源：输山电流2.5A~~9.nAe）水波器：采样速率应不低于250MS/5。d）程控网络源：能输尚满是恒流源触发要求的脉冲电。）同机：精度，1s。
5.10.2检测程序
5.10.2.1取（5(X)=1）rm导索，5.10.2.2如图3所示连接线路：探计接到实际的测试位置，网络頭、延时间步机、恒流源，示波器处于止带待命状态后：连接电亩管，用起爆仪引爆5.10.2.3从示波器读出应力计受压电压最大变化量的数值么LI利力计初始电压的数值L！5.10.2.4u录拾测效据。
500 ru
1电害：2导爆索；3一电探针：4原冲恒流源：5一益铜尺力计：h一起煤仪；7六波游：8同步机；9一网络源图3导爆索横向输出压力检测示意图5.10.3压力的计算
导爆索的横问输出压力的计算见式（4）：=0.60+ 30. 86（兴
SY/T 6411. 2—2008
式中：
力导爆索的横向输出压力的数值，单位为吉帕（GPa)；U一-应计受压电压最大变化量的数值，单位为毫伏（mV）：U一应力计初始电压的数值，单位为毫伏（mV)。5.11标志
12008中7.1和7.2要求执行。
按SY/T 6411.1
