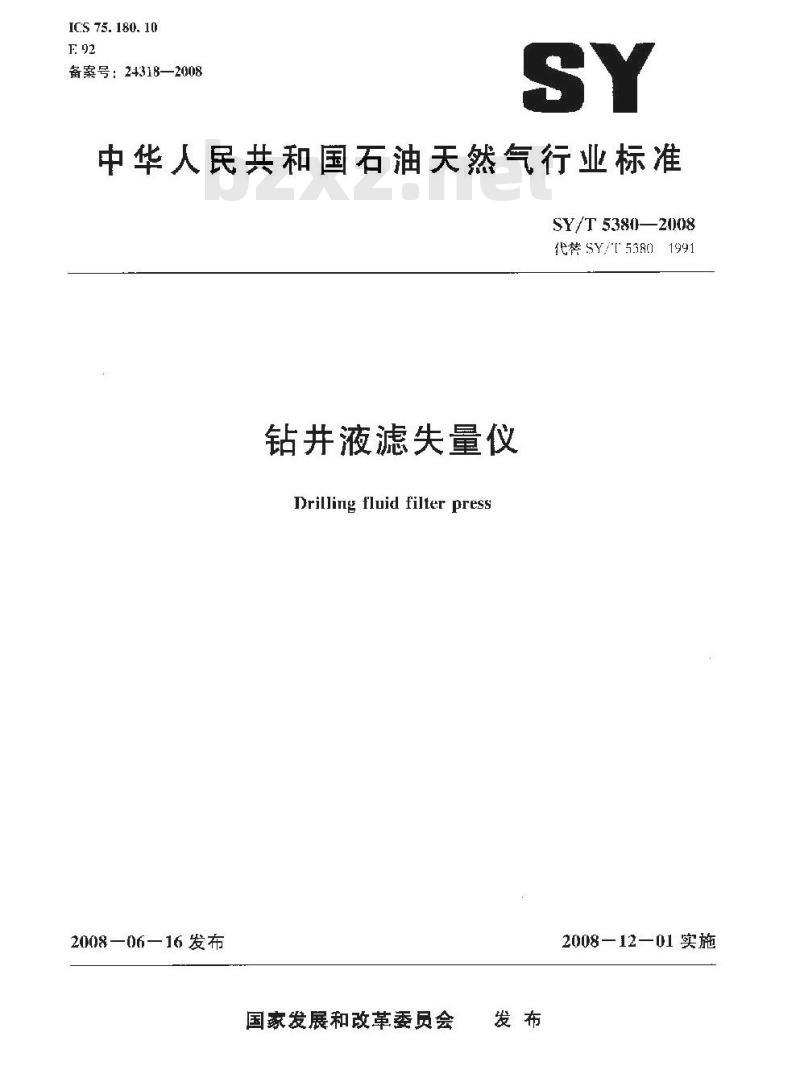

【石油天然气行业标准(SY)】 钻井液滤失量仪

ICS 75. 180. 10
备案号：24318—2008
中华人民共和国石油天然气行业标准SY/T 5380—2008
代替SY/53801991
钻井液滤失量仪
Drilling fluid filter press
2008—06—16 发布
国家发展和改革委员会
2008—12—01实施

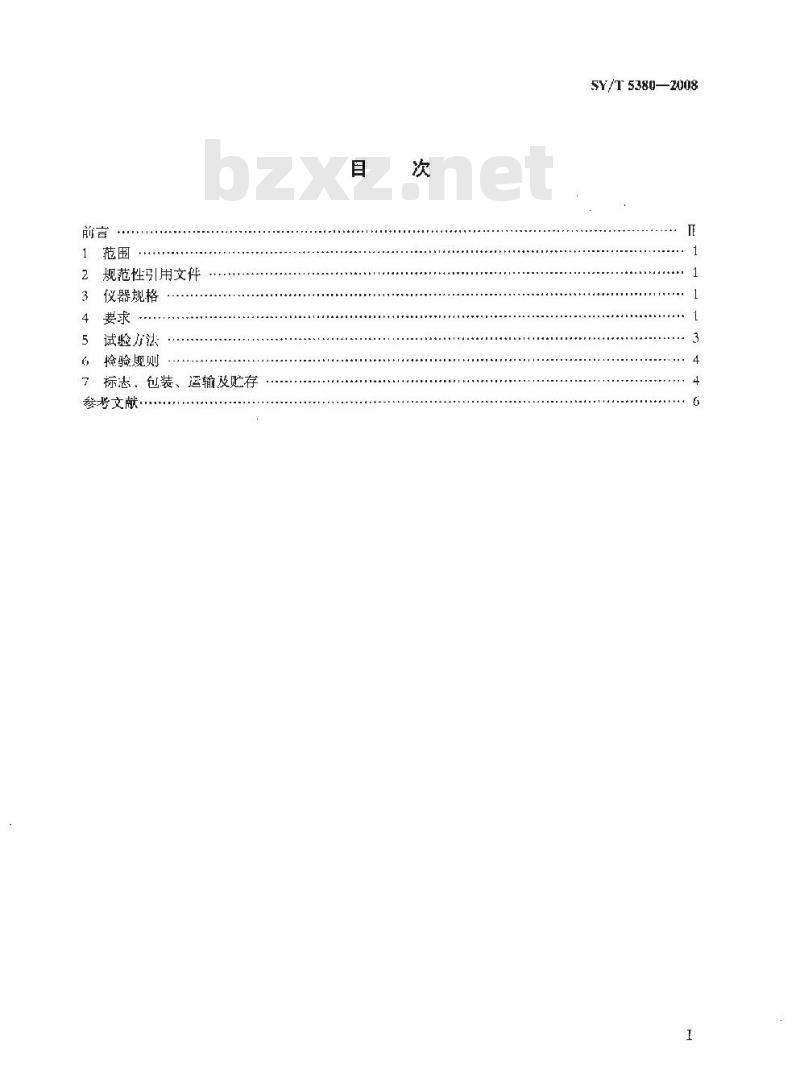

规范性引用文件
仪器规格
试验方法
拾验现则
标志、包装、运输及贮存
参考文献
$Y/T 5380—2008
$Y/T5380—2008

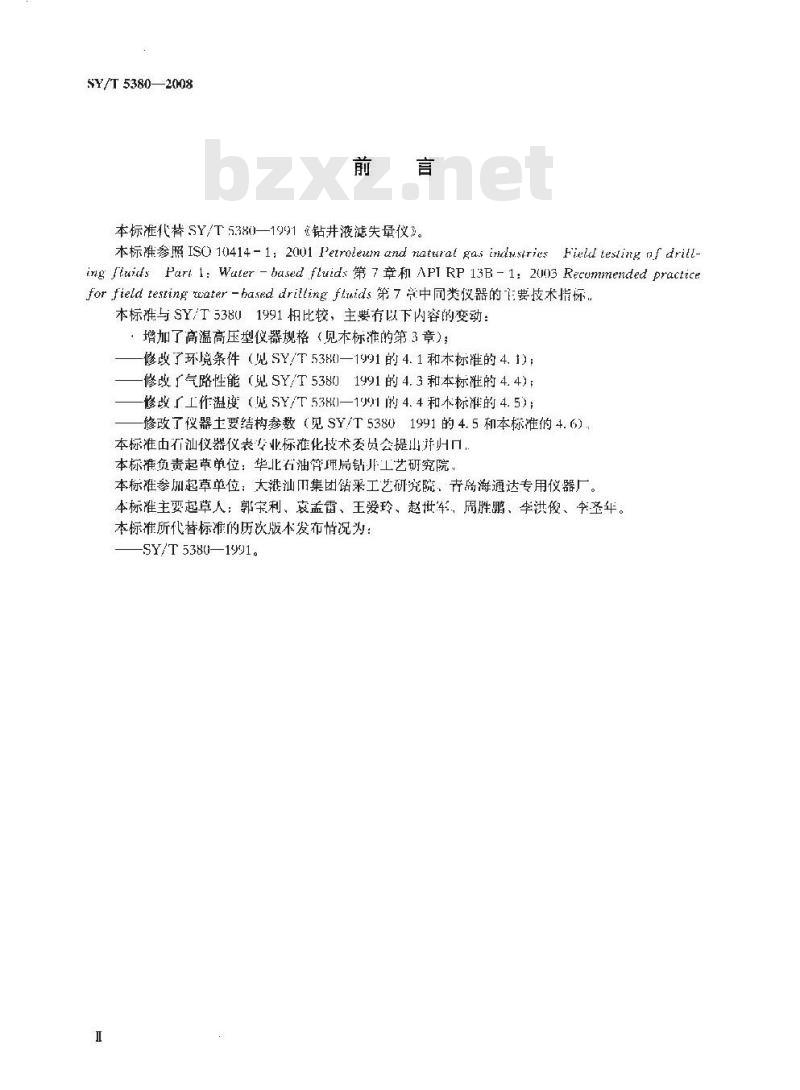

本标准代替SY/T5380—1991钻井液滤失量仪》。本标附参照 ISO 10414-1: 2001 Petroleum and naturat gas indusiries Field testing nf drill-ingfiuidsPart1:Wuter-basedftuids第7章和APIRP13B-1:2003Recommendedpracticeforfieldtestingrater-haseddriltingftxids第7学中同类仪器的主要技术指标。本标谁与SY/T53801991相比较，主要有以下内容的变动：，增加了高温高压型仪器规格（见木标准的第3章)；修改了环境条件（见SY/T53H)—1991的4.1和本标准的4.1)：修改了气路性能（见SY/T538）1991的4.3和本标准的4.4）；修改「工作温度（吨SY/T5380)一1991的4.4和本标准的4.5)；修改了仪器土要结构参数（见SY/T53801991的4.5和本标准伪4.6）本标准由石汕仪器仪表专业标准化技术委员会提山并归口，本标准负责起草单位：华北石油管理局钳川工艺研究院，本标准参加起草单位：大港汕集团钻采工艺研究院、青岛海通达专用仪器厂。本标准主要起草人：郭宇利、袁孟雷、王爱玲、赵世车，周胜鹏、李洪俊、李圣年。本标准所代替标准的历次版本发布情况为：SY/T5380—1991

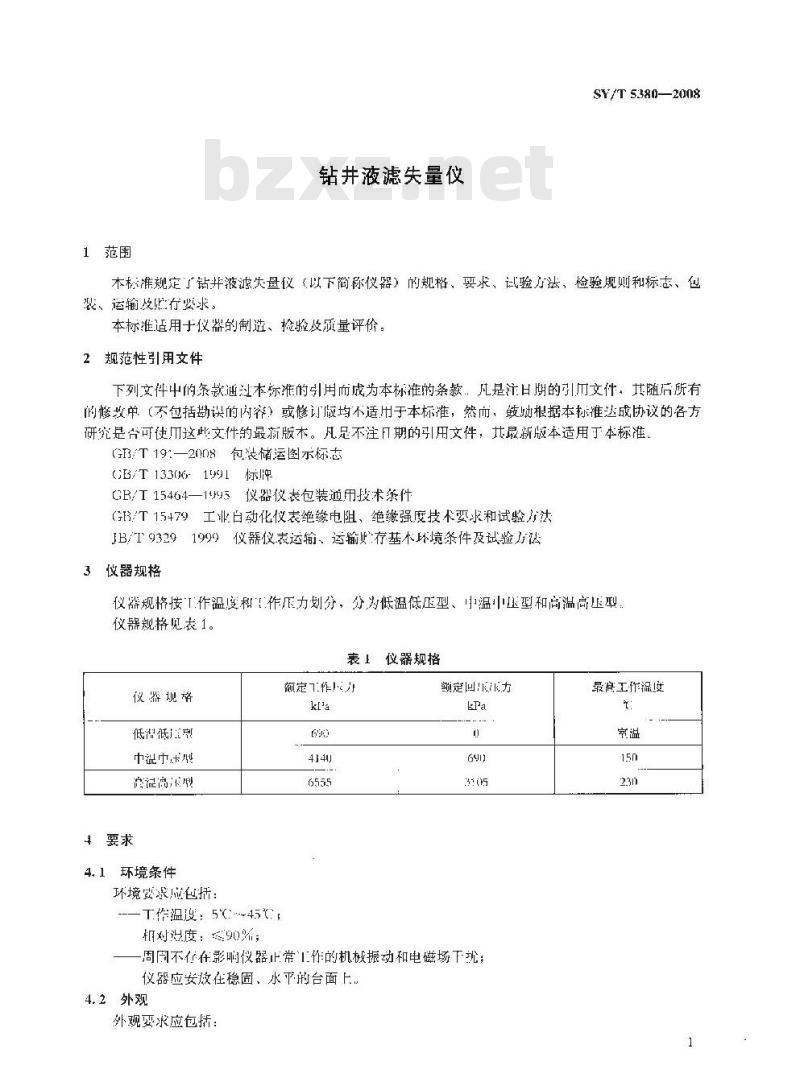

1范围
钻井液滤失量仪
SY /T 5380-2008
本标准规定了钻井液滤失量仪（以下简称仪器）的规格、要求、试验方法、检验舰则和标志、包装、运输疫行要求。
本标准适用于仪器的制造、检验及质量评价：2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款：凡是注日期的引川文件，其随后所有的修放单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓根据本标雄达成协议的各方研究是告可使川这些文件的最新版本。凡足不注日期的引用文件：共晟新版本适用丁本标准。GB/T19:—2008包装储运图示标志GB/T 133061591 标牌
GB/T15464—1M仪器仪表包装通用技术系件（B/T15479工业白动化仪表绝缘电阻、绝缘强度技术要求和试验方汰JB/I93291999仪器仪表运输、运输贮存基木环境条件及试验方法3仪器规格
仪器规格接作温度和「作压力划分，分为低温低压型、中温中函型和高温高压型：仪器规格见表1。
表1仪器规格
仪器现格
低浒低列
中中,卡型
准淀高型
4.1环境条件
环境露求成包括：
-T作温度：5℃~45
相对温度：90%，
额定工作！力
额定回
周固不在影响仪器止常工作的机振动和电磁场下犹：仪器应安放在稳固、水平的台面上，4.2外观
外观要求应包括：
最高工作温
SY/T S380—2008

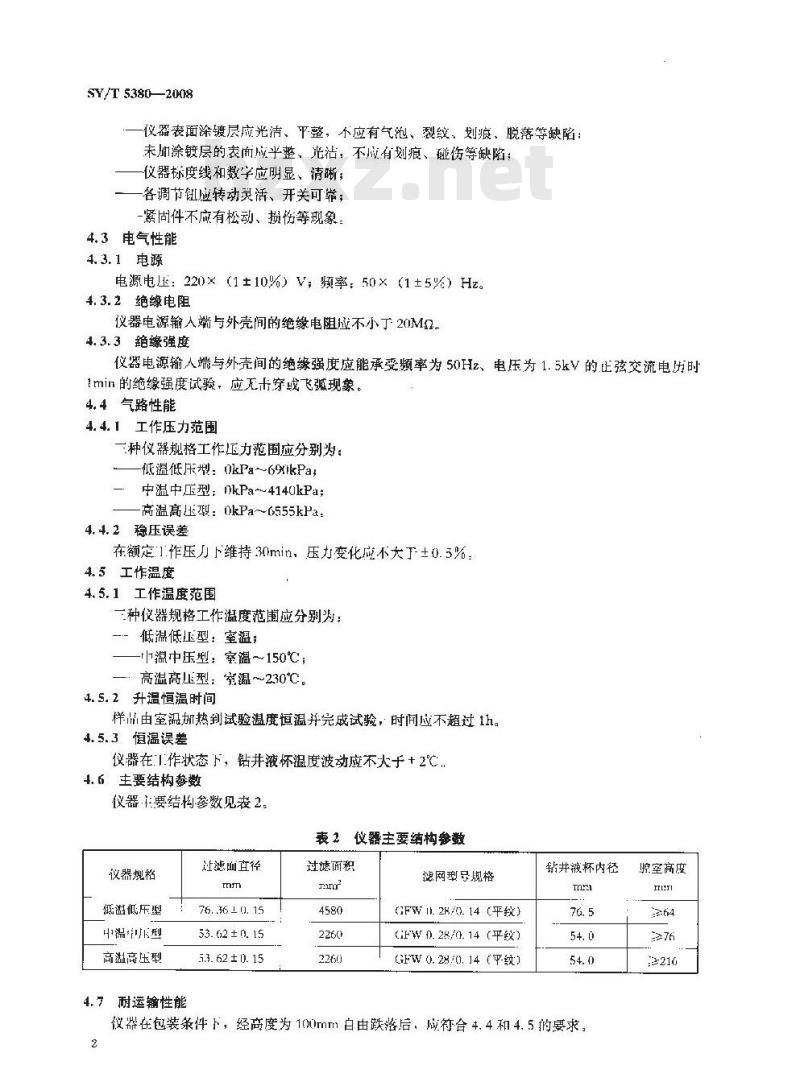

仪器表面涂镀层应光洁、平整，不应有气泡、裂纹、划痕、脱落等缺陷：未加涂镀层的表前成平整、光洁，不应有划痕、碰伤等缺陷；仪器标度线和数字应明显、清晰，各调节钮应转动灵活、开关可靠；紧固件不应有松动、损伤等现象：4.3电气性能
4.3.1电源
电源电压：220×（1±10%）V，频率：50×（1±5%）Hz。4.3.2绝缘电阻
仪器电源输入端与外壳间的绝缘电阻应不小丁20MQ2.4.3.3绝缘强度www.bzxz.net
仪器电源输人端与外壳间的绝缘强度应能承变频率为50Hz、电压为1.5kV的正弦交流电历时1min的绝缘强度试验，应无击穿或飞弧现象。4.4气路性能
4.4.1工作压力范围
三种仪器规格工作压力范围应分别为：低温低压型：0kPa～6kPa；
中溢中压型：0kPa~4140kPa；
高温高压型：0kPa～(555kPa.
4.4.2稳压误差
在额定1作压力下维持3min，压力变化应不大于±0.5%：4.5工作温度
4.5.1工作温度范围
三种仪器规格工作温度范围应分别为：一-低温低压型，室温；
中温中压型：室温～150℃;
高温高压型：案温～230℃。
4.5.2升温恒温时间
样品由室温加热到试验温度恒温并完成试验，时间应不超过1h。4.5.3恒温误差
仪器在1作状态下，钻井液怀温度波动应不大于+2℃.4.6主要结构参数
仪器主要结构参数见表2。
表 2仪器主要结构参数
仪器规格
低溢低压型
中温尔型
高溢高压型
4.7耐运输性能
让滤山直径
76. 36 1 0. 15
53. 62 ± 0. 15
5.3. 62 ± 0. 15
过滤面积
滤网型号规格
(GFW.28/0.14（平）
GFW0.28/0.14（平纹）
GFW 0. 28/0. 14 (平纹)
钻井被杯内径
仪器在包装条件下，经高度为100mm白由跌落后，应符合4.4和4.5的要求2
控空高度
5试验方法
5.1试验条件
5.1.1环境条件
试验环境条件同4.1。
5.1,2试验仪器及要求
所需试验仪器及要求见表3
兆欧表
绝缘电压试验装置
温度计
游标卡尺
5.2外观检验
表3试验仪器及要求
规格及技术要束
直流 500V，500Mm
输山功率不小于0.25kV·A
0℃～150℃,100℃~～250T
0mn--150mm, 0.01mm
用口视法检验仪器外观质量，应符个4.2的要求。5.3电气性能试验
5.3.1绝缘电阻试验
SY/T 53802008
按GB/T15479的规定，用兆欧表测量仪器电源输入端与外壳间的绝缘电阻，应符合4.3.2的婴求。
5.3.2绝缘强度试验
按GB/T15479的规定，用绝缘电压试验装置做仪器电源输人端与外壳间的绝缘强度试验，应符介4.3.3的要求：
5.4气路性能试验
5.4.1工作压力范围试验
将俊器按规定操作，接道气源，调节加压阀，按仪器规格给定额定压力，观测压力显示值，应符合4. 4. 1的要求。
5. 4.2 稳压试验
将仪器按规定操作，输人额定工作压力，维持30min，读取压力表示值；应符衍合4.4.2的要求。5.5工作温度试验
5.1.1工作温度范围试验
按规定操作仪器：在钻并液杯内按规定注入普通水基钻井液样品，用温度计测量钻井液杯的温度，观察温度计指示，仪器工作温度范围应符合4.5.1的要求。5.5.2升温恒温时间试验
首先预热仪器加热器到试验温度，然后将装好样品的钻升液杯放入加热器内，开始用秒表记录样品由室温加热到试验温度恒温并完成试验的时问，成符合4.5.2的要求，5.5.3恒温误差试验
仪器恒温后观察温度计指示，记录在30tmin内温度波动的最高值和最低值，应符介4.5.3的要求.
5,6主要结构参数检验
用游标下尺和百尺分别测量表2中仪器的主要结构参数，应符合表2的要求。3
SY/T 5380—2008
5.7耐运输性能试验
仪器在包装条件下，按JB/T93291999中4.5的规定进行白由跌落性能试验：然后按5.4和5.5的试验方法迹行仪器试验，试验结果应符合4.7要求。6检验规则
6.1出广检验
每台仪器都应进行出厂检验。出厂检验项口见表4：仪器检验合格详附有产品合格证，方准了出！。
6.2型式检验
6.2.1仪器有下列情况之一时，应进行型式检验，一新产品或老产品转厂生产的定型鉴定；设计、丁艺战所使用材料变更可能引起质量变化：出厂检验结果与工次型式检验有较人差异：行业测试评定或上管部门提出求；正带生产的产品，每年一次进行定期抽检。6.2.2仪器检验项月见表4。
表4仪器检验项目
检验项月
电气性能
气路性能
T作温度
土要结构参数
耐运鞘性能
\响”表示必检项口。
“”表示非必检项口，
抽样方案及判定规则
试验要求
试验方法
检验类型
出」检验
仪器迹行型式检验时，按每批产品数量的5%随机抛样，征一般不得少十一台：型式检验
仪器第一次抽检全部合格，判定为合格；若抽检不合格总项次超过两个（包括异台同项的两个），判定为不合格；若抽检不合格总项次不越过两个（包括同台异项或异台异项的两个），应进行第二次加倍抽检。第二次抽查全部合格时，仪将第次不合格产品返修：判定为合格；若仍有，个顶次不合格，则全部判定为不合格：
7标志、包装、运输及存
7.1标志
在仪器适当位置固定产品铭牌，产品标牌应符介GB/T133161991的规定，并包括下内容：制造厂商或商标；
仪器名称及型号：
一执行标准文号：
制造编号及日期。
包装储运标志应符合GB/T191—2008的规定包装
仪器的包装应合GB/T15464
1995的相美规定，
随机文件：产品装箱清单、产品出厂合格证、产品使用说明书运输
仪器运输附应防水、防湿，不应刷烈震动、撞击、翻倒和滚动7. 4贮存
SY/T 5380—2008
仪器应贮存在相对凝度不大于9%的通风室内，周围空（不贪右对仪器产生腐蚀作用的石害物质
仪器贮存时，每半年应通电检查一次。5
SY/T 5380—2008
参考文献
[1]GB/T5330—2003
：工业用金属丝编织方孔筛网
