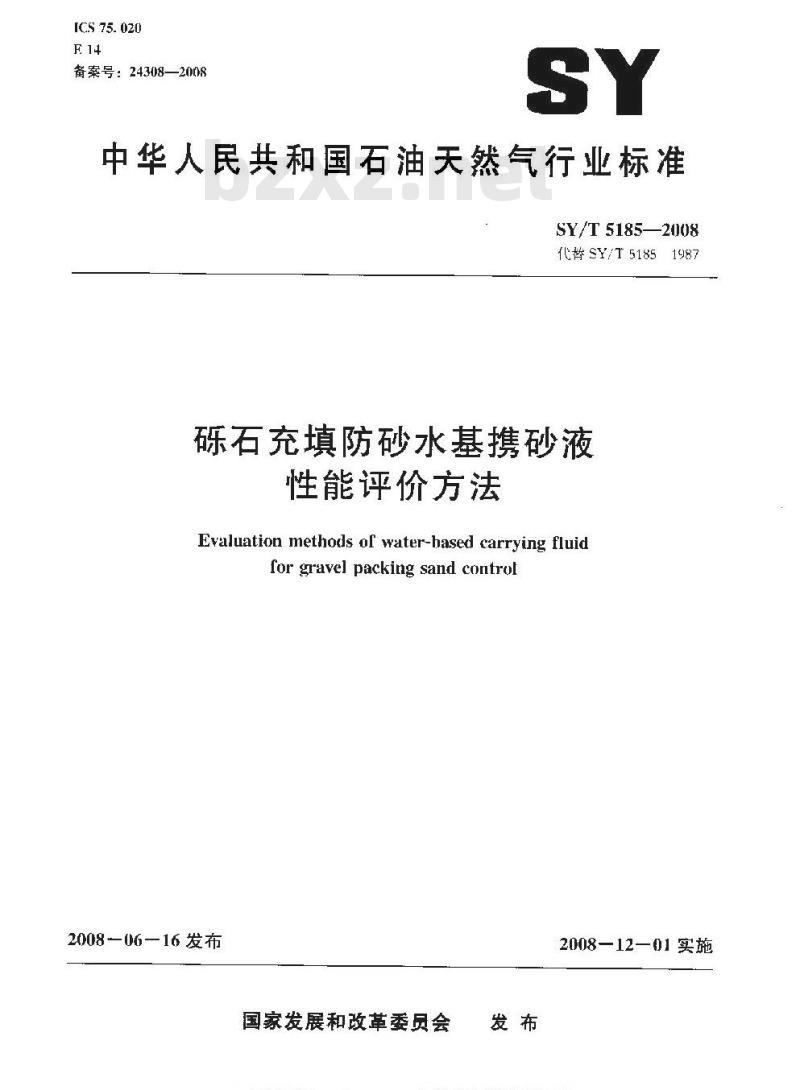

【石油天然气行业标准(SY)】 砾石充填防砂水基携砂液性能评价方法

ICS 75. 020
备案号：24308—2008
中华人民共和国石油天然气行业标准SY/T 5185—2008
代替SY/T51851987
砾石充填防砂水基携砂液
性能评价方法
Evaluation methods of water-hased carrying fluidfor gravel packing sand control2008—06—16发布
国家发展和改革委员会
2008—12—01实施

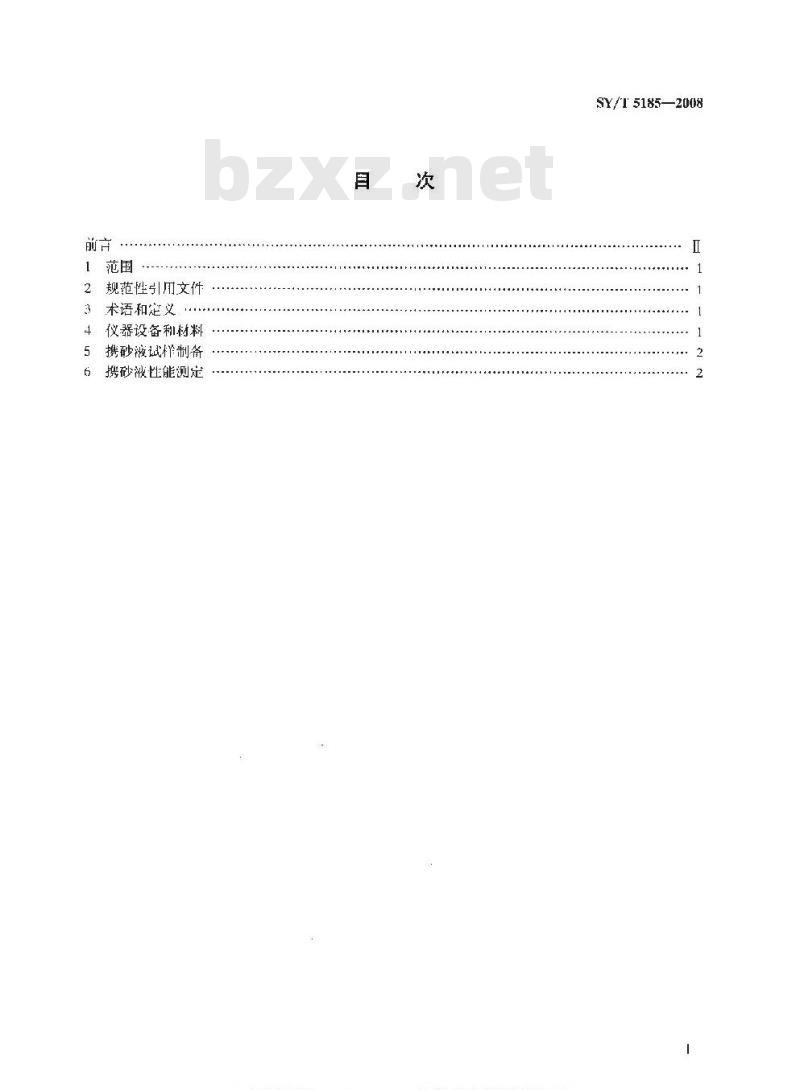

2规范性引用文件
术语和定义
4仪器设备和材料
携砂羧试样制备
携砂液性能测定
SY/T5185—2008
SY/T 5185-—2018此内容来自标准下载网
本标准修订代替SY/T5185—1987砾石充填防砂水基砂液性能评价推荐方法》。本标准与SY/T5185一1987相比，十要变化如下：一简化术语和定义（1987年版的第3章。本版的第3章）；将携砂液分为稠化水型携砂液和冻胶型滤砂液两种类型进行试样的制备（1987年版的第5章，本版的第5章)：
将悬砂性改为樊砂能力：对砾右沉降速度的测定方法作了补充完善（1987年版的6.2，本版的6. 2)
将稳定性中的抗机械剪切性改为耐温耐剪切能力测定，删除了耐酸碱性、耐温性，耐盐性（1987年版的6.3，本版的6.3)：删除了携砂液与地层及地层流休配伍性、粉剂水分利粉剂水不溶物的测定方法（1987年版的 6. 5, 6. 6. 1 和 6. 6. 2) ;删除了孺砂液管路摩阻和性能的现场检测方法（1987年版的6.8和第7章）；在破胶性能中增加了破胶液表而、界面张力的测定方法（本版的6.4.2)；一在滤失性能的测定中引用了规范性用文件的滤失仪测定静态滤失性方法（1987年版的6.7，本版的6.6)：
51987中各项性能的测定记录表格（1987年版的第6章），删去了5Y/15185
本标滩巾采油采气专业标准化委员会提出并归口。本标雅起草单位：中润石油化工股份有限公司胜利油用分公司采油工艺研究院。本标准主耍起草人：姜静、吴建平、武明鸣。衣春霞、宋金波、龙碧英、吴琼。本标准所代替标准的历次版本发布情况为：SY/T5185--1987.
1范围
砾石充填防砂水基携砂液性能评价方法本标准规楚了砾石充填防砂用水基携砂液的性能评价方法。本标准适用于砾石充填防砂用水基携砂液的性能评价。2规范性引用文件
SY/T 5185—2008
下列文件中的条款通过本标准的引用而成为本标准的条款，凡足注日期的引用文作，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准、然而，鼓励极抛本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注山期的引用文件，其最新版本适用丁本标准SY/T5107-2(05水基压裂液性能评价方法3术语和定义
下列术谱和定义适用于木标准。3.1
携砂液
sand carrying fluid
油水折充填防砂作业中携带磁石的液体3.2
water-based carrying fluid
水基摆砂液
以水作为溶剂，加人增黏剂配制的摊砂液。3.3
捞砂比 (砂比)
the ratio of sand to liguid充填铄石与携砂渡的体积比。
拱砂液残渣
carrying luid residue
在储层温度下，携砂液破胶后其破胶水化液中的不溶性物质。3. 5
岩心渗透率的伤害率therateof damagetocnrepermeability在定温恒乐时，注入携砂液滤液前、后岩心油相渗透率的值与挤入携砂液滤液前岩心油相渗透率的此比值。
仪器设备和材料
4.1石英砂：粒径0.4drnm~-0.80mm.4.2试验筛：孔径0.420mm（40口）、孔径0.500mm（35日）。4.3
容量瓶：500ml.，1000mL
移液管：10mL，分度值（.2mL：4.5
量筒：250ml..
天：感量0.1和感量0.0001g.
楚时钟利1秒表，
SY/T 5185--2008
4.8搅拌器：吴茵混调器或同葵产品。4.9常压同轴圆简旋转黏度计：范35型或闹类产品。4.10品氏毛细管黏度计=
4.11恒温水浴：室温-~100℃：控温精度±1℃。4.12恒温「燥箱：室温-200，控温精度±2℃S携砂液试样制备
5.1试样制备要求
由携砂波试样的提供方对携砂液的名称代号、配方红成（组分可用代号）、添加剂名称（或代号）、纯度级别、浓度、用量以及配制水质（化度、H值等）、携砂液配方各组分加人顺序和方式、制条件和注意事项等逐·说明5.2稠化水型携砂液试样制备
按配力量取需要配制携砂液量的试验用水，倒人搅拌器中，调节搅拌器转速至液体形成的漩涡可以见到搅拌器聚叶中轴顶端为止，保持搅拌器问速转动，按照配方顺序依饮称取（准确室门周）或用移液管罩收所需增黏剂和添加剂的量，加人搅拌器中，增黏剂应缓慢加人，避免形成鱼眼，并时刻调整转速以保证达到上述漩涡状念：增黏剂和添加剂全部加完后维持原转速继续搅拌5min，形成均匀溶液，停止搅拌。将已配制好的携砂液例人烧杯中：盖上表面皿，置于30℃土1℃水浴内静止世温4h，使黏度趋于稳定。
5.3冻胶型捞砂液试样制备
5.3.1按5.2稠化水型携砂液试样制备方法制备冻胶型携砂液基液，量取试验所需量的基液倒入搅拦器中，调节搅洋器转速，使液面形成漩涡，直个液体形成的漩涡可以见到搅拌器浆叶中轴顶端为止，保持搅拌器恒速转动，然后按交联比要求加人交联剂溶液，恒速搅拌直到液面微微突起，形成能挑提的均每冻胶，
5.3.2次成型冻胶制备。按配方量取需要配制携砂液量的试验用水，倒人揽择器中，调节搅拌器转速至液体形成的漩涡可以见到揽择器案叶中轴顶端为止，保持搅器恒速转动，按照配方顺序依次将所需的增黏剂、交联剂、防腐剂、表面活性剂等化学添加剂称取（准确至0.1g）或用移液誉量取后缓慢加人搅拌器中，如究后维持原转速继续搅拌直到液面微微突起，形成能挑挂的均勾冻胶。6捞砂液性能测定
6.1表观黏度测定
将用现场配制水按5.2配制的携砂液.35们ml.倒入黏度计样品杯中，改人温度为：31℃的恒温水浴中：恒温4h，用范35型旋转黏度计测定转速为100r/nit时的表观黏度。做平行试验，测定结果之差不人于1. 5 mPa ·s：取算术平均值6.2捞砂能力测定
6.2.1砾石沉降速度测定
6. 2. 1.1 将石英 ((1. 41rm~~l. 8mum） 依次过 0. 5(0mm 试验筛和 0. 420tm) 试验筛： 取(. 42(mm试验端上行英砂（0.420mrm~-0.500mm）作为测定砾石沉降速度所用有英砂。6.2.1.2将250ml.携砂液倒人量简中，置于温度为3℃±1℃恒温水浴1，待恒温后，用锻子取一粒过筛后的右英砂（0.420mml).500mm）放人液而下2cm处，松开镊子，使其白然沉降。6.2.1.3记录行英砂均匀沉降一定距离1所需时间t，L露大于20c1：重复测定三次，相对误差成小于+5%：
6.2.1.4砾右沉降速度按式（1）计算：2
..com武中：
-砾石沉降速度：单位为米每分（m/mi1）：I—-砾石沉降离，单位为米（m）；砾石沉降时间，单位对分（mi）。6.2.2悬砂能力测定
SY/F 5185-2008
6.2.2.1在室温下，量取50U1L携砂澈倒人1000ml.烧杯中，用搅扑器搅拌，控制转速在500r/min！100r/min，按携砂比10%加人右英砂（0.4rmm~0.8mm），10min后停止搅择，观察混砂均勾程度和悬砂效果，记录右部沉降至容器底部所需时间。6.2.2.2重新量取携砂液，提高转速至10our/min=20r/min，重复6.2.2.1试验步骤。6.2.2.3重复6.2.2.1和6.2.2.2试验步骤，分别做满砂比为20%，30%，50%，75，100%时的总砂实验，记录砾石全部沉降所需时间。6.3耐温耐剪切能力测定
携砂液耐温耐剪划能力按SY/I5107—2005中G.6的规定测定。6.1破胶性能测定
6.4,1破胶时间测定
取冻胶型砂液1ImL，装入密闭容器，置」恒温水浴中，在模拟地层温度下被胶。每隔定时问观察压裂液表观黏度变化，帮日测表观黏度较低时：用品氏毛细管黏度计测定不网时间破胶液的表观黏：以时问为横坐标：破胶液表观黏度为纵坐标作图，出图读出破胶液表观黏度为5m·时的恒温时间为冻胶型携砂液的破胶时间6.4.2破胶液表面、界面张力测定测定冻胶型携液破胶表而、界而张力按SY/T51072005中6.13.2的规定进行6.5残渣含量测定
(1.5.1稠化水型携砂液残渣含量测定6.5.1.1按5.2制备稠化水型携纱液，量取定量体积V的稠化水型境砂液，移人已烘干称量后的玻磨烧杯，将玻璃烧杯放人恒温出热下燥箱中烘十，在温度105℃土2℃条件下烘干至恒量，其值为m。6.5.1.2稠化水型携液残渣含量按式（2）计算：m×1000
携砂液残洁含量，单位为毫克每升（mg/L)残渣质量，单位为毫克（ng）；V—--携秒液而量，单位为毫【ml）。6.5.2冻胶型携砂液残渣含量测定(2)
按5.3制备冻胶型携砂液，按SY/T5107—2005中6.14的离心分离法，测定冻胶型携沙液潜含量
6.6静态滤失性测定
携砂液静态滤失性测定按SY/T5107—2005中6.9的规定快行。6.7滤液对岩心透率损害率测定
携砂液滤液对岩心渗透率炭害率测定按SY/T5107—2015中6.10的规定执行。3
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
