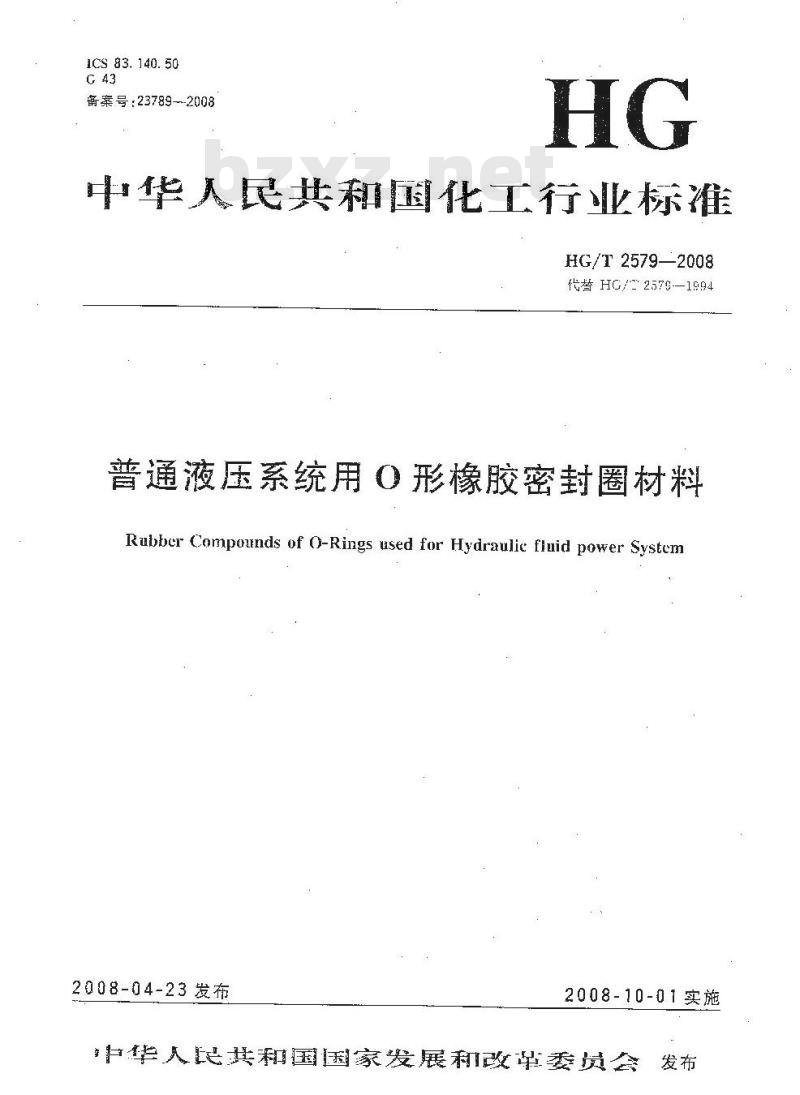

【化工行业标准(HG)】 普通液压系统用O形橡胶密封圈材料

ICS 83. 140. 50
备案号：23789--2008
中华人民共和国化工行业标准
HG/T2579—2008
代替HG/2579—1994
普通液压系统用0形橡胶密封圈材料Rubbcr Compounds of O-Rings used for Hydraulie fluid power System2008-04-23发布
2008-10-01实施
华人民共和国国家发展和政草委员会发布
HG/T 2579—2008
本标准代替HG/T2579--1994&0形圈橡胶材料第1部分：用于普通液压系统》，木标准与HG/T2579--1994相比主要变化如下标准名称改为《普通液压系统用0形橡胶密封菌材料》：增加英文标题名称；
删除了材料-等品的性能要求；
删除了○形圈的外观质量和尺寸公差要求；调整了材料的基本物理性能指标；增加附录A基本物理性能代码。
本标雅的附录A是资料性附录，
本标准由中国石油和化学工业协会提出。本标准由全国橡胶与修胶制品标准化技术委员会密封制品分技术委员会（SAC/TC35/SC3)归口。本标准起草单位：安徽宁国中鼎密封件股份有限公司、西北橡胶塑料研究设计院、湖北派克密封有限公司、原平市泰宝密封有限公司。本标准主要起草人：藜佩亮、高静茹、李尚珍、贸宪宝。本标准所代替标准的历次版本发布情况：GB7038—86、IIG/T2579—1994。范围
普通液压系统用0形橡胶密封圈材料HG/T2579—2008
本标准规定了普通液压系统耐石油基液压油和润油（脂)用○形橡胶密封圈材料的分类，婴求、试验方法、检验规则及标识，包装、贮存。本标准适用于普道液压系统耐石油基液压油和润滑油（脂）、工作温度范固分别为一40CI-100℃和—25℃～+125℃的O形橡胶密封圈材料。注：本标准仅规定了0形橡校客封圈的材料要求，不涉及口形像胶密封的尺寸和外观要求。○形固的尺寸和公差宜根据实际情况从GB/T3152.1α液压气动用0形稳控密封圈第1部分：尺寸系列和公差3it选取：0形圈的外观质坚要求宜满足GB/T3452.2《液压气动用0形橡胶密封围第2部分：外观质量检验规范》中的相关要求。2
规范性引用文件
下列文件中的条款通过本标准的引用而成为本标罹的条款。凡是注口期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标谁，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。CGB/T528—1998硫化橡胶或热塑性橡胶拉伸应力应变性能的测定（c9VISO37：1994）GB/T531—1999橡胶袖珍硬度计压入硬度试验方法(itltISO7619：1986)GB/T1682-1994硫化橡胶跪性温度测定单试样法GB/T1690—1992硫化橡胶耐液体试验方法（nenISO1817：1985）GB/T 3512—2001
硫化橡胶或热塑性橡胶热空气加速老化和耐热试验（eqvISO188：1994）GB/T5720—1993
〇形橡胶密封圈试验方法
GB/T 6031 -1998
GB/T 7759—1996
ISO 815 : 199)
3分类
3.1分类
硫化橡胶或热性像胶硬度的测定（10-~100IRHD)（idtISO481994）硫化橡胶
热塑性橡胶常温、高温和低温下形变压缩永久变形测定（cIV本标准规定的○形橡胶密封圈材料按其工作温度范围分为I、Ⅱ两类。每类分为四个硬度等级，I类工作温度范用为—4G℃～+100℃，Ⅱ类工作温度范围为--25℃～+125℃3.2标记示例
O形橡胶密封圈材料按“用途、类型、基本物理性能代码、标推号”进行标记。表中材料基术物性
能数字代码见附录A。
示例：
HG/T 2579
一标准号
压缩永久变形最大值代码
一拉断伸长牵最小值代码
拉伸强度最小值代码
覆度值代码
微压系统用心形圈I类材料
HG/T2579—2008
0形橡胶密封圈材料的物理性能应符合表1或表2的规定，I类橡胶材料的物理性能
诞度(IRIID或邵尔A)/度
拉伸强度（最小）/MPs
拉断伸长率(最小)/%
压缩永久变形，B型试样
100℃×22h(最大)/%
热气老化100℃×70h
硬度变化/度
拉伸强度变化率(最大)/%
拉断仲长率变化率(最大)/%
耐液体100℃×70h
于#标准油
硬度变化/度
体积变化率/%
3#标准润
硬度变化/度
休积变化率/%
脆性温度(不高于)/℃
诞度拉伸强度（最小)/MIPa
拉断伸长率（最小)/%
未缩水久变形，B型试样
125℃×22h（最大)/%
热空气老化125℃×70h
硬度变化/度
拉伸强度变化率（最大)/%
拉断伸长率变化率（最大)/%
耐液体125℃×70h
1标准油
砸度变化/胺
体积变化率/%
3=标准油
硬度变化/变
体积变化率/%
性温度（不高于)/℃
XI6455
0-- --10
—10~-—5
G-a-20
Y17445
3~+了
8～ +5
-0~+18
I类橡胶材料的物理性能
YI6454
0～ 110
-5~+10
—10～+5
—15~ 0
-5～+10
- 15 ~ 0
YI8535下载标准就来标准下载网
{~ +10
3---— 6
—12~0
0～+16
Yn8535
0-~+10
: 5-~+8
0～+20
Y19525
-6~- 5
YI9522
0～+10
—12~0
0~--20
5试验方法
HG/T2579—2008
5.1取样
试验试样采用与产品的同批胶料，制备硫化程度相当的试样，也可出供需双方商定，采用○形圈为试样进行试验。
5.2方法
5.2.1硬度的测定按照GB/T5720-1993.CB/T531—1999及GB/T6031—1998进行。5.2.2拉伸强度、拉断伸长率的测定按照GB/T572C—1993或GB/T528—1998进行。5.2.3压缩永久变形的测定按照GB/T5720--1993或GB/T·7759—1996选行。5.2.4耐液休试验按照GB/T5720-1993或GB/T1690—1992进行。5.2.5热空气老化试验按照GB/T5720-1993或GB/13512—200]进行。5.2.6低温脆性试验按照GB/T1682—1994进行。6
检验规则
同班同机台生产的相同胶料以不多于3c0kg为一批6.1
每批胶料的物理性能应按照表1或表2中硬度、拉伸强度、证断伸长率的要求，进行检验。6.2
6.3当有下列情况之一时，应对标准规定的技术要求进行全项检验。a）产品转厂生产或新产品定型鉴定时，h）正式生产后，如结构、材料，工艺有较大改变可能影响品性能时c）正常生产每一季度。
d）产品停产三个月以上，恢复生产时。e）出厂检验结果与上欧型式检验有较大差异时。f）国家质量监督机构提出进行型式检验的要求时6.4当胶料的物理性能检验不合格时，应取双倍试样对不合格项目进行复验，复验仍不合济，允许修炼一次，修炼后应进行全项物性检验，若仍有一项不台格，则该批胶将为不合格品。7标识、包装及贮存
7.1每批胶料应标明胶料名称或代号、制造批号、制造日期，合格标签。7.2应采用对胶料无损害，无污染的材料进行包装，避免灰尘等异物附差在胶料的表面。7.3胶料应贮存在温度30℃以下，相对湿度80%以下，离热源至少1m并适当通风的环境中。7.4胶料在贮存期间应避免日光及其他含较强紫外线光源的直接照射，不充许与酸、碱、油类及各溶剂接触。
7.5遵守7.2、7.3、7.4条情况下，胶料的存期不超过三个月。ET
HG/T 2579--2008
附蒙A
（资料性渐录】
基本物理性能数字代码
基术物埋性能数字代码列于表 A.1.表A.1
不规定
36--45
拉伸强度
(最小)/MPa
基本物理性能数字代码
拉断伸长率
(最小)/%
不规定
不规定
正缩承久变形
（在类别温度下22h)（最大)/%
标准号
IIG/T 3880—206
HG/T 3397—2008
HG/T22942007
HG/T 2206—2C07
HG/T 3980—2007
HG/T3328—2007
HG/T4C74-20C8
HG/T 2579—2008
近期出版密封制品类部分化工行业标准目录标准名称
耐证负压内包骨架旋转轴“唇形密封图橡胶密封件-110℃:热水供应管道的管接口密扩图一材料规范彩色电视机用橡胶高压帽
彩色显像管带橡胶换了
汽车辅承用密封圈
采煤综合机械化设备概胶密封件用胶料驴气柜而橡胶密封膜
普通液玉系统润O形橡胶密射周材料HG/T2579--2008
华人民共和日
化工行业标准
普通液压系统用○形豫胶密封圈材料HG/T2579—2008
片版发行：化学1业出微社
共京东城区当年湖磨街-3号邮政编马.20G1\）北京云沿乐剧有限责任公司印装88×:2301/6享数千字
2nC8年9月北京筛「版第1次印刷#号：155025：0839
购书咨询：013-645-8888
售后服务：010-64518899
址：hrrp：//cip.ccn.cn
凡购买本书，如有缺摄质益间题，本证销售中心负支调模。定价：8.00元
版权所有违者必究
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
