【建筑材料行业标准(JC)】 吸声用穿孔石膏板

备案号：22919—2008
中华人民共和国建材行业标准
JC/T8032007
代替JC/803-1989（1996)
吸声用穿孔石膏板
Perforated gypsum board for acoustic use2007-09-22发布
2008-04-01 实施
中华人民共和国国家发展和改革委员会发布

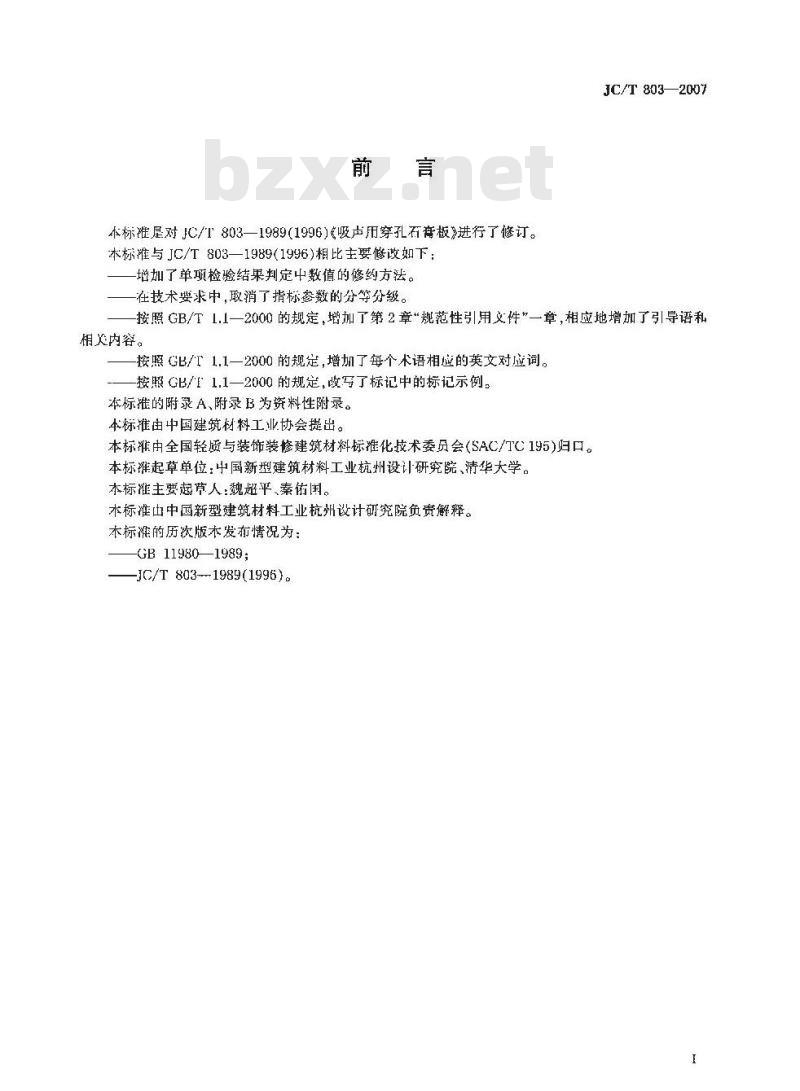

本标准是对JC/T803—1989(1996)吸声用穿孔石衰板》进行了修订。本标准与JC/T 803—1989(1996)相比主要修设如下：增加了单项检验结果判定中数值的修约方法。在技术要求中,取消了指标参数的分等分级。JC/T 803—2007
按照GB/T1.1一2000的规定，增加了第2章“规范性引用义件”一章，相应地增加了引导语私桐艾肉容。
按照GB/T1.1一2000的规定，增加了每个术语相应的英文对应词。-按照GB/T1.1一2000的规定，收写了标记中的标记示例。本标准的附录A、附录B为资料性附录。本标准由中国建筑材料工业协会提出。本标准由全国轻质与装饰装修建筑材料标准化技术委员会(SAC/TC195)归口。本标起草单位：中国新型建筑材料工业杭州设计研究院、清华大学。本标准主要起草人魏超平、秦佑国。木标准山中国新型建筑材料工业杭州设计研究院负贵解释。本标准的历次版本发布情况为：GB11980—1989;
—JC/T 803--1989(1996)。

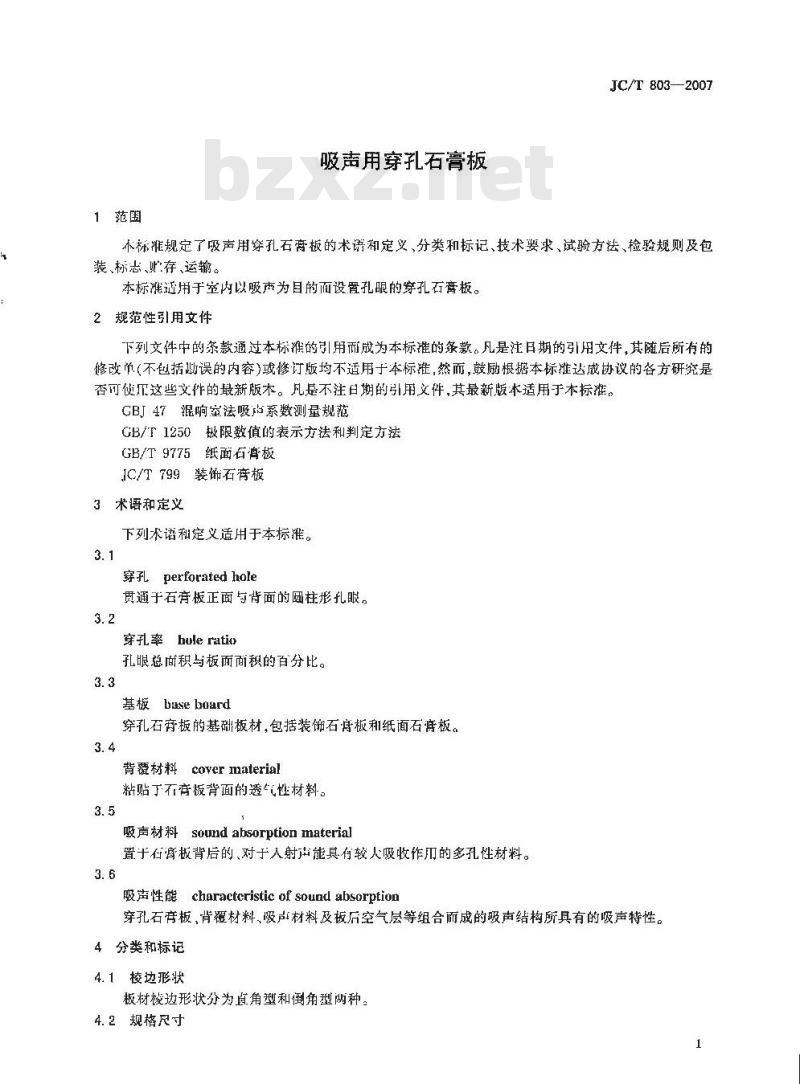

1范围
吸声用穿孔石膏板
JC/T803—2007
不标规定了吸声用穿孔石膏板的术语和定义、分类和标记、技术要求、试验方法、检验规则及包装、标志、贮存、运输。
本标灌适用于室内以吸声为目的而设置孔眼的穿孔石膏板。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括谢误的内容或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使尺这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GBJ47混响室法吸市系数测量规范GB/T1250极限数值的表示方法和判定方法GB/T9775纸面石膏板
JC/T799装饰石宵板
3术语和定义
下列术语和定义适用于本标准。3.1
穿孔perforated hole
贯通于石旁板正面与背面的圆柱形孔眼，3.2
穿孔率，hule ratio
孔眼总面积与板而面积的百分比。3.3
基板base board
穿孔石窃板的基础板材，包括装饰石岛板和纸面石渡板。3.4
背覆材料cover material
粘贴丁石旁板背面的透气性材料。3.5
吸声材料soundabsorptionmaterial置于石板背后的、对于人射击能具有较人吸收作用的多孔性材料。3.6
吸声性能charactcristicofsouatlabsorption穿孔石旁板，背覆材料、吸声材料及板后空气层等组合而成的吸声结构所具有的吸声特性。4分类和标记
4. 1棱边形状
板材梭边形状分为直角型和倒角型两种。4.2规格尺寸
JC/T803—2007

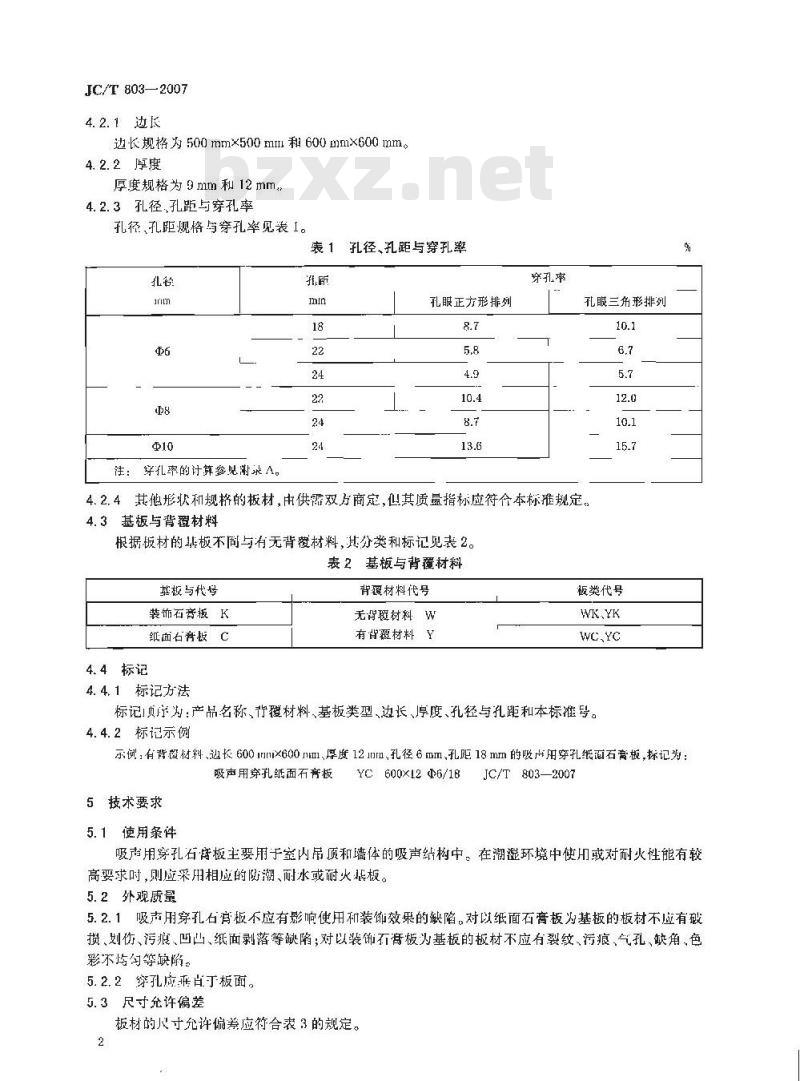

4. 2. 1 边长
边长规格为500mm×500mm和600mmx600mm。4.2.2厚度
厚度规格为9mm和12mm，
4.2.3孔径,孔距与穿孔率
孔径、孔距规格与穿孔率见表1。表1孔径、孔距与穿孔率
穿孔率的计算参见谢录A。
孔眼正方形排列
穿孔率
孔眼三角形排列
4.2.4其他形状和规格的板材，由供需双方商定,仙其质显指标应符个本标推规定。4.3基板与背覆材料
根据板材的基板不同与有无背覆材料，其分类和标记见表2。表2基板与背翟材料
基板与代号
装饰石膏板K
面右书板、C
4.4标记
4. 4.1标记方法
背爱材料代号
无背稷材料W
有背經材料Y
板类代号
标记贞序为：产品名称、行覆材料、基板类型、边长、厚度、孔经与孔距和本标准号。4.4.2标记示例
示例，有背没材料、边长600mmlx600mml厚度12mm，孔径6mm、孔距18mm的吸声用穿孔纸面石膏板，标记为：吸声用穿孔纸面石膏板
5技术要求
5. 1使用条件
YC600×12 Φ6/18
JC/T803—2007
吸声用穿孔石彦板主要用于室内吊顶和墙体的吸声结构中。在潮湿环境中使或对耐火性能有较高要求时，则应采用相应的防潮、耐水或耐火基极。5.2外观质量
5.2.1吸市用穿孔石窄板不应有影响使用和装饰效果的缺陷。对以纸面石膏板为基板的板材不应有破损、划伤、污痕、凹凸、纸面剥落等缺陷；对以装饰石板为基板的板材不应有裂纹、污痕、气孔、缺角、色彩不勾等缺陷。
5.2.2穿孔应乘白丁板面。
5.3尺寸允许偏差
板材的尺寸允许偏差应符合表3的规定。2
5.4含水率
不平度
直角偏离度
表3尺寸充许偏差
板材的含水率应不大于表4中的规定值表4含水率
含水率
平均值
最大值
5.5断裂荷载
板材的断裂荷载应不小于表5中的规定值。表5断裂荷载
孔径/礼距
410/24
5.6护面纸与石膏芯的粘结
平均值
技术指标
技术指标
技术指标
JC/T 803—2007
最小镇
以纸面石旁板为基板的板材，护面级与石膏芯的粘结按规定的方法测定时，不允许石寓芯裸露，吸声频率特性图表
根据需要，供方提供穿孔石有板特定吸声结构的吸声频率特性图表，参见资料性附录B。并注明组成极声结构的材料与结构的详细情况。6试验方法
6.1试验设备及仪器
6.1.1钢直尺：量程1000mm，分值1mm；6.1.2板厚测定仪：量程30mm，分度值0.01mm；6.1.3塞尺：最小分度值0.01mm；6.1.4宽座直角尺：800mm，I级精度：6.1.5孔径与孔距测量卡尺或游标卡尺：最大册程250mm，分度值0.02mm；6.1.6电子秤最火称量5k，感量1gJC/T 803-2007
6.1.7心热皱风T-燥箱：控温器灵敏度±1℃：6.1.8板材抗折机：I级精度，示值误差土1%6.1.9护面纸与石新芯粘结试验仪见GB/T 9775。6.2试件制备
对于以纸面右高为基板的板材应在距离四周大于100mm处纵向切取两个120mmx50mm的试件。其中个试件用于面纸与石需芯粘结的测定，另个试件用于底纸与不旁芯粘结的测定。6.3试件的处理
试件按GJ3/T9775 或JC/T799的规定处理。6. 4试验程序
6.4.1外观质量、边长，厚度、不平度和含水率按JC/T799的规定测定。6.4.2直角偏离度的测定
将试件的一边紧贴于宽座直角尺的一直角边，用寒尺测量试件相邻边端部和直角尽另…之间的间隙值，精确至0.！ mm,记录四个道中的最大偏离值。6. 4. 3 孔径与孔距的定
在试件上随机选取孔眼，用孔径与孔距测量卡尺或游标卡尺分别逊行10个孔径、10个孔距的测试,精溯至0.1mm,并记录孔径与孔距中的最大值和最小值。6.4.4断裂荷载的测定
断裂尚载按JC/T799的规定测定。对以纸面石膏板为基板的板材仅测定横向断裂荷载。测定时，正而朝放置。
6.4.5护面与石再芯的粘结的测定\前纸与石旁芯的粘结按JC/T799的规定测定。6.4.6吸声系数的测定
对出穿孔石旁板等材料组合构成的吸结构按GBJ47中规定的方法进行吸声系数的测定。并记录125、250、500、1000、2000和4000Hz六个频率的吸声系数值或125、160、200、250、315、400、500、630,800、1000.1250.1600、2000,2500、3150和1000Hz十六个频率的吸声系数值。了检验规则
7.1检验项目
7.1.1 出厂检验
产品出厂应进行出厂检验。检验项日包括：外观质量、尺寸偏差、含水率、断裂荷载、护面纸与石旁芯的粘结。
7.1.2型式检验
7.1.2.1产品的型式检验项目与山厂检验项目相同。7.1.2.2有下列情况之一时,应逃行型式检验：a）正常生产满半年；Www.bzxZ.net
6）停产半年以上恢复生产；
c）当源材料、产品设计、生产工艺有重大改变；d）新产品试制、定型、鉴定：
e）质量技术监督机构提出型式检验。7.2抽样与组批规则
7.2.1认500块同品种、同规格、同型号的板材为一批。不规定数量时，均按一批计。7.2.2从每批产品中随机抽取三块板材作为-组试样，用于测定外观质量、尺小偷差、含水率和断裂荷裁。
7.2.3对于以纸面右极为基板的板材，从每批产品中另外随机抑取三块板材作为一组试样，用于测A
定护面纸与膏芯的粘结。
7.2.4从每批产品中随机抽取10Im2板材,用于测定吸声系数。7.3判定规则
7.3.1单项检验结果的判定按GB/T1250中修约值比较法进行。JC/T803—2007
7. 3.2对于板材的外观质量,边长偏差,厚度偏差,不平度,直角偏离度,礼径偏差、孔距偏差,其中有项指标不合格，即为不合格板，不台格板不多于一块，且板材的含水率，断裂荷载、护面纸与石旁芯的粘结指标均合格，则判为批合格，否则判为批不合格。7.3.3对于批不合格的板材，允许重新在原批中抽取两组试样，对不合格的项日进行重检。若仍有组试样不合格则判为批不合格。
8包装、标志、储存、运
8.1包装
产品宜采用纸箱包装。打包带不少丁两条。8.2标志
在每·一包装箱上应标明制造厂名、地址、产品标记、商标、数量、制造日期或批号。并标注防潮、轻放的标志。
8.3购存
板材应按品种、规格，型号及等级在室内分类放置。堆放高度不应超过2m。堆放场地应坚实、乎整和干燥。
8.4运输
产品在运输过程中应竖放、紧贴，避免造成擅出破损，并谨防受潮。5
JC/T803--2007
附录A
（资料性附录）
穿孔石膏板吸密结构的吸声特性A.1以频率为横坐标，吸声系数为纵坐标，可以用一条曲线（一般把侧试结果绘制成，条折线）来表示材料或结构的吸声频率特性。穿孔石膏桐吸芦结构的吸声特性与板材的厚度、穿孔的孔径、孔距和孔排列方式（即穿孔率）、板材背面的背覆材料、板后空气悬的厚度以板后设置的吸声材料等多种因素有关。
气层，构成类似于亥姆霍兹共振器的共振吸声结A.2为构成啵声结构，穿乱石宦
活板的背面应设置空
构，者板面上穿孔接规则列，则其振频率培可按下式计C
孔眼正方形排列明
孔限正一角形排列时
式中：
C-—-声连,通营取34400cm/s
穿引率，%；
t——板材息度，m
d—一穿孔的孔径cm
L—板后签气层爆度，cm;
b—孔距，c。
V（t+0.8d
+*·(A.2)
穿孔板吸声结荐在共振频率珺附近有最大的吸声系数，吸声频率特性曲线在此建形成共振吸收峰。当偏离共振频率，吸声系数减少。从公式（A.1)中可以着出，降低穿孔率，增加空气层厚度，吸收峰向低频方向移动。反之，吸收峰向高频方向移动。山下装饰要求，板面上的孔眼量不规则布置的吸声构，不能采旧公式(A)计算共振频率1。A.3在板后粘贴桑皮纸、玻腐布、微孔布等透气性好的背覆材料和设置岩棉、矿棉、玻璃棉等多孔吸声材料与没有上述材料的情况相比，在全部频带上吸严系数增大。此时，营板材的穿孔率小，吸出曲线上吸收蜂较明显。随着穿孔率的增大，吸收峰较为平坦。当穿孔率超过一定范围时（≥15%），结构的吸声特性则和背后设置的多礼吸声材料的吸声特性相近。达附，穿孔石膏板主要起着多孔吸声材料的饰而板的作用：
吸声频率特性图表示例1
吸声结构的材料与结构组成
a）穿孔石离板
一板材厚度：12mm
-穿孔规格：Φ6/18
穿孔率：8.7%
h）背灌材料
背覆材料：无
）板后吸声材料
一板后吸声材料：无
峻率,Hz
160200
厚度.mm
附录B
【资料性附录】
吸声频率特性图表示例
频率Hs
吸声频谱
吸声系数值
削性塔
穿孔石寄板
JC/T 803-—-2007
板后空气层厚度L
L=75mm
L=150mm
L=300mm
250 315 400500 630 800 1000 1250 1600 2000 25000.180.300.44
0.40 0.25 0.18
0.19 0.11 0.22 0.19
0.050.160.08
0.10 0.10
31504000
JC/T803--2007
B.2吸声频率特性图表示例 2
吸声结构的材料与结构组成
a）穿孔石旁板
-板材厚度：12mm
穿孔规格：6/18
一穿孔率：8.7%
b）背材料
背爱材料：桑皮纸
c)搬后吸声材料
板后吸声材料：无
频率,IHz
厚度，im
0.15 0.21
0.13 0.68
频率，Hz
图B.2吸声频谱
表B.2吸声系数值
0.440.730.86
0.88 0.91
0.940.690.590.47
吸声频率特性图表示例3
吸声结构的材料与结构组成
a）穿孔石膏板
板材厚度：12m
穿孔规格：6/18
刚性墙
桑皮纸
穿孔五膏板
板后空气层厚度L
L-75 hzm
L-150mm
L=300 mm
200025003150
0.52,0.50
穿孔率：8.7%
b)背覆材料
背疆材料：案皮纸
c）板后吸声材料
板后吸声材料：岩棉（厚度50mm，容重80kg/m2）1.0
频率,Hz
厚度.mm
160200250
0.44 0.86
0.48 0.66
频率, Hz
吸声频谱
500630
1.00 0.9G 0.93
吸南系数值
0.75 0.71
例性瑙
JC/T803--2007
穿孔石膏板
校后空气层厚度L：
F-75 mm
L=150mm
L=300mm
25003150
中华人民共
建材行业标准
吸声用穿孔石音板
JC/T 803—2007
中国建材工业出版扯山版
建筑材料工业技术监督研究中心（原国家建筑材料工业局标准化研究所）发行新华书店北京发行所发行各地新华书店经售地矿经研院印刷广印刷
版权所有不得翻印
开本880×12301/16印张1字数24千字2008年3月第一版2008年3月第一次印刷印数1--250定价15.00元
书号：1580227-154
编号：0513
网址：stundardenjo.com
电话：(010)51161708
地址：北京朝阳区管庄东里建材大院北楼邮编：100024
本标准如出现印装质量问题，内发行邪负责调换2000808 /
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
