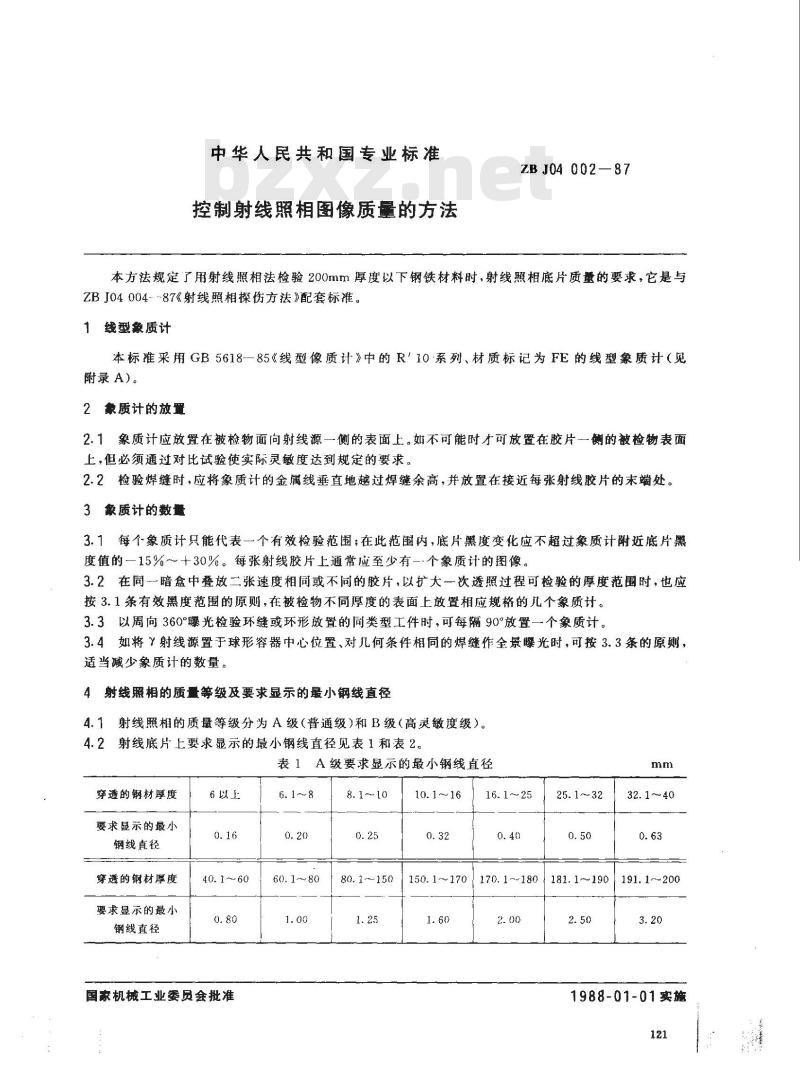

中华人民共和国专业标准
控制射线照相图像质量的方法
ZB J04 002—87
本方法规定了用射线照相法检验200mm厚度以下钢铁材料时，射线照相底片质量的要求，它是与ZBJ04004-~87《射线照相探伤方法》配套标准。1
线型象质计
本标准采用GB5618一85《线型像质计》中的R’10系列、材质标记为FE的线型象质计（见附录A)。
2 象质计的放置
2.1象质计应放置在被检物面问射线源一侧的表面上。如不可能时才可放置在胶片一侧的被检物表面上，但必须通过对比试验使实际灵敏度达到规定的要求。2.2检验焊缝时，应将象质计的金属线垂直地越过焊缝余高，并放置在接近每张射线胶片的末端处。3象质计的数量
3.1每个象质计只能代表一个有效检验范围；在此范围内，底片黑度变化应不超过象质计附近底片黑度值的一15%～十30%。每张射线胶片上通常应至少有一个象质计的图像。3.2在同一-暗盒中叠放二张速度相同或不同的胶片，以扩大一次透照过程可检验的厚度范围时，也应按3.1条有效黑度范围的原则，在被检物不同厚度的表面上放置相应规格的几个象质计。3.3以周向360°曝光检验环缝或环形放置的同类型工件时，可每隔90°放置一个象质计。3.4如将射线源置于球形容器中心位置、对几何条件相同的焊缝作全景曝光时，可按3.3条的原则，适当减少象质计的数量。
4射线照相的质量等级及要求显示的最小钢线直径4.1射线照相的质量等级分为A级（普通级）和B级（高灵敏度级）。4.2射线底片上要求显示的最小钢线直径见表1和表2。表1A级要求显示的最小钢线直径穿透的钢材厚度www.bzxz.net
要求显示的最小
钢线直径
穿透的钢材厚度
要求显示的最小
钢线直径
6以上
国家机械工业委员会批准
10. 1 ~16
32.1～40
80.1150150.1~170170.1~180181.1190191.1~2001.25
1988-01-01实施
穿透的钢材厚度
要求显示的最小
钢线直径
穿透的钢材厚度
要求显示的最小
钢线直径
5射线底片的观察
9以上
ZB J04 002-87

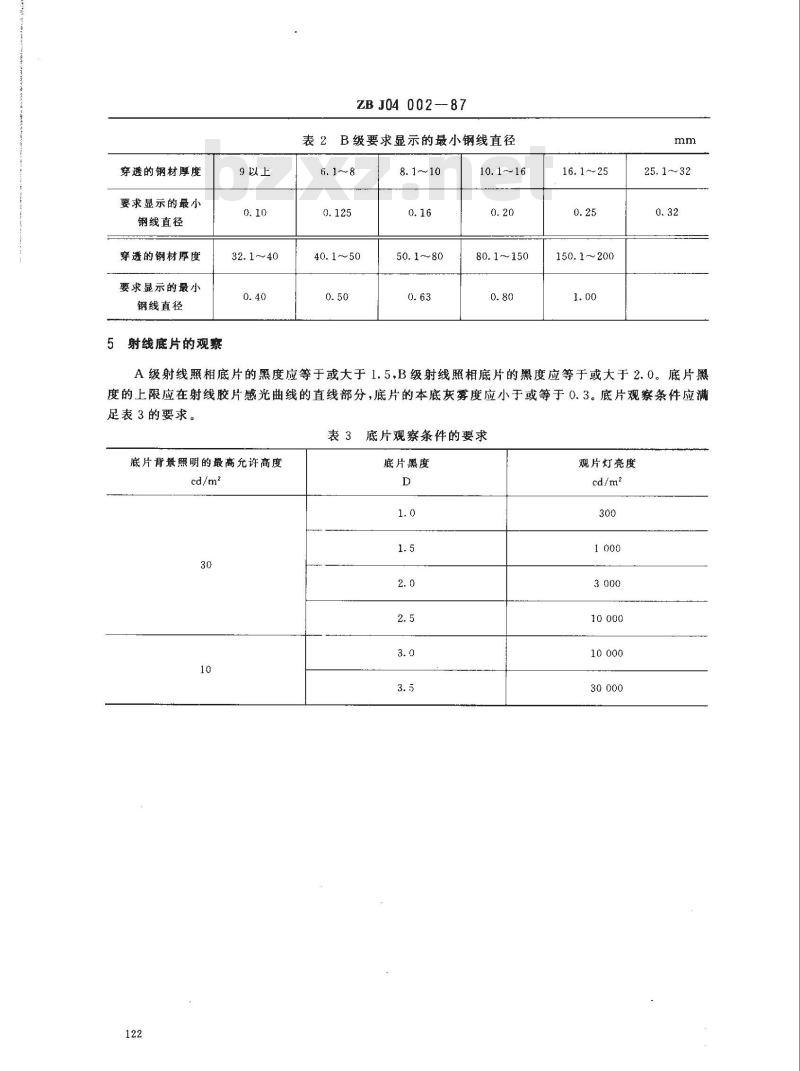

表2B级要求显示的最小钢线直径6.1~8
40.1～50
10. 1～16
150.1~200
A级射线照相底片的黑度应等于或大于1.5,B级射线照相底片的黑度应等于或大于2.0。底片黑度的上限应在射线胶片感光曲线的直线部分，底片的本底灰雾度应小于或等于0.3。底片观察条件应满足表3的要求。
表3底片观察条件的要求
底片背景照明的最高允许高度
底片黑度
观片灯亮度
象质计材质为钢，代号FE。
ZBJ04 002

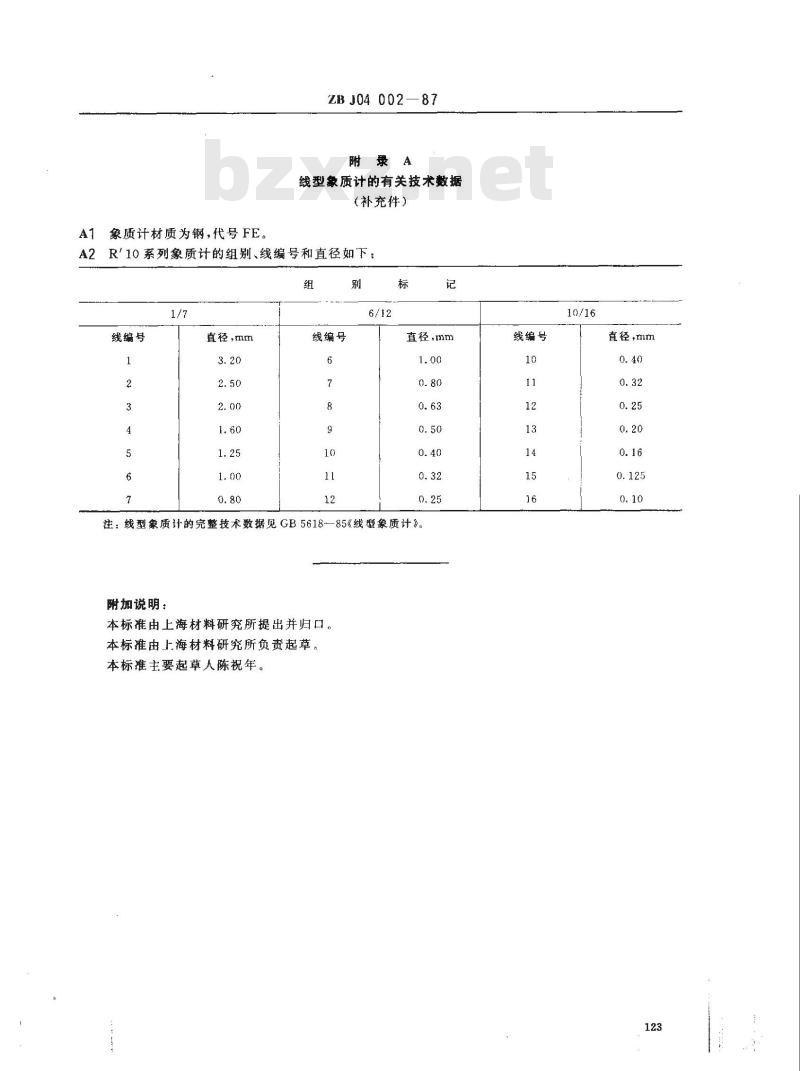

附录A
线型象质计的有关技术数据
（补充件）
R°10系列象质计的组别、线编号和直径如下：A2
线编号
直径，mm
线编号
直径，mm
注：线型象质计的完整技术数据见GB5618—85《线型象质计》。附加说明：
本标准由上海材料研究所提出并归口。本标准由上海材料研究所负责起草。本标摊主要起草人陈祝年。
线编号
直径，mm
