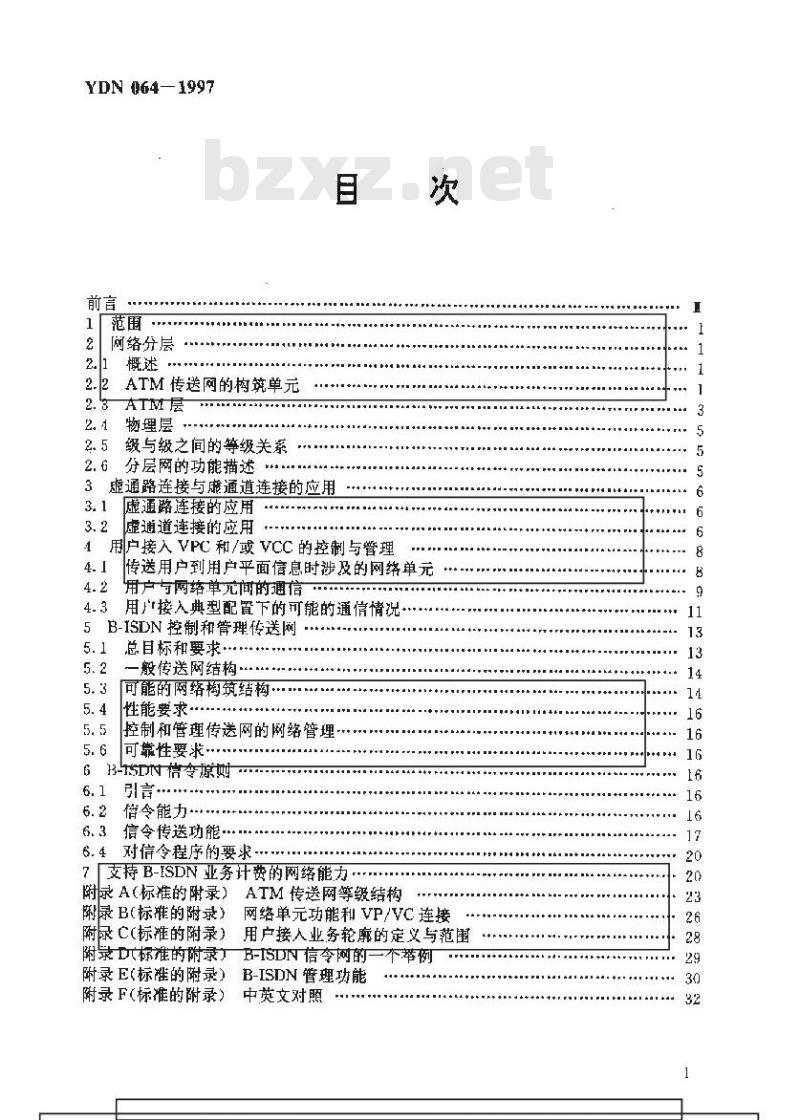

【通信行业标准(YD)】 宽带综合业务数字网(B-ISDN)网络一般原则

YDN 064-1997
网络分层
ATM传送网的构筑单元
ATM层
物理层
2.5级与级之间的等级关系
..+..+..
2.6分层网的功能描述
PtanAnai
3虚通路连接与廉通道连接的应用-+1
虚通路连接的应用
虚通道连接的应用
用户接入VPC和/或VCC的控制与誉理4
传送用户到用户平面信息时涉及的网络单元4-1
用户与网络单元间的通信
用户接入典型配置下的可能的通信情况5B-ISDN控制和管理传送网...
总目标和要求.*.
一般传送网结构.
可能的网络构筑结构
性能要求
控制和管理传送网的网络管理
可靠性要求，
6 3-FSUN 信令惊划
借令能力·
信令传送功能·
对信令程序的要求
.........................
?支持BISDN业务计费的网络能力..附尿 A(标准的附录)
ATM传送网等级结构
附录B(标难的附录)
附尿 C(标准的附录)
附录 D标准的附录力
附录E（标准的附录)
附录F(标准的附录）
TTETEE
网络单元功能利VP/VC连接
用户接人业务轮鹿的定义与范围B-ISDIN信今网的一个举例
B-ISDN管理功能
中英文对照
标准技技网W各实标准行业资科免费下教*6
YDN064-1997

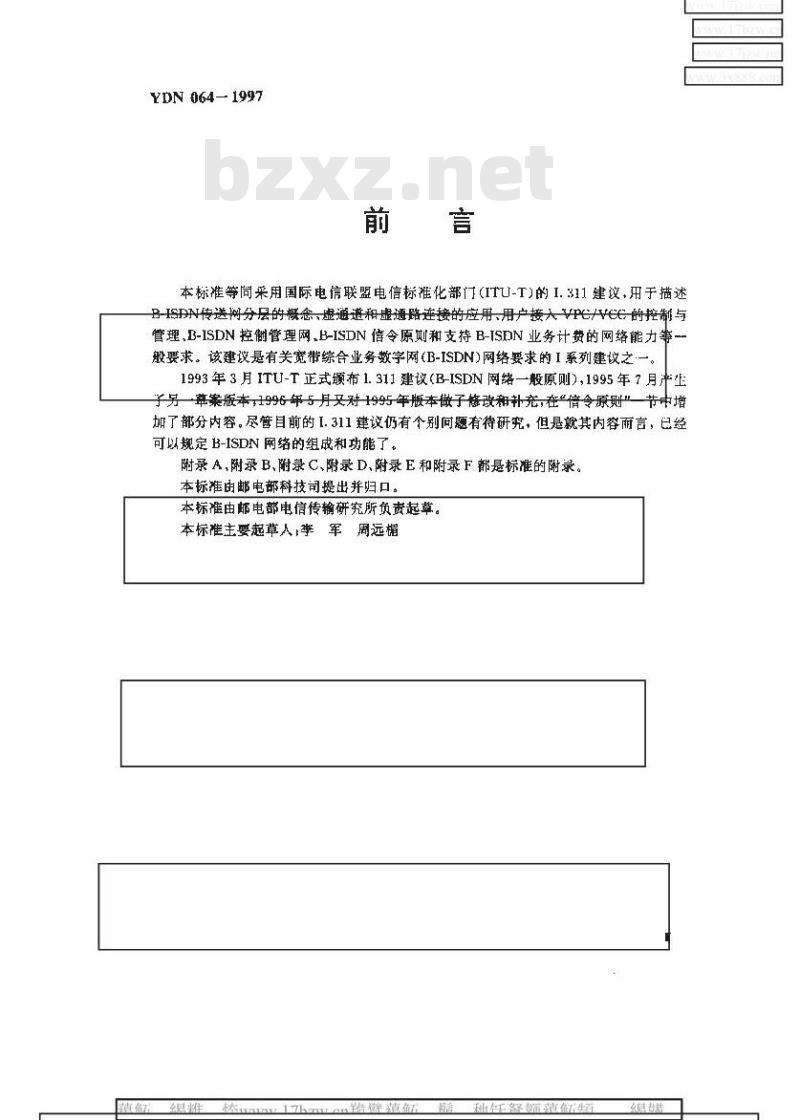

本标准等尚采用国际电信联盟电信标准化部门（ITU-T)的I.311建议，用于描述B-ISDN传送网分层的概念、虚通道和虚通略连接的应用、用户接入VPC/VCC 的控制与管理，B-ISDN控制管理网,B-ISDN信令原和支持B-ISN业务计费的网络能力等般要求。该建议是有关宽带综合业务数字网(B-ISDN)网络要求的I系列建议之一。1993年 3月ITU-T 正式颁布1. 311建议(B-ISDN 网络一般原则),1995年 7月产生于另革案版本;1996 年 5 月又对 1995 年版本做子修改和补充,在“信令原则\一节中增加了部分内容。尽管目前的1.311建议仍有个别间题有待研究，但是就其内容雨言，已经可以规定B-ISDN网络的组成和功能了。附录 A,附录 B、附录 C、附录 D、附录 E和附录 F 都是标准的附录。本标准由邮电部科技司提出并归口。本标准由邮电部电信传输研究所负责起草。本标准主要起草人李军周远
标准技技网W各实标准行业资科免费下部

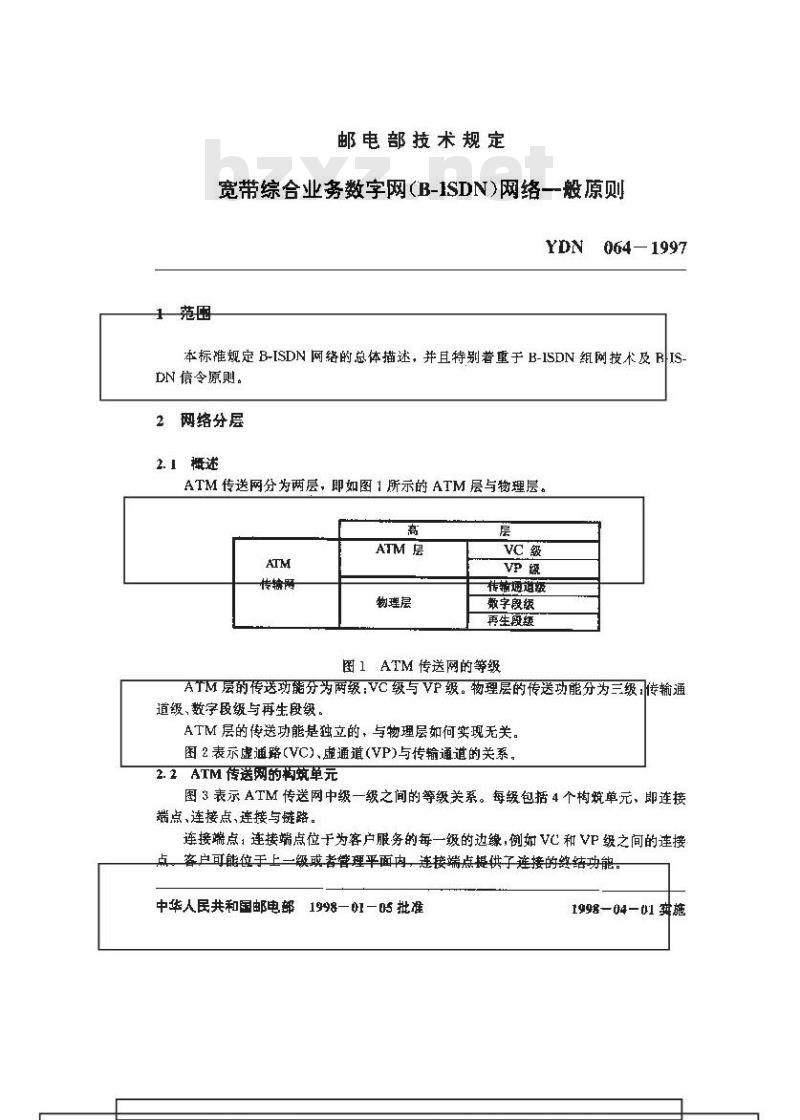

邮电部技术规定
宽带综合业务数字网（B-ISDN)网络一般原则YDN
064—1997
本标准规定B-ISDN网络的总体描述，并且特别着重于B-ISDN组网技术及BIS-DN 信令源则。
2网络分层
ATM传送网分为两层，即如图1所示的ATM层与物理层。高
ATM层
传辅网bzxz.net
物理层
传输通造额
敏字段级
再生段慈
图 1ATM传送网的等级
ATM层的传送功能分为两级：VC级与VP级。物理层的传送功能分为三级传输通道级，数字段级与再生段级。
ATM层的传送功能是独立的，与物理层如何实现无关。图2表示虚通路(VC)、虚通道(VP)与传输通道的关系。2.2ATM传送网的构筑单元
图3表示ATM传送网中级一级之间的等级关系。每级包括4个构筑单元，即连接端点、连接点、连接与链路。
连接端点，连接端点位于为客户服务的每一级的边缘，例如VC和VP级之间的连接点。客户可能位手上一级或者管理平面内，连接端点提供子连接的终结功能。中华人民共和国邮电部1998一01-05批准1998—04—01 对施
标准技技网W各实标准行业资科免费下教YDN 064-1997

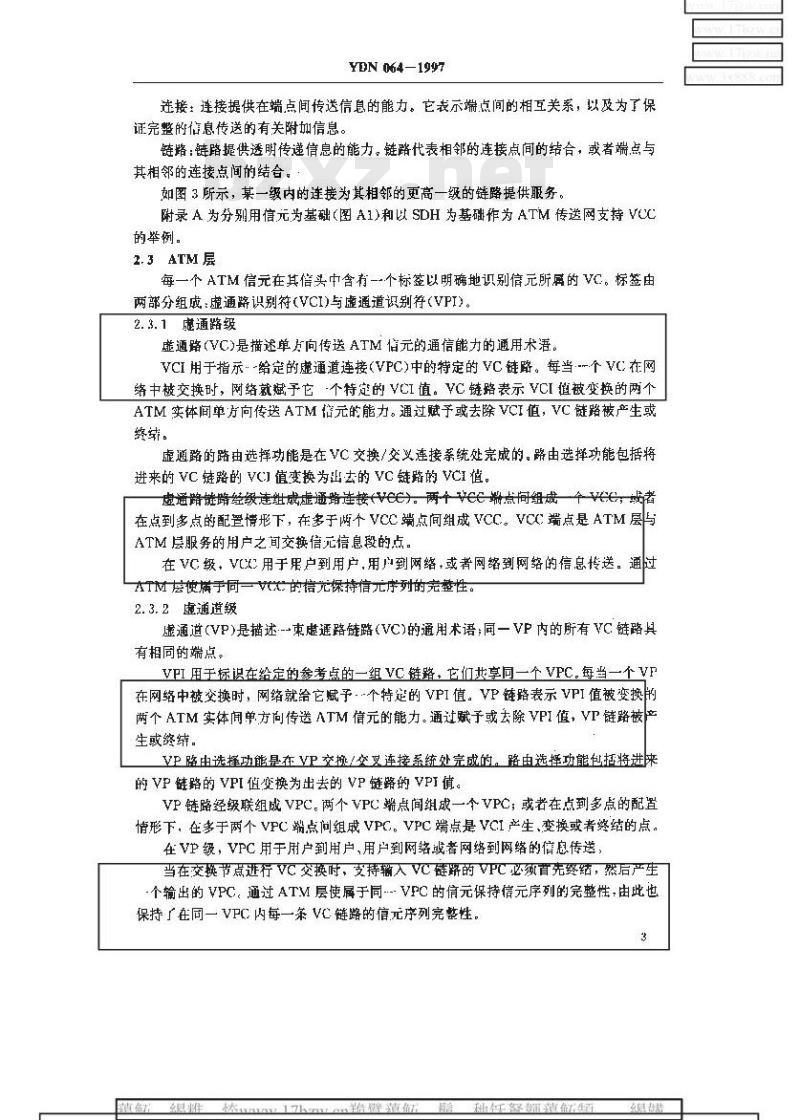

连接：连接提供在端点间传送信息的能力。它表示端点间的相互关系，以及为了保证完整的信息传送的有关附加信息。链璐：链路提供透明传递信息的能力。链踏代表相邻的连接点间的结合，或者端点与其相邻的连接点间的结合。
如图3所示，某一级内的连接为其相邻的更高一级的链路提供服务。附录A为分别用信元为基础（图A1）和以SDH为基础作为ATM传送网支持VCC的睾例。
2.3 ATM层
每一个ATM信元在其信头中含有-个标签以明确地识别信元所属的VC。标签由两部分组成：虚通路识别符（VCI)与虚通道识别符（VPI）。2.3.1虚通路级
虚通路（VC)是描述单向传送ATM信元的通信能力的通用术语。VCI 用于指示-给定的虚通道连接(VPC)中的特定的 VC链路。每当·个 VC在网络中被交换时，刚络款斌予它个特定的VCI值。VC链路表示VCI值被变换的两个ATM实体间单方向传送ATM信元的能力。通过赋予或去除VCI值，VC链路被产生或终续。
虚通路的路由选挥功能是在VC交换/交义连接系统处完成的。路由选择功能包括将进来的VC链路的VCI值变换为出去的VC链路的VCI值。虚通路链路经级连组成虚通路连接(vee)。 两个 vee 期点间组成一个 vec; 或者在点到多点的配登情形下，在多于两个VCC端点间组成VCC。VCC端点是ATM层与ATM层服务的用户之间交换信元信息段的点。在VC级，VC用于用户到用户,用户到网络，或者网络到网络的信息传送。通过ATM忘使质手同一的信元保持信元序列的完整性。2.3.2虚通道级
虚通道（VP)是描述--束虚通路链路（VC)的通用术语：同一VP内的所有VC链路具有相同的端点。
VPI用于标识在给定的参考点的一组VC链路，它们老享同一个VPC，每当一个VF在网络中被交换时，网络就给它赋予个待定的VPI值。VP链路表示VPI值被变换的两个ATM实体间单方向传送ATM信元的能力。通过赋子或去除VPI值，VP链路被产生或终练。
VP陷由选择功能是在VP交换/交叉连接系统处完成的。路由选择功能包括将进来的VP链路的VPI值变换为出去的VP链路的VPI值。VP链路经级联组成VPC。两个VPC端点间组成一个VPC；或者在点到多点的配置情形下，在多于两个VPC端点间组成VPC，VPC端点是VCI产生、变换或者终结的点。在VP级，VPC用于用户到用户、用户到网络或者网络到网络的信息传送当在交换节点进行VC交换时，支持输入VC链路的VPC必须首先终结，然后产生-个输出的VPC。通过ATM层使属于同--VPC的信元保持信元序列的完整性由此也保持「在同一 VPC 内每一案 VC链路的信,元序列完整性。3
轴年整道
标准技技网WWW.bzsoso.coI各标准行业资科免费下载公费
虚通路级
通通道级
转整通道圾
数字段级
再生段级
YDN064—1997
传输通道

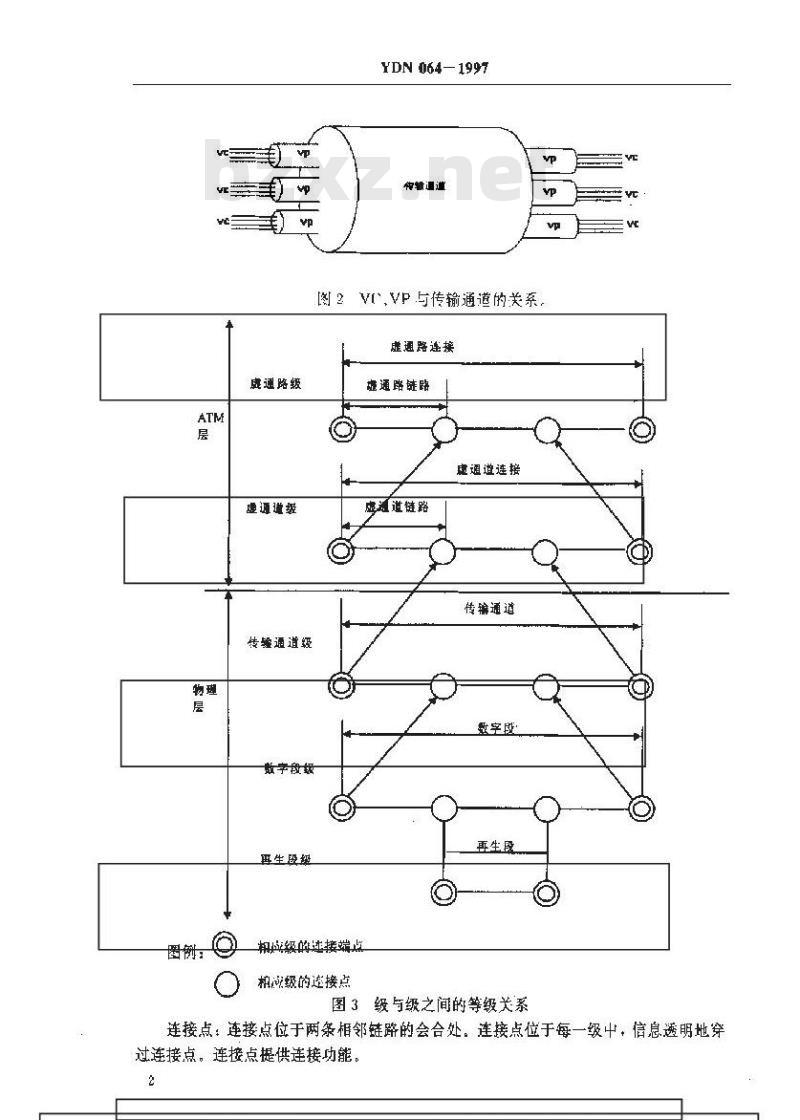

图2VI',VP与传输通道的关系
虚通路连接
虚通路链路
虑通道连接
虚通道链路
传输通道
数字段
再生段
相成级的选接端点
柏减级的连接点
图3级与级之间的等级关系
连接点：连接点位于两条相邻链路的会合处。连接点位于每一级中，信息透明地穿过连接点。连接点提供连接功能。2
标准搜技网W各尖标准行业资科免费下载消
4PC.端点
YDN 064-1997
VC交换/交叉连接
VP交换/交受连接
业和P交换的害法站
VP-变换/变及进接
b)VP交换的表达方式
图4VC和VP交换等级的表达方式
借群石
标准技技网W各实标准行业资科免费下yC124
YDN 064 --1997
图4是使用图1模型的VP和VC交换等级表示图。在VP交换单元中改变VPI值：而在VC交换单元中故变VCI值，
2.4物理层
2.4.1传输通道级
传输通道伸展于组合与分解传输系统的净负荷的网络单元间。要求在每--传输通道的端点其有信无定界与信头差错控制的功能。2.4.2数宁段级
数字段伸展于组合与分解连续比特或字节流的网络单元之间。2.4.3再主段级
再生段尼数字段的一部分。
2.5级与级之间的等级关系
图显示了ATM传送网中一般的级与级间的等级关系，这种关系更具体的例子在录A中可选择的两种不问物理层的实例中列举。2.6分层网的功能描述
网络在连接端点与连接点所提供的虚通路级与虚通道级的功能定义如下。2.6.1连接端点与逆接点功能的一般定义连接端点功能提供下列能力：
a）提供客户层可识别的适配信息。b）在连接端点为提供借息完整性而终止连接注;客户也可以位于替理平面内。连接点功能(CPF)提供在连接点处连接链路的能力。2.5.2连接端点的功能
VP连接端点功能(VPCEPF）
上述a)项的VPCEPF是：在VP级与VC级之间透明地交换除VPI和HEC字段外的信元信息字教和信头的内容。上述b)项的VPCEPF是：产生和提取与VP相关的信头功能(例如VPI值)：执行与VP相关的业务量参数：复接和分接信元以保持VP信元序列的完整性：产生、插入及提取F40AM信元。（参见1.610建议）VC连接端点功能VCCEPF）
上述a)项的VC.CEPF是：在AFM层与AAL之间透明地交换信元信息学段。另外，它也将信头中的FT值转换为给 VC客户的适当指示值。上述b)项的VCCEPF是：产生和提取一般流程控制（GFC）信息：产生和提取与VC相关的信头功能（例如VCI值）执行与VC相关的业务量参数：复接和书接信元并保持VC信元序列的完整性：产生，捕及提取F50AM信元。（参见1.610建议）2.5.3连接点的功能(CPF)
VP连接点功能(VPCPF）：
VPCPF是：转换VPI值；根据VP连接点所处的位置提供与VP相关的“使用参数和网络参数控制(UPC/NPC)\功能：复接和分接信元并保持VP信元序列的完整性，产5
标准搜技网WwW.各类标准行业资科免费下载YDN 064-1997
生、插入、监视及提取F4OAM信元。VC连接点功能（VCCPF）：
VCCPF是：转换VCI值；根据VC连接点所处的位置提供与VC相关的UPC/NPC，复接和分接信元并保持VC信元序列的究艳性！产生、插入，监视及提取F5OAM信元。
3虚通路连接与虚通道连接的应用3. 1虚遵路连接的应用
已确定的VCC点到点的应有以下几种，点到多点的应用有待确定。1) 用户一用户应用
在此应用中，VCC连换两个用户的TR或者SHB参点（见图5）ATM国络单元通过此路由传送与VCC有关的全部信元。在VPC端点处，ATM网络单元可能对VCI值进行变换。
可变换VCI值的
网络单元
TB或SB
虚通路连
接(VCC)
VCEE-虚通路连接圳点
CEQ——用户设备
图5虚通路连接(VCC)的用户一用户应用2）用户一网络应用
在此应用中，VCC将TB或者SB参考点和网络节点连接。VCC的用户--网络应用可提供用户设备至网络单元的接入，例如，与本地连接相关的功能（CRF)相连接。见图6。3)网络一网络应用
在此应用中，VCC连接两个网络节点，VCC的网络一网络应用中包括网络业务量管理与路由选择，见图7。
3.2虚违端连接的应用
VPC可有如下应用：
1)用卢一用户应用
在此应用中，VPC连接用户之间的TB或者SB参考点，如8所示，这种应用为用户提供虚通道连接。ATM网络单元通过此路由传送与VPC有关的全部信元，提供交叉连接或交换功能的ATM网络单元对VPI值进行变换，2）用户一网络应用
种年整消舒铺
标准技技网WWW.bzsoso.co各尖标准行业资科免费下载费
网络节点
TB 或 SB
显通路连接端点
CEQ—用户设备
网络节点
YDN064-1997
可变换VCI值的
网络单元
TB或SB
通路连接VCC)
虚通路连接的用户一网络应用
可变换 VCl 的
络单元
VCCE虚通路连接端点
图7虚通路连接的网络网络应用
可变换VPI值的
网络单元
TB 或SB
虚通道连接(VPC)
虚通道连接端点
CEQ用户设备
图8虚通道连接的用户一用户应用CEQ
网络节点
在此应用中，VPC将用户的TB或者SB参考点和网络节点连接。图9表示了VPC用户一网络的应用，它可用于将用户设备（CEQ）的接入业务集中起来接人到网络单形例如，与本地CRF柑连接。
3)网络一网络应用
W各实标准行业资科免费下载CEQ
TB或SB
YDN 064—1997
可变换VII值的
网络单元
虚通道连接(VFC)
VPCE虚通道连接端点
CEQ用户设备
图9虚通道连接的用户一网络应用网络节点
在此应用中，VPC连接两个网络节点，如图10所示VPC网络一网络应用包括网络业务量管理与路由选择。在终结VPC的网络节点，VP内的VC被交换或者交叉连接到其他VP内的VC.。
网络节点
虚通道在接端点
一用户设备
可变换VPI值的
网络单元
腿通遵连接(VPC)
图10虚通道连接的网络一网络应用4用户接人VPC和/或VCC的控制与管理本节规定了！
涉及用户平面信息传送时的V卫/VC网络单元及其配置网络节点
典型VP/VC网络单元配置情说下，用户接入处用户与网络单元之间的控制与管理通信：
一-为传送用户信息建立和释放VPC/VCC时上述情况的儿种通信方式，4.1传送用户到用户平面信息时涉及的网络单元传送用户平面信息时所涉及的网络单元的定义如下：a）VP交叉连接系统
VP交叉连接系统是连接VP链路的网络单元。它变换VPI值(不是VCI)，受管理平面功能的控制；不受控制平面的控制，8
甜年整道铺
标准技技网W.各类标准行业资科免费下载慧
b）VC交双连接系统
YDN 064-1997
VC交叉连接系统是连接VC链路的网络单元。它终结VPC并变换VCI值，受管理平面功能的控制，不受控制平面功能的控制。c）VP-VC交叉连接系统
VP-VC.交叉连接系统是既起VP交叉连接作用又起VC交叉连接作用的网络单元它受管理平面功能的控制，而不是受控制平面功能的控制。d）VP交换设备
VP交换设备星连接VP链路的网络单元。它变换VPI值（不是VCI).受控制平面功能的控制。
e）VC交换设备
VC交换设备是连接VC链龄的网络单无它终结VPC，变换VCI值,受控制平面功能的控制
I）VP-VC交换设备
VP.VC变换设备是既起VP交换作用义起VC交换作用的网络单元。它受控制平面功能的控制：
除了上述定义的网络单元,将来还可能有其他网络单元的组合。4.2用户与网络单元间的通信
下面列出5种类型的通信方式。这些通信方式对提供用户面信息传送的VPC和/或VCC进行控制和管理。
11管理平面通信方式1
这种通信方式直接发生在用户设备(CEQ)与网络管理中心(NMC)之间，经过以下两种通信通道进行通信。
经出与用于伴递用产平面信息的接口不同的接口与NMC连接的通信通道（利用CEQ的远端入口终端）。
一通过TE与NMC之间预定的VPC或者VCC的通信通道，经申用于传送用户借息的一TB接口连接的信通道（经过VP或者VC交叉连接）。从原理上讲，这种通信包括以下步骤：为进行用户信息的传送，用设备(CEQ)发出请求，申请永久性或者半永久性 VPC 或VCC，NMC通知CEQ确定使用的 VPI和VCI值，以通过TB接口完成信息传送。在CEQ，用户可以从远端入口终端或者直接从TE/NT2参考点人工输入请求信息在远端入口终端输入的情况下，可以使用此终端与TF/NT2之间的内部通信2）誉理平面通信方式2
利用管理平面通信方式2，通过VP或者VC交叉连接系统可进行VPd/VCC的建立/释放/保持。
这种通信方式的通信实体是NMC、VP或者VC交义连接系统，它们之间的通信可以基于ATM方式，也可以是非ATM方式。3）控制平面通信（接入）
在此通信方式下，用户通过终结于VC交换机的信令VCC发送的控制平面消息管标准搜技网各实标准行业资科免费下载理（建立/释放/保持)VPC/VCC
4)管理平面通信方式 3
YDN 064-1997
这种通信适用VC交换设备。VC交换设备在收到用挖制平面通信（接人）方式传来的连接管理请求后，发出管理平面消息将请求信息传递到NMC。5)控制平面通信(网络）
这种通信适用于VC交换设备：VC交换设备收到一个通过控制平面通信（接入）进行连接管理的请求后发出控制平面消息将这一请求传递到VP交换设备以控制VP链路的建立/释放/保持。
图11表示每一种通信包含的通信实体，但没有标出通信通道的路由用户设备
TEANT2
一网管中心
管理平面通信方1-
管理平面
通信方式2
交叉连接
管理平面
领借方式2
交叉连接
控制平面通信（接入）
管理平面通信方式2
交受连接
管理乎面
通信方式3
交换设备
控制面通信（网络）
变换设备
控制平面通信（接入）
远端入口终端
用管理VPC/VCC的通信
交换设备
轴缸餐静
标准技技网W各实标准行业资科免费下教费
