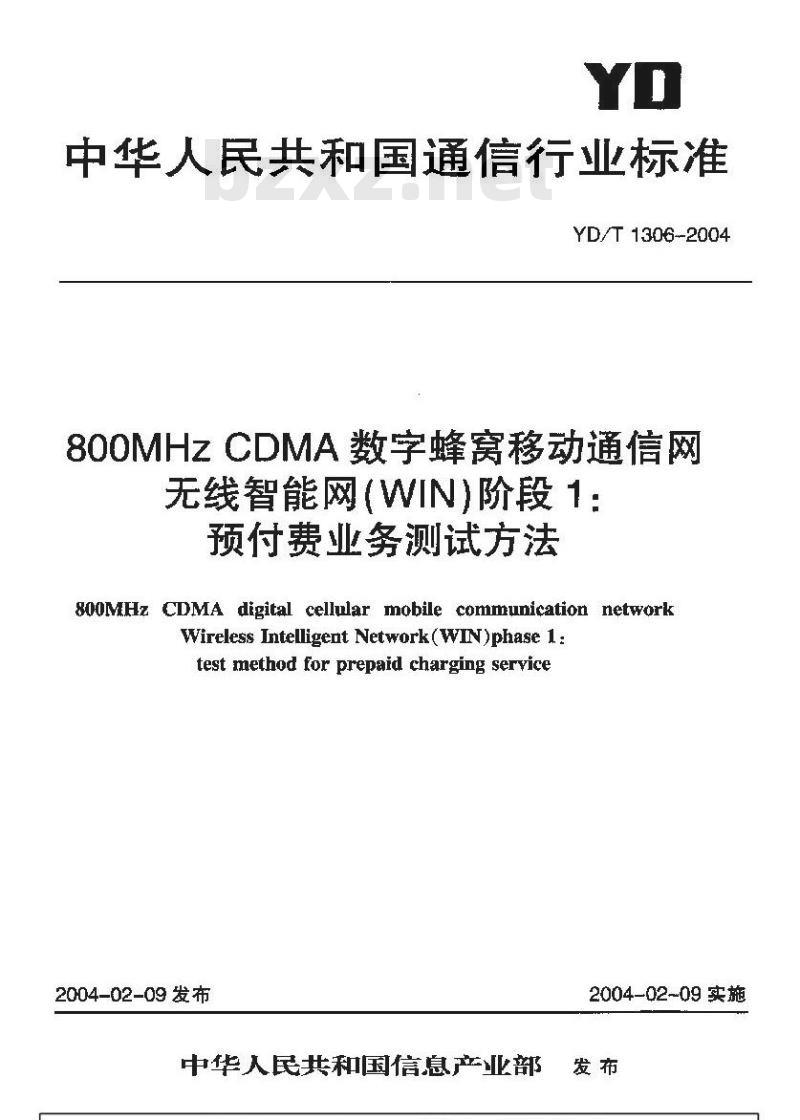

中华人民共和国通信行业标准
YD/T 1306--2004
800MHZCDMA数字蜂窝移动通信网无线智能网（WIN)阶段1:
预付费业务测试方法
&0oMHz CDMA digital cellular mobile communication networkWireless Intelligent Network(WIN)phase l :test method for prepaid charging service2004-02-09 发布
2004-02-09实施
中华人民共和国信息产业部
1范围-
2规范性引用文件
3缩略语和定义·
3.1缩略语
3.2定义·
4业务交换点（SSP）的测试
测试项目1：位置中请(LocationRequest)目
测试项目2：始发申请(OriginatianRequest)次
测试项目3：前转号码申请(TransferToNumberRequest)测试项目4：分析信息(AnalyzedInformation)测试项目5：设施选择并可用(FacilitySelectedAndAvailable）（可选）测试项目6：SRF指示(SRFDirective)测试项目 7：T忙(TBusy)
测试项日8：T无应答(TNoAnswer)测试项目9：批量拆线(BulkDisconnection）测试项目1o：呼叫控制指示(CallControlDirective)测试项目11：0应答(QAnswer)
测试项目12：0拆线(ODisconnect)测试项目13：呼叫恢复报告（CaliRecoveryReport）测试项日14.T应答(TAnswer)
测试项目 15：T拆线(TDisconnect测试项目16：不可靠的呼叫数据(UnreliableCallData)S业务控制点（SCP）的测试-
测试项月l：始发申请(OriginationRequest)测试项日 2：分析信息(AnlyzedInformation)测试项目3：设施选择并可用(FacililySelectedAndAvailable)(可选）测试项日4：SRF指示(SRFDirective)测试项目4.1有效行为测试
测试项目5：T忙(TBusy）
测试项目5.1有效行为测试….
测试项月6：T无应答(TNoAnswer)测试项H7：批量拆线（ButkDinconncction）测试项目8：呼叫控制指示(CallControlDirective）YD/T 1306-2004
YD/T 1306-2004

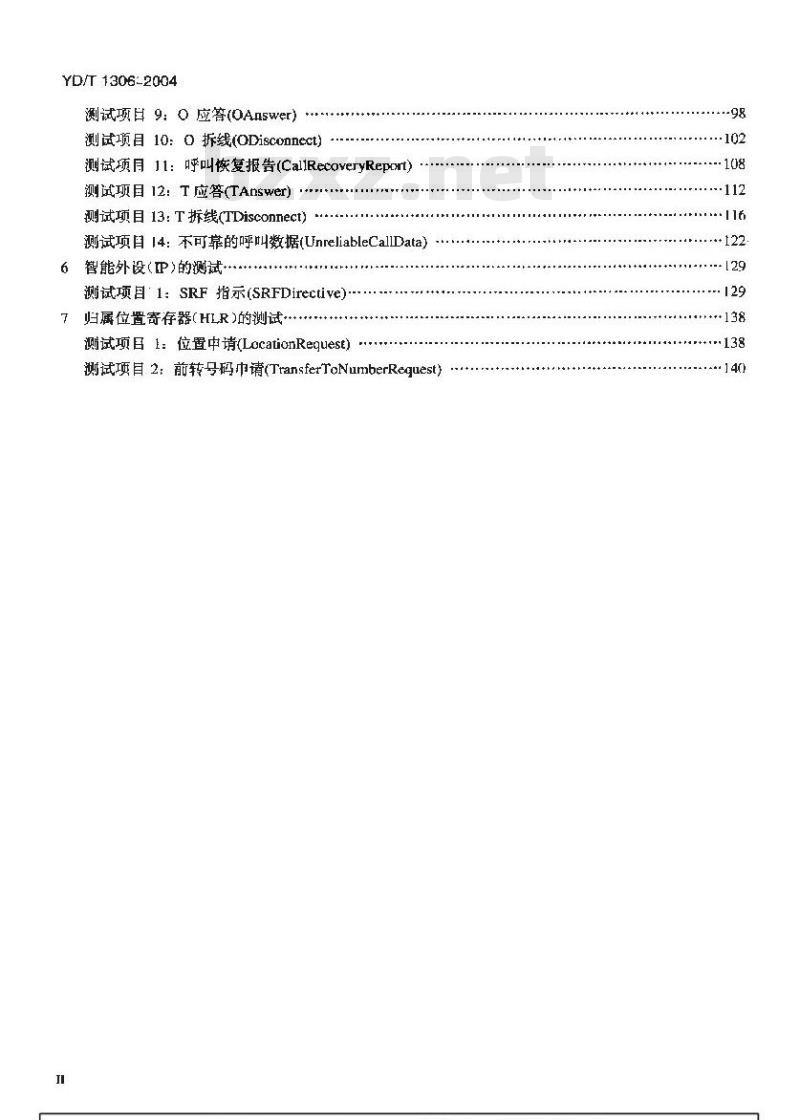

测试项目9：O应答(OAnswer)
测试项目 10：0 拆线(ODisconnect)测试项目Jl：呼叫恢复报告(CaliRecoveryRepcrt)测试项目12：T应答(TAnswer）
测试项目13：T拆线(TDisconnect)测试项目14：不可靠的呼叫数据(UnreliableCallData)6智能外设(P)的测试
测试项目1：SRF指示(SRFDirective)：7归属位置寄存器(HLR)的测试
测试项1：位置中请(LacationRequest)测试项目2：前转号码巾请(TransferToNumberRequest)98
YD/T 1306-2004

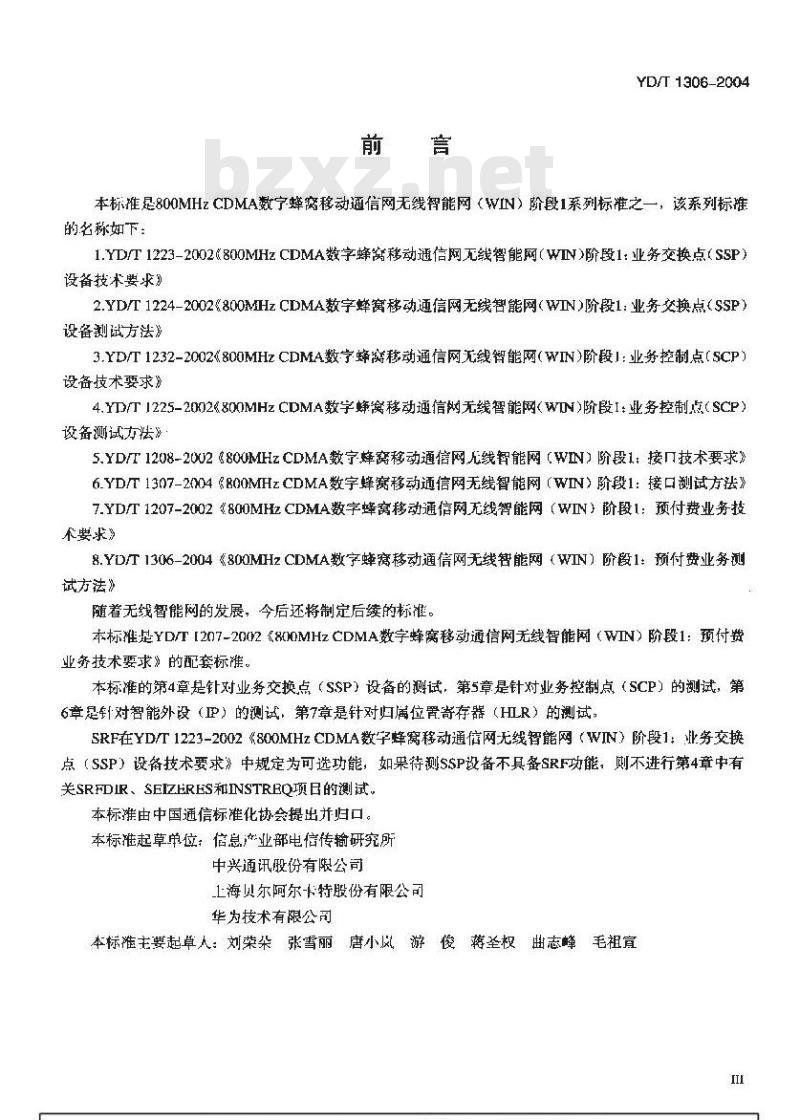

本标推是800MHzCDMA数宁蜂离移动通信网无线智能网（WIN）阶段1系列标准之一，该系列标准的名称如下：
1.YD/T1223-2002《800MHzCDMA数字蜂需移动通信网元线智能网（WIN）阶段1：业务交换点（SSP）设备技术要求》
2.YD/T1224-2002《800MIHzCDMA数字蜂移动通信网无线智能网（WIN）阶段1：业务交换点（SSP）设备测试方法》
3.YD/T1232-2002《800MHzCDMA数字蜂离移动通信网无线智能网（WIN）阶段！：业务控制点（SCP设备技术要求》
4.YT/T1225-20O2&800MHzDMA数学蜂禽移动迪信网无线智能网（WTN>阶段I：业务控制总（SCP设备测试方法》
5.YD/T1208-20U2800MHzCDMA数宁蜂案移动通信网元线智能网（WIN）阶段1：接口技术要求6.YDT1307-2004800MHzCDMA数字蜂窝移动通信网无线智能网（WIN）阶段1：接口测试方法》7.YD/T1207-2002《800MHzCDMA数字蜂窝移动通信网无线智能网（WIN）阶段1：预付费业务技私要求
8.YD/T1306-2004《800MHzCDMA数字蜂窝移动通信网无线智能网（WIN）阶段1：预付费业务讯试方法》
随着无线智能网的发展，今后还将制定后续的标准。本标准是YD/T【207-20(2《8(M0MHzCDMA数字蜂窝移动通信网无线智能网（WIN）阶段1：预付费业务技术要求》的配套标准。
本标准的第4章是针对业务交换点（SSP）设备的测试，第5章是针对业务控制点（SCP）的测试，第6章是对智能外设（P）的测试，第7章是针对归属位置寄存器（HLR）的测试，SRF在YD/T1223-2002《800MHzCDMA数字峰窝移动通信网无线智能网（WIN）阶段1：此务交换点（SSP）设备技术要求》中规定为可选功能，如果待测SSP设备不具备SRF功能，则不进行第4章中有关SRFDIR、SEIZERES和INSTREQ项日的测试。本标准由中国通信标准化协会提出并归口。本标准起草单位：信息产业部电信传输研究所中兴通讯股份有限公司
上海贝尔阿尔卡特股份有限公司华为技术有限公司
本标主要起草人：刘荣朵张雪丽唐小凤游俊蒋圣权曲志峰毛祖宜I
YD/E 13D6-2004

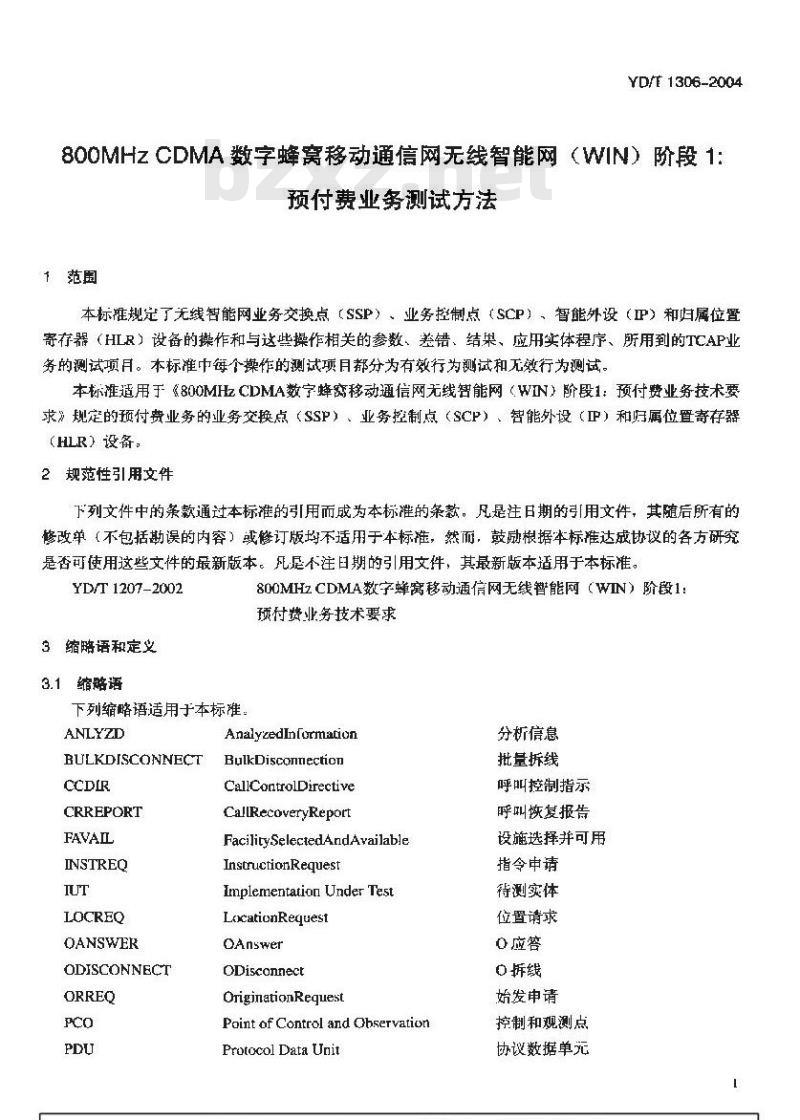

8O0MHzCDMA数字蜂窝移动通信网无线智能网（WIN）阶段1：预付费业务测试方法
本标雅规定了无线智能网业务交换点（SSP）业务控制点（SCP）、智能外设（IP）和归属位置寄存器（HLR）设备的操作和与这些操作相关的参数、差错、结果、应用实体程序、所用到的TCAP业务的测试项月。本标准中每个操作的测试项目都分为有效行为测试和无效行为测试。本标准适用于《800OMHzCDMA数字蜂窝移动通信网无线能网（WIN）阶段1：预付费业务技术要求》规定的预付费业务的业务交换点（SSP）、业务控制点（SCP）、智能外设（IP）和归属位置寄存器（HLR）设备：
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡尼不注日期的引用文件，其最新版本用于本标准。YD/T 1207-2002
3缩略语和定义
3.1缩略语
下列缩略语适用于本标难！
ANLYZD
BULKDISCONNECT
CRREPORT
FAVAIL
INSTREQ
LOCREQ
OANSWER
ODISCONNECT
80OMHzCDMA数字蜂窝移动通信网无线暂能网（WIN）阶段1：预付赞业务技术要求
AnalyzedInformation
BulkDisconnection
CallControlDirective
CallRecoveryReport
FacilitySelectedAndAvailableInstructionRequest
Implementation Under Test
LoxationRequest
OAnswer
ODisconnect
OriginationRequest
Pointof Control and OhservationProtocol Data Unit
分析信息
批量拆线
呼叫控制指示
呼叫恢复报告
设施选择并可用
指令申请
待测实体
位置请求
0应答
0拆线
始发申请
控制和观测点
协议数据单元
YD/T 1306-2004
SEIZERES
SRFDIR
TANSWER
TDISCONNECT
TNOANS
TRANUMREQ
UNRELCALLDATA
3.2定义
Service Contral Point
SeizeResource
SRFDirective
Signalling Point
Service Switching Point
TAnswer
Transaction CapabilityApplication PartTDisconnect
TNoAnswer
TransferToNumberRequest
UnreliableCallData
Wireless Intelligent Network有效行为测试：消息的顺序和内容都是正确的。无效行为测试：收到的PDU句法不正确。.4业务交换点（SSP）的测试
业务控制点
占用资源
SRF指示
信令点
业务交换点
T应答
事务处理应用部分
T拆线
T无应答
前转号码申请
不可靠的呼叫数据
无线智能网
利用协议分析仪对SCP(IUT)进行测试，测试时协议分析仪模拟与SSP（IUT）进行WIN MAP交互作用的物理实体，即协议分析仪模拟SCP和HLR。测试的控制和观测点（PCO）在WINMAP和TCAP之间。测试绩构如图1所示。
协议分析议
ET(SSP)
图1 测试结构
测试项目1：位置申请（LocationRequest)测试项目1.1有效行为测试
测试编号：1.1.1
参考：80OMHzCDMA数宇蜂窝移动通信网无线智能网（WTIN）阶段1：预付费业务技术要求项目：位置申请(LocarionRequest)YD/T 1306-2004
分 项 目：能够发送带 WINCapability 参数的位置申请操作并接收返回结果中的参数 ControlNetworkID,DMH_ServiceID(可选参数o、FreferredLanguageLndicator测试目的：
检验SSP能够正确发送此操作并能够正确处理返回结果预置条件：
结构：如图1所示
消息顺序
测试说明：
1.SSP 发送 LOCREQ:
2.SSP接收到返回结果locreq：
测试炎型：有效性
QUERY WITH PERMISSION
TOCRFQ
RHSPONSE
locreq
3.检查：SSP能够正确发送并接收返问结果。数：
1.LOCREO::-SET1
BillinglD (Originating)
Dieits (Dieled)
MSCID (Originating)
SystemMyTypeCode (Oniginating)MSGIN
TriggerType (34, Location)
TransactionCapability
WINCapability:=IMPLICIT SET(TriggerCapability 7F7F1F'H
WINOperationCapahility
2. locrcg:-SET
EleciurxonicSerialNumber
MabilrldenuificationNurnber
MSCID (Serving MSC)
ControlNel workID
DMH_ServiccID (可选)
PreferredLanguagelndicator
SP类型：SSP
YD/T 1306-2004
测试项目2：始发申请(OriginationRequest)测试项目2.1有效行为测试
测试编号：2.1.1
参考：8(IOMHzCDMA数字蜂宽移动通信网无线智能网（WIN）阶段t：预付费业务技术要求项目：始发申请(OriginationRequest)分 项 目：能够发送可选参数 FeatureIndicator，WINCapability，并能够接收返回缩果中的参数 DMH_ServiceID),ActianCode(20Releaselcgandredirectsubscriber)测试目的：
I.检验SSP能够发送具有正确参数的ORREQ操作；2.检验SSP接收此操作返回的结果，并能够正确处理。预置条件：
结构：如国1所示
消息顺序：
测试说明：
1.SSP发送ORREQ：
2.SSP接收到返回结果 Jocreq:
测试类型：有效性
OUERYWTTH PERMISSION
RESPONSE
3.检查A：SSP能够发送具有正确参数的此操作：4.检查 B: SSP 能够接收正确的结果。参数：
1. DRREQ:SET
BillingID(originating)
Digite(Dialled)
ElectronicSerialNumber
MSCID(OriginatingMSC)
OriginationTriggers
TransactionCapability
Featurelndicator
THi ggerType ( 36 Origingtion_attempt_authorized)WINCapabitityr:=IMPLICIT SET(TriggerCapability 7F7F1FH
WINOperationCapability
2, orrequ=SET(
DMH_ ServiceID
ActionCodle(20Release leg and redirect subscriber)]A
SP类型：SSP
测试项目3：前转号码申请(TransferToNumberRequest)测试项月3.1有效行为测试
测试编号：3.1.1
参考：800MHCDMA数字蜂宽移动通信网无线智能网（WIN）阶段I：预付费业务技术要求YD/T 1306-2004
项：前转号码申请(TransferToNumherRequest)分项日：能够发送WINCapability参数并能够接收返可结果中的参数DMH_ServicelD（可选整数）、PreferedLanguagelndicator 和 TrniggerAddresList试的：
1.检验SSP能够发送具有正确参数的TRANUMREQ操作；2.检验SSP能够接收具有正确参数的返回结果，预置条件：
结构：如图1所示
消息顺序：
测试说明：
[.SSP 发送 TRANUMREQ：
测试类型：有效性
QLERYWTTH PERMISSION
TKANUMREQ
RFSPONSE
Carmrer
2.SSP接收到返回结果tanummcq:3.捡查A：SSP能够发送具有正确参数的此操作：4.检查 B：SSP能够接收正确的结果。参数：
1.TRANUMREO:-SETI
ElectronicSerialNumber
RedirectionReason
SystemMyTypeCode
WINCapability:=[MPLICIT SETtTriggerCapabiliry7F7FIF\H
WINOperationCapabilityG3'HI!2.tranumreg:-SET[ Digits (Destination)DMH_ScrviccID (选)
Preferredl anguagelndicator
TriggerAddressList IMPLICIT SET OFITriggerListIMPLICIT SET!
DestinationAddress CHOICE ↑GlobalTitle)
CHOICE
WIN_Trigger IMPLICTT SEQUENCE (TriggerIype
DetectionPointType] HJ]
SP类型：SSP
YD/T 1306-2004
测试项目4：分析信息(AnalyzedInformation)测试项目4.1有效行为测试
测试编号：4.1.1
参考：800MIHzCDMA数字蜂窝移动通信网无线智能网（WTN）阶段1：预付费业务技术要求项目：分析信息(AnalyzedInfamatian)分项目：朗够发送必备参数TriggerType(支持37-calling_Routing_ardress_available），WINCapability，并能够接收返回结果中的参数DvHServicei
测战口的：
1.检验SSP能够发送具有正确参数的ANLYZD操作：2.检验SSP接收此操作返回的结果，并能够正确处理。预置条件：wwW.bzxz.Net
结构：如图1 所示
消息顾序：
测试说明：
1.SSP 发送ANLYZD:
2.SSP接收到返回结果anlyzd；
测试类型：有效性
QUERY WTTH PERMISSION
ANLYZD
RESF-ONSE
anl yzd
3.检查A：SSP能够发送具有正确参数的此操作；4.检查B：SSP能够接收正确的结果。参数
I.ANLYZD:-SET(
BillingID (Originating)
Digits (Dialed)
MSCID (Originating)
Tran sactionCapabilitsy
TriggerType (37,calling_routing_address_available)WINCapabiity:=IMPLICIT SET
TriggerCapability7F7F1FH
WINOperationCapsbility
2.anlyzd:=SETI
DMH_ServiceID
SP类型：SSP
洲试编号：4.1.2
多污：800MHzCDMA数字蜂宽移动通信网无线智能网（WIN）阶段1：预付费业务技术要求项目：分析信息(Analyzedlnformation)YD/T 1306-2004
分项日：能够发送必备参数TrigerType(支持38-Initial_ttrmination)、WtNCapability，并能够接收返回结果中的数DMH_ Service[D
测试目的
1.检验SSP能够发送具有正确参数的ANLYZD操作：2.检验SSP接收此操作返回的结果，并能够止正确处理。预置条件：
结构：如图1所示
消息顺序：
测试说明：
I.SSP 发送 ANLYZD;
2.SSP 接收到返回结果 anilyzd;剩试类型：有效性
QUBRY WTTH PERMISSION
ANLYZD
RESPONSE
anlyzd
3-检查A：SSP能够发送具有正确参数的此操作：4.检查E：SSP能够接收正确的结果。参数：
1.ANLYZD:=SETI
BillinglD (Originating)
Digits (Dialed)
MSCID (Originating)
TransactionCapability
TriggerType(38, [nitial_termination)WINCapability:=IMPLICrT SETfTriggerCapability7F7F1F\H
WINOptrationCapability
2.anlyzl:=SET
DMH_ServiccID
SP类型：SSP
YD/T 1306-2004
测试编号：4.1.3
参考：80OMHzCDMA数字蜂宽移动通信网无线智能网（WIN）阶段1：预付费业务技术要求目：分析信息(AnalyzedInformation)项
分项目：能够发送必备参数TriggtrType支39-calleu_routing_address_uvailahle)、WINCapability和可选参数CarierDigits, DestinationDigits, DMH_Redirectionlndicator,Feat ureIndicatur,RoutingDrigits, TimeDaleOfrset, TineOfDay并能够接收返回结果中的参数DMH_ServiceID测试目的：
1.检验SSP能够发送具有正确参数的ANLYZD操作：2.检验SSP接收此操作返间的结果，并能够正确处理。预查条件：
结构：如图1所示
消息顺序：
测试说明：
1.SSP 发送 ANLYZD:
测试类型：有效性
QUERY WITH PERMISSION
ANLYZD
RESPONSE
anlyzd
2.SSP接收到返回结果anlyzd
3.检查A：SSP能够发送具有正确参数的此操作：4.检查B：SSP能够接收正确的结果：参数
1.ANLYZD:-SET[
BillingID(Originating)
Digits (Dialed)
MSCID (Originating)
TransactionCapability
TriggerType (a9, called_routing_address_available)WINCapability:=IMPLICIT SET
TriggerCapability7F7F1F'H
WINOperatinnCapability03'H]
CamierDigits
DestinationDigits
DMH_RcdirectionIndicalor
FeataureIndicator
RoutingDigits.
TimeDateOffset
TimeOfDay
2.anlyzd::=SETI
DMH_ServiceID
SP类型：SSP
