【烟草行业标准(YC)】 卷烟物理性能的测定 第3部分：圆周 光电法

YC/T 28.3—1996Www.bzxZ.net

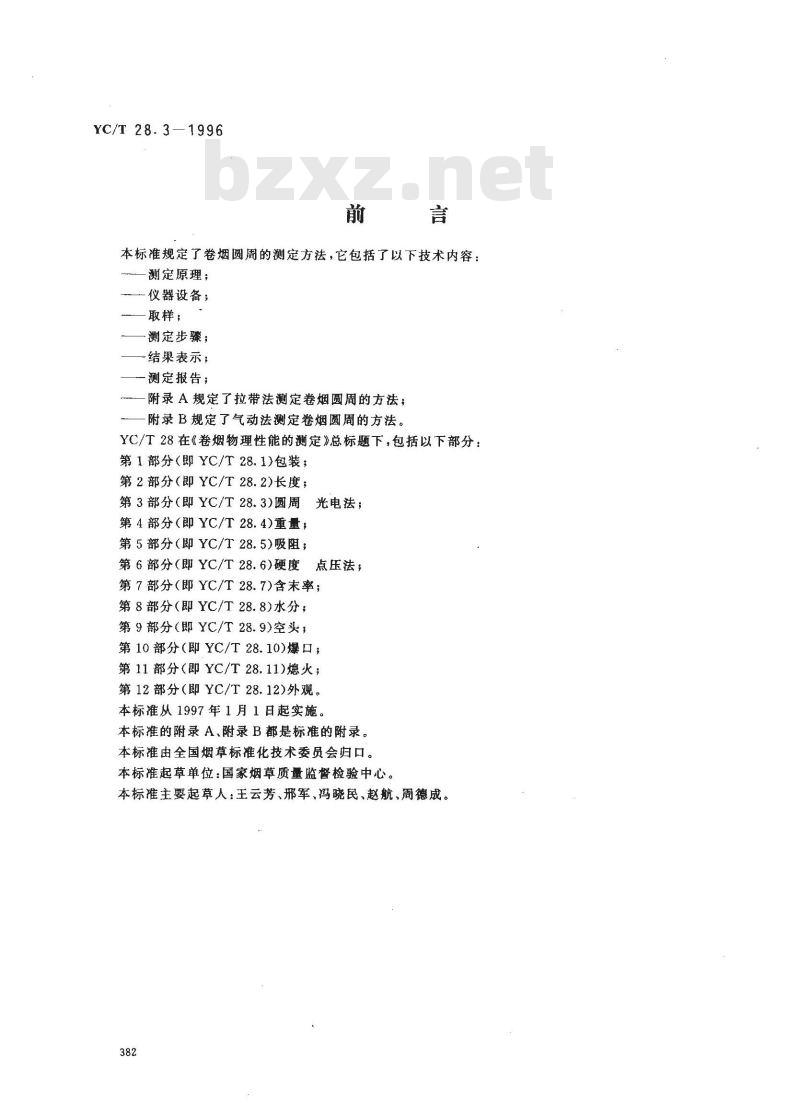

本标准规定了卷烟圆周的测定方法，它包括了以下技术内容：测定原理；
一仪器设备；
取样；
-测定步骤；
-结果表示；
测定报告；
-附录A规定了拉带法测定卷烟圆周的方法；附录B规定了气动法测定卷烟圆周的方法。YC/T28在《卷烟物理性能的测定》总标题下，包括以下部分：第1部分（即YC/T28.1)包装；
第2部分（即YC/T28.2)长度；
第3部分（即YC/T28.3)圆周光电法；第4部分（即YC/T28.4)重量，
第5部分（即YC/T28.5)吸阻；
第6部分（即YC/T28.6)硬度点压法；第7部分（即YC/T28.7)含末率；第8部分（即YC/T28.8)水分；
第9部分（即YC/T28.9)空头，
第10部分（即YC/T28.10)爆口；第11部分（即YC/T28.11)熄火；第12部分（即YC/T28.12)外观。本标准从1997年1月1日起实施。本标准的附录A、附录B都是标准的附录。本标准由全国烟草标准化技术委员会归口。本标准起草单位：国家烟草质量监督检验中心。本标准主要起草人：王云芳、邢军、冯晓民、赵航、周德成。382

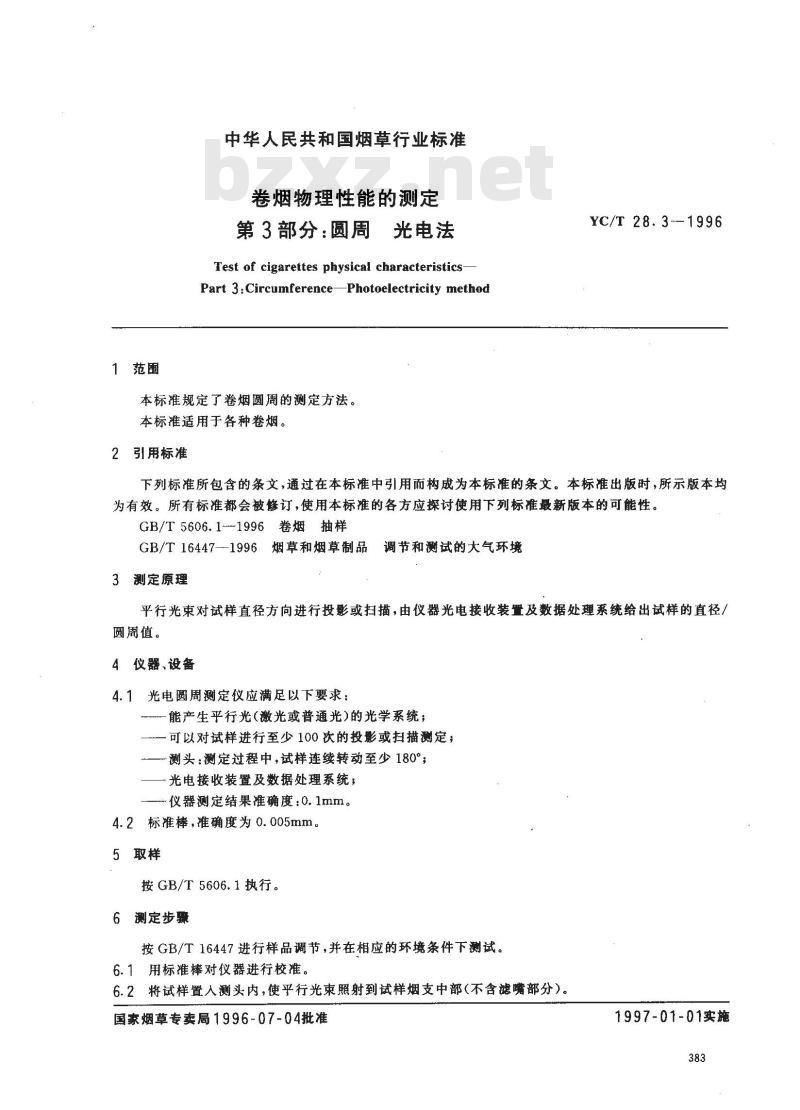

1范围
中华人民共和国烟草行业标准
卷烟物理性能的测定
第3部分：圆周光电法
Test of cigarettes physical characteristics-Part 3:Circumference-Photoelectricity method本标准规定了卷烟圆周的测定方法。本标准适用于各种卷烟。
2引用标准
YC/T 28.3-1996
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T5606.11996卷烟抽样
GB/T16447—1996烟草和烟草制品调节和测试的大气环境
3测定原理
平行光束对试样直径方向进行投影或扫描，由仪器光电接收装置及数据处理系统给出试样的直径/圆周值。
4仪器、设备
4.1光电圆周测定仪应满足以下要求：能产生平行光（激光或普通光）的光学系统；可以对试样进行至少100次的投影或扫描测定；一测头：测定过程中，试样连续转动至少180°；光电接收装置及数据处理系统；仪器测定结果准确度：0.1mm。
4.2标准棒，准确度为0.005mm。5取样
按GB/T5606.1执行。
6测定步骤
按GB/T16447进行样品调节，并在相应的环境条件下测试。6.1用标准棒对仪器进行校准。
6.2将试样置人测头内，使平行光束照射到试样烟支中部（不含滤嘴部分）。国家烟草专卖局1996-07-04批准1997-01-01实施
YC/T 28.3-1996

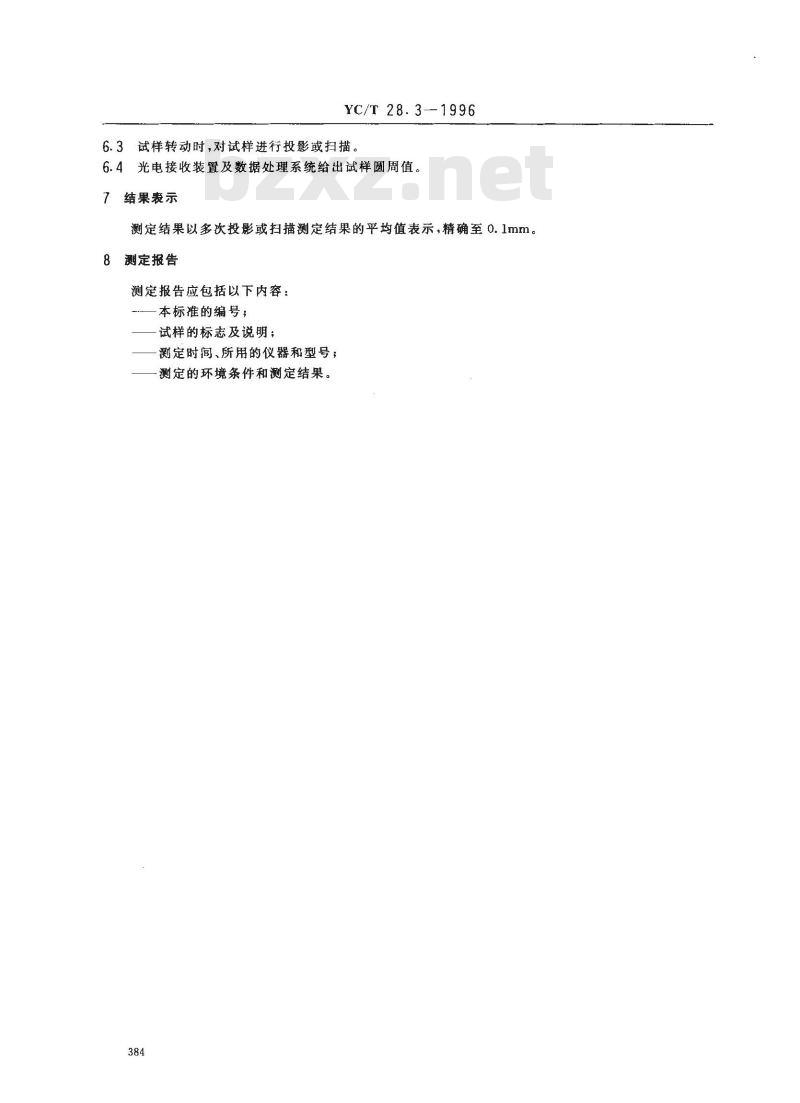

3试样转动时，对试样进行投影或扫描。.3
6.4光电接收装置及数据处理系统给出试样圆周值。结果表示
测定结果以多次投影或扫描测定结果的平均值表示，精确至0.1mm。测定报告
测定报告应包括以下内容：
本标准的编号；
试样的标志及说明；
测定时间、所用的仪器和型号；测定的环境条件和测定结果。

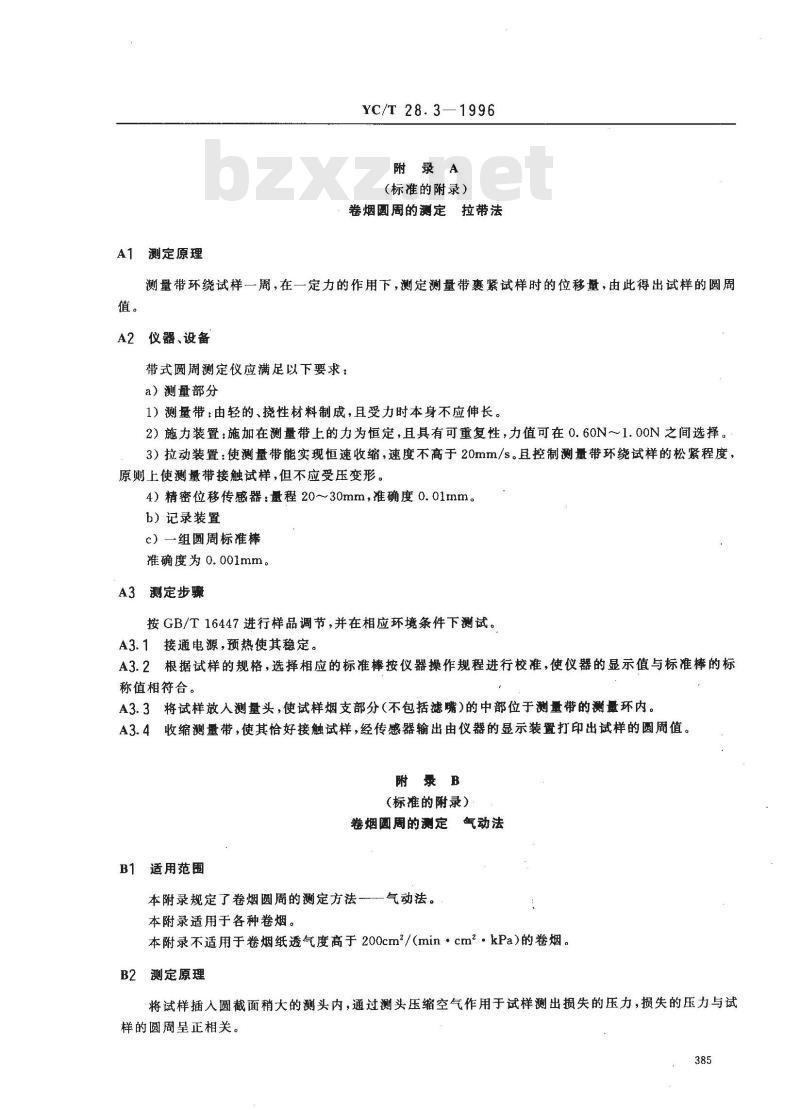

A1测定原理
YC/T28.3—1996
附录A
（标准的附录）
卷烟圆周的测定拉带法
测量带环绕试样一周，在一定力的作用下，测定测量带裹紧试样时的位移量，由此得出试样的圆周值。
A2仪器、设备
带式圆周测定仪应满足以下要求：a）测量部分
1）测量带：由轻的、挠性材料制成，且受力时本身不应伸长。2）施力装置：施加在测量带上的力为恒定，且具有可重复性，力值可在0.60N～1.00N之间选择。3）拉动装置：使测量带能实现恒速收缩，速度不高于20mm/s。且控制测量带环绕试样的松紧程度，原则上使测量带接触试样，但不应受压变形。4）精密位移传感器：量程20~30mm，准确度0.01mm。b）记录装置
c）一组圆周标准棒
准确度为0.001mm。
A3测定步骤
按GB/T16447进行样品调节，并在相应环境条件下测试。A3.1接通电源，预热使其稳定。A3.2根据试样的规格，选择相应的标准棒按仪器操作规程进行校准，使仪器的显示值与标准棒的标称值相符合。
A3.3将试样放人测量头，使试样烟支部分（不包括滤嘴）的中部位于测量带的测量环内。A3.4收缩测量带，使其恰好接触试样，经传感器输出由仪器的显示装置打印出试样的圆周值。附 录 B
（标准的附录）
卷烟圆周的测定气动法
B1 适用范围
气动法。
本附录规定了卷烟圆周的测定方法———本附录适用于各种卷烟。
本附录不适用于卷烟纸透气度高于200cm\/(min·cm2·kPa)的卷烟。B2测定原理
将试样插人圆截面稍大的测头内，通过测头压缩空气作用于试样测出损失的压力，损失的压力与试样的圆周呈正相关。

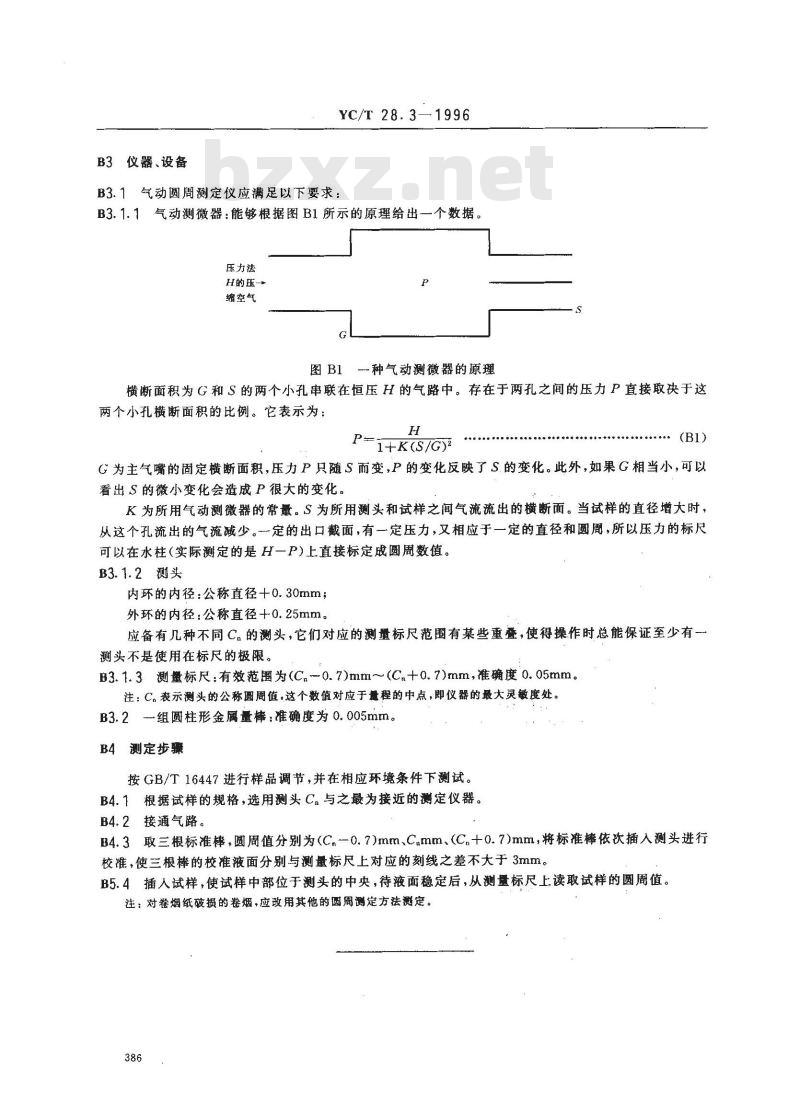

B3仪器、设备
YC/T 28.3—1996
B3.1气动圆周测定仪应满足以下要求：B3.1.1气动测微器：能够根据图B1所示的原理给出一个数据。压力法
H的玉—
缩空气
图B1种气动测微器的原理
横断面积为G和S的两个小孔串联在恒压H的气路中。存在于两孔之间的压力P直接取决于这两个小孔横断面积的比例。它表示为：P
1+K(S/G)2
G为主气嘴的固定横断面积，压力P只随S而变,P的变化反映了S.的变化。此外,如果G相当小，可以看出S的微小变化会造成P很大的变化K为所用气动测微器的常量。S为所用测头和试样之间气流流出的横断面。当试样的直径增大时，从这个孔流出的气流减少。定的出口截面，有一定压力，又相应于一定的直径和圆周，所以压力的标尺可以在水柱(实际测定的是H一P)上直接标定成圆周数值。B3.1.2测头
内环的内径：公称直径十0.30mm；外环的内径：公称直径十0.25mm。应备有几种不同C。的测头，它们对应的测量标尺范围有某些重叠，使得操作时总能保证至少有一测头不是使用在标尺的极限。
B3.1.3测量标尺：有效范围为(C一0.7)mm~~(C+0.7)mm,准确度0.05mm注：C。表示测头的公称圆周值，这个数值对应于量程的中点，即仪器的最大灵敏度处。B3.2组圆柱形金属量棒：准确度为0.005mm。B4测定步骤
按GB/T16447进行样品调节，并在相应环境条件下测试。B4.1根据试样的规格，选用测头 C,与之最为接近的测定仪器。B4.2接通气路。
B4.3取三根标准棒，圆周值分别为（C。一0.7)mm.Camm、(C.十0.7)mm，将标准棒依次插人测头进行校准，使三根棒的校准液面分别与测量标尺上对应的刻线之差不大于3mm。B5.4插人试样，使试样中部位于测头的中央，待液面稳定后，从测量标尺上读取试样的圆周值。注：对烟纸破损的卷烟，应改用其他的圆周测定方法测定。386
