【通信行业标准(YD)】 接入网测试方法——基于ATM的无源光网络(A-PON)

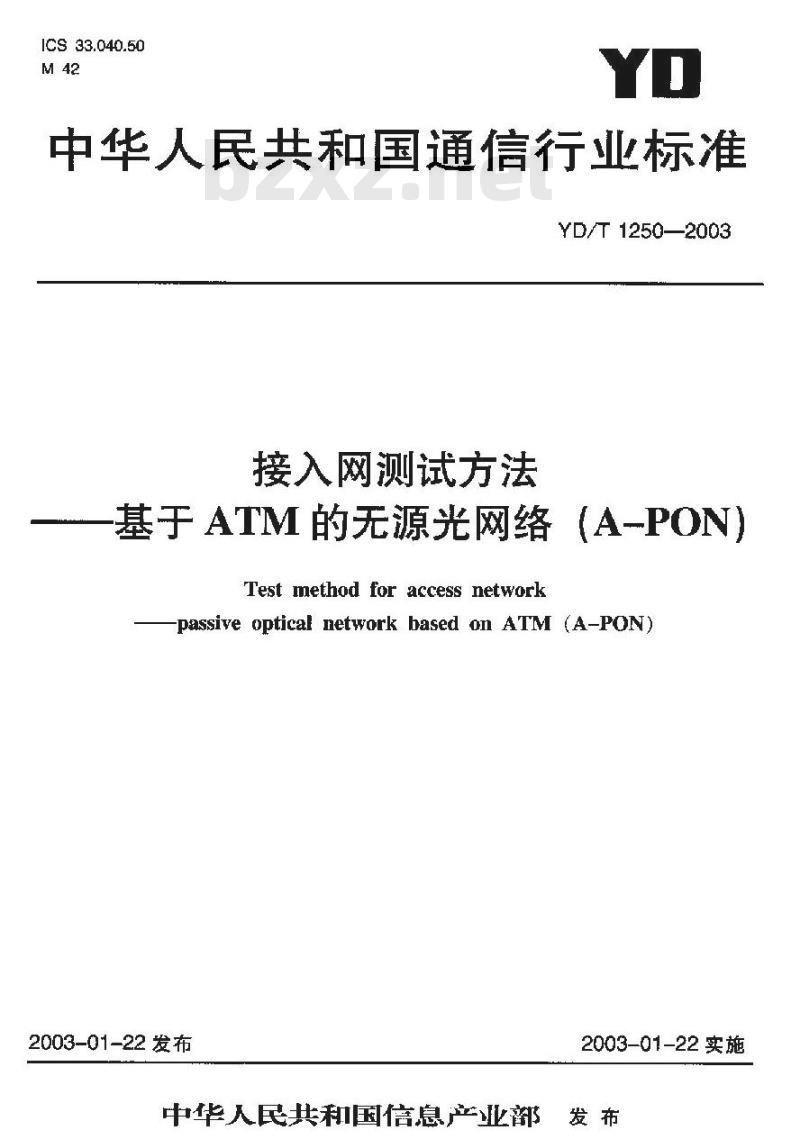

ICS33.040.50
中华人民共和国通信行业标准
YD/T1250—2003
接入网测试方法
（A-PON）
基于ATM的无源光网络
Test method for access networkpassive optical network based on ATM (A-PON)2003-01-22发布
2003-01-22实施
中华人民共和国信息产业部发布前言

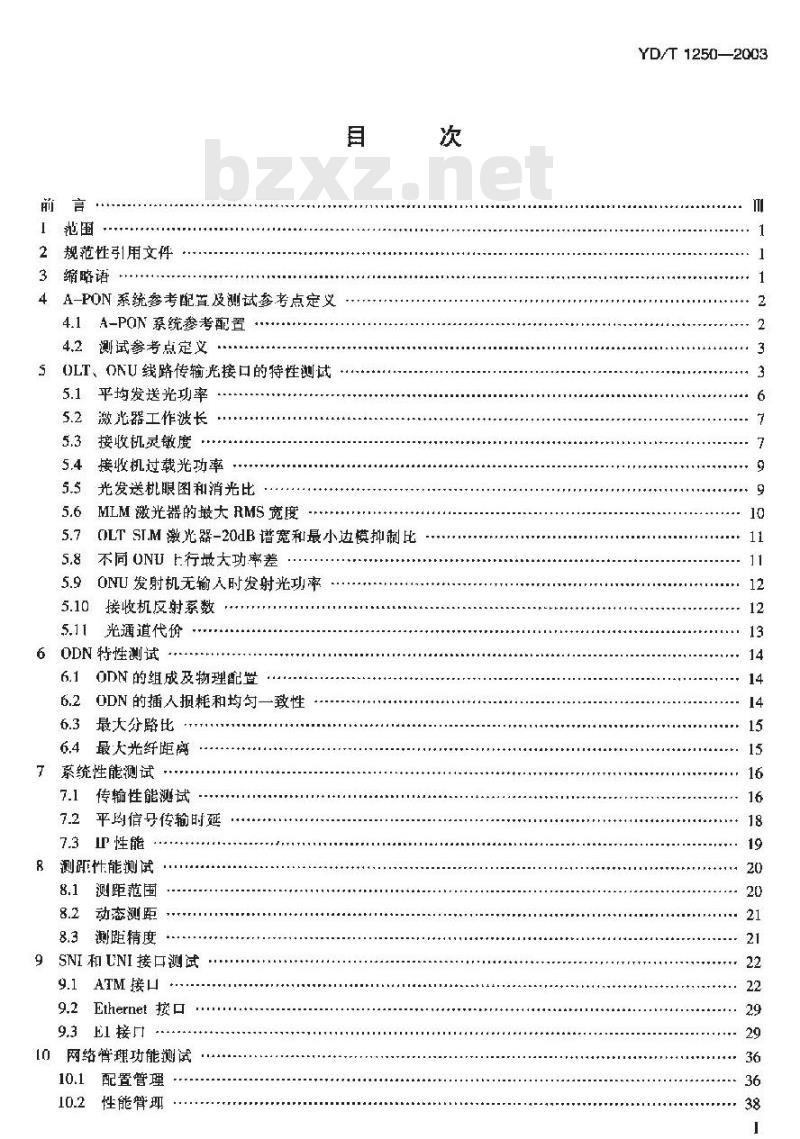

1范围
2规范性1用文件
3缩略语
4A-PON系统参考配直及测试参考点定义4.1A-PON系统参考配置
4.2测试参考点定义
SOLT、ONU线路传输光接口的特性测试..5.1平均发送光功率
5.2激光器工作被长
5,3接收机灵敏度
5.4接收机过载光功率
5.5光发送机眼图和消光比
5.6MLM 激光器的最大 RMS 宽度OLTST.M激光器-20dB谱宽和最小边模抑制比5.7
5.8不同 ONU 上行最大功率差
5.9ONU发射机无输入时发射光功率5.10接收机反射系数
5.11光通道代价
6ODN特性测试
6.1ODN的组成及物理配置
6.2ODN的插入报耗和均匀一致性6.3最大分路比
6.4最大光纤距离
了系统性能测试
7.1传输性能测试
平内信号传输时延
7.3IP性能
测距性能测试
8.1测距范围
8.2动态测距
8.3測距精度
9 SNI和UNI 接口测试
ATM 接口
9.2 Ethernet 接口
10网络管理功能测试
配置管理
性能管班
YD/T 1250—2003
YD/T 1250—2003

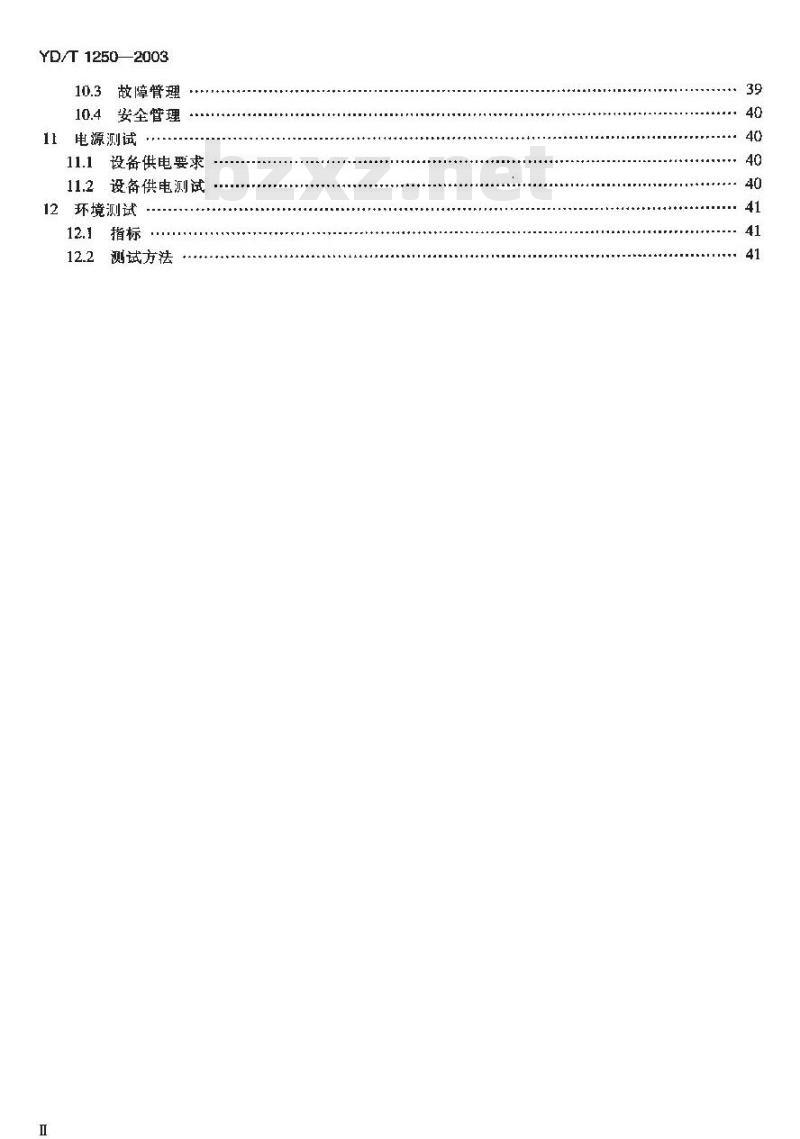

10.3故障管理
10.4安全管理
电源测试
设备供电要求
11.2设备供电测试
12环境测试
测试方法
YD/T1250—2003

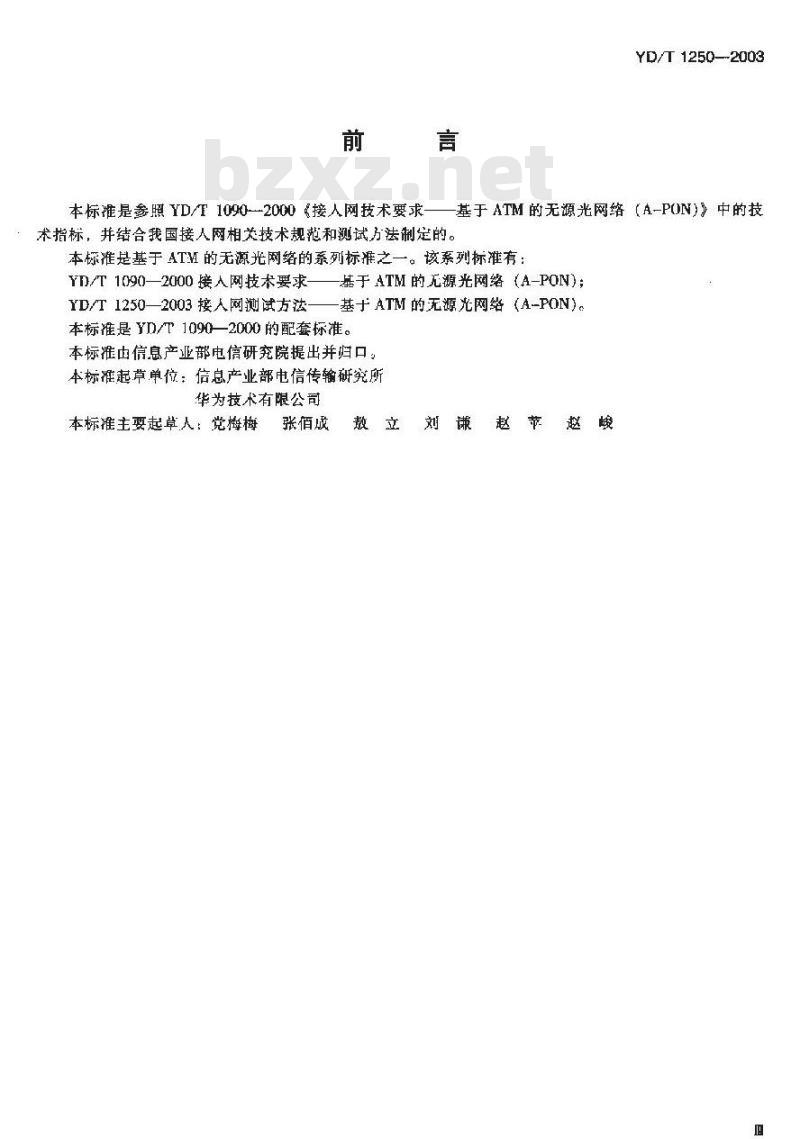

本标准是参照YD/T1090-2000《接人网技术要求—基于ATM的无源光网络（A-P0N）》中的技术指标，并结合我国接人离相美技术规范和规试方制烂的。本标准是基于 ATM的无源光网络的系列标准之一。该系列标准有：YD/T 1090—2000接网技术要求——基于 ATM的无源光网络（A-PON)；YD/T1250—2003接人网测试方法——基于ATM的无源光网络（A-PON)。本标准是YD/T 1090—2000的配套标准。本标准由信息产业部电信研充院提出并归口：本标准起草单位：信息产业部电信传输研究所华为技术有限公司免费标准bzxz.net
本标推主要起章人：党梅梅张成刘谦赵萨赵峨

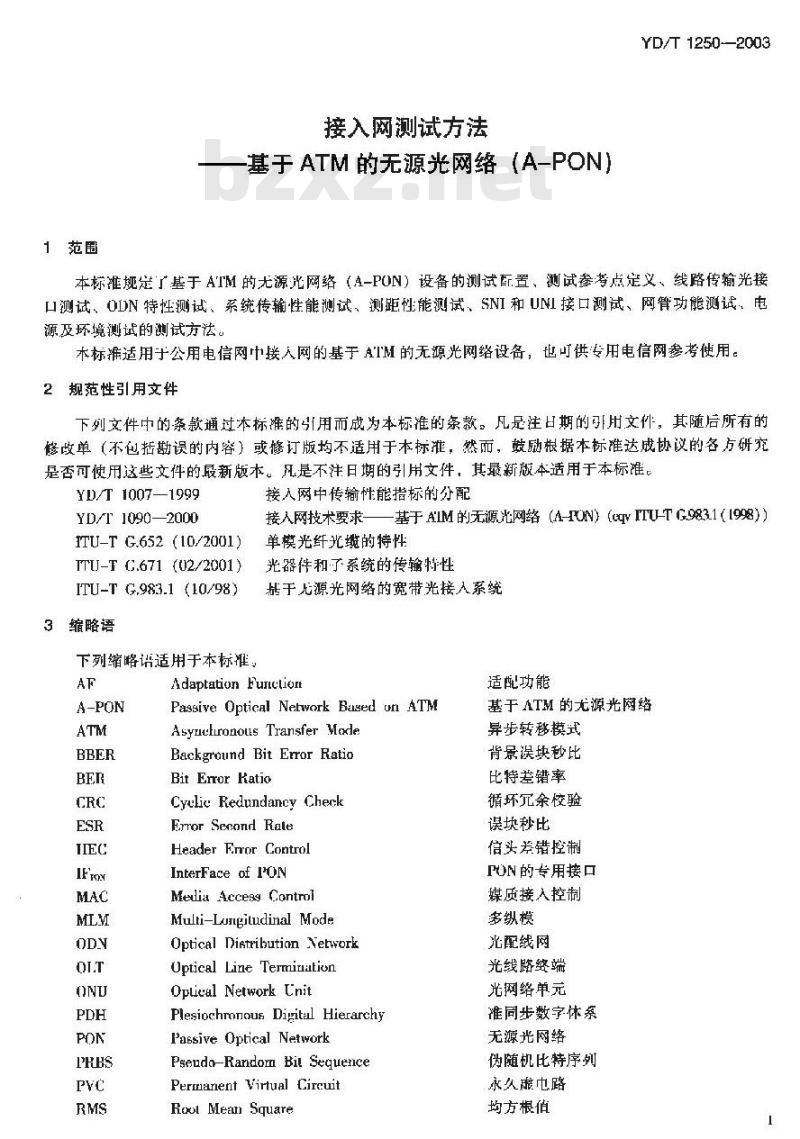

1范围
接入网测试方法
基于ATM的无源光网络（A-PON）YD/T 1250-—2003
本标准规定广基于ATM的无源光网络（A-PON）设备的测试配置、测试参考点定义、线路传输光接口测试、ODN特性测试、系统传输性能测试、测距性能测试、SNI和UNI接口测试、网臂功能测试、电源及环境测试的测试方法。
本标准适用于公用电信网中接人网的基于ATM的无源光网络设备，也可供专用电信网参考使用。2规范性引用文件
下列文件中的条款通过本标谁的引用而成为本标准的条款。凡足注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。YD/T 1007-—1999
YD/T1090—2000
ITU-T G.652 (10/2001)
TTU-T G.671 (02/2001)
ITU-T G.983.1(10/98)
3缩略语
下列缩略语适用于本标准：
接人网中传输性能指标的分配
接入网技术要求—基于AIM的无源光网络（A-RON）（cqvITUHTG9831（1998））单模光纤光缆的特性
光器件和了系统的传输特性
基于无源光网络的宽带光接人系统Adaptation Fuctiort
Passive Optical NetworkBasedun ATMAsynelironous Transfer Made
Background Bit Eror Ratio
Bit Error Ratio
Cyulic Redundancy Cherk
Error Second Rale
Header Frror Control
InterFace of PON
Melia Access Control
Multi-Lungitudinal Mode
Optical Distribution NetworkUptical Line Termination
Oplieal Network Lnit
Plesiochronous Digital HierarchyPassive Optical Network
Pseudo-Random Bil Seguence
Permanent Virtual Cireuit
Rool Mean Square
适配功能
基于 ATM 的尤源光网络
异步转移模式
背景误块秒比
比特差错率
循坏穴余校验
误块秒比
信头差错控制
PON的专用接口
媒质接入控制
多纵模
光配线网
光线路终端
光网络单元
准同步数字体系
无源光网络
伪随机比特序列
永久滤电路
均方根值
YD/T 1250-2003
Synchronous Digital HierarchySeverely Errored Second RatioSingle-Longitudinal Mode
Service Nodc Inlerface
Time Division Mulriple AceeanIHser Network Interface
Virtual Channel Identifier
Virtual Path Identifier
4A-PON系统参考配置及测试参考点定义4.1A-PON系统参考配置
同步数字体系
严重误块秒比
单纵模
业务节点接口
时分多址接人
用户网络接口
虚通路标识
虚通道标认
系统参考配置和参考模型如图1所示。该系统由光线路终端（OLT）、光网络单元（ONU）和光配线网（ODN）组成，其中ODN采用具有无源光分路器的无源光网络（PON）结构，一对（或一根）光纤在多个ONU之间进行无源的分路，多个ONU共亨-对（或一根）光纤的容量。在OD内两个光传箍方向分别定义如下信号从OLT到ONU（s）为下行方向；信号从ONU（s）到OLT为上行方向。网普接口
AN 系统管挥功能
T参考点
a客考点
V意考点
S：在OIT（下行）或ONU（上行）输出光纤上的光连接点（如光连接器或光接头）R：在ONU（下行）或OLT（上行）输人光纤上的光述接点（如光连接器或光接头）a；增加该参考点是为了从ONU中区分出AFW：网络侧参考点
T：用户例参考点
无源光分路器
SNI：业务节点接口
UNI：用户网络接口
SN功能
IF：PON的专用接口
图1A-PON系统的参考根型
4.2 测试参考点定义
A-PON系统测试中，定义如下测试参考点：a）发送参考点S：紧靠在发送机（ONU或OLT）光连接器后的光纤点；b）接收参考点R：紧靠在接收机（ONUOLT）光连接器前的光纤点：c）a参考点：ONU与AF之间的参考点；d）V参考点：接人网与业务节点之间的参考点：e）T参考点：接人网与用户终端之间的参考点；f）网管测试参考点：系统与實系统之间的参考点。A-PON系统测试针对参考点 S、H、V、T和网管参考点进行。5OLT、ONU 线路传输光接口的特性测试YD/T 1250--2003
当下行速率为155520khitg时，下行向（OLT发送，ONL接收）TFex接口参数应满足表1的要求。
当下行速率为622080kbitV时，下行方向（OLT发送，ONU接收）IFr接口参数应满足表2的要求。
上行方向（ONU发送、OIT接收）IFW接口参数应满足表3的要求。表1下行传输方向|Froy接口参数（155520kbit/s】OLT发送机
标称比特率
工作波长
线路码地
发送机眼阁漠板
OON类别
最小均发送功益
最大平均发送功率
消光比
发送机人射光功率容限
ML.M激光器最大RMS宽度
SLM激光器最大-20HB 充度
SL.M 激光器显小边模抑制比
在接收机波长上测量的设备最大反射ODN类别
最小灵敏度（BER=10-）
最小过载（BER=10-10）
kbit/a
155520
1480-1580
扰码的NRZ
ONU接收机
155520
1260~1360
扰码的NRZ
YD/T 1250--2003
标称比持率
工作波长
线路码型
发送机眼图模械
ODN类别
最小平均发送功率
最大平均发送功率
消光比
发送机人射光功率容限
ML.M激光器最大RMS宽度
SLM 激光据最大-20dB 宽度
SL.M激光器最小边模抑制比
表 2下行传输方向 IFron 接口参数 [622 0B0kbit/s]OLT发送机
kbit/s
在接收机波长上测量的设备敏人反射ODN类别
最小灵敏度（BER=10-)
最小过载(RER=10F-ID)
标称比特率
T作波长
线路码型
发送机限图模板
ODN类别
最小平均发送功率
最人平与发送功率
发送机无信号时激光器发送光功率消光比
622 (80
1480-1580
扰码的NRZ
OVU接收机
表3上行传输方向接口苓数（155520kbit/s】ONL发送机
155520
1260-1360
扰码的YRZ
<(最小灵敏度-10)
622080
1260~1360
扰码的NRZ
155 520
1260-1360
扰码的NIZ
（最小灵度-10)
发送机人射光功率容限
MLM激光器最大RMS宽度
SLM激光器最天-20dB宽度
SLM激光器最小逆模抑制比
在接收机波长上测三的设备最大反射QDN类别
最小灵敏度（BER=10-0)
最小过载（BER=10-）
表3（续】
OXU发送机
OLT接收机
155.52Mlit/s
0.15/0.85
0.35/0.6s
0.20/0.80
622.083biL/s
0.25/0.73
0.40/0.60
0.20/0.80
图 2 下行传输方向 IFpcn接口发送信号眼图漠框B类
YD/T 12502003
YD/T 1250—2003
5.1平均发送光功率
(0.5,0.13)
图3二行传输方句IFrN接口发送信号眼图模框5.1.1OLT下行平均发送光功率
5.1.1.1治标
平均发送光功率是发送机耦合到光纤的伪随机数据序列的平均功率在S参考点上的测试值。其体指标应满足表1和表2的要求。
5.1.1,2测试配置
测试配置见图4
发兰胎
5.1.1.3 测试步骤
a）按图4接好电路：
被测设备OLT
（发送璐）
光功率计
4OLT发送火功率测试配置
b）如有必要在OLT的网络侧接口连接图案发生器，向SNI接口送测试信号：心）光功率计设置在被测光波长上、待输出功率稳定，从光功率计读出平均发送光功率。5,1.2ONU上行平均发送光功率
5.1.2.1指标
ONT激光器工作在连续发送模式和突发发送模式两种情况下的平均发送功率指标应满足表3的要求。5.1.2.2测试配置
测试配宵见图5。
5.1.2.3测试步骤
u）按5接好电路；
示被器
光功率计
图5ONU发送光功率测度配置
h）如有必要在ONU的LNI接口接上图案发生器，向输入口送测试信号：图案
YD/T 12502003
发生器
）如果设备支持，设置ONL为连续发光状态，光功率计设置在被测光波长上，待输出功率稳定，从光功率计读出平均发送光功率；d）如果ONU工作在突发模式下，从光功率计读出平均发送光功率P，然后断开连在S点上的光功率计，在S点接示波器（带光出转换模块），测量ONU总的发送周期T和实际发送信号的时长T，则P=P+101gV，其中N=T/T22
5.2激光器工作波长
5.2.1指标
激光器工作波长指它的正纵模中心波长，具体指标应满足表1表2和表3的要求。5.2.2测试配
测试配置见图6。
发生器
5.2.3测试步骤
a）按图6接好电；
被测段备
OLT/ONE
（发送端）
北沉器
图6激光器工作波长测试配置
b）在测试ONU激光器工作波长时，如有必要，应建立下行通道：光纤
）调整光衰减器，便输出光功率在光谱分析仪（盛光被长计）要求的范围内：在）调整光谱分析议（或光波长计），找到并读出主纵模中心被长。5.3接收机灵敏度
分析仪
接收机灵敏度是指在R参考点，达到规定的比特差错率（BER=10-10）时所能接收到的最低平均光功率。
5.3.1下行方向ONU的接收灵敏
5.3.1.1标
下行方向ONU的接收灵敏度应满足表1惑表2的要求，5.3.1.2测试配置
测试配置见图7
YD/T 1250—2003
分折议
5.3.1.3测试步骤
光动率让
光衰减器
7下行方向接收灵敏度过载火功率测试配置OLT
分析仪
）按照图7接好电路，在OLF侧SNI接口和ONU侧LNI接口分别连接传输分析仪，监视下行链路的性能：
b）设置传输分析仪，根错接门类型选择适当的PRBS，向被测系统OLT的SNI接口送相应速率的测试信号；
c）调整光衰减器，逐渐加大衰减值，使传输分析仪检测到的比特差错率尽量接近，但不超过10-10调节过程尽可能半稳和绥慢：
d）断开R点的活动连接器，将光衰减器的输出与光功率计相连，以光功率计读出并记录R点的接收光功率，即为接收灵敏度，
注，若条性不H备，也可以采用环测，在(I树或ONU侧环回，5.3.2上行方向OLT的接收灵度
5.3.2.1指标
上行方向OLT的接收灵敏度应满足表3的要求。5.3.2.2测试配置
测试配置见图8。
分析议
光功率计
光豪耗器
东波器
图B上行方向接收灵敏度和过载光功率测试配置5.3.2.3测试步骤
分析仪
a】按图8接好电路，在OIT侧SNI接IT和 ONU侧UNI接口连接传输分析仪，监视上行链路的性能；L）设置传输分析仪，根据接口类型选择适当的PRBS，向被测系统的JNI接口送测试信号：c）调整光衰耗器，逐渐加大激诚值，使传输分析仪检测到的比特差错率尽量接近，但不超过10-10调节过程尽可能平稳和绥慢：
d）在R点连接光功率计，从光功率计读出并记录R点的接收光功率为P；心）断开光功率计，在R点连接示波器（带光电转换模块），测量ONU总的发送周期T和实际发送信号的时长T2，则Pu氢度=P+101gN，其中N=T/Tan注：若条件不具备，也可以采用环测，在OET例或ONU侧环風8
