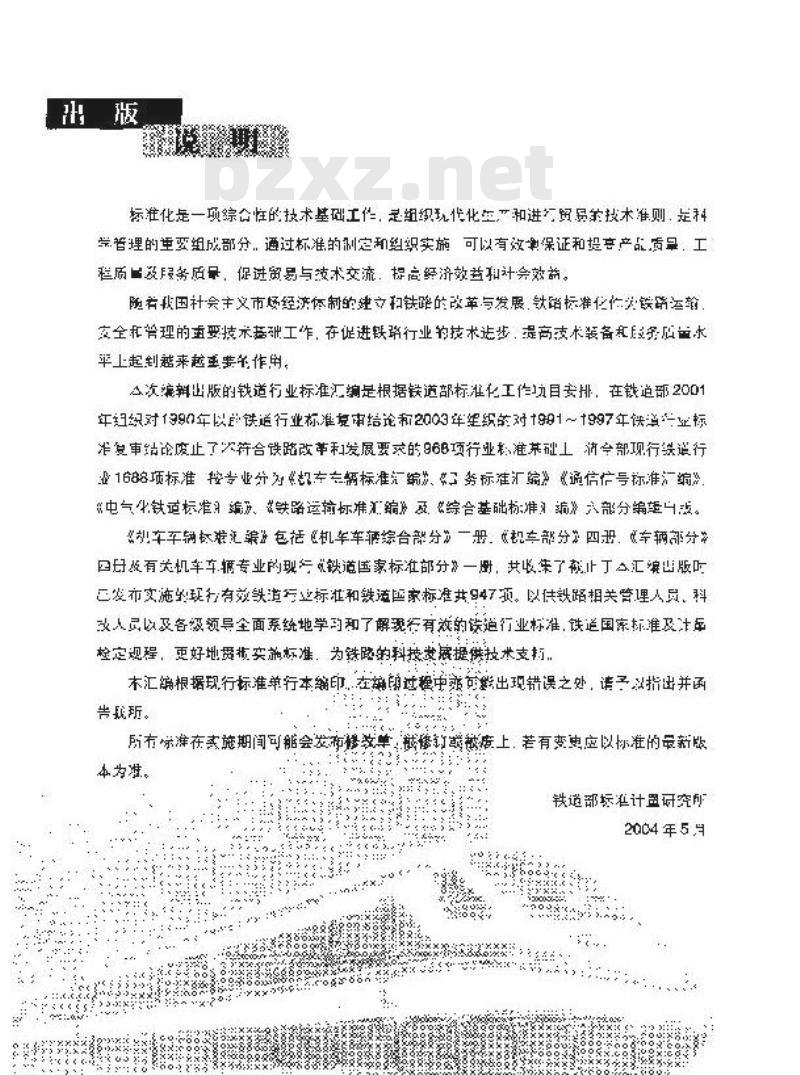

标准化是一项综合性的技术基础工件，是组织现代化年严和进留易策技术准则，是科崇管理的重要组成部分，通过标准的制定和组织实施可以有效单保证和投产品质量，工栏质及服务质量，促进贸易与技术交流。提高经济效益和计会效益。随者我国社会主义市场经济体制的建立和铁路的改革与发展.铁路标准化作头铁路运箱交全拓管理的重要技术基础工作，在促进铁路行业的技术步步，提高支术装备在务质量水平上起到越来越重要的作用。
合次流辨出版的铁适行业标准汇编是根据错道部标准化工作力目安排：在铁道部200年组织对1990年以总送道行业标准复审培论和2003年渠绍的对+991～997年偿道业标准复审结论废止了火符合铁路改革利发展要求的96B项行业机准某础工游会部现行铁道行业168路项标准按专业分为权车专辆标准汇编、工务标准汇编”《通信信号标准汇编》《电气化铁适标准编》、铁路运输标准汇编》及，《综合基础标准习编》六部分编轻与或。“划车车辆杯装汇骗包括机车车辆综合部分”一册，《规车部分”四册，车辆部分”四丹及有关机车车握专业的现行铁道国豪标准部分》一厨，共收朱了税止丁汇滨出版叶三发布实施的球行有效铁道行业标准和缺适函家标准共94了预。以供铁路相关管理人员，科改人员以及各级领导全面系统地学均和了解现行有效的铁道行业标准，铁逆国家标准及计年检定现程，更好地贯实施标准。为铁路的科技变展提供技术支拓木汇确根据现行标准单行本缩印在编的过程中爽可影出现错误之处，请子以指出并函告所。
所有示准在实施期间可能会发市接效单，修针端度上若有变更应以你准的最新版本为准。
铁适部标准计置研究所
2004年5月
3.3.63.882
1cs 45.060.20

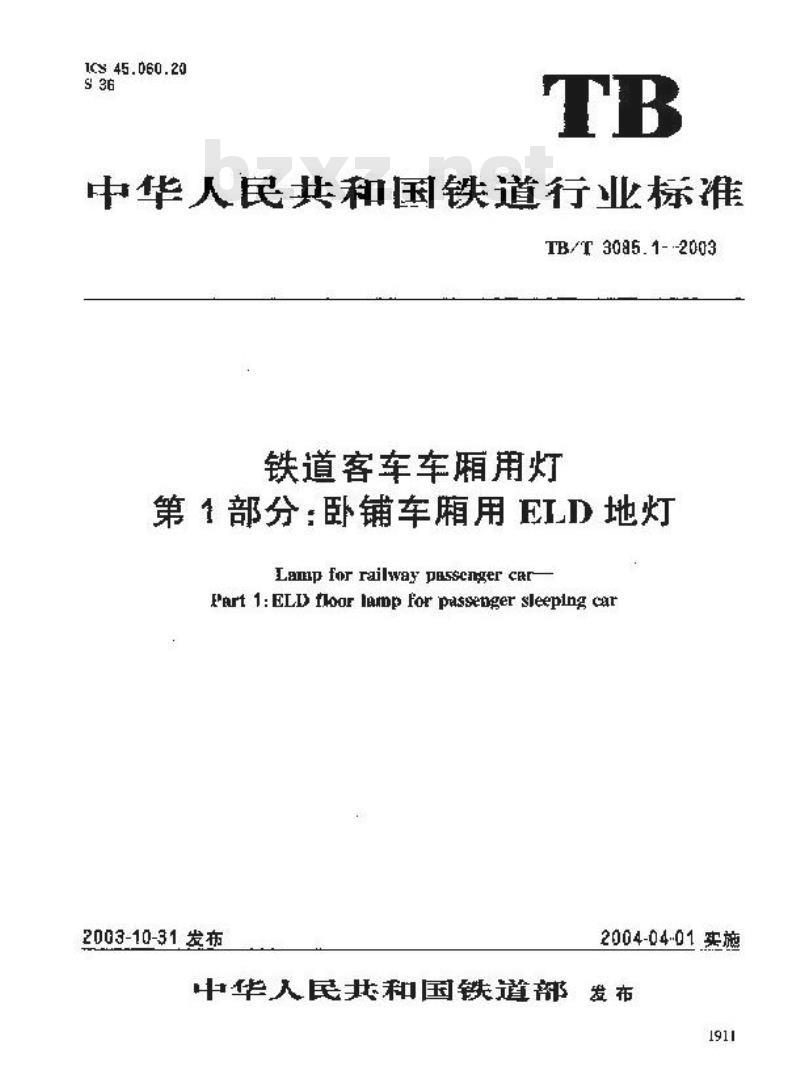

中华人民共和国铁道行业标准
TB/T3085.1--2003
铁道客车车用灯
第1部分：卧铺车厢用ELD地灯
Lanapforrailwaypassengercer
F'art 1: ELD fhoor lamp for passenger sleeping car2003-10-31发布
2004-0401实施
中华入民共和国铁道部发布
TE/T3085.1—2003

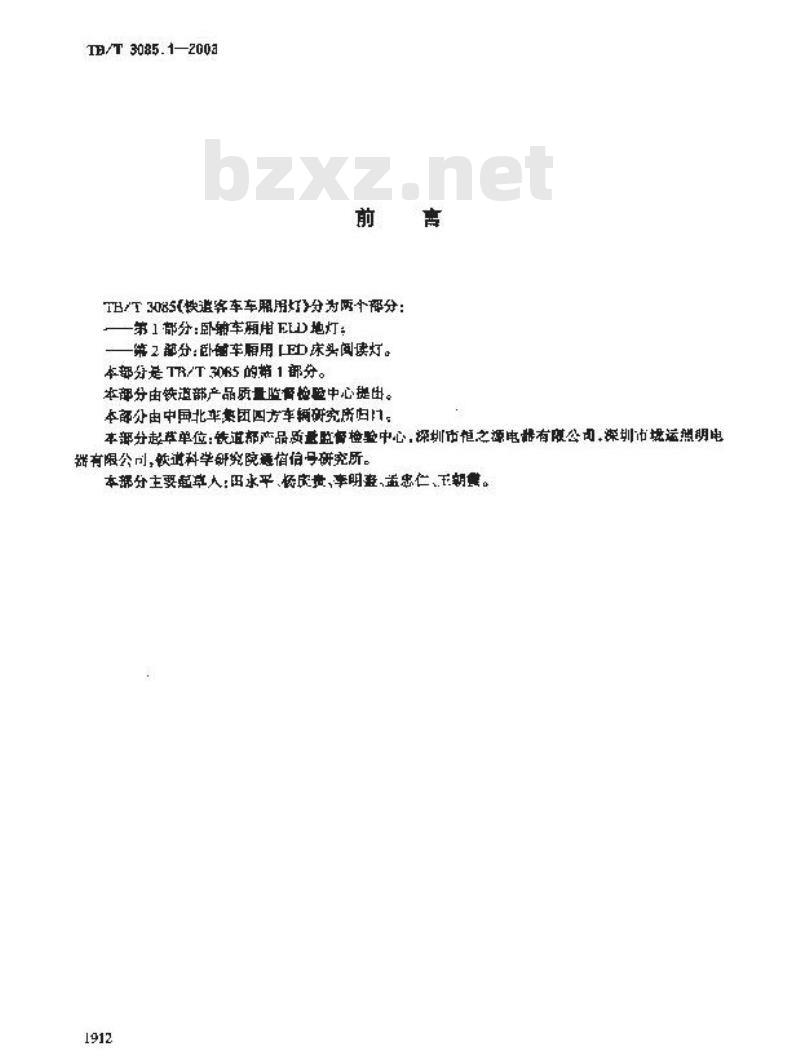

TB/T3085(换避客车车用用灯>分为两个部分：第1部分：卧编车厢用ELD地灯：第2部分：卧脑车厢用[ED床头闯读灯。本部分是TR/T30R5的筛1部分。
本部分由铁道部产品质量监督检整中心提出。本部处由中国北车团四方车辆研究房归门，本部分起草单位：道都产品质量监督检验中心，深圳市恒之源电带有限公凸，深圳市运照明电器有限公司，缺道科学研究院通循信号研究所。本分主要起草人：田水平、依庆贵、事明整，重患仁、主朝警。1912

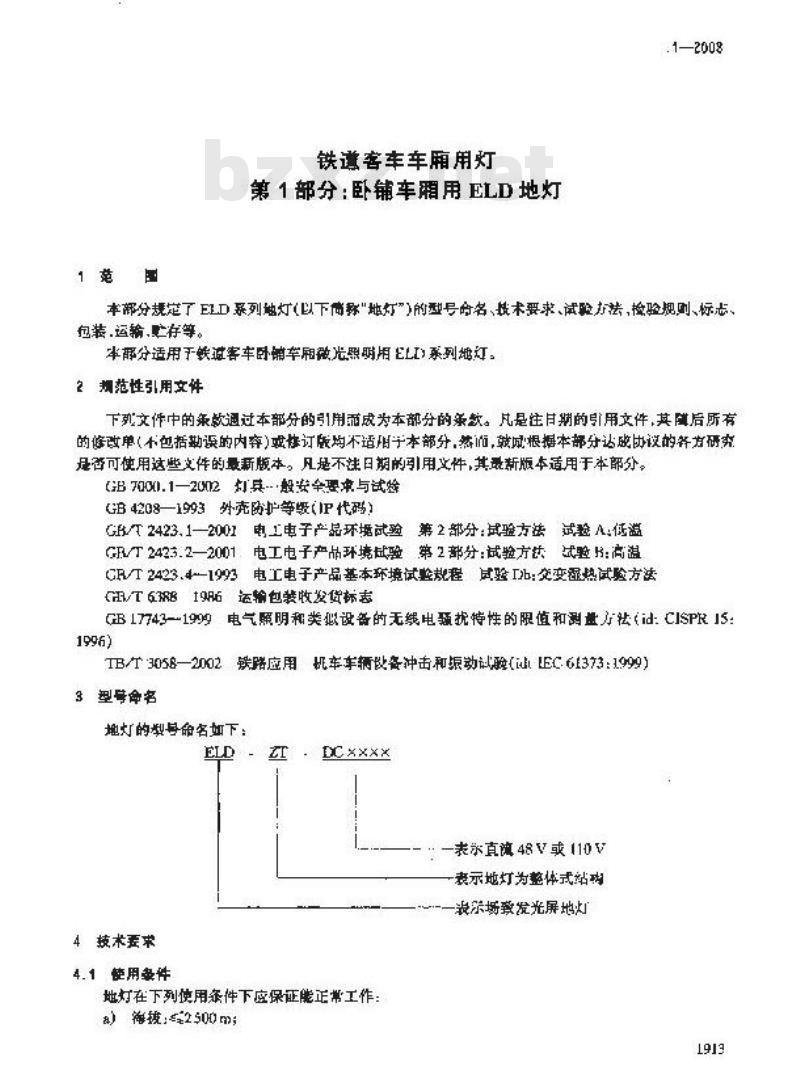

1范图
铁邀客车车厢用灯
第1部分：卧铺车厢用LD地灯
.12008
本部分规笼了ELD系列地灯（以下尚称\地灯”）的型号命名、按术要求、试验办法，检验规则、标志、包装.运输，存等。
牢分适用于铁激客车卧铺车租微光要明用ELI1系列地2凋范性引用文件
下致文件中的秉款遇过本部分的引用函感为本部分的承款。比是注甘期的引用文件，其随后所存的修改单（不包括勘误的内穿）或样订版购不适用于本部分，然而，皱成根据本部分达成协设的各方碍究是否可使用这些文件的最新版本。凡是不注日期的引用义件，其最新版本适用于本部分。GB70001.1—2002灯其·般安全要本与试验GB4208—1993外充防护等级（IP代码）GB/T2423.1—2001电工电子产品环培试验第2部分：试验方法试验A：低温GF/T2423.2一2001电工电子产品环境试验第2部分：试验方送试验H：高温GR/T2423.41993电工电子产品基本环境试验规程试验ISb：交变通热试验方法CH/T63RB19运输包装收发货标志GB17743-1999电气照明和类概设备的无线电题扰特性的限值和测量方法（id:CISPR151996)免费标准下载网bzxz
TB/T3058—2002铁路应用机车车辆仪备冲击和振动试融（ilEC.61373：1.999）3型号命名
地灯的数导命名如下：
ELD - ZT ECxXxx
表永直读48V或110V
表示地灯为整体式站码
装乐场察发光屏地灯
4技术要求
4.1整用条件
地灯在下列使用条性下应保证能正常工作：a）海拨：4m2500m；
TB/T 30B5.1--2003
b)球境温度t-10-65
）相对湿康：最提月月平均最大相对程度不大于0%（该月月平均最低想度为25）：司）流电函电压：额定电源电压及电源电压范用见表1。泰
4.2外观要求
预定电趣电压
与.2.1地灯表面应无水教、汇流痕，划伤，毛刺等缺陷2.名地灯前频记应清晰、耐久。4.2.3发米屏组件的屏面上无指纹、残酸.2.4地灯安装面逆平整，不应趣曲。4.8衰画亮度
在额定电源电下，地灯的表面滤感应不小于19cd/m4.4发光质量
电酥电压花池
77 -137.5
单位为快
在电瓶电压范函的最大值下，地灯发光应均匀，无不充或局部不充，无严更屏花、极充点，打火、亮。
在额定电源电压下，地灯的功不超过！W。,6 谢久性
地灯经18h的耐久性试验后，其我面亮度应符合43的要求，用目视检查地灯，应无J裂、烧照，变彩等本安全现象。
4.7绝罐电阻
地灯的每端子与外壳之闻的绝续电阻成不小于50M.翻热试验后应不小于2M4,8介电强露
增灯的每位端子与外充之间垃能承受交潼1000V/50Hz、11min的试验，均应无闪络或击案现象。4.9极性题复
他灯应在电源电压极性反接的情说下不拟坏，恢复电源电片极性后应能正常工作。4. 10耐高温性脏
在环境摄度为65C条件下，对地灯施加糊定电源电K，地灯应启动良好，工.作正常。4.11耐抵温性能
在新境温度为，1了条件下，对地灯脑加额定电源电压，地灯应后动良好，工作正带。点,12耐退热性能
地灯在不通电，高漏55℃的条件下，CB/12423.4—1993进行485的交变禄热试验后，绝爆电阻应符含4.了的要求，介出粥度感衔合4.8的要求。4.13耐摄动性能
地灯在额定电源电压下，按TB/30582002选行握动试些，试验中地灯应始终工作正带。成验后检查紧团件应无松动，零部件应无脱落。4.14 谢冲击性能
地灯在不通电的情况下按TB/T3058一2002进行冲击试验，紧固件应无松动、等部件应无脱落：施加额定电源电压，地灯应自动良好，工作正带。1914
4.16外克防护
地灯的外壳防护等级应满足IP30拍要求。4.16耐燃,耐火性能
.1—2003
用绝等材料制作的防融电用的外部部件和固定带电部位就位的部件，其剂热、耐火性能应符合GE740.1—2002中13.2.13.3规定的要求。4.17电磁客
地灯的电磁带容性应符合GB17743—1999的4.3.1中表21\电酬端于优电压限值“的规完。4.1侣场致发光屏的寿中
电灯的场致发光屏的寿命虚不小了100001e6试验方法
5.1试验备件
本部分中各条款亲作特殊说明时，各测量和试验均在温度为15七~35七、相对撞度为45%-75%、大气压为86JPa～106kP的正带条件下进行，5.2外观检查
采用目测法，检查地灯外表面应符合4.2.1--4.2.4的要求。6.3表面亮虚测定
灯在版定电磁电压下，通电10min后用充度计测量初始密度值，通电24h后用毫座计测量量率免度值，所测最的衬始充度值积最终充度值均应符合4.3的要求，5.4发光质量
对地灯施均电源电压范国的最大值，通电10眉，采用月秋检查发光表面，应符合4.4的要求
6.6功率
在额定电游电压下，地灯通电10min后进行测量，所测得的功率值应特合4.5的要求。6.6耐久性试验
试验样品以正常工作位置政人试验精：试验期间，试验摘内环境度应保持在557+2地灯在试验箱内共式整16%h，分为了个座续的24h周期。在每-个周期中，前21h按电源电压范围的最大值施抑丁烂灯上，其会的3h断开电源，试验结束后，按5.3的规定测量试验样品的率充魔和目规查地灯.应符合4.6的要求。
6.7绝电阻翻定
灯采用直流500V兆欧表最特位端子与外党之间的绝缘电阻，皮符合4.了的要求。6.8介电强度测定
电灯的端子与外宠之间随加交流1000V/50H试验正，册时「mim,均虚符合4.8的要求6.9极性娠例试验
电灯在电源电压极性反接的情况下，以电正范围的地大值通电，地灯不拱坏，恢发电源电压极托后，地灯应能正常工作，
6.10高温试验
地的高激站验按退2423，2一试鉴b：非警势减验样品温度薪穿的高冯站验疗法进行将地灯较人高温试验箱内，施加额定电源电。在不少子0.5上的时间内，将高盘试验箱的温望逐步升高到65么12亡，并维持4h。带后检测：在额定也源也压下进行连续3次的启动试验，每次启动间隔个少于165。试验结果应符争4.10的要求，6.11低温试验
地灯的低温就验按QB/T2423.1—2001试验Ab：非敏热试验料品温度频变的低温试验方法进行。1915
TB/T 3085.1--2003
将地灯在不通电的情说下放入低温试验箱内。在不少于0.5五的时间内，将低温试箱的温度逐步降低到一10土3七，并维持2h，圾后检测：在保持低温状态下对地灯通电，在潮定电源电压下进行连续3次的启动试验，每次启动间隔不少了169试融站果应符含4.11的要求。5.12温热试验
地灯的湿热试验按GE/T2423.4—1993试酸Db：交变湿热试验力法进行。地灯不通电，其严酪等级为：高漏温度55心、试脸两期48h。在湿热试验结束后立即进行绝凌电用和外电强度的检测，应符合4.12的要求。
5.13频动试险
灯在施截定电原电压的率件下，按双T2/T3058一2002的1类A规规定进行功能性随机报动试验，垂间、横间、认同各15mi应符合4.13的要求。6.14净击试验
邢灯的冲击试焕按1B/13058—2U2的1类A短冲未试验条件规定进行。地灯不通电，冲击次；3十面，正反尚咨3次：波爬：平正弦被。试验钻束后，地灯施加期定电源电压，应符合4.14的要求。5.15并免防护试验
满G4208—[993进行试验虐符合4.15的要求，5.16耐热和耐火试验
耐热试验疫GB7000.1—2002中13.2.1的现定进行。耐火试验按GB7000.1-2002中13.3.1、13.3.2的规定进行。应符合4.16的要求，5.17电磁兼容试验
按GB17743—1999的规定进行，
5.1场致炭光屏的寿命试班
地灯的场效发光屏的寿命试验来用收频率相瑰老化的试验方法进行，先对地灯的场致发光厚靠加AC220V/301Hz的电源电压，通电10min后用充度计测量初始亮度值，然后在电源电压不变的情况下，将电源频率递增加至1(00H并开始记录划始时间（此时地灯的表面亮度会明显提高），保势这种状态1h后用亮度计测盘最终亮度位。最整亮度值应不小于树始充度值。6检验规
中.1出广检险
出」“检验的检验项目、技术要求、试验方法地表2。每2
6.2型式检验
衣面寒度
放光质量
绝器电阻
介电强度
极性暂间
6.2.1地灯在下列情税下应进行型式检验：1916
技术顺求
试暨方法
A)新产品鉴定试验时：
6）批量生产连生产时间达到二年时c)停产时间超过-年再达恢复生产时：d定型产品转厂生产时，
6.2.2式检验的内容包括本部分第4章，第5章的全部内容。标志、包兼、输和贮存
7.1检验合格的地灯虚有标牌或清晰耐久的产品标志，标牌或标志应包括以下内容：）制造商名称；
6）型规格
接战图或表明接缓的位量或作用：山）瓶定电源电压、电源频、电压范围：e）外充护等级；
—2003
f）亚类灯具的符号：
6）适合或不适合直接安装在普通可燃表面的符号，或适合于灯具微隔微材料要益并直披案装在普通可燃表面的将号：
h）生产批与或生产期。
7.2检验含格的地灯应有质量检验标志，产品的质爆检验标志应包括以下内穿：）检验代号1
b)合格标表。
7.3捡验合格的地灯及附件的包装应鸭摘足防尘，潮的要求。包装箱上即制的包装筛运标志应符合CH/T6388一1986的规定，包装箱外应标明产品名称，弹导规格、生产批号、数量。每霜地灯应有产品说明书。
7.4地灯在运输时应丽實淋费和驱裂娠动。7.5包装感箱的地灯皮肥存年环境泪度为-25下一45、相对湿度不超过85%的通风宽内，空气中不应有腐蚀性气体，产品的保存期为2年。1917
