【铁路运输行业标准(TB)】 铁道车辆高磷闸瓦超声波检验

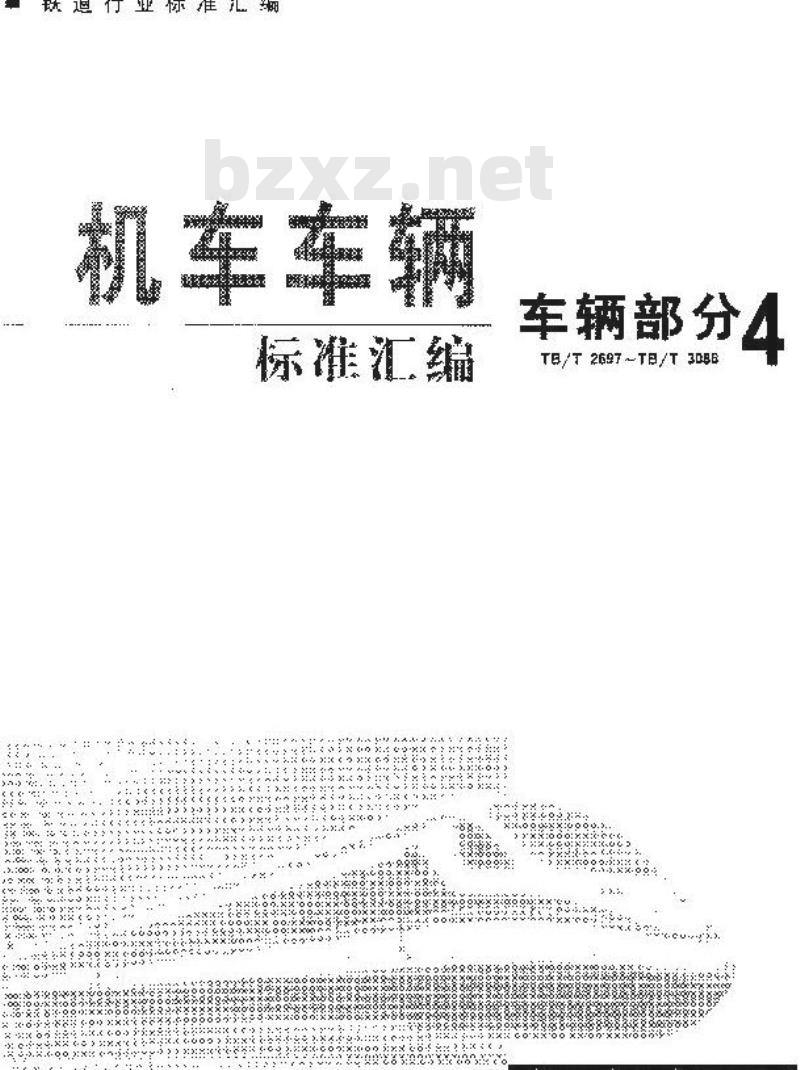

铁道行业标准汇编
机车车辆
标准汇编
车辆部分
TB/T 2697TB/T 3086
道部标准计至研究所

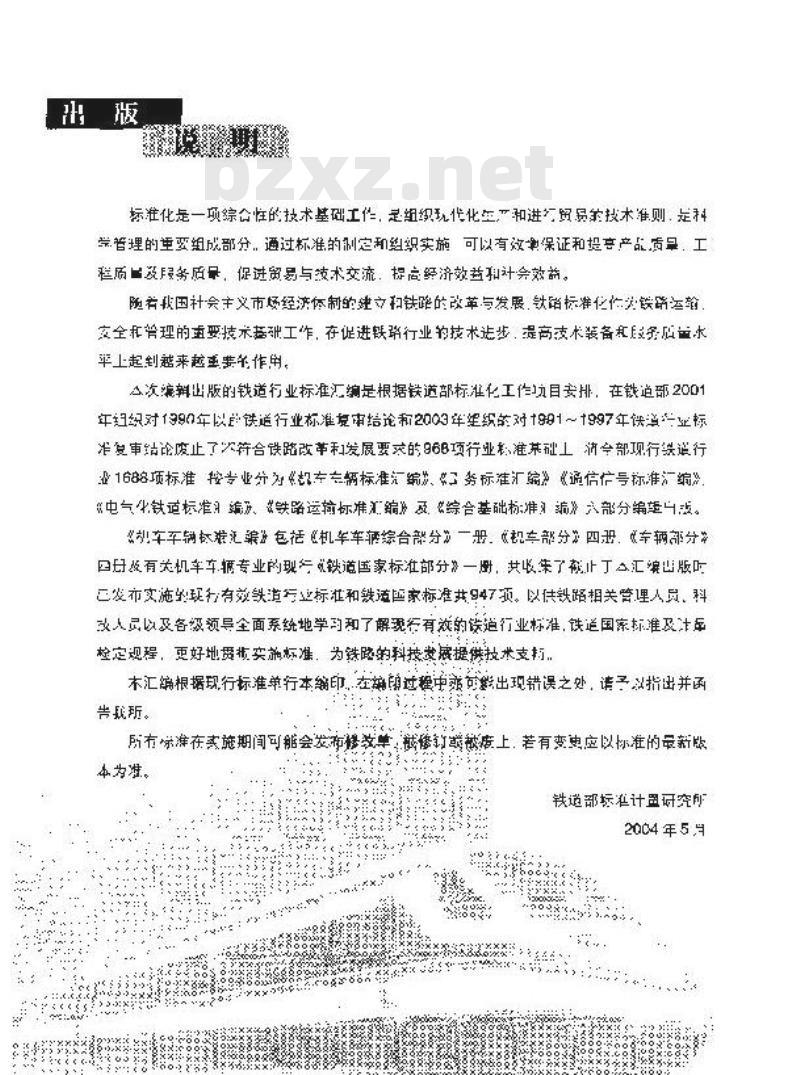

标准化是一项综合性的技术基础工件，是组织现代化年严和进留易策技术准则，是科崇管理的重要组成部分，通过标准的制定和组织实施可以有效单保证和投产品质量，工栏质及服务质量，促进贸易与技术交流。提高经济效益和计会效益。随者我国社会主义市场经济体制的建立和铁路的改革与发展.铁路标准化作头铁路运箱交全拓管理的重要技术基础工作，在促进铁路行业的技术步步，提高支术装备在务质量水平上起到越来越重要的作用。
合次流辨出版的铁适行业标准汇编是根据错道部标准化工作力目安排：在铁道部200年组织对1990年以总送道行业标准复审培论和2003年渠绍的对+991～997年偿道业标准复审结论废止了火符合铁路改革利发展要求的96B项行业机准某础工游会部现行铁道行业168路项标准按专业分为权车专辆标准汇编、工务标准汇编”《通信信号标准汇编》《电气化铁适标准编》、铁路运输标准汇编》及，《综合基础标准习编》六部分编轻与或。“划车车辆杯装汇骗包括机车车辆综合部分”一册，《规车部分”四册，车辆部分”四丹及有关机车车握专业的现行铁道国豪标准部分》一厨，共收朱了税止丁汇滨出版叶三发布实施的球行有效铁道行业标准和缺适函家标准共94了预。以供铁路相关管理人员，科改人员以及各级领导全面系统地学均和了解现行有效的铁道行业标准，铁逆国家标准及计年检定现程，更好地贯实施标准。为铁路的科技变展提供技术支拓木汇确根据现行标准单行本缩印在编的过程中爽可影出现错误之处，请子以指出并函告所。
所有示准在实施期间可能会发市接效单，修针端度上若有变更应以你准的最新版本为准。
铁适部标准计置研究所
2004年5月
3.3.63.882

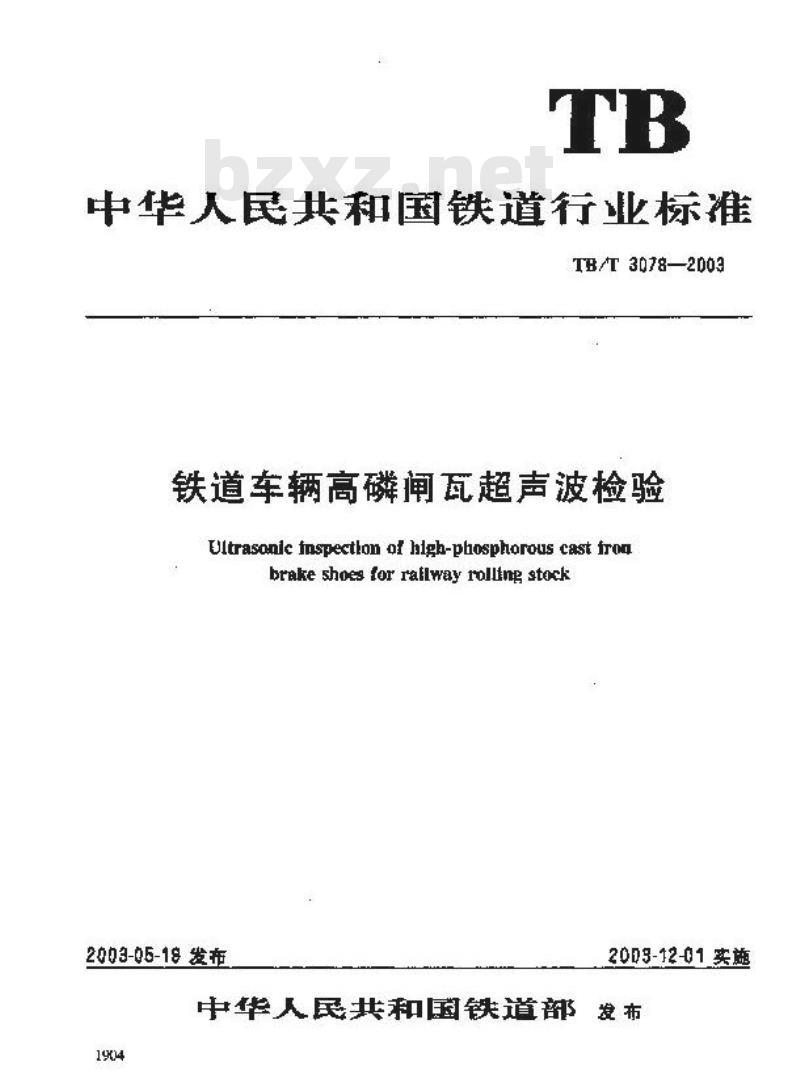

中华人民共和国铁道行业标准
TB/T3078—2003
铁道车辆高磷闸瓦超声波检验
Ultrasonie fnspectlon of high-phosphorous cast fronbrake shoes for ralway rolltng stock2003-05-18发布
2003-12-01实施
中华人民共和国铁道部发布
TB/T 30762003

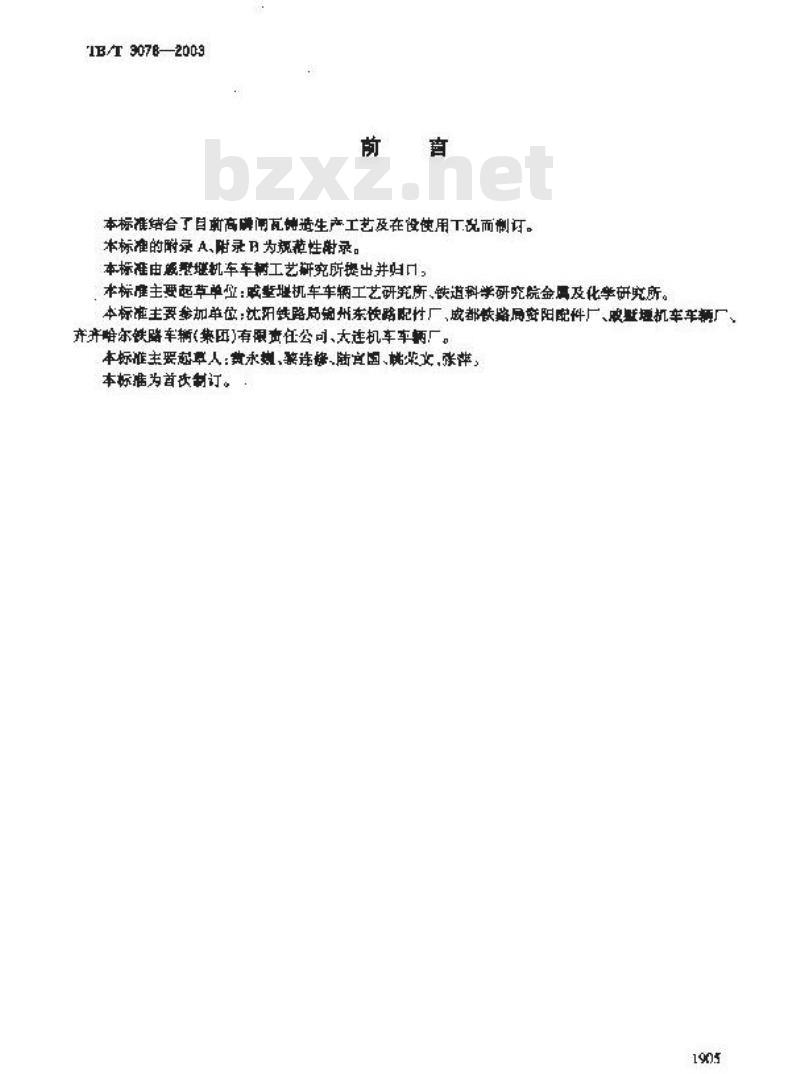

本标准结合了目高牌南瓦神造生产工艺及在设使用工况而制订。本标准的附录A、附录B为规蔗性谢录。本标准由感整燃机车车树工艺新究所提出并归口，本标准主要起草单位：或整机车车辆工艺研究所、铁道科学研究航金属及化学研究所。本标准主要参加单位：沈阳铁路启编州东快路配付厂、感都快局宽阳配件厂、戚暨埋抗车车辆厂、弃齐略尔铁路车辆(集团)有限声任公司、大连机车车辆厂。本标准主要起草人：费永摊、整连峰、随宜国、忧策文，张萍，本标准为首次制订。

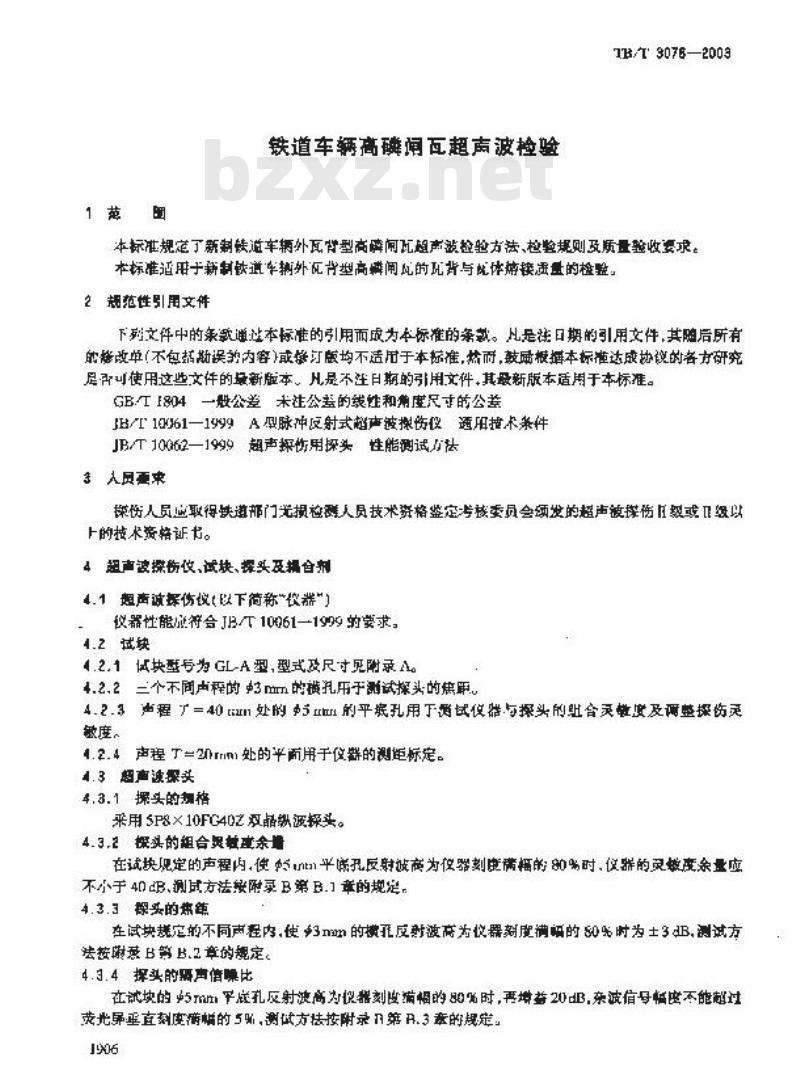

1燕围
铁道车辅高通瓦超声波检验
1B/T3076—2003
本标准规定了新制钱道车辆外瓦背型高磷闸瓦超声波检验方法、检验规则改质量验收要求。本标难适用于新制伙道车摘外瓦片型高磷阐风的瓦背与此体炼接通量的检验。2热范性引用文件
下列文件中的承款通逆本标准的引用而成为本标准的条款。凡是日期的引用文件，其陷后所有的够改单（不包括误的内容或汀版均不适用于本标准，而，鼓感板播本标随达成协议的各方研究是产可使用这些文件的录新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GBT104一般公差未往公羞的线性和角度尺寸的公差JB/T1061—1999A型脉神反射式超声被换伤仪通用控术条件JB/T10G62—1999超声探伤用探头性能测试万法3人员需求
操伤人员应取得铁道部门光损检避人员技术资格监定考核委员会须发的超声被择伤且级或几毁以上的披术资格证书。www.bzxz.net
4超声波操伤仪、试块、探头及揭合剂4.1翘声诚探伤(以下简称\侬券\)仪器性能证符合JB/T10061-1999的要求，4.2试块
4.2.1试块型号为 GL-A型,型式及尺寸见附录 A。4.2.2三个不同声程的3mm的横孔用于测试探头的焦取。4.2.3由程广=401处的5m的平底孔用调试仅器与探头的期合整度及调整探恢买敏度。
1.2.4声程T=20rmm处的平面用于仅群的测距标定。4.3超声速深头
4.3.1探头的期格
采用SP8×10FG402双晶拟透探头。4.3.2探头的组合灵教查余增
在试块现定的声程内，使n平底孔反射波商为仅器刻度满幅的加%时，仅器的灵数变余量应不小于 40 B,测试方法按附录 B第 B.1 章的规足，4.3.3梁头的炸距
在试块挑定的不同声程内，使3mm的横孔反射泌高为仪爆刻满幅的S0%时为士3B.测试方法按谢意B剪B.2章的规定。
4.3.4择头的孵声借晚比
在试块的5mm平孔反射液高为悦器刻必编帽的的%时，再增益20.东波母幅度不能超过荧光屏垂直刻度满幅的5%，测试方法按附录n第R.3率的规症。1906
TB/T 3078—2003
4.3.6探头的其触性能
放符合JB/T10062—1999的要求，4.4聘合期
采用品号机油或其他精合性髓度好的辆合剂。5操伤新件
6.1雨克操齿时机
探怖时、两瓦应自然冷却至坏境漏度。6.2雨克操伤前的处理
阐瓦探伤前应清除瓦表面型软和读快等杂物，便配背表面满足猫声波操恢要求，5.8探恢英显
如图I所求，影部位为探伤区域（两械加凿筋、中间瓦幕部位和如蕴板除外)9
乐费：
中间瓦鼻：
3-加强摄。
图1两背探怖区域示惠图
6.1操伤区域的划分
6.41州风背两赠炼接称A风。
6.4，2强以内的熔接回除强板外称目尽。5.4.3副点声加强筛以外的两测称C区。日操伤方法及提教座
6.1操伤方法
采用双品波接触式脉冲多次应射法。6.2头扫查方法
A区探头长边垂真于加强剪，C区探头长边平行十如强触，区操头长边垂直鸡平行于加强：头扫查速度不大于50mm/s，覆盖率不小于10%。6.3副距的标定
特双品探实置于试快声程T一20mm处都位，两整仅器的水平魔钮，使第一次反射回波对准仪器水平划度线的第2大格，第二次反射回被对准仪静水平刻应的第4.人格。此对，仪器水平测距为钢中声程1:1。6.4 探伤更受量
物双晶探头量于试块5mm×40rm的平底孔解位，调赖仪器准减器.使5mm平底孔的反射减高为仪露团振囊直刻度满幅的80%，再增益6。了检验烟则
7.1抽整方法
TB/T307B2003
在坐产工艺稳定的条件下，采用抽样探伤：在着正生产录件下，闸瓦应全部探怖。7.2随植式逆连工艺的阐瓦
7,2.1对每一排中最后注的一箱阐瓦进行探伤。了.2.2抽样探伤中若有一块不合格，成扩大到册后三籍操伤，如扩大操伤中仍有一块不合格，则流注尚该排闻瓦应全部操伤，
7.2.3流槽式瓷注工艺生产的每一排闻瓦，如末经探伤确认合格就漏合，划漏合部分的阐瓦应全部探伤。
了.3机化造型战生产的需瓦
每批（指投产一次)按3%进行抛变。若有一块不合格，应扩大到6%进行抽查：如扩大探怖中仍有一换不合格，则该批闸瓦应全部操伤。8伤设积划分
日.1州伤波形
高背与瓦体焕接良好时，声波全部透过熔接面，无多次脉冲反射波，为熔搅良好，当有8次以上瓦肾与配体界面多次脉冲回波是包络状反射时，判为熔接不良映陷：日.2熔撞不离面帮划分
当发现瓦背形成多次脉冲反射时，A区探头不愁势，心区探头沿瓦背外侧平行移动，快备次反射沌消失，心区以探头的长边中心划分长度，日区摄头以探头的中心划分面期。8质量途收
9.1闸瓦背每端的A区探伤帮位至少有一处筛接良好为合格，9,2闸瓦肯每端的B区熔接面积不小于乃区积的50%为合格。9.3闸记背每端的C区至少有连续长不小手30mm的熔接良好为合格。0探记款
探伤记录内容包括：
8）仪整型号、探头激格、探伤灵数度、制合剂：b)南瓦抽查的炉号、排行：
c)闻瓦的操怖数量、合精数量、废品数量、探伤人标记（包括操伤人员的签字、益章)。1908
[8/T 30782003
附梁A
(规范性附录)
高拥瓦GL-A型试快
1试块型式尺寸如围A.1所示，图中未注公差尺寸的极限偏按GB/T1B04的规定。A.2试块果届45号钢，试块鞭件底进行正火，回火处理。A.3试快频经超声被探伤，用SP14就波探头，以试块底面尚声程处2mm当量平密孔为灵款虎探测试快，试快一次腐面回被前不得有缺确被反射。La
图A，1试块尺4示意图
B.1探头的塑合贾敏度命量
附录E
（规范性附票）
探头的组合性能谢试方法
TB/T9078—2009
将探头置于试块声程T=40mm处的5mf平底孔位骨，两节仪增益施钮，使其最高反射被为仪器面板基直刻度满幅的即%，读出仅据衰减器读效S，武减器分贝总量减去S即为操头的组合灵度余量。B.2探头的素距
B.2.1将探头量于试决声程1元40mm处的3mm1模乳位整，调节器增益塑，使其最高反射坡为仅爆断板垂直刻度两幅的的%，读出仪器准减器读数S0B.2.2将探头移至试块声T=35mm处的3mm换孔位置，调节仪群增益旋钮，使其最高反射被为仪露面板垂直刻度满幅的加%，读出仪器衰减端读数，B.2.3再将探头移至试块声强T=45mm处的3mm横孔位置，调节仪器增益旋钮,使其最高反射液为仪器面板乘虚频度满幅的凯%，读出仅解宽减器该效S25.2.分别求出4I-S0-S1和2-S-S的值，A1与42小于等于3。B.3探实的用声裤暖比
格操头置于试块声程了=40m处的5mm平低孔位置，调节仪船增益嵌缸，使其最商反射波为仪魅面板重直划度满幅的8%，再增益20。此时，探头高开试块表面，搏去探头表面的油层，读出此时的杂坡高质。
