中华人民共和国航天工业部部标准螺旋直柄机用铰刀
d>3 ～ 12

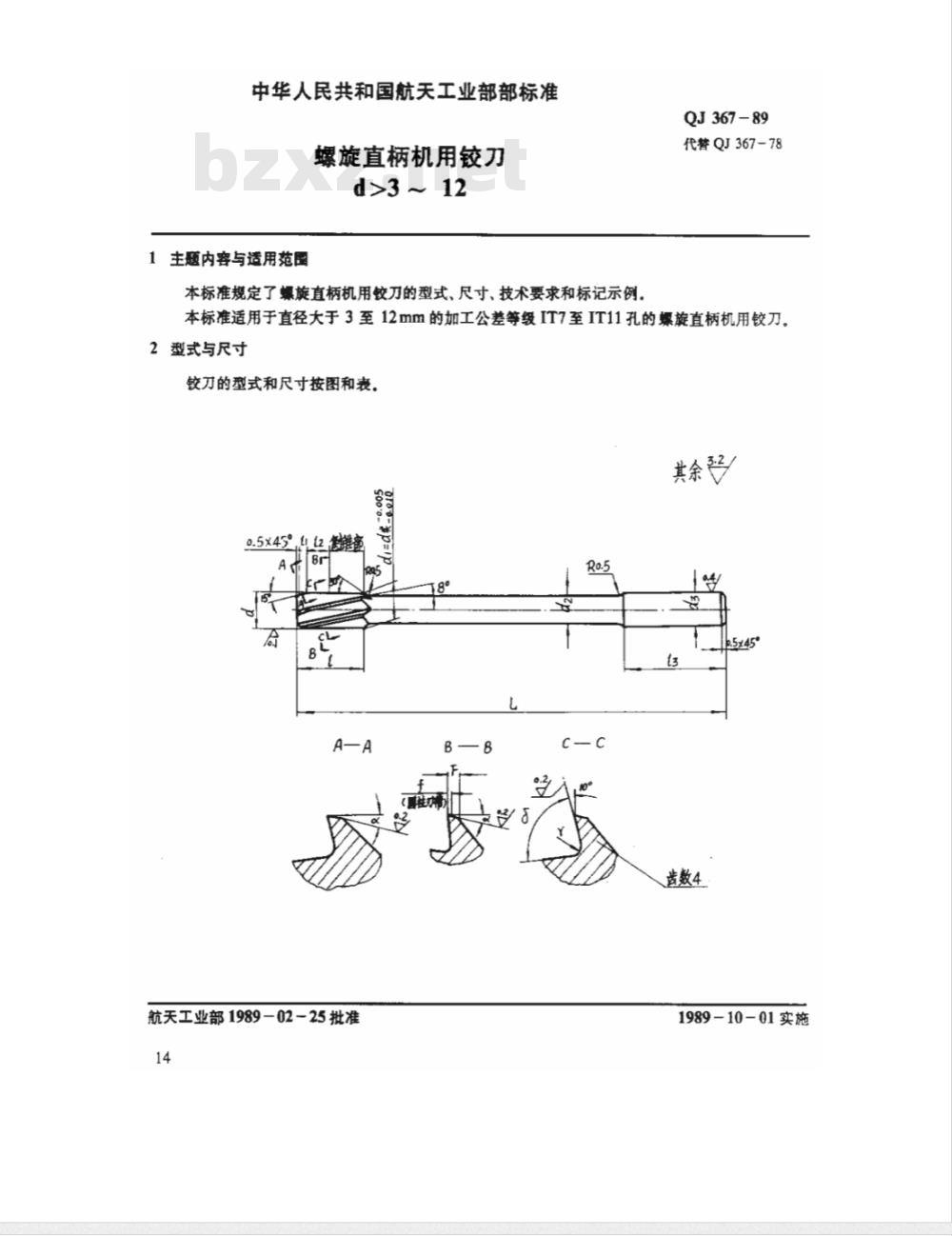

1主题内容与适用范围
本标准规定了螺旋直柄机用饺刀的型式、尺寸、技术要求和标记示例，QJ367-89
代替QJ367-78
本标准适用于直径大于3至12mm的加工公差等级IT7至IT11孔的螺旋直柄机用铰刀。2型式与尺寸
铰力的型式和尺寸按图和表。
0.5×45%12维
夏性疗带）
航天工业部1989-02-25批准
其余学
齿数4
1989-10-01实施
推荐值
分级范围wwW.bzxz.Net

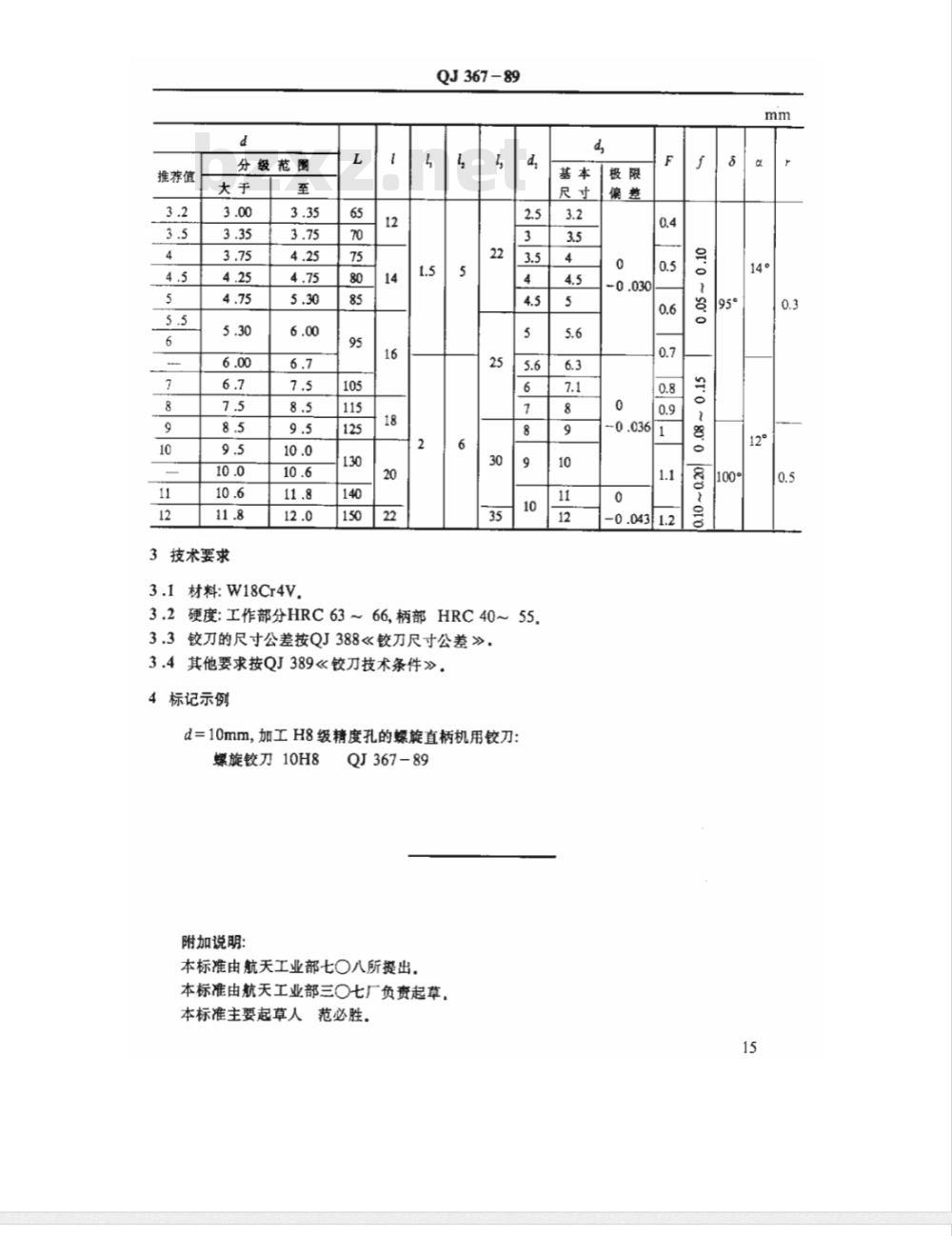

3技术要求
3.1材料：W18Cr4V
QJ367-89
3.2硬度：工作部分HRC63~66,柄部HRC40～553.3铰刀的尺寸公差按QJ388《铰刀尺寸公差》，3.4其他要求按QJ389《铰刀技术条件》。4标记示例
d=10mm，加工H8级精度孔的螺旋直柄机用铰刀：螺旋铰刀10H8
附加说明：
QJ367-89
本标准由航天工业部七○八所提出，本标准由航天工业部三七厂负责起草，本标准主要起草人范必胜。
-0.0431.2
