【航天工业行业标准(QJ)】 卫星布线设计制造及验收技术条件

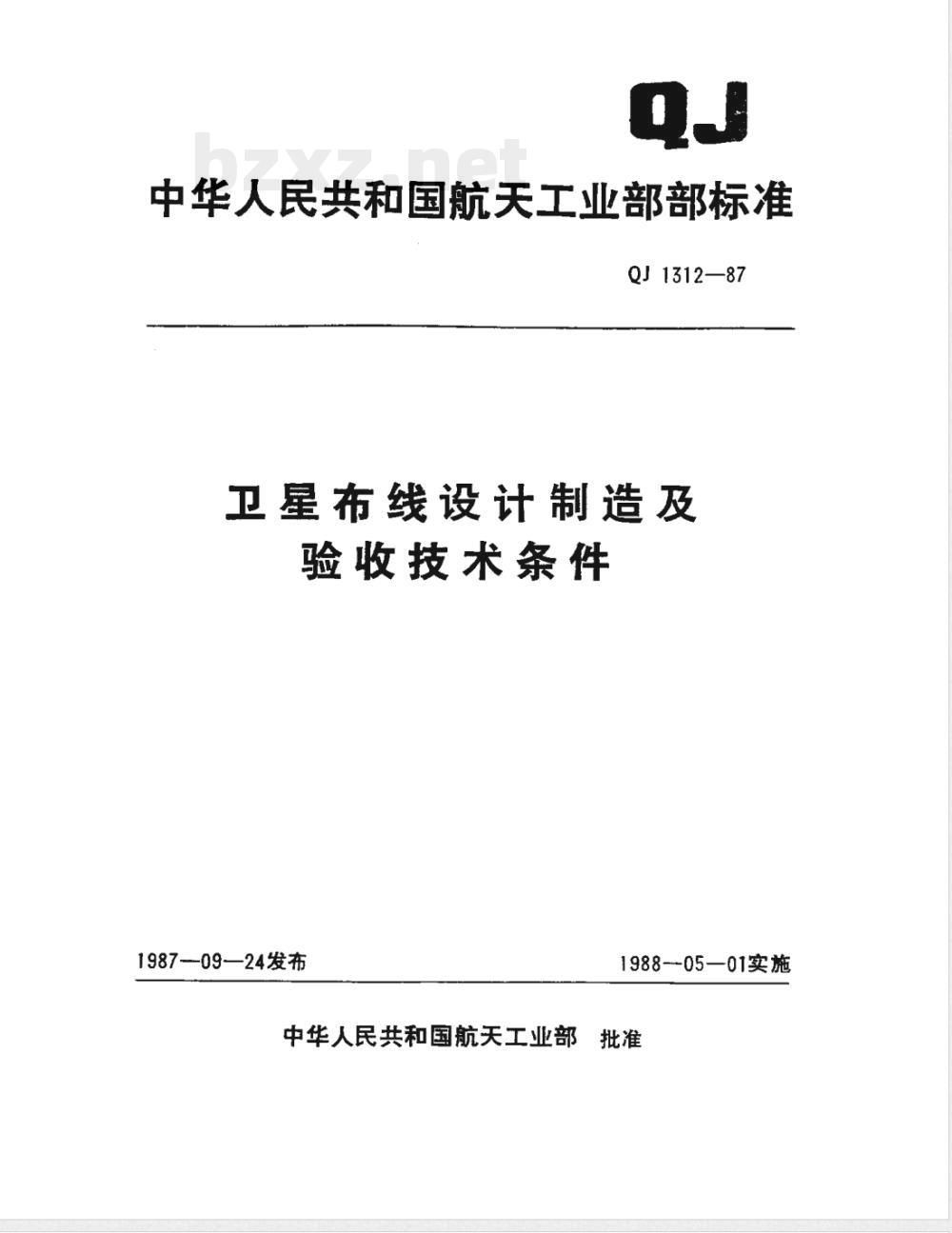

中华人民共和国航天工业部部标准QJ1312—87
卫星布线设计制造及
验收技术条件
1987-09—24发布
1988-05-01实施

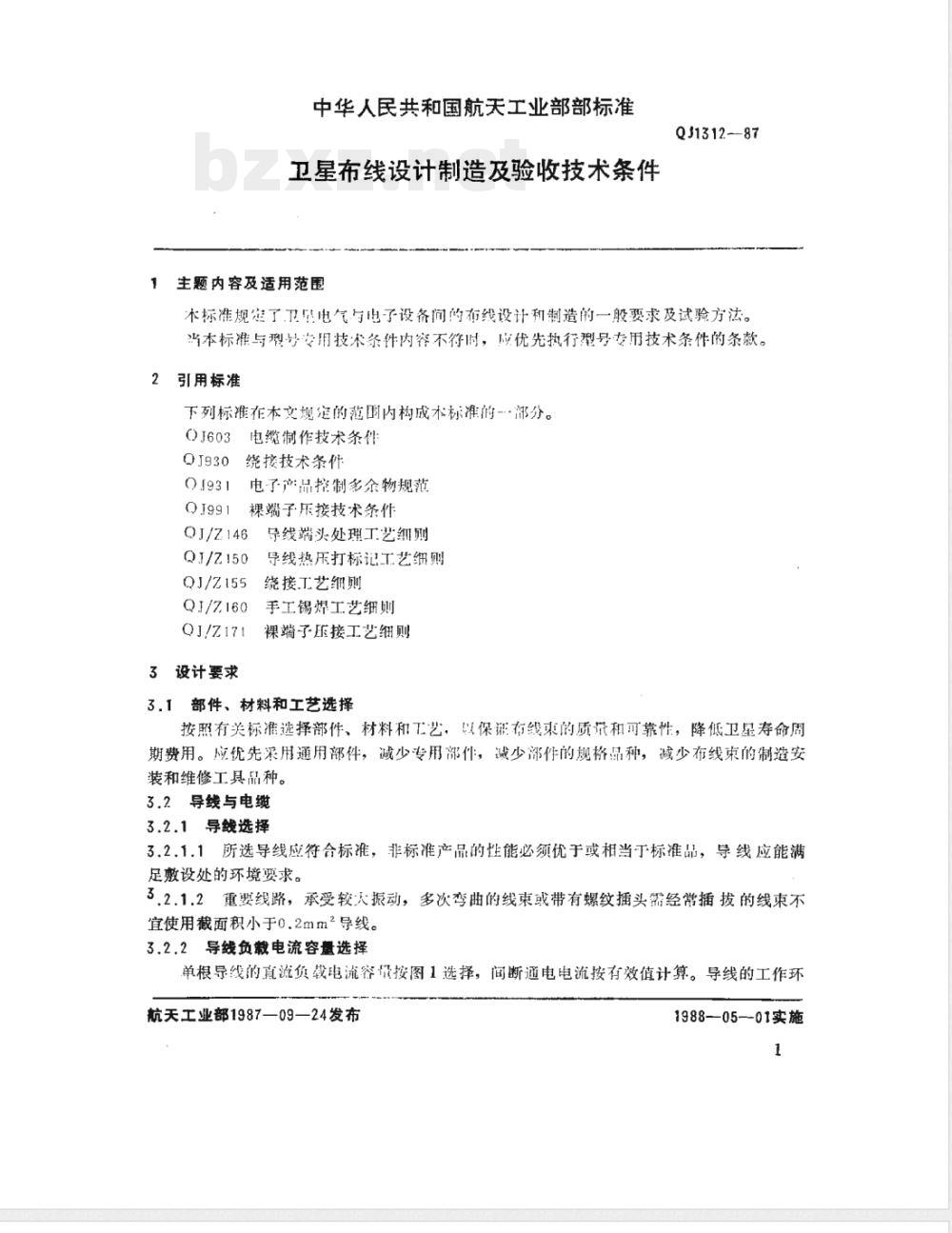

中华人民共和国航天工业部批准中华人民共和国航天工业部部标准卫星布线设计制造及验收技术条件主题内容及适用范围
QJ1312--87
本标准规定了卫早电气与出子设备间的布线设计和制造的一股要求及试验方法。当本标准与型号专用技术条件内容不符时，应优先执行型号专用技术条件的条款。2
引用标准
下列标准在本文规定的范围内构成术标准的-部分。OJ603电缆制作技术条件
绕接技术条件
电子产品控制多余物规范
裸端子压接技术条件
QJ/Z146
QJ/Z155
QJ/Z171
3设计要求
导线端头处理工艺细则
导线热压打标记工艺细则
绕接工艺细则
手工锡焊工艺细则
裸端了压接工艺细则
3.1部件、材料和工艺选择
按照有关标准选择部件、材料和工艺，以保证有线束的质录和可靠性，降低卫星寿命固期费用。应优先采用通用部件，减少专用部件，诚减少部件的规格品种，减少布线束的制造安装和维修工具品种。
3.2导线与电缆
3.2.1导线选择
3.2.1.1所选导线应符合标准，非标准产品的性能必须优于或相当于标准品，导线应能满足敷设处的环境要求。
3.2.1.2重要线路，承受较大振动，多次弯曲的线束或带有螺纹捕头筛经带插拔的线束不宜使用截面积小于0.2mm2导线。3.2.2导线负载电流容量选择
单根导线的真流负载电流容量按图1选择，间断通电电流按有效值计算。导线的工作环航天工业部1987—09—24发布
1988—0501实施
QJ1312--87

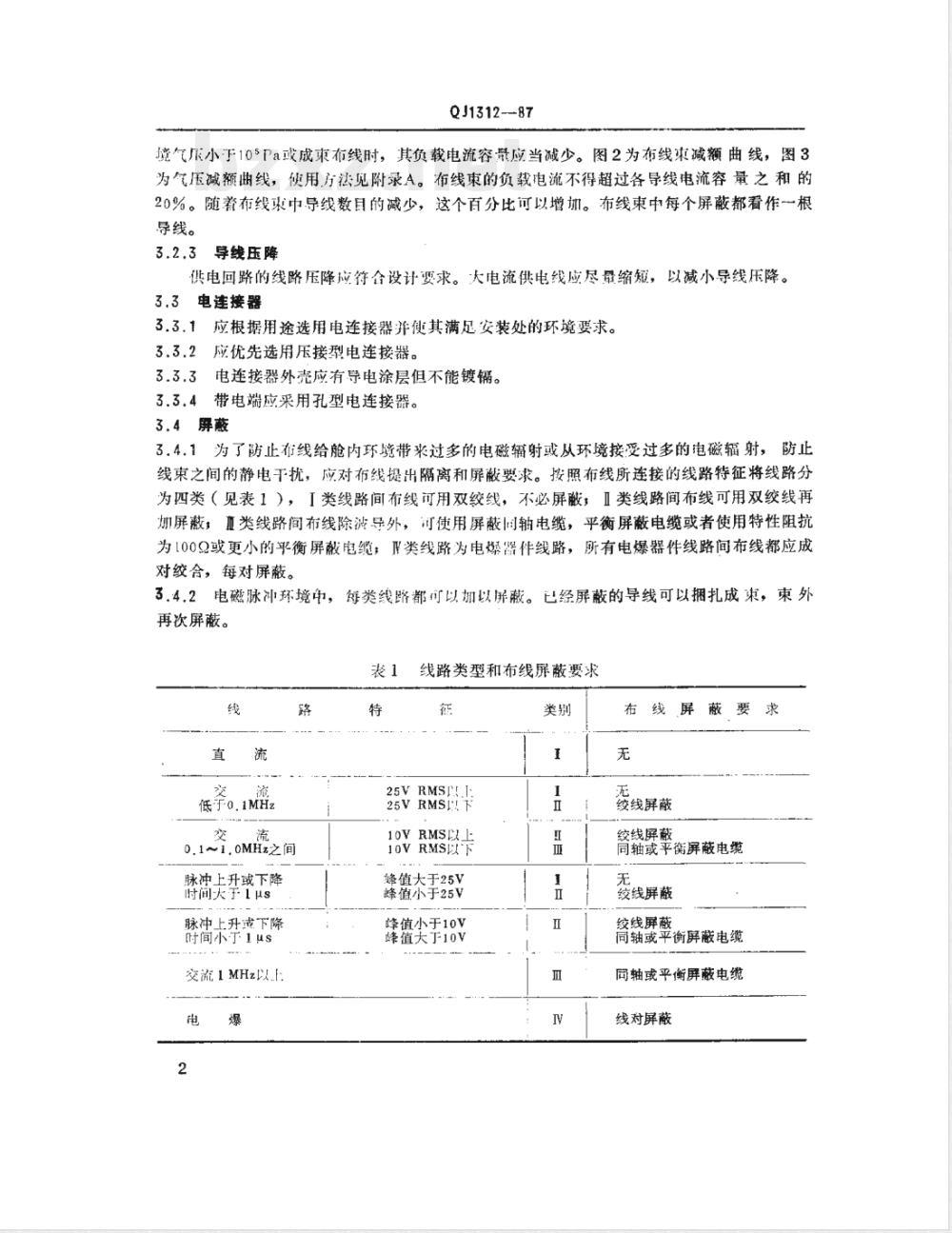

境气乐小于105Pa或成束布线时，其负载电流容量应当减少。图2为布线束减额曲线，图3为气压减额曲线，使用方法见附录A。布线束的负载电流不得超过各导线电流容量之和的20%。随着布线求中导线数目的减少，这个百分比可以增加。布线束中每个屏蔽都看作一根导线。
3.2.3导线压降
供电回路的线路压降应符合设计要求。大电流供电线应尽量缩短，以减小导线压降。3.3电连接器
3.3.1应根据用途选用电连接器并使其满足安装处的环境要求。3.3.2应优先选用压接型电连按器。3.3.3电连接器外壳应有导电涂层但不能镀镉。3.3.4带电端应采用孔型电连接器。3.4屏蔽
3.4.1为了防止布线给舱内环境带来过多的电磁辐射或从环境接受过多的电磁辐射，防止线束之间的静电干扰，应对布线提出隔离和屏散要求。按照布线所连接的线路特征将线路分为四类（见表1），I类线路间布线可用双绞线，不必屏蔽，Ⅱ类线路间布线可用双绞线再加屏蔽，类线路间布线除波导外，可使用屏蔽间轴电缆，平衡屏蔽电缆或者使用特性阻抗为100Q或更小的平衡屏蔽电缆，W类线路为电爆器件线路，所有电爆器件线路间布线都应成对绞合，每对屏蔽。
3.4.2电磁脉冲环境中，每类线路都可以加以屏蔽。已经屏蔽的导线可以拥扎成束，束外再次屏蔽。
低于0.1MHz
0.1~1.0MHz之间
脉冲上升或下降
时间大于1μs
脉冲上升减下降
时间小于1us
交流1MHz以上
线路类型和布线屏蔽要求
25VRMSTE
25VRMSI
10VRMS以
10VRMS以下
缝值大于25V
蜂值小于25V
蜂值小于10V
蜂值大于10V
布线屏
蔽要求
轰线屏旅
绞线屏蔽
同轴或平衡屏蔽电缆
绞线屏鼓
绞线屏蔽
同轴或平衡屏蔽电缆
同轴或平衡屏蔽电缆
线对屏蔽

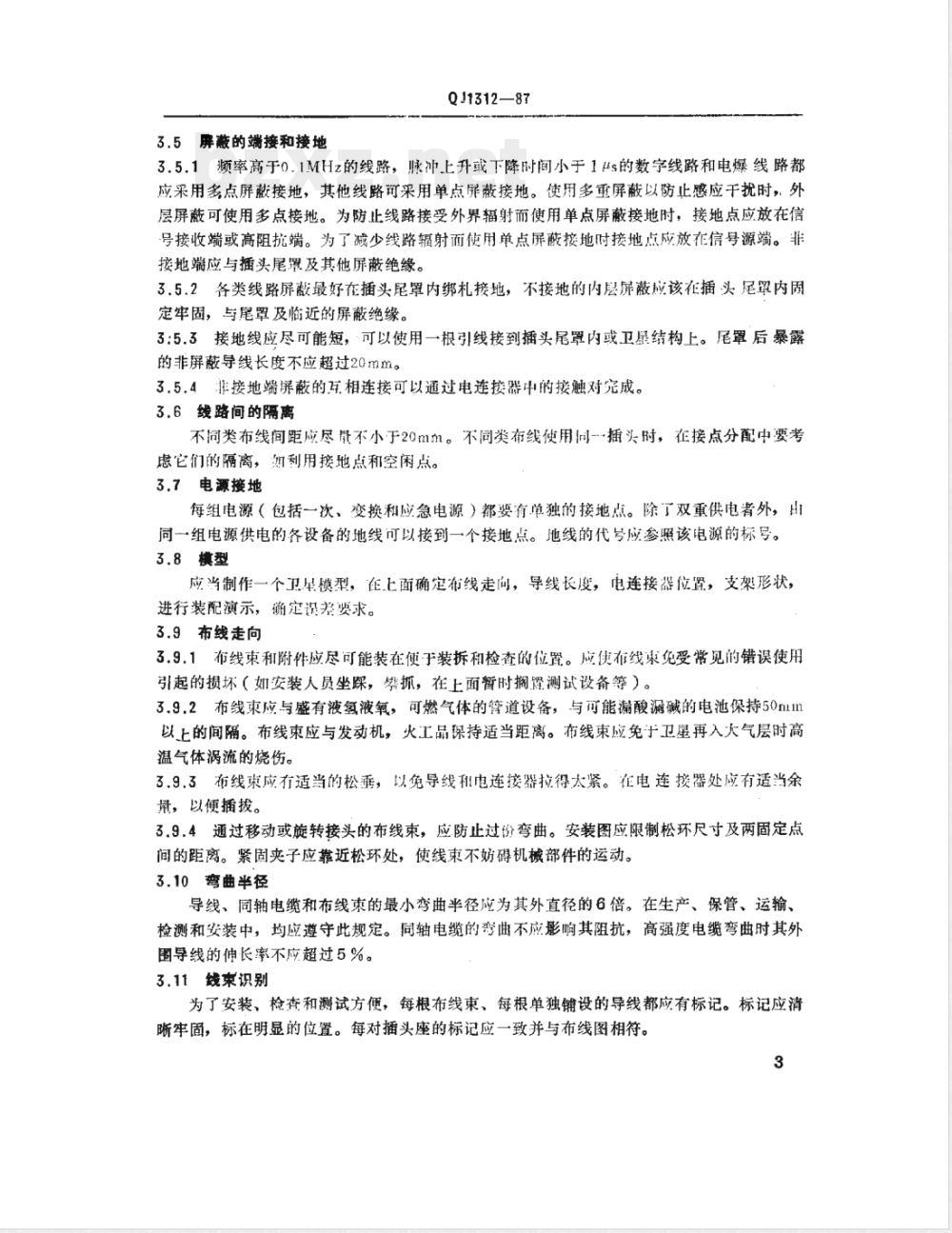

3.5屏蔽的端接和接地
QJ1312—87
3.5.1频率高于0.1MHz的线路，脉冲上升或下降时间小于1μs的数字线路和电爆线路都应采用多点屏敲接地，其他线路可采用单点屏蔽接地。使用多重屏蔽以防止感应干扰时，外层屏蔽可使用多点接地。为防止线路接受外界辐射而使用单点屏敲接地时，接地点应放在信号接收端或高阻抗端。为了减少线路辐射而使用单点屏酸接地时接地点应放在信号源端。非接地端应与插头尾累及其他屏蔽绝缘。3.5.2各类线路屏截最好在插头尾罩内绑札接地，不接地的内层屏蔽应该在插头尾罩内周定牢固，与尾罩及临近的屏蔽绝缘。3：5.3接地线应尽可能短，可以使用一根引线接到插头尾罩内或卫最结构上。尾罩后暴露的非屏蔽导线长度不应超过20mm。3.5.4非接地端据蔽的互相连接可以通过电连接器中的接触对完成。3.6线路间的隔离
不同类布线间距应尽量不小于20mm。不同类布线使用间一插头时，在接点分配中要考虑它们的隔离，如到用接地点和空闲点。3.7电源接地
每组电源（包括一次，变换租应急电源）都要有单独的接地点。除了双重供电者外，山同一组电源供电的各设备的地线可以接到一个接地点。地线的代号应参照该电源的标号。3.8模型
应当制作一个卫星模型，在上面确定布线走向，导线长度，电连接器位置，支架形状，进行装配演示，确定误差要求。3.9布线走向
3.9.1布线束和附件应尽可能装在便于装拆和检查的位置。应使布线求免受常见的错误使用引起的损坏（如安装人员坐踩，势拆，在上面暂时搁置测试设备等）。3.9.2布线束应与盛有液氢液氧，可燃气体的障道设备，与可能漏酸漏碱的电池保持50ml1m以上的间隔。布线束应与发动机，火工品保持适当距离。布线束应免于卫星再入大气层时高温气体涡流的烧伤。
3.9.3布线束应有适当的松垂，以免导线租电连接器拉得太紧。在电连按器处应有适当余量，以便插拨。
3.9.4通过移动或旋转接头的布线束，应防止过份弯曲。安装图应限制松环尺寸及两固定点间的距离。紧固夹子应靠近松环处，使线束不碍机械部件的运动。3.10弯曲半径
导线、同轴电缆和布线束的最小弯曲半径应为其外直径的6倍。在生产、保管、运输、检测和安装中，均应遵守此规定。同轴电缆的变曲不应影响其阻抗，高强度电缆弯曲时其外围导线的伸长率不应超过5%。
3.11线束识别
为了安装，检查和测试方便，每根布线束、每根单独铺设的导线都应有标记。标记应消晰牢固，标在明显的位置。每对插头座的标记应一致并与布线图相符。3

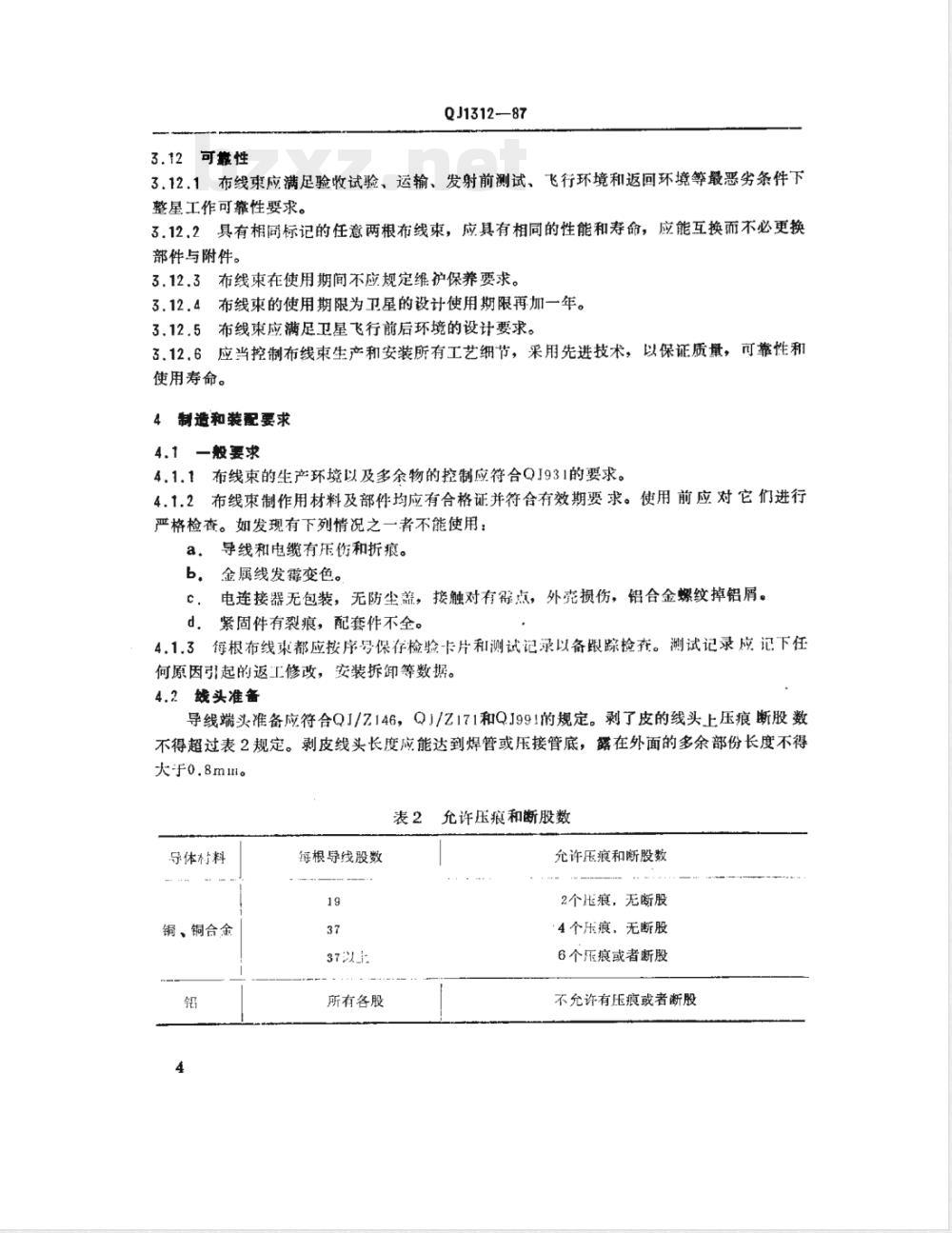

3.12可靠性
QJ1312—87
3.12.1布线束应满足验收试验、运输、发射前测试、飞行环境和返回环境等最恶劣条件下整星工作可靠性要求。
3.12.2具有相同标记的任意两根布线束，应具有相同的性能和寿命，应能互换而不必更换部件与附件。
3.12.3布线束在使用期间不应规定维护保养要求。3.12.4布线束的使用期限为卫星的设计使用期限再加一年。3.12.5布线束应满足卫星飞行前后环境的设计要求。3.12.6应当控制布线束生产和安装所有工艺细节，采用先进技术，以保证质量，可靠性和使用寿命。
4制造和装配要求
4.1一般要求
4.1.1布线束的生产环境以及多余物的控挖制应符合QJ931的要求。4.1.2布线束制作用材料及部件均应有合格证并符合有效期要求。使用前应对它们进行严格检查。如发现有下列情况之一者不能使用：a.
导线和电缆有乐伤和折痕。
b，金属线发需变色。
电连接器无包装，无防尘盖，接触对有得点，外充损伤，铝合金螺纹掉铝屑。c
d，紧固件有裂痕，配套件不全。4.1.3根布线束都应按序号保存检验卡片和测试记录以备跟踪检奔。测试记录应记下任何原因引起的返工修改，安装拆卸等数据。4.2战头准备
导线端头准备应符合Q1/Z146，Q//Z171和QJ991的规定。剥了皮的线头上压痕断股数不得超过表2规定。剥皮线头长度应能达到焊管或压接管底，露在外面的多余部份长度不得大于0.8mm。
表2允许压痕和断股数
导体材料
铜、铜合金
每根导线股数
37以上
所有各股
允许压痕和断股数
2个压痕，无断股
4个压痕，无断股
6个乐痕或者断股
不允许有压痕或者断股
a.3导线、电缆与电连接器的连接QJ1312—87
4.3.1手工锡焊操作、检验应遵守0J/Z160。禁止使用酸性或碱性焊剂。4.3.2压接操作应按有关技术条件进行。4.3.3绕接操作，检验按QJ930和OJ/Z155进行。4.4绝缘套管
接头应用绝缘套管保护。奔臂的耐温指标应与导线的指标相匹配。套管应包住接头和10mm以上的导线绝缘，不允许滑动。4.5绑扎
布线束的绑摄应按QJ603的要求进行。4.6滋封
允许用不湿材料将电连接器灌封保护。灌封后，绝缘电阻和抗电强度指标不应降低。4.7标记
按3.11条给线束作标记。可以用转印，粘贴和热压法打标记。采用热服打印法时，按QJ/Z150进行。
4.8布线束安装
4.8.1布线束的温控包扎按有关文件进行。4.8.2布线束走向要求见3.9条，弯曲半径要求见3.10条；为了满足隔离屏蔽要求，为了保护布线束免于振动磨擦伤害，布线束应有可靠的保护和支承。4.8.3布线束不应与设备结构的棱角接触，以防磨破。二者间隙小于10mm时，应采取相应的保护措施。
4.8.4包扎布线束的绝缘塑料带，不管是否有粘作，带头都要求绑札或粘接起来。以防松脱。塑料带应能耐受该处的温度，无挥发性，在强烈振动区、舱外、轮孔中和运动部件附近不应使用塑料带。
4，8，5为摄供良好的辅射屏放，保护导线和方便安装，也可以使用电缆。电统管可以是塑料。铝合金或其他柔性金属管，电缆管应弯曲成合适的形状，其内径应大于管内电缆捆扎起来后所测得最大外径的1.2倍。管1应扩戒喇明口并磨去锐角，可以不加端接，管内导线和电缆不必绑扎在一起。
4.8.6支承用的弹性减振夹子和塑料夹子与布线束接触面的形状要与布线束的外形密切配合。被夹的布线束不应审动，不应有明显的受夹变形和绝缘损伤。4.8.7同轴电缆的支承，其夹持力应均勾地分布在电缆周围，不应使电缆变形。4.8.8同一布线束的支承夹子间距不大于400mm。水平走向的布线束两端应使用减振夹子，中间用3个塑料夹子与一个减振夹了间隔配置。垂直及斜向走线，则应使用减振夹子支承，以防布线束松动。刚性布线束只允许使用减振夹。插头技开后应有夹子支承，防止布线束弯曲时受力过大。
4.9电连接器的安装
4.9.1位置相近形状相同的电连接器应具有不同的配合键位置，以防误插。或涂以不同的彩色色带以便识别。圆形插头，轴向水平安装时，主键槽应向上，轴向垂直安装时，主键应5
向外，以便插接时能看到键槽。QJ1312-87
4.9.2插座间应留有足够的空间.以便插投，两圆形插座连接环或安装板间相距至少10mm。矩形插座间的空间应足够进行挂保险钩操作。4.9.3不能自锁的插头应打保险，若采用o.5mm的不锈钢丝作保险捆札时，保险钢丝末端应向内折变，操作时应防止钢丝掉入星体内。4.9.4电连接器插接后，与其相连的电缆不应受扭。4.9.5操作完毕后，应给末对插的电连接器盖上防尘盖，以保护针孔，予防多余物进入。5质量保证
5.1检验责任
生产厂负责按本标准对布线束进行全面检验测试。设计部门有权按规定提出和进行检验和测试。
5.2验收试验
如果验收试验中山现故障，应中断试验将故降完全排除后继续试验。如果故障是试验设备引起的，不影响试验条件，待恢复后，试验可以从中断处继续进行。如果影响中断前的试验条件，则试验应全部重作。
外形尺寸，工艺质最合格后，布线束可根期技术文作进行下述试验。5.2.1导通试验
用能检查导体连续性的设备对相应的线端进行导通试验。5.2.2线路电阻测试
测试用直流电进行。电不F50V，电流不大于2A，每根线路的测得电阻与计算电阻之差不得超过0.52，屏蔽的计电阳不得大0.319/m。5.2.3耐压试验
耐压试验可以用50Hz交流电或者直流电进行。长度3m以上的电缆只推荐使用直流电，同轴电缆与热电偶布线束不作耐压试验。5.2.3.150Hz交流试验
试验电压为1090V。试验电压应加在每-个接点和不相连的任一接点、外壳和屏蔽之间，电压上升率不应小于500V/S，电压保持时间不应小于5S，不应出现电击穿现象。5.2.3.2直流试验
直流试验电压应大于相应的交流试验电压的！，4倍，方法与交流试验相同。电压维持时间应大于建立稳态电流的时间，不应有击穿现象。5.2.4绝缘电阻测试
测试电压应为大于等于500V的直流电压或者两倍的线路工作峰值电压。哪个大用哪个。应分别测量每一接点对任一不相连的接点、外壳和屏蔽，测量电压保持5S以上，测得绝缘电阻值应大于50MS。如果初加电压时绝缘电阻值大于50MQ并且不断上升，加电压时间可以小于5S。热电偶布线束的绝缘电阻可以是1M。本条测试除热电偶布线束外可以和5.2.3.2项的直流试验合并进行。6
5.2.5接触对分离力测试
QJ1312—87
布线束电连接器的每个插孔都应该用硬化光滑钢试针作分离力测试，以检查插孔接触可靠性。试针直径为插针直径的下限值一0.005mm。试针应插入每个插孔底，然后测量分离力，其测量绪果不应小于表3所给的最小分离力。表3
接触对直径（mm）
最小分离力（N）
5.2.6环境试验
最小分离力
布线束的热真空、振动、冲击和电磁干扰试验与整星试验起作。5.3修改、返工和复测
经修改或返工的布线束应按5.2条要求进行复测。6贮存与运输
布线束生产出来后，所有的插头都应盖上防尘盖。需要贮存与运输时，应按弯曲半径规定，将布线束及其托架放进保护袋后再放入包装箱中。复杂的布线束没有托架不准搬运和堆放。若布线束保管期超过6个月，装星前应进行复测。布线束的存放环境温度应为10'C～35°C，相对湿度不大于80%。
7名词定义
7.1电缆组件（cableasseimbly）带有全部导体和屏蔽，绝缘并接有电连接器、接线片或其他合适器件的一根电缆。
7.2布线束（wiringharness）一组导线、屏蔽、电缆、电缆组件或它们的任意组合；全部绝缘并适当连接于电连接器、接线片或其他合适的器件上；结构上用绳子、带子、夹子、绝缘外套或其他方法固定在一起，可以作为一个整体安装，用于连接两个或多个电气或电子设备，本身是一个完整的独立单元，马上可以装入飞行器的电缆组件也可以认为是一个布线束。
温度aT)
QJ1312-87
4WGM26
成面积018mm
空气中单根导线之额定电流
192232527
线束减额曲线
电洗(A)
50TO8090100
找来中出燥
353739
QJI312—87
气压减额曲线
轮内气理
50607009510KFa)
Q1312-87
附录A
导缓电流容量计算
（补充件）
本标准3.2.2项中导线负载电流容量是按图1.2.3求出的，下面举例说明这曲线的用法。假定一根布线束（松散的或编织的）由25根截面积为0.20mm，额定温度为200°C的导线和10根0.33mlm，200°C的导线组成。布线束铺设在温度为15°c气压为30kPa的卫星舱内。按照图1“空气中单根导线之额定电流”定温差△T。因导线额定温度为200°C，环境温度为15°C，则△T=200-15=185C。查曲线得0.20mm导线的空气中的额定电流为14.6A，0.33mn2导线的额定电流为20A。因线束由35根导线组成，按照图2“线束减额曲线”，查出减额因子为0.62。则线束中0.20mm导线的单根额定电流为14.6×0.62=9，1A，0.33mn导线的单根额定电流为20×0.620=12.4A。
因卫星舱内气压为30kPa。按照图3气乐减额曲线”，查出减额因数为0.785。则0.20导线的额定电流为9.1×0.785=7.1A。0.33导线的额定电流为12.4×0,785=9.7A。求出线束总容量。总容最为25×7.1十10×9.7=274.5A。线束只允许使用额定容的20%，为274.5×0.2=55A。
所以。此布线束容许使用的电流容量为55A。其中任根0.20mm导线不得超过7.1A，任一根0.33mlm2导线不得超过9.7A。附加说明：
本标准由航天工业部七O八所提出。本标准由航天工业部五○一部负责起草。本标准主要起草人何传文。
