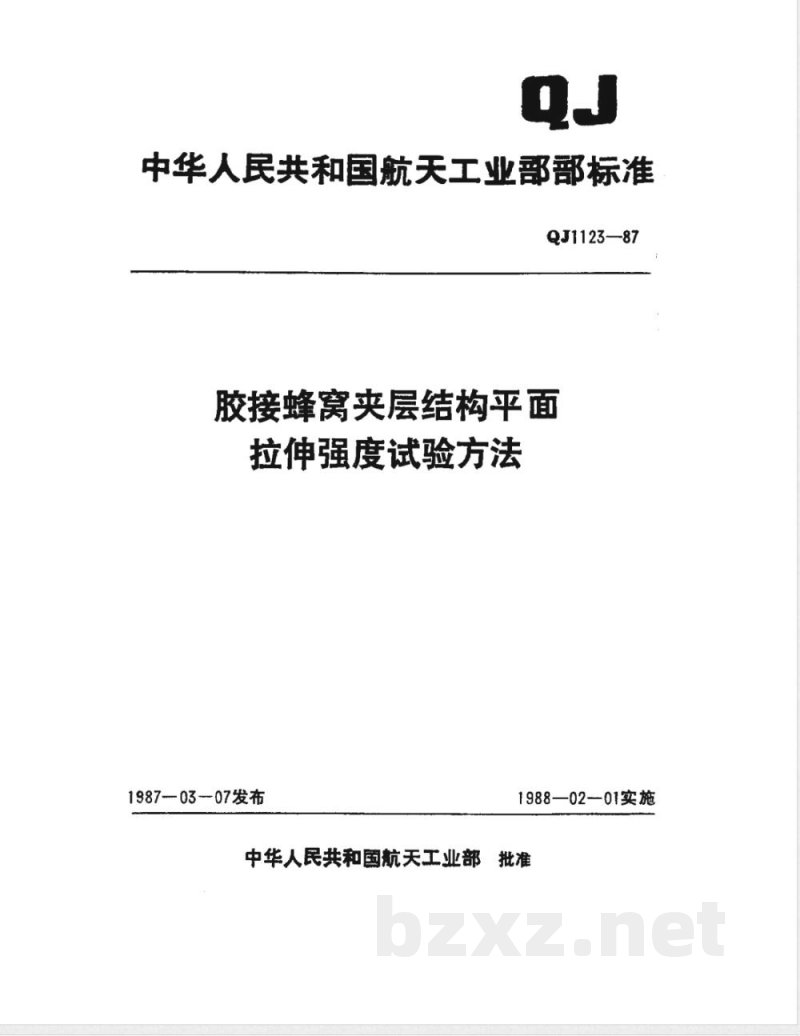

中华人民共和国航天工业部部标准QJ1123—87
胶接蜂窝夹层结构平面
拉伸强度试验方法
198703-07发布
1988—02-01实施
中华人民共和国航天工业部批准度。

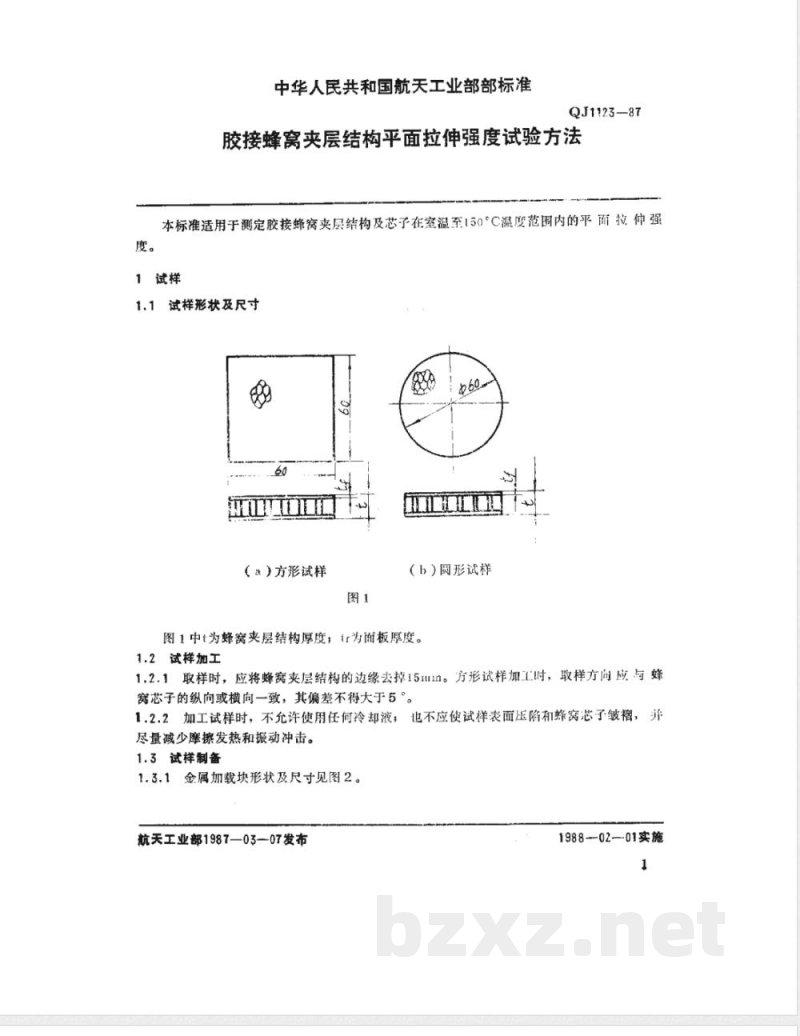

中华人民共和国航天工业部部标准QJ1123-87
胶接蜂窝夹层结构平面拉伸强度试验方法本标准适用于测定胶接蜂窝夹层结构及芯子在室温至150°C温度范围内的平面拉伸强1试样
1.1试样形状及尺寸
（a）方形试样
（b）圆形试样
图1中t为蜂窝夹层结构厚度；1t为面板厚度。1.2试样加工www.bzxz.net
1.2.1取样时，应将蜂窝夹层结构的边缘去掉15m1n。方形试样加工时，取样方向应与蜂窝芯子的纵向或横向一致，其偏差不得大于5°。1.2.2加工试样时，不允许使用任何冷却液；也不应使试样表面压陷和蜂窝芯子皱褶，并尽量减少摩擦发热和振动冲击。1.3试样制备
1.3.1金属加载块形状及尺寸见图2。航天工业部1987—03—07发布
1988-02—01实施

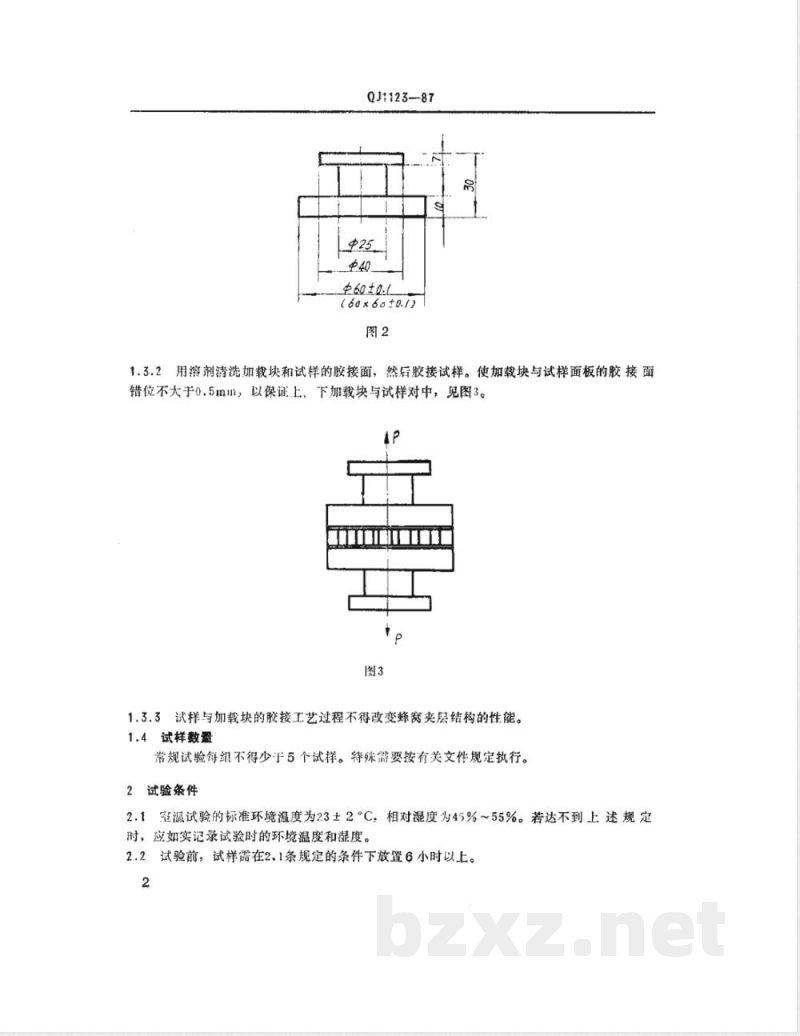

QJ1123-87
(60x6at0./)
1.3.2用溶剂清洗加载块和试样的胶接面，然后胶接试样。使加载块与试样面板的胶接面错位不大于0.5mm，以保证上、下加载块与试样对中，见图3。IP
1.3.3试样与加载块的胶接工艺过程不得改变蜂窝夹层结构的性能。1.4试样数量
常规试验每组不得少下5个试样。特殊露要按有关文件规定执行。2试验条件
2.1空温试验的标准环境温度为23士2°C：相对湿度为45%~55%。若达不到上述规定时，应如实记录试验时的环境温度和湿度。2.2试验前，试样需在2.1条规定的条件下放置6小时以上。2

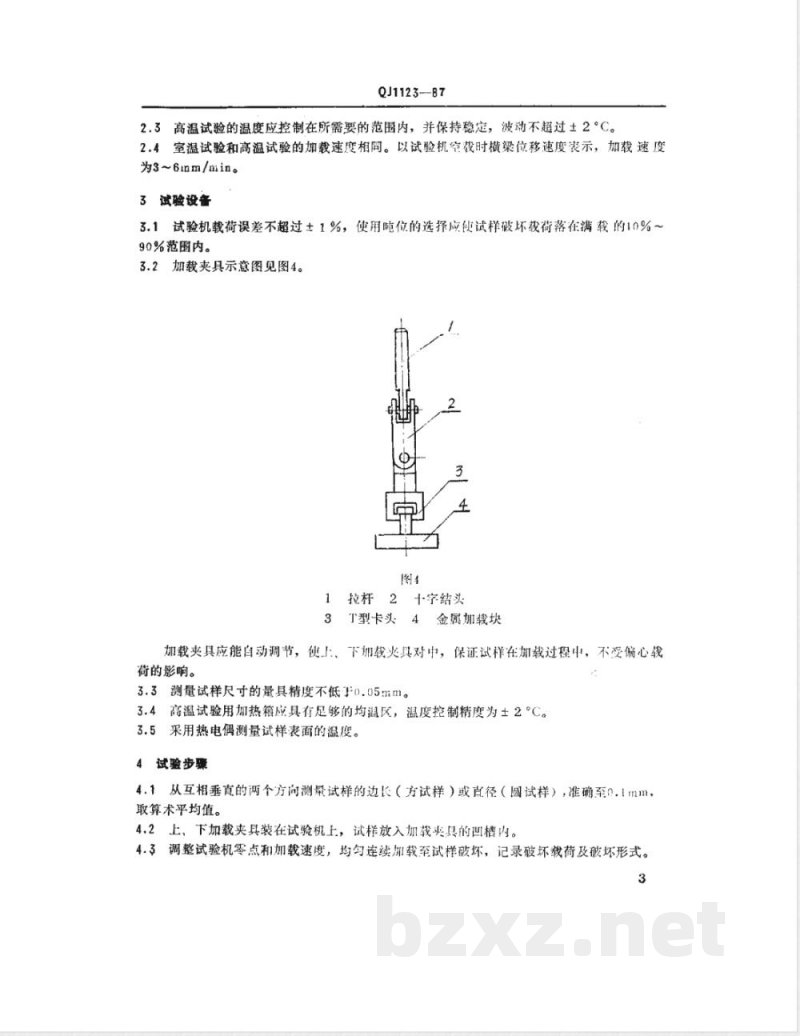

QJ1123-87
2.3高温试验的温度应控制在所需要的范围内，并保持稳定，波动不超过土2°C。2.4室温试验和高温试验的加载速度相同。以试验机窄载时横梁位移速度表示，加载速度为3~6mm/miin。
3试验设备
3.1试验机载荷误差不超过±1%，使用吨位的选择应使试样破坏载荷落在满载的10%～90%范围内。
3.2加载夹具示意图见图4。
1拉杆2
十字结头
3T型卡头4
金属加载块
加载夹具应能自动调节，便上、下加载火具对中，保证试样在加载过程中，不受偏心载荷的影响。
3.3测量试样尺寸的量具精度不低亨0.05mm。3.4高温试验用加热箱应具有足够的均温区，温度挖制精度为土2°C。3.5采用热电偶测量试样表面的温度。4试验步骤
4.1从互相垂直的两个方向测录试样的边长（方试样）或直径（圆试样），准确至0.1mm，取算术平均值。
4.2上，下加载夹具装在试验机上，试样放入加载来具的凹槽内。4.3调整试验机零点和加载速度，均匀连续加载至试样破坏，记录破坏载荷及破坏形式。3

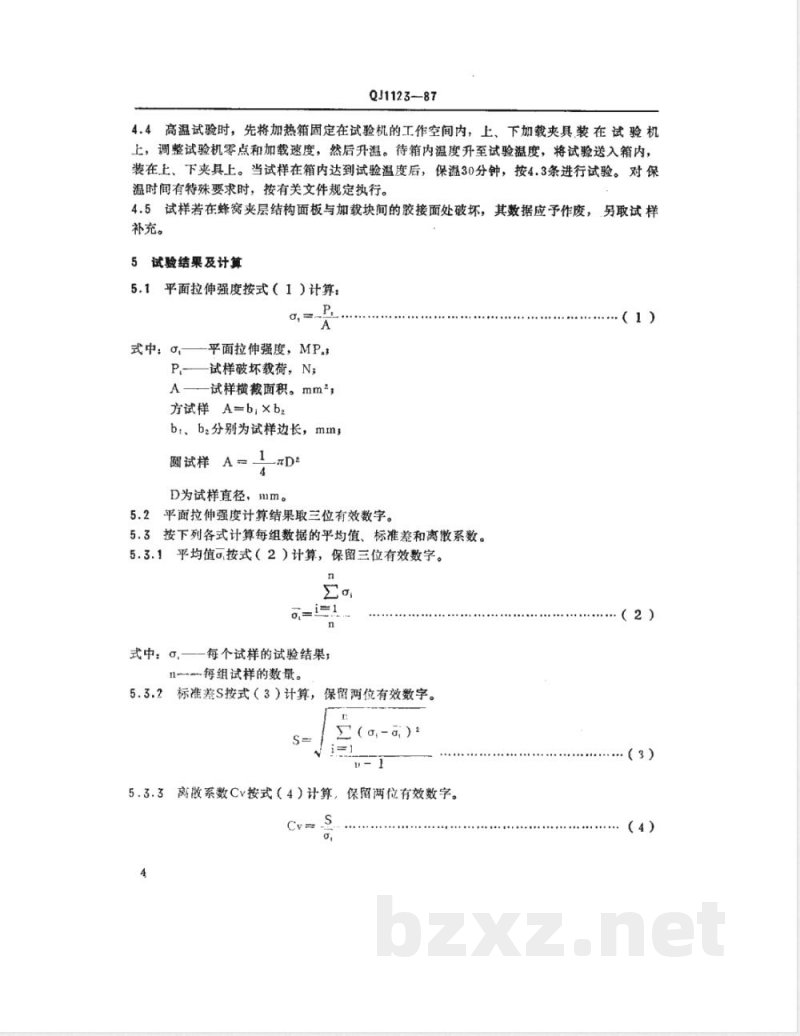

QJ1123—87
4.4高温试验时，先将加热箱固定在试验机的工作空间内，上、下加载夹具装在试验机上，调整试验机零点和加载速度，然后升温。待箱内温度升至试验温度，将试验送入箱内，装在上、下夹具上。当试样在箱内达到试验温度后，保温30分钟，按4.3条进行试验。对保温时闻间有特殊要求时，按有关文件规定执行。4.5试样若在蜂窝夹层结构面板与加载块间的胶接面处破坏，其数据应予作废，另取试样补充。
5试验结果及计算
5.1平面拉伸强度按式（1）计算：a,
式中：o,平面拉伸强度，MP.3
P,-试样破坏载荷，N;
A—一试样横截面积。mm2，
方试样A=b；×b2
bt、b.分别为试样边长，mms
圆试样A
D为试样直径，mm。
5.2平面拉伸强度计算结果取三位有效数字。5.3按下列各式计算每组数据的平均值、标准差和离散系数。5.3.1平均值按式（2）计算，保留三位有效数字。n
o,=i=1
式中：.-
每个试样的试验结果；
I—每组试样的数量。
5.3.2标准差S按式（3）计算，保留两位有效数字。(,-α)2
离散系数Cv按式（4）计算，保留两位有效数字。5.3.3
（1）
...（3)
（4）
试验报告
试验报告应包括下列内容：
试验项目名称：
QJ1123—87
试样来源及用途，材料品种、规格以及主要工艺参数：试样编号、数量、形状、尺寸及外观质量；试验设备和加载速度；
试验日期、试验室的环境温度、相对湿度和试验温度：每个试样的性能值及破坏形式。根据需要，可给出每组试验结果的平均值、标准差和离散系数
试验和审核人员签字。
附加说明：
本标准由航天工业部七○八所提出。本标准由航关工业部七〇兰所起掌。本标准主要起草人、李鸿伟、张瑞珠、袁应林、吕德作。5
