【航天工业行业标准(QJ)】 无源无线电干扰滤波器插入损耗测量方法

中华人民共和国航天工业部部标准QJ1212—87
无源无线电干扰滤波器
插入损耗测量方法
Method of insertion loss measurementsfor passive radio interference filter units1987—06—18发布
1988—04-01实施

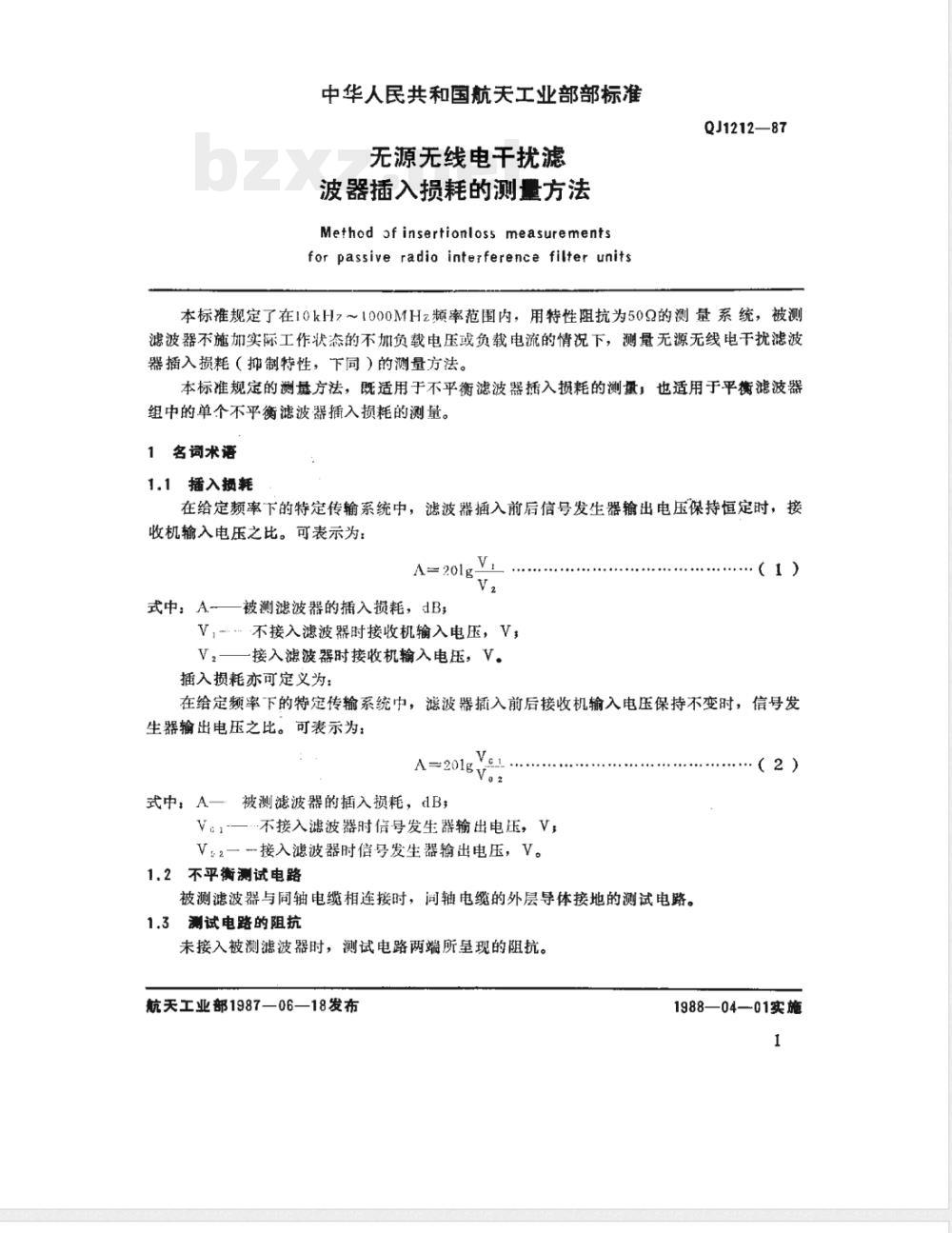

中华人民共和国航天工业部批准中华人民共和国航天工业部部标准无源无线电干扰滤
波器插入损耗的测量方法
Method of insertionloss measurementsfor passive radio interference filter unitsQJ1212—87
本标准规定了在10kHz～1000MHz频率范围内，用特性阻抗为502的测量系统，被测滤波器不施加实际工作状态的不加负载电压或负载电流的情况下，测量无源无线电干扰滤波器插入损耗（抑制特性，下同）的测量方法。本标准规定的测基方法，既适用于不平衡滤波器插入损耗的测量，也适用于平衡滤波器组中的单个不乎衡滤波器插入损耗的测量。1名词术语
1.1插入损耗
在给定频率下的特定传输系统中，滤波器插入前后信号发生器输出电压保持恒定时，接收机输入电压之比。可表示为：A=201g
式中：A.被测滤波器的插入损耗，dB；V
V，…不接入滤波器时接收机输入电压，VV.
一接入滤波器时接收机输入电压，V。插入损耗亦可定义为：
.（1)
在给定频率下的特定传输系统中，滤波器插入前后接收机输入电压保持不变时，信号发生器输出电压之比。可表示为：A=201g
式中：A一被测滤波器的插入损耗，dB；V1—不接入滤波器时信号发生器输出电压，V，V：2一接入滤波器时信号发生器输出电压，V。1.2不平衡测试电路Www.bzxZ.net
被测滤波器与同轴电缆相连接时，间轴电缆的外层导体接地的测试电路。1.3测试电路的阻抗
未接入被测滤波器时，测试电路两端所呈现的阻抗。航天工业部1987—06—18发布
（2）
1988—04—01实施

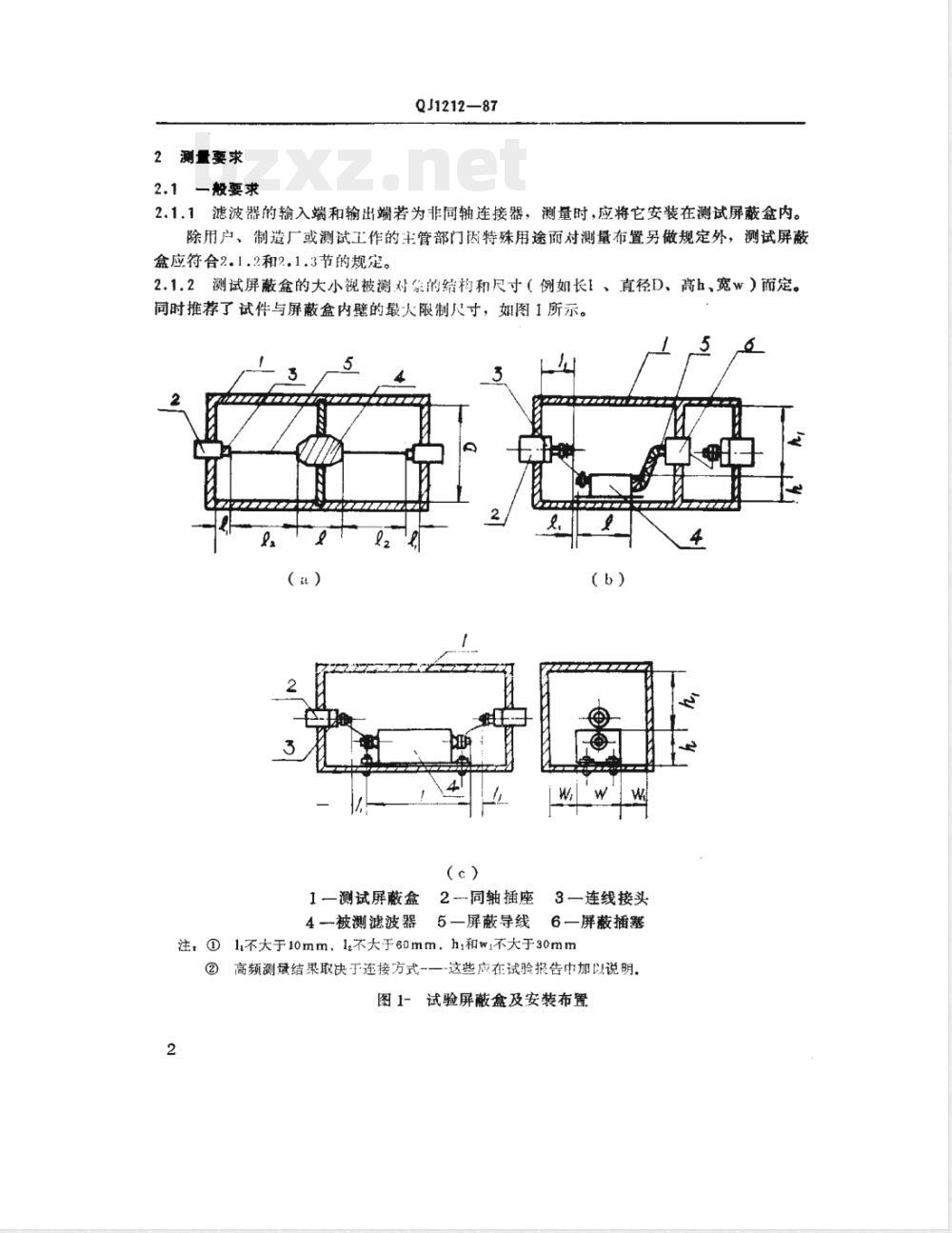

2测量要求
2.1一般要求
QJ1212—87
2.1.1滤波器的输入端和输出端若为非同轴连接器，测量时，应将它安装在测试屏蔽盒内。除用户、制造厂或测试工作的主管部门因特殊用途雨对测量布置另做规定外，测试屏蔽盒应符合2.1.2和2，1.3节的规定。2.1.2测试屏蔽盒的大小视被测对象的结构和尺寸（例如长1、直径D、高h，宽w）而定。同时推荐了试件与屏蔽盒内璧的最大限制尺寸，如图1所示。5
1一测试屏蔽盒2同轴插座3一连线接头4-被测滤波器5—屏蔽导线6—屏蔽插塞注：①1不大于10mm，.不大于60mm，h，和w不大于30mm②高频测量结果取决于连接方式-一-这些应在试验报告中加以说明。图I-试验屏蔽盒及安装布置
QJ1212-87

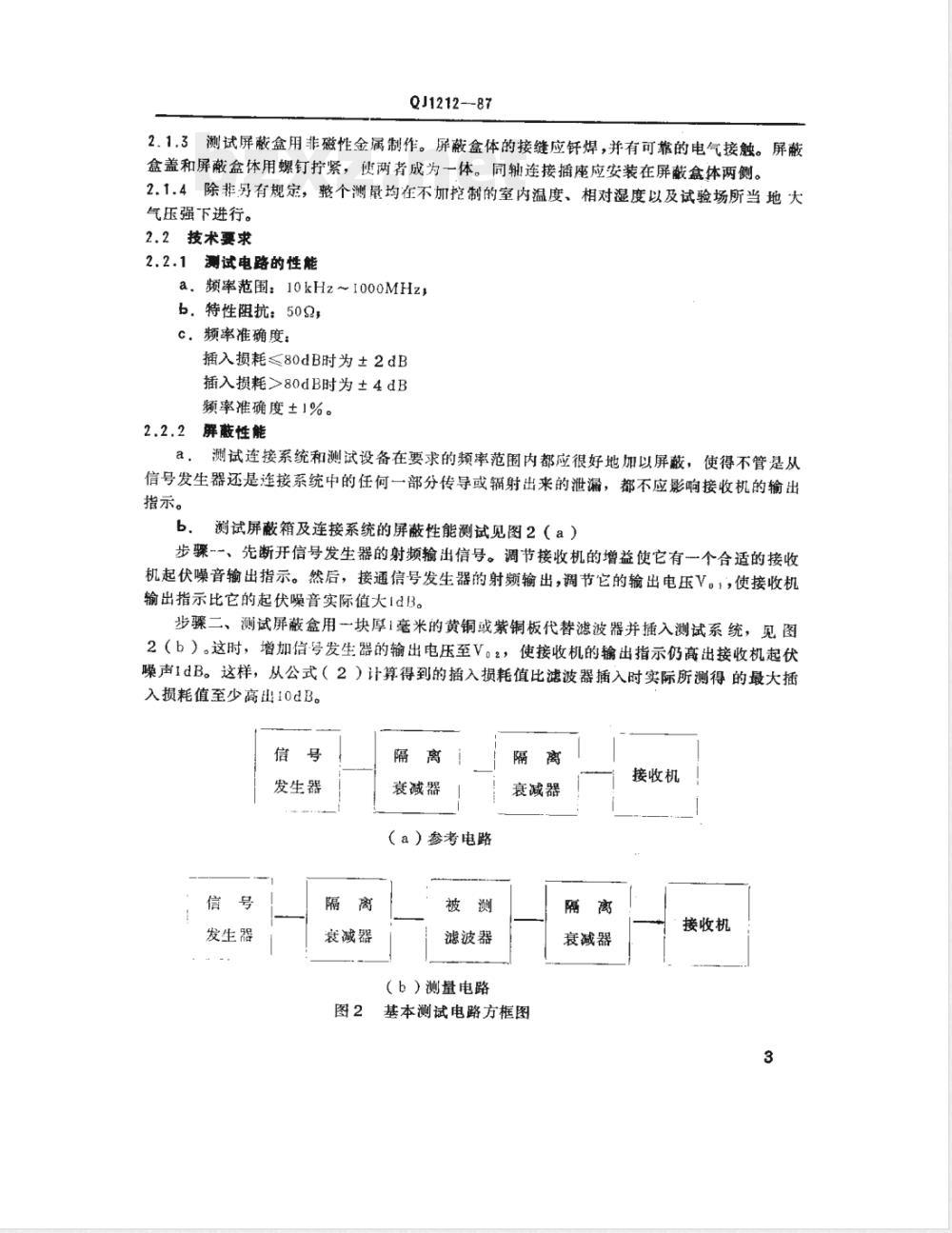

2.1.3测试屏蔽盒用非磁性金属制作。屏蔽盒体的接缝应钎焊，并有可靠的电气接触。屏蔽盒盖和屏蔽盒体用螺钉紧，恢两者成为一体。同轴连接插座应安装在屏蔽盒体两侧。2.1.4除非另有规定，整个测量均在不加挖制的室内温度、相对湿度以及试验场所当地大气压强下进行。
2.2技术要求
2.2.1测试电路的性能
a．频率范围：10kHz1000MHz,
b.特性阻抗：502,
c，频率准确度：
插入损耗≤80dB时为±2dB
插入损耗>80dB时为±4dB
频率准确度±1%。
2.2.2解蔽性能
a。测试连接系统和测试设备在要求的频率范围内都应很好地加以屏蔽，使得不管是从信号发生器还是连接系统中的任何一部分传导或辐射出来的泄漏，都不应影响接收机的输出指示。
b．测试屏蔽箱及连接系统的屏蔽性能测试见图2（a）步骤--、先断开信号发生器的射频输出信号。调节接收机的增益使它有一个合适的接收机起伏噪音输出指示。然后，接通信号发生器的射频输出，调节它的输出电压V。1，使接收机输出指示比它的起伏噪音实际值大1dB。步骤二、测试屏蔽盒用一块厚1毫米的黄铜或紫铜板代替滤波器并插入测试系统，见图2（b）。这时，增加信号发生器的输出电压至V。2，使接收机的输出指示仍高出接收机起伏噪声1dB。这样，从公式（2）计算得到的播入损耗值比滤波器插入时实际所测得的最大插入损耗值至少高出10dB。
发生器
发生器
衰减器
衰减器
（a）参考电路
滤波器
（b）测量电路
衰减器
衰减器
基本测试电路方框图
接收机
接收机

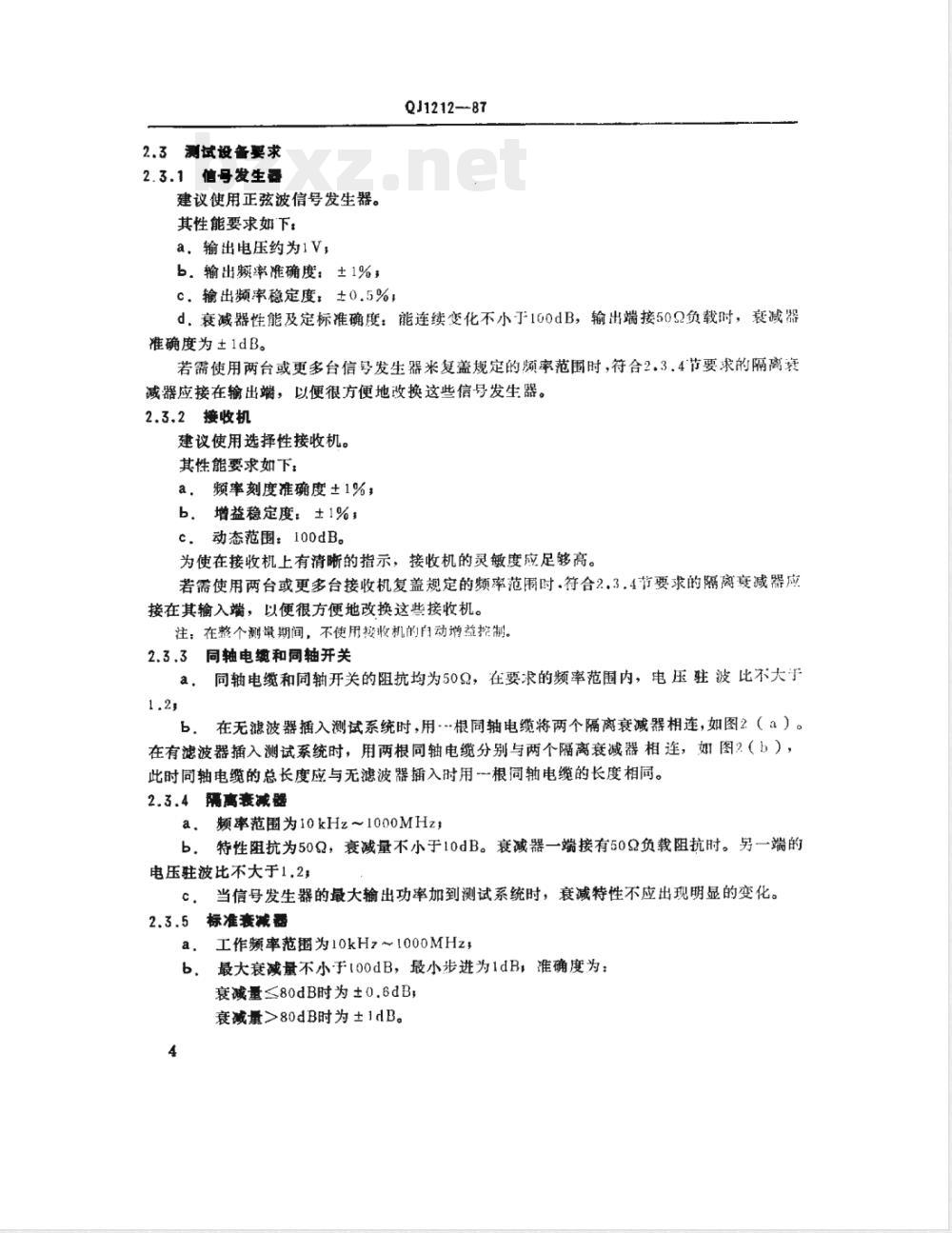

2.3测试设备要求
2.3.1信号发生器
建议使用正弦波信号发生器。
其性能要求如下：
a，输出电压约为1V，
b．输出频率准确度：±1%
c.输出频率稳定度：±0.5%，
QJ1212—87
d，衰减器性能及定标准确度：能连续变化不小丁1G0dB，输出端接50Q负载时，衰减器准确度为±1dB。
若需使用两台或更多台信号发生器米复盖规定的频率范围时，符合2.3.4节要求的隔离衰减器应接在输出端，以便很方便地改换这些信号发生器。2.3.2接收机
建议使用选择性接收机。
其性能要求如下：
a。频率刻度准确度±1%：
b，增益稳定度：±1%
c．动态范围：100dB。
为使在接收机上有清晰的指示，接收机的灵敏度应足够高。若需使用两台或更多台接收机复盖规定的频率范围时.符合2.3.4节要求的隔离衰减器应接在其输入端，以便很方便地改换这些接收机。注：在整个测量期间，不使用接收机的自动增益控制。2.3.3同轴电缆和同轴开关
a。同轴电缆和同轴开关的阻抗均为50，在要求的频率范围内，电压驻波比不大于1.2,
b。在无滤波器插入测试系统时，用-根同轴电缆将两个隔离衰减器相连，如图2（a）。在有滤波器插入测试系统时，用两根同轴电缆分别与两个隔离衰减器相连，如图2（b），此时同轴电缆的总长度应与无滤波器插入时用一根同轴电缆的长度相间。2.3.4隔离衰减器
a。频率范围为10kHz～1000MHz
b，特性阻抗为50α：衰减量不小于10dB。衰减器一端接有502负载阻抗时。另一端的电压驻波比不大于1.23
c。当信号发生器的最大输出功率加到测试系统时，衰减特性不应出现明显的变化。2.3.5标准衰减器
a，工作频率范翻为10kHz～1000MHz，b，最大衰减量不小于100dB，最小步进为1dB，准确度为：衰减量≤80dB时为±0.6dB；
衰减量>80dB时为±1dB。
QJ1212—87
C，输入、输出阻抗为50Q，电压驻波比小于1.2。3测量方法
3.1不平衡滤波器基本测试电路的测蟹方法测试电路如图2所示。
测量步骤可分两步进行：
步骤1，确定参：考电平，如图?（a）所示。信号发生器调到所要求的频率上，并调谐接收机。此时，记下信号发生器的输出电压和接收机的输入电压值。步骤2，去掉没有滤波器时的电缆。然后把装有被测滤波器的测试屏蔽盒和它的连接电缆插入到两个隔离衰减游之间，如图2（h）所示。接收机应调谐至被测频率，重新记下两个电压值，则被测滤波器的插入损耗A可从（3）式求出Vi+20ig V.1
A=201gV,
Ve+Atr
式中：A·—--被测滤波器的插播入损耗，dB;V；不接入滤波器时接收机的输入电压，VV一-接入滤波器时接收机的输入电压，V；V。1—一不接入滤波器时信号发生器的输出电压，V.（3）
V。2—接入滤波器时信号发生器的输出电压，V。Atr-一为可调标准衰减值，它在某些舍适的测试电路中，可以代替被测滤波器的插入损耗（见3.2.1.3条）。
3.2不平衡滤波器快速测试电路的测量方法3.2.1采用两个同轴开关和一个标准衰减器与被测滤波器并联的快速测量方法。测试电路见图3（a）。
3.2.1.1第一种方法（接收机的输入电压恒定）去掉标准衰减器（Ta）或将Tr的衰减量（Atr）置于零。不论同轴开关处于被测滤波器断开的位置“1”或是接通的位置“2”，改变信号发生器的输出电压，使接收机的输入电压均保持在一个恒定的电平上（V二V，）。记下信号发生器的两次输出电压，则被测滤波器的插入损耗由（3）式算出。在此情况下，该公式的第一项和最后一项为零。那么，A=201g
式中：A.-—被测滤波器的插入损耗，dB;V：--一同轴开关在位置“1”时，信号发生器的输出电压，V，V。2--同轴开关在位置“2”时，信号发生器的输出电压，V。3.2.1.2第二种方法（信号发生器的输出电压恒定）：（4）
去掉标准衰减器（Tr）或将TR的衰减量（A.tr）置于零。不论同轴开关处于哪个位置（“1”或“2”）。信号发生器的输出电压应保持在一个恒定的电乎上（V。1=V。2）。记下接收机测得的两个电压值，被测滤波器的插入损耗由（5）式求出。5
发生量
QJ1212—87
同轴开关
豪减益
何轴矛关
森减光
度减释
澳液器
并联型
南勒开关
澳被器
囊减基
串联型
（h）
河开关
衰减器
夜减器
接收机
楼收机
图3两个同轴开关和一个标准衰减器与被测滤波褥串、并联的快速测试电路方框图V.
式中：A-被测滤波器的插入损耗，dB,V—一同轴开关在位置“{”时，接收机测得的输入电压，V，一同轴开关在位置“2”时，接收器测得的输入电压，V。V
3.2.1.3第三种方法（信号发生器的输出电压和接收机的输入电压值均恒定）（5）
不论是接通被测滤波器（同轴开关置于“2”）还是用一个具有1dB步进的标准衰减器来作替代时（同轴开关置于“1”）。信号发生器的输出电压和接收机的输入电压值都保持恒定。然后，从式（6）中求出插入损耗A-At
（6）
即直接从标准衰减器（T）上读数。此时，图3（a）就成为快速测量的交替测试电路。3.2.2采用二个同轴开关和一个标准衰减器与被测滤波器串联的快速测量方法。测试电路见图3（b）。
首先，将标准衰减器（T）置于一合适的衰减量（AT2）。当同轴开关处于“2”时，接收机的输出指示为某一值。这时，保持信号发生器的输出电压不变，随后，将同轴开关置于“1”，调节标准衰减器，使接收机的输出仍为原指示值，则滤波器的插入损耗可从（了）式求出。
QJ1212-87
式中：A一被测滤波器的插入损耗，dB，Af！——同轴开关在位置“1”时，标准衰减器的衰减值，AT2一一同轴开关在位置“2”时，标准衰减器的衰减值。平衡滤波器插入损耗的测量方法3.3
平衡滤波器中每个回路的插入损耗的测量方法，仍然采用不平衡滤波器插入损耗的测量方法。如3.1节和3.2节所述。但是，在测量一个回路时，应利用另一个回路开路或者短路来进行测景，短路回路的连线应尽可能的短和直。在测试频率上，其回路插入损耗应考虑等于所测得的值中比较小的一个测量值。7
平衡滤波器的组成
QJ1212—87
附录A
平衡滤波器的构成
（参考件）
图A1平衡滤波器线路
图A1中：C,=C，=C，=C.。I，=L2。由此可知：它是一个平衡式对称K型低通滤波器。R是它的负载阻抗。
A.2平衡滤波器的等效电路
图A2平衡滤波器的另一种表示方法p8
由图A2可知，外部射频干扰电压，不管是从A线或B线进入，都将各自经过左、有单个不平衡滤波器衰耗后分别到达C、D点。这时，C、D点的干扰电压就很小了。因此，在测量平衡滤波器的插入损耗时，应分别测量每一个回路的插入损耗。但是，在每个测试频率上，其回路插入损耗应考虑等于所测得的值中比较小的一个测量值。附加说明：
本标由航天工业部七〇八所提出。本标准由航天工业部第二研究院二O三所负资起草。本标准主要起草人欧阳戚松。
