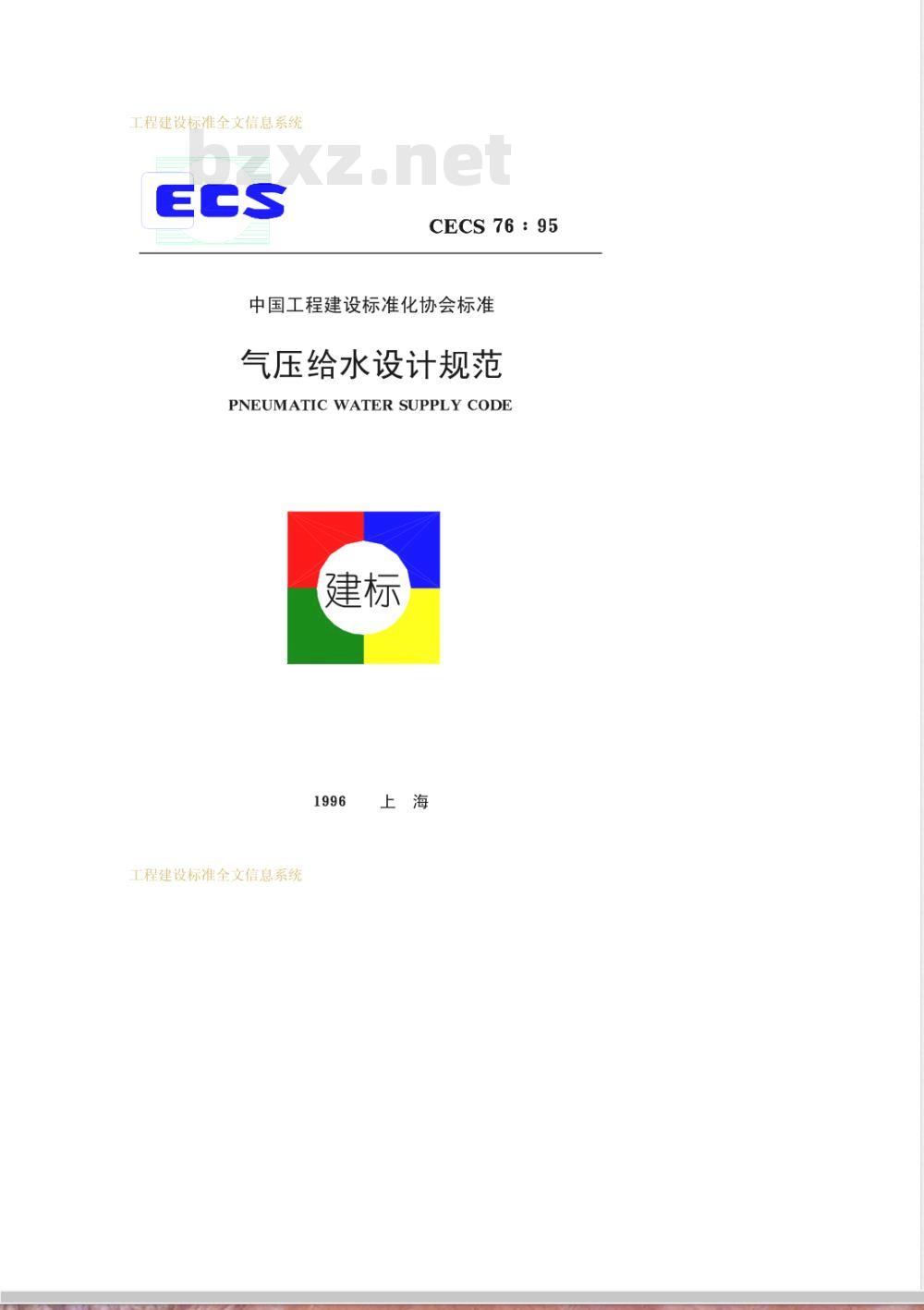

CECS 76 : 95
中国工程建设标准化协会标准
气压给水设计规范
PNEUMATIC WATER SUPPLY CODE
工程建设标准全文信息系统
工程建设标准全文信息系统

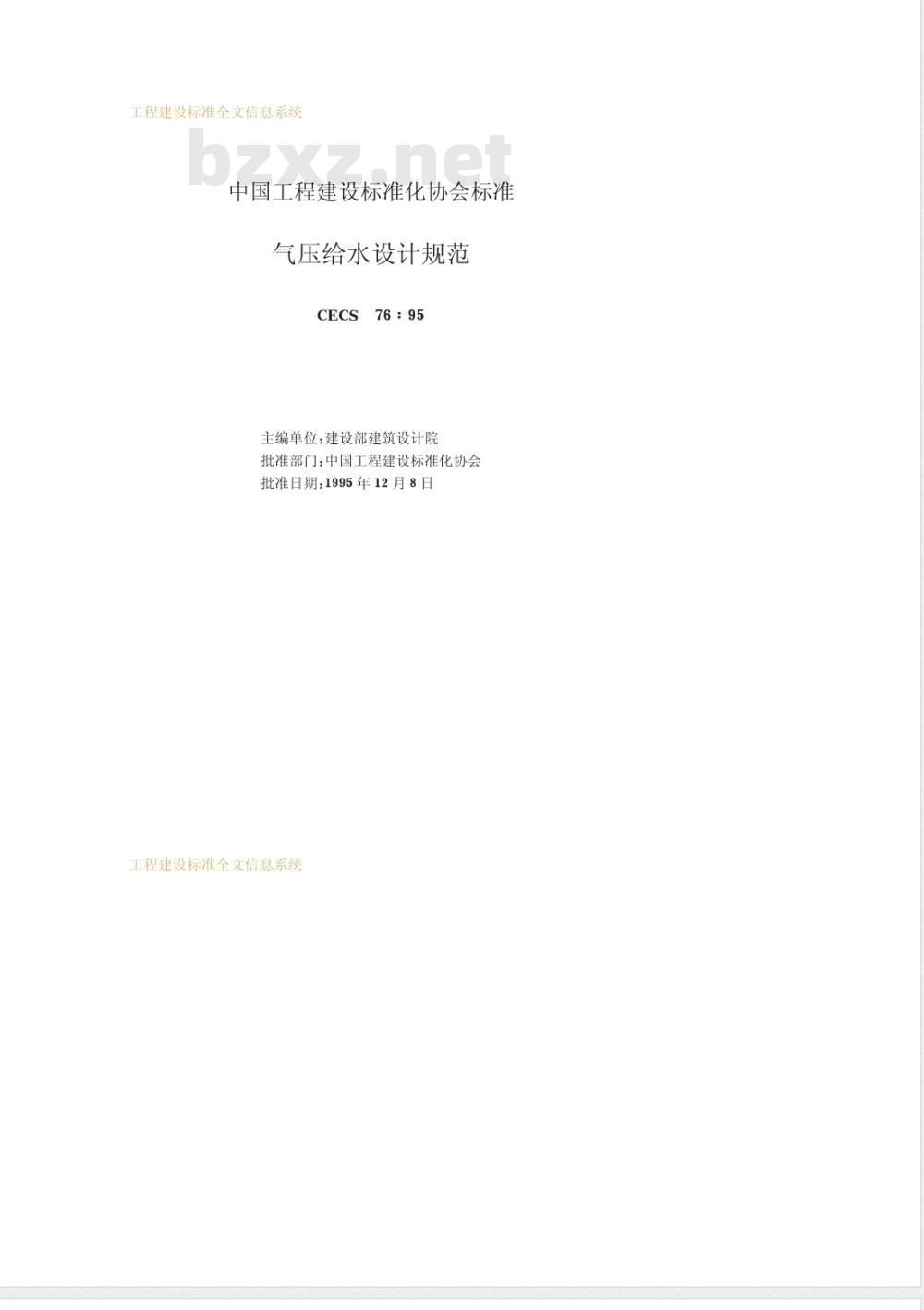

中国工程建设标准化协会标准
气压给水设计规范
76：95
主编单位：建设部建筑设计院
批准部门：中国工程建设标准化协会批准日期：1995年12月8日
工程建设标准全文信息系统
工程建设标准全文信息系统

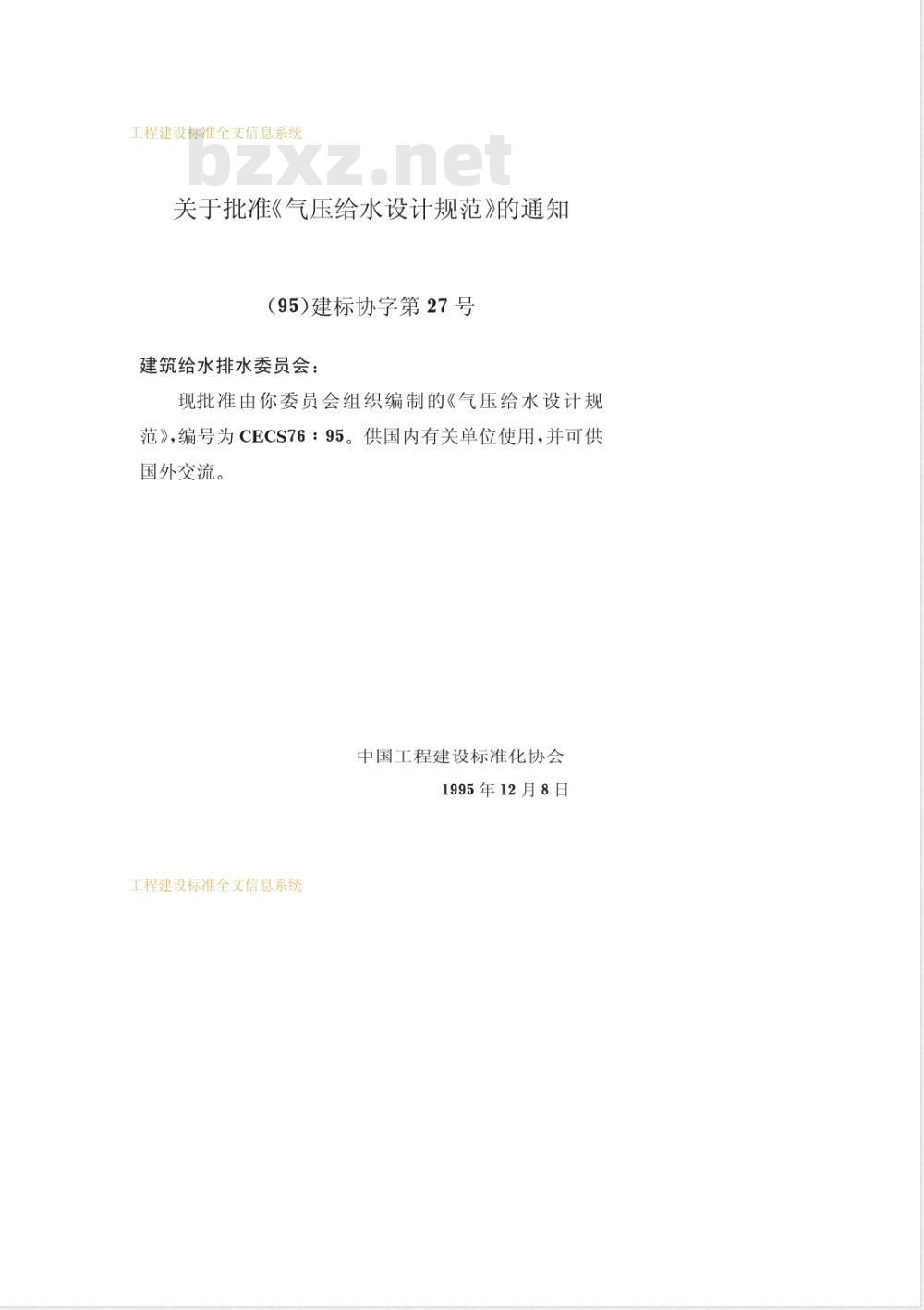

关于批准《气压给水设计规范》的通知（95）建标协字第27号
建筑给水排水委员会：
现批准由你委员会组织编制的《气压给水设计规范》，编号为CECS76：95。供国内有关单位使用，并可供国外交流。
中国工程建设标准化协会
1995年12月8日
工程建设标准全文信息系统
工程建设标准全文信息系统

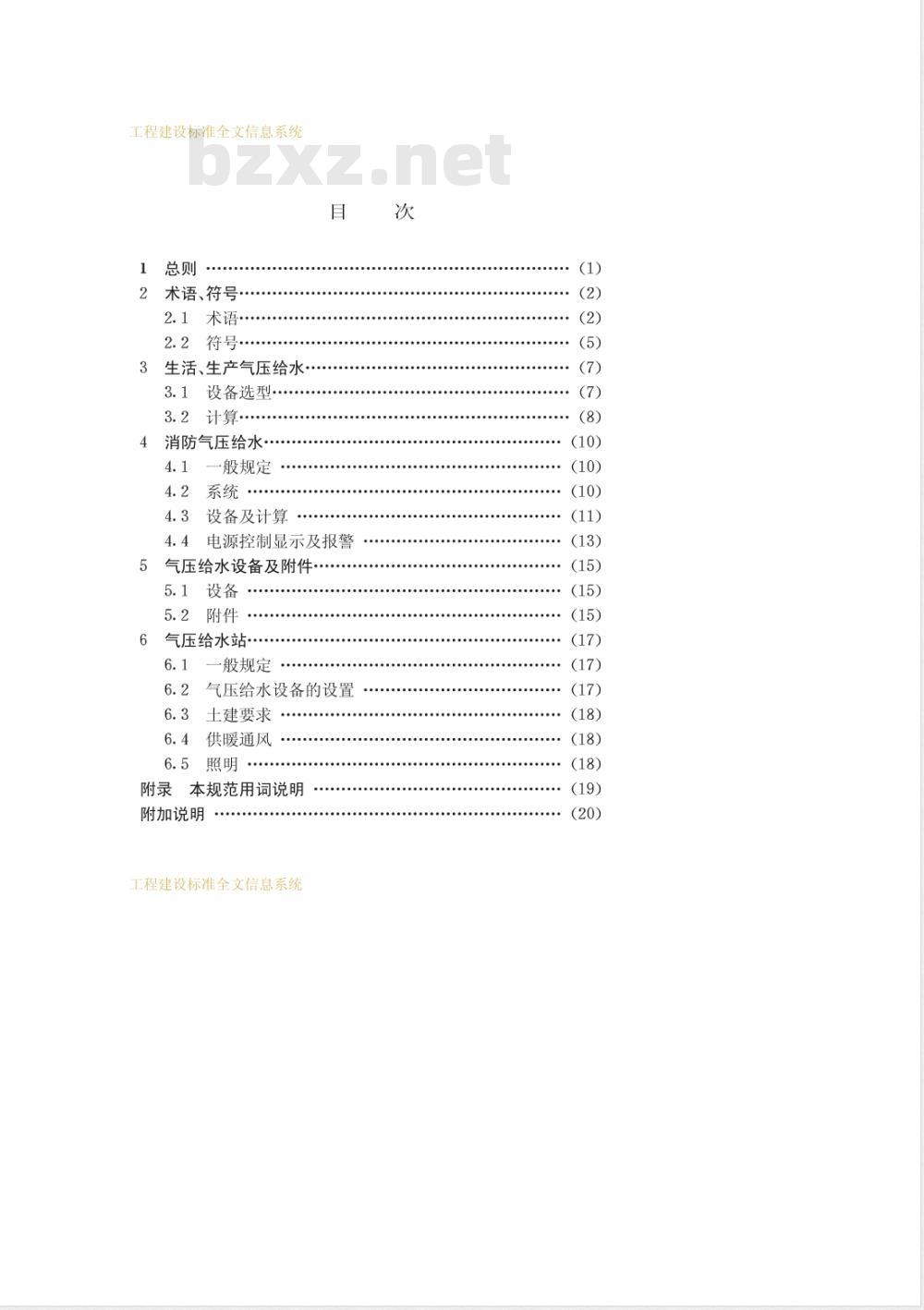

2术语、符号·
2.1术语
2.2符号…．
生活、生产气压给水·
3.1设备选型.
3.2计算…．
消防气压给水…
4.1一般规定
4.2系统
4.3设备及计算
4.4电源控制显示及报警
气压给水设备及附件
5.1设备
5.2附件
气压给水站
般规定
气压给水设备的设置
土建要求
供暖通风
附录本规范用词说明
附加说明
工程建设标准全文信息系统
...(15)
工程建设标准全文信息系统wwW.bzxz.Net

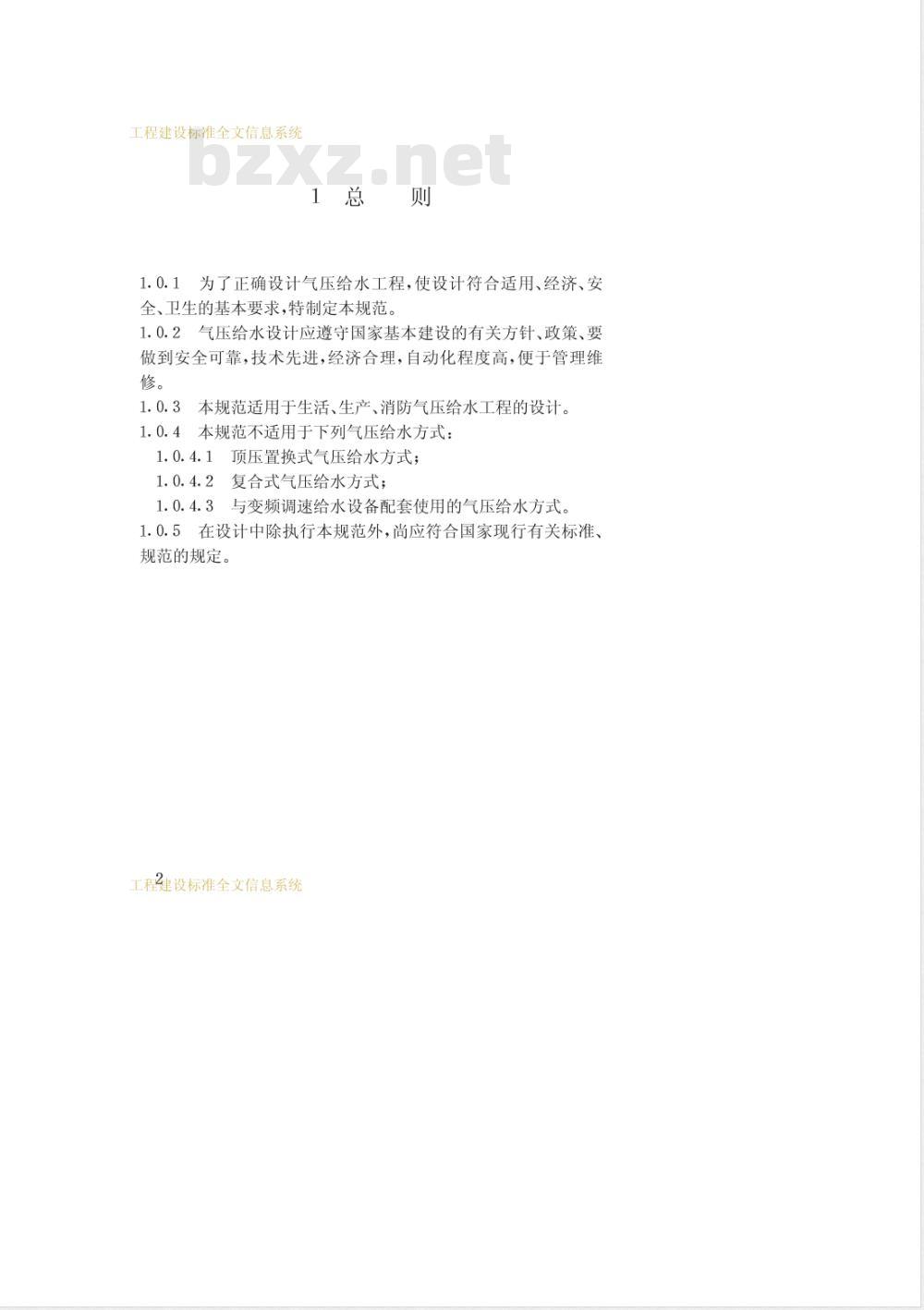

1.0.1为了正确设计气压给水工程，使设计符合适用、经济、安全、卫生的基本要求，特制定本规范。1.0.2气压给水设计应遵守国家基本建设的有关方针、政策、要做到安全可靠，技术先进，经济合理，自动化程度高，便于管理维修。
1.0.3本规范适用于生活、生产、消防气压给水工程的设计。1.0.4本规范不适用于下列气压给水方式：1.0.4.1顶压置换式气压给水方式；复合式气压给水方式；
1.0.4.3与变频调速给水设备配套使用的气压给水方式。5在设计中除执行本规范外，尚应符合国家现行有关标准、1.0.5
规范的规定。
工程建设标准全文信息系统
工程建设标准全文信息系统
2　术语　
2.1.1气压给水
利用气压给水设备的气压水罐内气体的可压缩性，达到供水目的的给水方式。
2.1.2气压给水设备
由气压水罐、水泵机组、电控系统、管路系统等组成、并在水泵运行或非运行时间均能自动、连续地向给水管网供水的设备。2.1.3变压式气压给水设备
在气压给水系统中，供水压力在最高工作压力和最低工作压力之间变化的气压给水设备。
2.1.4定压式气压给水设备
在气压给水系统中，供水压力相对稳定的气压给水设备。2.1.5补气式气压给水设备
气压水罐为补气式气压水罐的气压给水设备。2.1.6隔膜式气压给水设备
气压水罐为隔膜式气压水罐的气压给水设备。2.1.7消防气压给水设备
用于消防给水系统并满足消防时所需水量和水压的气压给水设备。
2.1.8顶压置换式气压给水设备
利用有压气体用顶压置换方式一次性将气压水罐内的水送入给水管网并投入使用的气压给水设备。2.1.9气压水罐
根据波义耳气体定律，用外力将有压水充入并贮存在罐内，气工程建设标准全文信息系统
工程建设标准全文信息系统
体受到压缩后压力升高，利用压缩气体的膨胀将水送出的一种内压容器。
2.1.10隔膜式气压水罐
用隔膜把水室与气室完全隔开的气压水罐。2.1.11工作压力比
气压水罐最低工作压力（绝对压力)与最高工作压力（绝对压力)的比值。
2.1.12容积系数
计算气压水罐总容积时，对罐内气体和水的容积之和进行附加的系数。
2.1.13调节水（贮水）容积
气压给水设备运行过程中，相应于最高工作压力和最低工作压力时气压水罐内水容积的差值。2.1.14不动水容积
补气式气压水罐内，相应于最低工作压力和起始压力时水容积的差值，亦即气压给水设备在运行过程中气压水罐内不予动用的水容积。
2.1.15稳压水容积
消防气压给水设备运行过程中，相应于稳压工作压力的上限压力（稳压水泵停止压力)和稳压工作压力的下限压力（稳压水泵启动压力时气压水罐内水容积的差值。2.1.16缓冲水容积
消防气压给水设备运行过程中，相应于稳压工作压力的下限压力（稳压水泵启动压力)和最高工作压力（消防水泵启动压力)时气压水罐内水容积的差值，亦即防止消防水泵误启动起缓冲作用的水容积。
2.1.17最高工作压力
控制气压给水设备的生活或生产水泵停止工作或消防气压给水设备的消防主泵启动的压力。其值由工作压力比及最低工作压工程建设标准全文信息系统
工程建设标准全文信息系统
力确定。
2.1.18最低工作压力
控制气压给水设备的生活或生产水泵启动的压力2.1.19起始压力
气压给水设备运行前气压水罐内的压力。2.1.20最大工作压力
气压水罐顶部在正常工作过程中允许出现的最高表压力。2.1.21罐体设计压力
用以确定气压水罐壳体厚度的压力。在相应设计温度下，其值不小于最大工作压力。
2.1.22稳压工作压力
消防气压水罐内，相应于稳压水泵启动水位和停止水位的高度区段范围的压力。
2.1.23气体调节控制系统
由补气、排气、止气等装置组成，用以调节和控制补气式气压水罐内空气量和空气压力，使补气式气压给水设备正常运行的系统。
2.1.24补气装置
向补气式气压水罐补充气体的装置。2.1.25排气装置
当补气式气压水罐内气体量超过需要气量时，用以排除多余气量的装置。
2.1.26止气装置
当停电或故障时，使补气式气压水罐内的气体不致外泄的装置。
2.1.27空压机补气
采用空气压缩机向气压水罐补气的补气方式。2.1.28余量补气式
补气装置在水泵每一个运行周期向气压水罐补气一次，并使工程建设标准全文信息系统
工程建设标准全文信息系统
气压水罐内补气量多于需要气量的补气方式。2.1.29限量补气式
补气式气压给水设备在运行中，补气量等于需气量的补气方式。
2.1.30补气罐
水力自动补气装置中，具有吸气和向气压水罐补气功能的容器。
2.1.31气压给水站
设置气压给水设备并向用户集中供水的建(构)筑物。高位气压给水系统
气压给水设备置于给水系统的高处。2.1.33低位气压给水系统
气压给水设备置于给水系统的低处，2.1.34自灌式气压给水系统
气压给水设备中水泵吸水管内水头为正压值的给水系统。2.1.35抽吸式气压给水系统
气压给水设备中水泵吸水管内水头为负压值的给水系统。2.2符号
2.2.1 V——
气压水罐的总容积(m2）
2. 2. 2Vx1
一气压水罐内的水容积(m2)
给水系统所需要气压水罐的调节容积(m3）消防贮水容积（m）
2.2.5V。——不动水容积(m）
2.2.6VAp—
缓冲水容积（m2）
7V——稳压水容积(m\）
工程建设标准全文信息系统
工程建设标准全文信息系统
2.2.8Vx—
消防水总容积（m\）
起始压力（MPa）
最低工作压力（MPa）
最高工作压力（MPa）
稳压工作压力的下限压力（稳压水泵启动压力）稳压工作压力的上限压力（稳压水泵停止压力）压力差（MPa）
稳压水容积上、下水位的压力差(MPa）排气水位
调节、贮水容积下限水位
调节、贮水容积上限水位
稳压水泵启动水位
稳压水泵停止水位
配套水泵的计算流量（m3/h）
泵组中单台水泵流量（m3/h）
泵组总流量（m3/h）
泵组中最大一台水泵的流量(m\/h）工作压力比
容积系数
安全系数
水泵在一小时内最多启动次数
水源最低水位至管网最不利供水点的几何高度(m)
管路沿程水头损失(m）
管路局部水头损失(m）
配水点前所需流出水头（m）
工程建设标准全文信息系统
工程建设标准全文信息系统
生活、生产气压给水
3.1设备选型
3.1.1凡需要增高水压的给水系统均可选用气压给水设备。3.1.2气压给水系统宜采用变压式气压给水设备，当供水压力有恒定要求时，应采用定压式气压给水设备3.1.3选择气压给水系统时，根据工程具体条件可采用高位气压给水系统，也可采用低位气压给水系统。宜选用自灌式气压给水系统，在条件受限制时，可选用抽吸式气压给水系统。3.1.4选择气压给水设备的型式、型号和规格时，应考虑以下因素：
3.1.4.1气压水罐的最低工作压力和最高工作压力；3.1.4.2给水系统的最大小时用水量；3.1.4.3工作水泵的数量、性能及运行方式；3.1.4.4
气压给水站所处的环境状况；
用户对供水的特殊要求；
6当地的电力供应情况。
3.1.5在一般情况下宜采用立式气压水罐，在条件不允许时也可采用卧式气压水罐。
3.1.6工作水泵应根据给水系统最大小时用水量、所需扬程及设备运行方式等因素选择配置，并宜配置备用水泵；工作水泵的数量不宜多于3台；多泵运行时，应采用递次交替和并联运行方式。PtP2时)应等于或
3.1.7工作水泵为1台时，其流量（扬程H2
略大于给水系统最大小时用水量的1.2倍；工作水泵为多台时，其工程建设标准全文信息系统
