高压交流架空送电线无线电干扰对中波导航影响的计算规程

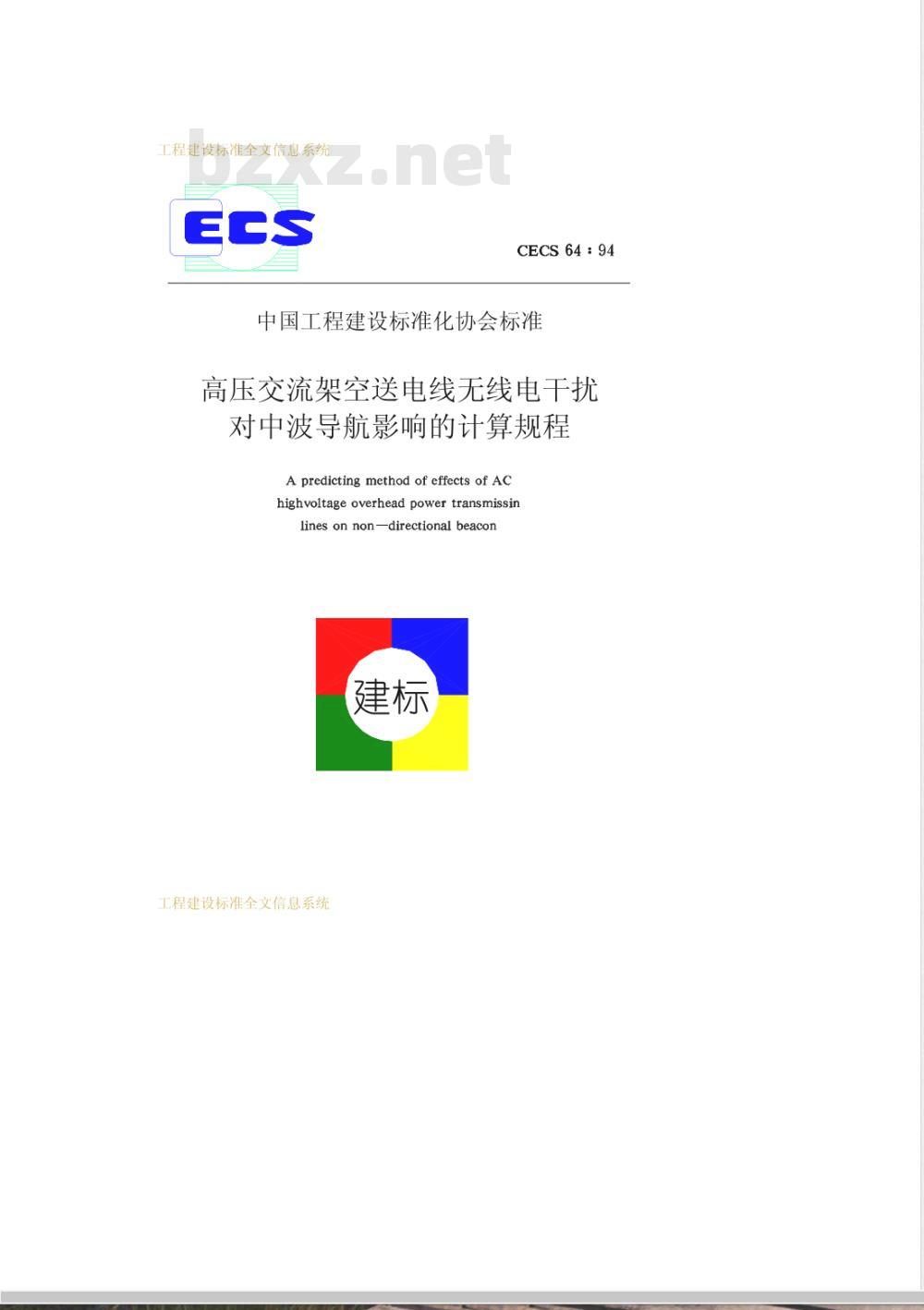

A predicting method of effects of AChighvoltage overhead power transmissinlines on non-directional beacon建标
工程建设标准全文信息系统
工程建设标准全文信息系统
中国工程建设标准化协会标准
高压交流架空送电线无线电干扰对中波导航影响的计算规程
CEcs64：94

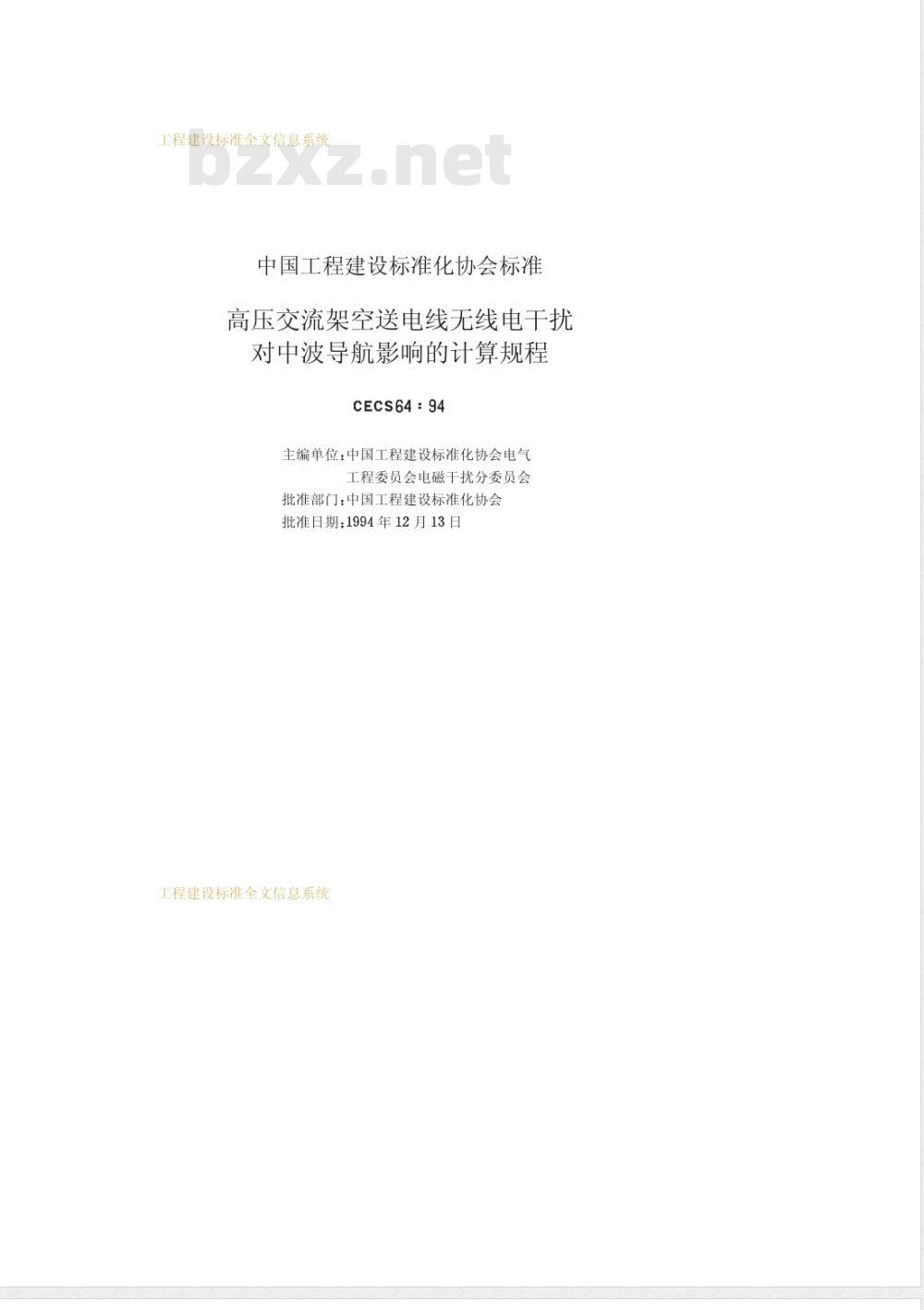

主编单位：中国工程建设标准化协会电气工程委员会电磁干扰分委员会
批准部门：中国工程建设标准化协会批准日期：1994年12月13日
工程建设标准全文信息系统
工程建设标准全文信息系统

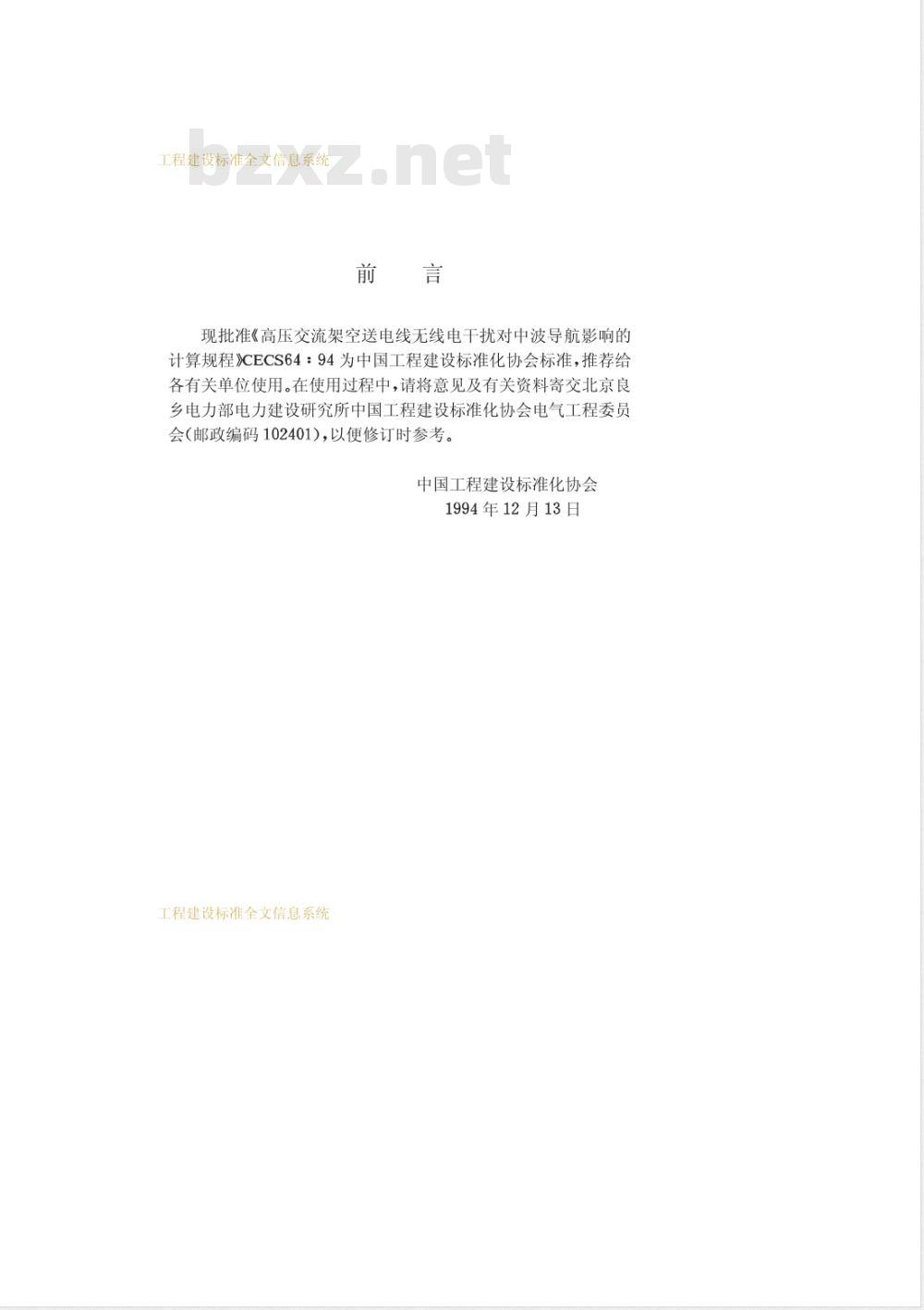

现批准《高压交流架空送电线无线电干扰对中波导航影响的计算规程》CECS64：94为中国工程建设标准化协会标准，推荐给各有关单位使用。在使用过程中，请将意见及有关资料寄交北京良乡电力部电力建设研究所中国工程建设标准化协会电气工程委员会（邮政编码102401），以便修订时参考。中国工程建设标准化协会
1994年12月13日
工程建设标准全文信息系统
工程建设标准全文信息系统

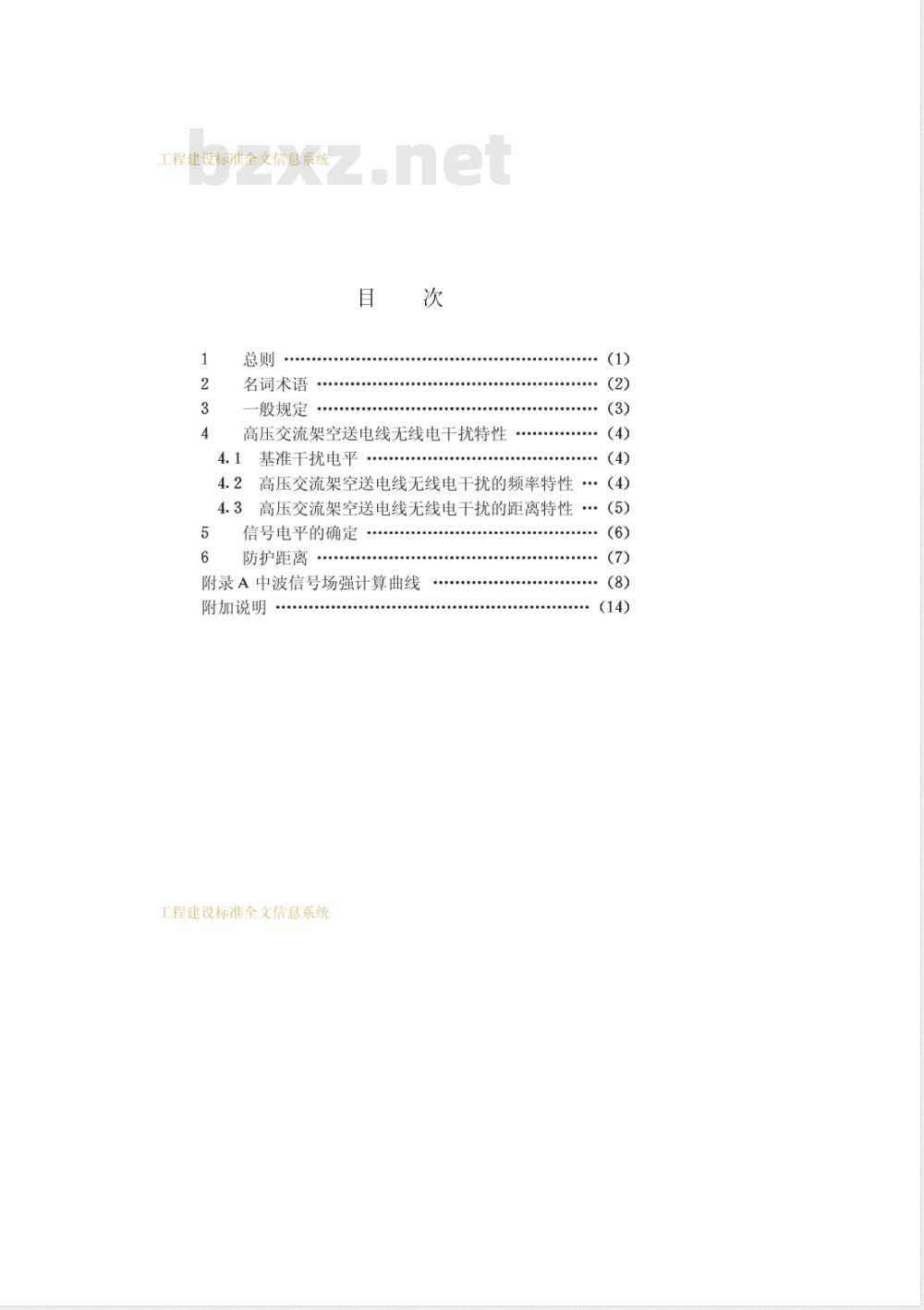

名词术语
-般规定·
高压交流架空送电线无线电干扰特性4.1
基准干扰电平
高压交流架空送电线无线电干扰的频率特性··（4)高压交流架空送电线无线电干扰的距离特性·（5）信号电平的确定
防护距离
附录A中波信号场强计算曲线
附加说明
工程建设标准全文信息系统
工程建设标准全文信息系统
1总则

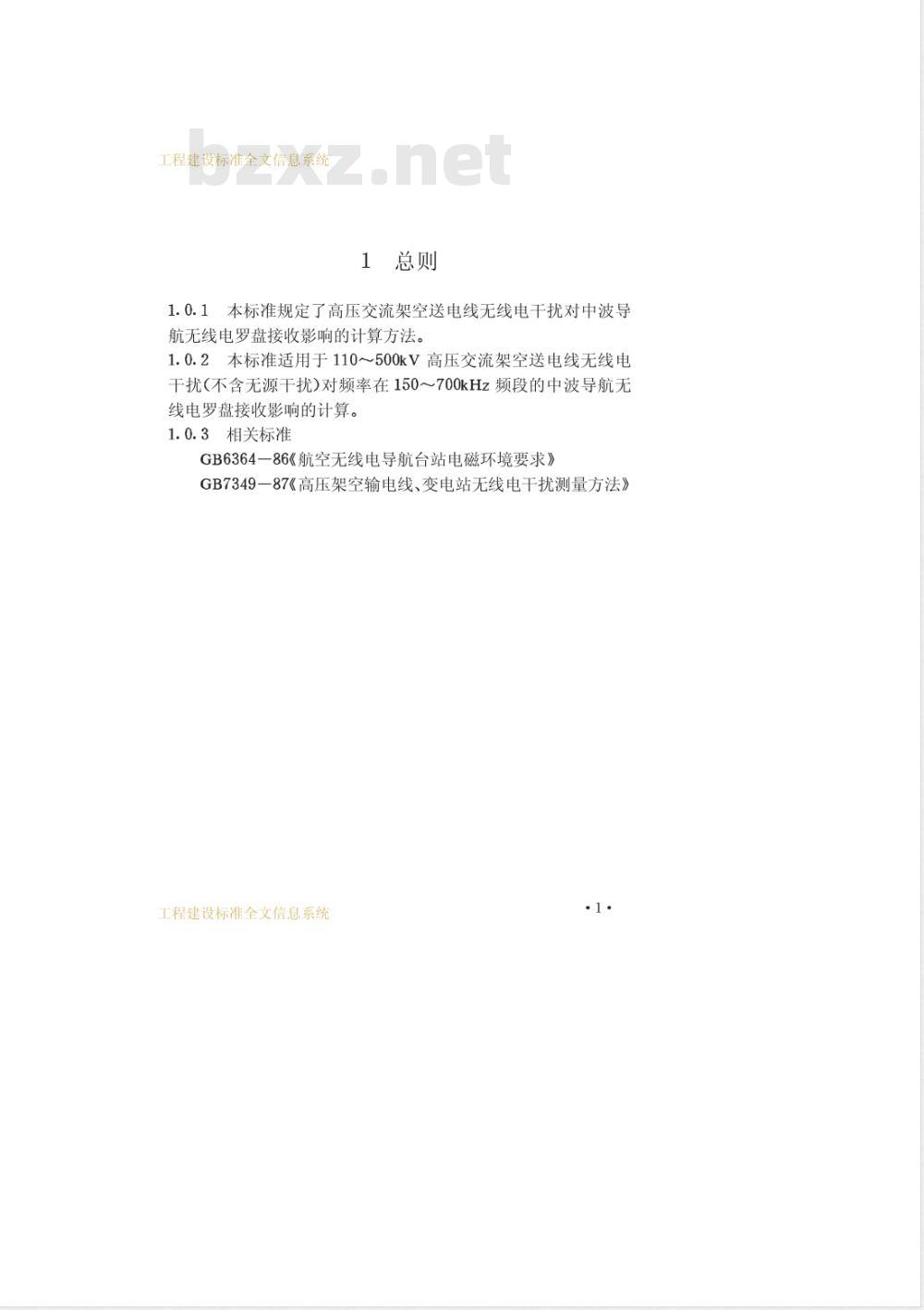

1.0.1本标准规定了高压交流架空送电线无线电干扰对中波导航无线电罗盘接收影响的计算方法。1.0.2本标准适用于110～500kV高压交流架空送电线无线电干扰（不含无源干扰）对频率在150～700kHz频段的中波导航无线电罗盘接收影响的计算。
1.0.3相关标准
GB6364一86《航空无线电导航台站电磁环境要求》GB7349一87《高压架空输电线、变电站无线电干扰测量方法》工程建设标准全文信息系统
工程建设标准全文信息系统
2.0.1中波导航台
名词术语
中波导航台是发射垂直极化波的无方向性发射台。机载无线电罗盘接收中波导航台发射的信号，测定飞机与中波导航台的相对方位角，用以引导飞机沿预定航线飞行、归航和进场着陆。工程建设标准全文信息系统
建筑321---标准查询下载网

工程建设标准全文信息系统
3.0.1工作频段
一般规定
中波导航台工作频段为150～700kHz。具体工作频率的指配按无线电管理部门的有关规定办理。3.0.2中波导航台覆盖区
远距导航台和航线导航台覆盖区半径一般为150km（白天）近距导航台覆盖区半径一般为70km（白天）。3.0.3中波导航台覆盖区内最低信号场强中波导航台覆盖区内最低信号场强为：在北纬40°以北为37dBμuV/m；在北纬40°以南为42dBμV/m。
3.0.4防护率
中波导航无线电罗盘对高压交流架空送电线无线电干扰的防护率为15dB。
工程建设标准全文信息系统
工程建设标准全文信息系统
高压交流架空送电线无线电干扰特性4Www.bzxZ.net
4.1基准干扰电平
4.1.1基准干扰电平是指频率为0.5MHz，距送电线最近带电导线为20m，好天气50%的干扰电平。基准干扰电平可用下列方法之一确定。
4.1.1.1国家有关规定
4.1.1.2进行实地测量
4.1.1.3进行计算
(1)单相电路计算公式
E。=3.5g max+12r-30
式中：E。—一基准干扰电平,dBμV/m；9mx—导线表面最大电位梯度，kV/cm；r一一相（子）导线半径，cm。
(2)三相电路的基准干扰电平等于由式(4.1.1)的计算值再加上一个常量1.5。
4.2高压交流架空送电线无线电干扰的频率特性4.2.1高压交流架空送电线无线电干扰的频率特性是指在距线路最近导线20m，晴天条件下无线电干扰电平增量与频率的关系。△E=5[1—2(Log10f)2]
式中：△E
偏离基准频率（0.5MHz）干扰电平增量，dBuV/m；f——工作频率,MHz。
工程建设标准全文信息系统
建筑321---标准查询下载网

工程建设标准全文信息系统
4.3高压交流架空送电线无线电干扰的距离特性4.3.1高压交流架空送电线无线电干扰的距离特性是指高压交流架空送电线无线电干扰电平与横向距离的关系。E,=E 33Log 品+K
D<100m
E.=E23Log 10o+K1
D>100m
式中：En一一在距离D处的干扰电平，dBuV/m;(4.3.1-1)
(4.3.1-2)
E。——在基准距离为20m处的干扰电平dBuV/m;K一一干扰电平修正量的总和，主要考虑天气和频率的修正
雨天比好天气增加15dB，
频率修正按式(4.2.1)计算。
工程建设标准全文信息系统
工程建设标准全文信息系统
5信号电平的确定
1当导航台有效辐射功率为1W时，由附录A给出的曲线5.0.1
查得。
5.0.2当地的电导率大于2mS/m或频率小于0.35MHz，测量点距导航台发射天线小于3.7km时，可近似用式(5.0.2一1)计算。E1w=77.8—20LogDm
(5. 0. 21)
式中：E1w——有效辐射功率为1W时的信号场强，dBuV/m；Dm——距离,km。
当导航台有效辐射功率为P时，信号场强的计算公式为：Em=77.8+10LogP-20LogDm
式中：Em——信号场强dBuV/m；P——有效辐射功率,W。
工程建设标准全文信息系统
建筑321---标准查询下载网
(5.0.2—2)
www. jz321.net
工程建设标准全文信息系统
防护距离
6.0.1计算中波导航台无线电罗盘对高压交流架空送电线无线电干扰防护距离的公式为：
D,=20×10+5g,
(D<100m）
D,=100×10-%+K-8,
式中：Dp防护距离;m;
(D>100m)
E。—干扰基准电平，dBμV/m；Em—导航台信号场强，dBμuV/m；K—一干扰电平修正量总和，dB。工程建设标准全文信息系统
(6. 0. 1-1)
(6. 0.1-2)
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
