华东地区建筑标准设计协调项目电气坚井线路与设备安装
DBJT145
图集号：协970702

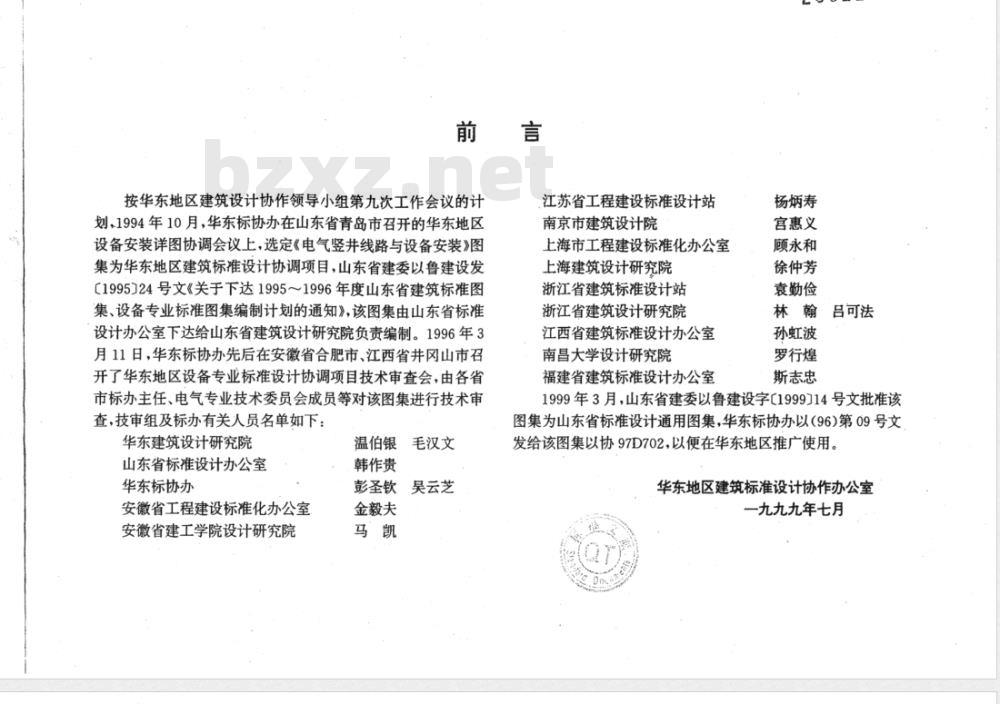

按华东地区建筑设计协作领导小组第九次工作会议的计划，1994年10月，华东标协办在山东省青岛市召开的华东地区设备安装详图协调会议上，选定《电气竖井线路与设备安装》图集为华东地区建筑标准设计协调项目，山东省建委以鲁建设发【199524号文《关于下达1995～1996年度山东省建筑标准图集、设备专业标准图集编制计划的通知》，该图集由山东省标准设计办公室下达给山东省建筑设计研究院负责编制。1996年3月11日，华东标协办先后在安徽省合肥市、江西省井冈山市召开了华东地区设备专业标准设计协调项目技术审查会，由各省市标办主任、电气专业技术委员会成员等对该图集进行技术审查，技审组及标办有关人员名单如下：华东建筑设计研究院
山东省标准设计办公室
华东标协办
安徽省工程建设标准化办公室
安徽省建工学院设计研究院
温伯银毛汉文
韩作贵
彭圣钦吴云芝
金毅夫
江苏省工程建设标准设计站
南京市建筑设计院
上海市工程建设标准化办公室
上海建筑设计研究院
浙江省建筑标准设计站
浙江省建筑设计研究院
江西省建筑标准设计办公室
南昌大学设计研究院
福建省建筑标准设计办公室
杨炳寿bzxz.net
宫惠义
顾永和
徐仲芳
袁勤俭
林翰吕可法
孙虹波
罗行煌
斯志忠
1999年3月，山东省建委以鲁建设字[1999]14号文批准该图集为山东省标准设计通用图集，华东标协办以（96)第09号文发给该图集以协97D702，以便在华东地区推广使用。华东地区建筑标准设计协作办公室一九九九年七月

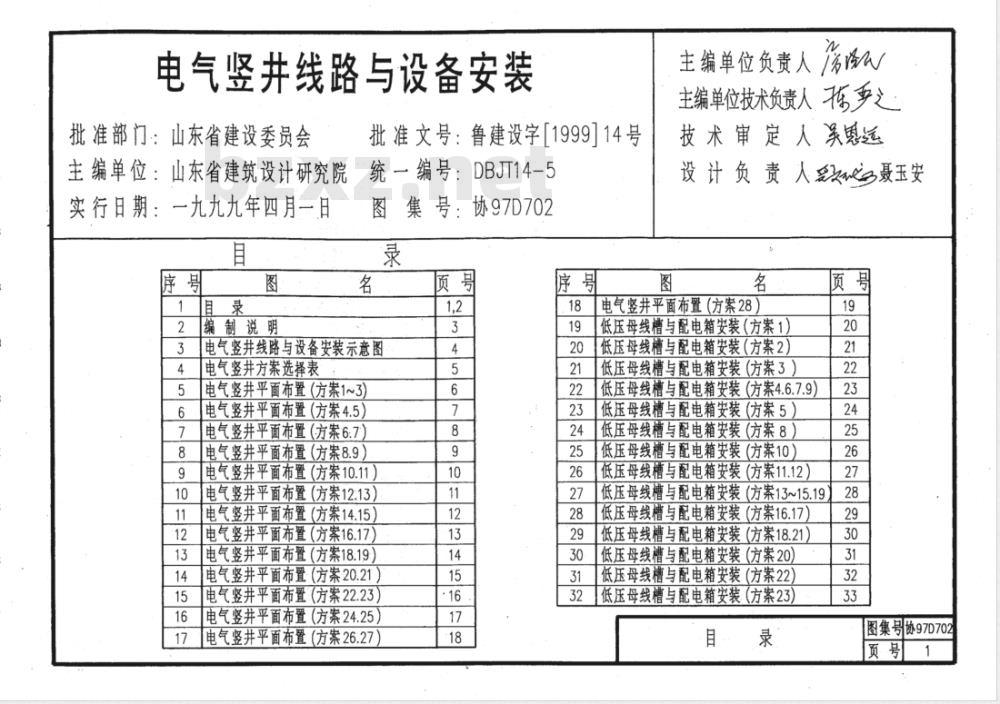

电气竖井线路与设备安装
批准部门：山东省建设委员会
批准文号：鲁建设字1999]14号
主编单位：山东省建筑设计研究院统一编号：DBJT14-5实行日期：一九九九年四月一日目
编制说明
图集号：协97D702
电气竖井线路与设备安装示意图电气竖井方案选择表
电气竖井平面布置（方案1~3
电气竖井平面布置（方案4.5）
电气竖井平面布置（方案6:7）
电气竖井平面布置（方案8.9）
电气竖井平面布置（方案10.11
电气竖井平面布置（方累12.13）电气竖井平面布置（方案14.15）电气竖井平面布置（方案16.17
电气竖井平面布置（方案18:19
电气竖井平面布置（方案20.21
电气竖井平面布置（方案22.23
电气竖并平面布置（方案24.25
电气竖井平面布置（方案26.27）质号
主编单位负责人荡路
主编单位技术负责人孩要之
技术审定人美奥运
设计负责人聂玉安
电气竖井平面布置（方案28）
低压母线槽与配电箱安装（方案1）低压母线槽与配电箱安装（方案2）低压母线槽与配电箱安装（方案3低压母线槽与配电箱安装（方案4.6.7.9低压母线槽与配电箱安装（方案5）低压母线槽与配电箱安装（方案8低压母线槽与配电箱安装（方案10）低压母线槽与配电箱安装（方案11.12低压母线槽与配电箱安装（方案13~15.19低压母线槽与配电箱安装（方案16.17低压母线槽与配电箱安装（方累18.21低压母线槽与配电箱安装（方累20低压母线槽与配电箱安装（方累22低压母线槽与配电箱安装（方案23）目录
图集号协97D702
页号1

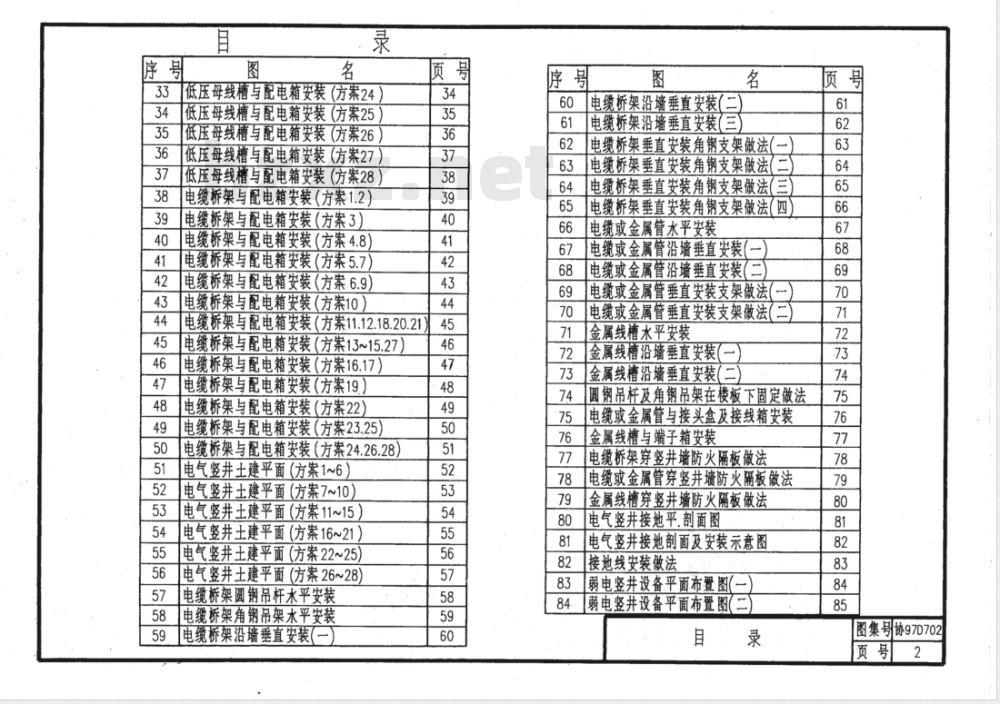

低压母线槽与配电箱安装（方案2433
低压母线槽与配电箱安装（方案25低压母线槽与配电箱安装（方案26低压母线槽与配电箱安装（方案27低压母线槽与配电箱安装（方案28电缆桥架与配电箱安装（方案1.2）电缆桥架与配电箱安装（方案3）电缆桥架与配电箱安装（方案4.8）电缆桥架与配电箱安装（方案5.7）电缆桥架与配电箱安装（方案6.9）号
电缆桥架与配电箱安装（方案10）电缆桥架与配电箱安装（方案11.12.18.20.21）电缆桥架与配电箱安装（方案13~15.27）电缆桥架与配电箱安装（方案16.17）电缆桥架与配电箱安装（方案19）电缆桥架与配电箱安装（方案22）电缆桥架与配电箱安装（方案23.25）电缆桥架与配电箱安装（方案24.26.28）电气竖井土建平面（方案1~6）
电气竖井土建平面（方案7~10）电气竖井土建平面（方案11~15
电气竖井土建平面（方案16~21）电气竖井土建平面（方案22~25）55
电气竖井土建平面（方案26~28)电缆桥架圆铜吊杆水平安装
电缆桥架角钢吊架水平安装
电缆桥架沿墙垂直安装（一）
电缆桥架沿墙垂直安装（二
电缆桥架沿墙垂直安装（三
电缆桥架垂直安装角钢支架做法（电缆桥架垂直安装角钢支架做法（电缆桥架垂直安装角钢支架做法（三电缆桥架垂直安装角钢支架做法（四）电缆或金属管水平安装
电缆或金属管沿墙垂直安装
电缆或金属管沿墙垂直安装（
电缆或金属管垂直安装支架做法（一）电缆或金属管垂直安装支架做法（二）金属线槽水平安装
金属线槽沿墙垂直安装
金属线槽沿墙垂直安装
圆钢吊杆及角钢吊架在楼板下固定做法电缆或金属管与接头盒及接线箱安装金属线槽与端子箱安装
电缆桥架穿竖井墙防火隔板做法电缆或金属管穿竖井墙防火隔板做法金属线槽穿竖井墙防火隔板做法电气竖井接地平剖面图
电气竖井接地剖面及安装示意图接地线安装做法
弱电竖井设备平面布置图（一
弱电竖井设备平面布置图(二
图集号协97D702
页号2
编制说明
本图集根据华东标协办(94)第18号文件而编制的华东地区标准设计通用图集，
一.编制依据：
本图集主要遵循国家与行业现行标准“低压配电设计规范(GB50054-95)和“民用建筑电气设计规范\（JGJ/T16-92),并参考有关厂家技术资料而编制
二适用范围：
本图集适用于工业与民用建筑及商层建筑中电气竖井内的各种线路敷设与设备安装。
三.编制要点：
本图集列举出二十八种电气竖井平面布置方案，以便于设计人员选用，其安装做法可作为施工验收的依据。四.图集内容
本图集主要包括电缆桥架，金属线槽.电缆配线.金属管配线及设备安装等内容。本图集以梯级式电缆桥架为主而编制对防火，阻燃.耐火型及其它类型桥架可参考本图集有关安装方式施工。金属管包括厚壁钢管.薄壁电线管和可挑金属电线保护管，低压母线槽的安装详见协97D701图集。五.竖并位置确定及对有关专业的要求：1.竖并位置和数量应根据用电负荷性质.供电半径.建筑物的沉降缝设置和防火分区等因素确定，宜靠近用电负荷中心，应尽可能减少干线电缆的长度：不应和电梯，管道间共用同一竖并：避免邻近烟窗.热力管道及其它散热量大或湿的设施2.竖并的并壁应是耐火极限不低于1h的非感烧体，竖并在每层楼应设维护检修门并应开向公共走廊.其耐火等级不低于三级
3.竖井内的高压.低压和应急电源的电气线路,相互之间的距离应等于或大于300毫米，或采用需隔离措施，并且高压线路应设有明显标志
4.竖井大小除满足布线间隔及端子箱，配电箱布置所必须尺寸外，并宜在箱体前留有800毫米的操作，维护距离，5.竖井内不得有可燃性管道.上下水管道.热力管道及通风管道等通过。
6.本图集电气竖井门宽按700毫米门高按2000毫米考虑竖井内地坪通常高于该楼层地坪，具体要求由工程设计决定六图集选用及注意事项
1.安装施工中应按照国家现行标准.规程.规范结合具体的施工条件选用合适的安装方式，并应符合验收规范的要求2.支架，隔板等部件的固定宜采用膨胀螺栓或预理件，膨胀端栓每套是由螺栓.套管和螺母，垫圈组成支架与吊架材料通常用A3钢制造
3、现场制作的金属支架，构件等应按要求镀锌或涂漆，若无条件或要求不高的场所可刷樟丹.灰漆各一道，4.本图集中提供的某些离墙.距地尺寸应视为最小尺寸，安装时.可按具体工程要求及现场情况进行修正5.图集中W表示宽度.H表示高度：尺寸单位均按毫米计6.由于电缆桥架和金属线槽型号及规格繁多，本图集未尽之处可参照各生产厂要求安装。
七.防火堵料的选择：
根据防火规范，电缆桥架及金属线槽等配线穿越防火墙或防火楼板处应用防火堵料密封.防火堵料应选用经国家鉴定的定型产品，使用前应首先检查产品质量，然后按照厂家要求进行配制使用，
八电气竖井保护接地
竖井内应设置专用接地干线沿墙垂直安装.其不带电之金属外壳均应与接地干线连为一体。九.电气竖井照明：
竖井内应设置照明灯具，其位置由工程设计决定图集号协97D702
编制说明
页号3
电缆桥架
垂直安装支架
配电箱
弹簧固定支架
电缆或金属管
母线槽插接箱
楼（地)板
低压母线槽
附注：
水平安装支架
本图仅作为示意，具体安装做法详见本图集中有关页次
电气竖井线路与设备安装示意图图集号协90D702
平面布置
电气竖井方案选择表
低压母线槽与电维桥架与
配电箱安装配电箱安装
海线槽
土建平面
净面积
平面布置
正方形
正方形
与由缩桥架，
低压母线槽，
配电箱安装
配电箱安装
五六列
三四列
土建平面
号净面积
电气竖井方案选择表
图集号协97D702
页号5
见39页
见20页
见22页
见40页[
见39页
见22页
见20页
见40页
附注：
见39页[
见21页
1.低压母线槽所注尺寸系指中
心间距
2.本图方案中虚线部分表示低
压母线槽.电缆桥架.电缆或金
属管配线从另外方向上引来
具体选择由工程设计决定
700±400
见39页
1300350
见21页
低压母线槽配线
单数量
1页次
位123123
列12121
1220/2122
低压母线槽角钢支架个
低压母线槽角钢支架个
母线槽插接箱
配电箱
电缆桥架配线
电缆配线
金属管配线
电缆或金属管
台222
台333
套111393940
套11111
电气竖井平面布置（方案1~3）
水平安装
垂直安装
图集号协97D702
见41页
见23页
见23页
5101400300
见41页
510400|400
附注：
见24页
见42页
1.低压母线槽所注尺寸系指中
心间距。
2.本图方案中虚线部分表示低
压母线槽.电缆桥架，电缆或金
属管配线从另外方向上引来
具体选择由工程设计决定。
见24风42页
BQQ35Q.650
低压母线情配线
低压母线槽角钢支架
低压母线槽角钢支架
母线槽插接箱
5配电箱
6电缆桥架配线
电缆配线
8金属管配线
9电缆桥架角钢支架
10电缆角钢支架
11金属管角钢支架
12电缆或金属管
水平安装
垂直安装
水平安装
水平安装
水平安装
图集号协970702
电气竖井平面布置（方案4.5）
页号7
见23页
见43页
510/400/300
1400|400
见23页
附注：
见23页
见42页门
1.低压母线槽所注尺寸系指中
心间距。
2.本图方案中虚线部分表示低
压母线槽.电缆桥架，电缆或金
属管配线从另外方向上引来
具体选择由工程设计决定。
见23页
510400.30Q
.42页
510400|400
低压母线槽配线
低压母线情角钢支架
低压母线精角钢支架
母线槽插接箱
配电箱
电缆桥架配线
电缆配线
8金属管配线
9电缆桥架角钢支架
10电统角铜支架
11金属管角钢支架
12电缆或金属管
电气竖井平面布置（方案6.7)
水平安装
垂直安装
水平安装
求平安装
水平安襄
图集号协970702
见41页
见25页
见41页
20bi600
见25页
16003p014001550
附注：
见23页
见43页
1.低压母线槽所注尺寸系指中
心间距。
2.本图方案中虚线部分表示低
压母线槽.电缆桥架.电缆或金
属管配线从另外方向上引来
具体选择由工程设计决定。
见43页
510,400,300
见23页
400400
低压母线情配线
低压母线槽角钢支架
低压母线槽角钢支架
母线槽插接箱
配电箱
电缆桥架配线
电缆配线
金属管配线
电缆桥架角铜支架
电缆角钢支架
金属管角钢支架
12电缆或金属管
电气竖井平面布置（方案8.9）
水平安装
垂直安装
木平安装
水平要美
水平安装
图集号协97D702
页号9
