【地方标准(DB)】 嵌装式装饰石膏板吊顶图集

华东地区建筑标准设计协调项目嵌装式装饰石膏板吊顶图集
DBJT10
协91J501
1991年7月，我办在无锡市召开的《华东地区建筑标准设计协调项目评审会》上，确定浙江省标准设计《嵌装式装饰石膏板吊顶》图集为大区协调第二类项目。由中国新型建筑材料工业杭州设计研究院主编。经过发函征询意见，11月，我办在黄山市召开了技术审定会。参加会议的有：华东标协办
福建省标办
福建省机械工业设计院
厦门市新区建筑设计院
江西省标办
江西省建筑设计院
浙江省标办
中国新型建材工业杭州设计院
彭圣钦、胡绍铝
黄宏骥
扬江云、周美兰
张维德
白家欣、庄国华
梁仪筠
王锦海
沈宝亭、郭丽
上海市标办
上海市民用建筑设计院
华东建筑设计院
上海地下建筑设计院
江苏省标办
安徽省标办
安徽省建筑设计院
山东省标办
李毛年
张皆正
郭传铭
朱树屏
徐建良、吕国刚
唐守政、金善贞
程培林
李武胜、陈玉华
专家们对编制单位的工作给予充分肯定，并提出了宝贵的意见。
浙江省建设厅于1990年12月以244号文批准为省标，图号为DBJT10。华东标协办于1991年11月以(91)第21号文发给协调项目编号为协91J501。
本图集版权为华东标办所有，未经同意，任何单位不得翻印复制。
华东地区建筑标准设计协作办公室一九九二年六月

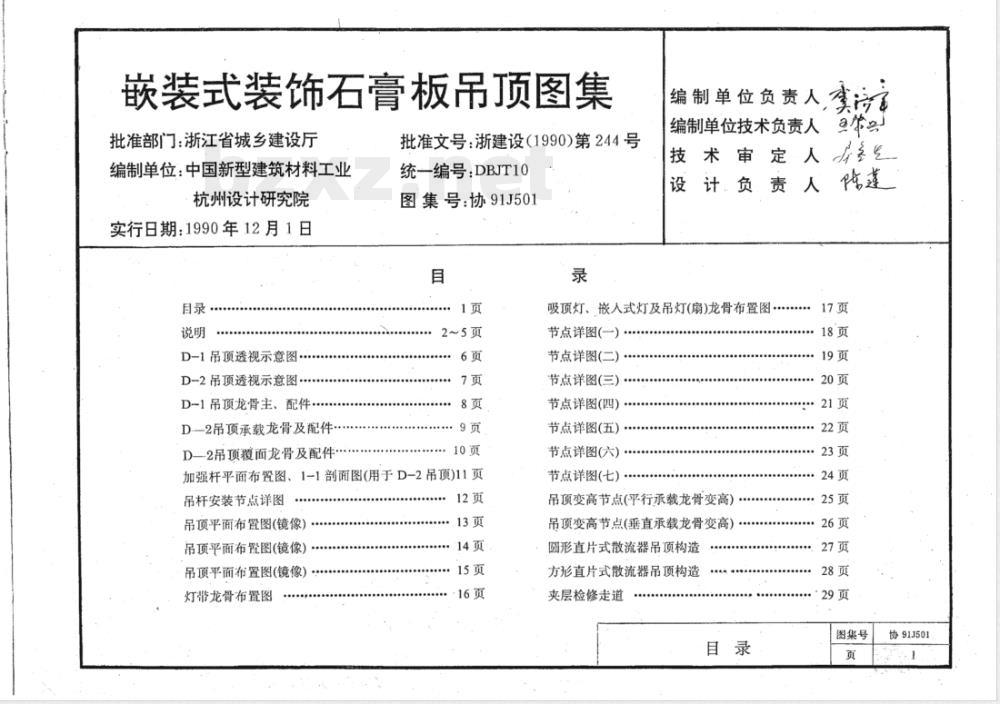

嵌装式装饰石膏板吊顶图集
批准部门：浙江省城乡建设厅
编制单位：中国新型建筑材料工业杭州设计研究院
实行日期：1990年12月1日
D-1吊顶透视示意图·
D-2吊顶透视示意图
D-1吊顶龙骨主、配件：
D—2吊项顶承载龙骨及配件·
D2吊项覆面龙骨及配件
批准文号：浙建设（1990）第244号统-编号：DBJT10
图集号：协91J501
2~5页
加强杆平面布置图、1-1剖面图(用于D-2吊顶)11页吊杆安装节点详图
吊顶平面布置图(镜像)
吊顶平面布暨图(镜像)
吊顶平面布置图(镜像)
灯带龙骨布置图
编制单位负责人楼
编制单位技术负责人
技术审定人
设计负责人蓬
吸顶灯、嵌人式灯及吊灯(扇)龙骨布置图..节点详图（一）
节点详图(二
节点详图(三)
节点详图(四)
节点详图(五)
节点详图(六)
节点详图(七)
吊顶变高节点(平行承载龙骨变高)吊顶变高节点(垂直承载龙骨变高）·圆形直片式散流器吊顶构造
方形直片式散流器吊顶构造
夹层检修走道
：29页
图集号
协91J501
一、本图集是中国新型建筑材料工业杭州设计研究院承担的国家“七五”科技攻关项目，“嵌装式装饰石膏板吊顶应用技术研究”成果的一部分，该成果于1990年12月通过国家建材局部级鉴定。
二、适用范围
本图集适用于一般地区一般民用与工业建筑的吊项。三、设计说明
1.本吊顶为全装配式吊项，由T16/40轻钢龙骨架和嵌装式装饰石膏板两部分组成，T16/40龙骨及嵌装式装饰石膏板为系列产品配套使用，龙骨不外露，既方便施工，又便于检修。
轻钢龙骨架按不同用途分成D-1吊项和D-2吊顶两种。吊顶主、配件详见第8页至第10页。配套使用的嵌装式装饰石育板见图示。B7板宽A
嵌装式装饰石膏板平面图
A-A(B-B)
工板边厚
2.嵌装式装饰石膏板自重≤160N/m2（16kg/m2），轻钢龙骨架自重9~20N/m2（0.9~2.0kg/m2），因此本吊项总自重≤200N/m2（20kg/m2），设计荷载为240N/m2（24kg/m2）。3.本吊顶耐火极限为0.33小时。4.吊项的覆面板与T16/40龙骨为嵌装固定，吊顶板可在吊项的任意需要拆卸的位置设置活络板为检修孔，不需另设人孔。
活络板
活络板平面图
图集号
协91J501

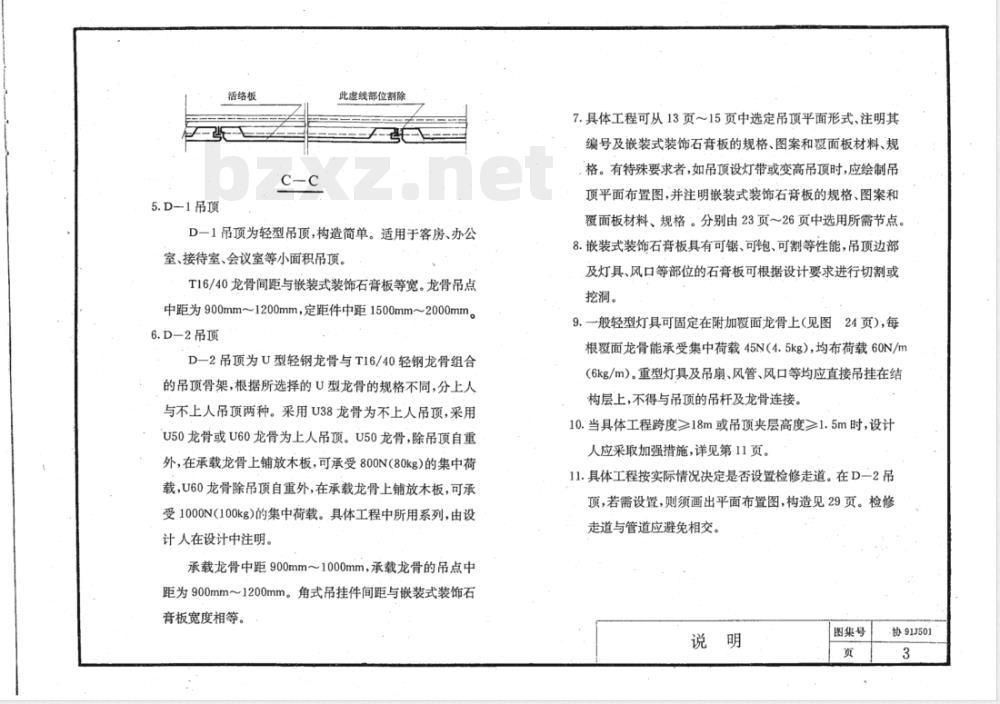

5.D-1吊项
活络板
此虚线部位割除
D一1吊顶为轻型吊项，构造简单。适用于客房、办公室、接待室、会议室等小面积吊项。T16/40龙骨间距与嵌装式装饰石膏板等宽。龙骨吊点中距为900mm~1200mm，定距件中距1500mm~2000mm。6.D-2吊顶
D-2吊项为U型轻钢龙骨与T16/40轻钢龙骨组合的吊顶骨架，根据所选择的U型龙骨的规格不同，分上人与不上人吊项两种。采用U38龙骨为不上人吊顶，采用U50龙骨或U60龙骨为上人吊顶。U50龙骨，除吊项自重外，在承载龙骨上铺放木板，可承受800N(80kg)的集中荷载，U60龙骨除吊顶自重外，在承载龙骨上铺放木板，可承受1000N(100kg)的集中荷载。具体工程中所用系列，由设计人在设计中注明。
承载龙骨中距900mm~1000mm，承载龙骨的吊点中距为900mm~1200mm。角式吊挂件间距与嵌装式装饰石育板宽度相等。
7.具体工程可从13页～15页中选定吊项平面形式、注明其编号及嵌装式装饰石旁板的规格、图案和覆面板材料、规格。有特殊要求者，如吊项设灯带或变高吊顶时，应绘制吊顶平面布置图，并注明嵌装式装饰石旁板的规格、图案和覆面板材料、规格。分别由23页～26页中选用所需节点。8.嵌装式装饰石膏板具有可锯、可铠、可割等性能，吊项边部及灯具、风口等部位的石膏板可根据设计要求进行切割或挖洞。
9.一般轻型灯具可固定在附加覆面龙骨上（见图24页），每根双面龙骨能承受集中荷载45N（4.5kg），均布荷载60N/m（6kg/m）。重型灯具及吊扇、风管、风口等均应直接吊挂在结构层上，不得与吊顶的吊杆及龙骨连接。10.当具体工程跨度≥18m或吊项顶夹层高度≥1.5m时，设计人应采取加强措施，详见第11页。11.具体工程按实际情况决定是否设置检修走道。在D一2吊项，若需设置，则须画出平面布置图，构造见29页。检修走道与管道应避免相交。
图集号
协91J501
12.保温吊顶的保温材料可直接铺放在龙骨上，但应作为外加荷载验算吊项的承载力。
四、材料
13.轻钢龙骨采用镀锌冷轧薄钢板(带)压制成型，或用冷轧钢板(带)压制成型后表面全部镀锌，技术要求应符合国标GB1198189轻钢龙骨标准的要求。14.嵌装式装饰石膏板及配套使用的覆面板，板面应平正，边缘整齐，色泽一致，并不应有任何影响装饰效果的污垢和图案不完整等缺陷，嵌装式装饰石膏板的技术要求应符合国标GB9778一88的标准，其它板材的技术要求应符合相应的国标要求。
15.吊项变高选用的铝压条，由市场采购，规格为30×30×15。其表面处理及颜色，由具体工程设计人选定。16.安装覆面板(石膏平板)的紧固件应采用镀锌制品。五、施工：
17.施工顺序
D-1：
墙面弹线，确定吊项标高—→复核预埋件的位置及确定吊点和龙骨布置一→+固定吊杆—→+安装快固吊挂件→安装T16/40龙骨及沿边龙骨—→安装定距件--→安装板材及T15/15插入件—→表面处理。D-2：
墙面弹线，确定吊项标高复核预埋件的位置及确定吊点和龙骨布置—→固定吊杆-—→安装承载龙骨及角式吊挂件—→安装T16/40龙骨及沿边龙骨—→安装定距件—→+安装板材及T15/15插入件—→表面处理。18.施工要求
(1)轻钢龙骨安装应在墙面抹灰，楼面湿作业完毕和管道安装后进行。
(2)轻钢龙骨在安装前，必须进行检查，如发现因运输、堆放而造成的扭曲变形，轻度的经修复后再安装，严重者不可使用。
(3)覆面板必须在水、电管道密封后进行安装，若设置检修走道，应在翟面板安装前施工完毕。（4)龙骨接头应错开布置，不得在同一直线上。相邻接头距离不宜小300mm，距承载龙骨接头300mm左右处，宜增设吊点。
(5)吊顶内所用不镀锌金属件，包括检修走道系统，表面均刷防锈漆二道、调合漆二道，吊顶内选用的统长木条，需经防火涂料处理。
(6)各种在吊项内安装的设施，其吊杆不得与吊项内的吊杆共用。
·（7)轻钢龙骨架在施工过程中不得作为任何施工操作的支承点。
图集号
协91J501
(8)吊顶施工过程中，土建与安装工程应密切配合，(9)大面积施工，宜先做一标准间，摸索经验，改进操作保证质量。
(10)各种吊顶材料到货后，应在室内按各自的技术条件堆放和保管，防止受潮、变形和碰伤、(11)拆去包装的板材，在搬运、安装时，注意板面的洁净，以免污损板面。
(12)板材安装示意如下
板材安装示意
19.质量要求
(1）用2m靠尺检查，表面平正，允许偏差不大于3mm。
(2)对缝直线偏差用5m拉线检查，不大于3mm。(3)接缝高低偏差用直尺或模形尺检查，不大于Imm。
(4)吊项施工质量，除符合上列要求外，尚需符合国家六、其它
“装饰工程施工及验收规范”的有关规定。20.详图索引方法：
图集号
厂详图编号
详图所在页次
21.本图集尺寸均以mm为单位。
图集号
协91J501
覆面板
快固吊挂
嵌装式装饰石膏板
插入件
T16/40龙骨
吊顶透视示意图
快固吊挂
定距件
吊顶透视示意图
图集号
协91J501
覆面板、
角式吊挂
承载龙骨
嵌装式装饰石音板
插入件
2管T16/40
D--2吊顶透视示意图
D-2吊顶透视示意图
图集号
协91J501
厚度：bzxz.net
吊顶龙骨主、配件
0.75~0. 8
规格：
现场确定
规格：
a=100b30
厚度：
厚度：
规格：
规格：a=140b=38
吊顶龙骨主、配件
图集号
协91J501
吊顶承载龙骨及配件
承载龙骨
厚度1.2
厚度1.5
厚度1.5
吊挂件
厚度2.0
原度3.0
原度3.0
连接件
连接件(B)
规格：
厚度1.2
除承受吊顶自重外，
不承受施工安装或临时
检修荷载。
整体骨架除吊顶自重外，
在承载龙骨上铺放木板，可
承受800N(80kg)临时检修
荷载。
整体骨架除吊项自重外，
在承载龙骨上铺放木板，可
承受800~1000N(80kg~
100kg)临时检修荷载。
吊顶承载龙骨及配件
图集号
协91J501
